BEDIENUNGSANLEITUNG ST 500 AEG

Please read and save these instructions. Bitte lesen und aufbewahren.

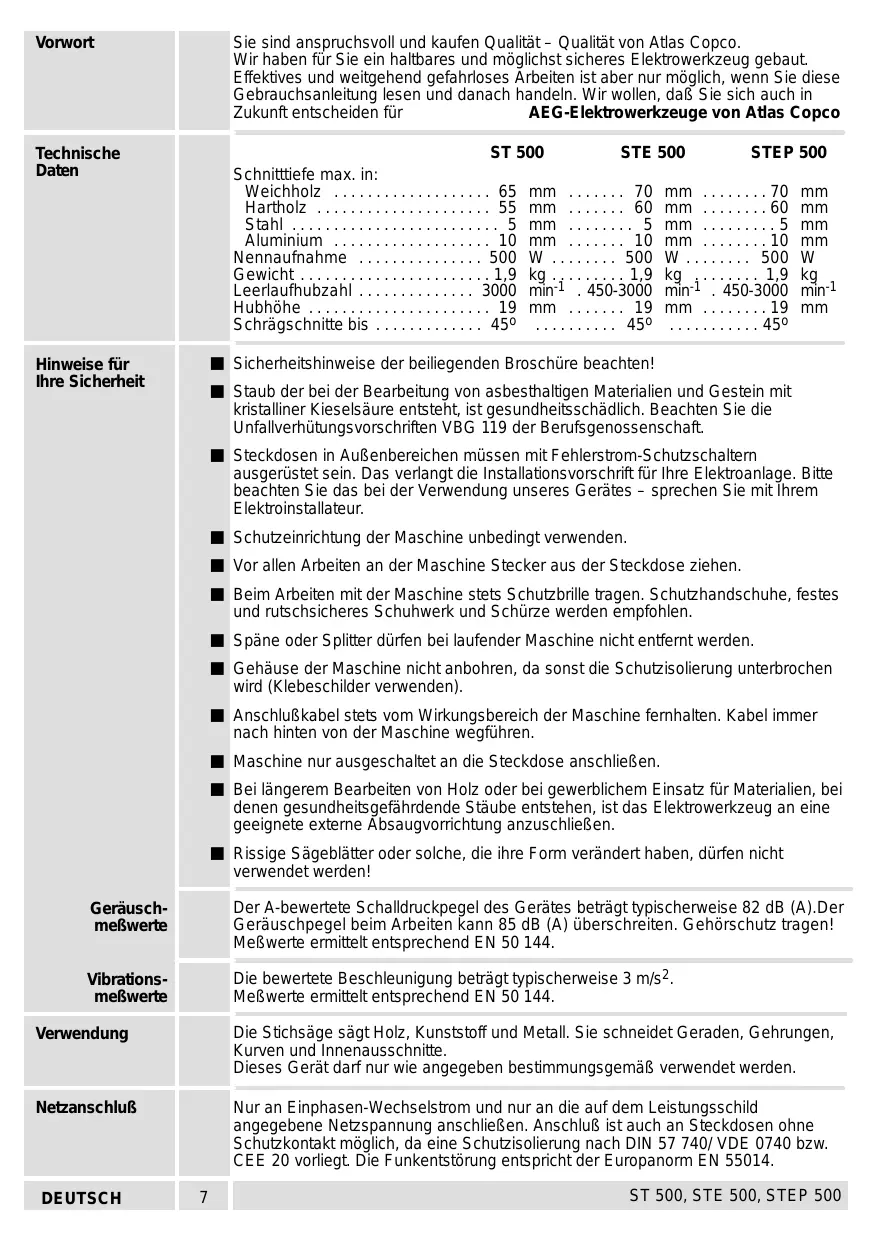

• Vorwort Sie sind anspruchsvoll und kaufen Qualität – Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives und weitgehend gefahrloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchsanleitung lesen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco Technische Daten ST 500 STE 500 STEP 500 Schnitttiefe max. in: Weichholz p. 65
• mm p. 70
• mm p. 70
• mm Hartholz p. 55
• mm p. 60
• mm p. 60
• mm Stahl p. 5
• mm p. 5
• mm p. 5
• mm Aluminium p. 10
• mm p. 10
• mm p. 10
• mm Nennaufnahme p. 500
• W Gewicht p. 1
• ,9 kg p. 1
• ,9 kg p. 1
• ,9 kg Leerlaufhubzahl p. 3000
• min-1 . 450-3000 min-1 . 450-3000 min-1 Hubhöhe p. 19
• mm p. 19
• mm p. 19
• mm Schrägschnitte bis p. 45
• o o J Sicherheitshinweise der beiliegenden Broschüre beachten! Hinweise für Ihre Sicherheit J Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenossenschaft. J Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit Ihrem Elektroinstallateur. J Schutzeinrichtung der Maschine unbedingt verwenden. J Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. J Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen. J Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden. J Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschilder verwenden). J Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführen. J Maschine nur ausgeschaltet an die Steckdose anschließen. J Bei längerem Bearbeiten von Holz oder bei gewerblichem Einsatz für Materialien, bei denen gesundheitsgefährdende Stäube entstehen, ist das Elektrowerkzeug an eine geeignete externe Absaugvorrichtung anzuschließen. J Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden! Geräuschmeßwerte Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 82 dB (A).Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen! Meßwerte ermittelt entsprechend EN 50 144. Vibrationsmeßwerte Die bewertete Beschleunigung beträgt typischerweise 3 m/s2. Meßwerte ermittelt entsprechend EN 50 144. Verwendung Die Stichsäge sägt Holz, Kunststoff und Metall. Sie schneidet Geraden, Gehrungen, Kurven und Innenausschnitte. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Netzanschluß Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014. DEUTSCH p. 45

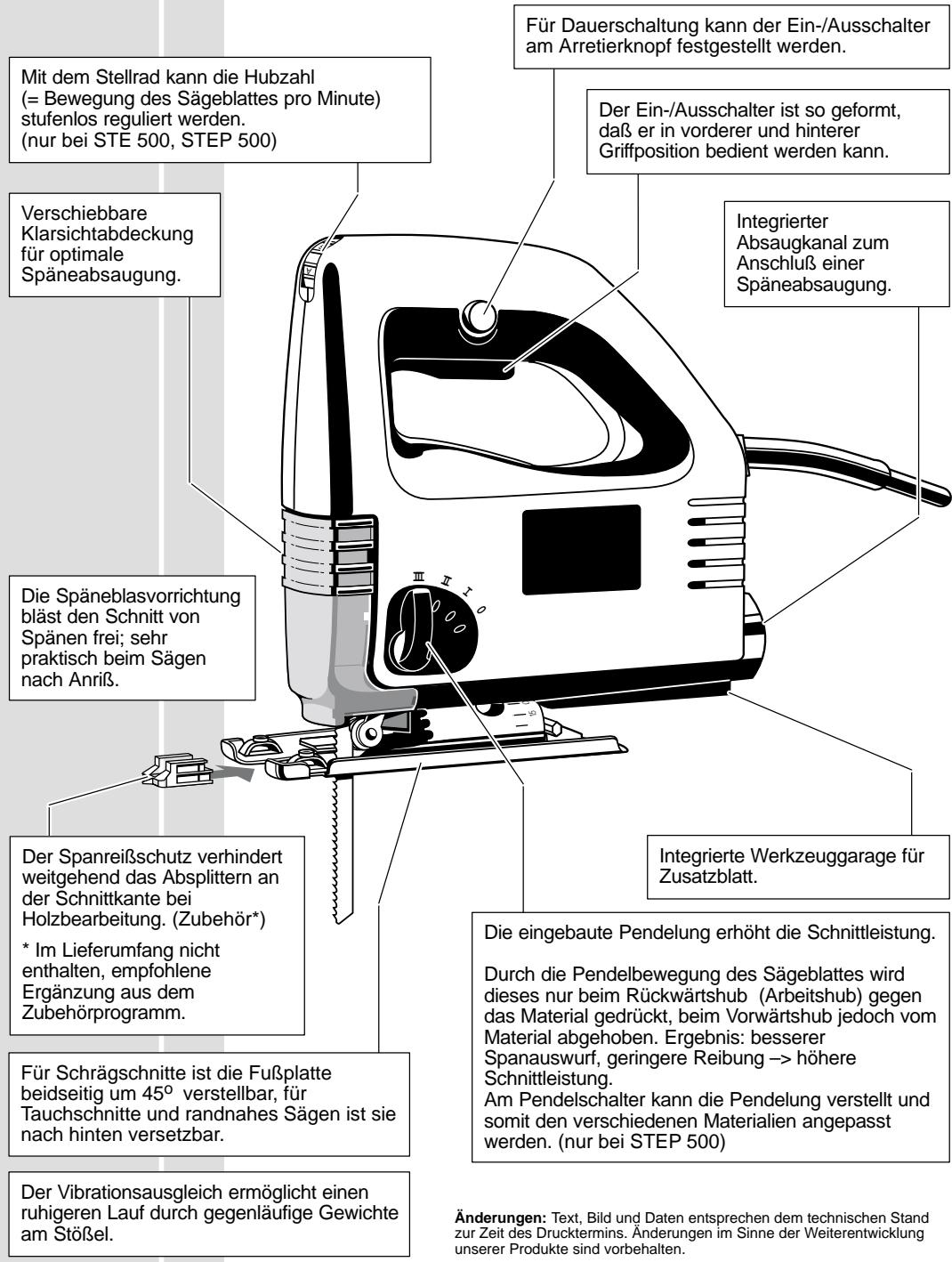

Kurzbeschreibung Für Dauerschaltung kann der Ein-/Ausschalter am Arretierknopf festgestellt werden. Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden. (nur bei STE 500, STEP 500) Integrierter Absaugkanal zum Anschluß einer Späneabsaugung.

Verschiebbare Klarsichtabdeckung für optimale Späneabsaugung. Der Ein-/Ausschalter ist so geformt, daß er in vorderer und hinterer Griffposition bedient werden kann. III II

Die Späneblasvorrichtung bläst den Schnitt von Spänen frei; sehr praktisch beim Sägen nach Anriß. Der Spanreißschutz verhindert weitgehend das Absplittern an der Schnittkante bei Holzbearbeitung. (Zubehör*)

• Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm. Für Schrägschnitte ist die Fußplatte beidseitig um 45o verstellbar, für Tauchschnitte und randnahes Sägen ist sie nach hinten versetzbar. Der Vibrationsausgleich ermöglicht einen ruhigeren Lauf durch gegenläufige Gewichte am Stößel. DEUTSCH

Integrierte Werkzeuggarage für Zusatzblatt. Die eingebaute Pendelung erhöht die Schnittleistung. Durch die Pendelbewegung des Sägeblattes wird dieses nur beim Rückwärtshub (Arbeitshub) gegen das Material gedrückt, beim Vorwärtshub jedoch vom Material abgehoben. Ergebnis: besserer Spanauswurf, geringere Reibung –> höhere Schnittleistung. Am Pendelschalter kann die Pendelung verstellt und somit den verschiedenen Materialien angepasst werden. (nur bei STEP 500) Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

ST 500, STE 500, STEP 500

Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. Einsetzen des Sägeblattes

1. Klarsichtabdeckung nach unten schieben,

somit ist die Klemmschraube besser zugänglich.

2. Klemmschraube mit

Innensechskantschlüssel (an der Fußplatte angebracht) ca. zwei Umdrehungen lösen.

3. Sägeblatt in die Nut der Stützrolle legen und bis zum

Anschlag fest in den Stößel einschieben; die Nasen des Sägeblattes müssen am Stößelbund anschlagen (siehe Abbildung).

4. Klemmschraube wieder festziehen.

5. Sägeblatt auf festen Sitz kontrollieren

(Schutzhandschuhe tragen!).

Schrägstellung Gehrungen (Schrägschnitte) Hierzu Feststellschraube lösen, Fußplatte aus der Rasterung ziehen, im gewünschten Winkel (15o, 30o, 45o) einrasten lassen und Feststellschraube wieder festziehen. Andere Winkel bis 45o sind außerhalb der Rasterung einstellbar. Der Winkel kann an Skala abgelesen werden. Für sehr genaue Schrägschnitte, zuvor einen Probeschnitt durchführen.

Die Fußplatte kann schräggestellt, verschoben oder versetzt werden. Verstellen der Fußplatte Tauchschnitte mit langem Sägeblatt Verschieben Hierzu Feststellschraube lösen, Fußplatte nach hinten schieben und Feststellschraube wieder festziehen. In dieser Position ist die Fußplatte in 0o-Stellung fixiert. Versetzen Tauchschnitte mit kurzem Sägeblatt und randnahes Sägen Hierzu Feststellschraube herausschrauben, Fußplatte nach hinten versetzen und Feststellschraube in der hinteren Bohrung festziehen. Die Fußplatte ist auch in dieser Position in Längsrichtung verschiebbar. DEUTSCH

Der integrierte Absaugkanal hat den genormten Innen-ø von 30 mm. Zum Anschluß an einen Haushaltsstaubsauger oder einen Atlas Copco Naß- und Trockensauger den Saugschlauch (Id.Nr. 4932 3304 12) aus dem Zubehörprogramm verwenden.

Maschine nur mit einer geeigneten Späneabsaugung betreiben. Späneabsaugung

ST 500, STE 500, STEP 500

1. Saugschlauch drehend in den

Absaugkanal stecken bis er festsitzt.

2. Klarsichtabdeckung nach unten schieben,

somit ist eine optimale Staubabsaugung gegeben. Der Spanreißschutz verhindert weitgehend das Absplittern an der Schnittkante bei Holzbearbeitung. Spanreißschutz (Zubehör*) Den Spanreißschutz wie in Abb. mit der glatten Seite nach unten bündig auf die Fußplatte stecken (nur in der vorderen Fußplattenstellung möglich).

• Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm. Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden. Einstellen der Hubzahl (nur bei STE 500 STEP 500) Auf dem Stellrad sind die Buchstaben A ... G aufgedruckt; hierbei gilt: A = kleinste Hubzahl G = größte Hubzahl

Die für das zu bearbeitende Material geeignete Hubzahl der nachfolgenden Tabelle entnehmen und den entsprechenden Buchstaben auf dem Stellrad einstellen. Momentschaltung Einschalten: Ein-/Ausschalter drücken. Ausschalten: Ein-/Ausschalter loslassen. Ein-/Ausschalten Dauerschaltung Einschalten: Ein-/Ausschalter drücken und dann Arretierknopf drücken, Ein-/Ausschalter loslassen. Ausschalten: Ein-/Ausschalter drücken und loslassen.

Holz Stahl Alu Gummi

Einstellen der Pendelung (nur bei STEP 500) DEUTSCH Beim Einstellen der Pendelung wird der Eingriff der Sägeblattzähne in das Material vergrößert bzw. verkleinert. Als Faustregel gilt: Weiche Materialien große Pendelung Harte Materialien kleine Pendelung bzw. keine Pendelung Saubere Schnittoberfläche keine Pendelung

Die geeignete Pendelung der nachfolgenden Tabelle entnehmen und am Pendelschalter einstellen. Pendelstufe Holz Kunststoff Alu Stahl Keramik Gummi

Die in der Tabelle vorgeschlagenen Pendelstufen sind nur Anhaltswerte. Das Einstellen der Pendelung am Pendelschalter läßt sich auch bei laufender Maschine vornehmen. Arbeitshinweise

1. Hubzahl und Pendelung entsprechend dem zu bearbeitenden Material einstellen

2. Maschine mit dem vorderen Teil der Fußplatte auf das Material aufsetzen und

3. Die Maschine von oben auf das Material drücken und entlang der Schnittlinie

führen. Tips Nicht zuviel Schnittdruck geben. Ein leichter Druck auf das Sägeblatt genügt um einen optimalen Sägefortschritt zu erzielen. Bei Sägen nach Anriß die Markierung im Spanreißschutz als Orientierungshilfe verwenden. Für exakt gerade Schnitte, eine Leiste als Anschlag auf das Material klemmen oder Parallelanschlag (Zubehör) verwenden. Für Gehrungsschnitte (Schrägschnitte) die Fußplatte verstellen. Für randnahes Sägen die Fußplatte in die hinterste Stellung versetzen. Sägen von Blechen Um ein Mitfedern zu vermeiden, Bleche auf einer Holzunterlage festspannen. Beim Metallsägen entlang der Schnittlinie Kühlmittel (Öl, Petroleum) auftragen. Herstellen von Innenausschnitten Tauchsägen ist nur in weicheren Materialien (Holz, Leichtbaustoffe für Wände) möglich, bei härteren Materialien (Metalle) muß eine dem Sägeblatt entsprechend große Bohrung angebracht werden. Um einen günstigen Schnittwinkel zum Einstechen zu erhalten, die Fußplatte in die hinterste Stellung versetzen.(siehe Kap. ”Verstellen der Fußplatte”)

1. Pendelung am Pendelschalter auf “0” stellen.

2. Maschine ausgeschaltet mit der vorderen Kante der Fußplatte auf die Schnittstelle

aufsetzen. STEP elec 50 tronic 0

3. Maschine einschalten und Sägeblatt vorsichtig sägend in das Material eintauchen.

Mit Hilfe des Parallelanschlags mit Kreisführung sind Parallelschnitte von 0 - 200 mm und Kreisschnitte von 100 - 400 mm möglich. Geschränkte Sägeblätter verwenden. Parallelanschlag mit Kreisführung (Zubehör*)

• Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm. Den Parallelanschlag mit der Anschlagfläche nach unten durch die Laschen in der Fußplatte schieben und mit der Knebelschraube befestigen Verwendung als Parallelanschlag

Für links bzw. rechts angeschlagene Schnitte den Parallelanschlag von der entsprechenden Seite einschieben. GERMANY Den Parallelanschlag mit der Anschlagfläche nach oben durch die Laschen in der Fußplatte schieben und mit der Knebelschraube befestigen. Verwendung als Kreisführung

Die Kreisführung von oben in den Parallelanschlag einschrauben. GERMANY Darauf achten, daß Sägeblatt und Kreisführung eine Linie bilden. Bei empfindlichen Oberflächen sollte der Kunststoffgleitschuh verwendet werden. Kunststoffgleitschuh (Zubehör*)

Den Kunststoffgleitschuh vorn in die Fußplatte einhängen und dann die Zungen im hinteren Teil in die Fußplatte einrasten. Montage

• Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm. GERMANY Beide Zungen nach außen biegen und Kunststoffgleitschuh abnehmen. Demontage Weiteres Zubehör mit den Bestellnummern ersehen Sie bitte aus unseren Katalogen. Um eine ständige Betriebsbereitschaft zu gewährleisten, sollte die Maschine einmal jährlich auf abgenutzte Kohlebürsten in einem AEG-Kundendienststützpunkt untersucht werden. Wartung Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer AEG Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden angefordert werden. DEUTSCH

4. Klemmschraube wieder festziehen.

stor pendulfunktion lille pendulfunktion el. ingen pendulfunktion ingen pendulfunktion

CE-KONFORMITÄTSERKLÄRUNG

DANSK CE-KONFORMITETSERKLÆRING Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EWG, 89/336/EWG Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller norma–tive dokumenter. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, i henhold til bestemmelserne i direktiverne 98/37/EF, 73/23/EØF, 89/336/EØF FRANÇAIS

DÉCLARATION ”CE” DE CONFORMITÉ
