BRUKSANVISNING PS-222 TH MAKITA

• Montera svärd och kedja p. 80
• Sträcka kedjan p. 80
• Kedjebroms p. 80
• Bränsle / Påfyllning p. 80
• -81 Ställa in kedjesmörjning p. 81
• Kontrollera kedjesmörjningen p. 81
• Starta motorn p. 81
• Kallstart p. 81
• Varmstart p. 81
• Stänga av motorn p. 81
• Kontrollera kedjebromsen p. 81
• Ställa in förgasaren p. 81
• UNDERHÅLL Slipa sågkedjan p. 82
• Rengöra svärdet och smörja noshjulet p. 82
• Byta sågkedja p. 82
• Byta sughuvud p. 82
• Rengöra luftfilter p. 82
• Byta tändstift p. 82
• Rengöra ljuddämparen p. 82
• Rengöra cylinderrummet p. 82
• Underhållsanvisningar p. 83
• Service, reservdelar och garanti p. 83
• Felsökning Gratulerar till valet av en DOLMAR motorsåg! Vi är övertygade om att du kommer att bli nöjd med detta moderna redskap. Modellen PS-220 TH/PS-221 TH/PS-222 TH (Tophandle) är en mycket lätt motorsåg med överliggande handtag som är enkel att hantera. Modellen är speciellt framtagen för beskäring och skötsel av träd. Motorsågen ska därför användas endast av personer med vana att arbeta från lyft- eller stegkorgar, eller hängande i rep. Den automatiska kedjesmörjningen med oljepump med variabelt flöde och det underhållsfria elektroniska tändsystemet ger en bekymmersfri drift samtidigt som antivibrationssystem och ergonomisk utformning gör sågen enkel och skonsam att hantera utan att trötta ut användaren. PS-220 TH/PS-221 TH/PS-222 TH-modellens säkerhetsutrustning motsvarar den senaste inom branschen och uppfyller alla nationella och internationella säkerhetsföreskrifter. Detta är bland annat handskydd på båda handtagen, säkerhetsspärr, kedjefångtapp, säkerhetskedja och kedjebroms. Kedjebromsen kan lösas ut både manuellt och automatisk av en tröghetssensor som känner av om svärdet kastar bakåt. För att din nya motorsåg och dess skyddsanordningar ska fungera väl är det mycket viktigt att du läser igenom dessa bruksanvisningar noga innan du använder sågen. Var särskilt noga med att följa alla säkerhetsanvisningar! Om säkerhetsanvisningarna inte följs kan livshotande personskador uppkomma! EU-försäkran om överensstämmelse Undertecknarna är, Shigeharu Kominami och Rainer Bergfeld, är auktoriserade att för DOLMARs räkning försäkra att DOLMAR-maskinen, Typ: 023 EU-typprovningscertifikat nr. PS-220 TH/PS-221 TH/PS-222 TH M6 04 10 24243 059 Sida Förpackning tillverkade av Makita Corporation, 3-11-8, Sumiyoshi-cho, Anjo, Aichi, Japan, uppfyller grundläggande krav om säkerhet och hälsoskydd i tillämpliga EU-direktiv: Din DOLMAR-såg levereras i en skyddande kartong. Kartong kan återvinnas om den lämnas som returpapper. EU-maskindirektivet 98/37/EG, EU EMC-direktivet 89/336/EWG (modifierade av 91/263/EWG, 92/31/EWG och 93/ 68/EWG), Bulleremission 2000/14/EG. RE Y De viktigaste normerna som använts för att uppfylla ovanstående EU-direktiv var: EN 14982, EN ISO 11681-2, EN 61000-4-2, EN 61000-4-3, CISPR 12. Utvärderingen av överensstämmelsemetoden 2000/14/EG baserat på bilaga V. Uppmätt ljudeffektnivå (Lwa) är 106 dB(A). Garanterad ljudeffektnivå (Ld) är 107 dB(A). EU-typprovningen enligt 98/37/EG har utförts av: TÜV Product Service GmbH, Zertifizierstelle, Ridlerstr. 31, D-80339 Munich. Hamburg, CE2004 För DOLMAR GmbH Shigeharu Kominami p. 84

- FÖRSIKTIGHET! När du släpper gasen kommer kedjan att fortsätta att gå en kort tid (frigång). - Kontrollera hela tiden att du står stabilt. - Håll motorsågen så att du inte andas in avgaserna. Sågen får inte användas i slutna rum (giftiga avgaser). - Stäng omedelbart av motorsågen om den uppför sig konstigt. - Motorn måste stängas av innan kedjespänningen kontrolleras, kedjan spänns eller byts eller korrigeras på annat sätt (figur 9). - Om du råkar såga i sten, spik eller annat hårt föremål ska motorsågen omedelbart stängas av och kontrolleras. - Vid pauser eller om du lämnar motorsågen ska den stängas av (figur 9) och placeras så att ingen kan skada sig på den. - Ställ inte en varm motorsåg på torrt gräs eller på något brännbart föremål. Ljuddämparen är mycket het (brandrisk). - FÖRSIKTIGHET! Olja som droppar från sågkedjan eller svärdet efter att motorsågen har stängts av är miljöfarlig om den kommer ner i jorden. Använd lämpligt underlag. SÄKERHETSANVISNINGAR FÖRSIKTIGHET! Den här motorsågen är särskilt avsedd för att beskära och vårda träd. Allt arbete med sågen ska utföras endast av utbildad personal. Följ fackmannamässiga procedurer och rekommendationer. I annat fall finns stor risk för olyckor! Vi rekommenderar att alltid använda en lyftkorg vid beskäring av träd. Repklättring kan vara mycket farligt och kräver särskild utbildning! Användaren måste vara van vid att använda säkerhets- och klättringsutrusning! Använd alltid lämpliga bälten, rep och karbinhakar vid arbete i träd. Använd alltid skyddsutrustning för både såg och användare! Allmänna anvisningar (figur 1 och 2) - Användaren måste läsa igenom denna bruksanvisning och bekanta sig med sågens funktioner för att motorsågen ska kunna användas på rätt sätt. Användare som inte gjort detta riskerar både sin egen och andras säkerhet till följd av felaktig användning. - Låna bara ut motorsågen till personer som är väl förtrogna med användande av den här typen av sågar. Lämna även med denna bruksanvisning. - Barn och ungdomar under 18 år får inte använda motorsågen. Personer över 16 år kan dock använda motorsågen för utbildning under uppsikt av instruktör. - Var mycket försiktig och uppmärksam under arbete med motorsågen. - Använd inte motorsågen om du känner dig trött eller dålig. Om du är trött minskar din uppmärksamhet. Var särskilt försiktig i slutet av en arbetsdag. Utför alla arbetsuppgifter lugnt och metodiskt. Användaren ansvarar för personer som befinner sig i närheten. - Arbeta aldrig om du är påverkad av alkohol, narkotika eller läkemedel. - Ha alltid en eldsläckare tillgänglig när du arbetar i lättantänd vegetation eller under torka (brandrisk). Bakåtkast - Vid arbete med motorsågen kan farliga bakåtkast inträffa. - Bakåtkasten sker när svärdets överdel oavsiktligt kommer i kontakt med trä eller andra hårda föremål (figur 10). - Innan sågkedjan förs ner i sågspåret kan den halka åt sidan eller hoppa (försiktighet: stor risk för bakåtkast). - Detta gör att sågen kastas bakåt mot användaren med stor kraft vilket är svårt att kontrollera. Risk för skador! Undvik bakåtkast på följande sätt: - Endast vana personer ska utföra sticksågning med svärdspetsen! - Iakttag alltid svärdspetsen. Var försiktig när du fortsätter såga i ett påbörjat skär. - Kedjan måste gå när sågningen påbörjas. - Kontrollera alltid att kedjan är slipad. Kontrollera särskilt underställningens höjd. - Kapa aldrig flera grenar samtidigt. Vid kapning av en gren får inte sågen komma i kontakt med någon annan gren. - Vid kapning av stockar måste du kontrollera intilliggande stockar. Skyddsutrustning (figur 3 och 4) - Skydda huvud, ögon, händer, fötter och hörsel genom att alltid använda följande skyddsutrustning: - Använd lämpliga kläder som varken sitter åt eller kan komma i vägen. Bär inte smycken eller kläder som kan fastna i buskar och grenar. Använd hårnät om du har långt hår! - Du måste alltid bära hjälm när du arbetar med motorsågen. Kontrollera regelbundet att skyddshjälmen (1) inte är skadad och byt den åtminstone vart 5:e år. Använd endast godkända hjälmar. - Hjälmens visir (2) (eller skyddsglasögon) skyddar mot sågspån och flisor. Bär alltid visir eller skyddsglasögon under sågning för att skydda ögonen. - Använd lämpliga hörselskydd (kåpor (3), proppar mm). - Skyddsjackan (4) består av 22 nylonlager som skyddar användaren mot skärskador. Den ska alltid bäras vid arbete från lyft- eller stegkorgar eller klättring i rep. - Skyddsbyxorna (snickarbyxor) (5) består av 22 nylonlager som skyddar användaren mot skärskador. Vi rekommenderar att byxorna bärs vid sågning. - Skyddshandskarna (6) i kraftigt läder är en del av den nödvändiga skyddsutrusningen och ska alltid bäras vid arbete med motorsågen. - Vid arbete med motorsågen ska alltid skyddsskor eller skyddsstövlar (7) med kraftig sula, stålhätta och benskydd användas. Kraftiga skyddsskor skyddar dig mot skador och gör dessutom att du står stadigt. Vid arbete i träd måste skyddsstövlarna vara lämpliga för klättring. Arbetsteknik - Arbeta endast under goda sikt- och ljusförhållanden. Var försiktig vid halka orsakad av regn, is eller snö (halkrisk). Halkrisken är särskilt stor när du arbetar med nybarkat virke. - Arbeta aldrig på ostadigt underlag. Se till att ta bort sådant inom arbetsområdet som du kan snubbla på. Kontrollera hela tiden att du står stabilt. - Såga aldrig över axelhöjd (figur 11). - Såga aldrig när du står på en stege (figur 11). - Klättra inte i träd med motorsågen utan lämpliga skydd för användare och såg. Arbetet bör utföras från en lyftkorg. - Böj dig inte för långt framåt vid sågning. - Håll sågen så att inga kroppsdelar befinner sig i sågens arbetsriktning (figur 12). - Såga bara i trä med motorsågen. - Låt inte sågkedjan komma i kontakt med marken medan den är i rörelse. - Använd aldrig motorsågen för att bryta upp eller ta bort trästycken eller annat. - Håll arbetsområdet fritt från sand, stenar och spikar. Hårda föremål kan skada sågen och orsaka farliga bakåtkast. - Vid kapning av små träbitar ska stöd användas (sågbock, (figur 13)). Håll inte fast arbetsstycket med foten och låt ingen annan hålla fast det. - Se till att runda arbetsstycken inte kan rotera. - Innan kapning håller du sågens framkant stadigt mot stocken och först därefter kan du påbörja sågningen. Detta görs genom att lyfta motorsågens bakre handtag och styra med bygelhandtaget. Sågens framkant utgör då mittpunkten av den roterande sågrörelsen. Fortsätt genom att försiktigt trycka ner bygelhandtaget samtidigt som du drar tillbaka motorsågen. Sätt sågens framkant lite längre ner och lyft åter bakre handtaget. - Om stocken måste stick- eller klyvsågas är det viktigt att detta utförs endast av personer med erfarenhet av detta (stor risk för bakåtkast). - Klyvsågning i längdriktningen görs med minsta möjliga vinkel (figur 14). Var mycket försiktig vid sådan sågning eftersom sågens framkant inte kan användas. - Sågkedjan måste gå när du tar ut eller sätter in sågsvärdet i arbetsstycket. - Om du gör flera sågningar ska du släppa upp gasen mellan sågningarna. - Var försiktig vid sågning i flisigt trä. Avsågade träbitar kan dras med (skaderisk). - Vid sågning med svärdets översida kan sågen kastas bakåt mot användaren om kedjan kommer i kläm. Såga därför alltid med svärdets nederdel om möjligt. Då kastas motorsågen bort ifrån dig om kedjan kläms (figur 15). - Om det finns spänningar i stocken (figur 16) sågar du först trycksidan (A). Gör sedan genomsågningen från sträcksidan (B). På så sätt undviker du att svärdet fastnar. Bränsle / Påfyllning

Stäng av motorsågen innan bränsle fylls på. Rök inte och fyll inte på i närheten av öppen eld (figur 5). Låt motorn svalna före påfyllningen. Bränslet kan innehålla ämnen liknande lösningsmedel. Se till att inte få bränsle eller olja på huden eller i ögonen. Använd alltid skyddshandskar vid bränslepåfyllning. Byt och rengör skyddskläderna ofta. Andas inte in bränsleångor. Spill inte ut bränsle eller sågkedjeolja. Om du spiller bränsle eller olja på motorsågen ska detta omedelbart torkas av. Spill inte bränsle på kläderna. Om du råkar göra det ska du omedelbart byta kläder. Se till varken bränsle eller kedjeolja sipprar ner i jorden (miljöskydd). Använd lämpligt underlag. Påfyllning får inte göras i slutna rum. Bränsleångor kan ansamlas nära golvet (explosionsrisk). Se till att motorsågens bränslelock eller oljelock dras åt ordentligt efter påfyllning. Starta inte motorsågen där fyllde på den (flytta dig minst 3 meter bort) (figur 6). Bränslet har begränsad hållbarhet. Köp inte mer än vad du räknar med att göra åt i en nära framtid. Använd endast godkända och märkta dunkar för transport och förvaring av bränsle och kedjeolja. Se till att inte barn har tillgång till bränsle eller kedjeolja. Börja använda - Arbeta aldrig ensam. Det måste finnas andra i närheten om någon olycka inträffar. - Se till att inga barn eller andra befinner sig i arbetsområdet. Kontrollera även att inga djur finns i arbetsområdet (figur 7). - Gör en kontroll av att motorsågen är i gott skick och att alla skyddsanordningar fungerar innan du börjar arbetet med den. Kontrollera särskilt att kedjebromsens fungerar, att svärdet sitter rätt, att kedjan är slipad och spänd, att kedjedrevskåpan sitter fast, att gasreglaget går lätt, att säkerhetsspärren fungerar samt att handtagen är rena och torra och att kortslutningsbrytaren fungerar. - Använd motorsågen endast när alla delar är monterade. Använd aldrig motorsågen om någon komponent saknas. - Se till att stå stadigt innan motorsågen startas. - Starta motorsågen bara på det sätt som beskrivs i denna bruksanvisning (figur 8). Andra startmetoder är inte tillåtna. - Vid start av motorsågen måste den stå stabilt och hållas i ett stadigt grepp. Svärd och kedja får inte ligga mot något föremål. - Under arbetet ska du hålla i motorsågen med båda händerna. Håll i det bakre handtaget med höger hand och bygelhandtaget med vänster hand. Håll hårt i handtagen så att tumme och fingrar möts på baksidan av handtaget. Det är mycket farligt att hålla i sågen endast med en hand eftersom den kan falla ner efter genomsågning (stor olycksrisk). Dessutom går det inte att hålla sågen med en hand vid ett bakåtkast.

FÖRSIKTIGHET! Trädfällning och kvistning måste utföras av personer som har erfarenhet av detta. Stor risk för skador! - Vid kvistning ska motorsågen vila mot stammen. Använd inte sågsvärdets spets för kvistning (risk för bakåtkast). - Se upp med grenar som är spända. Såga inte av fritt hängande grenar underifrån. - Såga aldrig spänningsminskande skär medan du står på stammen. - Innan du fäller ett träd måste du kontrollera att a) bara behöriga personer befinner sig inom arbetsområdet. b) alla som deltar i fällningen kan att gå undan utan att snubbla (de bör gå undan snett bakåt, 45° vinkel). c) stammens nederdel är rensad från bl.a. vegetation och grenar. Se till att stå stabilt (risk för att snubbla). d) nästa arbetsområde är minst 2,5 trädlängder bort (figur 17). Innan fällningen kontrollerar du fallriktningen och ser till att varken personer eller föremål finns närmare än 2,5 trädlängder i fallriktningen. - Granskning av trädet: Lutning - lösa eller torra grenar - trädets höjd - naturligt överhäng - har trädet röta? - Ta hänsyn till vindriktning och vindstyrka. Om kraftiga vindbyar förekommer bör ingen fällning göras. Undvik sågdammet (ta hänsyn till vindriktningen)! - Kapning av rötter: Börja med den kraftigaste. Såga först vertikalt och sedan horisontellt. - Riktskär (figur 18, A): Riktskäret är till för att trädet ska falla i en bestämd riktning. Riktskäret görs i stammen på den sida åt vilken trädet ska fällas och ska sågas in mellan 1/5 och 1/3 av stammens diameter. Placera riktskäret nära marken. - Justering av riktskäret ska alltid göras längs hela skärets bredd. - Fällskäret (figur 19, B) placeras ovanför riktskärets botten (D). Skäret måste vara helt horisontellt. Avståndet mellan de två skären ska vara ca. 1/10 av stammens diameter. - Brytmånen (C) fungerar som ett gångjärn. Såga aldrig igenom brytmånen. Då kan trädet falla i vilken riktning som helst. Sätt in fällkilar så snart som möjligt. - Fällskäret får säkras endast med kilar av plast eller aluminium. Använd inte stålkilar. Om du sågar i en stålkil kan sågkedjan skadas allvarligt eller gå av. - Se till att du hela tiden står vid sidan om det fallande trädet. - Se upp för nedfallande grenar när du går tillbaka efter att fällskäret är klart. - Vid arbeten på sluttningar måste du stå vid sidan om eller ovanför trädet eller liggande stam. - Se upp för stammar som rullar mot dig. Transport och förvaring - Vid transport eller förflyttning under arbetet ska motorsågen stängas av och kedjebromsen ska utlösas så att inte sågen oavsiktligt ska kunna starta. - Sågen får aldrig bäras eller transporteras medan sågkedjan är i rörelse. - Vid längre transporter av motorsågen bör svärdskyddet sättas på (medföljer motorsågen). - Motorsågen skall bäras i bygelhandtaget. Rikta svärdet bakåt (figur 20). Kom inte åt ljuddämparen (risk för brännskador). - När motorsågen transporteras i bil bör den stå stadigt så att varken bränsle eller kedjeolja kan rinna ut. - Förvara motorsågen torrt. Den får inte förvaras utomhus. Förvara motorsågen utom räckhåll för barn. - Innan du förvarar motorsågen en längre eller skickar den någonstans ska bränsleoch oljetankarna tömmas helt. Underhåll - Stäng av motorsågen innan något underhåll utförs (figur 21) och lossa tändstiftskontakten. - Innan du kan fortsätta att arbeta med motorsågen måste du alltid kontrollera att sågens skyddsanordningar fungerar, särskilt kedjebromsen. Kontrollera att kedjan är slipad och spänd (figur 22). - Minimera buller och avgaser vid arbete med motorsågen. Detta gör du genom att ställa in förgasaren korrekt. - Rengör motorsågen regelbundet. - Kontrollera regelbundet att tanklocket håller tätt. Ta hänsyn till säkerhetsföreskrifter utfärdade av arbetarskyddsverket och försäkringsbolag. Utför inga modifikationer av motorsågen. Det kan äventyra din säkerhet. Utför bara de underhållsåtgärder och reparationer som beskrivs i denna bruksanvisning. Allt annat arbete måste utföras av en DOLMAR serviceverkstad. (figur 23) Använd bara DOLMAR originalreservdelar och -tillbehör. Om du använder reservdelar av annat fabrikat än DOLMAR eller ej godkända tillbehör och svärd/kedjekombinationer och längder ökar risken för skador. DOLMAR ansvarar inte för olyckor och skador som orsakas genom användning av ej godkänd sågutrustning eller tillbehör. Första hjälpen (figur 24) Ha alltid en förbandslåda tillhands på arbetsplatsen om en olycka skulle inträffa. Ersätt omedelbart förbrukat material i förbandslådan. Ange följande om du måste ringa efter hjälp: - var olyckan skett - vad som hänt - hur många som skadats - vilka skador som uppstått - Ditt namn! OBSERVERA Personer med cirkulationsrubbningar som utsätts för kraftiga vibrationer kan få skador på blodkärl eller nervsystem. Vibrationer kan orsaka följande symptom i fingrar händer och handleder: Domningar, klåda, värk, stickningar, förändringar av hud eller hudfärg. Om du får något av detta bör du uppsöka en läkare! Tekniska data Slagvolym cm3 22,2 Cylinderdiameter

Maximal effekt vid varvtal kW/min -1 0,74/8 000 Maximalt vridmoment vid varvtal Nm/min-1 0,97/6 500

3 000/11 500 (PS-220 TH), 3 000/10 500 (PS-221 TH), 3 000/10 000 (PS-222 TH) Tomgång / maximalt varvtal med svärd och kedja min Kopplingsvarvtal min-1

Ljudtrycksnivå LpA av enligt ISO/CD 228681) dB (A) 95,0 Ljudtrycksnivå LWA av enligt ISO/CD 228681) dB (A) 104,1 4,3 Vibrationsacceleration ah,w av enligt ISO 75051) - Bygelhandtag m/s2 - Bakre handtag m/s2 5,6 Förgasare (membrantyp) Typ Walbo WYL Tändsystem Typ elektroniskt Tändstift Typ

0,6 – 0,7 Bränsleförbrukning vid maximal last enligt ISO 7293 kg/h 0,41 Specifik förbrukning vid maximal last enligt ISO 7293 g/kWh

Bränsletankens volym cm3

Oljetankens volym cm3 Blandningsförhållande (bränsle/tvåtaktsolja)

25:1 Kedjebroms Manuell utlösning eller genom bakåtkast Kedjehastighet2) m/s 14,9 (91VG) 13,6 (25AP) Kedjedelning tum 3/8 (91VG) 1/4 (25AP) Antal länkar

6 (91VG) 8 (25AP) Delning / Drivlänkens tjocklek tum 3/8 /0,050 (91VG) 1/4 /0,050 (25AP) Sågsvärd, skärlängd

Vikt (tom bränsletank, utan kedja och svärd)

1) Angivna värden kommer i lika delar från tomgång, maxlast och max varvtal.

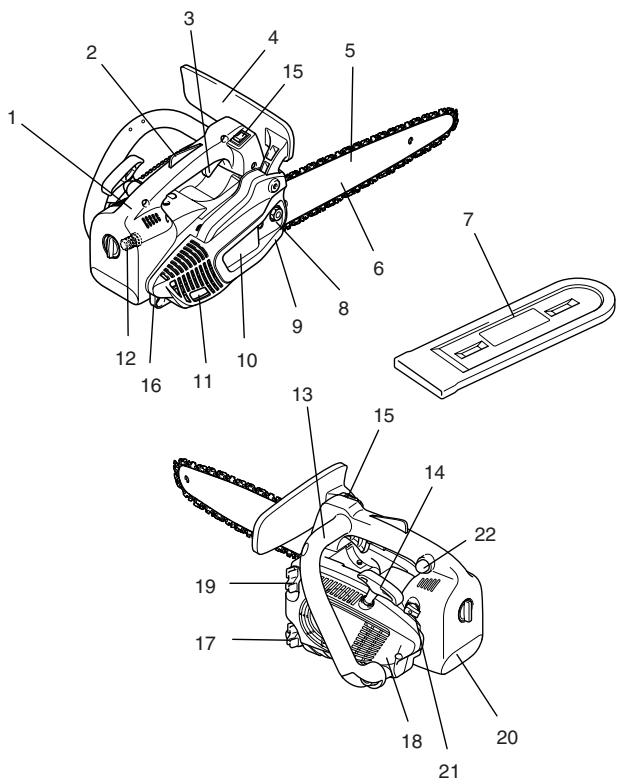

Bakre handtag Säkerhetsspärr (gasreglage) Gasreglage Handskydd (löser ut kedjebroms) Kedja Sågsvärd Skydd för sågsvärdet Svärdmuttrar Kedjefångare (säkerhetsanordning) Kedjedrevskåpa Ljuddämpare Tändstift Främre handtag (bygelhandtag) Starthandtag Brytare (kortslutningsknapp) Fästpunkt för karbinhake eller rep Oljetanklock Fläkthus med startlina Bränsletanklock Kåpa över luftfilter Chokspak Flödarknapp

VIKTIGT: Sågen får ALDRIG köras med kedjebromsen på! Det kan snabbt leda till omfattande motorskador! BÖRJA ANVÄNDA (figur 25) FÖRSIKTIGHET! Före allt arbete på sågsvärd och sågkedja ska motorn stängas av och tändstiftkontakten lossas (se “Byta tändstift”). Använd alltid skyddshandskar! FÖRSIKTIGHET! Starta inte motorsågen förrän den är helt monterad och kontrollerad! Lås ALLTID upp kedjebromsen innan du startar arbetet! OBSERVERA! Kedjebromsen är en mycket viktig säkerhetsanordning men den är givetvis utsatt för normalt slitage. Regelbunden kontroll och underhåll är viktigt för din egen säkerhet och det ska utföras av en DOLMAR serviceverkstad. Montera svärd och kedja (figur 26) Använd medföljande universalnyckel för följande arbete. Lägg motorsågen på ett stabilt underlag och montera sågkedjan och sågsvärdet på följande sätt: Lossa kedjebromsen genom att dra handskyddet (1) i pilens riktning. Lossa muttern (2). Bänd försiktigt ut kedjedrevskåpan (3), dra ut den ur hållaren (4) och ta bort den. Lösa ut kedjebromsen (bromsa) (figur 36) Om ett bakåtkast är tillräckligt kraftigt kommer den svärdets plötsliga acceleration i förhållande till handskyddet (1) at automatiskt lösa ut kedjebromsen. Kedjebromsen kan även aktiveras manuellt genom att trycka handskyddet (1) framåt (mot svärdets spets) med vänster hand (pil 1). Vrid kedjesträckaren (5) till vänster (moturs) tills tappen (6) är så långt till höger som möjligt. (figure 27 och 28) Sätt dit sågsvärdet (7). (figur 29) Släppa kedjebromsen Dra handskyddet (1) mot dig (pil 2) tills du känner att den fastnar. Bromsen är då lossad. Lyft kedjan (9) över kedjedrevet (10). Placera sågkedjan med höger hand i svärdets övre styrspår (11). (figur 30) Observera att eggarna på sågkedjans skärtänder måste ligga i pilriktningen på svärdets översida! Bränsle (figur 37) FÖRSIKTIGHET! Den här sågen drivs med oljebaserade produkter (bensin och olja). Dra kedjan (9) runt svärdets noshjul (12) i pilens riktning. Dra med handen ut svärdet mot spetsen så långt det går. Se till att kedjan passar i svärdets spår. (figur 31) Var särskilt försiktig när du hanterar bensin. Tryck sedan in kedjedrevskåpan (3) i hållaren (4). Se till att kedjesträckarens tapp (8) passar in i hålet på svärdet. Tryck den sedan över svärdbulten samtidigt som du lyfter kedjan (9) över kedjefångaren (13). Dra åt svärdbulten för hand (2). (figur 32) Se till att ingen öppen eld finns i närheten. Rök inte (explosionsrisk). Bränsleblandning Motorsågen har en högeffektiv tvåtaktsmotor. Den drivs med en blandning av bensin och tvåtaktsolja. Motorn är konstruerad för blyfri regularbensin med minst 91 oktan ROZ. Om sådant bränsle inte är tillgängligt kan bensin med högre oktantal användas. Det skadar inte motorn. För optimal motoreffekt samt för att skydda hälsa och miljö ska endast blyfri bensin användas. För smörjning av motorn används tvåtaktsolja (kvalitetsklass: JASO FC, ISO EGO) som blandas in i bensinen. Sträcka kedjan Vrid justerskruven (5) till höger (medurs) tills kedjan kommer in i styrspåret på svärdets undersida (se cirkeln). Lyft upp svärdets ände något och vrid kedjesträckaren (5) medurs tills sågkedjan åter ligger an mot svärdets undersida. Håll kvar svärdets ände upplyft och dra åt svärdmuttrarna (2) med universalnyckeln. (figur 33) Kontrollera kedjesträckningen (figur 34) Försiktigt! Använd inte färdigblandad bensin från bensinstationer. Sågkedjan ska vara så hårt spänd att den ligger an mot svärdets undersida men ändå lätt kan dras för hand. Det korrekta blandningsförhållandet: 25:1 d.v.s. blanda 25 delar bensin med 1 del olja. OBSERVERA! Vid blandning av bränslet blandas först all olja med hälften av bensinen och därefter tillsätts resten av bensinen. Skaka blandningen noga innan den hälls ner i tanken. Kedjebromsen får inte vara på vid denna kontroll. Kontrollera kedjespänningen ofta eftersom nya kedjor töjs ut! Motorn måste vara avstängd när du gör denna kontroll. OBSERVERA! Du bör ha 2-3 sågkedjor som du växlar mellan. För att säkerställa en jämn förslitning av sågsvärdet bör det vändas varje gång du byter kedja. Använd inte mer olja än vad som anges här. Detta kommer bara att orsaka att mängden föroreningar i avgaserna ökar vilket smutsar ner miljön men även cylinderns utsugskanal och ljuddämparen. Dessutom ökar bensinförbrukningen och effekten minskar. Kedjebroms (figur 35) PS-220 TH/PS-221 TH/PS-222 TH har som standard en kedjebroms med tröghetsutlösning. Vid eventuellt bakåtkast till följd av att svärdspetsen stöter mot arbetsmaterialet, se “SÄKERHETSANVISNINGAR”, kommer kedjebromsen att stanna kedjan om kastet har tillräckligt hög acceleration. Förvaring av bränsle Bränslet har begränsad hållbarhet. Bränsle och bränsleblandningar åldras. Av detta skäl kan bensin och bensinblandning som lagrats länge ge startproblem. Köp inte mera bränsle än vad du räknar med att göra åt de närmaste månaderna. Förvara bränslet torrt och bara i godkända behållare. Kedjan stoppar inom bråkdelen av en sekund. Kedjebromsen är till för att blockera kedjan innan sågen startas samt för att omedelbart stoppa kedjan i nödfall.

Kontrollera kedjesmörjningen (figur 42) Mineraloljebaserade produkter kan avfetta huden. Upprepad och långvarig kontakt med dessa ämnen ger torr hud. Olika hudsjukdomar kan uppstå. Dessutom är det känt att allergiska reaktioner kan uppstå. Oljestänk i ögonen orsakar irritation. Om du får olja i ögat ska det spolas med rent vatten. Använd aldrig motorsågen utan tillräcklig smörjning. Detta minskar livslängden för både kedja och svärd. Innan du påbörjar arbetet kontrollerar du oljenivån i tanken och oljematningen. Kontrollera oljematningen på följande sätt: Starta motorsågen (se “Starta motorn”). Håll den motorsågen ungefär 15 centimeter över en stock eller över marken (med lämpligt underlag). Om oljemängden är tillräcklig ser du en svag oljesträng som kastats ut från sågen. Tänk på vindriktningen så att du inte i onödan utsätter dig för oljedimman! Observera! Efter avstängning av sågen kan mindre mängder kedjeolja droppa ur oljeledningssystemet, från svärdet och kedjan. Detta är helt normalt och är inte ett fel! Placera sågen på ett lämpligt underlag. Starta motorn (figur 43) Om irritationen kvarstår ska du omgående uppsöka läkare! Kedjeolja För smörjning av sågkedja och svärd används en kedjeolja med adhesionstillsats. Adhesionstillsatsen gör att oljan inte direkt slungas ut från kedja och svärd. Vi rekommenderar en biologiskt nedbrytbar kedjeolja för att skydda miljön. Lokala föreskrifter kan dessutom föreskriva användning av biologiskt nedbrytbar olja. Starta inte motorsågen förrän den är helt monterad och kontrollerad! Flytta dig minst 3 meter från det ställe där du tankade sågen. Se till att stå stadigt och ställ motorsågen på marken så att sågkedjan går fritt. Lås kedjebromsen. Håll bakre handtaget stadigt och tryck motorsågen mot marken. Tryck med knäet mot bakre handtaget. Kedjeoljan BIOTOP som DOLMAR säljer är tillverkad av vegetabiliska oljor och är därför helt biodegraderbar. BIOTOP har märkts med “blue angel” (Blauer Umweltschutz-Engel) för att den är särskilt miljövänlig (RAL UZ 48). BIOTOP kedjeolja finns i följande storlekar: 1 l artikelnr 980 008 210 5 l artikelnr 980 008 211 VIKTIGT: Chokspaken (5) är kopplad till gasreglaget (1). Den går automatiskt tillbaka till ursprungsläget när du trycker in gasreglaget. Om du trycker in gasreglaget innan motorn har startat måste chokspaken (5) sättas tillbaka i önskat läge. (figur 44) Biodegraderbar olja är endast stabil en kortare tid. Den bör användas inom 2 år från tillverkningsdatum (anges på förpackningen). Viktig kommentar om biodegraderbara kedjeoljor: Om du inte tänker använda sågen på ett tag tömmer du oljetanken och fyller på med vanlig motorolja (SAE 30). Starta sedan sågen och låt den gå en stund. Det är nödvändigt att spola ut all återstående biodegraderbar olja från oljetanken, oljeledningar, kedja och svärd eftersom många sådana oljor lämnar klibbiga rester vilket kan skada oljepump eller andra komponenter. Nästa gång du använder sågen fyller du åter tanken med BIOTOP kedjeolja. Skador som uppstått genom användning av spillolja eller olämplig kedjeolja täcks inte av garantin. Din fackhandlare kan upplysa dig om hur kedjeoljan ska användas. Kallstart: Tryck kortslutningsbrytaren (3) framåt. Vrid chokspaken (5) till läge . Tryck in flödarknappen 7 – 10 ggr. Dra långsamt ut startkabeln (4) tills du känner ett motstånd (kolven är i övre dödpunkten). (figur 44) Fortsätt nu och dra snabbt och kraftigt. Motorn startar efter 2 till 4 försök och fortsätter att gå (vid låga temperaturer är kanske flera försök nödvändiga). ANVÄND ALDRIG SPILLOLJA (figur 38) FÖRSIKTIGHET! Dra inte ut startlinan mer än ca. 50 centimeter och för den tillbaka utan att släppa den. För att starta motorn effektivt är det viktigt att startlinan dras ut snabbt och kraftigt. Så fort motorn går jämnt trycker du in gasreglaget (1) något (ta tag i handtaget, säkerhetsspärren (2) frigör gasreglaget) för att chokspaken (5) skall återgå till ursprungsläget och motorn gå på tomgång. (figur 44) Spillolja är mycket farlig för miljön. Spillolja innehåller stora mängder med cancerframkallande ämnen. Föroreningar i spilloljan ger dessutom ökad förslitning av oljepump och såganordning. Skador som uppstått genom användning av spillolja eller olämplig kedjeolja täcks inte av garantin. Din fackhandlare kan upplysa dig om hur kedjeoljan ska användas. Lossa kedjebromsen.

UNDVIK KONTAKT MED HUD OCH ÖGON

Mineraloljebaserade produkter kan avfetta huden. Upprepad och långvarig kontakt med dessa ämnen ger torr hud. Olika hudsjukdomar kan uppstå. Dessutom är det känt att allergiska reaktioner kan uppstå. Oljestänk i ögonen orsakar irritation. Om du får olja i ögat ska det spolas med rent vatten. Om irritationen kvarstår ska du omgående uppsöka läkare! Varmstart Gör på samma sätt som vid kallstart men sätt chokspaken (5) till läge (figur 44)

Viktigt: Om motorn har stannat för att bränsletanken är tom trycker du in flödarknappen 7 – 10 gånger. (figur 44) Påfyllning (figur 39) Stänga av motorn Tryck kortslutningsbrytaren (3) till läget “STOP”. (figur 44) Kontrollera kedjebromsen (figur 45) FÖLJ SÄKERHETSANVISNINGARNA! Använd inte motorsågen utan att först ha kontrollerat kedjebromsen! Starta motorn enligt beskrivningen (se till att du står stadigt och placera motorsågen på marken så att sågsvärdet inte kommer i kontakt med något). Ta tag i bygelhandtaget med en hand och håll i bakre handtaget med den andra. Medan motorn går på medelhögt varvtal trycker du handskyddet (6) i pilens riktning med ovansidan av handen tills kedjebromsen tar. Kedjan ska då stanna omgående. Släpp gasreglaget direkt och lossa kedjebromsen. Var försiktig vid hantering av bränsle. Motorn måste stängas av! Rengör noga området runt tanklocken för att inte smuts ska komma in i bränsle- eller oljetank. Öppna tanklocket och fyll på respektive bränsleblandning eller kedjeolja. Fyll till påfyllningsrörets nedre kant. Se till att inte spilla bränsle eller kedjeolja! Skruva tillbaka tanklocken så att de sitter fast. VIKTIGT: Om inte kedjan stoppar direkt får inte motorsågen under några omständigheter användas. Kontakta en DOLMAR serviceverkstad. Rengör tanklock och tank efter påfyllning. Ställa in förgasaren (figur 46) Förgasaren gör att inga tomgångs- eller huvudmunstycken behöver, eller ens kan, ställas in. Vid behov kan tomgången ställas in med ställskruven (11). Förgasaren har fasta munstycken för lufttryck motsvarande havsnivå. På höjder över 1000 meter kan det vara nödvändigt att byta förgasarmunstycken. Ställ in förgasaren med en skruvmejsel (7, bredd 4 millimeter). Varmkör motorn 3 – 5 minuter före inställning av förgasaren, men inte vid höga varvtal! Smörja sågkedjan Under användningen måste det alltid finnas tillräckligt med kedjeolja i tanken för att smörja kedjan. En påfyllning räcker till ungefär en halvtimmes kontinuerligt arbete. Under arbetet kontrollerar du att det hela tiden finns kedjeolja och fyller på vid behov. Kontrollera nivån efter att motorn har stängts av! 1 bränsle/oljeblandning 2 kedjeolja Ställa in kedjesmörjning (figur 40) Ställa in tomgång Skruva in ställskruven (11) medurs: Tomgången ökar. Skruva ut moturs: Tomgången minskar. Motorn måste stängas av. Du kan ställa in oljepumpens matningshastighet med ställskruven (1). Mängden olja ställs in med universalnyckeln. Försiktigt! Kedjan får inte i något fall röra sig. För att oljepumpen ska fungera väl måste oljespåret (2) i vevhusblocket samt sågsvärdets oljehål (3) rengöras regelbundet. (figur 41)

UNDERHÅLL (figur 47) Slipa sågkedjan Byta sågkedja (figur 55) FÖRSIKTIGHET! Använd bara sågkedjor och svärd som godkänts för denna såg Kontrollera kedjedrevet (10) innan en ny kedja sätts på. FÖRSIKTIGHET! Ett slitet kedjedrev kan skada den nya kedjan och måste bytas ut. STOP FÖRSIKTIGHET! Före allt arbete på sågsvärd och sågkedja ska motorn stängas av och tändstiftkontakten lossas (se “Byta tändstift”). Använd alltid skyddshandskar! Byta sughuvud (figur 56) Sughuvudets tygfilter (12) kan bli igensatt. Du bör byta sughuvudet var tredje månad för att ha ett bra bränsleflöde till förgasaren. Vid byte tar du bort sughuvudet genom att dra ut det genom bränslepåfyllningsröret med en böjd ståltråd. Sågkedjan behöver slipas när: Mjöliga sågspån uppstår vid sågning i fuktigt virke. Kedjan sågar bara under kraftigt tryck. Skären är tydligt skadade. Sågen drar åt höger eller vänster vid sågning. Detta beror på ojämn slipning av kedjan. Viktigt: Slipa kedjan ofta men utan att slipa bort mycket av stålet! Vanligtvis är 2 eller 3 filtag tillräckligt. Lämna in kedjan till en serviceverkstad för slipning när du har slipad den själv några gånger. Rengöra luftfilter (figur 57) STOP Skruva bort skruven (14) och ta bort filterlocket (13). VIKTIGT: Täck över luftintaget med en ren trasa så att ingen smuts kan komma in i förgasaren. Ta bort luftfiltret (15). Korrekt slipning: (figur 48) FÖRSIKTIGHET! Använd bara sågkedjor och svärd som godkänts för denna såg FÖRSIKTIGHET! Blås INTE ut smutsen! Det kan ge ögonskador! Gör inte rent luftfiltret med bensin. Rengör luftfiltret med en mjuk borste. Om filtret är mycket smutsigt kan du göra det rent med ljummet vatten och diskmedel. Låt luftfiltret torka helt. Om filtret är mycket smutsigt ska det rengöras ofta (flera gånger om dagen) eftersom bara med ett rent filter kan motorn ge full effekt. FÖRSIKTIGHET! Byt genast trasiga luftfilter. Tygbitar och större smutspartiklar kan förstöra motorn! Alla skärtänder måste ha samma längd (avståndet a). Olika långa skärtänder ger ojämn kedjerörelse och kan orsaka kedjebrott. Skärtandens minsta längd är 3 mm. Fila inte kedjan om skärtändernas längd är under minimum. Då måste kedjan bytas. Skärdjupet bestäms av skillnaden mellan underställningsklack och skärtand. Bästa resultat uppnås när djupet på underställningen är 0,65 mm (,025”). FÖRSIKTIGHET! Större djup ökar risken för bakåtkast! Byta tändstift (figur 58) Alla tänder skall filas lika i vinkeln 30°. Olika stora vinklar leder till ryckig, ojämn kedjegång, större slitage och leder till kedjebrott. Skärtandens framkantsvinkel på 85° är ett resultat av den runda filen. Om rätt fil används på rätt sätt får du denna vinkel automatiskt. (figur 49) STOP FÖRSIKTIGHET! Rör inte tändstift eller tändstiftskontakt när motorn är på (högspänning). Stäng av motorn innan något underhållsarbete utförs. En varm motor kan orsaka brännskador. Använd skyddshandskar! Filar och hur de används (figur 50) Använd en särskild rundfil för filning av kedjor (diameter 4 mm). Vanliga rundfilar kan inte användas för detta. Filen ska bara ta när den förs framåt (i pilriktningen). Lyft filen när du drar tillbaka den. Börja med att fila den kortaste tanden. Längden på denna tand bestämmer sedan hur mycket de andra ska filas. Håll alltid filen horisontellt (i vinkel 90° mot svärdet). Tändstiftet måste bytas om isolatorn är skadad, elektroderna är eroderade (brända) eller om de är mycket smutsiga eller oljiga. Ta bort filterlocket (se “Rengöra luftfilter”) Ta bort tändstiftskontakten (1) från tändstiftet. Skruva ut tändstiftet med medföljande universalnyckel. Filningen underlättas av en filhållare. Den har markeringar för filning i den rätta vinkeln 30° (håll markeringarna parallella med kedjan under filning, se figur) och gör att fildjupet inte överstiger 4/5 av fildiametern. (figur 51) Elektrodavstånd (figur 59) FÖRSIKTIGHET! Använd endast följande tändstift: NGK CMR6A. Elektrodavståndet måste vara 0,6 – 0,7 millimeter. Rengöra kylluftintaget (figur 60) Efter filning av kedjan måste underställningens djup kontrolleras med en kedjemall. Justera även små avvikelser med en planfil (12). Runda av underställningsklacken (13). (figur 52) Lossa de fyra skruvarna (2). Ta bort startlinan (3). Rengör kylluftsintaget (4) och kylflänsarna på cylindern. Rengöra kedjedrevet och kontrollera och byta kedjefångare (figur 53) Rengöra ljuddämparen (figur 61) FÖRSIKTIGHET! Före allt arbete på sågsvärd och sågkedja ska motorn stängas av och tändstiftkontakten lossas (se “Byta tändstift”). Använd alltid skyddshandskar! STOP FÖRSIKTIGHET! Om motorn är varm finns det risk för brännskador. Använd skyddshandskar. Ta bort kedjedrevskåpan (se “BÖRJA ANVÄNDA”). Torka bort sot från ljuddämparens avgasrör (11). FÖRSIKTIGHET! Starta inte motorsågen förrän den är helt monterad och kontrollerad! Ta bort kedjedrevskåpan (4) (se kapitel “BÖRJA ANVÄNDA”) och rengör invändigt med en borste. Ta bort kedjan (3) och svärdet (2). OBSERVERA! Kontrollera att ingen smuts finns i oljespåret (1) eller kedjesträckaren (6). Rengöra cylinderrummet (figur 62) Ta bort kedjedrevskåpan (se “BÖRJA ANVÄNDA”). Lossa vid behov ljuddämparen genom att ta bort de två skruvarna (14). Stoppa in en trasa i cylinderöppningen (15). Rengör cylinderrummet (16) och särskilt kylflänsarna med lämpligt verktyg (träskrapa). Ta bort trasan från cylinderöppningen och sätt tillbaka ljuddämparen enligt figuren. Byt packningen (13) vid behov. Eventuella rester av den gamla packningen tas försiktigt bort från ljuddämparen. Sätt tillbaka svärdet, kedjan och kåpan enligt “BÖRJA ANVÄNDA”. Kedjefångare Kontrollera att inte kedjefångaren (5) har några synliga skador och byt vid behov ut den. Rengöra svärdet och smörja noshjulet (figur 54) Kontrollera att den monteras på rätt sätt. Plåten bör följa cylinderformen för att värme ska kunna avledas effektivt. Dra åt skruvarna (14) med åtdragsmomentet 10 Nm medan motorn är kall. FÖRSIKTIGHET! Använd skyddshandskar. Kontrollera regelbundet att inte svärdets lager är skadade och rengör med lämpligt verktyg. Typ av noshjul: Om motorsågen används ofta ska noshjulets lager smörjas regelbundet (en gång i veckan). Gör först rent 2-millimetershålet i svärdets spets och tryck in lite universalfett där. Universalfett och fettspruta finns som tillbehör. Universalfett 944 360 000 Fettspruta 944 350 000

Underhållsanvisningar För att få en lång livslängd, undvika skador och säkerställa att alla skyddsanordningar fungerar måste underhåll enligt nedan utföras regelbundet. Garantin gäller bara om underhållet har utförts regelbundet och på rätt sätt. Ett dåligt skött underhåll kan leda till olyckor! Den som använder motorsågen får inte utföra åtgärder som inte beskrivs i denna bruksanvisning. Sådant arbete måste utföras av en DOLMAR serviceverkstad. Allmänt Före varje start Varje dag Varje vecka Var 3:e månad Förvaring Motorsåg Rengör utvändigt och kontrollera att inga skador finns. Om den är skadad lämnas den omgående till en kvalificerad serviceverkstad för reparation. Sågkedja Fila regelbundet, byt ut i god tid. Kedjebroms Få den regelbundet kontrollerad av en auktoriserad serviceverkstad. Sågsvärd Vänd på svärdet för att få ett jämnare slitage av spåret. Byt ut i god tid. Sågkedja Kontrollera att den är felfri och vass. Kontrollera kedjesträckningen. Sågsvärd Kontrollera att det är helt. Kedjesmörjning Kontrollera att den fungerar. Kedjebroms Kontrollera att den fungerar. Kortslutningsbrytare, Säkerhetsspärr, Gasreglage Kontrollera att den fungerar. Tanklock för bränsle/olja Kontrollera att de håller tätt. Luftfilter Rengör. Sågsvärd Kontrollera att det är felfritt, rengör oljehål. Svärdfäste Rengör, särskilt oljespåret. Tomgång Kontrollera (kedjan får inte vara i rörelse). Fläkthus Rengör för att få god kylning. Cylinderrum Rengör. Tändstift Kontrollera och byt vid behov. Ljuddämpare Kontrollera att den sitter fast. Kedjefångarens skyddshylsa Kontrollera att den är hel, byt vid behov. Sughuvud Byt. Bränsle- och oljetankar Rengör. Motorsåg Rengör utvändigt och kontrollera att inga skador finns. Om den är skadad lämnas den omgående till en kvalificerad serviceverkstad för reparation. Svärd/kedja Demontera, rengör och olja in något. Rengör svärdets oljespår. Bränsle- och oljetankar Töm och rengör. Förgasare Kör den tom. Service, reservdelar och garanti Garanti Underhåll och reparation DOLMAR garanterar fullgod kvalitet och står för reparationskostnader genom utbyte av komponenter som skadats till följd av brister i material eller tillverkning inom angiven garantitid från köpdatum. Observera att vissa länder har särskilda regler för garanti. Om du har några frågor kan du kontakta din säljare som ansvarar för produktgarantin. Observera att vi inte tar ansvar för skador orsakade av:

• Att inte bruksanvisningen följts.
• Att nödvändigt underhåll och rengöring inte utförts.
• Felaktig förgasarinställning.
• Uppenbar överbelastning p.g.a. långvarigt överskridande av gränsvärden.
• Användning av ej godkända svärd eller kedjor.
• Användning av ej godkända svärd- eller kedjelängder.
• Ovarsam hantering, felaktig hantering, missbruk eller olyckor.
• Skador från överhettning orsakad av smuts runt startlinan.
• Arbete eller reparation utfört på motorsågen som inte är fackmannamässigt.
• Användning av reservdelar eller komponenter som inte är original DOLMAR-komponenter i den mån de har vållat skadan.
• Användning av olämplig eller gammal olja.
• Skador som uppstått vid uthyrning. Underhåll och reparation av moderna motorer och tillhörande säkerhetsutrustning kräver kvalificerad utbildning och tillgång till verkstad utrustad med specialverktyg och testapparater. Du bör därför låta en DOLMAR serviceverkstad för allt arbete som inte beskrivs i denna bruksanvisning. På en DOLMAR serviceverkstad finns all nödvändig utrustning samt erfaren och utbildad personal som kan hjälpa dig att hitta kostnadseffektiva lösningar och ge dig råd. Kontakta närmaste serviceverkstad för att få hjälp. Reservdelar En tillförlitlig lång livslängd för motorsågen samt hög säkerhet beror bland annat på komponenternas kvalitet. Använd bara original DOLMAR-komponenter. Endast originalreservdelar och -tillbehör garanterar den högsta kvaliteten på material, mått, funktion och säkerhet. Originalkomponenter och -tillbehör kan beställas från din närmaste DOLMAR-handlare. Där finns också en reservdelslista som visar vilka artikelnummer önskade komponenter har och därifrån kan du få information om det senaste inom reservdelar och tillbehör. Tänk på att om reservdelar från andra tillverkare används så gäller inte DOLMARs produktgaranti. Rengöring service och inställning täcks inte av garantin. Alla reparationer som täcks av garantin måste utföras av en DOLMAR serviceverkstad.

Felsökning Fel System Observation Orsak Kedjan löper inte Kedjebroms Motorn är på Kedjebromsen är på. Motorn startar inte eller är svårstartad Tändsystem Tändgnista finns Fel i bränslematning, kompressionssystem, mekaniskt fel. Ingen tändgnista Brytaren står på STOP, felkoppling/kortslutning, fel i tändstiftskontakt eller tändstift. Bränslematning Bränsletanken är full Choken är i fel läge, förgasaren trasig, sughuvudet smutsigt, bränsleslangen böjd eller igensatt. Kompressionssystem Insidan Fel vevhuspackning, trasig radialaxelpackning, kolv- eller cylinderringar är trasiga. Utsidan Tändstiftet tätar inte. Mekaniskt fel Startlinan tar inte Startfjädern är trasig, komponenter i motorn är trasiga. Varmstartproblem Förgasare Bränsletanken full och tändgnista finns Felaktig förgasarinställning. Motorn startar men stannar direkt Bränslematning Bränsletanken är full Fel tomgångsinställning, smutsigt sughuvud eller smutsig förgasare. Tankluftning fungerar inte, bränsleledning blockerad, trasig kabel, Brytaren trasig. Dålig effekt Flera system kan vara inblandade samtidigt Motorn går på tomgång Smutsigt luftfilter, felaktig förgasarinställning, igensatt ljuddämpare, cylinderns avgaskanal är igensatt. Ingen kedjesmörjning Oljetank/oljepump Ingen olja på kedjan Oljetanken är tom. Oljespåret är smutsigt.
