HBS 65 - Slipmaskin AEG - Gratis bruksanvisning och manual

Produkttyp	Bandslipmaskin
Märke	AEG
Modell	HBS 65
Spänning	230 V ~ 50 Hz
Märkeffekt	650 W
Bandhastighet tomgång	300 m/min
Bandets dimensioner	75 x 457 mm
Vikt	3,5 kg
Ljudtrycksnivå (LpA)	85 dB(A)
Ljudeffektnivå (LWA)	96 dB(A)
Vibration (hand)	5,5 m/s²
Dammbehållarens kapacitet	1 L
Variabel hastighetsfunktion	Nej, fast hastighet
Dammutsugningssystem	Ja, med adapter för dammsugare
Ergonomiskt handtag	Ja, med softgrip-beläggning
Strömbrytare med spärr	Ja
Verktygslöst bandbyte	Ja, spännspak
Reparerbarhet	Reservdelar finns (kol, drivrem, etc.)
Underhåll	Regelbunden rengöring av dammbehållare och ventilationsöppningar
Ingående tillbehör	En slippapper korn 80, dammsugningsadapter

Vanliga frågor - HBS 65 AEG

Hur byter man slippapper på bandslipmaskinen AEG HBS 65?

För att byta band, tryck på spännspaken för att lossa det använda bandet. Ta bort det och placera det nya bandet centrerat på rullarna. Släpp spaken för att spänna bandet. Justera styrningen om nödvändigt.

Hur justerar man bandstyrningen så att bandet inte driver?

Använd justeringsratten för styrningen som sitter på sidan av slipmaskinen. Vrid den lätt åt ena eller andra hållet medan bandet roterar för att centrera bandet på rullarna. Gör gradvisa justeringar.

Vilken effekt har slipmaskinen AEG HBS 65?

Slipmaskinen AEG HBS 65 har en märkeffekt på 650 W, vilket gör att den effektivt kan slipa trä, metall och andra material.

Hur använder man dammutsugning med en dammsugare?

Slipmaskinen är utrustad med en adapter för dammsugare. Anslut helt enkelt dammsugarslangen till utsugets utlopp. Se till att dammsugaren är lämplig för fint damm för maximal effektivitet.

Vilka kornstorlekar på slippapper rekommenderas för trä?

För trä, börja med ett grovt korn (40-60) för grovslipning, sedan ett mellankorn (80-120) för utjämning, och avsluta med ett finkorn (180-240) för finish. Anpassa kornet efter träslag och önskat resultat.

Hur underhåller man slipmaskinen efter användning?

Koppla bort slipmaskinen. Töm dammbehållaren och rengör ventilationsöppningarna med en mjuk borste. Kontrollera slippapperets skick och byt ut det om det är slitet. Förvara apparaten på en torr plats.

Har slipmaskinen variabel hastighet?

Nej, AEG HBS 65 har en fast bandhastighet på 300 m/min. Det förenklar användningen och passar de flesta sliparbeten.

Vilka dimensioner på slippapper är kompatibla?

Kompatibla banddimensioner är 75 x 457 mm. Använd kvalitetsband anpassade till materialet som ska slipas (trä, metall, plast).

Hur byter man motorkol?

Koppla bort apparaten. Skruva av locken på kolhållarna som sitter på var sin sida av motorn. Ta bort de slitna kolen och sätt i nya med rätt orientering. Skruva tillbaka locken. En inkörning på några minuter krävs.

Vad gör man om bandet inte snurrar eller glider?

Kontrollera att bandet är korrekt spänt och centrerat. Om det glider, rengör rullarna med en torr trasa. Om problemet kvarstår, kontrollera den interna drivremmens skick eller kontakta en auktoriserad reparatör.

BRUKSANVISNING HBS 65 AEG

s Bruksanvisning Var god läs och tag tillvara dessa instruktioner.

Vedligeholdelse		Hold altid maskinens ventilationsåbninger rene.For at sikre en lang levetid skal maskinen undersøges en gang om året for slidte kul hos et autoriseret AEG-værksted.Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser).Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK-2635 Ishøj.
Tilbehør		Yderligere tilbehør med bestillingsnumre fremgår af vore kataloger.
DANSK	32	HBS 65Du har köpt en kvalitetsprodukt från Atlas Copco. Vi har byggt ett hållbart och säkert elverktyg åt Dig, men för att Du effektivt och säkert skall kunna använda Ditt elverktyg måste Du läsa igenom denna bruksanvisning. Vi är säkra på att Du gjort ett bra val genom Ditt köp av ett AEG-elverktyg från Atlas Copco.
Tekniska data.		Upptagen effekt 600 W....Bandhastighet: tomgång....190 m/minSlipbredd 65 mm....Bandlängd 410 mm....Slipyta 65x110 mm....Vikt 2,2 kg....
Säkerhetsföreskrifter		Beakta säkerhetsanvisningarna i bifogat informationsblad.Långtidsarbeten i trä eller yrkesmässig användning i material, där hätsovådlig dammbildas, rekommenderas att ansluta elverktyget till ett utsug (Atlas Copco AS 3 W).Anslut alltid verktyget till jordat eluttag vid användning utomhus.Använd alltid skyddsglasögon, skyddshandskar och hörselskydd.Avlågsna aldrig spån eller flisor när maskinen är igång.Borra inte i maskinhuset, då skyddsisoleringen kan ta skada (använd klisteretiketter).Drag alltid ur kontakten när du utför arbeten på maskinen.Maskinen skall vara frånkopplad innan den anslutes till väggurtag.Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till arbetsriktningen.Vid slipning av metall bör dammsugning ej användas på grund av gnistbildningen - brandfara!
Ljudnivåmätvärden		A-värdet av maskinens ljudnivå utgör:Ljudtrycksnivå = 89 dB (A).Ljudeffektsnivå = 102 dB (A).Använd hörselskydd!Mätvärdena har tagits fram baserande på EN 50 144.
Vibrationsmätvärden		Vibration i hand / arm är lägre än 2.5 m/s2 .Mätvärdena har tagits fram baserande på EN 50 144.
Nätanslutning		Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014.
Användning		Bandslipmaskinen är lämpad att slipa ytor på trä, plastmaterial och metall.Maskinen får endast användas för normalbruk.
SVENSKA	33	HBS 65

Kort beskrivning

Dammpåse

Spännarm

Slipbandsunderlägg

Justerskruv för bandlöpningen

Integrerad dammutsugning

Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna.

Byte av slipband

Före bandbytet omställes bandet under gång, genom att bandjusteringsskurven vrides åt vänster. Bandet skall löpa 2-3 cm över rullarna, mot maskinens öppna sida. Denna justering görs för att det nypålagda bandet ej skall gå emot maskinens hölje.

Drag alltid ur kontakten när du utför arbeten på maskinen.

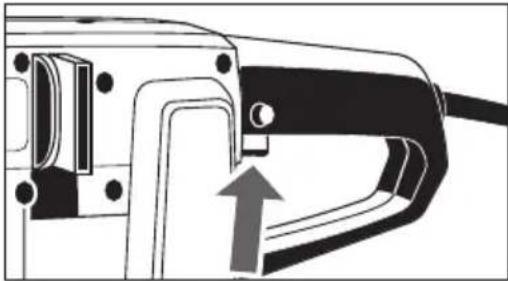

1. Skjut spännarmen framåt.
2. Tag bort det förbrukade bandet och lägg in ett nytt. Se till att pilen på bandets insida stämmer överens med pilriktningen på maskinen.
3. Skjut tillbaka spännarmen.
4. Under provkörningen riktas bandet med justerskruven så att bandet löper kant i kant med slipbandsunderlägget.

In-/urkoppling		Temporärt användandeStarta: tryck in strömbrytaren.Stopp: släpp strömbrytaren.
		Kontinuerlig användningStarta: tryck först in strömbrytaren sedan läsknappen och släpp strömbrytaren.Stopp: tryck in strömbrytaren utan att röra stoppknappen.
		Hål maskinen med båda händerna när den tillkopplas och se till att den ej ligger an mot arbetsstycket.

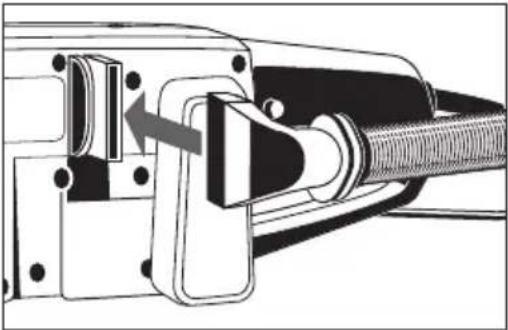

Dammutsug		Skjut dammpåse med utsugsstos på maskines utblåskanal.Töm dammpåsen när sugeffekten minskar.
		Vid stora dammängder kan sugslang ø 26 mm anslutas till utsugsstos. Denna passar till Atlas Copco Våt- och torrsugare och vanlig dammsugare.
		Vid slipning av metall bör dammsugning ej användas på grund av gnistbildningen - brandfara!
Hanterings-anvisning		För maskinen vid slipning utan speciellt tryck. Maskinens egenvikt är tillräckling för en good slipeffekt.
Stationär anordning (Tillbehör*)		Stationärt sliper man både horisontellt och vertikalt.Montering: Skruva i hop plastfoten och fäst den med två tvingar på arbetsbanken.* Ingår ej i leveransomfånget, erhålles som tillbehör.
SVENSKA	35		HBS 65

Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, enl. bestämmelser och riktlinjerna 98/37/EG, 73/23/EWG, 89/336/EWG
