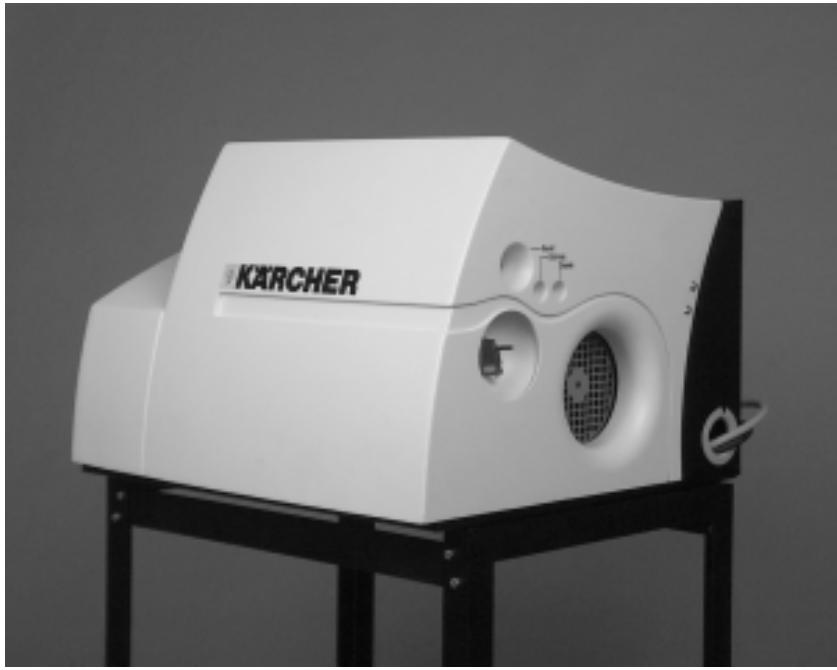

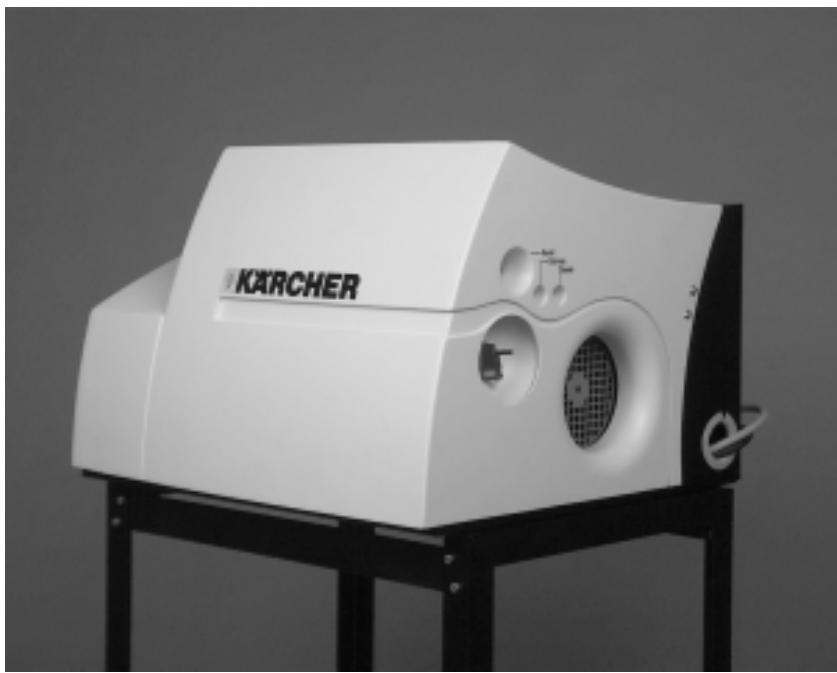

BRUKSANVISNING HD 600 CH KARCHER
■ fagfolk på sitt område.
Fare!

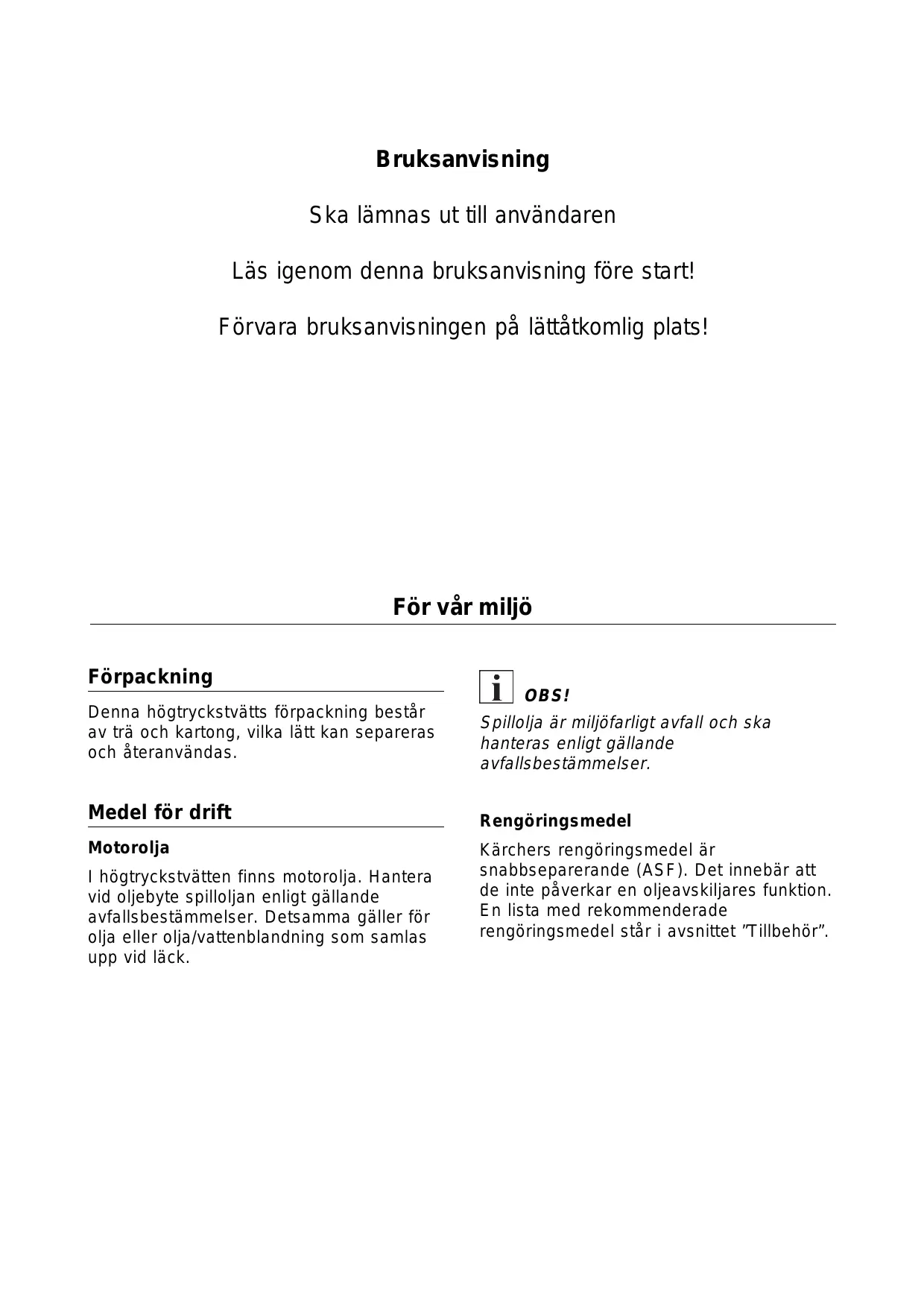

Bruksanvisning Svenska
Ska lämnas ut till användaren
Läs igenom denna bruksanvisning före start!
Förvara bruksanvisningen på lättåtkomlig plats!
För vår miljö
Förpackning
Denna högtryckstvätts förpackning består av trä och kartong, vilka lätt kan separeras och återanvändas.
Medel för drift
Motorolja
I högtryckstvätten finns motorolja. Hantera vid oljebyte spilloljan enligt gällande avfallsbestämmelser. Detsamma gäller för olja eller olja/vattenblandning som samlas upp vid läck.
OBS!
Spillolja är miljöfarligt avfall och ska hanteras enligt gällande avfallsbestämmelser.
Rengöringsmedel
Kärchers rengöringsmedel är snabbseparerande (ASF). Det innebär att de inte påverkar en oljeavskiljares funktion. En lista med rekommenderade rengöringsmedel står i avsnittet "Tillbehör".
A. För din säkerhet
- Risker
- Säkerhetsanvisningar och tips
- Riskkällor
- Risker genom tillbehör
- Bullerskydd
- Arbetsplatser
- Tillåtna användare
- Personlig skyddsutrustning
- Säkerhetsåtgärder på arbetsplatsen
- Skyddsanordning
- Nödfall
- Direktiv och föreskrifter
- Avsedd användning
F. Felsökning
G. Tillbehör
H. Installation
- Uppställning
- Anslutningar
- Högtryck
- Uppställning av kemtank
- Vattnets hårdhet
- Före start

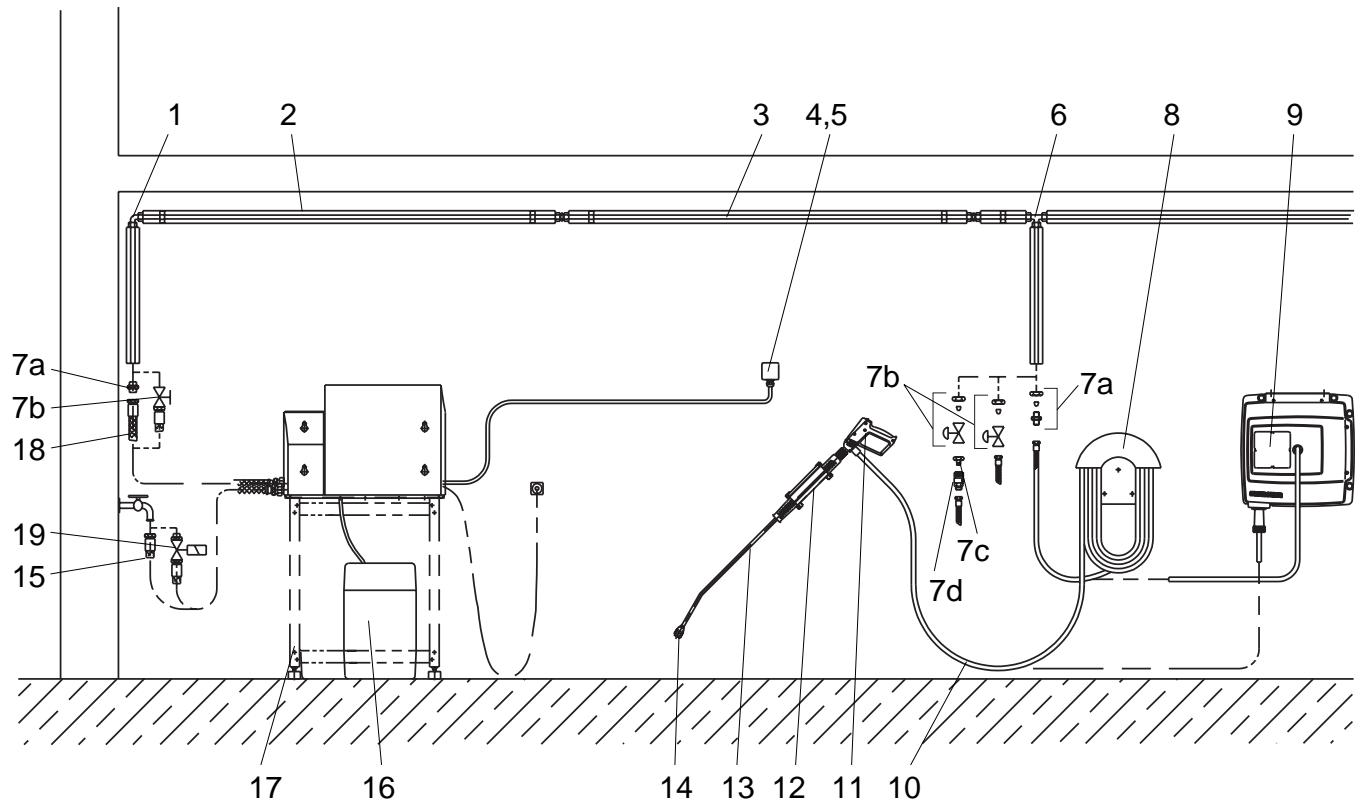

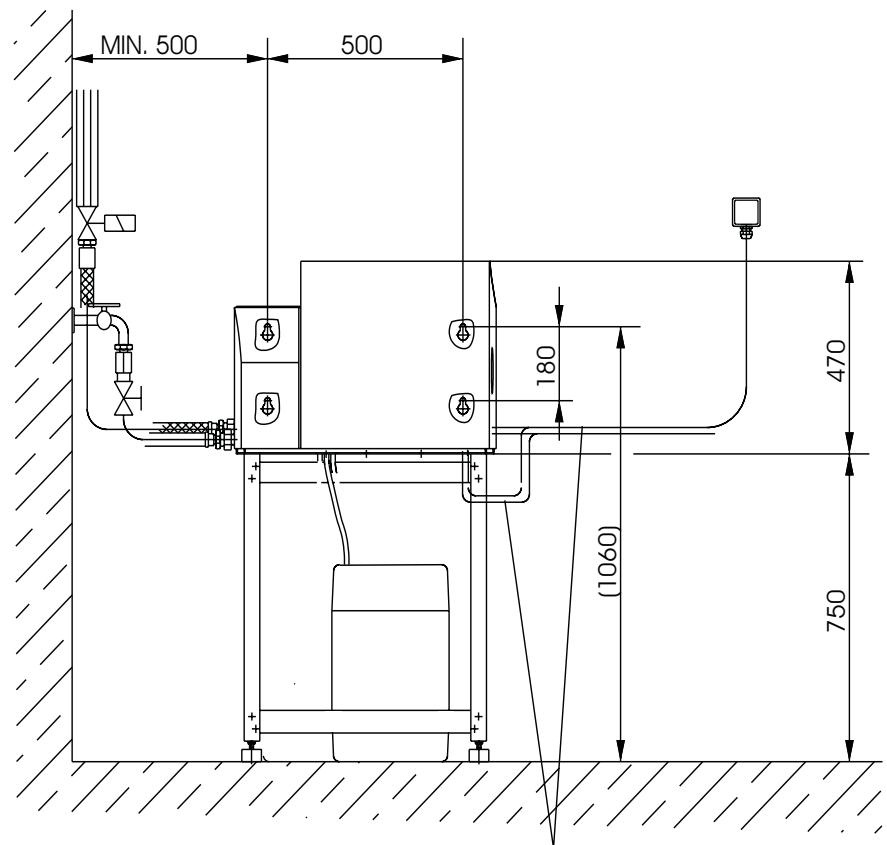

- Uppställningsritning
I. Kundtjänst
B. Drift
- Manöverorgan
- Frånslagning vid nödfall
- Manöverpanel på maskinen
- Inställning
- Stopp
- Frostskydd
- Driftuppehåll
C. Funktion
- Flödesschema
- Beskrivning
D. Tekniska data
- HD 600 C(H)
- HD 1000 C(H)
- HD 1400 C(H)

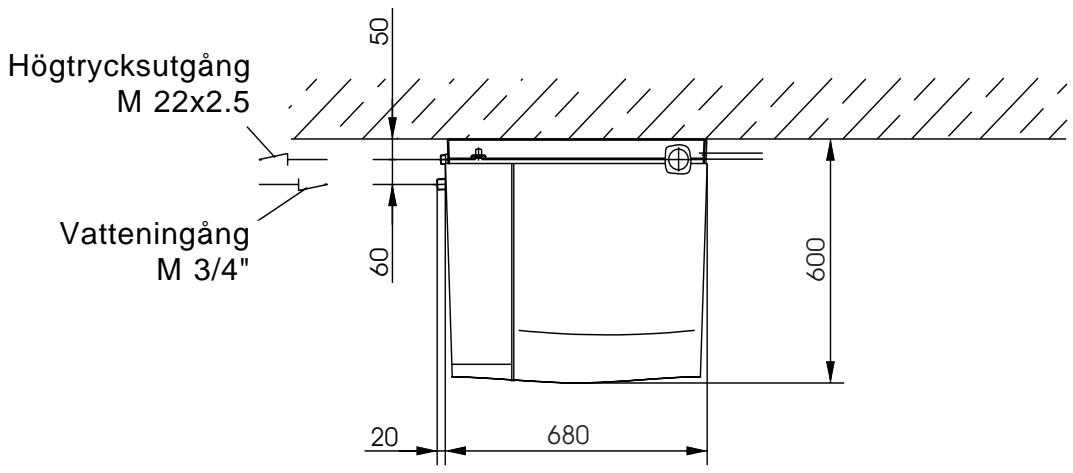

- Måttritning
E. Underhåll
- Översikt
- Skötselanvisningar
- Skötselschema
- Oljebyte
- Avkalkning
1. Risker
Vid felanvändning eller missbruk kan fara för liv och lem uppstå.
All personal som har med uppställning, igångsättning, handhavande, skötsel och reparation att göra
■ måste vara särskilt utbildad
■ och ha läst och förstått denna bruksanvisning
2. Säkerhetsanvisningar och tips
I denna bruksanvisning används följande symboler:
Livsfara!
Hänvisar till en överhängande fara. Om denna varning ej följs uppstår risk för liv och lem.
Se upp!
Hänvisar till att en farlig situation kan uppstå. Om denna varning ej följs kan lätta person- och/eller sakskador uppstå.
OBS!
Hänvisar till tips och viktig information.
3. Riskkällor
Vattnet i anläggningen står delvis under högt tryck och kan spruta ut genom defekta delar. Därvid uppstår risk för skador och eventuellt brännskador.
Allmänna risker
Livsfara!
Risk för skada genom utträdande och eventuellt het vattenstråle.
Även om anläggningen stängts av med nödstoppsbrytaren, står den under högt tryck. Avlägsna trycket genom att öppna ett spolhandtag.
■ Risk för brännskada genom heta anläggningsdelar.
Berör ej oisolerade rörledningar och slangkopplingar vid drift med hett vatten. Håll spolröret endast i handtaget.
■ Risk för skada genom omkringflygande delar.
Omkringflygande delar eller föremål kan skada människor eller djur. Rikta aldrig vattenstrålen mot ömtåliga eller lösa föremål.
■ Explosionsrisk.
Denna anläggning får ej användas i explosionsfarliga rum.
■ Explosionsrisk.
Risk för skada genom defekt anläggning. Högtryckstvätten får ej arbeta med andra vätskor än vatten, särskilt inte med brännbara eller frätande vätskor.
■ Hälsorisk genom rengöringsmedel.
Vid tillsatt rengöringsmedel är vattnet farligt att förtära!
Risker genom defekt anläggning
Livsfara!
Risk för skada genom utträdande och eventuellt het vattenstråle.
Anläggningen får endast användas när huven är stängd.
Kontrollera högtrycksslang, rörledningar inkl armatur och spolrör före varje användning.
Byt genast otäta komponenter och täta otäta ställen.
Risker vid åtgärder på anläggningen
Underhåll och reparation får endast utföras av
■ särskilt utbildad personal
■ eller auktoriserad kundtjänst.
Livsfara!
■ Risk för skada genom utträdande och eventuellt het vattenstråle.
Avlägsna trycket före varje åtgärd på anläggningen och låt högtryckstvätten svalna vid hetvattendrift.
■ Risk för elektriska stötar.
Slå från och lås huvudströmbrytaren före alla åtgärder på anläggningen.
4. Risker genom tillbehör
Genom spolrörets munstycke kommer en stark vattenstråle. Beakta därför följande vid användning:
Livsfara!
■ Risk för elektriska stötar.
Rikta aldrig vattenstrålen mot
- elektriska apparater eller elanläggningar
- inkl denna anläggning.
Alla strömförande delar i arbetsområdet måste vara isolerade mot vatten.
Livsfara!
■ Risk för skada.
Risk för frätskada genom rengöringsmedel.
Risk för brännskada genom hett vatten.
Rikta aldrig vattenstrålen mot människor eller djur.
Beakta säkerhetsanvisningarna för rengöringsmedlen och säkerhetsanvisningarna i rengöringsmedlens EU-säkerhetsdatablad.
■ Olycksrisk genom defekt.
Däck och ventiler får endast rengöras med flatstråle på minst 30 cm avständ.
■ Risk för skada genom utträdande och eventuellt het vattenstråle.
Endast Kärchers högtrycksslangar är optimalt anpassade till anläggningen.
Kärcher ikläder sig inget ansvar om andra slangar används.

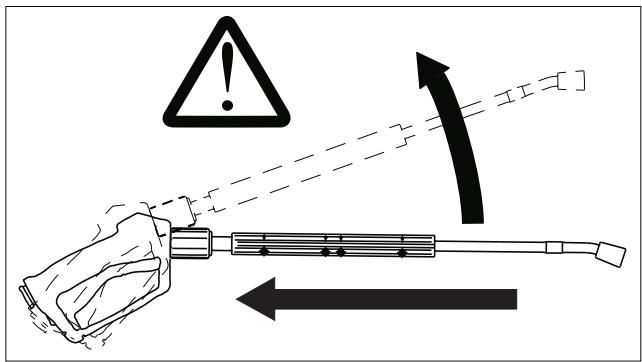

Vattenstrålen har en rekylerande effekt på spolhandtaget så, att en uppåtriktad kraft verkar på det böjda spolröret.
■ Risk för skada genom rekyl.
Spolrörets rekyl kan få dig att tappa balansen och spolröret. Spolröret kan i så fall flyga runt och skada andra människor. Se därför till att du alltid står stadigt och håll alltid fast spolhandtaget ordentligt. Kläm aldrig fast spolhandtagets avtryckare.
■ Risk för skada genom defekt slangkoppling.
Kontrollera dagligen att kopplingen sitter ordentligt och att den är tät.
Livsfara!
Risk för hälsan genom hälsovådliga ämnen.
- Spruta aldrig asbesthaltiga föremål.
- Spruta aldrig föremål som kan innehålla hälsovådliga ämnen.
■ Risk för förgiftning.
Risk för frätskador.
Brandfara.
Förvara rengöringsmedel oåtkomligt för obefogade.
Beakta säkerhetsanvisningarna för rengöringsmedel.
5. Bullerskydd
Anläggningens ljudnivå ligger på ca 80 dB(A). Därför är hörselskydd inte nödvändigt på uppställningsplatsen.
På arbetsplatsen (t ex vid spolhandtaget) kan man utgå från att ljudnivån är avsevärt högre och att det därför är lämpligt att använda hörselskydd.
6. Arbetsplatser
Vid pumpenheten kopplas anläggningen endast till och från. Ytterligare arbetsplatser är beroende på anläggning vid tillbehören (sprutanordningarna) som är anslutna till vattenledningen.
7. Tillåtna användare
Endast särskilt utbildad personal som fyllt 18 år får använda anläggningen.
I undantagsfall får ungdomar som fyllt 16 år för utbildningsändamål använda anläggningen under uppsikt.
Dessutom måste gällande lokala bestämmelser beaktas.
Inom arbetsområdet är användaren ansvarig gentemot tredje person.
Ansvarigheten för de olika åtgärderna på anläggningen måste vara klart uppdelad. Oklarhet i detta fall är en säkerhetsrisk.
Ansvarig måste
■ se till att användaren erhåller en bruksanvisning
- och förvissa sig om att denne läst och förstått bruksanvisningen.
8. Personlig skyddsutrustning
Använd hörselskydd vid rengöring av ljudförstärkande delar.
■ Använd lämplig skyddsklädsel mot vatten.
9. Säkerhetsåtgärder på uppställningsplatsen
Livsfara!
Risk för skada genom att anläggningen faller ner. Väggmonteringen måste vara riktigt utförd. Därvid måste hänsyn tas till väggens hållfasthet.
10. Skyddsanordningar
■ Anläggningen stoppas med NÖDSTOPP-brytaren.
- Alla varma delar utom vatteninloppet högtrycksutloppet är skyddade mot beröring.
11. Vid nödfall
■ Ställ strömbrytaren på "0".
■ Stäng av vattentillförseln.
■ Reducera vattentrycket genom att trycka på spolhandtagets avtryckare.
12. Direktiv och föreskrifter
■ För denna anläggning gäller i Tyskland direktivet för Flüssigkeitsstrahler VBG ZH 1/406. Utgivare är "Hauptverband der gewerblichen Berufsgenosenschaften". Direktiven kan beställas hos: Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln.
- Enligt dessa direktiv måste bl a anläggningen kontrolleras av sakkunnig minst en gång om året. Kontrollens resultat måste antecknas.
- I slutet av denna bruksanvisning finns ett formulär för att anteckna kontrollresultatet.
- Kärchermontörer är sakkunniga och kan genomföra denna kontroll.
■ Dessutom gäller arbetarskyddsföreskrifterna "Arbeiten mit Flüssigkeitsstrahlern", VBG 87 och förordningen gällande farliga ämnen VBG ZH 1/220.
■ Beakta dessutom gällande lokala föreskrifter rörande anslutning av elektricitet, vatten och avlopp.
■ Anslutning får endast utföras av Kärchers kundtjänst eller auktoriserad personal.
13. Avsedd användning
Denna anläggning transporterar vatten med högt tryck till högtryckstvättar. Vid behov tillsätts rengöringsmedel.
Anläggningen installeras fast i ett torrt och frostfritt rum.
Temperaturen på uppställningsplatsen får ej överstiga 40 °C. Högtrycksvattnet fördelas via ett fast installerat rörsystem.
Viktigt!
Endast rent vatten får användas i systemet. Smutsigt vatten leder till onödigt slitage eller avlagringar i högtryckstvätten.
Nödvändig vattenkvalitet:
| pH-Wert | 6,5...9,5 |
| elektrisk ledningsförmåga | unter 2000 μS/cm |
| sedimenterande ämnen | unter 0,5 mg/l * |
| bortfiltrerbara ämnen(partikelstorlek under 0,025 mm) | unter 20 mg/l |
| kolväte | unter 20 mg/l |
| klorid | unter 300 mg/l |
| kalcium | unter 85 mg/l ** |
| sammanlag hårdhet | unter 15°dH ** |
| järn | unter 0,5 mg/l |
| mangan | unter 0,05 mg/l |
| koppar | unter 0,02 mg/l |
| fritt från lukt | |
| * provvolym 1l / sedimenteringstid 30 minuter |
| ** vid högre värden är avkalkningsåtgärder nödvändiga |

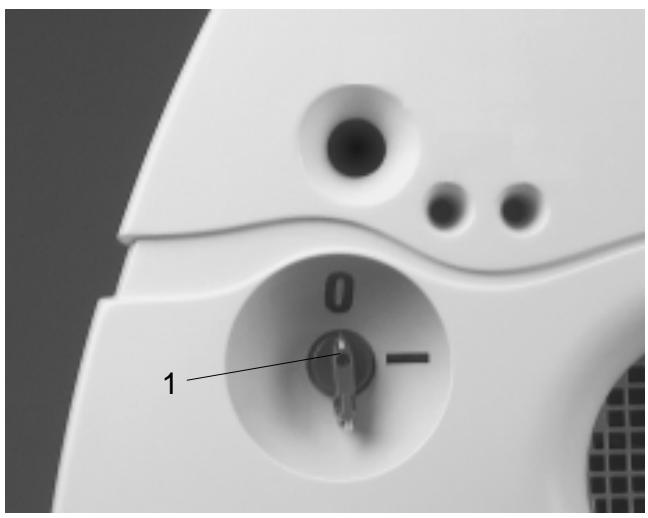

1. Manöverorgan
| Knapp | Funktion |
| 1 | NÖDSTOPP, huvudströmbrytare | kopplar till och från systemetstartar beredskapstidenfungerar samtidigt som nödstoppsknapp |
| 2 | Doseringsventil, rengöringsmedel | För inställning av rengöringsmedlets koncentration i vattenstrålen |
| 3 | Fjärrupplåsning (tillval) | startar anläggningen när beredskapstiden utgått |
2. Frånslagning vid nödfall
■ Ställ huvudströmbrytaren på "0".
■ Stäng av vattentillförseln.
■ Reducera vattentrycket genom att hålla spolhandtagets avtryckare intryckt.
3. Handhavande vid pumpenheten
Igångsättning
■ Öppna vattentillförseln.
■ Ställ huvudströmbrytaren på "I".
■ Rengör
Etersläpning
Vid en rengöringspaus på mer än 1 sekund stannar pumpen. Samtidigt startas den inställbara beredskapstiden.
Se upp!
Risk för skada. När kemtanken är tom suger pumpen in luft. Därigenom störs spolhandtagets automatiska frånslagning när avtryckaren släpps. Pumpen tar skada om den arbetar utan vatten längre tid. Kontrollera och fyll därför på kemtanken regelbundet.
Beredskapstid
Inom beredskapstiden startar anläggningen automatiskt när spolhandtagets avtryckare trycks in. Beredskapstiden kan ställas in mellan 2 och 8 minuter.
Återställning av driftberedskap
■ Slå från och därefter åter till huvudströmbrytaren eller tryck på fjärrupplåsningsknappenn
4. Inställning
Nedan beskrivna inställningar görs av montören vid första igångsättningen. Ändringar görs på följande sätt.
Fara!
Risk för elektriska stötar. Slå från och lås huvudströmbrytaren innan elskåpet öppnas.

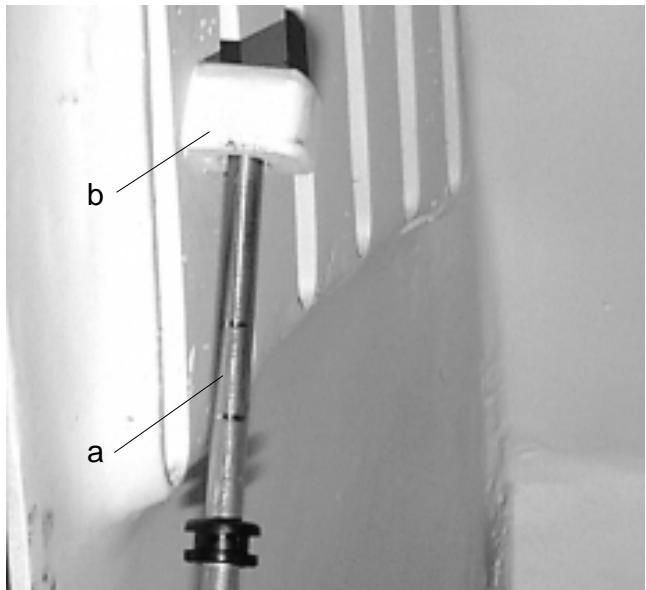

Öppna huven
■ Lyft huven i den framkanten.
■ Sväng upp stödet (a) och för in det i hållaren (b) så, att huven ej kan falla ner igen.
Stänga huven
Se upp!
Risk för fastklämning. Håll händerna så, att de inte kan klämmas fast mellan huven och underdelen när huven stängs.
■ Håll fast stödet (a).
■ Lyft huven något.
■ Fäll ner stödet.
■ Sväng ner huven.
Rengöringsmedlet sugs av högtryckspumpen direkt från en extern kemtank.

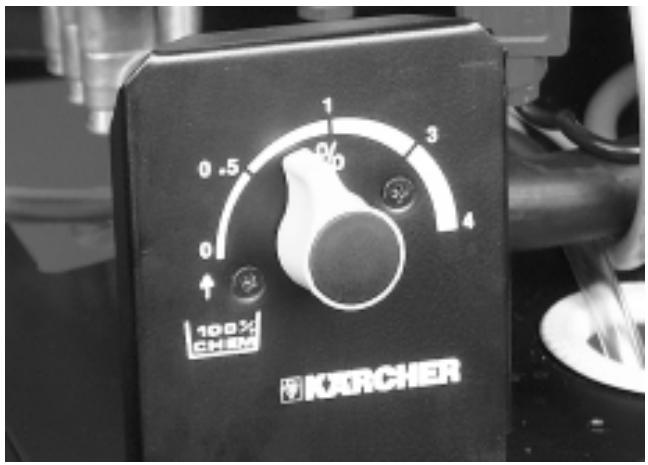

Rengöringsmedlets dosering ställs in på doseringsventilen (2) i maskinen. Det inställda värdet motsvarar den procentuella andelen rengöringsmedel i vattenstrålen.
Viktigt!
Ställ doseringsventilen på läge 4 för avluftning av rengöringsmedlets sugledning. För snabbare avluftning: Tryck ihop sugslangen vid flottörbehållaren när pumpen är igång.

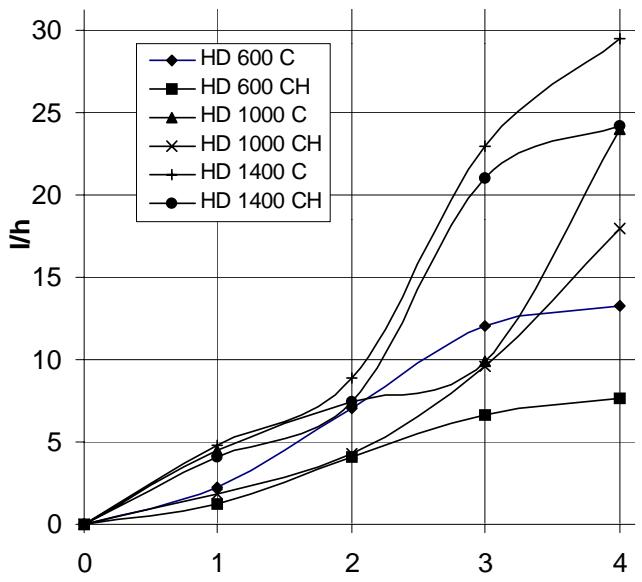

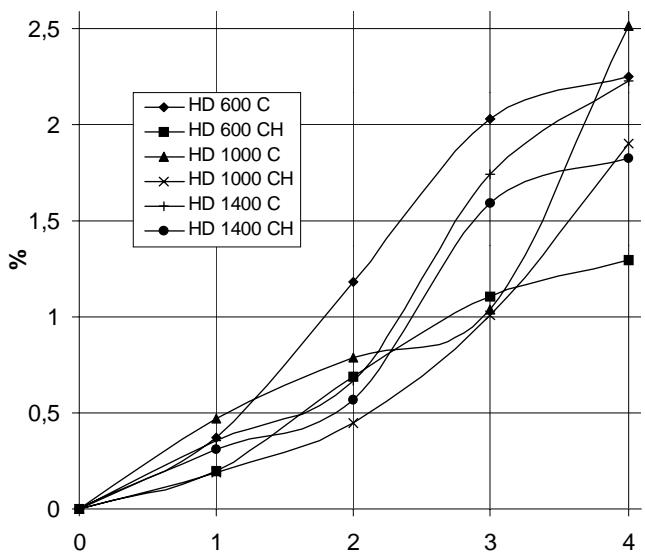

Nedanstående diagram visar den insugna mängden rengöringsmedel för doseringsventilens olika lägen.
line
| x | HD 600 C | HD 600 CH | HD 1000 C | HD 1000 CH | HD 1400 C | HD 1400 CH |
|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 2 | 1 | 4 | 5 | 4 | 4 |
| 2 | 7 | 4 | 8 | 9 | 8 | 7 |
| 3 | 12 | 6 | 10 | 12 | 12 | 21 |
| 4 | 13 | 7 | 24 | 18 | 24 | 29 |
line
| Time | HD 600 C | HD 600 CH | HD 1000 C | HD 1000 CH | HD 1400 C | HD 1400 CH |
|------|----------|-----------|-----------|------------|-----------|------------|
| 0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 1 | 0.3 | 0.2 | 0.4 | 0.3 | 0.3 | 0.3 |
| 2 | 1.2 | 0.7 | 0.8 | 0.5 | 0.6 | 0.6 |
| 3 | 2.0 | 1.1 | 1.7 | 1.7 | 1.6 | 1.6 |
| 4 | 2.3 | 1.3 | 2.5 | 1.9 | 1.8 | 1.8 |
Beredskapstid

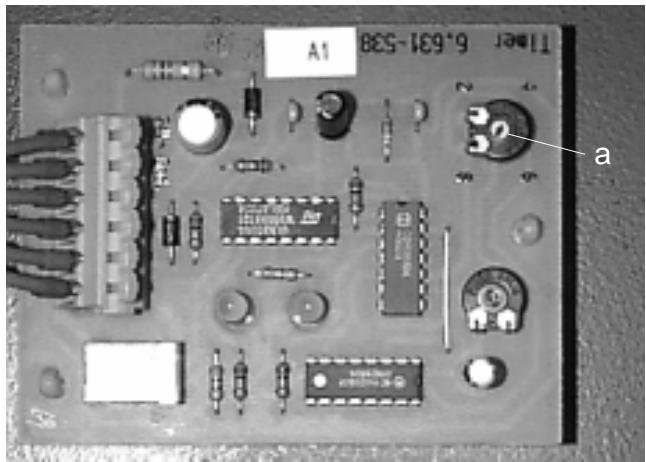

Beredskapstiden ställs in med potentiometern (a) på kretskortet.
Tiden kan ställas in mellan 2 och 8 minuter. Kretskortet är försett med en enkel skala med riktvärden.
Tillbyggnadssats för avhärdare (tillval)
Fråga hos vattenverket hur hårt vattnet är eller mät en hårdhetsmätare (best.nr 6.768-004).

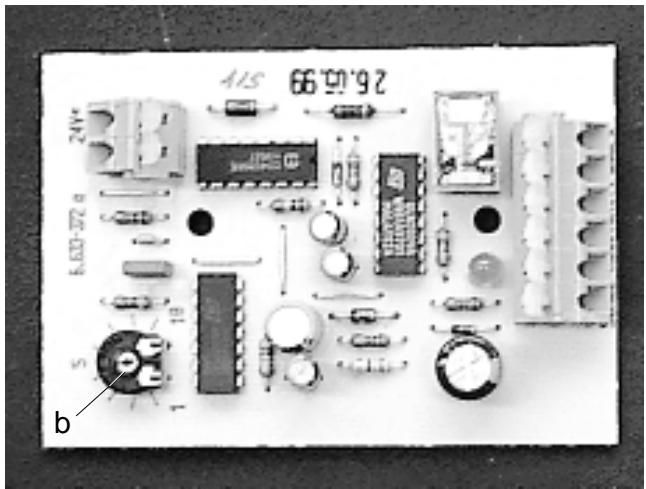

■ Inställning av impulsgivare.
Inställningen görs med potentiometern (p) på avhärdarkretskortet.
Rätt inställning framgår av tabellen.
| Vattenhårdhet (°dH) | 5 | 10 | 15 | 20 | 25 |
| Skala | 2 | 3,5 | 4,5 | 6 | 6,5 |
| Paus (Sec.) | 50 | 40 | 31 | 22 | 16 |
Exempel
Ställ in skalan på 6 för en vattenhärdhet på 15 °dH. Därav framgår en paus på 31 sekunder, dvs magnetventilen öppnar var 31:a sekund (ett kort klick hörs).
5. Stopp
■ Ställ nödstoppsbrytaren på 0.
■ Stäng vattentilloppet.
■ Håll spolhandtagets avtryckare intryckt tills vattentrycket försvunnit.
■ Spärra spolhandtaget.
6. Frostskydd
Anläggningens vattenförande delar måste skyddas mot frost, eftersom de annars kan förstöras. Anläggningen ska ställas upp i frotskyddat rum. Vattenledningar utomhus måste vara frostsäkra (t ex isolerade eller uppvärmda eller måste tömmas vid frost).
7. Driftuppehåll
Frost- och korrosionsskydda anläggningen vid längre driftuppehåll genom att pumpa igenom frostskyddslösning.

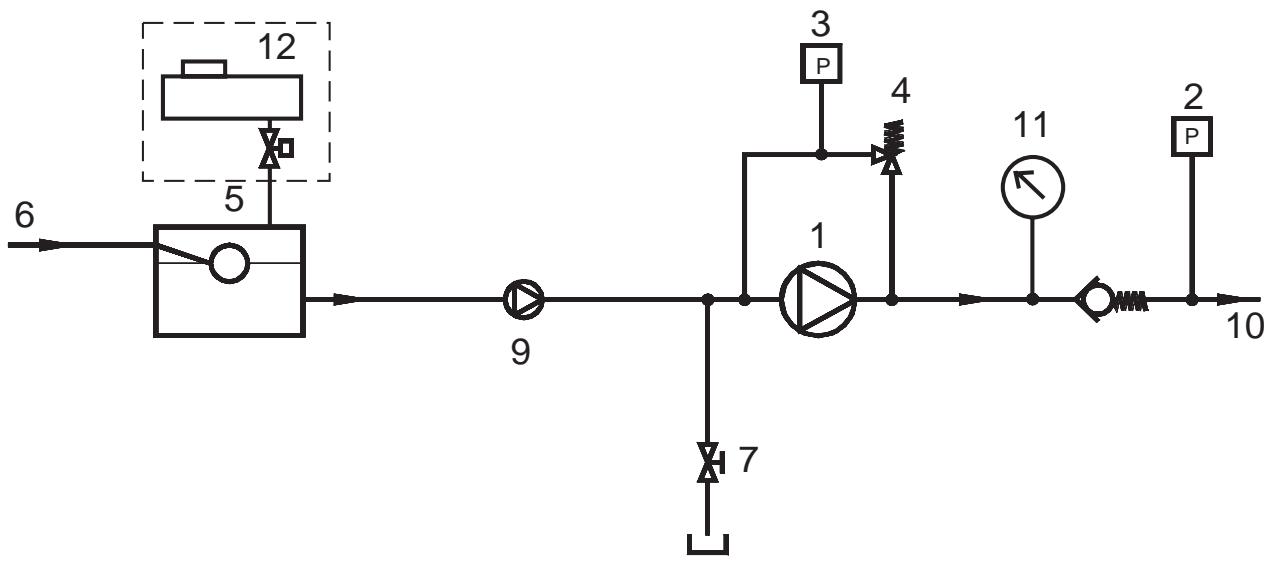

1. Flödesschema


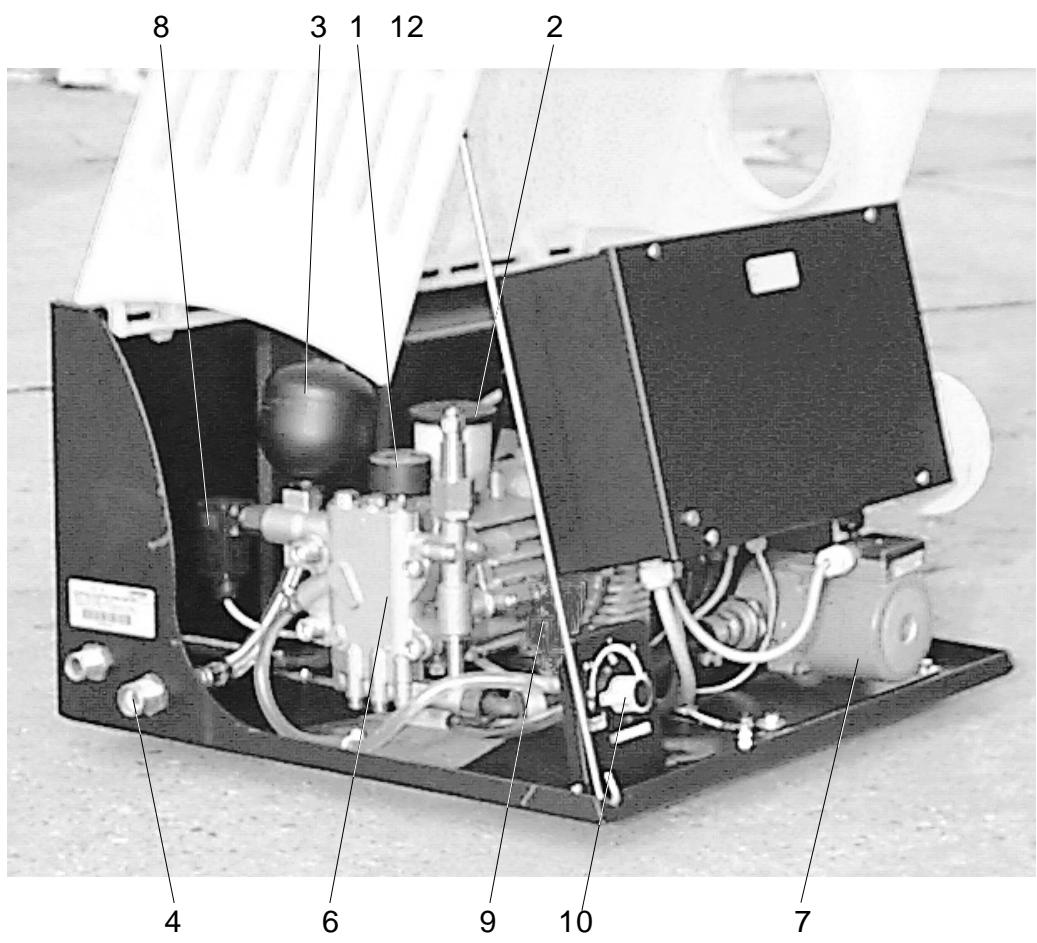

1 Högtryckspump
2 Pressostat, högtryck
3 Pressostat, lågtryck
4 Mängdreglering
5 Flottörbehållare
6 Vatteningång
7 Rengöringsmedel, manuell dosering
9 Pump, varmvatten (endast vid HD xxxx CH)
10 Högtrycksutgång
11 Manometer (arbetstryck)
12 Tillbyggnadssats för avhärdare (tillval)
Vid användning av hela vattenmängden strömmar vattnet via
■ vatteningång (6)
■ flottörbehållare (5)
■ pump för varmvatten (9) (endast vid HD xxxx CH)
■ högtryckspump (1)
■ till högtrycksutgången (10).
Användning av en del av vattnet
Om endast en del av det vatten som pumpen transporterar används, strömmar restvatnet via
■ mängdregleringen (4)
■ tillbaka till högtryckspumpens (1) sugsida.
Rengöringsmedel
Rengöringsmedlet sugs in av högtryckspumpen (1) via manuell rengöringsmedelsdosering (7)
Automatisk pumpstart
Om systemtrycket sjunker under beredskapstiden genom att en förbrukare öppnas startar motsvarande pressostat (2) pumpen.
Automatisk frånslagning
Om vattenflödet stiger i mängdregleringen (4) genom att lite eller inget vatten
används, stiger även trycket vid pressostaten för lågtryck (3). Om trycket överskrider ett visst gränsvärde, inleds frånslagningen:
■ Efter en sekund stannar pumpen och beredskapstiden startar.
■ Om vatten används under beredskaptiden, startar pumpen igen.
När beredskapstiden utgår startas systemet genom från- och tillslagning av huvudströmbrytaren (nödstoppsknappen) eller genom att trycka på fjärrupplåsningsknappen (tillval).
| | HD 600 C1.211-101 | HD 600 CH1.211-201 | HD 600 C1.211-102 | HD 600 CH1.211-202 | HD 600 C1.211-103 | HD 600 CH1.211-203 | HD 600 C1.211-104 | HD 600 CH1.211-204 |
| Ström | | 3~, 50 Hz | 3~, 50 Hz | 3~, 60 Hz | 3~, 60 Hz |
| Spänning | V | 400 | 230 | 230 | 460 |
| Max effektupptagning(vid 20° vattentemperatur) | kW | 3,8 |
| Elektrisk matarledning | mm2 | 4 x 2,5 |
| Säkring | A trög | 16 |
| Kapacitet | l/tim | 590 |
| Arbetstryck | bar | 160 |
| Max arbetsövertryck | bar | 165 |
| Min vattentillförsel | l/tim | 600 |
| Max inloppstemperatur | °C | 60 | 80 | 60 | 80 | 60 | 80 | 60 | 80 |
| Min hydrauliskt tryck | bar | 2 |
| Max hydrauliskt tryck | bar | 6 |
| Matarledningens vidd | mm | DN 13 |
| Motorolja, best.nr | | 6.288-061 |
| Motorolja, påfyllningsmängd | l | 0,75 |
| Längd | mm | 680 |
| Bredd | mm | 600 |
| Höjd | mm | 470 |
| Vikt (tom) | kg | 76 | 80 | 76 | 80 | 76 | 80 | 76 | 80 |
| Ljudnivå | dB (A) | 72 |
- HD 600 C(H)
| | HD 1000 C1.042-101 | HD 1000 CH1.042-201 | HD 1000 C1.042-102 | HD 1000 CH1.042-202 | HD 1000 C1.042-103 | HD 1000 CH1.042-203 | HD 1000 C1.042-104 | HD 1000 CH1.042-204 |
| Ström | | 3~, 50 Hz | 3~, 50 Hz | 3~, 60 Hz | 3~, 60 Hz |
| Spänning | V | 400 | 230 | 230 | 460 |
| Max effektupptagning(vid 20° vattentemperatur) | kW | 5,7 |
| Elektrisk matarledning | mm2 | 4 x 2,5 |
| Säkring | A trög | 16 | 20 | 20 | 16 |
| Kapacitet | l/tim | 950 |
| Arbetstryck | bar | 150 |
| Max arbetsövertryck | bar | 155 |
| Min vattentillförsel | l/tim | 1000 |
| Max inloppstemperatur | °C | 60 | 80 | 60 | 80 | 60 | 80 | 60 | 80 |
| Min hydrauliskt tryck | bar | 2 |
| Max hydrauliskt tryck | bar | 6 |
| Matarledningens vidd | mm | DN 13 |
| Motorolja, best.nr | | 6.288-061 |
| Motorolja, påfyllningsmängd | l | 0,75 |
| Längd | mm | 680 |
| Bredd | mm | 600 |
| Höjd | mm | 470 |
| Vikt (tom) | kg | 81 | 85 | 81 | 85 | 81 | 85 | 81 | 85 |
| Ljudnivå | dB (A) | 72 |
- HD 1000 C(H)
| | HD 1400 C1.212-101 | HD 1400 CH1.212-201 | HD 1400 C1.212-102 | HD 1400 CH1.212-202 | HD 1400 C1.212-103 | HD 1400 CH1.212-203 | HD 1400 C1.212-104 | HD 1400 CH1.212-204 |
| Ström | | 3~, 50 Hz | 3~, 50 Hz | 3~, 60 Hz | 3~, 60 Hz |
| Spänning | V | 400 | 230 | 230 | 460 |
| Max effektupptagning(vid 20° vattentemperatur) | kW | 5,7 |
| Elektrisk matarledning | mm2 | 4 x 2,5 |
| Säkring | A trög | 16 | 20 | 20 | 16 |
| Kapacitet | l/tim | 1320 |
| Arbetstryck | bar | 120 |
| Max arbetsövertryck | bar | 125 |
| Min vattentillförsel | l/tim | 1400 |
| Max inloppstemperatur | °C | 60 | 80 | 60 | 80 | 60 | 80 | 60 | 80 |
| Min hydrauliskt tryck | bar | 2 |
| Max hydrauliskt tryck | bar | 6 |
| Matarledningens vidd | mm | DN 13 |
| Motorolja, best.nr | | 6.288-061 |
| Motorolja, påfyllningsmängd | l | 0,75 |
| Längd | mm | 680 |
| Bredd | mm | 600 |
| Höjd | mm | 470 |
| Vikt (tom) | kg | 81 | 85 | 81 | 85 | 81 | 85 | 81 | 85 |
| Ljudnivå | dB (A) | 72 |
- HD 1400 C(H)
4. Måttritning
1. Översikt
1 Manometer
2 Oljetank
3 Svängningsdämpare
4 Sil, vatteningång
5 Oljeavtappningsskruv
6 Högtryckspump
7 Pump (endast HDxxxxCH)
8 Pressostat, högtryck
9 Pressostat, lågtryck
10 Doseringsventil RM, manuell
12 Flottörbehållare
2. Skötselanvisningar
Villkor för en driftsäker anläggning är regelbunden skötsel enligt följande skötselschema.
Använd endast originalreservdelar eller av tillverkaren godkända reservdelar. Beakta alla tillhörande säkerhets- och användningsanvisningar. för
■ reserv- och slitdelar
■ tillbehör
■ medel för drift
■ rengöringsmedel.
Fara!
Olycksrisk vid åtgärder på anläggningen.
Vid alla åtgärder:
■ Stäng av vattentillförseln med vattenkranen.
Risk för skada genom utträdande och eventuellt het vattenstråle.
Avlägsna trycket och låt anläggningen svalna före alla åtgärder på denna.
Risk för elektriska stötar.
Slå från och lås huvudströmbrytaren före alla åtgärder på anläggningen.
Vem får utföra skötsel?
■ Driftansvarig
Åtgärder som är markerade med "driftansvarig" får endast vidtas av särskilt utbildad personal.
■ Kundtjänst
Åtgärder som är markerade med "kundtjänst" får endast vidtas av Kärchers kundtjänst.
Servicavtal
Serviceavtal är möjligt. Kontakta Kärchers kundtjänst.
- Skötselschema
| Intervall | Åtgärd | Komponent | Utförande | Av vem? |
| Dagligen | Kontroll av spolhandtag | Alla spolhandtag | Kontrollera om HT-spolhandtaget är tätt. Kontrollera spärrens funktion. byt defekta spolhandtag. | Användare |
| Kontroll av nivå | Kemtank, tillbyggnadssats för avhärdare (tillval) | Kontrollera nivån och fyll på vid behov | Användare |
| Kontroll av HT-slangar | Alla | Kontrollera slangarnas tillstånd. byt defekta slangar. Olycksrisk! | Användare |
| 1 gång i veckan eller var 40 arbets-timme | Kontroll av anläggningens tähet | Hela anläggningen | Kontrollera pumpens och ledningssystemets täthet. Tillkalla kundtjänst vid olja i spillkaret eller läck på mer än 10 droppar vatten per minut. Håll alla dräneringsöppningar fria. | Användare/ kundtjänst |
| Kontroll av oljenivå | Pump | Byt olja om den är mjölkig. I detta fall är det lämpligt att byta pumpens oljetätning (kundtjänst). | Användare/ kundtjänst |
| Kontroll av oljenivå | Pump | Kontrollera pumpens oljenivå. Min oljenivå: Kontrollöppningens mitt. Max oljenivå: Markering i pumhus. Fyll på olja (best nr 6.288-061) vid behov. | Användare |
| Kontroll av arbetstryck | Manometer på manöverpanelen | Kontrollera vattentrycket (manometer). Sök och åtgärda orsaken vid för högt eller för lågt tryck (se felsökning). | Användare |
| Kontroll av slangarnas snabb-kopplingar | Snabbkopplingar mellan uttag och HT-slang till spolhandtag | Pumpen måste vara igång. Kontrollera tätheten både i kopplat och okopplat tillstånd. Byt defekta kopplingar | Användare Kundtjänst |
| Kontroll av svängnings-dämpare | Svängningsdämpare på varje pumpsida | Defekt svängningsdämpare märks genom pumpens större vibration. Byt defekt svängningsdämpare. | Användare Kundtjänst |
| 1 gång i månaden eller var 200 arbets-timme | Rengöring av silar | Sil framför flottörtanken Tryckregulator | Stäng av maskinen och vattnet och avlägsna trycket. Demontera och rengör silarna. | Användare |
| Kontroll av flottörventil | Schwimmerbehälter | När flottörventilen är stängd får inget vatten tränga ut vid överloppet. | Användare |
| Kontroll av automatisk frånslagning | Flottörbehållare | Pumpen står stilla,eftersom inget vatten används. Öppna spolhandtaget. Om trycket i högtryckssystemet sjunker under 30 bar, måste pumpen starta. | Användare |
| Åtdragning av slang-klämmor | Pressostat | Dra åt slangklämmorna med momentnyckel. Åtdragningsmoment: 2 Nm upp till ø 28 mm6 Nm f o m ø 29 mm | Användare |
| 1 gång var sjätte månad eller var 1000 arbets-timme | Oljebyte | Högtryckspump | OBS! Risk för brännskada genom het olja. Låt pumpen svalna minst 15 minuter före oljebyte. Töm ut oljan och fyll på 0,75 l ny olja (best nr 6.288-061) på vardera pumpsida.Använd ingen annan olja! | Användare |
| Kontroll för att fastställa eventuella kalk-avlagringar | Hela vattensystemet | Att ventiler och pumper ej fungerar ordentligt kan betyda att kalkavlagringar bildats. Avkalka vid behov (se anvisning på följande sidor). | Användare med rätt att genom-föra avkalkning |
| Åtdragning av klämmor | Kopplingsskåp | Dra åt alla klämmor för komponenterna i huvudströmkretsen | Elektriker |
| 1 gång om året | Säkerhets-kontroll | Hela anläggningen | Säkerhetskontroll enligt gällande bestämmelser A12 | Sakkunnig/kundtjänst |
| Åtdragning av slang-klämmor | Alla slangklämmor | Dra åt slangklämmorna med momentnyckel. Åtdragningsmoment: 2 Nm upp till ø 28 mm6 Nm f o m ø 29 mm | Bediener |
4. Oljebyte
Fara!
Risk för brännskada genom het olja och heta anläggningsdelar. Låt pumpen svalna i 15 minuter för oljebyte.
Viktigt!
Hantera förbrukad olja enligt gällande avfallsbestämmelser.
Oljesort och oljemängd: Se tekniska data.

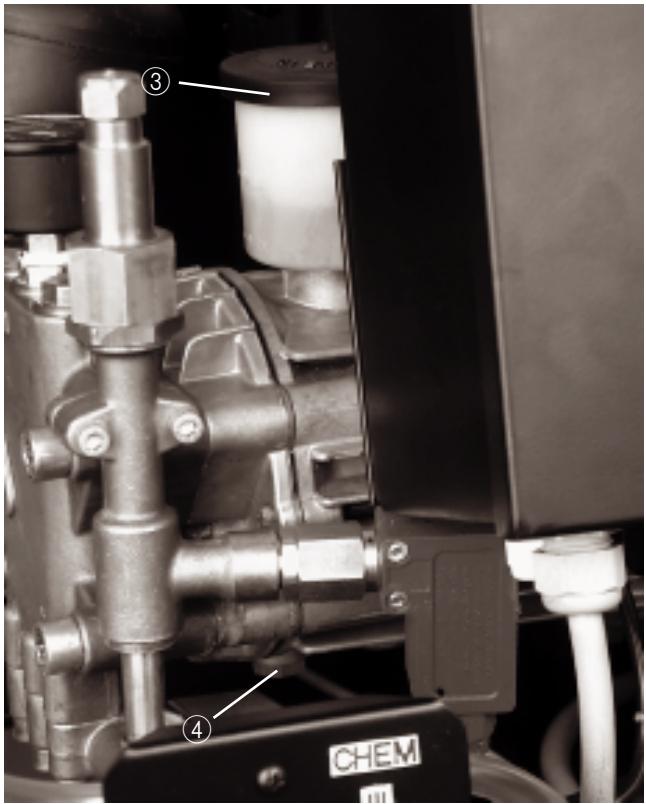

Gå vid oljebyte tillväga på följande sätt:
■ Ställ ett uppsamlingskärl för förbrukad olja under avtappningsskruven.
■ Ta av oljetankens lock ③.
■ Skruva ut avtappningsskruven ④ och låt oljan rinna ut.
■ Skruva i avtappningsskruven ④.
■ Fyll långsamt på ny olja upp till "Max"-markeringen på oljetanken.
■ Stäng oljetankens lock ③.
■ Hantera den förbrukade oljan enligt gällande avfallsbestämmelser.
5. Avkalkning
Livsfara!
Explosionsrisk genom brännbar gas!
Vid avkalkning är rökning förbjuden! Sörj för god ventilation.
Se upp!
Risk för frätskada genom syra!
Använd skyddsglasögon och
skyddshandskar.
Kalkavlagringar i vattensystemet leder till större rörmotstånd och möjligtvis till att delar inte fungerar som de ska.
För avkalkning får endast godkänd kalklösningssyra användas.
Högtrycksanläggningen ska helst avkalkas med Kärchers avkalkningsmedel (RM 100 ASF, saltsyrefritt, best nr 6.287-008 eller RM 101 ASF, saltsyrahaltigt, best nr 6.287-013)
Dessa medel är anpassade till anläggningens material. För att neutralisera syraresterna efter avkalkning rekommenderar vi att anläggningen genomspolas med en alkalisk lösning (pH-värde 7-8).
Beakta gällande föreskrifter (se anvisningar ocxh dosering på etiketten).
Tillvägagångssätt
Avkalka först flottörtanken.
Stäng av vattentillförseln. Ta av flottörtankens lock och lossa slangen på pumpens sugsida till flottörtankens pumpsida. Slut slangens fria ända och fyll på 7-procentigt avkalkningsmedel. Avlägsna alla rester fullständigt ur tanken efter avkalkning!
Avkalkning av högtrycksanläggningen
Ta av högtrycksslangen vid inmatningen och häng den i flottörtanken. Låt den i tanken förberedda avkalkningslösningen cirkulera och inverka. Skölj igenom anläggningen efter avkalkning.
Fara!
Olycksrisk vid åtgärder på anläggningen.
Vid alla åtgärder:
■ Stäng av vattentillförseln med vattenkranen.
■ Skaderisk genom utsprutande och eventuellt het vattenstråle. Reducera trycket före alla åtgärder och vänta tills anläggningen svalnat.
Risk för elektriska stötar.
Slå från och lås huvudströmbrytaren före alla åtgärder.
Vem får utföra skötsel?
■ Driftansvarig
Åtgärder som är markerade med "användare" får endast vidtas av särskilt utbildad personal.
■ Elektriker
Åtgärder som är markerade med "elektriker" får endast vidtas av elektriker
■ Kundtjänst
Åtgärder som är markerade med "kundtjänst" får endast vidtas av Kärchers kundtjänst.
| Störning | Orsak | Åtgärd | Av vem? |
| Högtryckspumpen uppnår ej tryck. | Otätt rörledningssystem på sugsidan. | Kontrollera förskruvningar och slangar | Användare |
| Vattenbrist | Åtgärda orsaken | Användare |
| Högtrycksslang otät | Byt slang | Kundtjänst |
| Rörledningssystem otätt | Åtgärda | Kundtjänst |
| Mängdreglering defekt | Kontrollera och åtgärda felet | Kundtjänst |
| Ventil i pump defekt | Byt ventiler | Kundtjänst |
| Pumpen knackar, manometervisaren svänger. | Svängningsdämparen defekt | Byt | Användare |
| Pumpen suger luft. | Kontrollera sugledningen | Användare |
| Kemtank tom | Fyll på rengöringsmedel | Användare |
| För hög vatteninloppstemperatur | Sänk vattentemperaturen | Användare |
| Vatteninlopp täppt | Rengör silen i vatteninloppet, kontrollera vattentillförseln | Användare |
| Ventiltallrik eller ventilfjäder defekt. | Byt delar | Kundtjänst |
| Förtryckspump defekt eller förkalkad. (endast vid HD xxxx CH) | Kontrollera förtryckspumpen | Användare |
| Ojämn vattenstråle | Munstycket i spolhandtaget täppt | Rengör munstycket | Användare |
| Otilräcklig vattentillförsel | Kontrollera vattentillförseln | Användare |
| Rengöringsmedel sugs ej in | För låg dosering inställd | Ställ i större dosering | Användare |
| Insugningsfiltret i kemtanken smutsigt | Rengör filtret | Användare |
| Rengöringsmedlets sugslang otät | Byt slang | Kundtjänst |
| Manuell doseringsventil RM defekt | Kontrollera resp byt doseringsventil | Kundtjänst |
| Systemet startar inte när det slås till eller när fjärrupplåsningsknap (tillval) trycks | Pressostat defekt | Byt pressostat | Kundtjänst |
| Motorskyddsbrytare utlöst p g a överström eller fasbortfall | Kontrollera de tre fasernas spänning | Kundtjänst/elektriker |
| Motorskyddsbrytare felinställd | Ställ in den enligt kopplingsschemat | Kundtjänst/elektriker |
| Strömförsörjningen avbruten | Koppla till strömmen | Användare |
| Huvudströmbrytaren frånslagen | Slå till huvudströmbrytaren | Användare |
| Motorskyddsbrytare för styrning och pump utlöst | Kontrollera | Kundtjänst/elektriker |
| Styrningssäkring på transformatorn defekt | Byt och kontrollera orsaken | Kundtjänst/elektriker |
| Kretskortet defekt | Byt och kontrollera | Kundtjänst |
| Pumpen startar inte under beredskapstiden när spolhandtaget öppnas | Pressostat eller kabel till pressostat defekt | Byt | Kundtjänst |
| Anläggningen slås ej från | Pumpen suger in luft via tom kemtank | Fyll på kemtanken, avlufta insugningsledningen | Användare |
| Pressostaten för lågtryck defekt | Byt | Kundtjänst/elektriker |
Spolhandtag med olika spolrör
Beroende på rengöringsuppgift finns olika spolrör från 250 mm till 2040 mm.
För maskinen finns munstycken med olika spridningsvinkel. Dessa monteras på spolröret och är lätta att byta.
| Benäm-ning | Sprut-vinkel | Best.nr 2.883- |
| HD 600 C (H) | 25036 | 25° | -821 |
| HD 1000 C(H) | 15060 | 15° | -391 |
| 25060 | 25° | -402 |
| HD 1400 C(H) | 25100 2 x 25050 | 25° | -408 2 x -399 |
Spolhandtagets rekyl vid användning av dessa munstycken:
| HD 600 C | 160 bar | 28 N |
| HD 1000 C | 150 bar | 30 N |
| HD 1400 C | 120 bar2 x 120 bar | 35 N2 x 28 N |
Sprutanordningen (t ex spolhandtag) ansluts med snabbkoppling.
Tillbyggnadssats, golvställ
För uppställning av pumpenheten när väggmontering ej är möjlig.
Tillbyggnadssats, avhärdare
Som förkalkningsskydd vid varmvattendrift med hårt vatten. Tillsätter vattnet avhärdare. Doseringen kan anpassas till vattnets hårdhet.
Rengöringsmedel
Rengöringsmedel underlättar rengöringsuppgifterna. På följande sida står ett urval av rengöringsmedel. Läs och följ anvisningarna på förpackningens etikett innan rengöringsmedel används.
Rengöringsmedel som innehåller salpetersyra eller aktivt klor får ej användas i denna anläggning.
Sådana rengöringsmedel skadar anläggningen.
| Användnings-område | NedsmutsningÄndamål | Rengöringsmedel | pH-värde (ca)1 %-ig lösning |
| BilindustrinBensinstationerSpeditionerosv | Damm, vägsmuts, mineralolja(på lackerade ytor) | RM 55/1000, flytande ASF **RM 22/80, pulver ASFRM 81, flytande ASFRM 803, flytande ASF | svagt alkalisktalkalisktalkalisktalkaliskt |
| Konservering ochunderhåll | RM 820 Hetvax ASFRM 821 Sprayvax ASFRM 824-Superpärlvax ASF | neutraltneutraltneutralt |
| Metall-industrin | Olja,fett,damm ochliknandedesmutsning | RM 22, pulver ASFRM 55, flytande ASFRM 81, flytande ASFRM 31, flytande ASF(stark nedsmutsning)RM 39, flytande(med korrosionsskydd) | alkalisktsvagt alkalisktalkalisktstarkt alkalisktsvagt alkaliskt |
| Livsmedels-industrin | Lätt till normalnedsmutsning,fett, oljastora ytor | RM 55, flytande ASFRM 81, flytande ASFRM 58, flytande ASF(skumrengöringsmedel)RM 31, flytande ASF * | svagt alkalisktalkalisktalkalisktstarkt alkaliskt |
| Rökharts | RM 33, flytande * | starkt alkaliskt |
| Rengöring och desinfektion | RM 32-D, flytande | alkaliskt |
| Desinfektion | RM 735-D, flytande | alkaliskt |
| Kalk,mineraliskaavlagringar | RM 25, flytande ASF *RM 59, flytande ASF(skumrengöringsmedel) | starkt surtsurt |
| Sanitärautrymmen | Kalk,urinsten,tvåletc | RM 25, flytande ASF(grundrengöring)RM 59, flytande ASF(skumrengöringsmedel)RM 68, flytande ASF | starkt surtsurtsurt |
* = endast för kort användning, tvåstegsrengöring, skölj med klart vatten.
** = ASF = udskillevenlig
ENDAST FÖR AUKTORISERAD PERSONAL
1. Uppställning
Anläggningen ska ställas upp på ett fast och jämnt underlag i ett torrt rum utan explosionsrisk och vara lättåtkomlig för tillsyn och service. Rumstemperaturen får ej överskrida 40°C.
Följande uppställningssätt är möjliga:
■ Väggmontering
■ Uppställning med hjälp av golvställ (tillbyggnadssats, tillval)
Vid väggmontering ska väggens hållfasthet förs kontrolleras. Det medlevererade monteringsmaterialet är lämpligt för betongväggar eller massiva tegelstenar vid en väggtjocklek på minst 11,5 cm. Kontakta Kärcher vid montering på andra väggtyper.
(Håltagning, se mättritning).
Fara!
Skaderisk genom vattenstrålen eller omkringflygande delar.
Alla anslutningsslangars och rörledningars skruvkopplingar måste vara täta. Endast felfria och av tillverkaren godkända skruvkopplingar och högtrycksslangar får användas.
2. Anslutningar
Vattentillförsel, högtryckssystem och ström får endast anslutas av särskilt utbildad personal. Vattentillförseln och elanslutningen måste vara konstruerad för kontinuerlig drift. Föreskrivna anslutningsvärden framgår av tekniska data. Vattenkvaliteten måste uppfylla kraven i avsnittet "A. 13 Avsedd användning".
I Tyskland gäller följande föreskrifter:
■ VDE-föreskrifterna
■ De lokala energiförsörjningsföretagens föreskrifter
Vattentillförselledningen ska förses med en avstängningsarmatur och anslutas rörligt till högtrycksanläggningen via en tryckslang.
För liten ledningsarea och för lågt inloppsvattentryck leder till vattenbrist.
Vid för högt eller ojämnt vattentryck ska en reducerventil installeras i ledningen.
På uppställningsplatsen måste det finnas ett vattenavlopp.
3. Högtryck
Anslutningen mellan den fast installerade vattenledningsystemet och anläggningen måste göras med högtrycksslang.
Det fast installerade
vattenledningssystemet ska läggas så rakt
som möjligt och isoleras och monteras
enligt gällande bestämmelser.
För att reducera tryckförlusten i högtrycksledningarna till ett minimum, rekommenderas följande ledningar:
ENDAST FÖR AUKTORISERAD PERSONAL
ENDAST FÖR AUKTORISERAD PERSONAL
| Kapacitet | Rörledning | Slangledning |
| 600 l/h | DN 15 ( 12 ") | DN 8 |
| 1000 l/h | DN 15 ( 12 ") | DN 8 |
| 1400 l/h | DN 15 ( 12 ") | DN 8 |
Vid ovanstående riktvärden måste man naturligtvis ta hänsyn till rörledningens längd och antalet ritkningsändringar och armaturer.
4. Uppställning av kemtank
Fara!
Risk för förgiftning, frätsår och brand genom felaktig hantering av rengöringsmedel.
Rengöringsmedel ska förvaras oåtkomligt för barn. Beakta anvisningarna på förpackningen.
Kemtanken ska ställas upp så, att dess botten inte ligger mer än 2 m under maskinen.
5. Vattnets hårdhet
För hårt vatten ( >15^ dH) kan leda till avlagringar och funktionsstörningar. Kontakta tillverkaren vid hårt vatten.
6. Före första start
■ Spola igenom hela högtrycksanläggningen noggrant. Kontrollera att hela högtrycksanläggningen är riktigt monterad och tät.
■ Endast vid HD xxxx CH: För den bifogade överloppsslangen på flottörbehållarens stuts och fäst den med slangklämman. För in slangändan genom anläggningens botten.
■ Anslut ström enligt tekniska data i bruksanvisningen.
■ Kontrollera eventuell kalkskyddsanordning.
■ Kontrollera vattnets tilloppsmängd och temperatur.
■ Kontrollera pumpens oljenivå.
■ Skär av spetsen på oljetankens lock på vattenpumpen innan maskinen tas i bruk första gången.
■ Endast vid HD xxxx CH: Kontrollera tryckpumpens rotationsriktning. Den måste överensstämma med pilen på huset.
■ Ställ in enligt kapitel B.4.
ENDAST FÖR AUKTORISERAD PERSONAL
ENDAST FÖR AUKTORISERAD PERSONAL

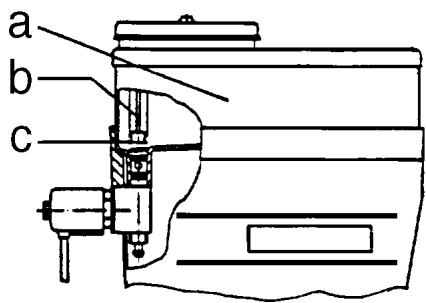

Endast vid tillbyggnadssats för avhärdare:
■ Avlägsna fjädern (c) från lockstödet (b) i behållaren (a) för avhärdarvätskan.
■ Fyll behållaren med Kärchers avhärdare RM 110 (best.nr 2.780-001).
ENDAST FÖR AUKTORISERAD PERSONAL
ENDAST FÖR AUKTORISERAD PERSONAL
7. Uppställningsritning
Elanslutning från sidan eller underifrån
ENDAST FÖR AUKTORISERAD PERSONAL
ENDAST FÖR AUKTORISERAD PERSONAL
| Pos | Installationsmaterial | Best.nr |
| 1 | Vinkelförskruvning | 6.386-356 |
| 2 | Värmeisolering | 6.286-114 |
| 3 | Rörledningssats | 2.420-004 |
| Rörledningssats, rostfritt stål | 2.420-006 |
| 4 | Fjärrupplåsning | 2.637-491 |
| 5 | Nödstoppsknapp för väggmontering | 2.744-002 |
| 6 | T-koppling | 6.386-269 |
| 7a | Skarvstycke, mässing | 2.638-180 |
| Skarvstycke, rostfritt stål | 2.638-181 |
| 7b | Avstängningsventil NW 8, förzinkat stål | 4.580-144 |
| Avstängningsventil NW 8, rostfritt stål | 4.580-163 |
| 7c | Fast snabbkopplingsdetalj | 6.463-025 |
| 7d | Lös snabbkopplingsdetalj | 6.463-023 |
| 8 | Slanghållare | 2.042-001 |
| 9 | Slangtrumma | 2.637-238 |
| Pos. | Installationsmaterial | Best.nr |
| 10 | Högtrycksslang 10 m | 6.388-083 |
| 11 | Spolhandtag | 4.775-012 |
| Spolhandtag System 2000 | 4.775-282 |
| Spolhandtag Servopress | 4.775-152 |
| 12 | Spolrörshållare | 2.042-002 |
| 13 | Spolrör 1040 mm | 4.760-220 |
| Spolrör 1050 mm System 2000 | 4.760-355 |
| 14 | Munstycke HD 601 C (H) | 2.883-821 |
| Munstycke HD 1001 C (H) | 2.883-402 |
| Munstycke HD 1401 C (H) | 2.883-785 |
| 15 | Vattenslang | 6.389-145 |
| 16 | Kemtank, 60 l | 5.070-078 |
| 17 | Delsats golvstativ, plastbehandlat | 2.210-042 |
| Delsats golvstativ, rostfritt stål | 2.210-043 |
| 18 | Högtrycksslang | 6.389-126 |
| 19 | Magnetventil, vattentillopp | 4.743-011 |
ENDAST FÖR AUKTORISERAD PERSONAL
Anläggning
Tillverkningsnr
Idrifttagningsdatum
Kontrolldatum:
Tillstånd:
Underskrift
Kontrolldatum:
Tillstånd:
Underskrift
Kontrolldatum:
Tillstånd:
Underskrift
Kontrolldatum:
Tillständ:
Underskrift
HD 600 C
1.211-101
1.211-102
1.211-103
1.211-104
HD 1000 C
1.042-101
1.042-102
1.042-103
1.042-104
HD 1400 C
1.212-101
1.212-102
1.212-103
1.212-104
HD 600 CH
1.211-201
1.211-202
1.211-203
1.211-204
HD 1000 CH
1.042-201
1.042-202
1.042-203
1.042-204
HD 1400 CH
1.212-201
1.212-202
1.212-203
1.212-204
Käyttöohje Suomi
