BRUKSANVISNING SPM-K30 YAMAHA

Stort väggmonteringsfäste

Litet väggmonteringsfäste

Ljudprojektorn med fästet

Unità con staffa

Unidad con ménsula

Tack så mycket för inköpet av Väggmonteringsfästet SPM-K30. Se till att noga läsa igenom denna monteringsanvisning innan fästet tas i bruk. Spara bruksanvisningen för eventuella framtida behov.

Vid montering av Digital Sound Projector med hjälp av detta fäste måste allt installationsarbete utföras av kvalificerad entreprenörs- eller återförsäljarpersonal. Kunden ska aldrig försöka utföra installationsarbetet själv. Felaktig eller slarvig montering kan leda till att Digital Sound Projector faller ner, vilket kan resultera i personskada.

SÄKERHETSFÖRESKRIFTER

• Följ alltid de anvisningar som ges häri när Digital Sound Projector monteras med hjälp av detta fäste. Felaktig eller slarvig montering kan leda till att Digital Sound Projector faller ner, vilket kan resultera i personskada.
• Monteringen måste vara tillräckligt stadig för att kunna bära vikten hos Digital Sound Projector, väggfästet och övriga metallbeslag för alltid, och måste även tillräckligt stadig att motstå vibrationer. Felaktig eller slarvig montering kan leda till att Digital Sound Projector faller ner, vilket kan resultera i personskada.
• För garanterad säkerhet måste alla skruvar vara ordentligt åtdragna. Lösa skruvar kan leda till att Digital Sound Projector faller ner, vilket kan resultera i personskada.
• Se noga till att lämna tillräckligt med ventilationsutrymme runt enheten, så att värme som alstras av Digital Sound Projector kan ledas bort. Underlåtenhet att sörja för tillräckligt med utrymme runt enheten kan förorsaka överhettning inuti Digital Sound Projector, vilket kan resultera i brand.
• Häng aldrig i Digital Sound Projector eller väggfästet. Om en person hänger i Digital Sound Projector eller väggfästet finns det risk att Digital Sound Projector faller ner, vilket kan resultera i personskada.
• Efter att Digital Sound Projector har monterats, bör säkerhetskontroller genomföras med jämna mellanrum. Om Digital Sound Projector används under en längre tidsperiod, kan det hända att skruvar lossnar och installationen kan försvagas till följd av tidens gång, vibrationer etc.

TILLBEHÖR

Kontrollera att alla delar som anges nedan finns med i förpackningen.

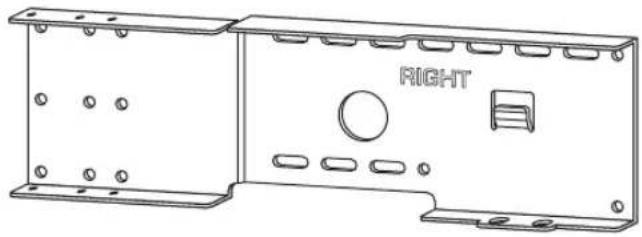

Stort väggmonteringsfäste (vänster) (x1)

Stort väggmonteringsfäste (höger) (x1)

Små väggmonteringsfästen (typ A) (x2)

Små väggmonteringsfästen (typ B) (x2)

Säkerhetsvajrar (x2)

Medföljande monteringsskruvar (M6, 16 mm) (x6)

Medföljande monteringsskruvar (M4, 10 mm) (x10)

Bricka (för M6, yttre omkrets på 16 mm) (x4)

Anmärkning

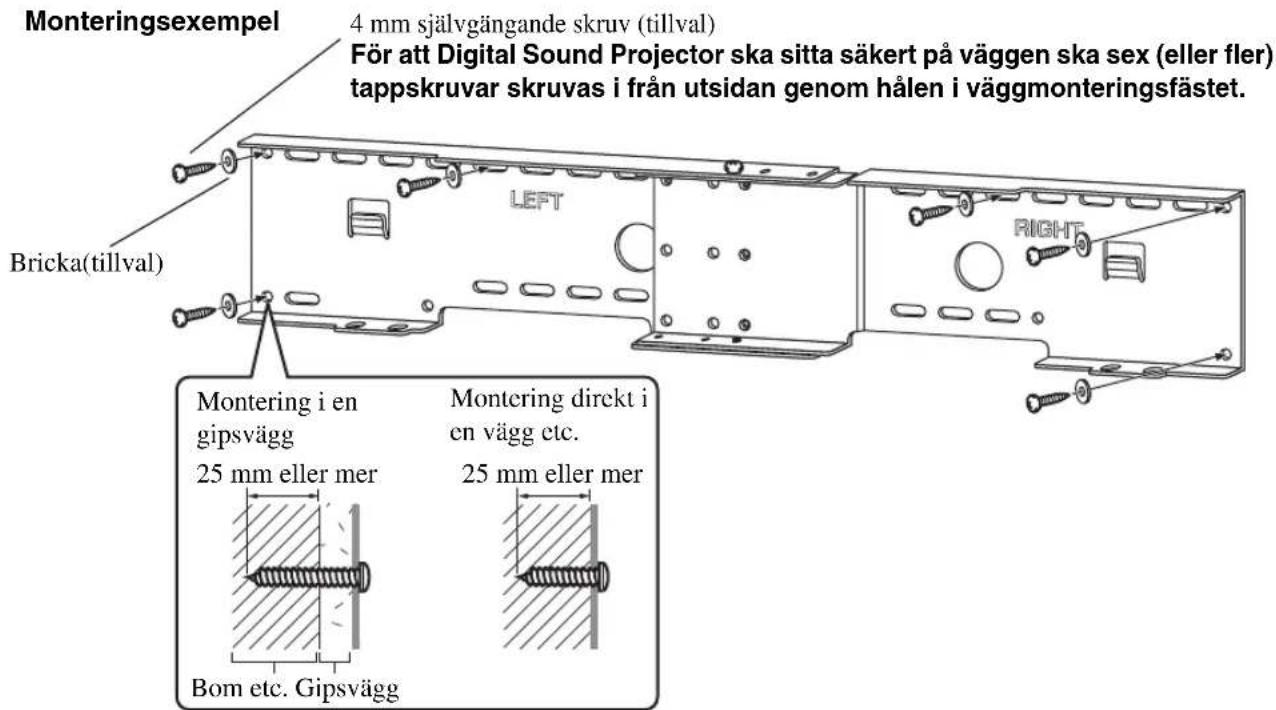

Förbered åtminstone sex stycken tappskruvar ( φ 4 mm, minst 25 mm långa) (tillval) och brickor utöver de tillbehör som visas ovan.

HOPSÄTTNING

Dimensionerna efter hopsättning av delarna varierar beroende på typen av Digital Sound Projector. Kontrollera var skruvhålen är placerade, innan delarna sätts ihop.

YSP-800, YSP-900

MONTERINGSÅTGÄRDER

Se till att lämna tillräckligt med ventilationsutrymme runt Digital Sound Projector och att följa följande anvisningar. På illustrationerna i varje åtgårdspunkt visas exempel för YSP-800 och YSP-900.

1 Montera fast det stora väggmonteringsfästet i väggen.

För att Digital Sound Projector ska kunna monteras på väggen måste det stora fästet först fästas i väggen på lämpligt sätt enligt väggens uppbyggnad och kvalitet.

Välj en plats där väggen kan bära upp hela enhetens vikt.

Innan fästet monteras, kontrollera storleken (se "MATTSKISSER" på första sidan i denna bruksanvisning).

Anmärkning

Välj en stabil vägg eller bom för att fästa skruvarna. Skruva inte in dem i väggar gjorda av vekt material som lätt kan lossna, som murbruk eller väggpaneler av plywood. Lösa skruvar kan leda till att Digital Sound Projector faller ner, vilket kan resultera i personskada.

2 Ta loss metalldonen från Digital Sound Projector. (Gäller endast vissa modeller av YSP-800)

Om metalldonen är fastmonterade på baksidan av Digital Sound Projector, så ta loss dem från vänstra och högra sidan. Om metalldonen inte är fastmonterade på baksidan av Digital Sound Projector, så gå vidare till steg 3.

3 Montera fast de små väggmonteringsfästena i Digital Sound Projector.

De små väggmonteringsfästena varierar beroende på typen av Digital Sound Projector. Kontrollera i följande tabell vilken typ av små väggmonteringsfästen (typ A eller typ B) som ska användas till aktuell Digital Sound Projector. Använd medföljande monteringsskruvar för projektorn (M6 x 4 för YSP-4000, YSP-40D eller HTY-7040 och M4 x 8 för övriga modeller) till att skruva fast de två små väggmonteringsfästena till vänster och höger på Digital Sound Projector baksida.

Digital Sound Projector	Små väggmonteringsfäste
YSP-800YSP-900	Typ A
YSP-3000YSP-30DYSP-3050HTY-7030YSP-4000YSP-40DHTY-7040	Typ B

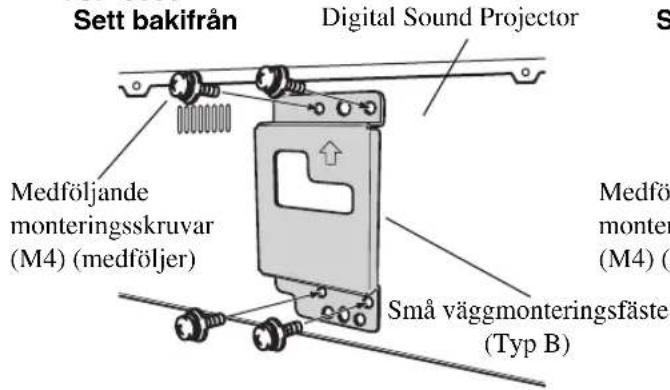

Skruva fast fästena till vänster och höger på Digital Sound Projector baksida.

■ YSP-4000/YSP-40D/HTY-7040

■ YSP-3000/YSP-30D/HTY-7030/YSP-3050

■ YSP-800/YSP-900

Anmärkningar

• Om skruvarna dras i snett, kan skruvgängorna i projektorn skadas. Var försiktig när el-verktyg används.
• Den modell som levereras utan fastmonterade metalldon är försedd med filtskydd i skruvhålen. Punktera i detta fall filtskydden genom att skruva i skruvarna.

4 Sätt fast säkerhetsvajern.

Sätt fast säkerhetsvajern i det lilla monteringsfästet för att förhindra Digital Sound Projector faller ner.

5 Montera Digital Sound Projector på väggen.

Passa in monteringshakarna på de små väggmonteringsfästena, som sitter på Digital Sound Projector, i hålen till vänster och höger på det stora väggmonteringsfästet och skjut sedan enheten åt höger.

Anmärkning

Håll i Digital Sound Projector stadigt med båda händerna när Digital Sound Projector sätts upp på eller tas ner från väggen. Om man inte håller ordentligt i Digital Sound Projector kan det leda till att Digital Sound Projector faller ner, vilket kan resultera i personskada.

6 Skruva fast Digital Sound Projector.

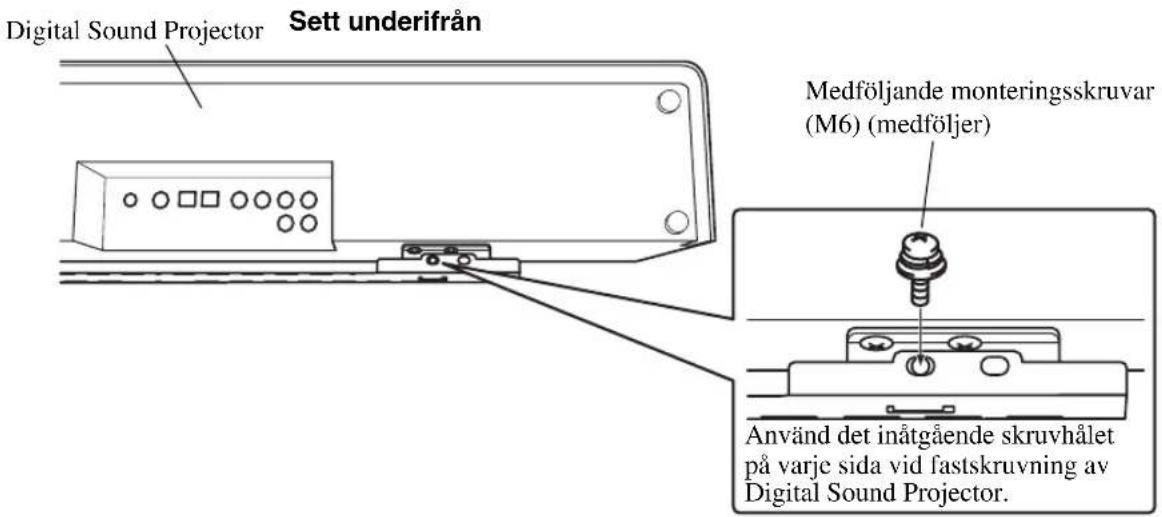

Anpassa hålen på det stora väggmonteringsfästet till hålen på undersidan av de små väggmonteringsfästena, och använd sedan två av de medföljande monteringsskruvarna (M6 x 16) till att skruva fast enheten. Skruvhålens placering varierar beroende på typen av Digital Sound Projector. Kontrollera på följande illustrationer korrekta placeringar av de skruvhål som ska användas till att fästa Digital Sound Projector.

■ YSP-800/YSP-900

■ YSP-3000/YSP-30D/YSP-3050/HTY-7030/YSP-4000/YSP-40D/HTY-7040

7 Fäst säkerhetsvajrarna i väggen.

För in en lämplig skruv (tillval) genom öglan på varje säkerhetsvajer och dra sedan åt skruvarna för att fästa säkerhetsvajrarna i väggen.

Kontrollera att skruvarna är tillräckligt starka för at kunna bära Digital Sound Projector och fästenas sammanlagda vikt i händelse att de skulle lossna.

Anmärkningar

• Fäst säkerhetsvajrarna ordentligt.
• Spara de två andra brickorna för framtida behov.

Begränsad garanti inom EES-området och Schweiz

Tack för att du har valt en produkt från Yamaha. Var god kontakta återförsäljaren av produkten, om din Yamaha-produkt av någon oförutsedd anledning kräver garantiservice. Var god kontakta Yamahas representantkontor i ditt land, om något problem uppstår. Fullständig information återfinns på vår webbplats (www.yamaha-bifi.com/ eller www.yamaha-uk.com/ för boende i Storbritannien).

Produkten garanteras vara felfri när det gäller utförande och material i en period på två år från ursprungligt inköpsdatum. Yamaha åtar sig att, i enlighet med nedanstående villkor, reparera, eller efter eget gottfinnande byta ut, en felaktig produkt eller någon av dess delar, utan att debitera för delar eller arbete. Yamaha förbehåller sig rätten att byta ut en produkt mot en av liknande typ och/eller värde och skick, då en viss modell har upphört eller anses oekonomisk att reparera.

Villkor

1. Ursprunglig faktura eller ursprungligt försäljningskvitto (där inköpsdatum, produktkod och återförsäljarens namn står angivet) MÅSTE följa med den felaktiga produkten, tillsammans med uppgifter om aktuellt fel. I avsaknad av ett tydligt bevis på inköp förbehåller sig Yamaha rätten att vägra erbjuda avgiftsfri service och produkten kan då komma att återsändas på kundens bekostnad.
2. Produkten MÄSTE vara köpt av en AUKTORISERAD Yamaha-återförsäljare i ett EES-land eller Schweiz.
3. Produkten får inte ha blivit utsatt för någon modifiering eller förändring, såvida inte skriftligt tillständ för detta erhållits av Yamaha.
4. Denna garanti inkluderar ej följande:

a. Periodiskt underhåll och reparation eller utbyte av delar på grund av normal förslitning.

b. Skada orsakad av:

(1) Reparation utförd av kunden själv eller av en icke-auktoriserad tredje part.
(2) Bristfällig emballering eller ovarsam hantering under transporten av produkten från kunden. Observera att det är kundens ansvar att se till att produkten är ordentligt emballerad, när produkten sänds in för reparation.
(3) Felaktig användning, inklusive men ej begränsat till (a) underlåtenhet att använda produkten för dess normala syfte eller i enlighet med Yamahas anvisningar för korrekt användning, underhåll och förvaring och (b) installation eller användning av produkten på ett sätt som är oförenligt med de tekniska eller säkerhetsmässiga normer som gäller i det land där produkten används.
(4) Olycka, åska, vatten, brand, dålig ventilation, batteriläckage eller någonting annat utanför Yamahas kontroll.
(5) Fel på det system som denna produkt införlivas i och/eller inkompatibilitet med tredje parts produkter.
(6) Användning av en produkt importerad till ett EES-land och/eller Schweiz, ej av Yamaha, där den produkten inte är i överensstämmelse med de tekniska eller säkerhetsmässiga normer som gäller i användarlandet och/eller med standardspecifikationen för en produkt såld av Yamaha i EESområdet och/eller Schweiz.
(7) Produkter utan audiovisuell anknytning. (Produkter föremål för "Yamaha AV Guarantee Statement" definieras på vår webbplats: www.yamaha-hifi.com/eller www.yamaha-uk.com/för boende i Storbritannien.)

1. Om garantin skiljer sig åt mellan inköpslandet och användarlandet för produkten, så ska den garanti som gäller i användarlandet tillämpas.
2. Yamaha kan ej hållas ansvarigt för några förluster eller skador, vare sig direkta, indirekta eller av annat slag, utom reparationen eller utbytet av produkten.
3. Se till att säkerhetskopiera eventuella egna inställningar eller data, eftersom Yamaha inte kan hållas ansvarigt för några ändringar eller förluster av sådana inställningar eller data.
4. Denna garanti påverkar ej konsumentens lagstadgade rättigheter enligt gällande nationella lagar eller konsumentens rättigheter gentemot återförsäljaren, vilka uppkommit genom gällande försäljnings/köpekontrakt.
