GEBRUIKSAANWIJZING SPM-K30 YAMAHA

Installatiehandleiding

Grote wandbevestigingsbeugel

Toestel met de beugel

Installatiehandleiding

Hartelijk dank voor het aanschaffen van deze SPM-K30 Wandbevestigingsbeugel Lees deze handleiding zorgvuldig door voor u deze beugel gaat gebruiken. Bewaar deze handleiding na gebruik zodat u er later nog iets in kunt opzoeken.

Wanneer de Digital Sound Projector wordt geïnstalleerd met deze beugel, dienen alle installatiewerkzaamheden te worden uitgevoerd door daartoe bevoegd personeel of door of vanwege de dealer. De gebruiker mag in geen geval proberen deze installatiewerkzaamheden zelf uit te voeren. Door een onjuiste of ondeugdelijke installatie kan de Digital Sound Projector vallen, hetgeen kan leiden tot persoonlijk letsel.

VEILIGHEIDSINSTRUCTIES

• Volg de instructies in deze handleiding voor de installatie van de Digital Sound Projector met behulp van deze beugel stipt op.
  Door een onjuiste of ondeugdelijke installatie kan de Digital Sound Projector vallen, hetgeen kan leiden tot persoonlijk letsel.
• De bevestiging moet stevig genoeg zijn om het gewicht van de Digital Sound Projector, de beugel en eventuele andere apparatuur onvoorwaardelijk te kunnen dragen en moet ook bestand zijn tegen trillingen. Door een onjuiste of ondeugdelijke installatie kan de Digital Sound Projector vallen, hetgeen kan leiden tot persoonlijk letsel.
• Met het oog op uw en andermans veiligheid dienen alle schroeven stevig te worden aangedraaid. Door loszittende schroeven kan de Digital Sound Projector vallen, hetgeen kan leiden tot persoonlijk letsel.
• Zorg voor voldoende ventilatieruimte rond het toestel zodat de door de Digital Sound Projector geproduceerde warmte kan ontsnappen.
  Onvoldoende ruimte rond het toestel kan leiden tot oververhitting van de Digital Sound Projector, hetgeen kan leiden tot brand.
• Ga niet aan de Digital Sound Projector of aan de wandbeugel hangen.
  Hangen aan de Digital Sound Projector of aan de wandbeugel kan de Digital Sound Projector of beugel onverwacht los doen komen, hetgeen kan leiden tot persoonlijk letsel.
• Voer na de installatie van de Digital Sound Projector regelmatig veiligheidsinspecties uit.
  Wanneer de Digital Sound Projector langere tijd gebruikt in gebruik is, kunnen er schroeven los komen te zitten en kan de bevestiging mettertijd, door blootstelling aan trillingen enz. aan kracht inboeten.

TOEBEHOREN

Controleer of u alle volgende onderdelen inderdaad ontvangen heeft.

Grote wandbevestigingsbeugel (Links) (x1)

Grote wandbevestigingsbeugel (Rechts) (x1)

Veiligheidsdraden (x2)

Tussenring (voor M6, 16 mm buitendiameter) (x4)

Opmerking

Zorg voor tenminste zes in de handel verkrijgbare sets zelftappende schroeven ( 4 mm, 25 mm of langer) en tussenringen in aanvulling op de hierboven getoonde accessoires.

MONTAGE PROCEDURE

De afmetingen na montage van de onderdelen verschillen aan de hand van het type Digital Sound Projector. Controleer de locaties van de schroefgaatjes voor u de onderdelen monteert.

YSP-800, YSP-900

Zorg voor voldoende ventilatieruimte rond het toestel en volg de onderstaande instructies. De illustraties gebruikt voor elke stap gebruiken de YSP-800 en YSP-900 als voorbeeld.

1 Bevestig de grote wandbevestigingsbeugel aan de wand.

Om het toestel aan de wand te bevestigen dient u eerst de beugel aan de wand vast te maken op een deugdelijke en voor de constructewijze van de wand geschikte manier. Kies een plek waar de wand sterk genoeg is om het volledige gewicht van de installatie te dragen. Controleer de afmetingen voor u de beugel gaat installeren (zie "AFMETINGEN" op de eerste bladzijde van deze handleiding).

Opmerking

Kies een stevige plek of balk om de schroeven in te draaien. Draai de schroeven niet in op een plek waar het materiaal te zwak is of gemakkelijk los komt, zoals in de mortel tussen stenen, of in een wandplaat zonder balk erachter. Door loszittende schroeven kan de projector vallen, hetgeen kan leiden tot persoonlijk letsel.

2 Maak het metalen onderdeel los van de Digital Sound Projector. (Alleen voor sommige modellen YSP-800)

Als er metalen onderdelen of bevestigingen op het achterpaneel van uw Digital Sound Projector aanwezig zijn, dient u deze te verwijderen, zowel van de linker- als van de rechterkant. Als er geen metalen bevestigingen aanwezig zijn op het achterpaneel van uw Digital Sound Projector, kunt u doorgaan naar stap 3.

3 Bevestig de kleine wandbevestigingsbeugels aan de Digital Sound Projector.

Welke kleine wandbevestigingsbeugels u moet gebruiken hangt af van het type Digital Sound Projector. Raadpleeg de volgende tabel voor details omtrent het type Digital Sound Projector en de daarvoor geschikte wandbevestigingsbeugels (Type A of B). Gebruik de meegeleverde bevestigingsschroeven voor de projector (M6 x 4 voor de YSP-4000, YSP-40D of HTY-7040 en M4 x 8 voor andere modellen) om de twee kleine wandbevestigingsbeugels goed vast te zetten aan de achterkant, links en rechts van de Digital Sound Projector.

Digital Sound Projector	Kleine wandbevestigingsbeugel
YSP-800 YSP-900	Type A
YSP-3000 YSP-30D YSP-3050 HTY-7030 YSP-4000 YSP-40D HTY-7040	Type B

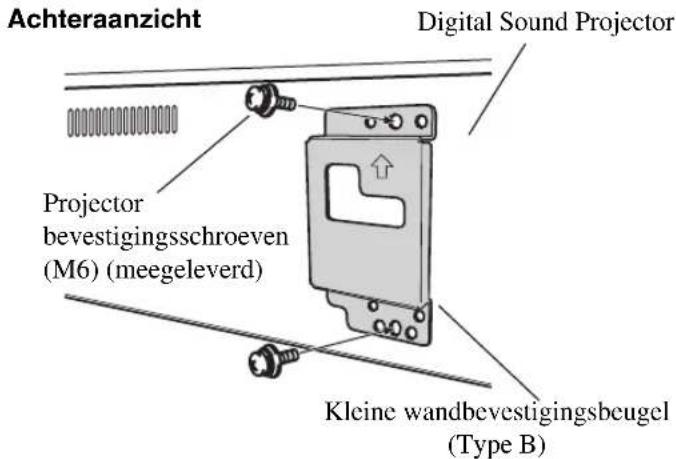

Bevestig de beugels links en rechts aan de achterkant van de Digital Sound Projector.

■ YSP-4000/YSP-40D/HTY-7040

Opmerkingen

• Bij modellen die zonder metalen bevestigingen geleverd worden, worden de schroefgaten afgedekt door stukjes vilt. Draai in dit geval de schroeven door de stukjes vilt heen vast.
• Als u de schroeven scheef indraait, kan de schroefdraad in de projector kapot gaan. Wees voorzichtig wanneer u elektrisch gereedschap gebruikt.

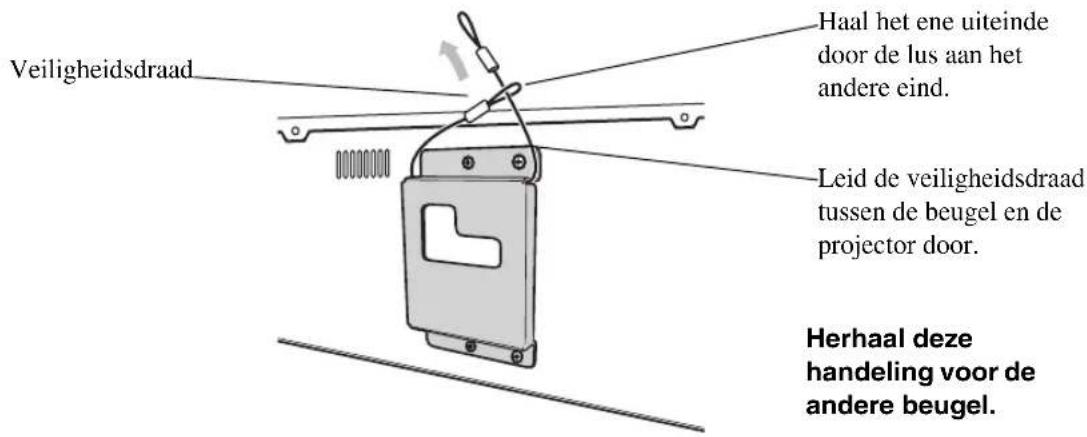

4 Bevestig de veiligheidsdraad.

Bevestig de veiligheidsdraad aan de kleine wandbevestigingsbeugel om te voorkomen dat de Digital Sound Projector kan vallen.

5 Bevestig de Digital Sound Projector aan de wand.

Pas de geleidehaakjes van de kleine wandbevestigingsbeugels die vastzitten aan de Digital Sound Projector in de gaten aan de linker- en de rechterkant van de grote wandbevestigingsbeugel en schuif het toestel vervolgens naar rechts.

Opmerking

Houd de Digital Sound Projector goed met beide handen vast wanneer u de Digital Sound Projector aan de wand bevestigt of ervan af haalt. Als u de Digital Sound Projector niet goed vast houdt, kan deze vallen, hetgeen kan leiden tot persoonlijk letsel.

6 Zet het toestel vast.

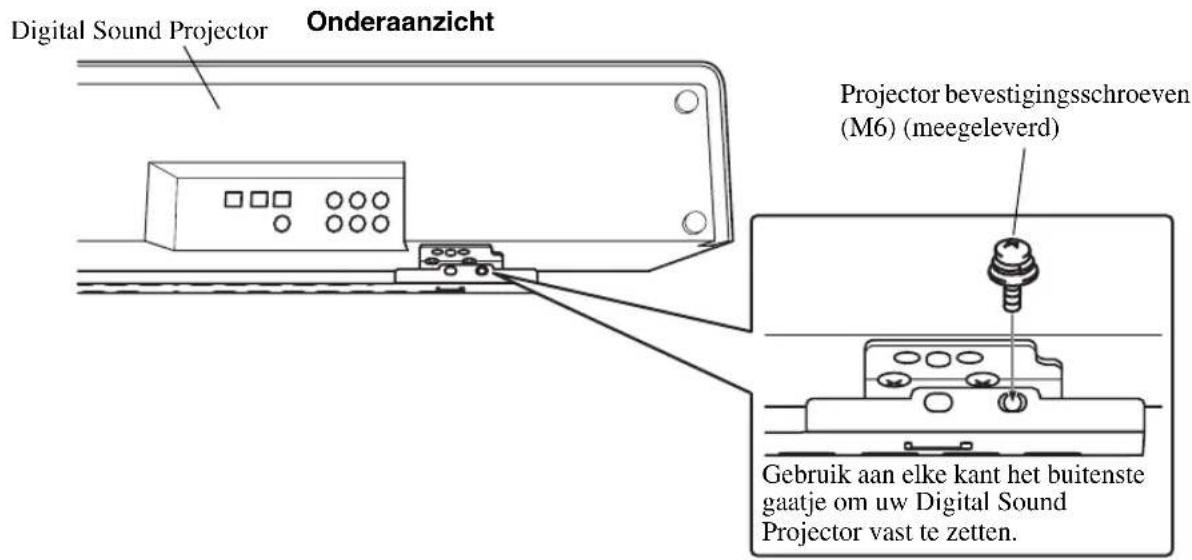

Breng de gaatjes in de grote wandbevestigingsbeugel in lijn met de gaatjes onderaan de kleine wandbevestigingsbeugels en gebruik twee van de meegeleverde projector bevestigingsschroeven (M6 x 16) om het toestel vast te zetten. De locaties van de schroefgaatjes hangen af van het type Digital Sound Projector. Raadpleeg de volgende afbeeldingen controleer de juiste locaties van de schroefgaatjes voor uw Digital Sound Projector.

■ YSP-800/YSP-900

■ YSP-3000/YSP-30D/YSP-3050/HTY-7030/YSP-4000/YSP-40D/HTY-7040

7 Bevestig de veiligheidsdraden aan de wand.

Doe schroeven (in de handel verkrijgbaar) door de lussen van de veiligheidsdraden en zet de draden met deze schroeven goed vast aan de wand.

Zorg ervoor dat de schroeven sterk genoeg zijn en op de juiste manier bevestigd zodat ze in geval van nood het gewicht van de Digital Sound Projector en de beugels kunnen dragen.

Opmerkingen

• Maak de veiligheidsdraad goed vast.
• Bewaar de 2 andere tussenringen voor eventueel toekomstig gebruik.
