Type de produit	Support mural pour écran plat
Marque	Yamaha
Modèle	SPM-K30
Compatibilité VESA	100x100 mm à 400x400 mm
Capacité de charge maximale	30 kg
Matériau	Acier robuste
Couleur	Noir
Dimensions du support	500 x 200 x 30 mm (environ)
Poids du support	1,8 kg
Inclinaison	-5° à +15°
Rotation	±90°
Distance du mur	50 à 400 mm
Niveau à bulle intégré	Oui
Fixation murale incluse	Chevilles et vis fournies
Fonctions principales	Montage mural, inclinaison, rotation, mise à niveau
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Vérifier la solidité du mur avant installation. Ne pas dépasser la charge maximale.
Pièces détachées et réparabilité	Pièces de rechange disponibles via le service après-vente Yamaha.
Garantie	2 ans
Informations générales	Support conçu pour écrans plats LCD, LED, OLED.

FOIRE AUX QUESTIONS - SPM-K30 YAMAHA

Quelle est la compatibilité VESA du support SPM-K30 ?

Le support SPM-K30 est compatible avec les normes VESA de 100x100 mm à 400x400 mm, ce qui couvre la plupart des écrans plats de 17 à 55 pouces.

Quel est le poids maximal que ce support peut supporter ?

La capacité de charge maximale est de 30 kg, adaptée aux écrans de taille moyenne.

Comment installer le support mural ?

Reportez-vous à la notice fournie. Fixez d'abord la plaque murale au mur avec les chevilles adaptées, puis accrochez l'écran sur le support. Utilisez un niveau à bulle pour un alignement parfait.

Puis-je incliner ou faire pivoter l'écran une fois installé ?

Oui, le support offre une inclinaison de -5° à +15° et une rotation de ±90° pour un angle de vision optimal.

Le support est-il livré avec toutes les vis nécessaires ?

Oui, le kit comprend des vis et chevilles pour la fixation murale et pour l'écran. Vérifiez la compatibilité avec votre écran.

Quel type de mur est requis pour l'installation ?

L'installation doit se faire sur un mur en béton, brique ou bois plein. Pour les cloisons sèches, utilisez des chevilles adaptées (non fournies).

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les nettoyants agressifs qui pourraient endommager la peinture.

Le support est-il garanti ?

Oui, le support Yamaha SPM-K30 bénéficie d'une garantie de 2 ans contre les défauts de fabrication.

Puis-je utiliser ce support pour un écran incurvé ?

Oui, tant que l'écran respecte la norme VESA et la charge maximale. Cependant, assurez-vous que les bras du support peuvent s'adapter à la courbure.

Où puis-je trouver la notice d'utilisation ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site officiel de Yamaha.

MODE D'EMPLOI SPM-K30 YAMAHA

Manuel d'installation

Le système avec son support

Manuel d'installation

Nous vous remercions d'avoir porté votre choix sur le support mural SPM-K30. Veuillez prendre soin de lire attentivement ce manuel avant d'installer ce support. Conservez-le pour référence ultérieure.

L'installation du Digital Sound Projector à l'aide de ce support doit être réalisé par un ouvrier compétent ou un représentant du revendeur. En aucun cas, vous ne devez tenter d'effectuer l'installation par vous-même. Une erreur d'installation peut provoquer la chute du Digital Sound Projector, entraînant des blessures.

INSTRUCTIONS DE SÉCURITÉ

- Respectez les instructions que contient ce manuel et qui concernent l'installation du Digital Sound Projector au moyen de ce support mural.

Une erreur d'installation peut provoquer la chute du Digital Sound Projector, entraînant des blessures.

- L'installation doit être en mesure de résister, sans limite de durée, au poids duDigital Sound Projector, du support mural et de la quincaillerie; elle doit également s'accommoder, le cas échéant, des vibrations.

Une erreur d'installation peut provoquer la chute du Digital Sound Projector, entraînant des blessures.

- Pour garantir la sécurité, toutes les vis doivent être soigneusement serrées.

Un défaut de serrage peut provoquer la chute du Digital Sound Projector, entraînant des blessures.

- Veillez à ménager un espace suffisant autour du Digital Sound Projector pour que la chaleur qu'il dégage puisse se dissiper.

Faute de ménager un espace suffisant autour du Digital Sound Projector, il pourrait surchauffer, ce qui est susceptible de provoquer un incendie.

- Ne vous suspendez pas au Digital Sound Projector, ni au support mural.

En vous suspendant au Digital Sound Projector ou au support, vous pouvez provoquer la chute du Digital Sound Projector ou du support, entraînant des blessures.

- Après installation du Digital Sound Projector, des vérifications de sécurité doivent être effectuées périodiquement.

Lorsque du Digital Sound Projector est utilisé pendant une période prolongée, les vis peuvent se desserrer, en raison de vibrations, etc., rendant l'installation moins sûre.

ACCESSOIRES

Assurez-vous que les pièces suivantes font partie de la fourniture.

Câbles de sécurité (x2)

Vis de fixation du système acoustique (M6, 16 mm) (x6)

Vis de fixation du système acoustique (M4, 10 mm) (x10)

Rondelles (M6, 16 mm de circonférence externe) (x4)

Remarque

Procurez-vous au moins six jeux de vis du commerce (4 mm, 25 mm ou plus de longueur) et de rondelles, en plus des accessoires indiqués ci-dessus.

ASSEMBLAGE

Les dimensions après l'assemblage des pièces varient selon le type de Digital Sound Projector. Vérifiez les positions des orifices des vis avant l'assemblage des pièces.

YSP-800, YSP-900

MÉTHODE D'INSTALLATION

Veillez à ménager un espace suffisant autour du système pour permettre sa ventilation, et respectez les instructions suivantes. Les illustrations utilisées à chaque étape prennent pour exemples les YSP-800 et YSP-900.

1 Fixez le grand support au mur.

De façon que le système puisse être fixé au mur, il vous faut tout d'abord poser le support en tenant compte de la structure et de la qualité du mur.

Choisissez un emplacement dans le mur capable de supporter le poids de l'appareil complet.

Avant de fixer le support, vérifiez la taille (voir "DIMENSIONS" à la première page de ce manuel).

Remarque

Choisissez un mur résistant ou une poutre pour fixer les vis. Ne pas les fixer dans des parois en matériaux légers pouvant facilement rompre, par exemple une paroi en plâtre ou en contreplaqué. Un défaut de serrage peut provoquer la chute du système, entraînant des blessures.

2 Détachez les plaquettes métalliques du Digital Sound Projector. (Certains modèles YSP-800 seulement)

Si les plaquettes métalliques sont fixées à l'arrière du Digital Sound Projector, détachez-les des côtés arrière gauche et droit. Si elles ne sont pas fixées au panneau arrière de votre Digital Sound Projector, passez à l'étape 3.

3 Fixez les petits supports muraux au Digital Sound Projector.

Les petits supports muraux devant être fixés dépendent du type de Digital Sound Projector. Reportez-vous au tableau suivant pour le détail sur les types de Digital Sound Projector compatibles avec chaque type de petits supports muraux (Type A ou B). Utilisez les vis de fixation de projecteur fournies (M6 x 4 pour le YSP-4000, YSP-40D ou HTY-7040 et M4 x 8 pour les autres modèles) pour fixer les deux petits supports muraux aux côtés arrière gauche et droit du Digital Sound Projector.

Digital Sound Projector	Petit support mural
YSP-800YSP-900	Type A
YSP-3000YSP-30DYSP-3050HTY-7030YSP-4000YSP-40DHTY-7040	Type B

■ YSP-4000/YSP-40D/HTY-7040

Fixez les supports aux côtés gauche et droit du Digital Sound Projector.

■ YSP-3000/YSP-30D/HTY-7030/YSP-3050

■ YSP-800/YSP-900

Remarques

• Si vous serrez les vis de travers, les filetages dans le projecteur risquent d'être endommagés. Dans ce cas, serrez les vis de manière à percer le feutre.
• Sur le modèle sans plaquettes métalliques, les orifices sont bouchés par du feutre. Faites attention si vous utilisez un outil électrique.

4 Fixez le câble de sécurité.

Fixez le câble de sécurité au petit support mural pour empêcher le Digital Sound Projector sonore de tomber.

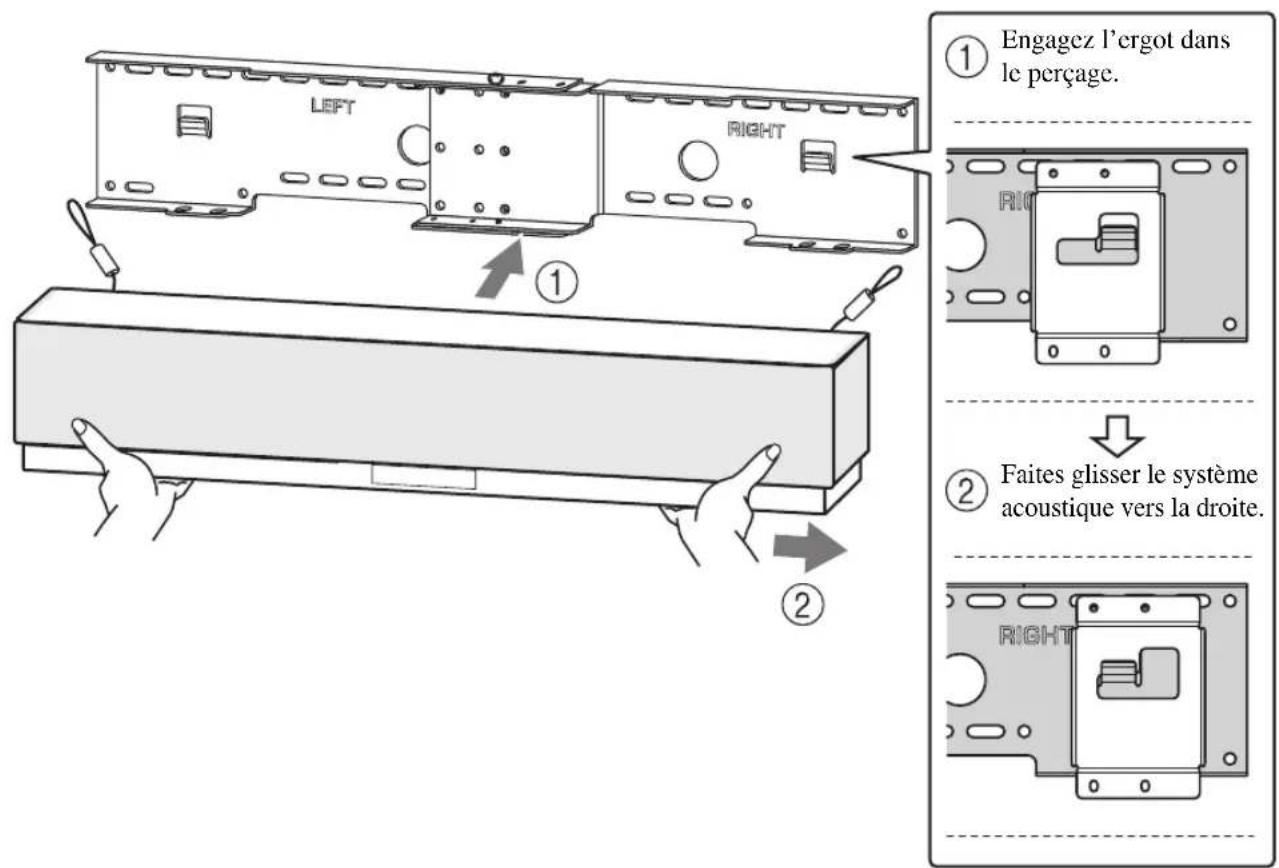

5 Fixez le Digital Sound Projector au mur.

Engagez les ergots de fixation des petits supports muraux du Digital Sound Projector dans les perçages gauche et droit du grand support mural et faites glisser l'appareil vers la droite.

Remarque

Tenez bien le Digital Sound Projector avec les deux mains lorsque vous fixez le Digital Sound Projector au mur ou le retirez du mur. Si vous ne le tenez pas bien, il risque de tomber et de blesser quelqu'un.

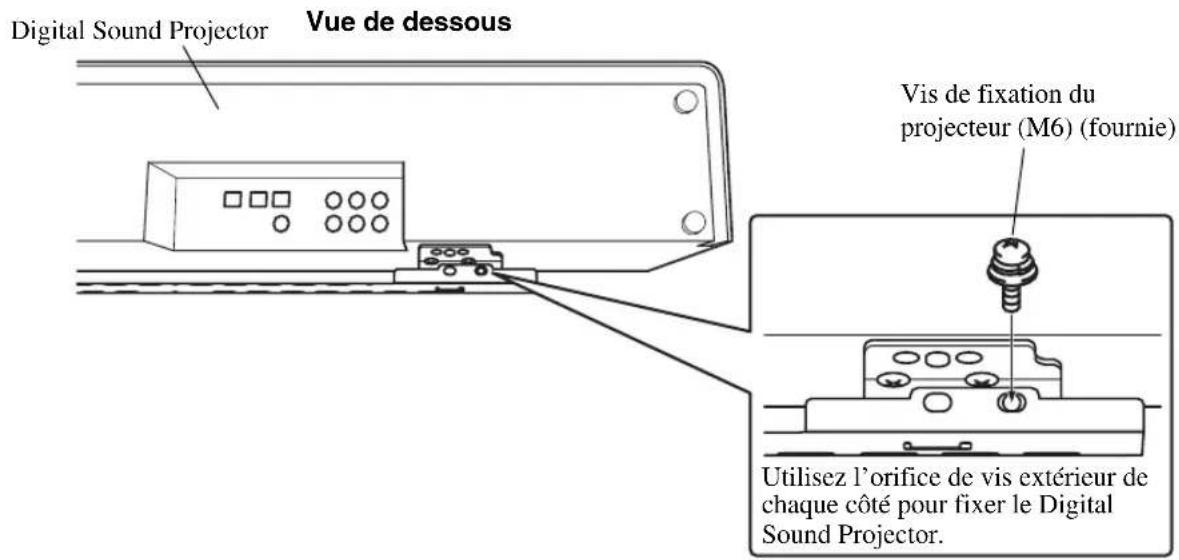

6 Assurez le maintien du système.

Placez les perçages du grand support mural en regard des perçages pratiqués dans le fond des petits supports muraux puis assurez le maintien du projecteur au moyen de 2 vis (M6 x 16) de fixation fournies. Les positions des orifices de vis varient selon le type de Digital Sound Projector. Référez-vous aux illustrations suivantes et vérifiez si les positions des orifices de vis utilisés pour fixer du Digital Sound Projector sont correctes.

■ YSP-800/YSP-900

■ YSP-3000/YSP-30D/YSP-3050/HTY-7030/YSP-4000/YSP-40D/HTY-7040

7 Fixez les câbles de sécurité au mur.

Engagez une vis (disponible dans le commerce) dans la boucle de chaque câble de fixation et serrez les vis pour assurer le maintien des câbles de sécurité au mur.

Assurez-vous que les vis ont la solidité requise pour résister au poids du Digital Sound Projector et des supports s'ils venaient à se détacher.

Remarques

• Rattachez bien les câbles de sécurité.
• Gardez les 2 autres rondelles pour un emploi futur.

Garantie Limitée pour la Zone Économique Européenne (EEA) et la Suisse

Merci d'avoir porté votre choix sur un produit Yamaha. Si votre produit Yamaha devait avoir besoin d'une réparation pendant sa période de garantie, veuillez contacter votre revendeur. En cas de difficulté, veuillez contacter une agence Yamaha dans votre propre pays. Vous trouverez tous les détails nécessaires sur notre site Web (www.yamaha-hifi.com/ ou www.yamaha-uk.com/ pour les résidents au Royaume-Uni).

Ce produit est garanti contre les vices de fabrication et de matériaux pour une période de deux ans à compter de la date d'achat originale. Yamaha réparer, ou remplacera à sa seule discrétion, le produit défectueux ou les pièces de manière gratuite, dans les conditions mentionnées ci-dessous. Yamaha se réserve le droit de remplacer un produit par un autre de même type et/ou valeur et condition, si le modèle n'est plus fabriqué ou si son remplacement semble plus économique.

Conditions

1. La facture originale ou le bon d'achat (indiquant la date de l'achat, le code du produit et le nom du revendeur) DOIT être fourni avec le produit défectueux et une description détaillée du problème. En l'absence de preuve évidente d'achat, Yamaha se réserve le droit de refuser une réparation gratuite et de renvoyer le produit aux propres frais du client.
2. Le produit DOIT avoir été acheté auprès d'un revendeur AGRÉÉ Yamaha dans la Zone Économique Européenne (EEA) ou en Suisse.
3. Le produit ne doit pas avoir subi de modifications ni de changements, à moins d'une autorisation écrite de Yamaha.
4. Sont exclus de la garantie les points suivants:

a. Entretien périodique et réparation ou remplacement de pièces ayant subi une usure ou défaillance normale.

b. Dommages résultant de:

(1) Réparations effectuées par le client lui-même ou par un tiers non autorisé.

(2) Emballage ou manipulation inadéquats lors de l'expédition par le client. Le client doit emballer le produit correctement avant de l'expédier en vue d'une réparation.

(3) Mauvaise utilisation, y compris mais sans s'y limiter (a) utilisation du produit dans un autre but ou de façon contraire aux instructions de Yamaha, entretien et entreposage et (b) installation ou emploi du produit sans tenir compte des normes de sécurité ou techniques en vigueur dans le pays d'utilisation.

(4) Accidents, foudre, eau, incendie, mauvaise ventilation, fuite des piles ou autres causes indépendantes de Yamaha.

(5) Défauts de la chaîne avec laquelle ce produit est utilisé et/ou incompatibilité avec des produits d'autres sociétés.

(6) Utilisation d'un produit importé dans la Zone Économique Européenne (EEA) et/ou la Suisse, par une autre société que Yamaha, et non conforme aux standards techniques et aux normes de sécurité du pays d'utilisation, et/ou aux spécifications standard d'un produit vendu par Yamaha dans la Zone Économique Européenne (EEA) et/ou la Suisse.

(7) Produits non audiovisuels.

(Les produits soumis à une “Déclaration de Garantie AV de Yamaha” sont indiqués sur notre site Web à l’adresse www.yamaha-hifi.com/ ou www.yamaha-uk.com/pour les résidents au Royaume-Uni).

1. En cas de différences entre la garantie du pays d'achat et celle du pays d'utilisation du produit, la garantie du pays d'utilisation du produit entrera en vigueur.

2. Yamaha décline toute responsabilité quant aux pertes de données ou dommages, direct, accessoires ou autres, résultant de la réparation ou du remplacement du produit.

3. Veuillez sauvegarder tous vos réglages et toutes vos données personnelles avant d'expédier votre produit, car Yamaha ne peut être tenu pour responsable des modifications ou pertes de réglages ou de données.

4. Cette garantie n'affecte pas les droits légaux du consommateur garantis par la législation nationale, ni les droits du consommateur envers le revendeur, découlant d'un contrat de vente/achat particulier.
