SPM-K30 - 平板支架 YAMAHA - 免费用户手册

产品类型	平板电视壁挂支架
品牌	雅马哈
型号	SPM-K30
VESA 兼容性	100x100 mm 至 400x400 mm
最大承重	30 公斤
材质	坚固钢材
颜色	黑色
支架尺寸	约 500 x 200 x 30 mm
支架重量	1.8 公斤
倾斜角度	-5° 至 +15°
旋转角度	±90°
离墙距离	50 至 400 mm
内置水平仪	是
包含墙面固定件	提供膨胀管和螺钉
主要功能	壁挂安装、倾斜、旋转、调平
维护与清洁	用柔软的干布擦拭。不要使用研磨性清洁剂。
安全注意事项	安装前检查墙面强度。不要超过最大承重。
备件与可维修性	通过雅马哈售后服务提供备件。
保修	2 年
概述	适用于 LCD、LED、OLED 平板电视的支架。

常见问题 - SPM-K30 YAMAHA

SPM-K30 支架的 VESA 兼容性如何？

SPM-K30 支架兼容 VESA 标准 100x100 mm 至 400x400 mm，覆盖大多数 17 至 55 英寸的平板电视。

这款支架的最大承重是多少？

最大承重为 30 公斤，适合中等尺寸的电视。

如何安装壁挂支架？

请参考随附的说明书。首先用合适的膨胀管将墙板固定在墙上，然后将电视挂到支架上。使用水平仪确保水平。

安装后可以倾斜或旋转电视吗？

可以，支架提供 -5° 至 +15° 的倾斜角度和 ±90° 的旋转角度，以获得最佳视角。

支架是否附带所有必要的螺丝？

是的，套件中包含用于墙面固定和电视固定的螺丝和膨胀管。请检查与您的电视的兼容性。

安装需要什么类型的墙面？

必须安装在混凝土、砖墙或实木墙上。对于石膏板墙，请使用合适的膨胀管（未提供）。

如何清洁支架？

使用柔软的干布除尘。避免使用可能损坏涂层的强力清洁剂。

支架有保修吗？

是的，雅马哈 SPM-K30 支架享有 2 年保修，针对制造缺陷。

这款支架可以用于曲面电视吗？

可以，只要电视符合 VESA 标准且不超过最大承重。但请确保支架臂能够适应曲率。

在哪里可以找到使用说明书？

说明书可在 notice-facile.com 网站或雅马哈官方网站免费下载。

用户手册 SPM-K30 YAMAHA

感谢您购买 SPM-K30 挂壁托架。在使用本托架以前请务必仔细阅读本说明书。阅读本说明书之后，请妥善保管以备日后参考。

当使用本托架安装音响投影机（Digital Sound Projector）时，所有安装工作必须由专业人员或经销商来完成。顾客请不要尝试完成这个安装工作。不合适或不规范的安装可能会造成音响投影机（Digital Sound Projector）跌落从而导致人员伤害。

全指南

• 当使用本托架安装置音响投影机（Digital Sound Projector）时，请务必遵守本说明书的各个事项。不合适或不规范的安装可能会造成音响投影机（Digital Sound Projector）跌落从而导致人员伤害。
• 安装必须保证足以承担音响投影机（Digital Sound Projector），挂壁托架和其他不确定部件的重量，并且也必须保证足以承担它们的振动。 不合适或不规范的安装可能会造成音响投影机（Digital Sound Projector）跌落从而导致人员伤害。
• 保证安全，所有的螺钉必须保证被拧紧。

不牢固的螺钉可能会造成音响投影机（Digital Sound Projector）跌落从而导致人员伤害。

• 在本机的周围，请务必提供足够的通风空间以驱散音响投影机（Digital Sound Projector）产生的热量。如果不能为本机提供足够的空间，可能会引起音响投影机（Digital Sound Projector）内部过热，从而导致火灾。
• 不要在音响投影机（Digital Sound Projector）或挂壁托架悬挂其他物品。 在音响投影机（Digital Sound Projector）或挂壁托架悬挂其他物品可能会引起音响投影机（Digital Sound Projector）或挂壁托架落下而导致人员伤害。
• 一旦音响投影机（Digital Sound Projector）被安装，则应该定期进行安全检查。如果使用音响投影机（Digital Sound Projector）超过一段时间，由于时间的推移，振动等使得螺钉可能变松，装置可能变得不牢固。

附件

检查以下所有部件是否齐全。

大挂壁托架（左）（1件）

大挂壁托架（右）（1件）

装置（Projector）装配用螺钉

(M6, 16 mm) (6 个)

装置（Projector）装配用螺钉

(M4, 10 mm) (10 个)

垫圈（用于 M6，16mm

外周长的螺钉）（4个）

注

除了上面提到的附件，再请预备最少 6 套市面出售的螺钉 4 mm, 25 mm 或更长）和垫圈。

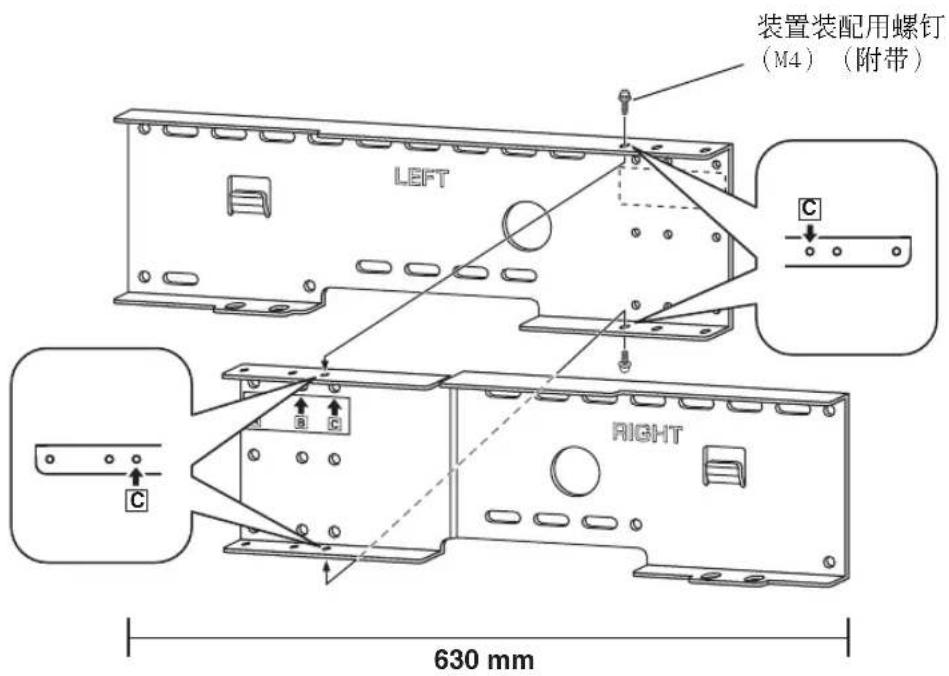

组装顺序

部件组装后的尺寸根据音响投影机（Digital Sound Projector）的类型不同会稍有差异。在组装部件之前，请确认螺丝孔的位置。

YSP-800, YSP-900

按照下列指示，在本机的周围请务必提供足够的通风空间。

各个步骤中使用的图例为 YSP-800 和 YSP-900。

1 悬挂大的挂壁托架于墙上。

为了本机能牢固地悬挂于墙上，您必须根据墙壁的结构和质量选择适合的方法将托架悬挂到墙壁。

选择墙上一处能够承担全部本机的重量的位置。

在安装托架之前，请确认尺寸（参见本说明书首页的“各个部分的尺寸”部分）。

注

选择一处牢固的墙壁或横梁旋紧螺钉。请不要安装由不牢固的材料制成的容易脱落的墙壁，例如灰泥墙壁或合成板墙壁。松动的螺钉可能会造成装置落下而导致人员伤害。

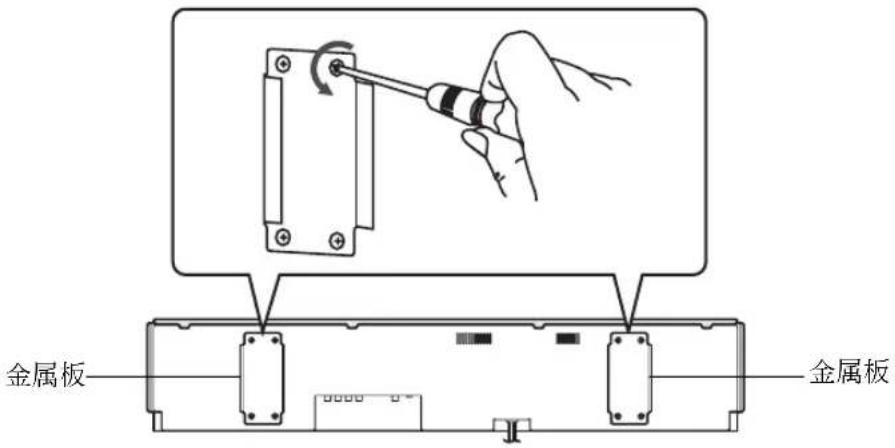

2 从音响投影机（Digital Sound Projector）上拆下金属板。

(仅限于 YSP-800 的某些型号)

如果金属板被安装到您的音响投影机（Digital Sound Projector）的后面板，从音响装置的后部左和右边拆下金属板。如果金属板没有被安装到您的音响投影机（Digital Sound Projector）的后面板，进行到步骤3。

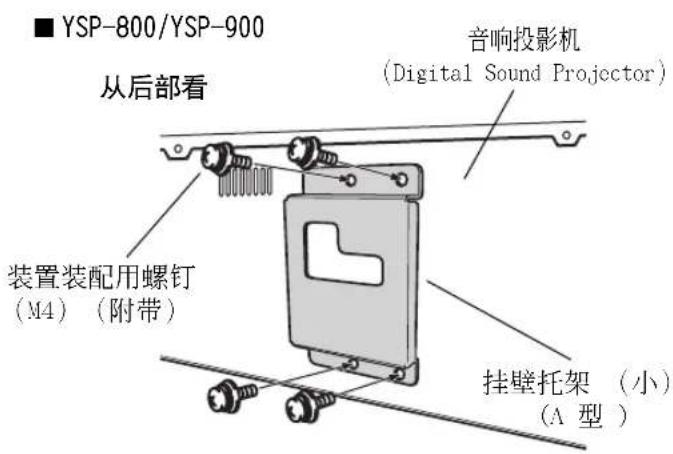

3 安装小挂壁托架于音响投影机（Digital Sound Projector）。

根据声音投影仪的类型不同，小挂壁托架会稍有差异。关于不同音响投影机（Digital Sound Projector）类型所对应的小挂壁托架（A 或 B 型），请参考下表。

使用音响投影机附带的安装螺钉（M6 x 4, YSP-4000, YSP-40D 和 HTY-7040；M4 x 8，其他型号），牢固地固定两个小挂壁托架到音响投影机（Digital Sound Projector）的后部左和右两边。

音响投影机(Digital Sound Projector)	挂壁托架(小)
YSP-800YSP-900	A型
YSP-3000YSP-30DYSP-3050HTY-7030YSP-4000YSP-40DHTY-7040	B型

■ YSP-4000/YSP-40D/HTY-7040

悬挂挂壁托架到音响投影机（Digital Sound Projector）的后部左和右边。

注

• 在没有附带安装金属板的后面机型里，孔里有软垫片。此时，请拧紧螺钉刺穿垫片。
• 如果您倾斜拧紧螺钉，装置（Projector）上的螺钉螺纹可能被损坏。使用电动工具时请小心。

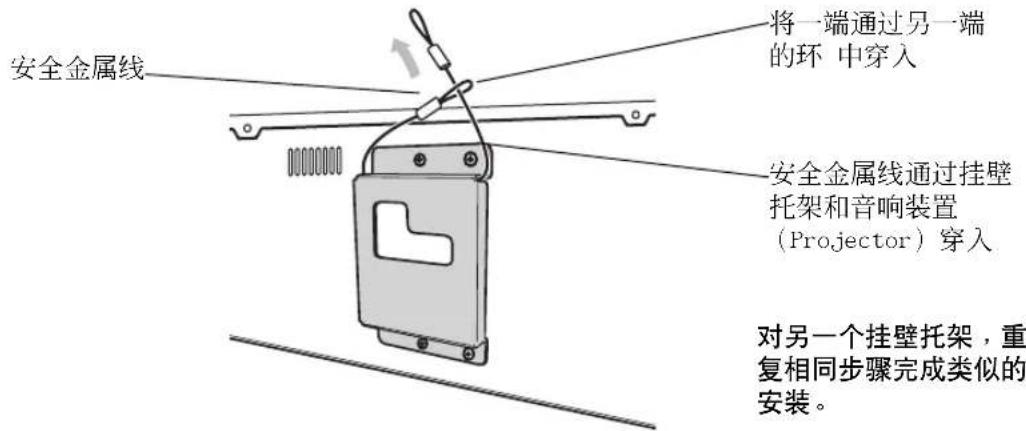

4 悬挂安全金属线。

为了防止音响投影机（Digital Sound Projector）脱落，在小的挂壁托架上悬挂安全金属线。

5 在墙上安装音响投影机（Digital Sound Projector）。

将安装在音响投影机（Digital Sound Projector）上的小挂壁托架上的导向吊钩置于大的挂壁托架的左和右边的孔对应的位置，然后向右滑移。

注

当悬挂或移动音响投影机（Digital Sound Projector）到墙上或从墙上取下时，请双手握紧音响投影机（Digital Sound Projector）。没有握紧音响投影机（Digital Sound Projector）可能引起音响投影机（Digital Sound Projector）落下而导致人员伤害。

6 固定本装置。

将小的挂壁托架底部的孔对齐大的挂壁托架上的孔，然后使用两个附带的装置装配用螺钉（M6 X 16）拧紧，以固定装置。根据声音投影仪的类型不同，螺钉孔的位置会稍有差异。请参考下图并确认螺钉孔的正确位置，以便牢靠固定音响投影机。

■ YSP-800/YSP-900

音响投影机 (Digital Sound Projector) 从底部看

■ YSP-3000/YSP-30D/YSP-3050/HTY-7030/YSP-4000/YSP-40D/HTY-7040

音响投影机（Digital Sound Projector）从底部看

7 悬挂安全金属线到墙上。

从安全金属线的环穿入螺钉（市面出售）然后拧紧螺钉使安全金属线紧固到墙上。

请确保螺钉的强度足以承担音响投影机（Digital Sound Projector）和挂壁托架的重量以防万一它们落下。

注

• 牢靠地悬挂安全金属线。
  · 保存剩余的 2 个垫圈，以备日后使用。
