BEDIENUNGSANLEITUNG SPM-K30 YAMAHA

Installationsanleitung

Kleine Wandhalterung

Einheit mit Halterung

Installationsanleitung

Wir möchten uns bei dieser Gelegenheit dafür bedanken, dass Sie sich für die Wandhalterung SPM-K30 entschieden haben. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie diese Halterung verwenden. Nachdem Sie diese Anleitung gelesen haben, bewahren Sie diese für spätere Nachschlagzwecke sorgfältig auf.

Bei der Installation des Digital Sound Projector unter Verwendung dieser Halterung müssen alle Einbauarbeiten von einem qualifizierten Wartungs- oder Kundendiensttechniker ausgeführt werden. Der Kunde sollte niemals versuchen, diese Einbauarbeiten selbst auszuführen. Fehlerhafte oder ungeeignete Installation kann zu einem Herunterfallen des Digital Sound Projector und damit zu persönlichen Verletzungen führen.

SICHERHEITSANWEISUNGEN

• Befolgen Sie immer die in dieser Anleitung aufgeführten Instruktionen, wenn der Digital Sound Projector unter Verwendung dieser Halterung eingebaut wird.
  Fehlerhafte oder ungeeignete Installation kann zu einem Herunterfallen des Digital Sound Projector und damit zu persönlichen Verletzungen führen.
• Die Installation muss sicher ausgeführt werden, um das Gewicht des Digital Sound Projector, der Wandhalterung und der anderen Hardware auf Dauer abstützen und Vibrationen widerstehen zu können. Fehlerhafte oder ungeeignete Installation kann zu einem Herunterfallen des Digital Sound Projector und damit zu persönlichen Verletzungen führen.
• Für optimale Sicherheit ist es unbedingt erforderlich, dass alle Schrauben richtig festgezogen werden. Lose Schrauben können zu einem Herunterfallen des Digital Sound Projector und damit zu persönlichen Verletzungen führen.
• Halten Sie ausreichenden Abstand für die Belüftung rund um das Gerät ein, damit die von dem Digital Sound Projector erzeugte Wärme gut abgeführt werden kann. Bei unzureichender Belüftung kann es zu einer internen Überhitzung des Digital Sound Projector kommen, was einen Brand verursachen kann.
• Hängen Sie niemals etwas auf dem Digital Sound Projector oder der Wandhalterung auf. Falls Sie etwas auf dem Digital Sound Projector oder der Wandhalterung aufhängen, kann der Digital Sound Projector oder die Wandhalterung herunterfallen, wodurch persönliche Verletzungen verursacht werden können.
• Sobald der Digital Sound Projector richtig installiert ist, sollten in regelmäßigen Abständen Sicherheitskontrollen ausgeführt werden.
  Wird der Digital Sound Projector für längere Zeit verwendet, dann können sich die Schrauben lösen bzw. die Installation kann aufgrund von Zeitablauf, Vibrationen usw. geschwächt werden.

ZUBEHÖR

Stellen Sie sicher, dass alle nachfolgend aufgeführten Teile enthalten sind.

Große Wandhalterung (LINKS) (x1)

Große Wandhalterung (RECHTS) (x1)

Kleine Wandhalterungen (Typ A) (x2)

Kleine Wandhalterungen (Typ B) (x2)

Sicherheitsdrähte (x2)

Projektorbefestigungsschrauben (M6, 16 mm) (x6)

Projektorbefestigungsschrauben (M4, 10 mm) (x10)

Unterlegscheibe (für M6, 16 mm Außendurchmesser) (x4)

Hinweis

Legen Sie zusätzlich zu den oben aufgeführten Zubehörteilen mindestens als sechs Sätze handelsüblicher Schrauben (4 mm, Länge 25 mm oder mehr) sowie Unterlegscheiben bereit.

MONTAGE-VORGANG

Die Abmessungen nach der Montage der Teile sind je nach dem Typ des Digital Sound Projector unterschiedlich. Prüfen Sie die Positionen der Schraubenlöcher vor der Montage der Teile.

YSP-800, YSP-900

INSTALLATIONSVORGANG

Halten Sie ausreichend Abstand rund um das Gerät ein, um ausreichende Belüftung sicherzustellen, und befolgen Sie die nachfolgenden Instruktionen. Die Abbildungen in jedem Schritt zeigen als Beispiel YSP-800 und YSP-900.

1 Befestigen Sie die große Wandhalterung an der Wand.

Um das Gerät an der Wand zu sichern, müssen Sie zuerst die Halterung in Abhängigkeit von der Beschaffenheit der Wand richtig an dieser befestigen.

Wählen Sie einen Installationsort aus, an dem die Wand das Gewicht des gesamten Gerätes abstützen kann.

Vor dem Einbau der Halterung überprüfen Sie die Größe (siehe „ABMESSUNGEN“ auf der ersten Seite dieser Anleitung).

Hinweis

Wählen Sie eine sichere Wand oder einen Träger zum Befestigen der Schrauben. Installieren Sie sie nicht an Wänden aus schwachem Material, das sich lösen kann, wie Mörtel oder Sperrholzplatten. Lose Schrauben können zu einem Herunterfallen des Projektors und damit zu persönlichen Verletzungen führen.

2 Nehmen Sie den Metallbeschlag vom Digital Sound Projector ab. (Nur bestimmte Modelle von YSP-800)

Wenn Metallvorrichtungen an der Rückseite Ihres Digital Sound Projector angebracht sind, nehmen Sie diese von links hinten und rechts hinten ab. Wenn Metallvorrichtungen nicht an der Rückseite Ihres Digital Sound Projector angebracht sind, gehen Sie zu Schritt 3 weiter.

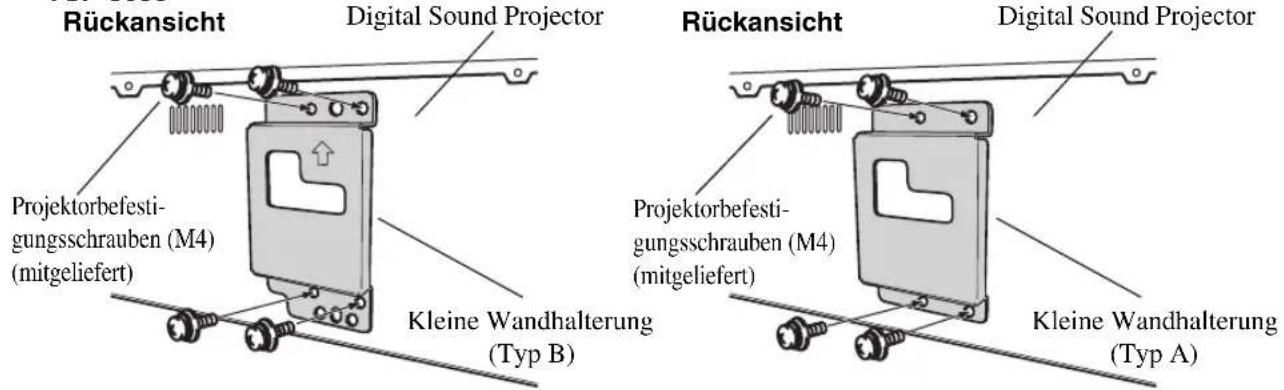

3 Befestigen Sie die kleinen Wandhalterungen an dem Digital Sound Projector.

Die kleinen Wandhalterungen sind je nach dem Typ des Digital Sound Projector unterschiedlich. Siehe folgende Tabelle für Einzelheiten über den Typ des Digital Sound Projector und die kompatiblen kleinen Wandhalterungen (Typ A oder B). Verwenden Sie alle mitgelieferten Projektor-Befestigungsschrauben (M6 x 4 für YSP-4000, YSP-40D oder HTY-7040 und M4 x 8 für andere Modelle) zur sicheren Befestigung der zwei kleinen Wandhalterungen links hinten und links rechts am Digital Sound Projector.

Digital Sound Projector	Kleine Wandhalterung
YSP-800YSP-900	Typ A
YSP-3000YSP-30DYSP-3050HTY-7030YSP-4000YSP-40DHTY-7040	Typ B

■ YSP-4000/YSP-40D/HTY-7040

Befestigen Sie die Halterungen an den hinteren linken und rechten Seiten des Digital Sound Projector.

■ YSP-3000/YSP-30D/HTY-7030/YSP-3050

Hinweise

• In der Einheit des Modells ohne Metallvorrichtungen sind Filzabdeckung in den Löchern. In diesem Fall ziehen Sie die Schrauben fest, so dass sie die Filzabdeckungen durchdringen.
• Wenn Sie die Schrauben schräg festziehen, können die Schraubgewinde im Projektor zerstört werden. Seien Sie bei der Verwendung von elektrischen Werkzeugen vorsichtig.

4 Bringen Sie den Sicherheitsdraht an.

Bringen Sie den Sicherheitsdraht an der kleinen Wandhalterung an, um Herunterfallen des Digital Sound Projector zu verhindern.

5 Montieren Sie den Digital Sound Projector an der Wand.

Führen Sie die Einbauführungshaken der an dem Digital Sound Projector angebrachten kleinen Wandhalterungen in die Bohrungen an den linken und rechten Seiten der großen Wandhalterung ein, und schieben Sie danach das Gerät nach rechts.

Hinweis

Halten Sie den Digital Sound Projector beim Anbringen oder Abnehmen des Digital Sound Projector an/von der Wand sicher mit beiden Händen fest. Wenn der Digital Sound Projector locker gehalten wird, könnte er herunterfallen und damit zu persönlichen Verletzungen führen.

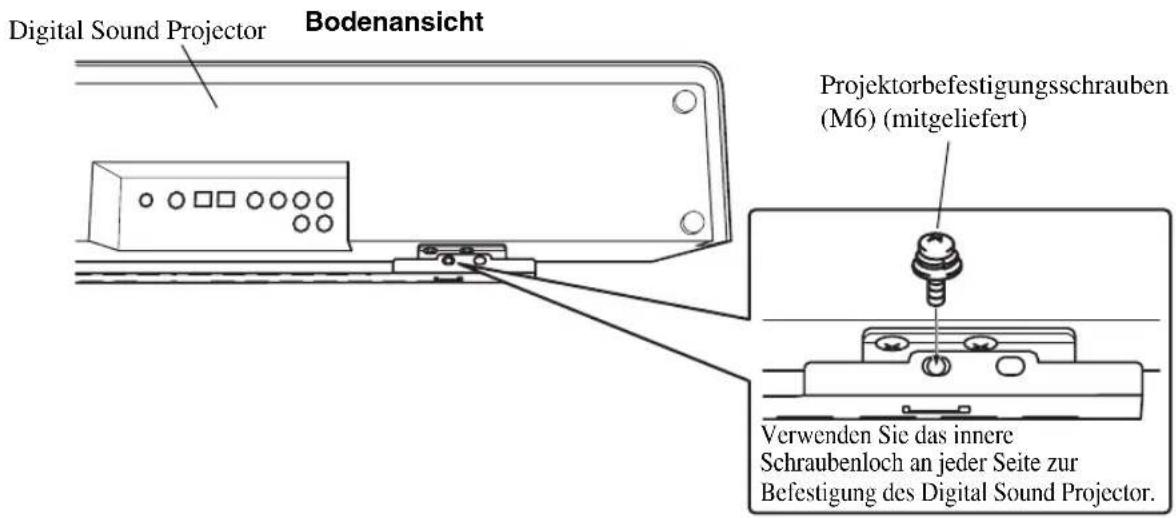

6 Sichern Sie das Gerät.

Richten Sie die Bohrungen der großen Wandhalterung mit den Bohrungen an der Unterseite der kleinen Wandhalterungen aus, und verwenden Sie danach zwei der mitgelieferten Projektorbefestigungsschrauben (M6 x 16) zur Sicherung des Gerätes. Die Positionen der Schraubenlöcher sind je nach dem Typ des Digital Sound Projector unterschiedlich. Siehe folgende Abbildungen und prüfen Sie die korrekten Positionen der Schraubenlöcher zur Befestigung Ihres Digital Sound Projector.

■ YSP-800/YSP-900

■ YSP-3000/YSP-30D/YSP-3050/HTY-7030/YSP-4000/YSP-40D/HTY-7040

7 Befestigen Sie die Sicherungsdrähte an der Wand.

Führen Sie Schrauben (im Fachhandel erhältlich) durch die Schlaufen der Sicherheitsdrähte, und ziehen Sie danach die Schrauben fest, um die Sicherungsdrähte an der Wand zu sichern.

Stellen Sie sicher, dass die Schrauben stark genug sind, um das Gewicht des Digital Sound Projector und der Halterung tragen zu können, wenn diese herunterfallen.

Hinweise

• Bringen Sie den Sicherheitsdraht fest an.
• Bewahren Sie die 2 anderen Unterlegscheiben für zukünftige Verwendung auf.
