AHS 6000 PRO T - Häcksaxar BOSCH - Gratis bruksanvisning och manual

Produkttyp	Elektrisk sladdhäcksax
Varumärke	Bosch
Modell	AHS 6000 PRO T
Effektförbrukning	700 W
Tomgångsvarvtal	1500 varv/min
Knivavstånd	34 mm
Klipplängd	600 mm
Vikt	4,1 kg
Skyddsklass	II (dubbelisolering)
Strömförsörjning	230 V~, 50 Hz (220-240 V beroende på land)
Maximal klippkapacitet	Upp till 34 mm i diameter
Ljudtrycksnivå	85 dB(A)
Garanterad ljudeffektnivå	100 dB(A)
Vibration (underarm)	< 2,5 m/s²
Säkerhet	Dubbelisolering, tvåhandsströmbrytare, glidkoppling, bladskydd
Underhåll och rengöring	Rengör bladen efter användning, smörj med underhållsspray, kontrollera skruvar
Reservdelar och reparationsmöjlighet	Originaldelar från Bosch finns, reparation av auktoriserad service
Ingående tillbehör	Bladskydd (art.nr 2 605 411 208), bruksanvisning
Mått (L x B x H)	Cirka 1000 x 200 x 200 mm (uppskattning)
Rekommenderad klippperiod	Lövhäckar: juni och oktober; barrväxter: april och augusti
Garanti	Kontakta Boschs kundservice

Vanliga frågor - AHS 6000 PRO T BOSCH

Hur startar jag häcksaxen Bosch AHS 6000 PRO T?

Tryck på on/av-strömbrytaren på bakre handtaget och håll den intryckt, tryck sedan på strömbrytarspaken på främre handtaget. Släpp en av dem för att stanna apparaten.

Vilka viktiga säkerhetsföreskrifter finns?

Använd skor med slutna tår, handskar och skyddsglasögon. Arbeta inte i regn eller på våta häckar. Håll apparaten med båda händerna och håll människor och djur minst 3 meter borta.

Hur underhåller jag bladen på häcksaxen?

Efter varje användning, rengör bladen med en mjuk borste och applicera Boschs underhållsspray. Vid längre arbeten, smörj regelbundet. Kontrollera att skruvarna på knivbalken är åtdragna.

Vad gör jag om häcksaxen inte startar?

Kontrollera strömförsörjningen, uttaget, kabeln och säkringen. Om problemet kvarstår, kontakta Boschs kundservice.

Hur förvarar jag häcksaxen på ett säkert sätt?

Dra ut stickkontakten, rengör apparaten och sätt på bladskyddet på knivarna. Förvara den på en torr plats och oåtkomligt för barn.

Vilken är den maximala klippkapaciteten för denna modell?

Bosch AHS 6000 PRO T kan klippa grenar med en maximal tjocklek på 34 mm tack vare sitt knivavstånd på 34 mm.

Kan jag använda en förlängningssladd med denna apparat?

Ja, använd en godkänd förlängningssladd av typ H05VV-F eller H05RN-F. Skydda anslutningen mot vattenstänk och använd en kabelhållare. En jordfelsbrytare på 30 mA rekommenderas.

Hur får jag tag på reservdelar?

Kontakta Boschs kundservice eller en auktoriserad återförsäljare. Ange tiosiffrigt referensnummer (3 600 H48 A..) för att beställa originaldelar.

Vad gör jag om bladen överhettas?

Skedda eller skadade blad, eller otillräcklig smörjning kan orsaka överhettning. Låt en professionell slipa eller kontrollera knivbalken och applicera underhållsspray.

Vilken är den idealiska tiden för att klippa häckar?

Klipp lövhäckar i juni och oktober, barrväxter i april och augusti. För snabbväxande häckar, klipp var 6:e vecka från maj.

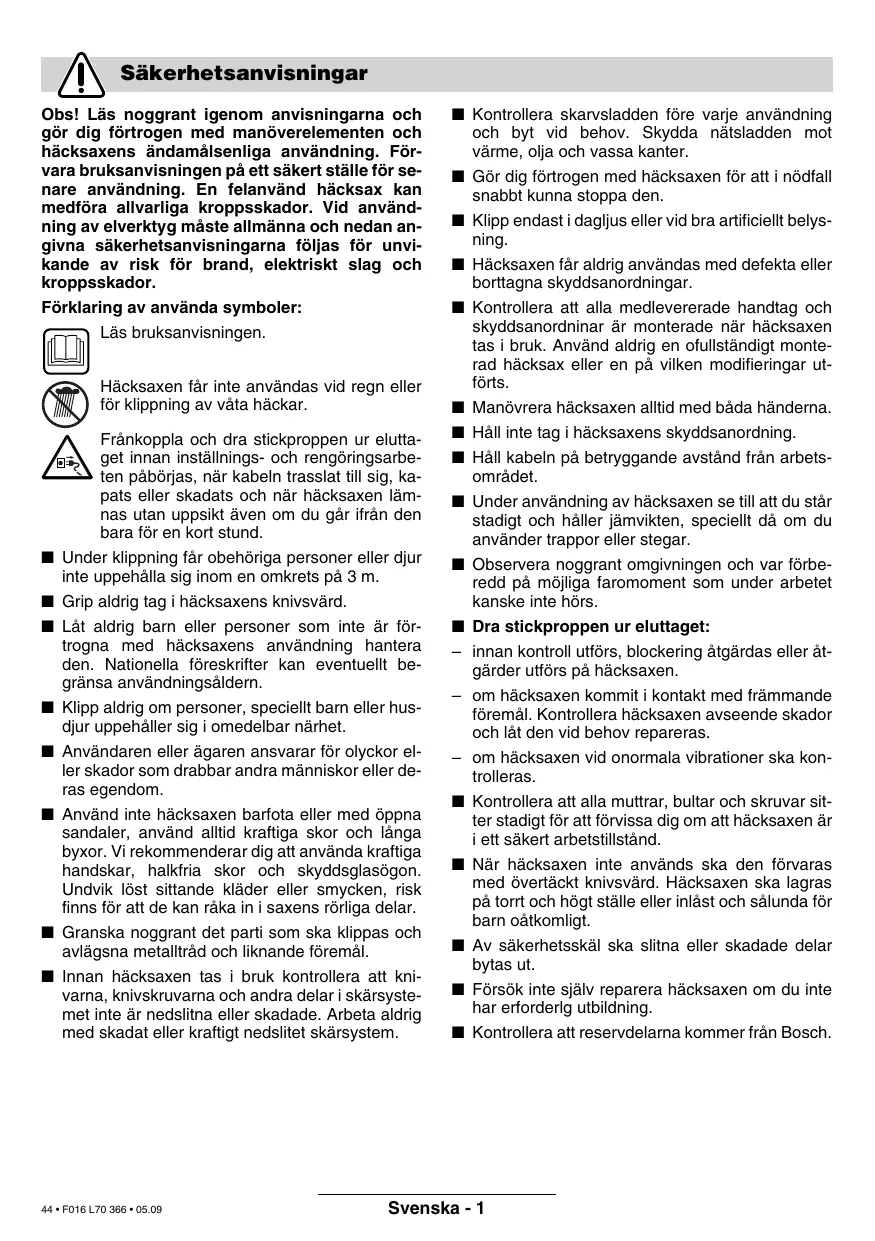

BRUKSANVISNING AHS 6000 PRO T BOSCH

Obs! Läs noggrant ingenom anvisiningarna och gör dig fortrogen med manöverelementen och häcksaxens ändamåsenliga användning. Förvara bruksanvisingen på att säkert stalle für se nare användning. En felanvänd häcksax kan medföra allvarliga kroppsskador. Vid användning av elverktg maste allmanna och nedan angivna sakerhetsanvisiningarna följas für unvikande av risk För brand, elektriskt slag och kroppsskador.

Förklaring av anecdja symboler:

Läs brauksanvisingen.

Häcksaxen fär inte användas vid regn eller for klippning av våta höckar.

Fränkoppla och dra stickproppen ur eluttaget innan inställnings- och rengöringsarbeten pāborjas, nar kabeln trasslat till sig, kapats ell skadats och nár häcksaxen lámnas utan uppsikt även om du gár ifrán den bara für en kort stund.

Under klippning fár obehöriga personer eller djur inte uppehälla sig inom en omkrets på 3 m.
Grip aldrig tag i hacksaxens knivsvard.
Låt aldrig barn eller personer som inte ar for trogna med hacksaxens användning hantera den. Nationella foreskrifter kan eventuellt begransa användningsäldern.
■ Klipp aldrig om personer, speciellt barn eller husddjur uppehäller sig i omedelbar narhet.
■ Användaren aller ägaren ansvarar for olyckor ell er skador som drabbar andra manniskor ull deras egendom.
Använd inte hacksaxen barfota eller med öppna sandaler, använd alltid kraftiga skor och länge byxor. Vi rekommenderar dig att använda kraftiga handskar, halkfria skor och skyddsglasögon. Undvik lõst sittande kläder erller smycken, risk finns for att de kan räka in i saxens rörliga delar.
■ Granska noggrant det parti som ska klippas och avlågsna metalltråd och liknande foremål.
Innan hacksaxen tas i bruk kontrollera att knivarna, knivskruvarna och andra delar i skarsystemet inte ar nedslitna aller skadade. Arbeta aldrig med skadat eller kraftigt nedslitet skarsystem.

■ Kontrollera skarvladden fore varje anvandning och byt vid behov. Skydda natsladden mot varme, olja och vassa kanter.

Gör dig förtrogen med häcksaxen für att i nödfall snabbt kunna stoppa den.

■ Klipp endast i dagljus eller vid bra artificielt belys- ning.

Häcksaxen fär aldrig användas med defekta eller borttagna skyddsanordningar.

■ Kontrollera att alla medlevererade handtag och skyddsanordninar ar monterade nár hacksaxen tas i bruk. Använd aldrig en ofullständigt monterad hacksax aller en pa vilken modifieringar utforts.

Manovrera hacksaxen alltid med bada handerna.

Häll inte tag i häcksaxens skyddsanordning.

Häll kabeln på betryggande avständ frän arbetsområdet.

Under användning av häcksaxen se till att du stär stadigt och häller jämvikten, specielt d'om du använder trappor eller stegar.

• Observera noggrant ompivningen och var forberedd på möjliga faromoment som under arbetet kanske inte hör.

Dra stickproppen ur eluttaget:

• innan kontroll utförs, blockering átgårdas eller átgårder utförs på häcksaxen.
• om hacksaxen kommt i kontakt med främnde fremål. Kontrollera hacksaxen avseende skador och lát den vid behov repareras.
• om hacksaxen vid onormala vibrationer ske kontrolleras.
  ■ Kontrollera att alla muttrar, bultar och skruvar siter stadigt for att forvissa dig om att hacksaxen ar i ett sakert arbetstillstand.
  När häcksaxen inte används ska den Förvaras med övertäckt knivsvärd. Häcksaxen skä lagras på torrt och högt ställe eller inlåst och salunda für barn öätkomligt.
  Av sakerhetsskal sca slitna ellr skadade delar bytas ut.
  Forsok inte själv reparera hacksaxen om du inte har erforderlg utbildning.
  ■ Kontrollera att reservdelarna kommt是从Bosch.

Tekniska data

Häcksax	AHS 400 - 24T	AHS 480 - 24T	AHS 550 - 24ST	AHS 600 - 24ST
Artikelnummer	3 600 H48 0..	3 600 H48 1..	3 600 H48 2..	3 600 H48 3..
Märkeffekt	550 W	550 W	600 W	600 W
Slagtal på tomgang	1400 r/min	1400 r/min	1400 r/min	1400 r/min
Knivavständ	24 mm	24 mm	24 mm	24 mm
Snittlängd	400 mm	480 mm	550 mm	600 mm
Vikt	3,95 kg	4,05 kg	4,1 kg	4,2 kg
Skyddsklass	☐ / II	☐ / II	☐ / II	☐ / II
Häcksax	AHS 650 - 24ST	AHS 6000 PRO-T	AHS 7000 PRO-T
Artikelnummer	3 600 H48 4..	3 600 H48 A..	3 600 H48 B..
Märkeffekt	600 W	700 W	700 W
Slagtal på tomgang	1400 r/min	1500 r/min	1500 r/min
Knivavständ	24 mm	34 mm	34 mm
Snittlängd	650 mm	600 mm	700 mm
Vikt	4,25 kg	4,1 kg	4,2 kg
Skyddsklass	☐ / II	☐ / II	☐ / II

Ändamålsenig användning

Maskinen ar avsedd for klippning och ansning av hækar och buskar i tradgården.

Inledning

Denna instruktionsbok anvisar om korrekt montering och saker användning av din häcksax. Det ar viktigt att du noggrant laser dessa anvisningar.

Leveransen omfattar

Maskinens delar sca forsiktigt packas upp och kontrlleras att ingenting fattas:

• Häcksax
  Svärdskydd
• Bruksanvisning

Saknas delar eller ar de skadade ta genast kontakt med din Återförsäljare.

Maskinens komponenter

1 Knivsvard
2 Handskydd for främre handtaget
3 Främe handbygel med kopplingsarm
4 Ventilationsöppninger
5 Bakre handtag med stromstallare
6 Stickpropp
7 Svardskydd
8 Serienummer

**krav i vissa land

I bruksanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!

Sakerhetsatgärder

Obs! Innan underhalls- och rengöringsarbeten pāborjas ska häcksaxen frankopplas och stickproppen dras ur eluttaget. Detta gäller även om natsladden ar skadad, kapad eller tilltrasslad.

After fränkoppling av häcksaxen fortsetter kniivarna att rora pa sig brakdelen av en sekund. Varning! Berör inte knivar som ar i rörelse.

Sakertelsystem

Din maskin ar skyddisolerad och kraver dafor ingen jordning. Driftspänningen ar 230 V AC, 50 Hz (for icke EU-lander 220 V, 240 V alltefter utforande). Anvand endast godkanda forlangningssladdar. Yterligare information kan du fahos narmaste Bosch service-station.

Som skarvladd fär endast kvalitet H05VV-F eller H05RN-F användas.

For okad sakerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felstrom pa max. 30mA anvands.Denna FI-brytare sca kontrolleras fore varje anvandning.

Hänvisning tillprodukter som inte saluför s Storbritannien: OBS: För din sakerhet ár det viktigt att på maskinen monterad kontakt 6 ansluts till skarv-sladden 9, som bilden visar.

Skarvladdens kontaktdon maste skyddas mot stankvatten, vara tillverkat av gummi erller forsett med gummioverdrag.

För skarvladden ske dragavlastning användas.

Natsladden ska regelbundet kontrolleras avseende skador och fär anvandas endast om den är i gott skick.

Skadad natsladd fär repareras endast i auktoriserad Bosch-verkstad.

A Start

Inkoppling:

Tryck ned strömställaren på bakre handtaget 5 och häll den nedtryckt. Tryck ned kopplingsarmen 3.

Urkoppling:

Slapp kopplingsarmen 3 och stromställaren 5.

Anvisning: Maskinen ar ultrustad med en slirkoppling som skyddar motorn mot skador om kniven skuI blockeras av ett hart foremal.

Om maskinen blockerar, koppla genast fran och dra stickproppen ur vagguttaget innan foremålet tas bort.

B C D Användning av häcksax

Häll i häcksaxen med báda händerna och på ét tvisst avständ frän kroppen. Se till att du stär stadigt.

Dra skarvladden bakat over din skuldra och se till att sladden under klippning alltid ligger bakat. Lagg aldrig sladden over hacken där den latt kan skadas av knivarna.

Grenar upp till en tjocklek pa 24 mm (34 mm, AHS 6000/7000 PRO-T) kan klippas. For att fa in grenama i knivarna ske hacksxen matas fram jämnt pa snittlinjen. Med det dubbelsidiga knivsvardet kan klippning ske i bada rikkningarna eller med pendlande rörelser fran ena til andra sidan.

Klipp Forst häckens sider och sedan dess övre kant.

För jämn klippning på sidorna rekommenderar vi att klippa i tillväxtriktning nerifrän och uppät. Om klippning sker uppifrän och nerät bojer sig de tunnare kvistarna utat varvid risk finns att tunna ställen eller hal uppstär i höcken.

For att fä en jämn övre kant kan over hela hacken snören på erforderlig Höjd spännas upp.

Se till att inga främande foremål som t ex metalltråd klipsps aftersom detta kan skada knivarna eller häcksaxens motor.

Bästa tid für beskärning:

• Lovhacker klips pasti juni och oktober.
• Barträdshäckar i april och augusti.
  Livstrad och andra snabbvaxande hækar fran och med maj var 6:e vecka.
• Häcken skä klippas i den form bilden visar.

Underhäll och rengöring

Innan underhall utfors ske stickproppen dras ur vagguttaget.

Mark: Lång och tillförtlitig drift kan endast garanteras om följande underhällsarbenen regelbundet utförs.

Kontrollera hacksaxen avseeende tydiga defekter som t ex lost, avhängt eller skadat knivsvard, losa skruvforband och nedslitna aller skadade komponenter.

Kontrollera att käporna och skyddsanordningarna ar intakta och korrekt monterade. Nödvändiga reparationer och underhällsarben ska utforas innan häcksaxen startas.

Om i häcksaxen trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utföras av auktoriserad serviceverkstad for Bosch elverktyg.

Var vänlig ange vid forfrågnigar och reservdelsbeställningerprodukten articelnummer som bestär av 10 tecken.

Underhäll och rengöring av knivar

Innan underhall utfors ske stickproppen dras ur vagguttaget.

Använd skyddshandskar vid hantering och rengöring av knivarna.

Rengör knivarna after varje användning och smörj underhällsspray. Om häcksaxen används kontinuér-ligt unter langre tid rekommenderar vi att regel-bundet smörj knivarna med underhällsspray.

Okulärbesiktiga knivarnas tillständ. Kontrolera att skruvarna sitter stadigt på knivsvardet 1.

Kontrollera att svärdskyddet 7 År korrekt päsatt.

Rengöring/Lagring

Rengör hacksaxen utvändigt med en mjuk borste och en trasa. Använd inte vatten,进展情况medel el-ler polermedel. Avlagsna all fororening specielt d'fran motorns ventilationsöppninger 4.

Forvara hacksaxen på ett saker, torrt stalle utom rackhäll for barn. Ställ inte andra foremål på saxen.

Tillbehör

Svardskydd AHS 400 - 24T 2605 411 160

Svardskydd AHS 480 - 24T. 2605 411 160

Svardskydd AHS 550 - 24ST 2605 411 208

Svardskydd AHS 600 - 24ST 2 605 411 208

Svardskydd AHS 650 - 24ST 2 605 411 158

Svardskydd AHS 6000 PRO-T. 2 605 411 208

Svardskydd AHS 7000 PRO-T 2605 411 158

Collecto AHS 400 - 24T 2608 005 112

Collecto AHS 480 - 24T 2608005114

Collecto AHS 550 - 24ST. 2608005115

Collecto AHS 600 - 24ST. 2608005115

Collecto AHS 650 - 24ST. 2608005113

Collecto AHS 6000 PRO-T. 2608 005 115

Collecto AHS 7000 PRO-T. 2608 005 113

Underhalspray 1609200399

Uppfängningsduk F 016 800 055

Skyddsglasogon 2607990041

Skyddshandskar 2607000134

Felsökning

Tabellen nedan anger felsymptomer och hur dessa kan Åtgårdas om maskinen nàgon gäng skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och Åtgårda problemet ta kontakt med din serviceverkstad.

Obs! Frankoppla maskinen och dra ut stickproppen innan felsökningen pabörjas.

Symptom	Möjliga orsaker	Åtgård
Häcksaxen fungerar inte	Strömförösörjning saknasVagguttaget defektNätsladden skadadSäkring defekt	Kontrollera strömförösörjningenProva med annan strömkälla, byt vid behovKontrollera nitsladden, byt vid behovByt ut säkringen
Häcksaxen går med avbrott	Nätsladden skadadIntern glappkontaktStrömställaren är defekt	Kontrollera nitsladden, byt vid behovUppsök Bosch serviceverkstadUppsök Bosch serviceverkstad
Motorn går, knivarna står stilla	Interna fel	Uppsök Bosch serviceverkstad
Knivarna blir heta	Knivarna är trubbigaKniv med hackFör hög friktion till följd av bristende smörjning	Låt knivsvärdet slipsAmål knivsvärdet kontrollerasSmörj med underhällssprej

Avfallshantering

Elverktyg, tillbehör och Förpackning ska omhändertas på miljövänligt satt für Återvinning.

Endast for EU-länder:

Släng inte elverktyg i hushállsavfall! Enligt europeiska direktivet 2002/96/EG for elektriska och elektroniska apparater och dess modifi- rer till nationell rätt måste obrukbara elverktyg omhändertas separat och pa miljövänligt sätt lämnas in for Åter-vinning.

Kundtjanst

En sprängskiss och informationer om reservdalar lamnas under:

www.bosch-pt.com

[phone]

Fax [phone]

Försakran om överensstammelse

Mätvärdena har tagitsfram baserande pa 2000/14/EG (1,60 m hojd, 1 m avstand) och EN 25 349.

Maskinens A-vägda ljudniva uppnár i typiska fall: Ljudtrycksniva 82 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 85 dB (A) (AHS 6000/7000 PRO-T); ljudeffektniva 96 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 99 dB (A) (AHS 6000/7000 PRO-T).

Vibration i hand/arm ar lagre an 2,5 m/s².

Vi forsakrar harmed under exklusivt ansvar att denna produkt overensstammer med foljande normer och harmoniserade standarder: EN 774, EN 50 144 enligt bestammelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektniva L_WA ar lagre an 98 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Beräkningsmetod für konformitet en-ligt bilaga V.

Leinfelden, 01.10.2005.

Dr. Egbert Schneider
