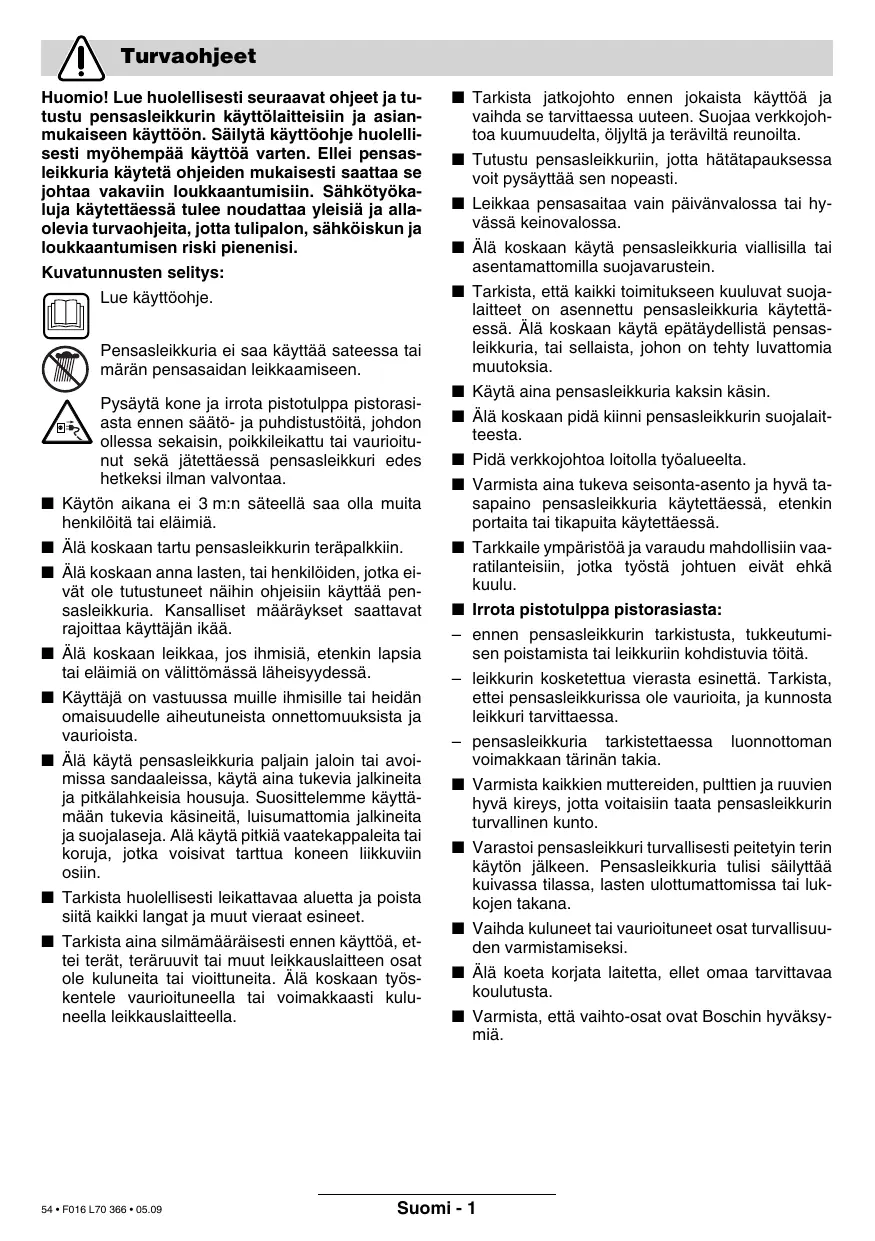

KÄYTTÖOHJE AHS 6000 PRO T BOSCH
Huomio! Lue huolellisesti seuraavat ojeet ja tutustu pensasleikkurin kayttolaitteisiin ja asianmukaiseen kayttoön. Salytä kayttohje huolellisiesti myohempaa kayttoa varten. Ellei pensasleikkuria kayteta ohjeiden mukaisesti saattaa sejohtaavakaviin loukkaantumisin. Sahkotyoka luja kaytettessa tulee noudattaa yleisiä ja allaolevia turvaohjeita, jotta tulipalon, sahkoksun ja loukkaantumisen riski pienenisi.
Kuvatunnusten selitys:
Lue kayttoohje.
Pensasleikkuria ei saa käyttaa sateessa tai maran pensasaidan leikkaamiseen.
Pysayta kone ja irrota pistotulppa pistorasiasta ennen saato- ja puhistustoitā, johdon ollessa sekaisin, poikkileikattu tui vaurioitunut sekä jatettaessā pensasleikkuri edes heteksi ilman valvontaa.
Kayton aikana ei 3 m:n sateellaa saa olla muita henkiloitatai elaimia.
Alkaoskaan tartu pensasleikkurin terapalkkin.
Ala koskaan annalasten,tai henkiloiden,jotka eivat ole tutustuneet naihin ohjeisiin kayttaa pensasleikkuria.Kansalliset märaykset saattavat rajoitttaa kayttajän ikaa.
Alä koskaan leikkaa, jos ihmisija, etenkin lapsia tai elaimia on valittomassa laheisyydessa.
Käytäja on vastuussa muille ihmisille tai heidän omaisuudelle aiheituneista onnettomouksista ja vauroista.
Alä käytä pensasleikkuria paljain jaloin tai avo-missa sandaaleissa, käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Suosittelemme käytta-maan tukevia kasineita, luisumattomia jalkineita ja suojalaseja. Alä käytä pitkiä vaatekappaleita tai koruja, jotka voisivat tarttua koneen likkuviin osiin.
Tarkista huolellisesti leikattavaa aluetta ja poista siita kaiki langat ja muut vieraat esineet.
Tarkista aina silmamaaraisesti ennen kayttoa, etei terat, teraruuvit tai muut leikkauslaiteen osate kuluneita tai vioittuneita. Ala koskaan tyoskentele vauroituneella tai voimakkaasti kuluneella leikkauslaiteella.
Tarkista jatkojohto ennen jokaista käyttoä ja vaihda se tarvittaessa uuteen. Suojaa verkkojohtoa kuumuuudelta, öljytä ja teräviltä reunoilta.
Tutustu pensasleikkuriin, jotta hatatapauksessa voit pysayttaa sen nopeasti.
Leikkaa pensasaitaa vain paivänvalossa tai hyvässä keinovalossa.
Alä koskaan käytä pensasleikkuria vialisilla tai asentamattomilla suojavarustein.
Tarkista, etta kaikki toimitukseen kuuluvat suoja laitteet on asennettu pensasleikkuria kaytettaa. Alä koskaan käytä epataydellä pensasleikkuria, tai sellaista, johon on tehty luvattomia muutoksia.
Käytä aina pensasleikkuria kaksin käsin.
Alä koskaan pidä kiinni pensasleikkurin suojalait- teesta.
Pida verkojohtoa loitotta tyoalueelta.
Varmista aina tukeva seisonta-asento ja hyvä tasa-paino pensasleikkurkia käytettaessä, etenkin portaita tai tikapuita käytettaessä.
Tarkkaile ympäristöä ja varaudu mahdollisin vaa- ratilanteisiin, jotka tyostä johtuen eivat ehkä kuulu.
- Irrota pistotulppa pistorasiasta:
- ennen pensasleikkurin tarkistusta, tutkeutumisen poistamista tai leikkuriin kohdistuvia toita.
- leikkurin kosketettua vierasta esinettä. Tarkista, ettei pensasleikkurissa ole vauroita, ja kunnosta leikkuri tarvittaessa.
- pensasleikkuria tarkistettaessa luonnottoman voimakkaan tärinān takia.
Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kireys, jotta voitaisiin taata pensasleikkurin turvallinen kunto.
Varastoi pensasleikkuri turvallisesti peitetyin terin kayton jälkeen. Pensasleikkuria tulisi sailyttäkuivassa tilassa,lasten ulottumattomissa tai lukkojen takana.
Vaihda kuluneet tai vauroituneet osat turvallisu-den varmistamiseksi.
Alä koeta korjata laitetta, ellet omaa tarvittavaa koulutusta.
Varmista, etta vaihto-osat ovat Boschin hyväksymä.
Tekniset tiedot
| Pensasleikkuri | AHS 400 - 24T | AHS 480 - 24T | AHS 550 - 24ST | AHS 600 - 24ST |
| Tilausnummer | 3 600 H48 0.. | 3 600 H48 1.. | 3 600 H48 2.. | 3 600 H48 3.. |
| Nimellisottoteho | 550 W | 550 W | 600 W | 600 W |
| Tyhjäkänty-iskuluku | 1400 min-1 | 1400 min-1 | 1400 min-1 | 1400 min-1 |
| Teräväli | 24 mm | 24 mm | 24 mm | 24 mm |
| Leikkuupituus | 400 mm | 480 mm | 550 mm | 600 mm |
| Paino | 3,95 kg | 4,05 kg | 4,1 kg | 4,2 kg |
| Sujausluokka | ☐ / II | ☐ / II | ☐ / II | ☐ / II |
| Pensasleikkuri | AHS 650 - 24ST | AHS 6000 PRO-T | AHS 7000 PRO-T | |
| Tilausnummer | 3 600 H48 4.. | 3 600 H48 A.. | 3 600 H48 B.. | |
| Nimellisottoteho | 600 W | 700 W | 700 W | |
| Tyhjäkänty-iskuluku | 1400 min-1 | 1500 min-1 | 1500 min-1 | |
| Teräväli | 24 mm | 34 mm | 34 mm | |
| Leikkuupituus | 650 mm | 600 mm | 700 mm | |
| Paino | 4,25 kg | 4,1 kg | 4,2 kg | |
| Sujausluokka | ☐ / II | ☐ / II | ☐ / II | |
Asianmukainen käytto
Kone on tarkoitetu pensasaitojen ja pensaiden leikkaukeen ja lyhentamiseen pihassa ja puutarhassa.
Johdanto
Tässä käsikirjassa on ohjeita pensasleikkurin oikeasta kokoamisesta ja turvallisetsta käytösta. On tärkeä,etta luet namā ohjeet huolellisetsti.
Toimitukseen kuuluu
Kaikki laitteen osat tulee ottaa varovasti pakkauke sesta ja toimituksen taydellisyys on tarkistettava:
Pensasleikkuri
Teransuojus
- Kayttoohje
Jos jokin osa puuttuu tai on vauroitunut, ota yhteys jalleen-myyjäasi.
Koneen osat
1 Terapalkki
2 Etummaisen kahvan kasisuojus
3 Etummainen sankakahva kytkentavipuineen
4 Tuuletusaukot
5 Taaempi kahva kaynnistyskytkimineen
6 Pistolppa**
7 Teransuojus
8 Valmistusnummer
**maakohtainen
Käyttoehjeissa kuvatut lisātarvikkeet eivāvat valttamattā sisally toimitukseen!
Tyoturvallisuus
Huomio! Ennen huolto- ja puhdistustöitä on pensasleikkuri pysaytattāvā ja pistotulppa irrotettava pistorasiasta. Samaa tulee tehdä, jos verkkojohto vahingoittuu, leikkautuu poikki tai on sekaisin.
Pensassaksien virran katkaisun jälkeen, terät liikkuvat vielä mutamia sekunnin murto-osia. Varoitus! Älä kosketa liikkuvia terä.
Sahkoturvallisuus
Koneesi on turvallisuussyistä suojaeristety, eikä sitā tarvitse maadoittaa. Käytöjannite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksytjä jatkojohtoja. Tietoa saat Bosch sopimushuollossa.
Jatkojohtoina saa kayttä ainoastaan laatuolukan H05VV-F tai H05RN-F johtoja.
Turvallisuuden lisämiseksi on suositeltavaa käytävikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaisa käyttoa.
Ohje tuotteita varten, joita ei myydä Iso-Britanni-assa: HUOMIO: Turvallisuutesi takia vaaditaan, etta koneessa oleva pistotulppa 6 liitetään jatkojohtoon 9 kuvan osoittamalla tavalla.
Jatkojhdon liitintä on suojeltava roiskevedeltä, sent tulee olla kumia tai olla kumipäälysteinen.
Jatkojhodossa on kaytettav vedonpoistinta.
Liitäntäjohtoa on jatkuvasti tarkistettava mahdollisten vaurioiden takia. Vain moitteettomassa kunnossa olevaa johtoa saa käytäa.
Jos liitäntäjohto on vauroitunut, sen saa korjata vain valtuutettu Bosch-korjaamo.
A Käytöönotto
Kännistys:
Paina takakahvassa 5 sijaitsevaa käynnistyspainiketta ja pidä se painettuna. Paina kytkentävipua 3.
Pysäytys:
Irrota ote kytkentävivusta 3 ja käynnistyskytkimesta 5.
Huomio: Kone on varustetu liukukytkimella, joka suojaa moottoria vauroilta, jos kova esine estaa teräa likkumasta.
Jos kone lukkiutuu, tätyyy virta heti katkaista ja pistotulppa irrottaa pistorasiasta ennen esineen poistamista.
B C D Työskently pensasleikkurin kanssa
Pidä pensasleikkuria kaksin kasin ja pidä etäisyyttä omaan kehoon. Varmista tukeva seisoma-asento.
Vie jatkojohto oman olkapääsi yli taaksepäin ja varmista, etta se leikattaessa aina pysyy takana. Alä koskaan vie johtoa pensasaidan yli, missa se helposti saattaa joutua terien tielle.
Voit leukata korkeintaan 24 mm (34 mm, AHS 6000/7000 PRO-T) paksuja oksia. Syotä oksat leikkurin terille likuttamalla pensasleikkuria tasaisesti eteenpän leikkausviivaa pitkin. Kaksipuolinen terapalkkimahdollistaa leiikkaaminen kumpaankin suuntaan tai heliuri likkeev sivilta toiselle.
Leikkaa ensin pensasaidan sivut ja sitten yläreuna.
Sivujen saamiseksi tasaisiksi ehdotamme leikkaa-mista kasvun suuntaan alhaalta ylospain. Jos leikataan ylhaaltal aslaspain siirtyvat ohuet oksat ulospain, mikä voi johtaa ohuempin kohtiin tai reikiin.
Jotta pensasaidan ylapinnan leikkaus tulisi tasaiseksi tulisi koko pensasaidan pituudelta vetäa merkkinuora halutulle korkeudelle.
Tarkista, ettei esineita, kuten esim. naruja leikata, koska ne voivat vauroiittaa teria tai moottoria.
Leikkausaika:
- Lehtipensasaitojen paras aika on kesakuu ja lokakuu.
- Neulaspensasaidat huhtikuuussa ja elokuussa.
- Havupuut ja muut nopeakasvuiset pensasaidat toukokuusta alkaen kuuden viikon valein.
- Pensasaidat tulisi leikata yhteen muotoon kuvan osoittamalla tavalla.
Huolto ja puhdistus
Irrota pistotulppa pistorasiasta ennen kaikkia huoltotöitä.
Ohje: Pitkäaikaisen ja luotettavan kayton varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet saannollisin valiajoin.
Etsi silmamäräisesti vikoja pensasleikkurista, kuten lösya, riippuva tai vauroitunut terapalkki, huono kiinnitys ja kuluneet tai voittuneet osat.
Tarkista, etta suojukset ja suojalaitteet ovat kunnossa ja oikein asennettuja. Tarvittavat korjaukset tai huoltotyot tulee tehdä ennen pensasleikkurin käytönontoia.
Jos pensasleikkuriin huolellisesta valmistus- ja koestusmenettelystä holimatta tulisi vika, on korjaus annettava Bosch sopimushuollon tehtavaksi.
Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumpero kaikissa kyselyissa ja varaosatilauksissa!
Leikkuuterän huolto ja puhdistus
Irrota pistotulppa pistorasiasta ennen kaikkia huoltotöitä.
Käytä käsineitä leikkuuterän käsittelyssä ja puhdistuksessa.
Puhdista leikkuutera jokaisen käytön jälkeen ja suihkuta suojaoljya sihen. Pitkan tyorupeaman aikana suosittelemme voitelemaan leikkuuteraa suojaoljylla saannollisin valein.
Tarkista silmämääräisesti leikkuuterän kunto. Tartista terapalkin 1 ruuvien kireys.
Varmista, etta teransuojus 7 on asennettu leikkuute- ran.
Puhdistus/Varastointi
Puhdista pensasleikkuri ulkoa pehmeallā harjalla ja rievulla. Vettä, liuotimia tai kiillotusainetta ei saa käyttaa puhistukseen. Poista kaikki likaantumiset, erityisesti on moottorin tuuletusaukot 4 puhistet-tava.
Varastoi pensasleikkuri varmassa, kuivassa paikassa lasten ulottumattomissa. Ålä aseta muita esineta leikkurin pälle.
Tarvikkeet
Teransuojus AHS 400-24T 2605411160
Teransuojus AHS 480 - 24T 2605 411 160
Teransuojus AHS 550 - 24ST 2605 411 208
Teransuojus AHS 600 - 24ST 2605 411 208
Teransuojus AHS 650 - 24ST. 2 605 411 158
Teransuojus AHS 6000 PRO-T 2605 411 208
Teransuojus AHS 7000 PRO-T 2605 411 158
Collecto AHS 400 - 24T 2608 005 112
Collecto AHS 480 - 24T 2608005114
Collecto AHS 550 - 24ST. 2608005115
Collecto AHS 600 - 24ST. 2608005115
Collecto AHS 650 - 24ST 2 608 005 113
Collecto AHS 6000 PRO-T. 2608 005 115
Collecto AHS 7000 PRO-T. 2608 005 113
Voiteluainesumutin 1609200399
Keraillyiina F 016 800 055
Suojalasit 2607990041
Suojakaseet 2607000134
Vianetsintä
Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtavissä,Jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltipisteeseen.
Huomio: Katkaise laiteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintä.
| Oire | Mahdolliset syyt | Korjaustoimenpide |
| Pensasleikkuri ei toimi | Saha ei saa virtaa | Tarkista sähkön syöttö |
| Pistorasia viallinen | Kokeile toista pistorasiaa, vaihda pistorasia tarvittaessa |
| Verkkojhohto vauroitunut | Tarkista verkkojhohto, vaihda tarvittaessa uuteen |
| Varoke viallinen | Vaihda varoke |
| Pensasleikkuri toimii katkonaisesti | Verkkojhohto vauroitunut | Tarkista verkkojhohto, vaihda tarvittaessa uuteen |
| Huono kosketus sisäisesti | Käanny Bosch-keskushuollon puoleen |
| Käynnistyskytkin on viallinen | Käanny Bosch-keskushuollon puoleen |
| Moottori käy, mutta terät eivät liiku | Sisäinen vika | Käanny Bosch-keskushuollon puoleen |
| Terät kuumenevat | Terät ovat tylsiä | Anna hioa teräpalkki |
| Terässä on lovia | Anna tarkistaa teräpalkki |
| Llian paljon kitkaa johtuen puuttuvasta voitelusta | Suihkuta voiteluöljyllä |
Havitys
Sähkötyokalu, lisātarvikkeet ja pakkaukset tulee toimittaa ymparistöystävälliseen uusiokäytöön.
Vain EU-maita varten:
Älä heita sahkötyokaluja talousjatteisin!
Eurooppalaisen vanhoja sahk- ja elektroniikkalaitteita koskevan direktivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee
kayttokelvottomat sahkotyokalut kerat erikseen ja toimitta ymparistoystavalliseen uusiokaytto.
Asiakaspalvelu
Rajahdyspiirustuksia ja tietoja varaosista lóydát osoitteesta:
www.bosch-pt.com
Bosch-keskushuolto
Pakkalantie 21A
01510 Vantaa
+358 (0)9 / 43 59-91
Faksi +358 (0)9/8 70 23 18
Yhdenmukaisuusvakuutus
Mitta-arvot annettu 2000/14/EY mukaan (korkeus 1,60m etaisyys 1m) ja EN 25 349.
Tyokalun typillinen A-arvioitu melutaso: aenepaintataso 82 dB (A) (AHS 400-24T / 480-24T /550-24ST/600-24ST/650-24ST),85 dB (A) (AHS 6000/7000 PRO-T);aenentehotas96 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST),99 dB (A) (AHS 6000/7000 PRO-T).
Tyypillisesti käsivarren tärinä on alle 2,5 m/s².
Todistamme taten ja vastaamme yksin siita, etta tamä tuote on alla lueteltjen standardien ja standardömisasiakirjoen vaatimumen mukainen EN 774, EN 50 144 seuraavien direktivien märäyssten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY.
2000/14/EY: Taattu aanentehotaso L_WA on alle 98 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Yhteensopivuuden arvostusmenetelma liitteen V mukaan.
Leinfelden, 01.10.2005.
Dr. Egbert Schneider
Pidätämme oikeuden mutoksiin
