MANUALE UTENTE AHS 6000 PRO T BOSCH

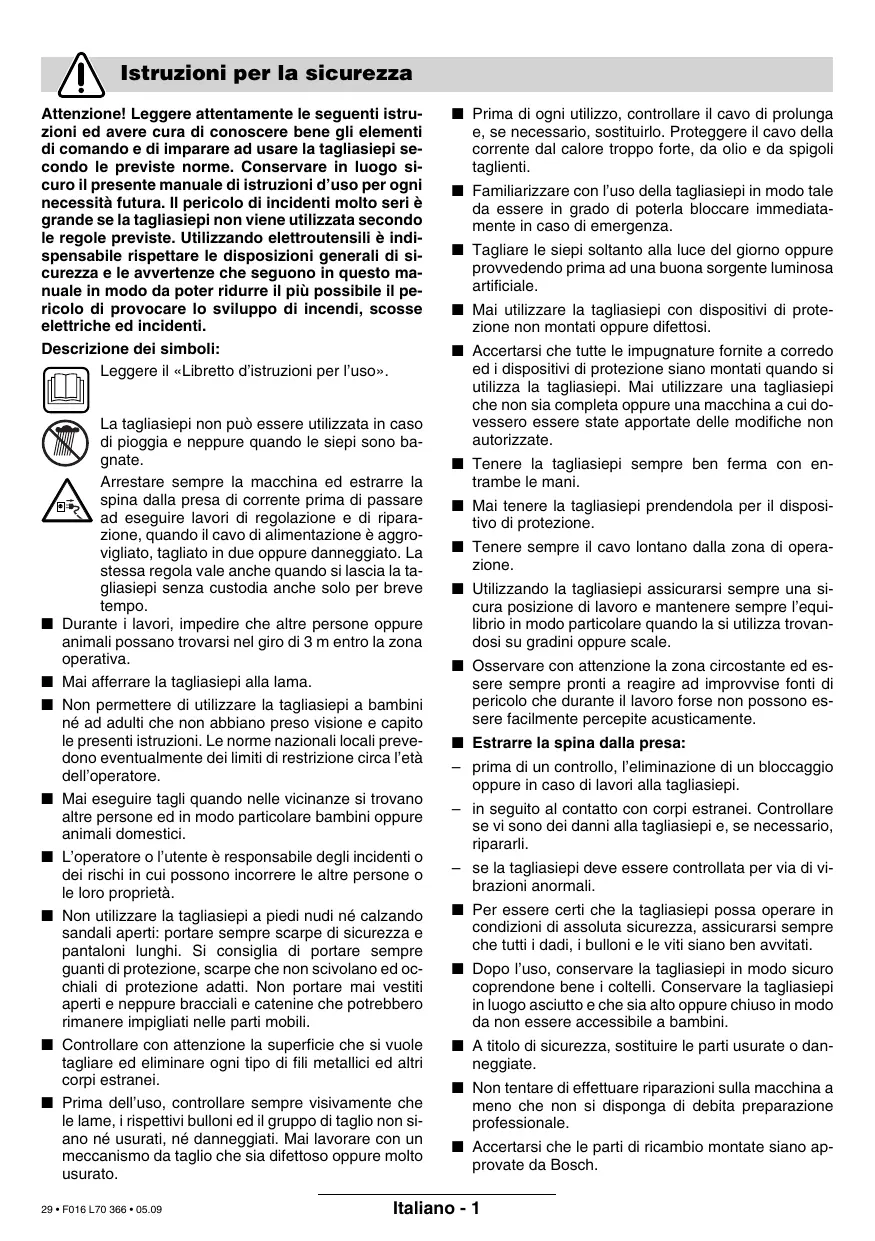

Attenzione! Leggere attentamente le seguenti istruzioni ed ave cura di conoscere bene gli elementi di commande e di imparare ad usare la tagliaiepi seconde le previste norme. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura. Il pericolo di incidenti molto seri è grande se la tagliaiepi non viene utilizzata seconde le regole previste. Utilizzato elettrotensili è indispensable rispettoare le disposizioni generali di sicurezza e le avventenze che seguno in quello manuale in modo da poter ridurre il più POSSIBLE il pericolo di provocare lo sviluppo di incendi, scosse elettriche ed incidenti.
Descrizione dei symboli:
Leggere il «Libretto d'istruzioni per l'uso».
La tagliasepi non più essere utilizzata in caso di pioggia e neppure quando le siepi sono bagnate.
Arrestare sempre la macchina ed estrarre la spina dalla presa di corrente prima di passare ad eseguire lavori di regolazione e di riparazione, quando il cavo di alimentazione è agrovigliato, tagliato in due oppure danneggiato. La stessa regola valeanche quando si lascia la tagliasiepienza custodiaanche solo per breve tempo.
- Durante i lavori, impedire che altre persone oppure animali possano trovarsi nel giro di 3 m entro la zona operativa.
■ Mai afferrare la tagliasiepi alla lama.
Non permettere di utilizzato la tagliasepi a bambini né ad adulti che non abbiano preso visione e capito le presenti struzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l'età dell'operatore.
■ Mai esquire tagli quando nelle vicinanzi si trovano altre persone ed in modo particulare bambini oppure animali domestici.
L'operaatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
Non utilizzato la tagliasepi a piedi nudi né calzando sandali aperti: portare sempre scarpe di sicurezza e pantaloni lunghi. Si consiglia di portare sempre quanti di protezione, scarpe che non scivolano ed occhiali di protezione adatti. Non portare mai vestiti aperti e neppure bracciali e catinenie che potrebbero rimanere impigliati nelle parti mobili.
Controllare conattenzione la superficie che si vuole tagliare ed eliminare agli tipo di fili metallici ed altri corpi estranei.
■ Prima dell'uso, controllare sempre visamente che le lame, i rispettov bulloni ed il gruppo di taglio non siano né usurati, né danneggiati. Mai lavorare con un meccanismo da taglio che sia difettoso oppure molto usurato.
■ Prima di ogni utilizzato, controllare il cavo di prolunga e, se necessario, sostituirlo. Proteggere il cavo della corrente dal calore troppo forte, da olio e da spigoli taglienti.
Familiarizzare con l'uso della tagliasiepi in modo tale da essere in grado di poterla bloccare immediamente in caso di emergenza.
Tagliare le siepi soltanto alla luce del giorno oppure provvedendo prima ad una buona sorgente luminosa artificiale.
■ Mai utilizzato la tagliasepi con dispositivi di protezione non montati oppure difettosi.
Accertarsi che tutte le impugnature fornite a corredo ed i dispositivi di protezione siano montati quando si utilizza la tagliasiepi. Mai utilizzato una tagliasiepi che non sa completinga oppure una macchina a cui dovessoerno essere state apportate delle modifiche non autorizzate.
- Tenere la tagliasiepi sempre ben ferma con entrambé le mani.
■ Mai tenera la tagliasepi prendenda per il dispositivo di protezione.
- Tenere sempre il cavo lontano alla zona di operazione.
Utilizzato la tagliastepi assicurarsi sempre una sicura posizione di lavoro e mantenere sempre l'equilibrio in modo particolare quando la si utilizza trovandoksi gradini oppure scale.
Osservare con attenzione la zona circostante ed essere sempre pronti a reagire ad improvvise fonti di pericolo che durante il lavoro forse non possono essere facilemente percepè acusticamente.
Estrarre la spina dalla presa:
- prima di un controllo, l'eliminazione di un bloccaggio oppure in caso di lavori alla tagliasiepi.
- in seguito al contatto con corpi estranei. Controllare se vi sono dei dati alla tagliasiepi e, se necessario, ripararli.
- se la tagliasiepi deve essere controllata per via di vibrazioni anormali.
Per essere certi che la tagliasiepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati.
Dopo l'uso, conservare la tagliasiepi in modo sicuro coprendone bene i coltelli. Conservare la tagliasiepi in luogo asciutto e che sua alto oppure chiuso in modulo da non essere accessibile a bambini.
A titolo di sicurezza, sostituire le parti usurate o daneggiate.
Non tentare di effettuare riparazioni sulla macchina a meno che non si disponga di debita preparazione professionale.
Accertarsi che le parti di ricambio montate siano approvate da Bosch.
Dati tecnici
| Tagliasiepi | AHS 400 - 24T | AHS 480 - 24T | AHS 550 - 24ST | AHS 600 - 24ST |
| Codice di ordinazione | 3 600 H48 0.. | 3 600 H48 1.. | 3 600 H48 2.. | 3 600 H48 3.. |
| Potenza assorbita nominale | 550 W | 550 W | 600 W | 600 W |
| Numero di corse a vuoto | 1400 c.se/min | 1400 c.se/min | 1400 c.se/min | 1400 c.se/min |
| Distanza delle lame da taglio | 24 mm | 24 mm | 24 mm | 24 mm |
| Lunghezza di taglio | 400 mm | 480 mm | 550 mm | 600 mm |
| Peso | 3,95 kg | 4,05 kg | 4,1 kg | 4,2 kg |
| Classe protezione | \(\square\) / \(\square\) | \(\square\) / \(\square\) | \(\square\) / \(\square\) | \(\square\) / \(\square\) |
| Tagliasiepi | AHS 650 - 24ST | AHS 6000 PRO-T | AHS 7000 PRO-T | |
| Codice di ordinazione | 3 600 H48 4.. | 3 600 H48 A.. | 3 600 H48 B.. | |
| Potenza assorbita nominale | 600 W | 700 W | 700 W | |
| Numero di corse a vuoto | 1400 c.se/min | 1500 c.se/min | 1500 c.se/min | |
| Distanza delle lame da taglio | 24 mm | 34 mm | 34 mm | |
| Lunghezza di taglio | 650 mm | 600 mm | 700 mm | |
| Peso | 4,25 kg | 4,1 kg | 4,2 kg | |
| Classe protezione | \(\square\) / \(\square\) | \(\square\) / \(\square\) | \(\square\) / \(\square\) | |
La macchina è prevista per tagliare e tosare siepi e cespugli del Vostro giardino.
Introduzione
Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro del Vostro tagliasepi. Leggere attentamente le presenti istruzioni.
Volume di fornitura
Estrarre con attenzione dall'imballaggio tutti i componenti della macchina e controllare che la lista sia completa:
- Tagliasiepi
- Protezione lama
- Manuale di istruzioni
In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in fatto con il rivenditore presso il quale avete acquistato la macchina.
Elementi della macchina
1 Lama
2 Protezione mano per impugnatura anteriore
3 Impugnatura anteriore con leva di lavoro
4 Feritoie di ventilazione
5 Impugnatura posteriore con interruptore avvio/arresto
6 Spina di rete**
7 Protezione lama
8Numero di série
**Varia secondo il Paese
Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!
Per la Vostra sicurezza
Attenzione! Disinserire la tagliasepi ed estrarre la spina dalla presa di alimentazione della corrente prima di passare ad eseguire lavori di manutenzione e di pulizia. Lo stesso vale quando il cavo della corrente dovesse essere danneggiato, tagliato oppureanche aggrovigliato.
Una volta spenta la tagliasiepi, le lame continuano a muoversi ancora por poche frazioni di secondi. Attenzione! Mai toccare le lame in movimento.
Sicurezza elettrica
Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzato esclusivamente cavi di prolunga omologati. Per ulteri informazioni, rivolgersi al Punto di professionista oppure alla più vicina rappresentanza Bosch Service. É permesso utilizzato soltanto cavi di prolunga del tipo H05VV-F oppure H05RN-F.
Per una magiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30mA . Ogni volta prima di utilizzato la macchina si deve controlare il dispositivo di protezione dalla corrente residua.
Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 6 applicata alla macchina si a collegata al cavo di prolonga 9 come rappresentato nella figura.
Il raccordo del cavo di prolunga deve essere essere protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure essere coperto da gomma.
Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.
Il cavo di collegamento deve essere controllato regolamente e più essere utilizzato soltanto quando è in perfetto stato.
Un cavo di collegamento danneggiato può essere riparato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.
A Messa in funzione
Avviare:
Premere l'interruttore avvio/arresto all'impugnatura posteriore 5 e tenerlo premuto. Premere la leva di commando 3.
Arrestare:
Rilasciare la leva di lavoro 3 e l'interruttore avvio/ arresto 5.
Nota bene: La macchina è dotata di un giunto a fri-zione che protege il motore dal pericolo di danneggiamento in caso di blocco della lama di taglio dovuto ad un oggetturo.
Nel caso in cui la macchina dovesse bloccare, spe-gnerla immediatamente ed estrarre la spina di collega gamento alla rete prima di cercare di rimuovere l'oggetto che ne ha provocato il blocco.
B C D Lavorare con la tagliasiepi
Afferrare la tagliaiepi con entrambe le mani e tenerla sempre ad una distanza sufficiente dal proprio corpo. Stare sempre attenti a prendere una sicura posizione di lavoro.
Tenere il cavo di prolunga sulla propria spalla verso l'indietro ed accertarsi che durante l'operazione di taglio resta sempre dietro. Mai poggiare il cavo sulla siepe perché potrebbe lavoramente essere preso dai coltelli.
É possible tagliare rami che arrivano ad un diametro massimo di 24 mm (34 mm, AHS 6000/7000 PRO-T). Per cominciare a tagliare i ramoscelli con i coltelli della lama, avanzare con la tagliasiepi uniformmente in avanti sulla linea di taglio. La lama a doppio taglio permette di tagliare in ambedue le direzioni oppure mediane moto pendolare da una parte all'altra.
Tagliare prima i lati della siepe e poi il bordo superiore.
Per riuscire ad ave lati piani, raccomandiamo di tagliare seguating la direzione della vegetazione partendo dal basso e proseguingo verso l'alto. Tagliando dall'alto verso il basso, i ramoscelli più sottili si spostano verso l'esterno provocando in quello modo parti più sottili oppure buchi.
Per poter infine tagliare uniformmente il bordo superiore, tendere su tutte la lunghezza della siepe un'apposita corda regolata all'altezza che si ritiene necessaria.
Fare sempre attenzione a non tagliare oggetti come per esempio fili metallici perché queste potrebbero danneggiare le lame oppure il motore della macchina.
Periodi in cui si taglia:
- Il periodo migliorie per tagliare le siepi di latifoglie è in giugno ed in ottobre.
- Le siepi di conifera si tagliano in aprile ed in ago-sto.
- Siepi di conifera ed altri tipi di siepi a crescita velocce si tagliano a partire da maggio agli 6 settimane circa.
- Le siepi dovrebbero essere tagliate in una forma che corrisponde a quella rappresentata nella figura.
Cura e manutenzione
Prima di eseguire agli'intervento di manutenzione, estrarre la spina di rete.
Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.
Controllare regolarmente se la tagliasiepi abbia dei difetti visibili come per esempio potrebbe essere una lama libera, sbalzata fuori della guida oppureanche danneggiata, fissaggi liberi e usurati oppure componenti danneggiati.
Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manutenzione devono essere eseguita prima di cominciare ad usare la tagliasiepi.
Se nonostante gli accurati procedimenti di produzione e di controllo la tagliasepie dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettrotensili Bosch.
Comunicare sempre il codice di ordinazione a 10 cître dell'elettrotensile in caso di richieste o di ordinazione di pezzi di ricambio!
Cura e manutenzione della lama da taglio
Prima di eseguire agli'intervento di manutenzione, estrarre la spina di rete.
Maneggiando oppure eseguendo dei lavori di pulizia sulla lamda di taglio, portare sempre quanti di protezione. Dopo agli utilizzato, pulire le lame da taglio e spruzzarle utilizzando un apposto olio di protezione. Nel corso di operazioni di lavoro di durata maggiore, raccomandiamo di lubricicare la lamda da taglio ad intervalli regolari utilizzato apposto olio di protezione. Controllare a vista lo stato generale della lamda da taglio. Controllare se le viti nella lamda 1 sono ben fisse. Accertarsi che la protezione lamda 7 sua stata applicata sulla lamda da taglio.
Pulizia/Immagazzinaggio
Pulire la carcassa esterna della tagliasepi utilizzando una spazzola morbida ed uno straccio. Non è permesso'utilizzato né acqua, né solventi, né prodotti di lucidatura. Eliminare agli tipo di sporciazza e pulire in modo particulare le feritoie di ventilazione 4 del motore.
Conservare la tagliasiepi in unippo sicuro che sia asciutto e che non sia accessibile a bambini. Non poggiarvi mai altri oggetti sopra.
Accessorio opzionale
Protezione lama AHS 400 - 24T...... 2605 411 160
Protezione lama AHS 480 - 24T. 2605 411 160
Protezione lama AHS 550 - 24ST ....... 2 605 411 208
Protezione lama AHS 600 - 24ST ....... 2 605 411 208
Protezione lama AHS 650 - 24ST ....... 2 605 411 158
Protezione lama AHS 6000 PRO-T...2 605 411 208
Protezione lama AHS 7000 PRO-T...2605411158
Collecto AHS 400 - 24T 2608 005 112
Collecto AHS 480 - 24T 2608005114
Collecto AHS 550 - 24ST. 2608005115
Collecto AHS 600 - 24ST. 2608005115
Collecto AHS 650 - 24ST. 2608005113
Collecto AHS 6000 PRO-T. 2608 005 115
Collecto AHS 7000 PRO-T. 2608 005 113
Spray lubricante 1609200399
Pezza di raccolta F 016 800 055
Occhiali di sicurezza 2607990041
Guanti di protezione 2607000134
Individuzione dei guasti e rimedi
La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolverre il problema, rivolgersi al rivenditore.
Avvertenza: Spagnere la macchina e staccare la spina alla presa di alimentazione prima di iniziare con la ricerca della causa del guasto.
| Problema | Possibili cause | Rimedi |
| La tagliasiepi non funziona | Manca l'alimentazione della corrente | Controllare l'alimentazione della corrente |
| Presa difettosa | Provare altre sorgenti di corrente e, se necessario, cancellare |
| Cavo della corrente danneggiato | Controllare il cavo di alimentazione e, se necessario, sostituirlo |
| Valvola di sicurezza difettosa | Sostituire la valvola |
| La tagliasiepi lavora con interruzioni | Cavo della corrente danneggiato | Controllare il cavo di alimentazione e, se necessario, sostituirlo |
| Contatto interno labile | Rivolgersi ad un'officina specializzata Bosch |
| Gli interrupttori avvio/arresto sono difettosi | Rivolgersi ad un'officina specializzata Bosch |
| Il motore è in moto, le lame da taglio restano ferme | Errore interno | Rivolgersi ad un'officina specializzata Bosch |
| Le lame diventano troppo calde | Lame smussateLa lama ha delle taccheTroppo attrito per via della mancanza di lubrificazione | Far'affilare le lameFar controllare le lameSpruzzare utilizzato olio lubrificante |
Smaltimento
Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Solo per i Paesi della CE:
Non gettare elettROUTensili dismessi tra i rifiuti domestici!
Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del re
cepimento nel diritto nazionale, gli elettrotensili diventati inservibili devono essere raccolti separamente ed essere inviati ad una riutilizzazione ecologica.
Centro di Assistenza Clienti
www.bosch-pt.com
Italia
Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano
+3902/36962663
Fax. +39 02/36 96 26 62
FilodirettocBon Bosch. +3902 / 36962314
www.Bosch.it
Svizzera
Servizio +41 (0)1 / 8 47 16 16
Fax +41 (0)1 / 8 47 16 57
Consulente per la clientela. 0800551155
Valori misurati conformmente alla norma CE 2000/14 (1,60 m altezza, 1 m distanza) e EN 25 349.
La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 82 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 85 dB (A) (AHS 6000/7000 PRO-T). Potenza della rumorosità 96 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 99 dB (A) (AHS 6000/7000 PRO-T).
Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2,5m / s2
Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 774, EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.
CE 2000/14: Il livello della potenza sonora LWA garantito è minore di 98 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 100 dB (AHS 6000/7000 PRO-T). Procedimento di valutazione della conformità secondo appendice V.
Leinfelden, 01.10.2005.
Dr. Egbert Schneider
Con riserva di modifiche
