MODE D'EMPLOI AHS 6000 PRO T BOSCH
Instructions d'emploi

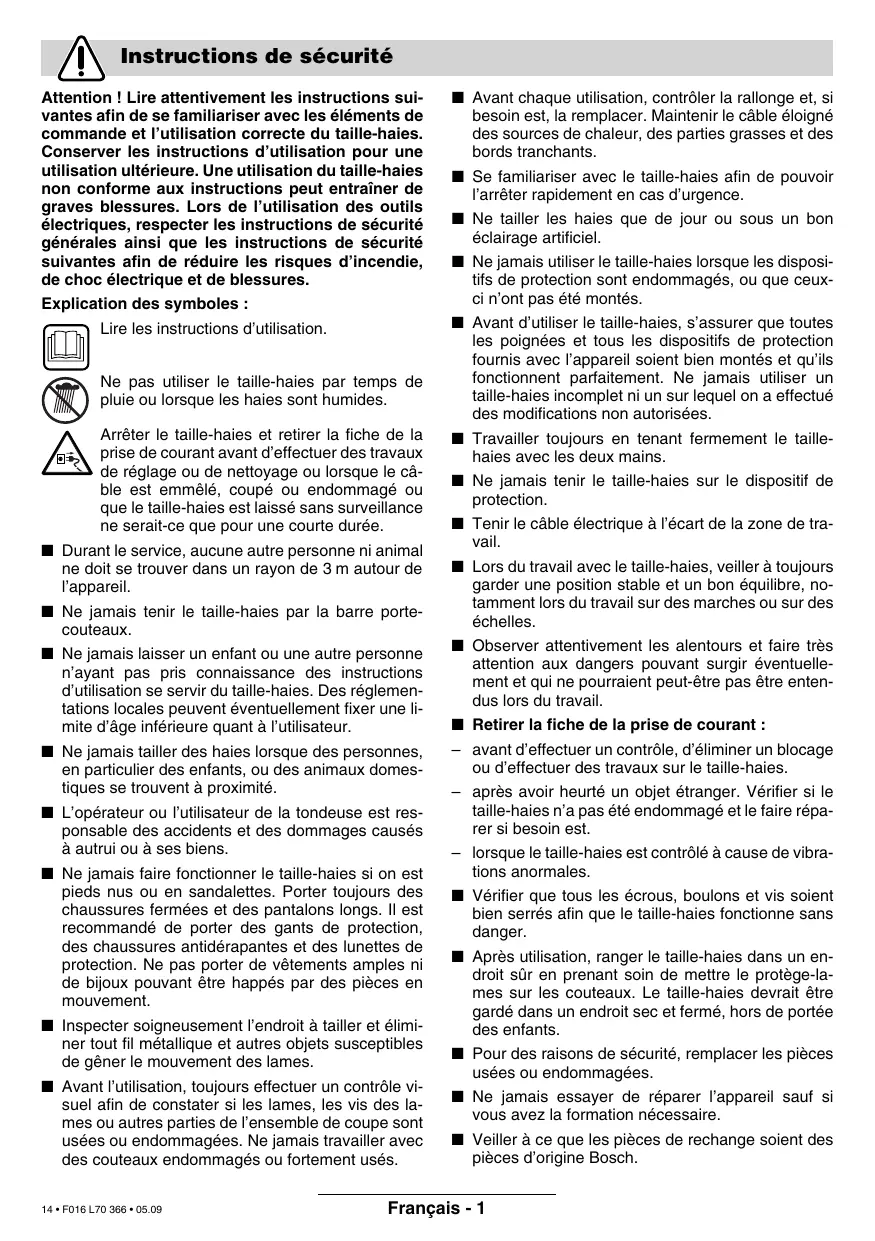

Instructions de service
Attention! Lire attentivement les instructions suivantes afin de se familiariser avec les éléments de commande et l'utilisation correcte du taille-haies. Conserver les instructions d'utilisation pour une utilisation ultérieure. Une utilisation du taille-haies non conforme aux instructions peut entrainer de graves blessures. Lors de l'utilisation des outils électriques, respecter les instructions de sécurité générales ainsi que les instructions de sécurité suivantes afin de réduire les risques d'incendie, de choc électrique et de blessures.
Explication des symboles :
Lire les instructions d'utilisation.
Ne pas utiliser le taille-haies par temps de pluie ou lorsque les haies sont humides.
Arrêtez le taille-haies et retirez la fiche de la prise de courant avant d'effectuer des travaux de réglage ou de nettoyage ou lorsque le câble est emmêlé, coupé ou endommagé ou que le taille-haies est laissé sans surveillance ne serait-ce que pour une courte durée.
Durant le service, aucune autre personne ni animal ne doit se trouver dans un rayon de 3m autour de l'appareil. Ne jamais tenir le taille-haies par la barre portecouteaux. Ne jamais laisser un enfant ou une autre personne n'ayant pas pris conscience des instructions d'utilisation se servir du taille-haies. Des réglementations locales peuvent eventuellement fixer une limite d'âge inférieure quant à l'utilisateur. Ne jamais tailler des haies lorsque des personnes, en particulier des enfants, ou des animaux domestiques se trouvent à proximité. L'opérateur ou l'utilisateur de la tondeuse est responsable des accidents et des dommages causés à autrui ou à ses biens. Ne jamais faire fonctionner le taille-haies si on est pieds nus ou en sandalettes. Porter toujours des chaussures fermées et des pantalons longs. Il est recommandé de porter des gants de protection, des chaussures antidérapantes et des lunettes de protection. Ne pas porter de vêtements amples ni de bijoux pouvant être happés par des pièces en mouvement. Inspector soigneusement l'endroit à tailler et éliminer tout fil métallique et autres objets susceptibles de générer le mouvement des lames. Avant l'utilisation, toujours effectuer un contrôle visuel afin de constater si les lames, les vis des lames ou autres parties de l'ensemble de coupe sont usées ou endommagées. Ne jamais travailler avec des couteaux endommagés ou fortement usés.
Avant chaque utilisation, contrôler la ballonne et, si besoin est, la remplacer. Maintenir le câble éloigné des sources de chaleur, des parties grasses et des bords tranchants.
Se familiariser avec le taille-haies afin de pouvoir l'arrêter rapidement en cas d'urgence.
Ne tailler les haies que de jour ou sous un bon éclairage artificiel.
Ne jamais utiliser le taille-haies lorsque les dispositifs de protection sont endommagés, ou que ceux-ci n'ont pas été montés.
Avant d'utiliser le taillis-haies, s'assurer que toutes les poignées et tous les dispositifs de protection fournis avec l'appareil seront bien montés et qu'ils fonctionnent parfaitement. Ne jamais utiliser un taillis-haies incomplet non un sur lequel on a effectué des modifications non autorisées.
Travailler toujours en tenant fermement le taille-haies avec les deux mains.
Ne jamais tenir le taille-haies sur le dispositif de protection.
- Tenir le câble électrique à l'écart de la zone de travail.
Lors du travail avec le taille-haies, veiller à toujours garder une position stable et un bon équilibre, notamment lors du travail sur des marches ou sur des échelles.
■ Observer attentivement les alentours et faire très attention aux dangers pouvant surgir éventuellement et qui ne pourraient peut-être pas être entendus lors du travail.
Retirer la fiche de la prise de courant :
- avant d'effectuer un contrôle, d'éliminer un blocage ou d'effectuer des travaux sur le taille-haies.
- après avoir heure un objet étranger. Vérifier si le taille-haies n'a pas été endommagé et le faire réparer si besoin est.
- lorsque le taille-haies est contrôlé à cause de vibrations anormales. Vérifier que tous les écrous, boulons et vis soient bien serrés afin que le taille-haies fonctionne sans danger.
- Àpres utilisation, ranger le taille-haies dans un endroit sur enPNANT SOIN DE MCTRE le protège-lames sur les couteaux. Le taille-haies devrait etre gardedans un endroit sec et fermé, hors de portede des enfants. Pour des raisons de sécurité, replacer les pieces usées ou endommagées. Ne jamais essayer de réparer l'appareil sauf si vous avez la formation nécessaire. Veiller à ce que les pieces de rechange soient des pieces d'origine Bosch.
Caractéristiques techniques
| Taille-haies | AHS 400 - 24T | AHS 480 - 24T | AHS 550 - 24ST | AHS 600 - 24ST |
| Référence | 3 600 H48 0.. | 3 600 H48 1.. | 3 600 H48 2.. | 3 600 H48 3.. |
| Puisance absorbée | 550 W | 550 W | 600 W | 600 W |
| Nombre de courses à vide | 1400 tr/min | 1400 tr/min | 1400 tr/min | 1400 tr/min |
| Espace inter-couteaux | 24 mm | 24 mm | 24 mm | 24 mm |
| Longueur de coupe | 400 mm | 480 mm | 550 mm | 600 mm |
| Poids | 3,95 kg | 4,05 kg | 4,1 kg | 4,2 kg |
| Classe de protection | ☐ / II | ☐ / II | ☐ / II | ☐ / II |
| Taille-haies | AHS 650 - 24ST | AHS 6000 PRO-T | AHS 7000 PRO-T | |
| Référence | 3 600 H48 4.. | 3 600 H48 A.. | 3 600 H48 B.. | |
| Puisance absorbée | 600 W | 700 W | 700 W | |
| Nombre de courses à vide | 1400 tr/min | 1500 tr/min | 1500 tr/min | |
| Espace inter-couteaux | 24 mm | 34 mm | 34 mm | |
| Longueur de coupe | 650 mm | 600 mm | 700 mm | |
| Poids | 4,25 kg | 4,1 kg | 4,2 kg | |
| Classe de protection | ☐ / II | ☐ / II | ☐ / II | |
L'appareil est conçu pour découper et tailler des haies et des buissons dans des jardins domestiques et de prise.
Ce manuel contient des indications quant à la manière de monter et d'utiliser correctement le taille-haies. Il est important de lire attentivement ces instructions.
Pièces fournies avec l'appareil
Retirer avec précaution de l'emballage toutes les pièces de la tronçonneuse à chaîne et vérifier si tous les éléments suivants sont complets :
- Taille-haies
- Protège-lames
- Instructions d'utilisation
S'il vous manque des éléments ou si l'une des pièces est endommagée, veuillez contacter notre revendeur.
Éléments de la appareil
1 Barre porte-couteaux 2 Bouclier de protection pour poignée avant 3 Poignée en arrière avant avec levier interrupteur 4 Ouiies de ventilation 5 Poignée arrière avec interrupteur Marche/Arrêt 6 Fiche**
7 Protège-lames 8 Numéro de série
différent selon les pays
Les accessoires reproduits ou décrits ne sont pas forcément fournis avec l'appareil.
Pour votre sécurité
Attention! Avant d'effectuer tous travaux de maintenance ou de nettoyage, arrêter le taille-haies et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé. Une fois le taille-haies mis hors tension, les couteaux continuent encore à bouger pendant quelques fractions de seconde. Attention! Ne pas toucher aux couteaux en mouvement.
Sécurité relative au système électrique
Pour des raisons de sécurité, la machine est équipée d'une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230VCA 50Hz (pour les pays hors de l'Union européenne 220 V, 240V suivant la version). N'utilise qu'une rallonge électrique homologuée. Pour plus de renseignements, contacter le service après-vente BOSCH.
Seules les rallonges de type H05VV-F ou H05RN-F doivent être utilisées.
Pour plus de sécurité, il est recommandé d'utiliser un disjoncteur différentiel avec un courant de défaut de 30mA maximum. Avant chaque utilisation de la appareil, contrôler ce disjoncteur différentiel.
Remarque concernant les produits non commercialisés en GB : ATTENTION : Pour votre propre sécurité, il est nécessaire que la fiche 6 montée sur la appareil soit raccordée à la rallonge 9 conformément à la figure.
Le dispositif de couplage de la rallonge doit être protégé des projections d'eau, être en caoutchouc ou être recouvert de caoutchouc.
La rallonge doit être utilisée avec un serre-cable.
Contrôler régulièrement le câble d'alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s'il est en bon état.
Si le câble d'alimentation est endommagé, il ne doit être réparé que dans un atelier/agréé BOSCH.
Mise en fonctionnement :
Appuyer sur l'interrupteur Marche/Arrêt de la poignée arrière 5 et le maintenir dans cette position. Appuyer sur le levier interrupteur 3.
Arrêter :
Relâcher le levier interrupteur 3 et l'interrupteur Marché/Arrêt 5.
Note: L'appareil est équipé d'un accouplement à glissement qui protège le moteur d'endommagements au cas où le couteau serait bloqué par un objet dur.
Au cas où l'appareil se bloquerait, l'arrête immédiatement et retire la fiche d'alimentation avant d'enlever l'objet.
Bcd travailler avec le taille-haies
Tenir le taille-haies avec les deux mains et en le tenant suffisamment écarté du corps. Veiller à toujours garder une position stable.
Poser le câble de rallonge par-dessus l'épaule et faire attention à ce qu'il reste toujours derrière lors du travail. Ne jamais poser le câble par-dessus la haie, il risque d'être happé par les couteaux.
Il est possible de couper des branches d'une épaisseur allant jusqu'à 24 mm (34 mm, AHS 6000/7000 PRO-T) au maximum. Afin d'approcher les branches des couteaux, avancer le taill-haies de manière régulière sur la ligne de coupe. La barre porte-couteaux munie de lames des deux côtés permet de tailler dans les deux sens ou d'effectuer des mouvements pendulaires de va-et-vient.
Couper d'abord les côtés latéraux de la haie, puis le bord supérieur.
Afin d'obtenir un aspect impeccable, nous vous recommandons de tailler dans le sens de croissance de bas en haut. Au cas où l'on taillerait de haut en bas, les branches plus minces se déplaceraient vers l'extérieur, laissant des trous ou des endroits moins touffus. Afin de tailler finally le bord supérieur de manière régulière, tendre un fil sur toute la longueur de la haie à la hauteur souhaitée.
Veiller à ne pas couper de corps étrangers tels que des fils métalliques qui risqueraient d'endommager les couteaux ou l'entraînement.
Saison pour tailler les haies :
- Il est recommandé de tailler les haies à feuilles en juin et en octobre.
- les haies en conifères en avril et en août.
- couper les conifères et autres haies qui poussent vite à partir de mai toutes les 6 semaines. - La taille des haies devrait être effectuée dans une forme conforme à la figure.
Nettoyage et entretien
Avant d'effectuer tous les travaux de maintenance, débrancher la fiche de la prise de courant.
Remarque: Afin d'assurer une utilisation longue et fiable de la tronçonneuse à chaîne, procéder à des interventions réguliers aux travaux d'entretien suivants.
Contrôler le taille-haies à intervalles réguliers afin de détecter des défauts visibles tels qu'une barre portecouteaux détachée, décrochée ou endommagée, des raccordements détachés ou des pièces usées ou endommagées.
Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu'ils soient correctement montés. Les travaux d'entretien ou de réparation nécessaires doivent être effectués avant d'utiliser le taille-haies.
Si, malgré tous les soins apportés à la fabrication et au contrôle du taille-haies, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.
Pour toute commande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la apparéil.
Nettoyage et entretien des coudeaux
Avant d'effectuer tous les travaux de maintenance, débrancher la fiche de la prise de courant.
Lors du maniement ou nettoyage des couteaux, porter des gants de protection.
Nettoyer les couteaux après chaque utilisation et les traiter avec un spray d'entretien. Lorsqu'il s'agit de travaux d'une durée assez longue, nous recommandons de graisser les couteaux à intervalles réguliers à l'aide du spray d'entretien.
Effectuer un contrôle visuel afin de déterminer l'état des couteaux. Contrôler si les vis de fixation se trouvant dans la barre porte-couteaux 1 sont bien serrées.
S'assurer que le protège-lames 7 soit correctement posé sur les couteaux.
Nettoyage/stockage
Nettoyer les parties extérieures du taille-haies à l'aide d'une brosse douce et d'un torchon. Ne pas utiliser d'eau ni de solvants ou détergents abrasifs. Enlever toutes les saletés pouvant adhérer sur le taille-haies et notamment sur les ouies de ventilation du moteur.
Ranger le taille-haies dans un endroit sec et sûr, et hors de portée des enfants. Ne pas poser d'autres objets sur l'appareil.
Accessoires
Protège-lames AHS 400 - 24T 2605 411 160
Protège-lames AHS 480 - 24T 2605 411 160
Protège-lames AHS 550 - 24ST 2605 411 208
Protège-lames AHS 600 - 24ST 2 605 411 208
Protège-lames AHS 650 - 24ST...... 2 605 411 158
Protège-lames AHS 6000 PRO-T......2605411208
Protège-lames AHS 7000 PRO-T......2605 411 158
Collecto AHS 400 - 24T 2608005112
Collecto AHS 480 - 24T 2608 005 114
Collecto AHS 550 - 24ST 2608 005 115
Collecto AHS 600 - 24ST 2 608 005 115
Collecto AHS 650 - 24ST 2 608 005 113
Collecto AHS 6000 PRO-T. 2608 005 115
Collecto AHS 7000 PRO-T 2608 005 113
Spray d'entretien 1609200399
Toile de ramassage F 016 800 055
Lunettes de protection 2607990041
Gants de protection 2607000134
Dépannage
Le tableau suivant montre les types de pannes et vous indique comment vous pouvez remedier si votre appareil ne fonctionne pas correctement. Si malgre cela vous n'arrivez pas à localiser le probleme et à le résoudre, contactez votre service après-vente.
Attention : Avant de procéder au dépannage, arrêter l'appareil et retirer la fiche de la prise de courant.
| Problème | Cause possible | Remède |
| Le taille-haies ne fonctionne pas | L'alimentation en courant électrique fait défautPrise de courant défectueuseCâble électrique endommagéFusible défectueux | Contrôler le système d'alimentation en courant électriqueEssayer une autre source de courant, le cas échéant changer de priseContrôler le cable, et le replacer évientuellesRemplacer le fusible |
| Le taille-haies travaillepar intermittence | Câble électrique endommagéMauvais contact interneLes interrupteurs Marche/Arrêt sont défectueux | Contrôler le cable, et le replacer évientuellesContacter un service après-venteboschContacter un service après-ventebosch |
| Le moteur marche, les couteaux ne bougent pas | Défaut interne | Contacter un service après-ventebosch |
| Les couteaux s'échauf-fent de manière excessive | Lames émousséesLe couteau est ébréchéFrottement excessif dû à un graissage insuffisant | Faire affüter la barre porte-couteauxFaire contrôler la barre porte-couteauxTraiter avec le spray d'entretien |
Élimination de déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union Européenne:
Ne pas jeter les appareils électroportatifs avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa réalisation dans
les lois nationales, les outils electroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous :
www.bosch-pt.com
Service Après-vente/Outillage
126, rue de Stalingrad
93700 Drancy
O Centre d'appels SAV: 0143 11 9006
N° vert Conseiller Bosch : 0 800 05 50 51
0 +32 (0)70 / 225565
Fax +32 (0)70 / 225575
E-Mail: outillage.gereedschap@be.bosch.com
+41 (0)1/8 47 16 16
Fax +41 (0)1/8 47 16 57
Service conseil client. 0800551155
Valeurs de mesures obtenues conformément à la 2000/14/CE (mesure effectuée à une hauteur de 1,60 m et à 1 m de distance) et EN 25 349.
Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 82 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 85 dB (A) (AHS 6000/7000 PRO-T). Niveau de bruit 96 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 99 dB (A) (AHS 6000/7000 PRO-T).
La vibration de l'avant-bras est en-dessous de 2,5m / s²
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 774, EN 50 144 conformément aux réglementations 89/336/CEE, 98/37/CE, 2000/14/CE.
2000/14/CE: Le niveau d'intensité acoustique L_WA garanti est inférieur à 98 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Procédures d'évaluation de la conformité conformément à l'annexe V.
Leinfelden, 01.10.2005.
