Vrsta proizvoda	Električni konvektor
Brend	Tesy
Model	CN04 100 EIS W
Snaga	1000 W
Napon napajanja	230 V ~ 50 Hz
Stepen zaštite	IP24
Tip regulacije	Elektronska
Displej	LED, temperatura i vreme
Režimi rada	Grejanje, Odloženi start, Nedeljno programiranje, Zaštita od smrzavanja
Dodatne funkcije	Detekcija otvorenog prozora, Adaptivno pokretanje, Dečija sigurnost, Korekcija temperature
Opseg podešene temperature	10 °C do 30 °C
Korekcija temperature	-4 °C do +4 °C
Zaključavanje tastera	Da (istovremeni pritisak ▼▲ i Timer)
Sigurnost	Zaštita od pregrevanja (automatsko isključivanje)
Čišćenje	Vlažna krpa, usisivač; ne potapati
Instalacija	Zidna, poštovati minimalna rastojanja (1 m od prepreka, ne instalirati ispod utičnice)
Zapremina grejanja	20 do 30 m³
Površina grejanja	8 do 12 m²
Nedeljno programiranje	24/7 prilagodljivo
Servis posle prodaje	Ovlašćeni centar (pogledajte garanciju)

Često postavljana pitanja - CN04 100 EIS W Tesy

Kako podesiti vreme i datum na konvektoru?

Stavite uređaj u režim Isključeno. Istovremeno pritisnite On/Off i Timer duže od 3 sekunde. Podešavani parametar treperi. Koristite dugmad ▲▼ za izmenu, a kratko pritisnite Timer da pređete na sledeći parametar (dan, sat, minut). Automatski potvrđuje nakon 10 sekundi neaktivnosti.

Šta učiniti ako uređaj ne greje?

Prvo proverite da li je uređaj priključen i da li je prekidač ON/OFF u položaju I. Uverite se da je podešena temperatura viša od sobne (podešavanje između 10°C i 30°C). Ako je režim Odloženi start aktivan, poništite ga pritiskom na On/Off. Takođe proverite da dečija sigurnost nije aktivna (simbol katanca).

Kako aktivirati funkciju detekcije otvorenog prozora?

Pritisnite dugme Fenêtre. Zelena lampica treperi da označi da je funkcija aktivna. Ako se detektuje brzi pad temperature, grejanje se automatski zaustavlja. Ponovo pritisnite dugme da deaktivirate. Imajte na umu da ova funkcija deaktivira zaštitu Anti-gel.

Kako zaključati tastere da bi se izbegla neželjena podešavanja?

Istovremeno pritisnite dugmad ▼ i ▲ na nekoliko sekundi. Pojavljuje se zeleni simbol katanca. Za otključavanje ponovite istu kombinaciju. Kada su tasteri zaključani, ekran prikazuje LOC_ ako pritisnete neko dugme.

Šta znači prikaz 't1' ili 't2' na ekranu?

Ovi kodovi ukazuju na problem sa temperaturnim senzorom: t1 = senzor isključen, t2 = kratki spoj. Uređaj se automatski isključuje i ne može se koristiti dok kvar ne otkloni ovlašćeni profesionalac. Kontaktirajte servis posle prodaje.

Kako programirati grejanje za celu nedelju?

Uverite se da su vreme i dan podešeni. U režimu Isključeno, držite pritisnuto dugme Timer. Ekran prikazuje DAY1. Koristite ▲▼ da izaberete dan, zatim kratko pritisnite Timer da podesite sat (korak od 0,5h) i temperaturu (10-30°C ili OFF). Potvrdite svaku tačku sa Timer. Izađite držeći pritisnuto Timer.

Kako koristiti režim Odloženi start?

U režimu Isključeno, pritisnite dugme Timer. Žuta lampica treperi i ekran prikazuje 12 sati (preostalo vreme). Koristite ▲▼ da podesite između 1 i 96 sati. Nakon 5 sekundi neaktivnosti ili ponovnim pritiskom na Timer, režim se potvrđuje. Za poništavanje pritisnite On/Off.

Kako bezbedno očistiti konvektor?

Isključite uređaj i ostavite da se ohladi. Očistite telo vlažnom krpom ili usisivačem. Za zadnju ploču, oslobodite zidne nosače pritiskom na H-delove. Nikada ne koristite benzen, razredjivač ili abrazive. Ne potapati u vodu.

Mogu li koristiti produžni kabl sa ovim konvektorom?

Da, ali samo odobrene produžne kablove sa oznakom usklađenosti. Pazite da nije oštećen i da podnosi snagu uređaja (1000 W). Izbegavajte gaženje po njemu ili postavljanje ispod tepiha.

Šta učiniti u slučaju kvara ili neispravnosti?

Prvo pogledajte tabelu za rešavanje problema u uputstvu. Ako problem potraje (kodovi t1/t2, često pregrevanje), kontaktirajte ovlašćeni servisni centar Tesy. Spisak centara se nalazi na garantnom listu ili na sajtu www.tesy.com.

KORISNIČKI PRIRUČNIK CN04 100 EIS W Tesy

Nemojte postavlji konvektor ispod zidne uticnice ili prikljucne kutije.
- Ne instalirajte / koristite konvektor

1. na mestre udje postoji potisak, tak da se ne uticne na kontrlne postavke;
2. neposredno ispod elektricne uticnice;
3. u prostoriji 1 (volume 1) za kapatila;

4. u prostoriji 2 (volume 2), ako kontrolna ploca se moze dostignuti od strane nekoga tko je pod tušem ili u kadi;

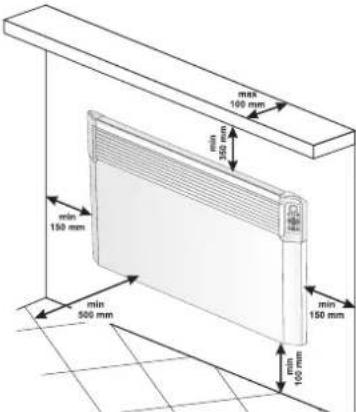

5. Za ugradnju konvektoru u zidu treba se koristiti samo zidni nosaci isporuceni zajedno s konvektorom. Tijekom instalacije konvektora moraju biti uskladene minimalne udaljenosti od Jedinice

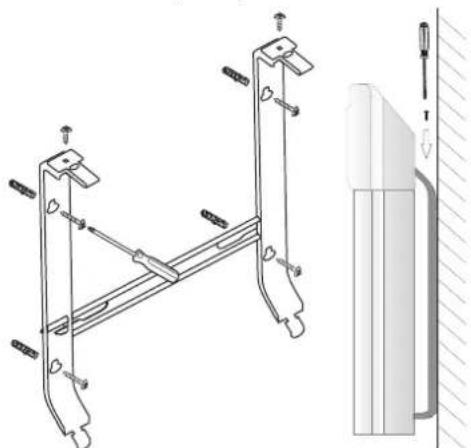

• Prvo, uklonite zidne nosače sa străznjeg korpusa. Odvijte dva vijka, koji se nalaze na gornjem djelu dviju vertikalnih traka na zidnim nosacima. Potom povucite gornji dio trake jakim pritiskom na dvije gornje dijelove uvučeni u străznjem korpusu.

• Povucite prema dolje zidni nosać kako bistga uklonili iz stržnjeg korpusa.

• Pričvrstite Črsto na zid zidni nosac kroz napravljene Četiri dupke za vijke.

• Podignite konvektor gotovo do okomitog pozaja i umetnite dvije donje izdate dijelove zdinih nosa c u dva donja proreza u straznjemPoklopcu konvektora. Zatim podignite konvektor i umetnite dvije gornje izdate dijelove zidinih nosa c u dva gornja proreza u straznjemPoklopcu konvektora. Kona cno vratite natrag na njihovo mesto i zategnite dva vijka, da bistie pricrvstili cvrsto konvektor na zid.

KORISTENJE U KUPATILU

Konvektor mora biti instaliran u skladu s uobičajenom komercijalnom praksom i u skladu sa zakonima relevantne zemlje (Direktive za elektricnu struju EK i zahtjevi za posebne instalacije ili prostre koji ukljućuju kupatila ili tuseve HD60364-7-701 (IEC 60364-7-701:2006)).

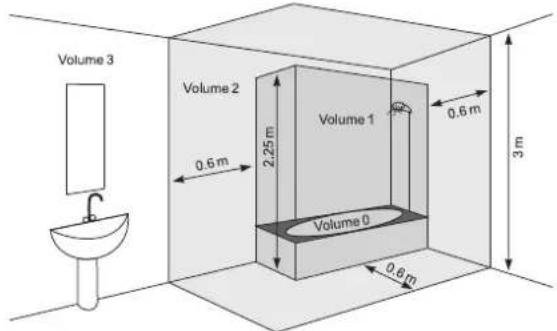

• Ako ovaj konvektor ce se koristiti u kupaonici ili u drugim slicnim prostorima moraju biti ispunjeni sljedeci zahtjevi za instalaciju: konvektor je sa zaštitom IP24 (zaštita od prskanja vode). Zbog ove Činjenice se mora ugraditi u prostoru 2 (volume2) (vidi silku dolje) kako bi se izbegla mogucnost ova upravljacka ploča (prekidać i termostat) konvektora da se moze dostogne od stranecovjeka koji je pod tušem ili u kadi. Minimalna udaljenost od aparata do izvora vode ne smije biti manji od 1 metra, a uredaj mora biti obvezno montiran na zidu! Ako niste sigurni o instaliranju ovog konvektora u prostoru za kupaonicu, mi preparučujemo da se konzultirate strucnu osobu.

Napomena: Ako se ne mogu zadovolji t gore navedeni uvjeti, preporuca se instalacija da bude izvedena u prostoru 3 (Volume 3).

U vlažnim prostorijama (kupaonice i kuhinje) izvor energije mora biti montiran na visini od Najmanje 25 cm od pada.
- Instalacija mora biti opremljena automatiskim osiguračem pri Čemu udajenost izmedu kontakata kada je isklučen, mora biti rajmanje 3 mm.

Zahvaljujemo da ste odabirali konvektor CN04. Ovo je uredaj koji nudi grijanje u zimi koliko je potrebno kako bi se postigla udobna toplina u zagrijanoj prostoriji. Uz pravilnu uporabu i njegu kao sto je opisano u ovim uputama, uredaj ce pruziti mnogo godina korisnog rada.

UPUTE ZA UPORABU

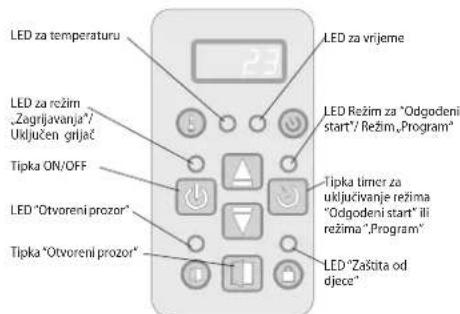

ELEKTRONSKO UPRAVLJANJE

Rezimi rada

Uklučite konvector, pritsnite prekida na položaj "I" (Uklučeno)

Postavljanje sata

Postavka sata moguce je iskljucivo u isključenom nacinu rada - postavlja se trenutacni dan u tjednu, sat i minuti.

Ulazak u postavkama sata se vrsi istodobnim dugim pritiskom na tipke "ON/OFF" "Timer". Parametar koji se podesava, pulsira na zaslonu. Odabir parametra podesavanja se vrsi katkim pritiskom na tipku "Timer". Izlazak iz podesavanja obavlja se trecim katkim pritiskom na tipku "Timer" (nakon podesavanja minuta).

• Uredaj je opremljen sa sigurnosnim termoprekidačem, koji automatiski isključuje grijać u slučajevima porasta temperature konvektoa više od dozvoljenih vrijednosti / takozvano pregrijavanje uredaj/
• Sigurnosni termoprekida automatiski vrać rad konvektora, są kada temperatura padne ispod dopustenih dozvoljenih granica.

CISCENJE

Obavezno najprije iskljucite prekidaac aparata i izvucite utikaic iz uticnice. Prije pocteka ciscenja konvektora, ostavite ga da se ohladi
