KORISNIČKI PRIRUČNIK GDSP2460BC GRUNDIG

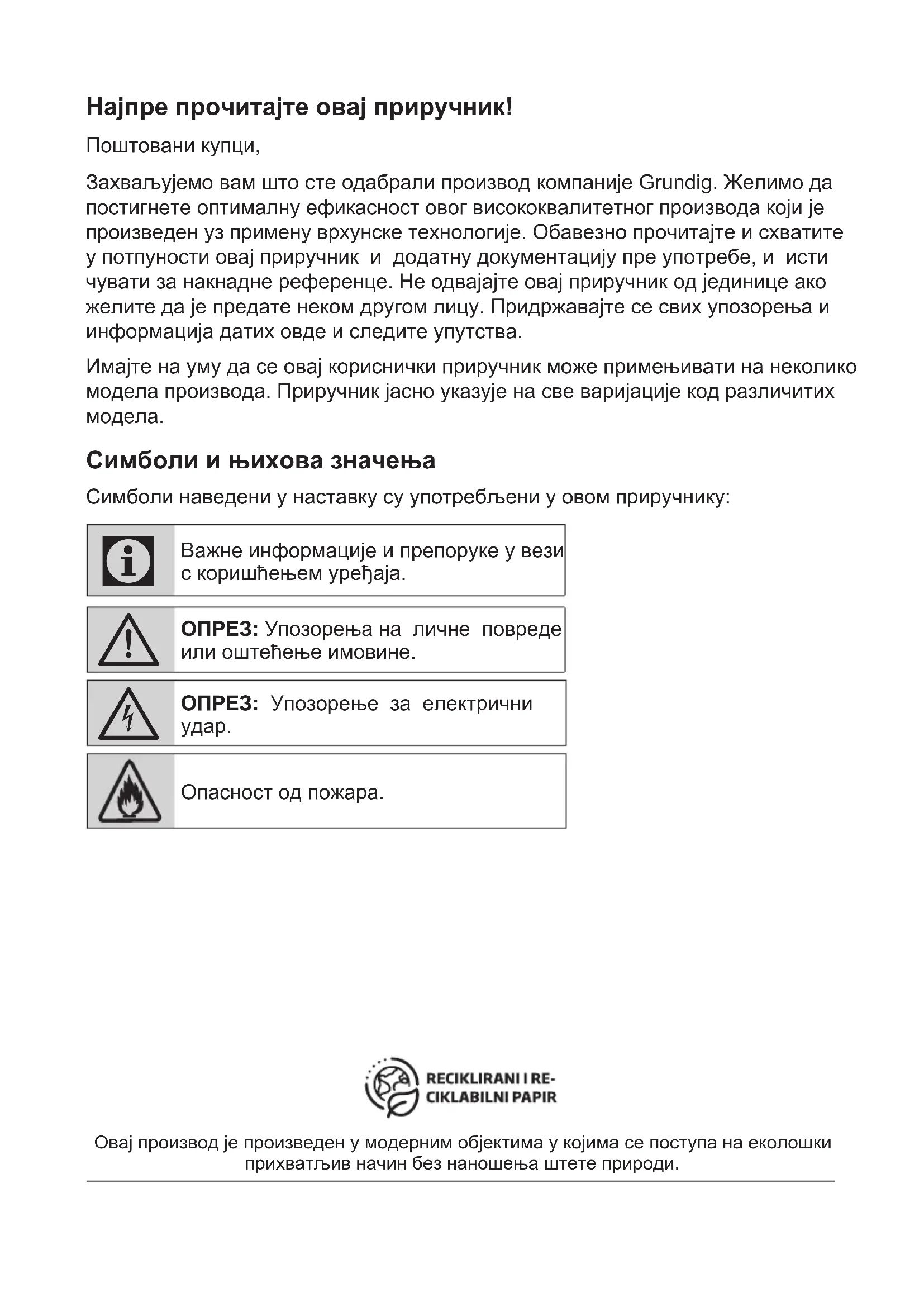

Најпре прочитајте овај приручник!

Поштовани купци,

Захваљујемо вам што сте одабрали производ компаније Grundig. Желимо да постигнете оптималну ефикасност овог висококвалитетног производа који је произведен уз примену врхунске технологије. Обавезно прочитајте и схватите у потпуности овај приручник и додатну документацију пре употребе, и исти чувати за накнадне референце. Не одвајајте овај приручник од јединице ако желите да је предате неком другом лицу. Придржавајте се свих упозорења и информација датих овде и следите упутства.

Имајте на уму да се овај кориснички приручник може примењивати на неколико модела производа. Приручник јасно указује на све варијације код различитих модела.

Символи и њихова значења

Символи наведени у наставку су употребљени у овом приручнику:

Важне информације и препоруке у вези с коришћењем уређаја.

ОПРЕЗ: Упозорења на личне повреде или оштећење имовине.

Овај производ је произведен у модерним објектима у којима се поступа на еколошки прихватљив начин без наношења штете природи.

1 Важна упутства у вези са безбедношћу и заштитом животне средине

• Важна упутства у вези са безбедношћу пажљиво прочитајте и и сачувајте их за будућу употребу. Овај одељак садржи упутства у вези са безбедношћу која ће вам помоћи у заштитити од опасности од пожара, струјног удара, изложености цурењу микроталасне енергије, личних повреда или оштећења имовине. Непошто-вање ових упутстава поништава одобрену гаранцију.

- Grundig производи су у складу са важећим безбедносним стандардима; према томе, у случају било каквих оштећења на уређају или каблу за напајање, исте треба да поправи или замени продавач, сервисни центар или стручно лице и ов-

лашћени сервис како би се избегла било каква опасност. Неисправни или неквалификовани радови на поправци могу бити опасни и могу довести до опасности за корисника.

- Овај апарат је намењен за употребу у домаћинствима и сличним објектима као што су:

- кухиње за запослене у продавницама, кан- целаријама и другим радним окружењима; - куће на фармама; - од стране клијената у хотелима и оста- лим стамбеним окру- жењима; - објекти који нуде ноћење и доручак.

- Управљајте уређајем према предвићеној на- мени само како је опи- сано у овом упутству. - Произвођач не може бити одговоран за штету

1 Важна упутства у вези са безбедношћу и заштитом животне средине

- Овај уређај могу да користе деца која имају 8 и више година, особе са непотпуно развијеним телесним, чулним или менталним способностима, као и особе које немају довољно потребног искусства и знања све док су под надзором или им се дају упутства у погледу безбедне употребе уређаја и док схватају ризике који су обухваћени употребом производа.

- Деца не смеју да се играју уређајем. Чишћење и корисничко одржавање не смеју да обављају деца без надзора.

- Минимална удаљеност између носеће површине посуда за кување на плочи за кување и најнижег дела вашег производа мора бити најмање 65 цм.

• Ако је упутствима за уградњу плинске плоче дефинисана већа удаљеност, то се мора узети у обзир.
• Ваше мрежно напајање струјом мора бити у складу са информацијама на плочици на уређају.
• Никада не користите уређај ако је кабл за на- пајање или сам уређај оштећен.
• Спречите оштећење кабла за напајање тако што га нећете стискати, савијати или трљати по оштрим ивицама. Држите кабл за напајање даље од врућих површина и извора пламена.
• Уређај користите само са уземљеном утичницом.

УПОЗОРЕЊЕ: Не прикључујте уређај на напајање пре потпуне уградње уређаја.

1 Важна упутства у вези са безбедношћу и заштитом животне средине

• Поставите уређај на начин да утикач буде увек доступан.
• Не дирајте лампице ако су дуго радиле. Могу вам створити опекотине на рукама јер ће бити за- грејане.
• Придржавајте се про- писа који су утврдили надлежни органи о ис- пусту издувног ваздуха (ово упозорење није при- менљиво за употребу без димњака).
• Укључите уређај након што ставите лонац, таву итд. на плочу за кување. У супротном, велика топлота може проузроковати деформације у неким деловима вашег производа.
• Искључите плочу пре него што са ње склоните лонац, таву итд.
• Не остављајте вруће уље на плочи за кување. Посуде са врућим уљем

могу изазвати само-са- горевање.

- Обратите пажњу на за- весе и прекриваче, јер се уље може запалити док спремате храну као што је помфрит.

- Филтер за масноће треба чистити најмање једном месечно. Карбонски филтер се мора заменити најмање једном у свака 3 месеца.

- Производ се чисти у складу са упутством за коришћење. Ако чишћење није извршено у складу с упутствима за коришћење, може доћи до опасности од пожара.

- Не користите материјале за филтрирање који нису отпорни на ватру уместо тренутног филтера.

- Користите само оригиналне делове или делове које је препоручио произвођач.

1 Важна упутства у вези са безбедношћу и заштитом животне средине

• Не користите производ без филтера и не уклањајте филтере док је производ у функцији.
  • У случају појаве пла- мена, искључите ваш производ и уређаје за кување са напајања електричном енергијом.
  • У случају појаве пла- мена, прекријте пламен и никака не користите воду за гашење.
• Искључите уређај са напајања пре сваког чишћења и када уређај не користите.
• Негативни притисак у околини не би требало да пређе 4 Ра (4 x 10 бара) док истовремено раде аспиратор за електричну плочу и уређаји који раде на другој врсти енергије а не на струју.
• У окружењу у којем се користи уређај, испусни отвор уређаја који раде на лож-гориво или плин,

као што су собна грејна тела, мора бити апсо- путно изолован или уређај треба да буде херметичног типа.

- При повезивању одводне цеви користите цеви пречника 120 или 150 mm. Прикључак цеви мора бити што краћи и имати што је могуће мање преламања.

- Излазни отвор производа не сме бити по-везан са ваздушним каналима који спроводе другу врсту дима.

• Вентилација у про- сторији може бити недовољна када се аспиратор за електричну плочу користи истовре-

1 Важна упутства у вези са безбедношћу и заштитом животне средине

мено са уређајима који раде на плин или друга горива (ово можда није применљиво на уређаје који само доводе ваздух у просторију).

• Предмети стављени на производ могу пасти. Не стављајте никакве пред- мете на производ.
• Не фламбирајте храну испод производа.

УПОЗОРЕЊЕ: Пре

уградње аспиратора уклоните заштитне фо- лије.

• Никада не остављајте високо отворен пламен испод аспиратора док је исти у функцији
  • Фритезе са дубоким уљем морају се непре-стано надгледати током употребе: прегрејано уље може да плане.

1.2 Усаглашеност са WEEE директивом и одлагање отпада:

Овај производ је усаглашен са WEEE директивом Европске уније (2012/19/EY). Овај уређај поседује символ класификације за отпад електричне и електронске опреме (WEEE).

Овај символ означава да се овај производ не сме одлагати заједно с осталим отпадом из домаћинства на крају његовог радног века. Коришћени уређај мора се вратити на службено сабирно место за рециклирање електричних и електронских уређаја. Да бисте пронашли ове сабирне системе, обратите се локалним надлежним телима или продавцу где је производ купљен. Свако домаћинство има важну улогу у опораби и рециклажи старих уређаја. Одговарајуће одлагање искоришћеног уређаја помаже у спречавању потенцијалних негативних последица по животну средину и здравље људи.

1.3 Усклађеност са директивом RoHS

Производ који сте купили у сагласности је са RoHS директивом Европске уније (2011/65/EY). Он не садржи штетне и забрањене материјале наведене у Директиви.

1 Важна упутства у вези са безбедношћу и заштитом животне средине

1.4 Информације о паковању

Амбалажни материјали овог производа су направљени од материјала који могу да се рециклирају у складу са нацио- налним прописима о заштити животне средине. Амбалажне материјале не одлагати заједно са отпадом из домаћинства или другим отпадом. Однесите их на места за прикупљање амбалажног материјала одређена од стране локалних надлежних тела.

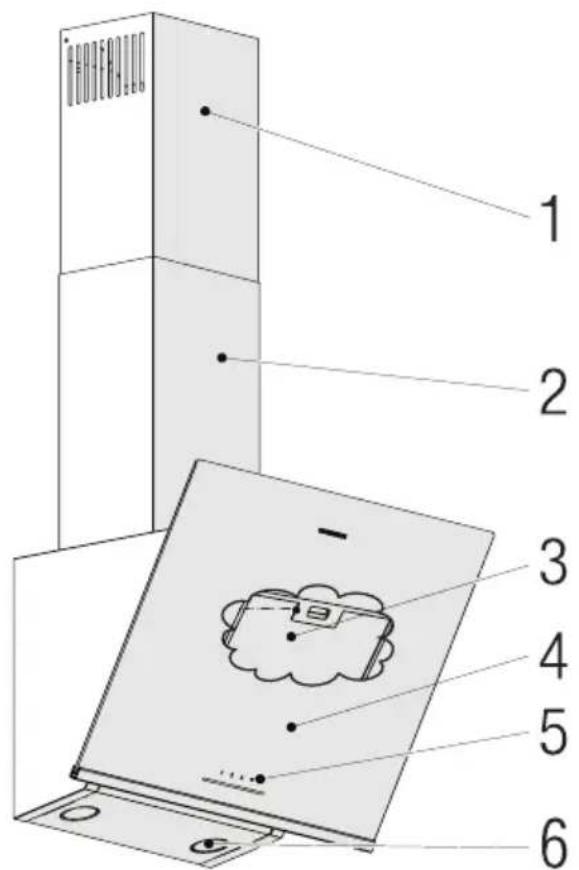

2 Општи изглед

2.1 Приказ

(Слика 1.)
GDSP2460BC

1. Унутрашњи димњак
2. Спольни димњак
3. Алуминијски филтери за масноћу (иза стакленог поклопца)
4. Стаклени поклопац
5. Контролна табла
6. Светло

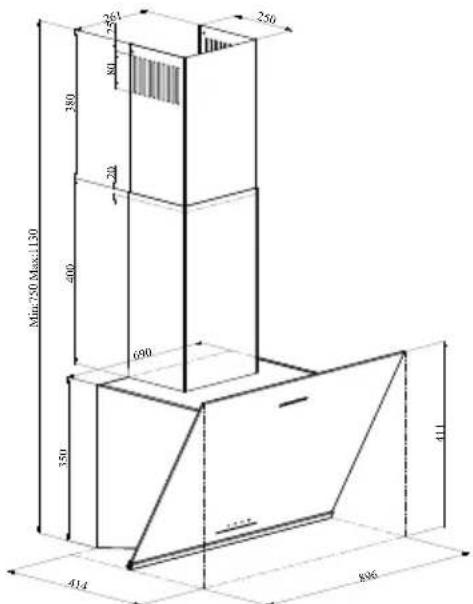

Min:250 Max:130 400 690 350 434 896 250 750 80 200 380

(Слика 2.)
GDSP5460BC

2.2 Технички подаци

Model GDSP2460BC GDSP5	460BC
Напон 220-240V ~ 50 Hz
Снага лампице 2 x 3 W
Снага мотора 210 W
Проток ваздуха – 3. Ниво	631 m^3/h 623 m^3/h
Класа изолације мотора Класа I
Класа изолације Класа I

3 Руковање уређајем

3.1 Контрола уређаја

ТИПКА ФУНКЦИЈА
A : 1. Дугме за фазу	Управља уређајем у 1. брзини. Кад поновно притиснете ово дугме за искључивање уређаја, искључује се степен брзине на екрану.
В : 2. Дугме за фазу	Управља уређајем у 2. брзини. Кад поновно притиснете ово дугме за искључивање уређаја, искључује се степен брзине на екрану.
С : Дугме за 3. фазу	Управља уређајем у 3. брзини. Кад поновно притиснете ово дугме за искључивање уређаја, искључује се степен брзине на екрану.
D : Укључено/ Искључено светло	Можете осветлити површину за кување притиском на ову типку. Поновно притисните типку да бисте искључили лампицу.

3.2 Ефикасна употреба у сврху уштеде енергије

• Кад користите уређај, подесите поставке брзине према интензитету паре и мириса, да бисте уштедели енергију.
• Користите ниске брзине (1-2) у нормалним условия, а велике брзине (3) за интензиван мирис и испара-вање.
• Лампице на аспиратору су по-

стављене за осветљавање подручја кувања.

- Њихова употреба за осветљење околног простора узроковаће непотребне трошкове енергије и недо-вољно осветљење.

3.3 Рад аспиратора

• Ваш уређај има мотор с различитим брзинама.
• За бољи учинак препоручујемо употребу ниских брзина у нормалним условия и велике брзине у случају јаких мириса и интензивне паре.
• Уређај можете покренути притиском на типку за подешавање жељене брзине. (A, B, C)
• Подручје за кување можете осветлити притиском на лампицу. (D)

3.4 Аутоматско заустављање

Ваш уређај има функцију аутоматског заустављања, што му омогућава да се вентилира још мало и уклони нежељене мирисе и пару из околине и аутоматски се искључи након завршетка кувања. Да бисте омогућили функцију аутоматског заустављања, притисните типку за било који степен брзине (А, В, С) на управљачкој плочи дуже од 2 секунде; активира се функција 15-минутног мерача времена. Када је активна функција аутоматског заустављања, притиском на типку за исту брзину онемогућиће се функција аутоматског заустављања и мотор уређаја ће се зауставити. Ова функција је онемогућена кад прелазите између различитих степена брзине.

Ако желите да се уређај аутоматски заустави, морате поновно омогућити функцију аутоматског заустављања.

3 Руковање уређајем

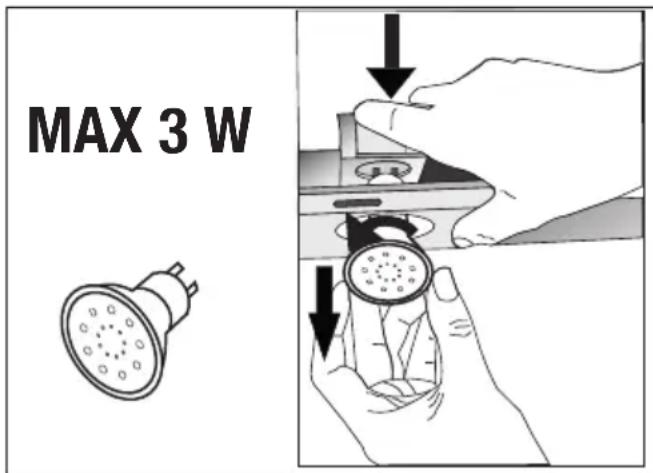

3.5 Замена лампице

MAX 3 W

(Слика 3.)

Прикључите уређај на мрежу напајања електричном енергијом. Ваш уређај користи директне ЛЕД лампице од 3W. Да бисте заменили лампице, гурните држач са задње стране одоздо према доле, окрените га у смеру супротном од казаљке на сату и извадите га према доле. Примените наведену операцију обрнутим поступком да бисте уградили нове лампице (Слика 3).

Сијалица
Снага сијалице 3	W
Држач/утичница	GZ 10
Напон сијалице	220 - 240 V
Величина 53 x 50	mm
ILCOS код DR/F3-	220-240-GZ10-50-53
Quang thông 260 lm
Nhiệt độ màu	3000 K

3.6 Рад са приклъучком на димњак

•

Пара се одводи кроз ди- моводни канал, који је причвршћен на прикључну главу на аспиратору.

- Промер димоводног канала мора бити исти као и прикључни прстен. У хоризонталним поставкама цев мора имати благи нагиб према горе (око 10°) да би ваздух могао лако изаћи из просторије.

3.7 Рад без приклъучка на димњак

•

Ваздух се филтрира кроз карбонски филтер и рециркулира у про-сторији. Карбонски филтер се користи када

није могуће користити димовод у кући.

• У случају употребе без димовода, уклоните заклопке унутар адаптера за димовод.
• Уклоните алуминијски филтер за масноће. Да бисте уградили карбонски филтер, филтер наместите на језичке тако што ћете га центрирати на пластични комад с обе стране кућишта вентилатора. Затегните га окретањем удесно или улево.
• Замените алуминијски филтер за масноћу.

4 Чишћење и одржавање

Пре чишћења и одржа- вања, искључите производ с напајања или искључите на прекидачу.

4.1 Чишћење алуминијског филтера за масноћу

Овај филтер сакупља честице мас- ноће у ваздуху. Алуминијски филте- ри за масноћу могу променити боју приликом прања; то је нормално и не захтева замену ваших алуминијских филтера за масноћу.

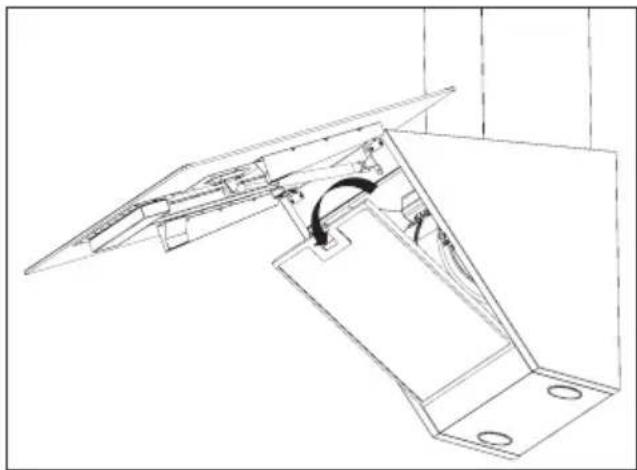

- Гурните браву алуминијског филтера за масноћу према напред.

- Затим је лагано повуците према доле и извуците је (Слика 4). У супротном можете савити филтер. Оперите и исперите алуминијски филтер за масноћу течним де- терцентом и вратите алуминијски филтер за масноћу на његово место тако што ћете извести горе наведене кораке обрнутим редоследом. Овај филтер сакупља честице масноће у ваздуху.

Алуминијски филтери за масноћу можете опрати у машини за прање судова.

ОПРЕЗ: У случају нормалне употребе, очистите филтер једном месечно.

Филтери за уклањање мириса садрже угљен (активни угљен). У производу морају бити уgraђени филтери за масноћу, без обзира на то употребљавате ли карбонске филтере или не.

• Уклоните алуминијски филтер за масноћу (Слика 4.)
• Да бисте уклонили карбонски фил- тер, извадите га из његовог кућишта тако што ћете га окренути у смеру супротном од казальке на сату (Слика 5).
  •Уградите нови карбонски филтер.
  •Уградите алуминијске филтере за масноћу.

4 Чишћење и одржавање

ОПРЕЗ

• Карбонски филтер се никада не пере.
• Замените карбонске фил- тере једном свака 3 ме- сеца.
• Карбонски филтер можете набавити код овлашћених сервиса.

5 Уградња уређаја

УПОЗОРЕЊЕ: Пре запо- чињања уградње прочитај- те безбедносне информа- ције у корисничком прируч- нику.

УПОЗОРЕЊЕ: Ако не по- ставите шрафове или уређај за причвршћивање у складу с овим упутствима, може доћи до опасности од електричне енергије.

За уградњу аспиратора обратите се најближем овлашћеном сервису.

Корисник је одговоран да припреми локацију и електричну инсталацију за аспиратор.

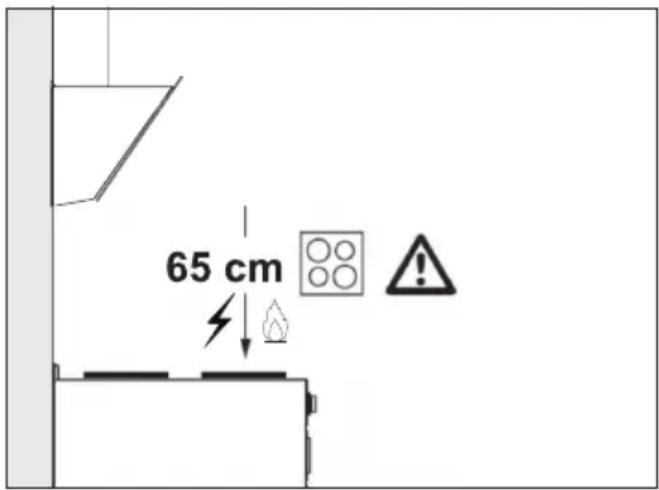

5.1 Положај уређаја

65 cm

(Слика 6.)

• Пре монтирања мора се узети у обзир удальеност између штедњака и аспиратора. Та удальеност треба да буде 65 cm (Слика 6).
• Удаљеност се мора мерити од површине решетке за плинске штедњаке,
• од површине стакла за електричне штедњаке.

5.2 Прибор за уградњу

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1. Производ
2. Спольни димњак
3. Плоча за прикључак на димњак
4. Упутство за коришћење
5. Образац монтаже
6. 2x ∅6mm пластични клип
7. 4x ∅8mm пластични клип
8. 4x 4.8x50 вијак за зидну монтажу
9. 2x 3,9x22 вијак за плочу за прикључак на димњак
10. 4x 3.5x9.5 вијак за прикључак на димњак
11. Метална стезалька за димњак
12. 150/120mm адаптер за пластични димњак
13. Ваздушна преграда
14. Аир Баффле
15. Пластични адаптер (дивертер ваздуха)
    Информације потребне за припрему локације прикладне за постављање аспиратора дате су у наставку.

5 Уградња уређаја

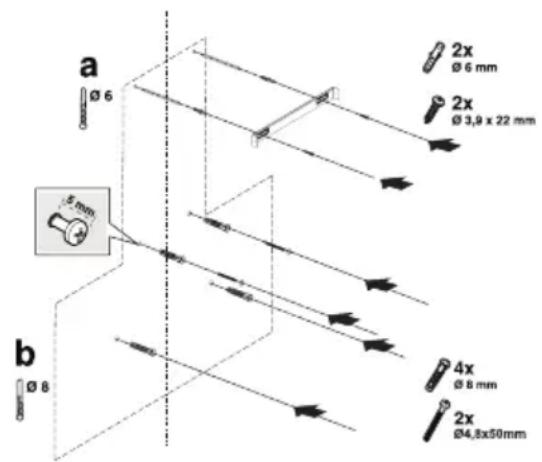

5.3 Монтажа на зид

-Зид мора бити раван, прав и имати довољну носивост.

•Дубина рупа за бушење мора бити у складу с дужином вијка.

- Испоручени вијци и клипови прикладни су за зидове од опеке. За други грађевински материјал (нпр. гипсани зид, плоча, порозни бетон) користе се одговарајући учврсни клипови и матице.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø4,8x50mm

(Слика 7.)

ОПРЕЗ: Пре бушења осигурајте да у непосредној близини места бушења нема струје, плина или воде.

Нацртајте средишну линију са плафона вертикално на доњи руб аспиратора.

Залепите предложак за постављање који се налази унутар прибора на површину на коју треба монтирати аспиратор. При том поступку, водите рачуна о висини на којој ћете монтирати аспиратор (Слика 6).

На средини плоче за прикључак на димњак налази се језичак. Средњу тачку тог језичка поставите на линију која је нацртана вертикално на зид.

При том поступку, подесите аспиратор према максимальној висини (Слика 1). Помоћу оловке означите рупе на којима ће се монтирати прикључна плоча димњака (Слика 7/a).

Izbušite označene tačke bušilicom od ∅6 mm i umetnite dva plastična klipa od ∅6mm u izbušene rupe (Slika 7/a). Уградите плочу за прикључак на димњак на зид с вијцима 3,9x22 (Слика 7/a).

Да бисте саставили кућиште аспиратора, можете користити бушилицу од ∅8 mm за бушење тачака А, Б, Ц, Д на предлошку за монтажу, и на ове тачке уметнути пластичне клипове димензија 4,8x50 mm. (Слика 7/b).

Уградите 2 комада монтажних вијака од 4,5x60 на тачке Ц и Д с размаком од 5 mm између главе вијка и зида (Слика 7).

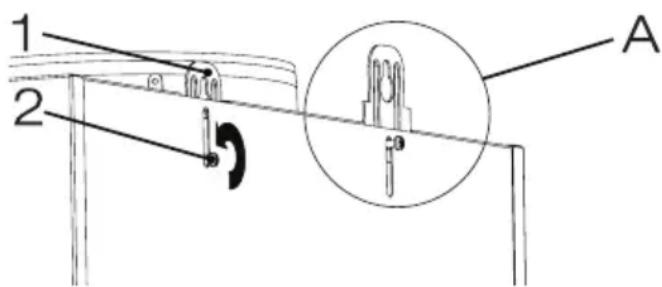

1 2 A

(Слика 8.)

1. Висећа плоча
   2.Вијак за причвршћивање висеће плоче

Да бисте аспиратор уградили на зид, отпустите вијке на висећим плочама монтираним на кабини мотора и повущите их нагоре, а затим поново причврстите (Слика 8 / А).

Укључите усисно стакло аспиратора и уклоните алуминијски филтер за масноћу (Слика 4).

5 Уградња уређаја

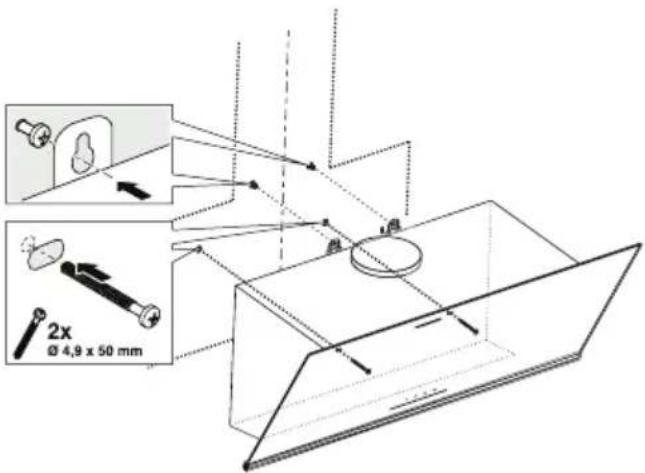

2x Ø 4,9 x 50 mm

(Слика 9.)

Držite aspirator za štednjak za njegovo kućište i stavite ga na montažne vijke na zidu i pritegnite vijke (Слика 9).

Причврстите аспиратор за штедњак с вијком од 4,8x50 на зид кроз отвор за монтажу с унутрашње стране уређаја (Слика 9).

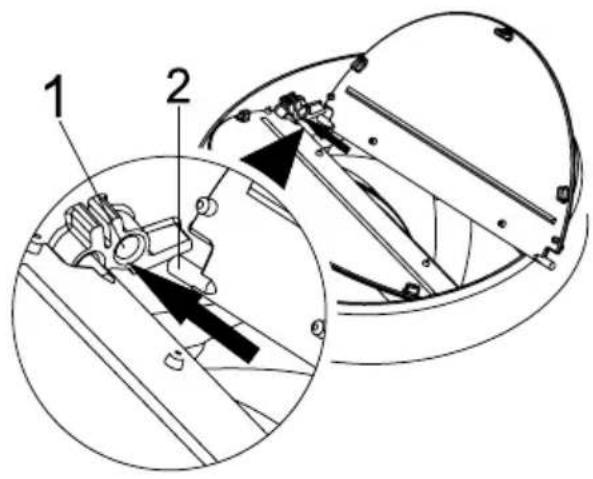

5.4 Спајање на димњак

1. Утичница са заклопком
2. Заклопка

Уметните пластичну иглу (Слика 10/подручје бр. 2) у утичницу заклопке на издуву мотора (Слика 10/подручје бр. 1). Затим лагано савијте заклопку

да бисте уметнули другу иглу на за- клопку и уметните другу иглу у њено кућиште (Слика 10).

Ако намеравате користити адаптер за пластични димњак од ∅ 120/150 mm, спојите један крај цеви на овај адаптер, а ако га нећете користити, онда на директни излаз на производу. Спојите други крај цеви на димњак. Проверите јесу ли ова два прикључка довољно чврста да се не раскаче када уређај буде радио пуном снагом. Водите рачуна да заклопке унутар димњака раде када се стегну стезальком. Спојите канал прикључка на димњак изван адаптера (Слика 11/a). Ако је прикључни канал уgraђен унутар адаптера, неће доћи до усисавања ваздуха јер ће димоводни отвор који спречава поврат ваздуха остати затворен (Слика 11/6). Даљина цевног прикључка мора бити што је могуће краћа, а број зглобова цеви мањи.

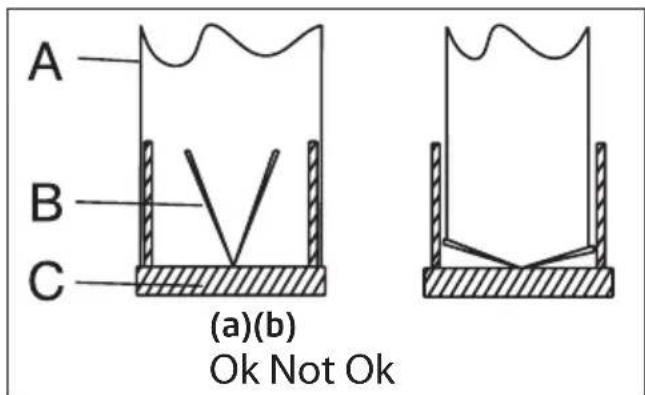

A : Излазна цев димњака
В : Стезальке за димњак
С: Пластични димњак

Вентили су затворени када уређај не ради па спречавају да могући спољни мирис и прашина улазе унутра.

A B C (a)(b) Ok Not Ok

(Слика 11.)

5 Уградња уређаја

5.5 Уградња аспиратора на димњак

Пре него што започнете уградњу димњака, обезбедите електрични прикључак за аспиратор. Гурните плоче димњака око кућишта аспиратора. Привидајте димњак на причврсне плоче димњака доступне на кабини мотора. (Слика 12.)

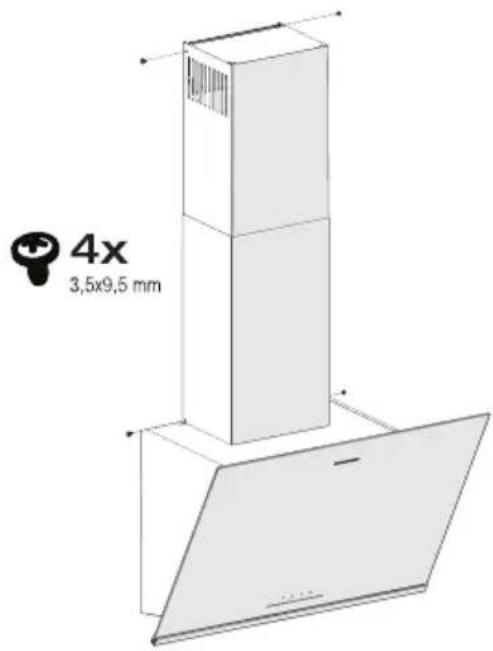

Уградите димњак на причврсну плочу димњака која је причвршћена за зид с горњих спољних ивица (Слика 12).

4x 3,5x9,5 mm

(Слика 12.)

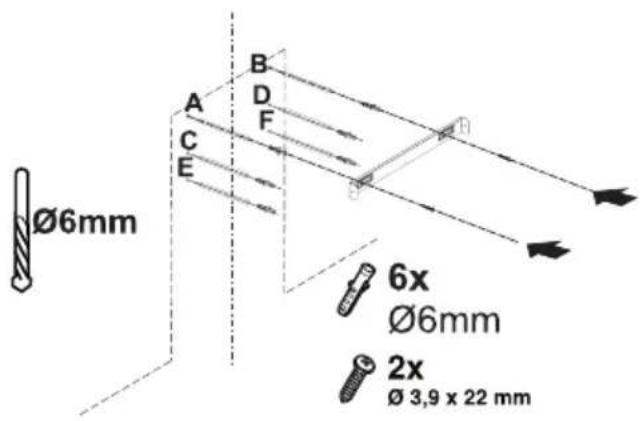

5.6 Уградња ваздушне преграде

У случају коришћења с карбонским филтером, ваздушна преграда испоручује се с вашим уређајем с циљем ослобаћања ваздуха који се чисти карбонским филтером из перфорираног простора на димњаку. Монтирајте вазушну преграду како је дато у наставку.

Ø6mm A B C D E F 6x Ø6mm 2x Ø 3,9 x 22 mm

(Слика 13.)

На средини плоче за прикључак на димњак налази се језичак. Средњу тачку тог језичка поставите на линију која је нацртана вертикално на зид. Поравнајте хоризонтално и означите рупе на којима ће се прикључна плоча монтирати (Слика 13/ А, Б).

Избушите означене тачке бушилицом од ∅6 mm и уметните два пластична клипа од ∅6 mm у избушене рупе (Слика 13/А, Б).

Причврстите плочу прикључка за димњак на зид вијцима 3,9x22 (Слика 13/А, Б).

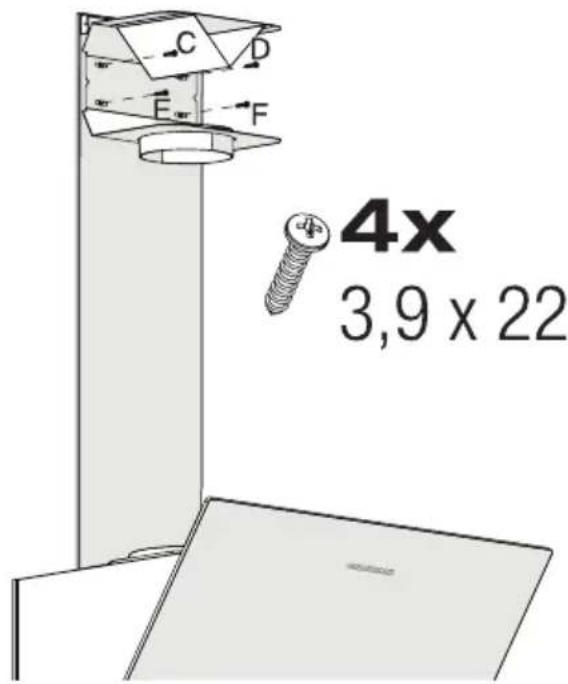

За монтажу ваздушне преграде, избушите тачке Ц, Д, Е, Ф бушилицом од ∅6 mm и уметните пластичне клипове од ∅6 mm (Слика 13).

Монтирајте кућиште аспиратора (Слика 9).

1 2

(Слика 14.)

5 Уградња уређаја

1. Ваздушна преграда
2. Пластични димњак

Причврстите адаптер за пластични димњак, који се налази у паковању, у смеру ваздушне преграде. Закључајте адаптер димњака окрећући га у смеру стрелице (Слика 14).

C D E F 4x 3,9 x 22

(Слика 15.)

Саставите групу ваздушних преграда с вијцима 3,9 x 22 из тачке Ц, Д, Е, Ф коју сте већ припремили (Слика 15).

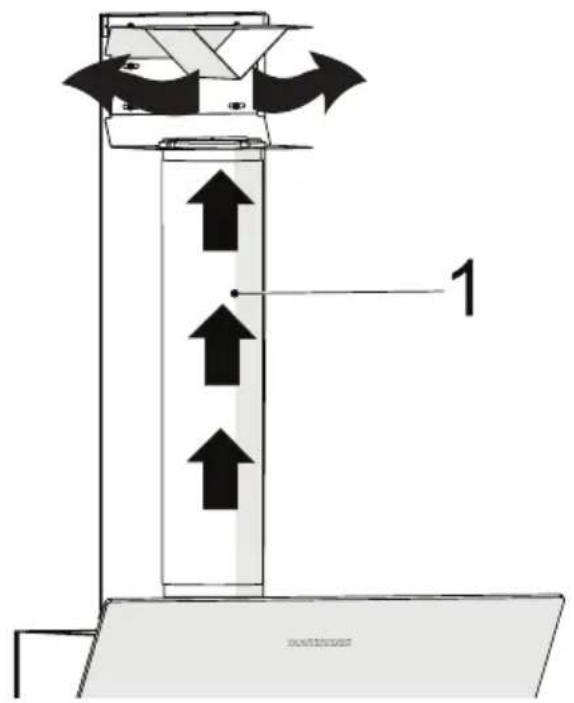

1. Алуминијска цев за одвод ваздуха Направите склоп цеви за одвод ваз- духа (Слика 16).

Будући да ће преламања и савијања алуминијске цеви довести до смањења снаге усисавања ваздуха, избегавајте превљење прелома и завоја што је више могуће.

Уградите плоче димњака на аспиратор (Слика 9)

6 Решавање проблема

Решавањепроблема	Изворни разлог Помоћ
Уређај не ради. Проверите осигураче. Можно је осигурачпрегорио, проверите ивратите га.
Уређај не ради. Проверите прикључак нанапајање електричном енергијом.		Напон мреже мора битиизмеђу 220 и 240 V.
Уређај не ради. Проверите прикључак нанапајање електричном енергијом.		Проверите раде ли другиуређаји у вашој кухињи.
Расветна лампицане ради.	Проверите прикључак нанапајање електричном енергијом.	Напон мреже мора битиизмеђу 220 и 240 V.
Расветна лампицане ради.	Проверите прекидач за лампицу. Прекидач за лампицумора бити у положају„Уклъучено“.
Расветна лампицане ради.	Проверите лампице. Лампице уређаја морајусветлити.
Довод ваздухау уређају ниједовољан.	Проверите алуминијски филтер. Унормалним раднимусловима, алуминијскифилтер за масноћу сечисти најмање једноммесечно.
Довод ваздухау уређају ниједовољан.	Проверите одвод ваздуха(димовод).	Прекидач за одводваздуха (димњак) требада буде у положају„Уклъучено“.
Довод ваздухау уређају ниједовољан.	Проверите карбонски филтер. Филтере уређаја скарбонским филтериматреба заменити једному 3 месеца у нормалнимусловима.

GRUNDIG

Вытяжка
