5DW66750 - кухињска нпа BLAUPUNKT - Besplatni korisnički priručnik

Vrsta proizvoda	Kuhinjska napa
Brend	Blaupunkt
Model	5DW66750
Minimalna sigurnosna udaljenost	650 mm
Prečnik odvodnog kanala	minimalno 120 mm
Električna klasa	I (obavezno uzemljenje)
Napajanje	U skladu sa natpisnom pločicom
Filter za masnoću	Periv (svaka 2 meseca, u mašini za sudove)
Filter s aktivnim ugljem	Ne pere se, zameniti svaka 4 meseca
Kontrole	3 brzine (V1, V2, V3) + osvetljenje (L)
Upotreba	Kućna upotreba, uklanjanje mirisa iz kuhinje
Održavanje	Očistiti vlažnom krpom i neutralnim deterdžentom
Sigurnost	Ne paliti vatru ispod nape; obezbediti odgovarajuću ventilaciju pri radu s plinskim uređajima
Instalacija	Povezivanje od strane kvalifikovanog tehničara; poštovati lokalne norme odvoda
Uputstvo dostupno na	francuski, nemački, engleski, španski, italijanski, holandski, slovenački, srpski, švedski

Često postavljana pitanja - 5DW66750 BLAUPUNKT

Koja je minimalna sigurnosna udaljenost između nape i ploče za kuvanje?

Minimalna sigurnosna udaljenost je 650 mm. Međutim, ako uputstva vaše plinske ploče za kuvanje navode veću udaljenost, molimo da se pridržavate toga.

Kako očistiti filtere za masnoću?

Filtere za masnoću treba čistiti svaka 2 meseca (ili češće u slučaju intenzivne upotrebe). Mogu se prati u mašini za sudove ili ručno neutralnim deterdžentom.

Kada treba zameniti filter s aktivnim ugljem?

Filter s aktivnim ugljem ne može se prati niti regenerisati. Treba ga zameniti otprilike svaka 4 meseca (ili češće u slučaju intenzivne upotrebe).

Mogu li koristiti napu bez spoljnog odvoda?

Da, napa može raditi u recirkulacionom režimu (sa filterom s aktivnim ugljem) ili u odvodnom režimu. Za recirkulacioni režim neophodan je filter s aktivnim ugljem.

Šta učiniti u slučaju nestanka struje?

U slučaju nestanka, napa se zaustavlja. Kada se struja vrati, možete je ponovo pokrenuti normalno pomoću tastera za upravljanje.

Kako pravilno instalirati napu?

Instalaciju treba da izvede kvalifikovani tehničar. Uverite se da je sigurnosna udaljenost poštovana i da odvodni kanal ima prečnik od najmanje 120 mm. Priključite na utičnicu sa uzemljenjem.

Mogu li koristiti napu istovremeno sa plinskim uređajem?

Da, ali pazite da prostorija bude odgovarajuće provetrena kako bi se izbeglo vraćanje izduvnih gasova. Negativni pritisak ne sme preći 0,04 mbar.

Kako podesiti brzinu usisavanja?

Koristite tastere V1 (prva brzina), V2 (druga brzina) i V3 (treća brzina). Da biste zaustavili motor, pritisnite taster trenutne brzine ili taster L ako je namenjen.

Osvetljenje više ne radi, šta učiniti?

Prvo proverite da li je napa pod naponom. Ako je osvetljenje neispravno, kontaktirajte ovlašćeni servis da zameni sijalicu (tip nije naveden u uputstvu).

Šta učiniti ako napa stvara buku?

Uverite se da su filteri čisti i pravilno postavljeni. Takođe proverite da odvodni kanal nije začepljen. Ako buka potraje, kontaktirajte ovlašćenog tehničara.

KORISNIČKI PRIRUČNIK 5DW66750 BLAUPUNKT

- Nadgledajte djecu i pobrinite se da se ne igraju s uređajem.

- Ovaj uređaj ne smiju k osobe (uključujući djecu) smanjenih psihofizičkih i senzorskih sposobnosti ili nedovoljnog znanja, osim ako ih se pažljivo ne nadzire i instruira.

• Usisna napa osmišljena je isključivo kućnu uporabu s ciljem uklanjanja mirisa od kuhanja.
• Nikad ne koristite napu za svrhe drugačije od onih za koje je osmišljena.
• Nikad ne ostavljajte otvoreni plamen ispod

nape kad je ona u funkciji.

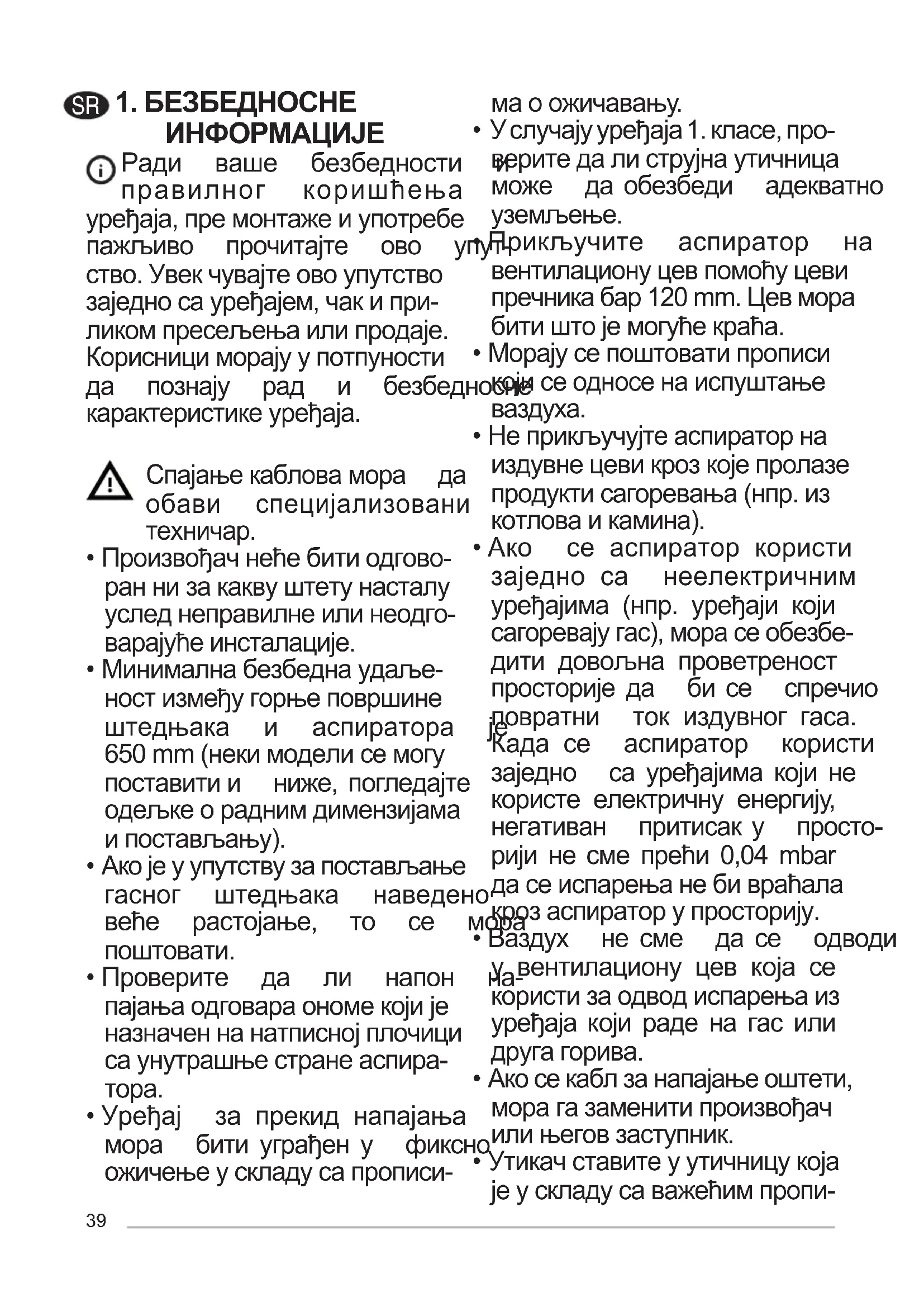

SR 1. БЕЗБЕДНОСНЕ ИНФОРМАЦИЈЕ

① Ради ваше безбедности правилног коришћења уређаја, пре монтаже и употребе пажљиво прочитајте ово уство. Увек чувајте ово упутство заједно са уређајем, чак и приликом пресељења или продаје. Корисници морају у потпуности да познају рад и безбед карактеристике уређаја.

Спајање каблова мора да обави специјализовани техничар.

• Произвођач неће бити одговоран ни за какву штету насталу услед неправилне или неодговарајуће инсталације.
• Минимална безбедна удаље- ност између горње површине штедњака и аспиратора 650 mm (неки модели се могу поставити и ниже, погледајте одељке о радним димензијама и постављању).
• Ако је у упутству за постављање гасног штедњака наведено веће растојање, то се мо поштовати.
• Проверите да ли напон пајања одговара ономе који је назначен на натписној плочици са унутрашње стране аспира- тора.
• Уређај за прекид напајања мора бити уgraђен у фиксно ожичење у складу са прописи-

ма о ожичавању.

- У случају уређаја 1. класе, про- верите да ли струјна утичница може да обезбеди адекватно уземљење.

упуприкључите аспиратор на вентилациону цев помоћу цеви пречника бар 120 mm. Цев мора бити што је могуће краћа.

- Морају се поштовати прописи који се односе на испуштање ваздуха.

- Не прикључујте аспиратор на издувне цеви кроз које пролазе продукти сагоревања (нпр. из котлова и камина).

- Ако се аспиратор користи заједно са неелектричним уређајима (нпр. уређаји који сагоревају гас), мора се обезбедити довољна проветреност просторије да би се спречио повратни ток издувног гаса. Када се аспиратор користи заједно са уређајима који не користе електричну енергију, негативан притисак у просторији не сме прећи 0,04 mbar да се испарења не би враћала кроз аспиратор у просторију.

• Ваздух не сме да се одводи на-вентилациону цев која се користи за одвод испарења из уређаја који раде на гас или друга горива.

- Ако се кабл за напајање оштети, мора га заменити произвођач или његов заступник.

• Утикач ставите у утичницу која је у складу са важећим пропи-

сима и постављена на доступном месту.

- У погледу примене техничких и безбедносних мера које се односе на издувавање испарења, важно је пажљиво се придржавати прописа локалних власти.

УПОЗОРЕЊЕ: Пре стављања аспиратора ски- ните заштитне фолије.

- Користите само завртње и мале делове који држе аспиратор.

УПОЗОРЕЊЕ: По- стављање завртњева и носача које није у складу са овим упутством може дове- сти до струјног удара.

- Не гледајте директно у извор светлости кроз оптичка помагала (наочаре, лупе...).

- Не фламбирајте намирнице испод аспиратора; опасност од ватре.

- Овај уређај могу да кори- деца узраста од 8 година нави- ше и особе са смањеним фи- зичким, чулним или менталним способностима, као и особ које немају довољно искусства и знања, ако су под надзором или су упућене у безбедан на употребе уређаја и разуме могуће опасности. Малој деци не дозволите да се играј уређајем. Чишћење и одржа- вање не треба да обављ- деца без надзора.

- Деца морају бити под надзором да се не би играла са уређајем.

павај уређај не треба да користе особе (укључујући и децу) са смањеним физичким, чулним или менталним способностима, као и особе које нем довољно искусства и знања, сем ако их надзиру или о употреби о- уређаја саветују особе одговорне за њихову безбедност.

• Очистите и/или замените ии филтере након одређеног временског периода (опасност од ватре). Погледајте одељак „Чишћење и одржавање”.

- Просторија се мора адекватно проветравати ако се аспиратор е користи у исто време кад уређаји који раде на гас друга горива (не односи се на уређаје који испуштају ваздух нисте натраг у просторију).

• Символ ✉ на производу или његовој амбалажи означава ба се он не сме сматра обечним кућним отпадом. Уместо тога мора се предати на одговарајућем месту служ- би за рециклажу електрич- неју них и електронских уређаја.

Обезбеђивањем правилног укаљања овог производа допринећете спречавању по- зажу тенцијалних негативних по- следица по животну средину и здравље људи, до чега могло доћи у случају његовог

неодговарајућег уклањања. За детаљније информације о рециклажи овог производа обратите се локалној управи, служби за одношење смећа или продавници у којој сте ку- пили производ.

• Аспиратор је пројектован искључиво за уклањање кухињских мириса 4. ХОМАНДЕ домаћинству.
• Никад не користите аспиратор за било шта осим за оно за шта је намењен.
• Никад не остављајте отворен пламен испод укљученог аспиратора.
• Подесите интензитет пламена тако да буде усмерен само на дно тигања, а не да обухвати и његове бочне стране.
• Фритезе се током употребе морају непрекидно надзирати: прегрејано уље може да се запали.

3. ЧИШТЕЊЕ

И ОДРЖАВАЊЕ

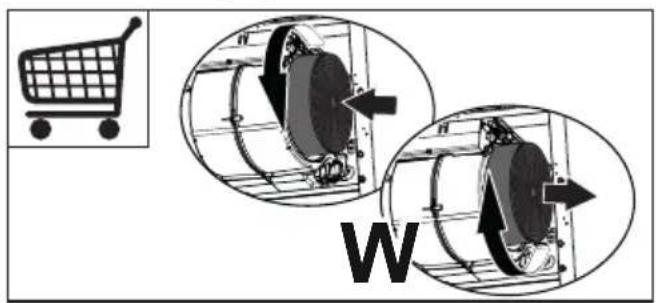

- Овај филтер не може да се пере и регенерише већ мора да се мења на отприлике сваких 4 месеца рада, а у случају веома интензивне употребе и чешће (W).

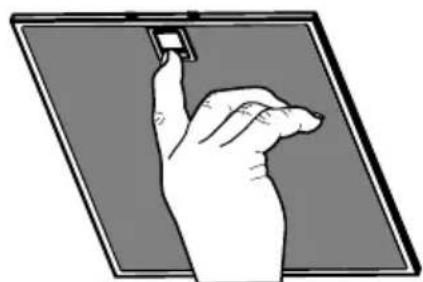

- Филтери за маст морају да се чисте свака 2 месеца рада или чешће у случају веома интензивне употребе и могу се прати у машини за прање посуђа (Z).

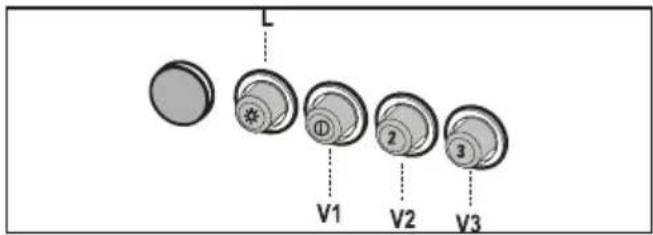

4. КОМАНДЕ

ДУГМЕ ФУНКЦИЈЕ
L Осветљење	Укључује и искључује осветљење.
V1 Брзина	Укључује мотор у прву брзину.
	Искључује мотор.
V2 Брзина	Укључује мотор у другу брзину.
V3 Брзина	Укључује мотор у трећу брзину

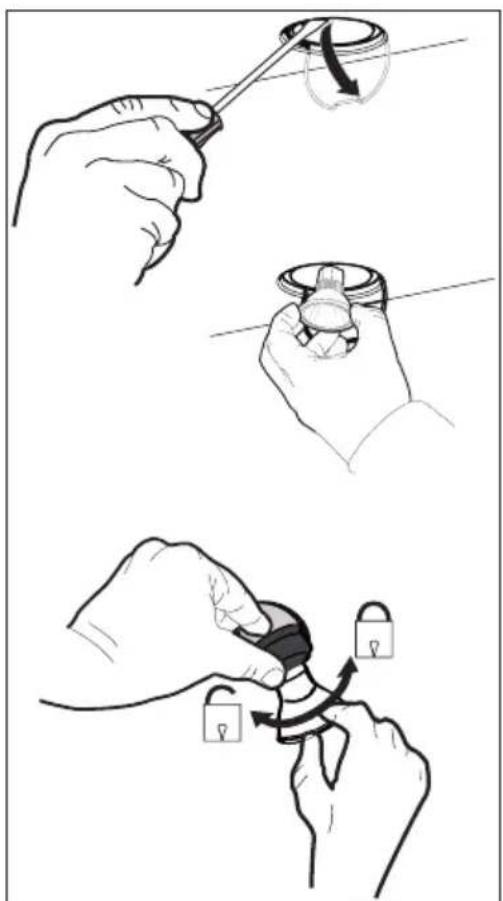

6. ЛАМПА

Сијалица	Снага (W)	Грло	Напон (V)	Димензије (mm)	ILCOS ознака
[Х45Н]	5 GU10 230		50x50				DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
