Tipo de producto	Campana extractora
Marca	Blaupunkt
Modelo	5DW66750
Distancia mínima de seguridad	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Clase eléctrica	I (conexión a tierra obligatoria)
Alimentación eléctrica	Conforme a la placa de características
Filtro de grasa	Lavable (cada 2 meses, en lavavajillas)
Filtro de carbón	No lavable, reemplazar cada 4 meses
Controles	3 velocidades (V1, V2, V3) + iluminación (L)
Uso	Uso doméstico, eliminación de olores de cocina
Mantenimiento	Limpiar con un paño húmedo y detergente neutro
Seguridad	No flamear debajo de la campana; asegurar una ventilación adecuada cuando se utilicen aparatos de gas
Instalación	Conectar por un técnico competente; respetar las normas locales de evacuación
Manual disponible en	Francés, alemán, inglés, español, italiano, neerlandés, esloveno, serbio, sueco

Preguntas frecuentes - 5DW66750 BLAUPUNKT

¿Cuál es la distancia mínima de seguridad entre la campana y la placa de cocción?

La distancia mínima de seguridad es de 650 mm. Sin embargo, si las instrucciones de su placa de cocción a gas especifican una distancia mayor, sírvase cumplirla.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses (o más a menudo en caso de uso intenso). Pueden lavarse en lavavajillas o a mano con detergente neutro.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo no se puede lavar ni regenerar. Debe reemplazarse aproximadamente cada 4 meses (o más a menudo en caso de uso intensivo).

¿Puedo usar la campana sin evacuación exterior?

Sí, la campana puede funcionar en modo recirculación (con filtro de carbón) o en modo evacuación. Para el modo recirculación, el filtro de carbón es necesario.

¿Qué hacer en caso de corte de corriente?

En caso de corte, la campana se detiene. Una vez restablecida la corriente, puede reiniciarla normalmente con los botones de control.

¿Cómo instalar correctamente la campana?

La instalación debe ser realizada por un técnico competente. Asegúrese de que se respete la distancia de seguridad y de que el conducto de evacuación tenga un diámetro de al menos 120 mm. Conecte a un enchufe con conexión a tierra.

¿Puedo usar la campana al mismo tiempo que un aparato de gas?

Sí, pero asegúrese de que la habitación esté adecuadamente ventilada para evitar el retorno de los gases de evacuación. La presión negativa no debe exceder 0,04 mbar.

¿Cómo ajustar la velocidad de aspiración?

Use los botones V1 (primera velocidad), V2 (segunda velocidad) y V3 (tercera velocidad). Para detener el motor, presione el botón de la velocidad actual o el botón L si está dedicado.

La iluminación no funciona, ¿qué hacer?

Primero verifique que la campana esté bajo tensión. Si la iluminación está defectuosa, contacte al servicio postventa autorizado para reemplazar la bombilla (el tipo no se especifica en el manual).

¿Qué hacer si la campana hace ruido?

Asegúrese de que los filtros estén limpios y correctamente instalados. Verifique también que el conducto de evacuación no esté obstruido. Si el ruido persiste, contacte a un técnico autorizado.

MANUAL DE USUARIO 5DW66750 BLAUPUNKT

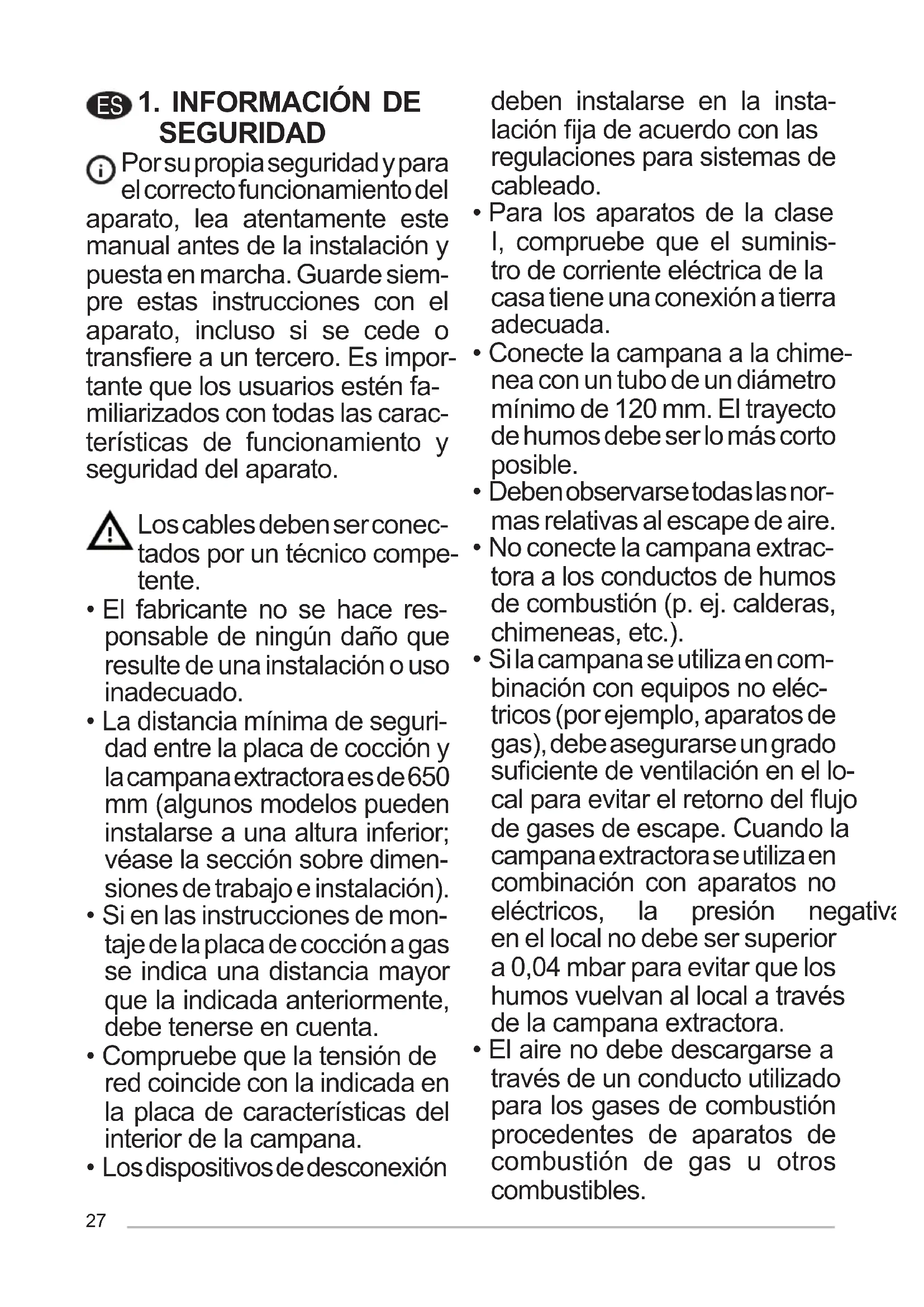

ES 1. INFORMACIÓN DE SEGURIDAD

i Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión

deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chime- nea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplirescrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficien

siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

- Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan es,aire en el local).

- El símbolo en el producto o en su embalaje indica que este producto no debe desechar-

se como residuo domés normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

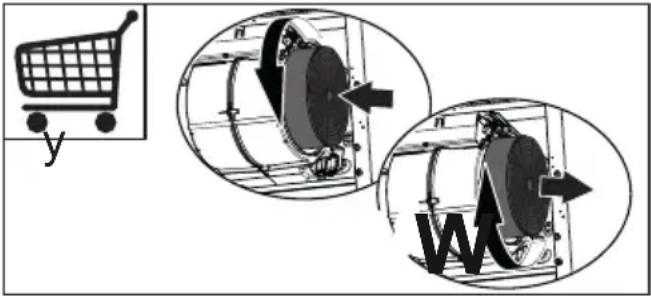

stico cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

fines

3. REINIGING EN ONDERHOUD

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar

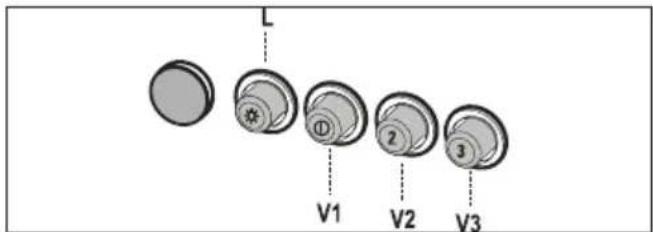

4. MANDOS

TECLA FUNCIONES
L Luz Enciende y apaga la instalación de iluminación.
V1 Velocidad	Enciende el motor a la primera velocidad.
	Apaga el motor
V2 Velocidad	Enciende el motor a la segunda velocidad
V3 Velocidad	Enciende el motor a la tercera velocidad.

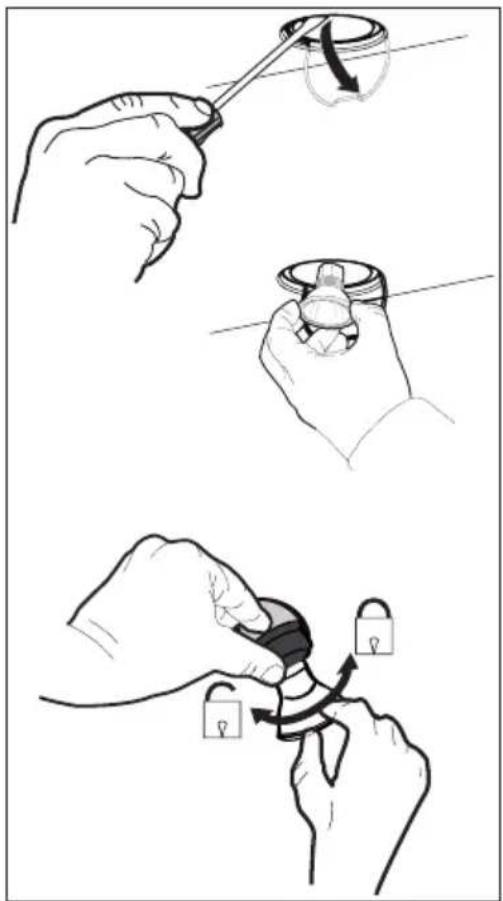

5. ILUMINACIÓN
