Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DW66750
Minsta säkerhetsavstånd	650 mm
Avluftningskanalens diameter	120 mm minimum
Elektrisk klass	I (jordning obligatorisk)
Elanslutning	Enligt märkskylten
Fettfilter	Diskbart (varannan månad, i diskmaskin)
Kolfilter	Ej diskbart, ska bytas var 4:e månad
Kontroller	3 hastigheter (V1, V2, V3) + belysning (L)
Användning	Hushållsbruk, avlägsnande av kökslukt
Underhåll	Rengör med fuktig trasa och neutralt rengöringsmedel
Säkerhet	Flambera inte under fläkten; säkerställ tillräcklig ventilation vid användning tillsammans med gasapparater
Installation	Anslutning av behörig tekniker; följ lokala avluftningsbestämmelser
Bruksanvisning tillgänglig på	Franska, tyska, engelska, spanska, italienska, nederländska, slovenska, serbiska, svenska

Vanliga frågor - 5DW66750 BLAUPUNKT

Vilket är det minsta säkerhetsavståndet mellan fläkten och spishällen?

Det minsta säkerhetsavståndet är 650 mm. Om din gasspishälls instruktioner anger ett större avstånd, följ dem.

Hur rengör man fettfiltren?

Fettfiltren ska rengöras var 2:e månad (eller oftare vid intensiv användning). De kan diskas i diskmaskin eller för hand med neutralt rengöringsmedel.

När ska kolfiltret bytas?

Aktivkolfiltret kan varken tvättas eller regenereras. Det bör bytas ungefär var 4:e månad (eller oftare vid intensiv användning).

Kan jag använda fläkten utan utvändig avluftning?

Ja, fläkten kan fungera i recirkulationsläge (med kolfilter) eller i avluftningsläge. För recirkulationsläge krävs kolfilter.

Vad gör man vid strömavbrott?

Vid strömavbrott stannar fläkten. När strömmen är tillbaka kan du starta den igen med kontrollknapparna.

Hur installerar man fläkten korrekt?

Installationen ska utföras av en behörig tekniker. Se till att säkerhetsavståndet hålls och att avluftningskanalens diameter är minst 120 mm. Anslut till ett jordat uttag.

Kan jag använda fläkten samtidigt som en gasapparat?

Ja, men se till att rummet är tillräckligt ventilerat för att undvika återflöde av avgaser. Undertrycket får inte överstiga 0,04 mbar.

Hur ställer man in sugstyrkan?

Använd knapparna V1 (första hastigheten), V2 (andra hastigheten) och V3 (tredje hastigheten). För att stänga av motorn, tryck på knappen för aktuell hastighet eller på knappen L om den är dedikerad.

Belysningen fungerar inte längre, vad gör jag?

Kontrollera först att fläkten är strömförsörjd. Om belysningen är defekt, kontakta auktoriserad service för byte av glödlampa (typ specificeras inte i bruksanvisningen).

Vad gör jag om fläkten låter?

Se till att filtren är rena och korrekt installerade. Kontrollera också att avluftningskanalen inte är blockerad. Om ljudet fortsätter, kontakta en auktoriserad tekniker.

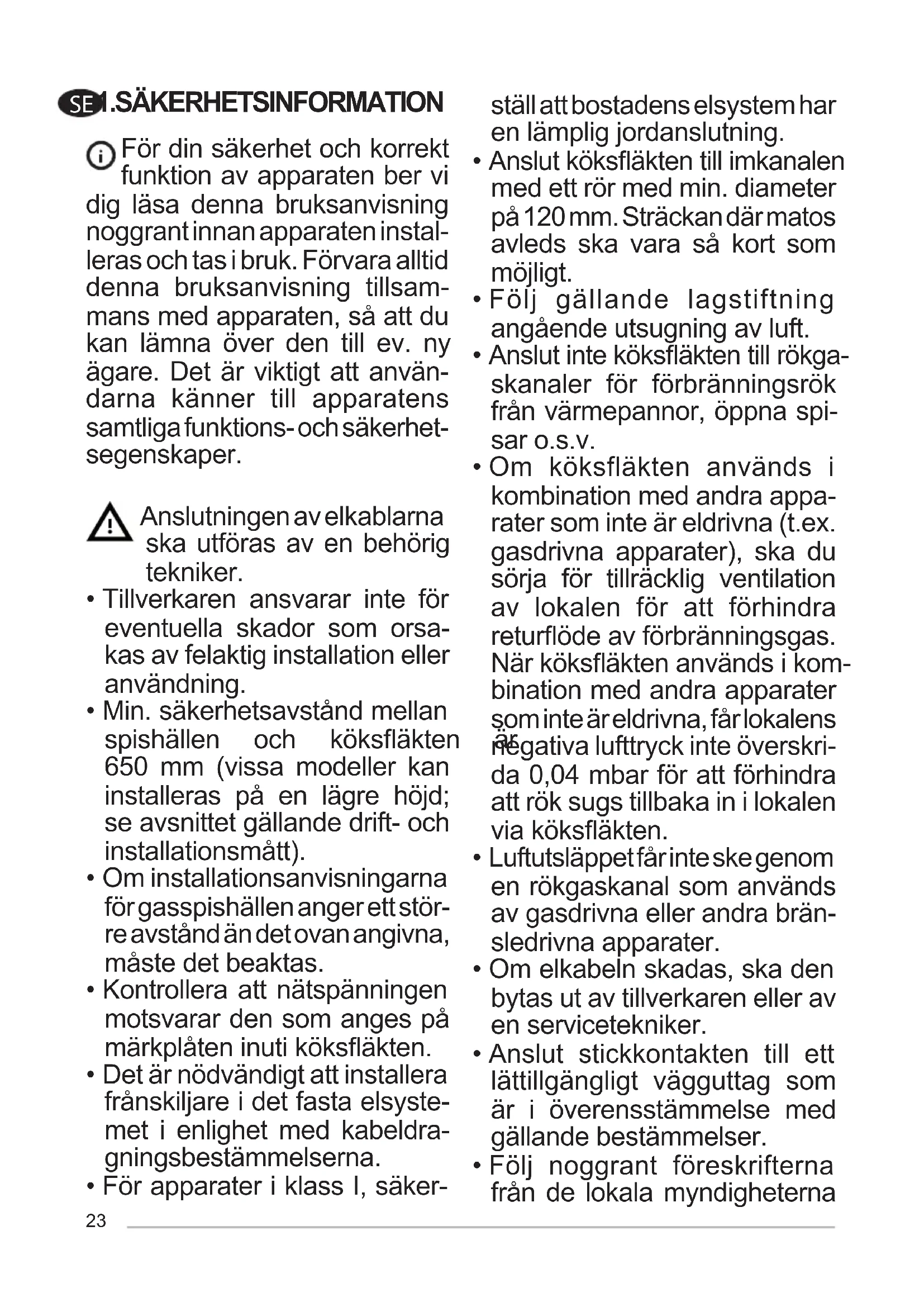

BRUKSANVISNING 5DW66750 BLAUPUNKT

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säker-

ställ att bostadens elsystem har en lämplig jordanslutning.

• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spi-sar o.s.v.

- Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

- Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra brän-sledrivna apparater.

- Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.

- Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna

när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

⚠️ WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

⚠️ WARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

⚠️ De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparatero.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta

lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

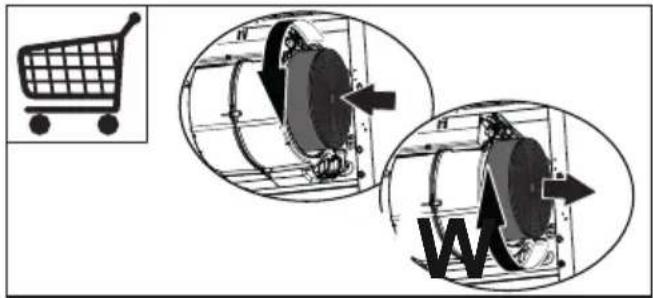

- Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

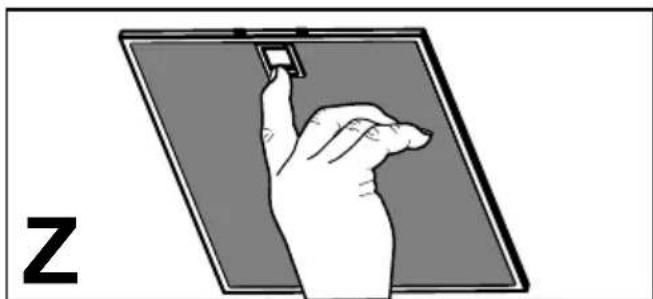

- Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

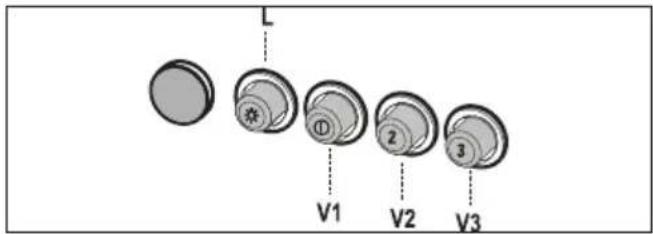

4. REGLAGE

KNAPP FUNKTIONER

L Belysning Tänder och släcker belysningen.

V1 Hastighet Aktiverar motorn på den första hastigheten.

V2 Hastighet Aktiverar motorn på den andra hastigheten.

V3 Hastighet Om den trycks kort aktiverar den motorn på den tredje hastigheten.

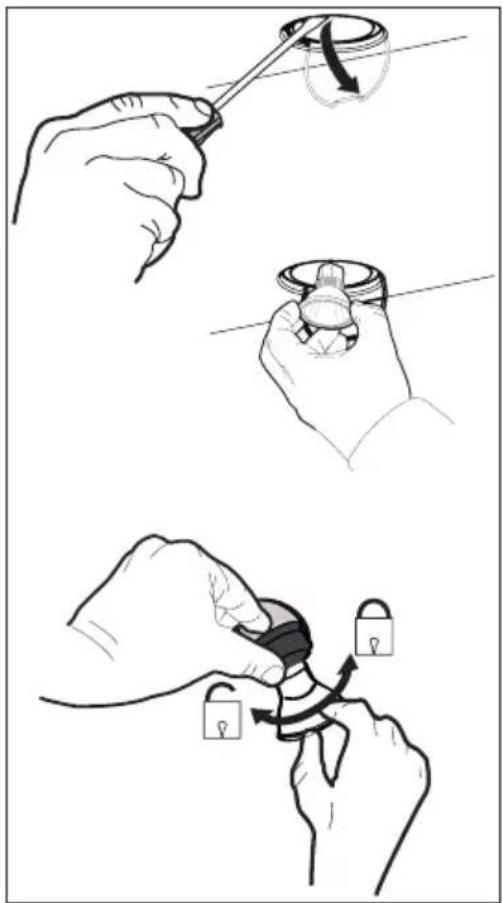

6. BELYSNING
