5DW66750 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Blaupunkt
Modell	5DW66750
Mindestsicherheitsabstand	650 mm
Abluftleitungsdurchmesser	mindestens 120 mm
Elektrische Klasse	I (Erdung erforderlich)
Stromversorgung	Gemäß Typenschild
Fettfilter	Waschbar (alle 2 Monate, in der Spülmaschine)
Kohlefilter	Nicht waschbar, alle 4 Monate austauschen
Bedienelemente	3 Stufen (V1, V2, V3) + Beleuchtung (L)
Verwendung	Haushaltsgebrauch, Beseitigung von Küchengerüchen
Wartung	Mit feuchtem Tuch und neutralem Reinigungsmittel reinigen
Sicherheit	Nicht unter der Haube flambieren; bei Betrieb mit Gasgeräten für ausreichende Belüftung sorgen
Installation	Von einem Fachmann anschließen lassen; örtliche Abluftnormen beachten
Bedienungsanleitung verfügbar in	Französisch, Deutsch, Englisch, Spanisch, Italienisch, Niederländisch, Slowenisch, Serbisch, Schwedisch

Häufig gestellte Fragen - 5DW66750 BLAUPUNKT

Wie groß ist der Mindestsicherheitsabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Sollten die Anweisungen Ihres Gaskochfelds einen größeren Abstand vorschreiben, befolgen Sie diese bitte.

Wie reinige ich die Fettfilter?

Die Fettfilter müssen alle 2 Monate (bei intensiver Nutzung häufiger) gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel gewaschen werden.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden. Er muss etwa alle 4 Monate (bei intensiver Nutzung häufiger) ausgetauscht werden.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb (mit Kohlefilter) oder im Abluftbetrieb betrieben werden. Für den Umluftbetrieb ist der Kohlefilter erforderlich.

Was tun bei einem Stromausfall?

Bei einem Stromausfall schaltet sich die Dunstabzugshaube aus. Nach Wiederherstellung der Stromversorgung können Sie sie normal über die Bedientasten wieder einschalten.

Wie installiere ich die Dunstabzugshaube richtig?

Die Installation muss von einem Fachmann durchgeführt werden. Stellen Sie sicher, dass der Sicherheitsabstand eingehalten wird und der Abluftleitungsdurchmesser mindestens 120 mm beträgt. Schließen Sie sie an eine Steckdose mit Erdung an.

Kann ich die Dunstabzugshaube gleichzeitig mit einem Gasgerät verwenden?

Ja, aber achten Sie darauf, dass der Raum ausreichend belüftet ist, um ein Zurückströmen der Abgase zu vermeiden. Der Unterdruck darf 0,04 mbar nicht überschreiten.

Wie stelle ich die Sauggeschwindigkeit ein?

Verwenden Sie die Tasten V1 (erste Stufe), V2 (zweite Stufe) und V3 (dritte Stufe). Zum Ausschalten des Motors drücken Sie die Taste der aktuellen Stufe oder die Taste L, falls vorhanden.

Die Beleuchtung funktioniert nicht mehr, was tun?

Überprüfen Sie zunächst, ob die Dunstabzugshaube mit Strom versorgt wird. Wenn die Beleuchtung defekt ist, wenden Sie sich an den autorisierten Kundendienst, um die Lampe auszutauschen (der Lampentyp ist in der Anleitung nicht angegeben).

Was tun, wenn die Dunstabzugshaube Geräusche macht?

Stellen Sie sicher, dass die Filter sauber und korrekt eingesetzt sind. Überprüfen Sie auch, ob die Abluftleitung nicht verstopft ist. Wenn das Geräusch anhält, kontaktieren Sie einen autorisierten Techniker.

BEDIENUNGSANLEITUNG 5DW66750 BLAUPUNKT

Dunstabzugshaube 5DW66750

Extractor hood	5DW66750
Hotte	5DW66750
Afzuigkap	5DW66750
Cappa aspirante	5DW66750
Fläkt	5DW66750
Campana extractora	5DW66750
Kuhinjska napa	5DW66750
Kuhinjska napa	5DW66750

IT MANUALE D' USO....3
EN USER MANUAL....7
DE BEDIENUNGSANLEITUNG....11
FR MANUEL D'UTILISATION....15
NL GEBRUIKSAANWIJZING 19
SE ANVÄNDARMANUAL 23
ES MANUAL DE USO....27
HR KNJIŽICA S UPUTAMA....31
SL NAVODILO ZA UPORABO 35
SR КОРИСНИЧКО УПУТСТВО 39

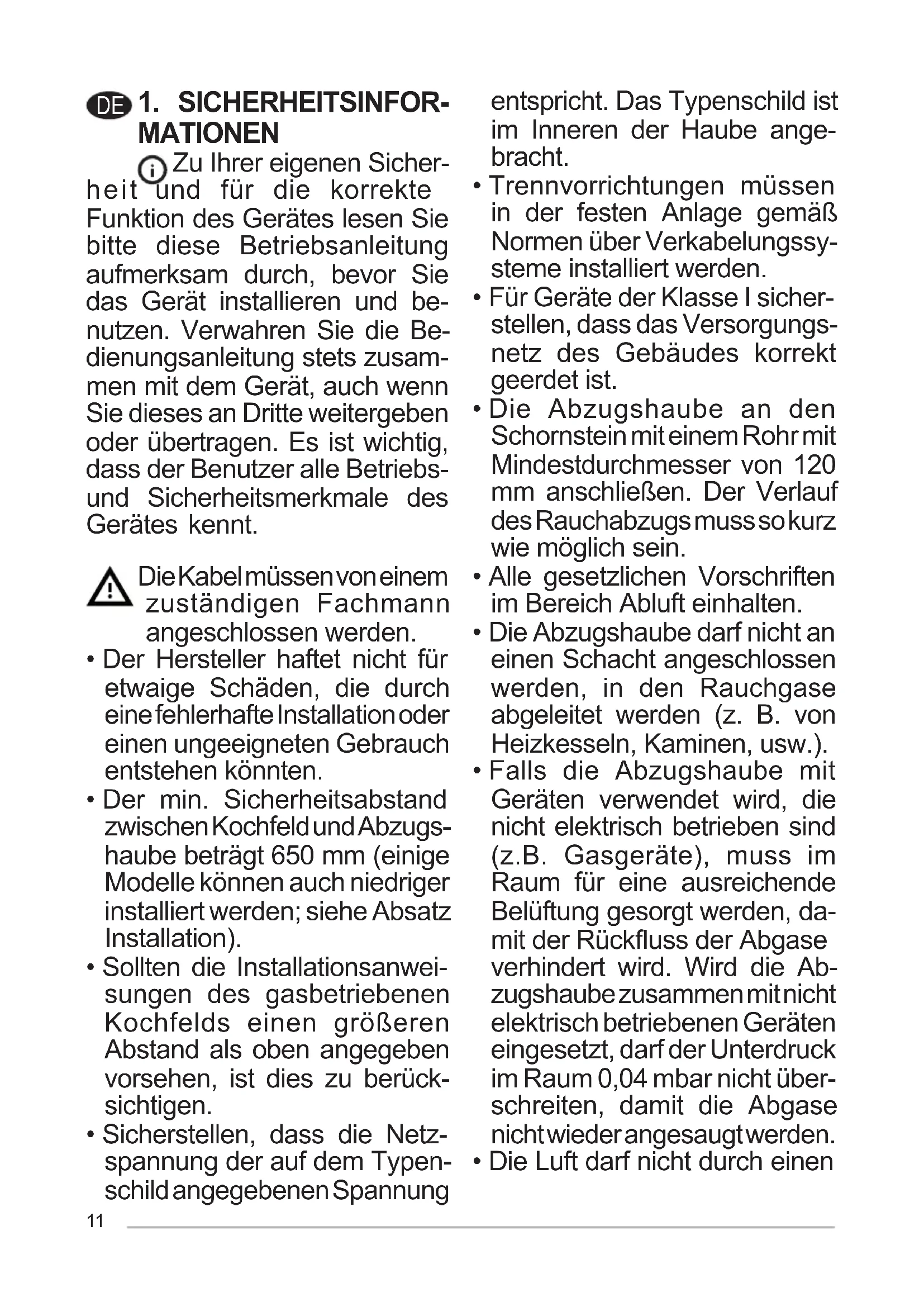

DE 1. SICHERHEITSINFORMATIONEN

Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

⚠️ Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

- Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.

- Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.

• Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.

- Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).

- Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nichtwiederangesaugt werden.

• Die Luft darf nicht durch einen

Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steck-dose stecken.
• Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Haube installiert wird, die Schutzfolien abziehen.

- Nurfür die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

WARNUNG: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.

• Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
• Auf keinen Fall unter der Haube flambieren: Dabei könnte Brand entstehen.
  • Dieses Gerät darf von Kindern ab 8 Jahren und von Personen

mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.

• Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung

und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
• Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpak- kung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zuge-dachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.

• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

- Der Aktivkohlefilter ist weder wasch bar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. FERNBEDIENUNG

TASTE FUNKTIONEN

L Schaltet die Beleuchtung ein und aus.

V1 Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.

Stellt den Motor ab.

V2 Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.

V3 Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.

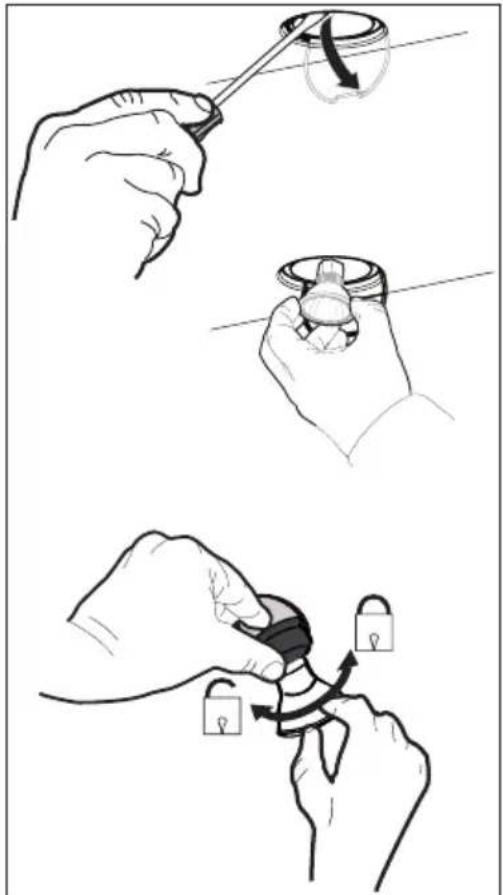

5. BELEUCHTUNG

Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
	5 GU10	230 50x50			DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
