GBK80LN - Klimatizues GORENJE - Manual falas për përdoruesin

Tipi i produktit	Ngrohës uji elektrik (i kombinuar me shkëmbyes nxehtësie)
Modeli	GBK80LN
Vëllimi	80 L
Presioni i vlerësuar	0.6 MPa
Pesha (bosh/plot)	51 kg / 131 kg
Fuqia e ngrohësit elektrik	2000 W
Tensioni i lidhjes	230 V~
Klasa e mbrojtjes	I
Shkalla e mbrojtjes	IP 25
Koha e ngrohjes deri në 75°C	3 orë 05 min
Sasia e ujit të përzier në 40°C	151 L
Konsumi i energjisë (24 orë në 65°C)	1.39 kWh/24h
Mbrojtje nga korrozioni	Smaltuar dhe anodë Mg
Dimensionet (A x B x C)	803 x 207 x 345 mm
Diametri	500 mm
Lidhjet e ujit	G 1/2 (hyrje/dalje), G 3/4 (tubi i kthimit)
Sipërfaqja e shkëmbyesit të nxehtësisë (për modelet GBK)	0.72 m²
Temp. maksimale e hyrjes së mediumit ngrohës	85°C
Rrjedha e nxehtësisë së transmitterit	14400 W
Instalimi	Montim në mur, vetëm pozicion vertikal
Valvul sigurie e përfshirë	Po, kërkohet valvul sigurie kthimi
Garancia	Referojuni punishtes së autorizuar të shërbimit

Pyetjet më të shpeshta - GBK80LN GORENJE

Si e lidh ngrohësin e ujit me furnizimin e ujit?

Lidhni ujin e ftohtë (shenjë blu) në hyrje dhe ujin e nxehtë (shenjë e kuqe) në dalje. Përdorni ose një sistem presioni të mbyllur (disa dalje) ose një sistem presioni të hapur (një dalje të vetme). Instaloni një valvul sigurie në tubin e furnizimit për të parandaluar kthimin e rrjedhës. Për sistemet me presion, përdorni një rubinet përzierës presioni; për sistemet pa presion, përdorni një rubinet përzierës me rrjedhë të kryqëzuar.

Cili është ndryshimi midis modeleve GBK dhe GBL?

Modelet GBK (si GBK80LN) përfshijnë një shkëmbyes nxehtësie të integruar për t'u lidhur me një burim të jashtëm energjie (p.sh., ngrohje qendrore, diellore). Modelet GBL janë thjesht elektrike. Të dy kanë elementë ngrohës elektrikë të ngjashëm, por GBK lejon ngrohje të dyfishtë.

Si e vendos temperaturën?

Rrotulloni pullën e termostatit në kapakun e përparmë në temperaturën e dëshiruar midis 25°C dhe 75°C. Për ekonomi, vendoseni në pozicionin 'E' (afërsisht 55°C) për të reduktuar depozitat e gëlqeres dhe humbjen e nxehtësisë.

Sa shpesh duhet të kontrolloj valvulën e sigurisë?

Kontrolloni valvulën e sigurisë së kthimit çdo 14 ditë. Hapni valvulën e testimit (doreza ose dado) dhe sigurohuni që uji të rrjedhë jashtë. Nëse jo, valvula mund të jetë e dëmtuar.

Çfarë është mbrojtja nga korrozioni dhe si funksionon?

Rezervuari është i smaltuar dhe i pajisur me një anodë magnezi. Anoda sakrifikohet për të mbrojtur rezervuarin nga korrozioni. Duhet të kontrollohet nga një punishte shërbimi e autorizuar pas rreth dy vjetësh.

A mund ta montoj ngrohësin e ujit horizontalisht?

Jo, GBK80LN duhet të montohet vertikalisht në mur. Vetëm modelet GBL 50 dhe GBL 80 mund të montohen horizontalisht në tavan. Montimi në mur ose në dysheme nuk lejohet.

Si e zbraz ngrohësin e ujit?

Shkëputeni nga rryma, hapni rubinetat e ujit të nxehtë, më pas kullojeni përmes lidhjes së hyrjes. Përdorni një valvul kullimi midis hyrjes dhe valvulës së sigurisë nëse është në dispozicion. Përndryshe, vendoseni levën e valvulës së sigurisë në pozicionin 'Test'. Mund të mbetet pak ujë; mund të hiqni fllanxhën e ngrohjes për ta kulluar plotësisht.

Çfarë duhet të bëj nëse ngrohësi nuk përdoret për një kohë të gjatë?

Për të parandaluar ngrirjen, lëreni rrymën të ndezur dhe vendoseni termostatin në '*' (rreth 10°C). Nëse duhet ta shkëputni nga rryma, kullojeni ujin plotësisht për të shmangur dëmtimin nga ngrirja.

Ku mund të gjej specifikimet teknike?

Pllaka e emrit me vetitë themelore teknike ndodhet midis tubave të lidhjes. Specifikimet e detajuara si vëllimi, presioni, pesha, dimensionet dhe konsumi i energjisë janë të renditura në tabelën e karakteristikave teknike të manualit.

Si e pastroj pjesën e jashtme të ngrohësit?

Përdorni një tretësirë të butë detergjenti me një leckë të butë. Shmangni tretësit ose pastruesit gërryes. Mos përdorni mjete të ashpra pastrimi.

MANUAL I PËRDORUESIT GBK80LN GORENJE

Udhëzime për përdorim 43

Upute za upotrebu 47

I nderuar blerës, ju falënderojmë për blerjen e produktit tonë.

JU LUTEMI, PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË UJËNGROHËSIT, LEXONI ME KUJDES UDHËZIMET.

KY APLIKACION NUK ËSHTË I DESTINUAR PËR PERSONA (PËRFSHIRË FËMIJËT) ME AFTËSI TË ZVOGËLUARA FIZIKE, NDIJORE OSE MENDORE, OSE ME MUNGESË PËRVOJE DHE NJOHURISH, NËSE ATA NUK JANË NËN MBIKËQYRJE OSE NUK U JANË DHËNË UDHËZIME PËR PËRDORIMIN E APLIKACIONIT NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKËQYREN PËR T'U SIGURUAR QË ATA NUK LUAJNË ME APLIKACIONIN.

Ujëngrohësi është prodhuar në përputhje me standardet në fuqi dhe është provuar zyrtarisht; për të janë lëshuar certifikata për sigurinë dhe certifikata për përputhshmërinë elektromagnetike. Karakteristikat e tij themelore teknike janë të shënuara në pllakën e të dhënave, të ngjitur midis gypave lidhës. Lidhjen e ujëngrohësit me rrjetin e ujësjellësit dhe atë elektrik mund ta kryejë vetëm një profesionist i kualifikuar dhe i autorizuar. Ndërhyrjet në brendësinë e tij për riparime, heqjen e gurit gëlqeror dhe kontrollin ose zëvendësimin e anodës mbrojtëse kundër korrozionit, mund t'i kryejë vetëm shërbimi i autorizuar i servisit.

INSTALIMI

Instaloni ujëngrohësin sa më afër vendeve të përdorimit. Përforcojeni atë në tavan ose në mur me vida muri me diametër nominal minimal 8 mm. Muret dhe tavanet me kapacitet të dobët mbajtës duhet të përforcohen në vendet ku do të varet ujëngrohësi. Ujëngrohësin GBK mund ta përforconi në mur vetëm vertikalisht. Horizontalisht mund të përforconi në tavan vetëm ujëngrohësit GBL 50 dhe GBL 80. Përforcimi i këtyre ujëngrohësve në mur ose në dysheme nuk është i lejueshëm dhe për këtë arsye ujëngrohësit mund të dëmtohen.

KARAKTERISTIKAT TEKNIKE TË APARATIT

Tipi		GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Modeli		GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Vëllimi	[II]	50	80	80	100	120	150	200
Shtypja elementare	[MPa]	0,6
Masa / i mbushur me ujë	[kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Mbrojtja kundër korodimit të kazanit		Emajluar/Mg anoda
Fuqia e nxehësit elektrik	[W]	2000
Tensioni kyçës	[V~]	230
Klasa e mbrojtjes		I
Shkalla e mbrojtjes		IP 25
Koha e ngrohjes deri në 75°C 1)	[h]	155	305	305	355	435	545	740
Sasia e ujit të përzier te 40°C	[II]	80	117	151	189	226	276	360
Shpenzimi energjik 2)	[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Koha e ngrohjes së të gjithë vëllimit të ujëngrohësit me ngrohës elektrik, në temperaturën hyrëse të ujit të ftohtë nga ujësjellësi prej 15°C.

2) Konsumi energjetik për ruajtjen e temperaturës konstante të ujit në ujëngrohës prej 65°C dhe në temperaturën e ambientit prej 20°C, i matur sipas DIN 44532.

KARAKTERISTIKAT TEKNIKE TË SHKËMBYESIT TË NGROHJES

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Shtypja elementare [MPa]	0,6
Temperatura më e lartë e hyrjes së mediumit ngrohës [°C]	85
Tejbartësit sipërfaqor [m2]	0,72	0,88
Rryma ngrohëse e tejbartësit të ngrohjes3) [W]	14400	17600

3) Të matura në temperaturën hyrëse të mediumit ngrohës prej 70°C dhe me qarkullim prej 50 l/min.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

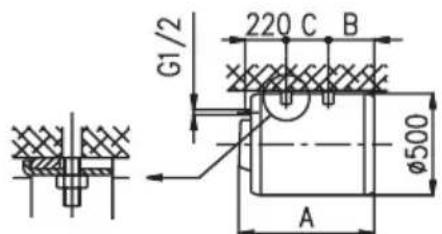

Masat lidhëse dhe montuese të bojlerit [mm] GBK 80 - 200

GBL 50-80

Lidhja me rrjetin e ujësjellësit

Furnizimi dhe shkarkimi i ujit të ujëngrohësit është i shënuar në gypa me ngjyra. Furnizimi me ujë të ftohtë është i shënuar me ngjyrë të kaltërt, kurse ai shkarkues i ujit të ngrohtë me ngjyrë të kuqe. Ujëngrohësin mund ta lidhni me rrjetin e ujësjellësit në dy mënyra. Sistemi i mbyllur, me shtypje, mundëson furnizim me ujë në më shumë vende furnizuese. Sistemi i hapur, pa shtypje, mundëson furnizim vetëm në një vend furnizues. Në bazë të sistemit të zgjedhur të lidhjes, duhet të përdorni edhe bateri përzierëse përkatëse. Te sistemi i hapur, pa shtypje, para ngrohësit duhet të instaloni ventil sigurues, i cili pengon daljen e

ujit nga kazani, në qoftë se në rrjetë mungon uji. Te sistemi përkatës i lidhjes, nevojitet përdorimi i baterisë përzierëse. Për shkak të ngrohjes së ujit, në ujëngrohës rritet vëllimi i ujit, e kjo shkakton pikjen e ujit nga gypi i baterisë përzierëse. Me shtrëngimin e dorëzës në bateri, pikjen e ujit nuk mund ta ndaloni, por mund vetëm ta prishni baterinë.

Te sistemi i mbyllur i lidhjes me shtypje, në vendet furnizuese duhet të përdorni bateri përzierëse.

Në gypin furnizues, për shkak të sigurisë së funksionimit, patjetër është i nevojshëm instalimi i ventilit kthyes sigurues ose grupit sigurues, i cili ndërpret lartësimin e shtypjes në kazan për më tepër se 0,1 MPa mbi atë nominale. Te ngrohja e ujit në ujëngrohës, shtypja e ujit në kazan lartësohet deri te kufiri, i cili është i rregulluar në ventilin kthyes sigurues. Për shkak se kthimi i ujit në rrjetën e ujësjellësit është i ndërprerë, mund të vijë deri te pikja e ujit prej hapësirës për daljen e ujit nga ventili sigurues. Ujin që pikon, mund ta drejtoni në tubacion nëpërmjet mbaresës, të cilën e vendosni nën ventilin sigurues.

Gypi shkarkues i instaluar nën daljen e ventilit sigurues, duhet të jetë i vendosur në drejtim poshtë dhe në rrethin ku nuk ngrin. Në rast se për shkak të instalacionit të instaluar pa rregullsi, ujin që pikon nga ventili sigurues, nuk keni mundësi ta drejtoni në tubacion, pikjes së ujit mund t'i largoheni me instalimin e enës ekspansike me vëllim prej 3 l në gypin furnizues të ujëngrohësit. Për funksionimin e ventilit kthyes sigurues me rregullsi është e nevojshme, që çdo 14 ditë të bëni vetë kontrollet e rregullta. Në rast të kontrollit, nevojitet, që me lëvizjen e dorëzës ose me zhvidhosjen e dadosë së ventilit (varësisht nga tipi i ventilit) të hapni daljen nga ventili kthyes sigurues. Në këtë rast nevojitet, që të rrjedhë uji nga dalja e shobës së ventilit, kjo është shenjë që ventili funksionon pa pengesë.

Ndërmjet ujëngrohësit dhe ventilit sigurues nuk lejohet të instaloni ventilin mbyllës, sepse, me këtë do të çmundësoni funksionimin e ventilit kthyes sigurues.

Ujëngrohësin mund ta kyçni në rrjetin e ujësjellësit të shtëpisë pa ventil reduktues, nëse presioni në rrjet është më i ulët se 0,5 MPa (5 bar). Nëse presioni në rrjet tejkalon 1,0 MPa (10 bar), nevojitet instalimi i ventil reduktues. Para kyçjes elektrike, ujëngrohësin patjetër duhet ta mbushni me ujë. Në mbushjen e parë, hapni rubinetin e ujit të ngrohtë në baterinë për përzierjen e ujit. Ujëngrohësi është i mbushur kur fillon të dalë uji nga tubi i daljes së ujit nga bateria.

Legjenda:

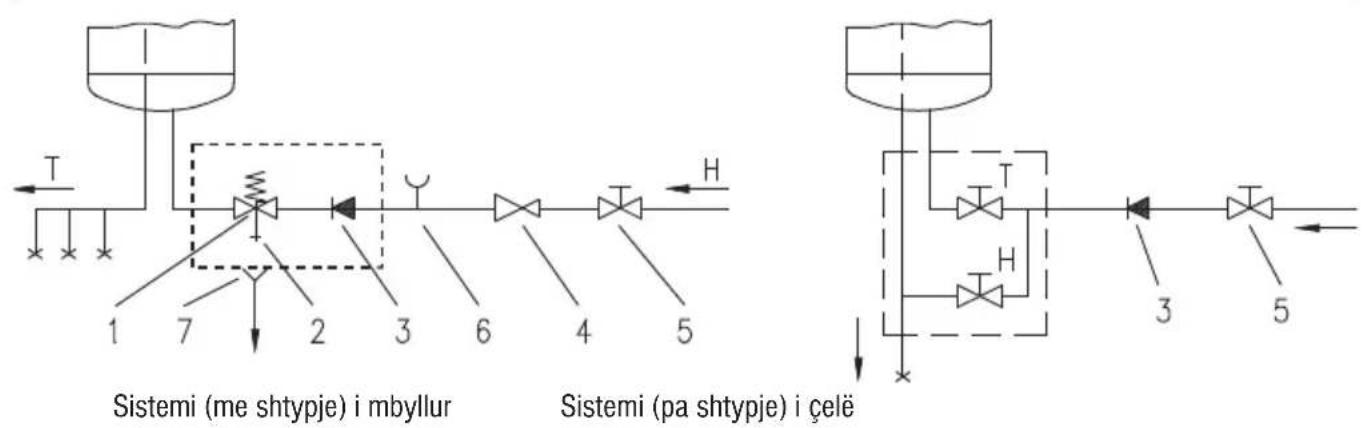

1 - Ventili i sigurisë kthyes 2 - Ventili provues 3 - Ventili kundërkthyes 4 - Ventili reduktues i presionit 5 - Ventili mbyllës 6 - Maja për provë 7 - Lidhja me kyçës në tubacion

H - Uji i ftohtë

T - Uji i ngrohtë

Ujëngrohësi i kombinuar GBK funksionon njësoj si ujëngrohësi elektrik GB, por ai përmban të instaluar shtesë edhe një alternues të ngrohjes për ngrohjen e ujit sanitar me burime të tjera energjie (p.sh. ngrohja qendrore, kolektorët diellorë ose pompa e ngrohjes). Sistemi i ngrohjes me element elektrik dhe alternuesin e ngrohjes mund të punojnë njëkohësisht ose veçmas. Ujëngrohësin e kombinuar e kyçni në rrjetin e ujësjellësit njësoj si ujëngrohësin GB, përveç kësaj, e kyçni edhe në burimin tjetër shtesë të energjisë. Hyrja e mediumit ngrohës në alternuesin e ngrohjes është e shënuar me të kuqe, kurse dalja me të kaltër.

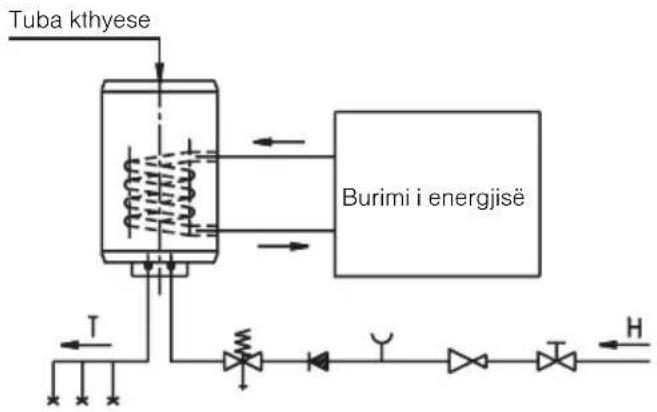

Ujëngrohësit GBK mund ta lidhni edhe me tubin kthyes të ujit të ngrohtë. Tubi kthyes i ujit të ngrohtë mundëson që në të gjitha pikat e përdorimit të ketë ujë të ngrohtë në dispozicion menjëherë dhe gjithmonë. Tubin kthyes e vendosni në kyçësin në anën e sipërme të ujëngrohësit. Para kyçjes, nevojitet heqja e kapakëzës plastike dhe zhvidhosja e çepit të tendosjes në anën e sipërme të ujëngrohësit. Me elementet e tubit kthyes mund të furnizoheni shtesë pranë shitësve të autorizuar të produkteve tona.

KYÇJA NË RRJETIN ELEKTRIK

Para kyçjes në rrjetin elektrik, në ujëngrohës nevojitet instalimi i kabllos lidhëse.

Për këtë ndërhyrje, nevojitet heqja e kapakut mbrojtës plastik. Veproni kështu: hiqni pllakën e instaluar në anën ballore të kapakut. Pllakën e lironi në këtë mënyrë: në hendekun ndërmjet pllakëzës dhe kapakut mbrojtës, së pari pranë pullës së termostatit dhe pastaj në anën e kundërt me pullën, futni me kujdes kaçavidën. Kur ta lironi pllakëzën në të dy anët, mund ta hiqni me dorë. Për të hequr kapakun mbrojtës plastik, nevojitet gjithashtu heqja e pullës së termostatit dhe zhvidhosja e vidhave mbajtëse. Procesi i montimit të kapakut mbrojtës plastik zhvillohet në mënyrë të kundërt.

Kyçja e ujëngrohësit në rrjetën elektrike duhet të bëhet në përputhje me standardet për instalimet elektrike. Për shkak se ujëngrohësi nuk përmban element që do ta shkëpuste nga rrjeta elektrike, në lidhjen kabllore nevojitet që ndërmjet tij dhe instalacionit të përhershëm të instalohet një çelës që ndan të dy polet e furnizimit dhe që ndërmjet kontakteve të hapura ka të paktën 3 mm largësi.

Legjenda:

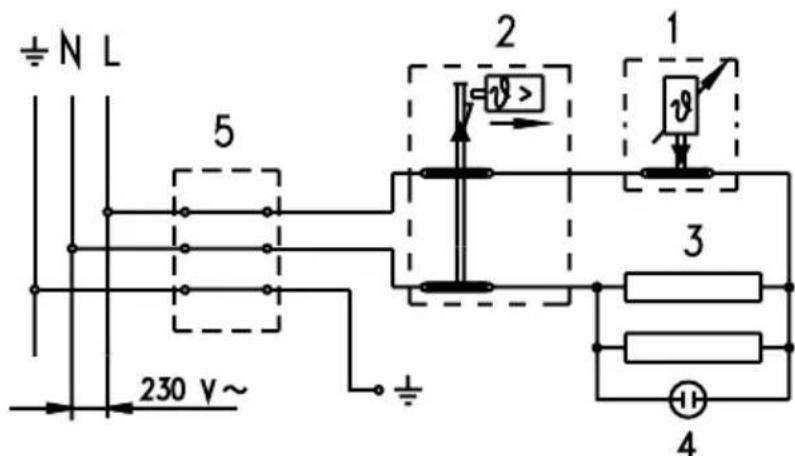

1 - Termostati 2 - Siguresa bimetale 3 - Nxemësi (2x1000W) 4 - Ndriçuesja për kontroll 5 - Sumbulla kyçëse

L - Përçuesi i fazës N - Përçuesi neutral ⊥ - Përçuesi mbrojtës

VËREJTJE: Para çdo ndërhyrjeje në brendësinë e ujëngrohësit, ai patjetër të shkyçet nga rryma elektrike!

Pas kyçjes në rrjetin e ujësjellësit dhe të elektrikës, ujëngrohësi është i gatshëm për përdorim.

Me rrotullimin e pullës në termostat, i cili gjendet në anën e përparme të kapakut mbrojtës, zgjidhni temperaturën e dëshiruar të ujit ndërmjet 25 °C dhe 75 °C. Preferohet që të rregulloni pullën në pozicionin “E”. Ky rregullim është më kursimtar; në këtë rast, temperatura e ujit do të jetë përafërsisht 55 °C, shkaktimi i gurit gëlqeror dhe humbjet e ngrohjes do të jenë më të ulëta se sa te rregullimet në temperatura të larta. Funksionimin e nxehësit elektrik e tregon ndriçuesja kontrolluese. Në perimetrin e tij, ujëngrohësi ka të instaluar edhe termometër, i cili tregon temperaturën e ujit. Në qoftë se ujëngrohësin nuk mendoni ta përdorni për një kohë, sigurojeni përmbajtjen e tij nga ngrirja në atë mënyrë që elektrikën të mos e shkyçni, pullën e termostatit ta rregulloni në pozicionin “*”. Te ky rregullim, ujëngrohësi do ta mirëmbajë temperaturën e ujit në përafërsisht 10 °C. Në qoftë se ujëngrohësin do ta shkyçni nga rrjeta elektrike, te rreziku i ngrirjes së ujit, paraprakisht atë duhet ta zbrazni.

Para zbrazjes së ujit, ujëngrohësi duhet shkyçur patjetër nga rrjeta elektrike. Pas kësaj, hapim rubinetin për ujë të ngrohtë në njërën nga bateritë për përzierjen e ujit, e cila është e kyçur në ujëngrohës. Ujin e lëshojmë nga ujëngrohësi nëpërmjet gypit ngarkues. Për këtë qëllim, ju preferojmë që ndërmjet ventilave sigurues dhe gypit ngarkues të instaloni ventil lëshues ose të ashtuquajtur T-copë. Në qoftë se nuk veproni kështu, ujëngrohësin mund ta zbrazni nëpërmjet dalësit të ventilave sigurues në atë mënyrë që kësulën rrotulluese të ventilave ta vendosni në pozicion sikur te testimi i ventilave. Pas zbrazjes së ujit nga ujëngrohësi nëpërmjet gypit ngarkues, në ujëngrohës do t'ju mbetet sasi e vogël uji, të cilën e zbrazni me zhvidhosjen e skajores së ujëngrohësit. Jashtësinë e ujëngrohësit e pastroni me tretësirë të lehtë të lëndës për pastrim të pluhurt. Mos përdorni lëndë pastruese të vrazhdëta.

Me kontrolle të rregullta servisore, do të mundësoni punimin e papenguar dhe jetën e gjatë të ujëngrohësit. Garancia për ndryshkjen e kazanit vlen vetëm nëse i keni realizuar kontrollet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet kontrolleve të posaçme dhe të rregullta nuk guxon të jetë më e gjatë se 36 muaj. Është e nevojshme që kontrollet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrollin në fletëgarancionin e prodhimit. Në rast të kontrollit, ai kontrollon harxhueshmërinë e anodës mbrojtëse kundër korrozionit, sipas nevojës, pastron gurin gëlqeror, i cili, në bazë të kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësi të ujëngrohësit. Pas kontrollit të ujëngrohësit, shërbimi servisor, në bazë të gjendjes së përcaktuar, do t'ju preferojë edhe datën e kontrollit vijues.

Ju lutemi, që prishjet eventuale në ujëngrohës të mos i ndreqni vetë, por, për to, të lajmëroni shërbimin më të afërt servisor.
