Tip proizvoda	Električni bojler (sa izmenjivačem toplote)
Model	GBK80LN
Zapremina	80 L
Nominalni pritisak	0.6 MPa
Težina (prazan/pun)	51 kg / 131 kg
Snaga električnog grejača	2000 W
Priključni napon	230 V~
Klasa zaštite	I
Stepen zaštite	IP 25
Vreme zagrevanja do 75°C	3 h 05 min
Količina mešane vode na 40°C	151 L
Potrošnja energije (24h na 65°C)	1.39 kWh/24h
Zaštita od korozije	Emajlirana i Mg anoda
Dimenzije (A × B × C)	803 × 207 × 345 mm
Prečnik	500 mm
Vodovodni priključci	G 1/2 (ulaz/izlaz), G 3/4 (povratna cev)
Površina izmenjivača toplote (za GBK modele)	0.72 m²
Maks. ulazna temperatura grejnog medija	85°C
Toplotni protok predajnika	14400 W
Instalacija	Zidna montaža, samo uspravni položaj
Sigurnosni ventil uključen	Da, potreban je sigurnosni ventil za povrat
Garancija	Pogledajte ovlašćeni servis

Često postavljana pitanja - GBK80LN GORENJE

Kako da priključim bojler na vodovod?

Priključite hladnu vodu (plava oznaka) na ulaz, a toplu vodu (crvena oznaka) na izlaz. Koristite ili zatvoreni sistem pod pritiskom (više izlaza) ili otvoreni bespritisni sistem (jedan izlaz). Instalirajte sigurnosni ventil na dovodnu cev da biste sprečili povratni tok. Za sisteme pod pritiskom koristite slavinu za mešanje pod pritiskom; za bespritisne koristite slavinu za ukršteno mešanje.

Koja je razlika između GBK i GBL modela?

GBK modeli (poput GBK80LN) imaju ugrađeni izmenjivač toplote za povezivanje na spoljni izvor energije (npr. centralno grejanje, solarni). GBL modeli su čisto električni. Oba imaju slične električne grejne elemente, ali GBK omogućava dualno grejanje.

Kako da podesim temperaturu?

Okrenite dugme termostata na prednjoj maski na željenu temperaturu između 25°C i 75°C. Radi ekonomičnosti, postavite na položaj 'E' (oko 55°C) da biste smanjili kamenac i gubitak toplote.

Koliko često treba da proveravam sigurnosni ventil?

Proveravajte povratni sigurnosni ventil svakih 14 dana. Otvorite ispitni ventil (ručicu ili maticu) i uverite se da voda izlazi. Ako ne izlazi, ventil može biti neispravan.

Šta je zaštita od korozije i kako funkcioniše?

Rezervoar je emajliran i opremljen magnezijumskom anodom. Anoda se žrtvuje da bi zaštitila rezervoar od korozije. Treba je proveriti u ovlašćenom servisu nakon oko dve godine.

Mogu li da montiram bojler horizontalno?

Ne, GBK80LN se mora montirati uspravno na zid. Samo modeli GBL 50 i GBL 80 mogu se montirati horizontalno na plafon. Montaža na zid ili pod nije dozvoljena.

Kako da ispustim vodu iz bojlera?

Isključite napajanje, otvorite slavine tople vode, zatim ispustite vodu kroz ulazni priključak. Ako je dostupan, koristite ventil za pražnjenje između ulaza i sigurnosnog ventila. Alternativno, postavite polugu sigurnosnog ventila u položaj 'Test'. Možda će ostati malo vode; možete ukloniti grejnu prirubnicu da biste potpuno ispustili vodu.

Šta treba da uradim ako bojler ne koristim duže vreme?

Da biste sprečili smrzavanje, ostavite napajanje uključeno i podesite termostat na '*' (oko 10°C). Ako morate da isključite napajanje, potpuno ispustite vodu da biste izbegli oštećenje od smrzavanja.

Gde mogu pronaći tehničke specifikacije?

Natpisna pločica sa osnovnim tehničkim svojstvima nalazi se između priključnih cevi. Detaljne specifikacije poput zapremine, pritiska, težine, dimenzija i potrošnje energije navedene su u tabeli tehničkih karakteristika u priručniku.

Kako da očistim spoljašnjost bojlera?

Koristite blagi rastvor deterdženta i meku krpu. Izbegavajte rastvarače ili abrazivna sredstva za čišćenje. Nemojte koristiti grube alate za čišćenje.

KORISNIČKI PRIRUČNIK GBK80LN GORENJE

Obrtanjem dugmeta termostata na prednjoj strani kućišta biramo željenu temperaturu vode između 25°C i 75°C. Preporučujemo podešenost temperature vode na poziciju “E”. Takva je podešenost najekonomičnija jer će temperatura vode biti približno 55°C a nastajanje vapnenca i energetski gubici manji nego li pri podešenosti na višu temperaturu.

Захваљујемо се што сте купили наш производ.

Бојлер је израђен у складу са важећим стандардима и званично испитая, за нјега је био издам безбедносни цертификат и цертификат о електромагнетној компатибилности. Основне техничке карактеристике бојлера наведене су на плочици која је залепљена између његових прикључних цеви за воду. Прикључивање бојлера на водовод и електричну мрежу мора обавити одговарајуће стручно обучено лице. Интервенције у унутрашњости бојлера ради поправке, отклањања каменца, провере или замене антикорозивне заштитне аноде може изводити само овлашћена сервисна служба.

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид или под одговарајућим вијцима. На зид га причврстите помоћу два завртња за зидове, који имају номинални промер од најмање 8 мм. Ако су зид или плафон слабе носивости, место на коме монтирате бојлер морате на одговарајући начин ојачати. Бојлери GBK причвршћuju се на зид искључиво усправно. Водоравно се могу причврстити на плафон само бојлери GBL 50 и GBL 80. Причвршћивање овин бојлера на зид или под није исправно и може довести до квара бојлера.

Тип		GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D			GBK 120 L/D GBK	150 L/D GBK 200 L/D
Модел		GBL 50 N GBL 80 N GBK 80		LN/RN GBK 100	LN/RN GBK 120 L	LN/RN GBK 150 LN	RN GBK 200 LN/RN
Запремина	[l]	50	80	80	100	120	150	200
Називни притисак	[MPa]	0,6
Тежина / напунјен водам	[kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Антикорозивна заштита котла		Емајлиран / Mg анода
Снага електричног грејача	[W]	2000
Напои напајања	[V~]	230
Класа заштите		I
Степей заштите		IP 25
Време загревања до 75°C ^1)	[h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Количина мешане воде при 40°C [l]		80	117	151	189	226	276	360
Потрошња енергије ^2)	[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 15°C.
2) Губици енергије при одржавању константне температуре воде у бојлеру на 65°C ако је температура окалине 20°C, мерено по DIN 44532.

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Називни притисак [MPa]	0,6
Највена улазна температура течности за грејање [°C]	85
Површина измењивача [m2]	0,72	0,88
Топлотна Снага измењивача топлоте3) [W]	14400	17600

3) Течност за грејање: улазна температура 70°C, проток 3000 l/h.
Санитарна вода: улазна температура 10°C, излазна температура 45°C, проток 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

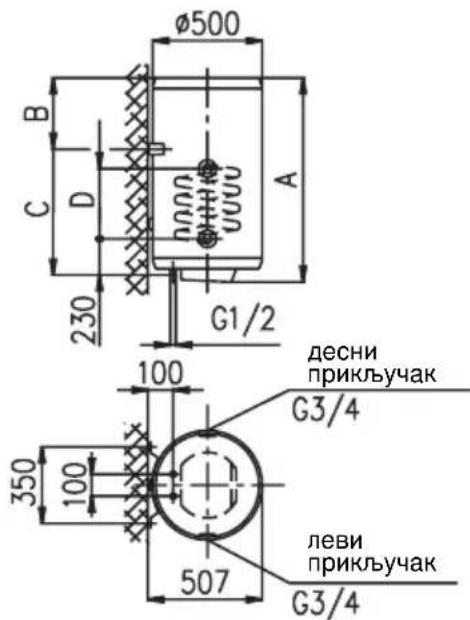

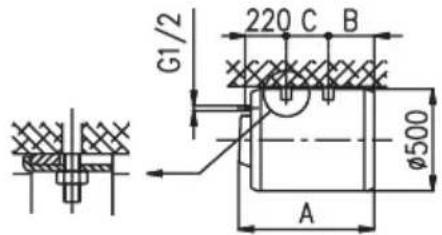

Прикључне и монтажне мере бојлера (мм).

GBK 80 - 200

GBL 50-80

Цеви бојлера за довод и одвод воде означене су бојом. Довод хладне воде је означен плаво, а одвод топле воде црвено. Бојлер се може прикључити на водсовод на два начина. Затворены систем прикључивања, под притиском, омогућава коришћење топле воде на више места потрошње, док отворены систем прикључивања, без притиска, дозвољава само једно место потрошње. Батерије за воду на местима потрошње морају одговарати одабраном систему прикључивања.

Код система без притиска (отворены систем) треба на улазу воде у

бојлер уградити сигурносни вентил којим се спречава отицање воде из котла у случају нестанка воде у водоводу. У овом систему прикључивања морају се на месту потрошње користити батерије за проточны бојлер. Загревањем се запремина воде повећава и долази до преливања и капања воде из батерије. Снажним завртањем славине на батерији нећете зауставити капање, а можете оштетити батерију. Код система под притиском (затворены систем), на местима потрошње морају се користити батерије за воду под притиском. На одоводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст шпритиска у котрлу за више од 0,1 МПа изнад нормалног. Загревањем воде притисак у котлу расте до границе постављене на сигурносном вентилу. Ако притисак пређе 7 бара вода капље из отвара на сигурносном вентилу јер је враћање воде у водовод онемогућено. Ову воду можете одвести у канализацију постављањем легка испод сигурносног вентиля. Одводна цев, смештена под испустом сигурносног вентиля, мора да буре намештена у смеру право надоле и у околини где не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућности да воду која кала из повратног сигурносног вентиля спроведете у одвод, капање можете да избегнете тако да на доводку цев грејача уградите експанзионе посуде волумена од 31. За правилам рад повратног сигурносног вентиля морате да га сами редовно контролирате сваких 14 дана. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентиля. При томе, кроз млазницу вентиля за истицање мора протећи вода, што је знак да је вентил беспрекоран.

Између бојлера и сигурносног вентиля не сме се уградити вентил за затварање воде јер би се тине онемогућило деловање сигурносног вентиля.

Бојлер се може без уградње редукторског вентиля прикључити на кућну водоводну инсталацију ако је притисак воде у инсталацији нижи од 0,5 МПа. Ако је притисак воде изнад 1,0 МПа морате уградити два редукторска вентиля један иза другое.


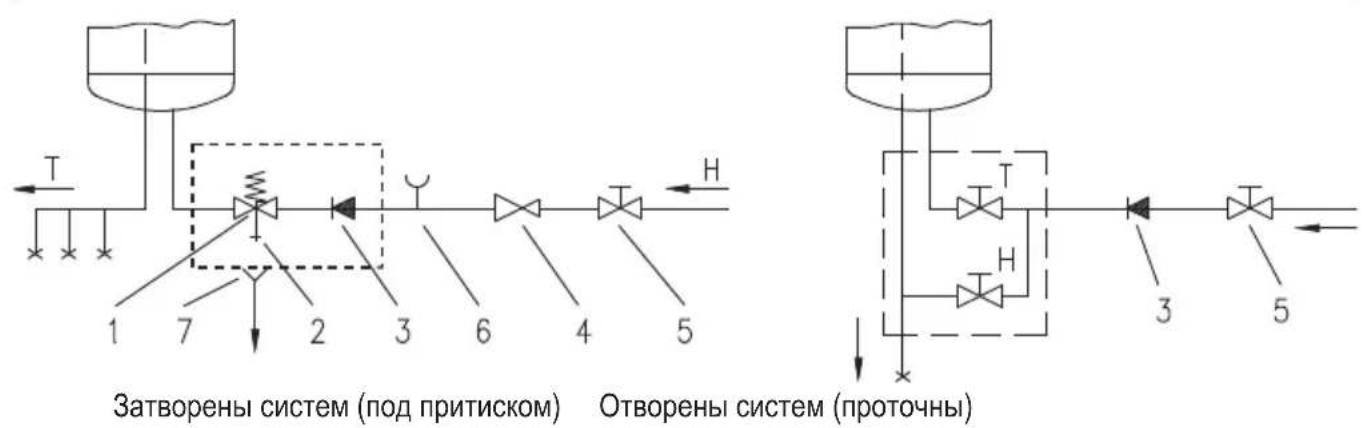

Легенда:

1 - Сигурносни вентил
2 - Вентил за тестирање
3 - Неповратни вентил
4 - Вентил за редукцију притиска
5 - Запорни вентил
6 - Тестни наставак
7 - Цевак са приклъучком на одвод
Н- Хладна вода
T - Топла вода

Комбиновани бојлер GBK ради на исти начин као електрични бојлер GB, с тим да има додатно уgraђен измењивач топлоте којим се санитарна вода може загревати помоћу других извора енергије као што су централно грејање, колектори сунчане енергије и топлотне пумпе. Системы загревања помоћу електричног грејача и измењивача топлоте могу радити истовремено или индивидуално. Комбиновани бојлер прикључите на водовод на исти начин као бојлер GB, а затим га прикључите на додатни извор енергије. Улаз медијума додатног извора енергије у измењивач топлоте означен је црвеном, а излаз плавом бојом. Бојлери GBK могу се везати и на повратни вод топле воде. Повратни вод топле воде обезбеђује топлу воду истовремено на свим славинама и у сваком тренутку. Повратни вод вежите на прикључак на горњој страны бојлера. Претходно одстраните пластичны поклопац и одвијте заптивни чеп са прикључка. Елементи повратног вода могу се накнадно набавити код овлашћених продаваца наших производя.

Да би се кабл за напајање струјом из мреже прикључио на бојлер, треба прво са бојлера скинуты пластичны заштитни поклопац. Скидање поклопца изведите на следећи начин: Пажљиво увуците шрафцигер у отворе између плочице уметнуте на предњој страны поклопца и заштитне кале, најпре у отвар на страны термостата а затим на супротној страны. Кад је плочица ослобођена са обе стране једноставно је скините рукам. Скините заштитни поклопац тако што ћете одстранити дугме термостата и одвити оба вијка. Поступок намештања пластичное заштитног поклопца одвија се у obrнутом редоследу. Прикључивање бојлера на електричну мрежу мора се обавити у складу са стандардима који важе за електричне инсталације. Пошто бојлер нема уређај којим би се могло трајно искључити из електричне мреже, кабл за напајање треба водити преко прекидача који прекида оба пола напајања и има најмање 3 mm размаха између контаката код су отворены.

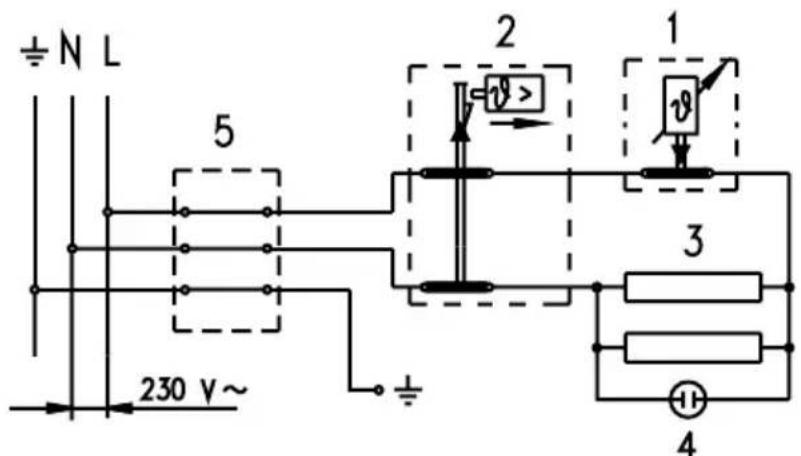

Легенда:

1 - Термостат

2 - Биметални осигурач

3 - Грејач (2 x 1000 W)

4 - Контролна светилька

5 - Прикључне клене

L -Фаза

N - Неутрални вод

⊥-Уземљење

УПОЗОРЕЊЕ: Пре сваке интервенције у унутрашњости бојлера обавезно искључите бојлер из електричне мреже!

Бојлер је спреман за употребу чим га прикључите на водовод и електричну мрежу. Окретањем дугмета термостата које се налази на предњој страни заштитног поклопца бирате жељену температуру воде од 25 до 75°C. Препоручујемо да дугме поставите у положај "E" јер је то најекономичнији положај при којем је температура воде око 55°C, а таложење каменца и топлотни гугубици су мањи него при вишим температурама. Контролна лампица је индикатор да електрични грејач ради. Бојлери имају уgraђен термометар који показује температуру воде.

Ако бојлер не намеравате да користите дуже време обезбедите воду од замрзавања тако што ћете бојлер оставити укључен, са термостатом у положају “*”. У том положају бојлер ће одржавати температуру воде од приближно 10°C. Ако бојлер искључите а постоји опасност да се вода замрзне, испустите воду из бојлера. Пре испуштања воде бојлер треба обавезно искључити из електричне мреже. Након тога на једној од батерија за мешање отворимо ручицу за топлу воду, која је прикључена на бојлер. Воду из бојлера испустимо кроз доводну цев. У ту сврху препоручујемо да између сигурносног вентила и доводне цеви уградите одговарајући испусни вентил или пак Т део. Ако то не иде, бојлер можете даиспразните и кроз испуст на сигурносном вентилу и то тако да полугу гу односно вртљиву капицу вентила поставите у положај као приликом тестирања вентила. Након испуштања воде из бојлера кроз доводну цев, у бојлеру ће остати још мало воде коју можете да испустите одвртањем прирубнице грејача. Спољне површине бојлера чистите благим раствором прашка за прање. Не употребљавајте разреТјиваче ни груба средства за чишћење.

Редовним сервисним прегледима обезбедићете несметан рад и дужи век трајања бојлера. За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Приликом прегледа служба ће установити истрошеност антикорозивне заштитне аноде и по потреби очистити каменац који се наталожио у котлу. Количина наталоженог каменца зависи од квалитета, количине и температуре потрошене воде. После прегледа бојлера сервисна служба ће препоручити датум следеће контроле.

Молимо вас да евентуалне кварове бојлера не поправљате сами већ да их пријавите најближој овлашћеној сервисној служби.

Štovani kupče! Zahvaljujemo Vam na povjerenju što ste nam ga iskazali kupnjom našeg proizvoda. MOLIMO VAS DA PRIJE MONTAZE I PRVE UPORABE POMNO PROCITATE UPUTE ZA MONTAZU, UPORABU I ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.

UREĐAJ NIJE NĂMENJEN ZĂ KORIŠĆENJE OSOBAMA (UKLJUČUJUĆI I DECU), SA SMANJENIM FIZICKIM ,PSIHICKIM ILI MENTALNIM SPOSOBNOSTIMA ILI BEZ ISKUSTVA TJ. ZNANJA, OSIM AKO SU POD NAZOROM ILI UPOZNATI SA UREĐAJEM OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECA MORAJU BITI POD NAZOROM KAKO BI SE SPREČILO DA SE NE IGRAJU SA UREĐAJEM.

Obrtanjem dugmeta termostata na prednjoj strani kućišta biramo željenu temperaturu vode između 25°C i 75°C. Preporučujemo podešenost temperature vode na poziciju “E”. Takva je podešenost najekonomičnija jer će temperatura vode biti približno 55°C a nastajanje vapnenca i energetski gubici manji nego li pri podešenosti na višu temperaturu.
