| Tip produs | Încălzitor electric de apă (combinat cu schimbător de căldură) |
| Model | GBK80LN |
| Volum | 80 L |
| Presiune nominală | 0,6 MPa |
| Greutate (gol/plin) | 51 kg / 131 kg |
| Puterea încălzitorului electric | 2000 W |
| Tensiunea de conectare | 230 V~ |
| Clasă de protecție | I |
| Grad de protecție | IP 25 |
| Timp de încălzire până la 75°C | 3 h 05 min |
| Cantitate de apă mixtă la 40°C | 151 L |
| Consum de energie (24h la 65°C) | 1,39 kWh/24h |
| Protecție anticorozivă | Emailată și anod de Mg |
| Dimensiuni (A x B x C) | 803 x 207 x 345 mm |
| Diametru | 500 mm |
| Conexiuni de apă | G 1/2 (intrare/ieșire), G 3/4 (conductă de retur) |
| Suprafața schimbătorului de căldură (pentru modele GBK) | 0,72 m² |
| Temp. max. de intrare a mediului de încălzire | 85°C |
| Debit de căldură al emițătorului | 14400 W |
| Instalare | Montare pe perete, doar în poziție verticală |
| Supapă de siguranță inclusă | Da, este necesară supapa de siguranță de retur |
| Garanție | Consultați atelierul de service autorizat |
Întrebări frecvente - GBK80LN GORENJE
Întrebările utilizatorilor despre GBK80LN GORENJE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aparat de aer condiționat în format PDF gratuit! Găsiți manualul dvs. GBK80LN - GORENJE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GBK80LN mărcii GORENJE.
MANUAL DE UTILIZARE GBK80LN GORENJE
Instrucțiuni de utilizare 31
Stimate cumpărător, vă multumin pentru achizitionarea produsului nostru.
VĂ RUGĂM CĂ, ÎNAÎNTE DE INSTALAREA ȘI DE PRIMA UTILIZARE A BOILERULUI, SĂ CITIȚI CU ATENTIE INSTRUCTIUNILE
PREZENTUL APARATUL NU ESTE DESTINAT UTILIZĂRII DE CĂTRE PERSOANE (INCLUSIV COPIII) CU REDUCEREA FIZICE, SENZORIALE SAU MENTALE APTITUDINILOR, SAU A LIPSEI DE EXPERIANCE ȘI CUNOȘTINTE, CU EXCEPTIA CAZULUI ÎN CARE LI S-AU OFERÎT SUPRAVEGHERII SAU REFERITOARE LĂ UTILIZAREA DE PREGĂTIRE A APARATULUI CU PERSOANĂ RĂSPUNZĂTOARE DE SIGURANTA ACESTORA.
COPIII TREBUIE SĂ FIE SUPRAVEGHEAT PENTRU A SE ASIGURA CA ACESTEA SĂ NU SE JOACE CU APARATUL.
Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitatea electromagnetică. Caracteristicile sale tehnice sunt înscrise pe tăblita care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protecție anticorozivă pot fi efectuate numai de' atelierele de reparații autorizate.
INSTALAREA
Se recomandă instalarea boilerului în proximitatea locului de consumare a apei. La montarea boilerului pe perete, folosiți buloane cu diamterul nominal de minim 8 mm. Peretii și tavanele cu rezistență, respectiv portanță redusă, vor trebui consolidate în mod corespunzător în locul unde intenționați să atârnați, respectiv să instalati boilerul. Boilerul GBK poate fi instalat pe perete numai în poziție verticală. Doar boilerele de tipul GBL 50 și GBL 80 pot fi fixate vertical, pe tavan. Nu este indicată instalarea acestor două modele pe perete sau podea, întrucât un asemenea amplasament provoacă deteriorarea, respectiv defectarea boilerelor.
CARACTERISTICILE TEHNICE ALE BOILERULUI
| Tipi | GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D | ||||||
| Model | GBL 50 N GBL 80 N GBK 80 LN/RN GBK 100 LN/RN GBK 120 LN/RN GBK 150 LN/RN GBK 200 LN/RN | ||||||
| Volum [l] | 50 | 80 | 80 | 100 | 120 | 150 | 200 |
| Presiune nominală [MPa] | 0,6 | ||||||
| Greutate / umplut cu apă [kg] | 27/77 | 33/113 | 51/131 | 56/156 | 62/182 | 72/222 | 90/290 |
| Protectția anticorozivă a cazanului | Emailat / Mg anod | ||||||
| Puterea încălzitorului electric [W] | 2000 | ||||||
| Tensiunea din rețea [V~] | 230 | ||||||
| Categoria de protecție | I | ||||||
| Gradul de protecție | IP 25 | ||||||
| Timp de încălzire până la 75°C ^1) [h] | ^1^55 | 3^05 | 3^05 | 3^55 | 4^35 | 5^45 | 7^40 |
| Cantitatea de apă amestecată la 40°C [l] | 80 | 117 | 151 | 189 | 226 | 276 | 360 |
| Consumul de energie ^2) [kWh/24h] | 1,20 | 1,46 | 1,39 | 1,58 | 1,77 | 2,05 | 2,50 |
1) Timpul de încălzire al întregului volum de apă încălzitorul (spirala) electric(ă) la o temperatură de intrare a apei reci, provenite din conductă, de 15°C.
2) Consumul de energie electrică în cazul menținerii temperaturii constante a apei din boiler la 65°C, la o tem peratură ambiantă de 20°C, măsurat conform DIN 44532.
CARACTERISTICILE TEHNICE ALE SCHIMBĂTORULUI DE CĂLDURĂ
| GBK 80 L/D | GBK100 L/D | GBK 120 L/D | GBK 150 L/D | GBK 200 L/D | |
| Presiunea nominală [MPa] | 0,6 | ||||
| Temperatura de acces maximă a agentului de încălzire [°C] | 85 | ||||
| Suprafața schimbătorului de căldură [m2] | 0,72 | 0,88 | |||
| Circuitul termic al schimbătorului de căldură3) [W] | 14400 | 17600 | |||
3) Agentul de încălzire: temperatura de acces 70°C, debit 3000l/h.
Apa sanitară: temperatura de intrare 10°C, de ieşire 45°C, debit 437 l/h.
| GBL 50 G | BL 80 GBK 8 | 0 GBK 100 GB | BK 120 GBK | 150 GBK 200 | |||
| A 58 | 3 803 803 9 | 48 1103 13 | 8 1510 | ||||
| B 18 | 7 207 207 2 | 202 207 222 | 430 | ||||
| C 14 | 5 345 565 7 | 15 865 106 | 5 1050 | ||||
| D | 340 | 416 | 416 | 416 | 416 |

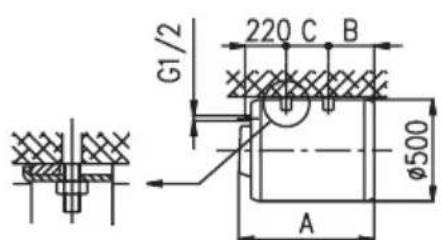

Măsurători de racordare și montare a boilerului (mm).
GBK 80 - 200
GBL 50-80
BRANŞAREA LA RETEAUA DE DISTRIBUIRE A APEI
Tevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Teva de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde cu roșu.

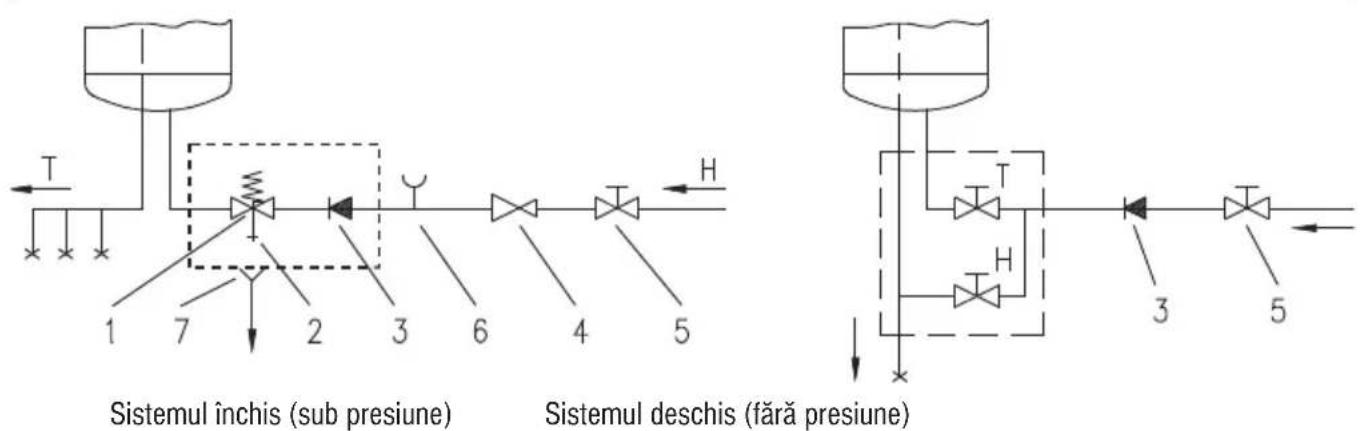

Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul închis de branșare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a acesteia deodată. În funcție de sistemul de conectare ales se vor cumpăra bateriile corespunzătoare. În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de scurgere, care împiedică scurgerea apei din boiler în situațiile
de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la rețea. În cazul aplicării acestui sistem de branșare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ccea ce provoacă picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei. În cazul sistemului închis de branșare sub presiune (racord de presiune), va trebui să folosiți baterii sub presiune. Pentru a se asigura o funcționare lipsită de orice fel de riscuri, pe țeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranță, prin care se va evita creșterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea nominală. Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manșon de captare, care va fi plasat sub ventilul de siguranță. Țeava de evacuare a apei conectată la ventilul de siguranță va trebui montată sub acesta, în poziție descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheț.
În cazul în care, din cauza instalării necorespunzătoare, nu aveți posibilitatea să orientați apa care picură din ventilul de siguranță reversibil spre canalul de scurgere a apei, acumularea apei picurate poate fi evitată prin montarea unui sertar de expansiune având capacitatea de 3 l, pe țeava de alimentare cu apă a boilerului.
Pentru a asigura buna funcționare a ventilului de siguranță reversibil, va trebui să efectuați controale regulate la interval de 14 zile. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de siguranță reversibil; în funcție de tipul de ventil, acest lucru poate fi realizat fie cu ajutorul robinetului acestuia, fie prin deșurubarea piuliței ventilului. Dacă în momentul respectiv prin orificiul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcționează impecabil.
Nu este permisă montarea unui robinet de închidere între boiler și ventilul de siguranță reductor de presiune, întrucât aceasta ar împiedica funcționarea acestuia din urmă.
Boilerul poate fi branşat la instalația domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din rețea este mai mică de 0,5 MPa. Dacă presiunea din rețea depășește 1,0 MPa, vor trebui montate două ventile de reducere unul după altul. Înainte de a fi branşat la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. la prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin țeava bateriei.
Legenda:
1 - Ventil de siguranță
2 - Ventil de testare
3 - Ventil de reținere
4 - Ventil de reducere a presiunii
5 - Robinet de închidere
6 - Accesoriu de încercare
7 - Scurgere racordată la canalizare (la canalul colector)
H - Apă rece
T - Apă caldă


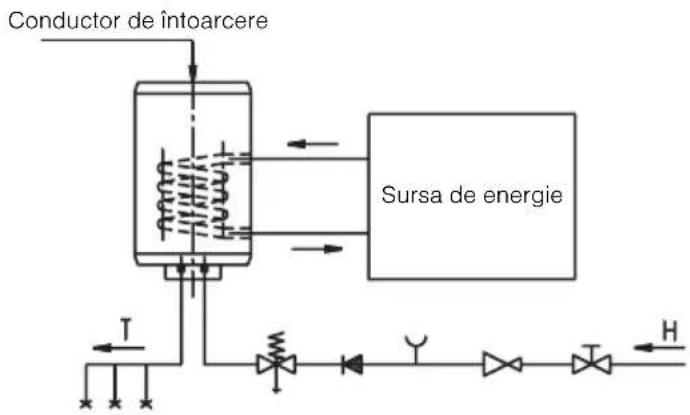

Boilerul combinat pentru apă caldă GBK funcționează la fel ca și boilerul electric de apă caldă GB, singura deosebire fiind aceea că cel dintâi este prevăzut și cu un schimbător termic pentru încălzirea apei sanitare prin intermediul altor surse de energie (cum ar fi încălzirea centrală, colectoarele solare sau pompa termică). Sistemul de încălzire cu spirale de încălzire și cel cu schimbător termic pot funcționa concomitent sau separat. Boilerul cu sistem combinat de încălzire va fi branșat la rețeau de distribuire a apei în același mod ca și boilerul GB, cel dintâi fiind, în plus, conectat la o sursă suplimentară de energie. Intrarea agentului termic, respectiv a purtătorului de căldură în schimbătorul termic este marcată cu roșu, iar ieșirea cu albastru.
Boilerele GBK pot fi conectate și la conductorul de întoarcere pentru apa caldă. Acesta din urmă asigură furnizarea permanentă de apă caldă concomitent, în toate locurile de receptare a acesteia. Conductorul de întoarcere va fi racordat la branșamentul din partea de sus a boilerului. Înainte de branșare va trebui scos căpăcelul de plastic și deşurubat bușonul de etanșare din partea superioară a boilerului. Elementele conductorului de întoarcere pot fi cumpărate ulterior de la vânzătorii autorizați ai produselor noastre.
BRANŞAREA LA REȚEAUA ELECTRICĂ
Înainte de conectarea la rețeaua electrică, la boiler va trebui montat un cablu de branșare, de aceea va trebui scos capacul de protecție din plastic. Acest lucru sa va face prin îndepărtarea plăcuței aflate în partea anterioară a capacului. Plăcuța poate fi demontată prin introducerea, cu precauție, a șurubelniței în despicătura dintre plăcuța inserată și apărătoarea de protecție, slăbind mai întăi șuruburile aflate lângă butonul termostatului, apoi cele din partea opusă. Când plăcuța este degajată prin deșurubare parțială în ambele părți, ea va putea fi scoasă cu mâna. Pentru a scoate capacul de protecție din plastic va trebui dat la o parte și butonul termostatului și vor trebui deșurubate cele două șuruburi de strângere. Montarea la loc a capacului de protecție din plastic descurge în ordine inversă. Branșarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Întrucât boilerul nu este prevăzut cu elemente care să-l separe în mod permanent de rețeaua electrică, este necesar ca la realizarea legăturii prin cablu între acesta și instalația permanentă de electricitate să fie montat un comutator care înrerupe alimentarea ambilor poli și la care distanța dintre contactele deschise este este de minim 3 mm.
Legenda:
1 - Termostat
2 - Siguranță bimetalică
3 - Element încălzitor (2 x 1000 W)
4 - Bec de control
5 - Mançon de racord
L - Cablu de fază
N - Cablu neutru
ATENTIE: Este obligatorie deconectarea din rețeaua electrică a boilerului înaintea fiecărei intervenții tehnice în interiorul acestuia !
UTILIZARE ŞI ÎNTRETINERE
După branșarea la rețeaua de distribuire a apei și a energiei electrice, boilerul este gata de utilizare. Prin rotirea butonului termostatului aflat în partea anterioară a capacului de protecție, puteți alege, temperatura la care doriți să fie încălzită apa, între 25° și 75°C. Se recomandă plasarea butonului în poziția “E”. Este poziția cea mai economică, întrucât asigură o temperatură a apei de aproximativ 55°C, iar depunerile de piatră și pierderea de căldură vor fi mai reduse decât în cazul fixării unei temperaturi mai înalte.
Becul de control arată că elementele încălzitoare funcționează. Fiecare boiler este prevăzut cu un termometru încastrat în marginea boilerului, care arată temperatura apei.
În cazul în care nu intenționați să-l folosiți un timp mai îndelungat, puteți preveni înghețarea conținutului său lăsând boilerul aprins și fixând butonul termostatului în poziția “*”. În această poziție, temperatura apei se va menține la o valoare de circa 10°C. Dacă veți opri boilerul, pentru a evita riscul înghețării apei, acesta va trebui golit.
Înainte de golire, boilerul trebuie obligatoriu deconectat de la rețeaua electrică. După aceea se va da drumul la robinetul de apă caldă al bateriei boilerului. Apa din boiler va fi evacuată prin conducta, respectiv țeava de alimentare. În acest scop se recomandă montarea unui robinet de golire sau a unui teu între țeava de intrare a apei și ventilul de siguranță. În absența acestora, apa poate fi evacuată direct, prin deschiderea ventilului de siguranță care se va face prin rotirea manetei sau a bušonului filetat al acesteia până ajunge în poziția de “Probă” (“Test”). După evacuarea apei prin țeava de alimentare, în boiler va mai rămâne o mică cantitate de apă reziduală, care va trebui evacuată prin deșurubarea, respectiv scoaterea flanșei boilerului.Exteriorul boilerului va fi curățat pri spălarea cu un detergent delicat, dizolvat în apă. Nu folosiți dizolvanți și mijloace detersive dure, respectiv corozive.
Prin efectuarea de controale tehnice regulate veți asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție anticorozivă și, dacă va fi cazul, boilerul va fi curățat de crustă de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparații, ea fiind stabilită în funcție de starea în care se afla boilerul în momentul efectuării primului control.
Vă rugăm să nu efectuați singuri repararea eventualelor defectiuni apărute, ci să faceți apel la cel mai apropiat atelier de reparații autorizat.
