GBK80LN - Klimatska naprava GORENJE - Brezplačna navodila za uporabo

Vrsta izdelka	Električni grelnik vode (kombiniran s toplotnim izmenjevalnikom)
Model	GBK80LN
Prostornina	80 L
Nazivni tlak	0,6 MPa
Teža (prazna/polna)	51 kg / 131 kg
Moč električnega grelnika	2000 W
Priključna napetost	230 V~
Zaščitni razred	I
Stopnja zaščite	IP 25
Čas segrevanja na 75 °C	3 h 05 min
Količina mešane vode pri 40 °C	151 L
Poraba energije (24 h pri 65 °C)	1,39 kWh/24 h
Protikorozijska zaščita	Emajlirana in Mg anoda
Mere (A x B x C)	803 x 207 x 345 mm
Premer	500 mm
Vodni priključki	G 1/2 (dovod/odvod), G 3/4 (povratna cev)
Površina toplotnega izmenjevalnika (za modele GBK)	0,72 m²
Največja vstopna temperatura ogrevalnega medija	85 °C
Toplotni tok oddajnika	14400 W
Namestitev	Stenska montaža, samo navpična lega
Vključuje varnostni ventil	Da, potreben je povratni varnostni ventil
Garancija	Obrnite se na pooblaščeni servis

Pogosto zastavljena vprašanja - GBK80LN GORENJE

Kako priključim grelnik vode na vodovod?

Priključite hladno vodo (modra oznaka) na dovod in toplo vodo (rdeča oznaka) na odvod. Uporabite lahko zaprt tlačni sistem (več odvodov) ali odprt netlačni sistem (en sam odvod). Namestite varnostni ventil na dovodno cev, da preprečite povratni tok. Za tlačne sisteme uporabite tlačno mešalno pipo, za netlačne pa pretočno mešalno pipo.

Kakšna je razlika med modeli GBK in GBL?

Modeli GBK (kot GBK80LN) vključujejo vgrajen toplotni izmenjevalnik za priključitev na zunanji vir energije (npr. centralno ogrevanje, sončna energija). Modeli GBL so izključno električni. Oba imata podobne električne grelne elemente, vendar GBK omogoča dvojno ogrevanje.

Kako nastavim temperaturo?

Obrnite gumb termostata na sprednjem pokrovu na želeno temperaturo med 25 °C in 75 °C. Za varčevanje nastavite na položaj 'E' (pribl. 55 °C), da zmanjšate nabiranje vodnega kamna in toplotne izgube.

Kako pogosto naj preverim varnostni ventil?

Preverite povratni varnostni ventil vsakih 14 dni. Odprite preskusni ventil (ročaj ali matico) in se prepričajte, da voda izteka. Če ne, je ventil morda okvarjen.

Kaj je protikorozijska zaščita in kako deluje?

Rezervoar je emajliran in opremljen z magnezijevo anodo. Anoda se žrtvuje, da zaščiti rezervoar pred korozijo. Po približno dveh letih jo mora pregledati pooblaščeni servis.

Ali lahko grelnik vode namestim vodoravno?

Ne, GBK80LN mora biti nameščen navpično na steno. Samo modela GBL 50 in GBL 80 lahko namestite vodoravno na strop. Stenska ali talna namestitev ni dovoljena.

Kako izpraznim grelnik vode?

Odklopite od napajanja, odprite pipe tople vode, nato izpraznite skozi dovodni priključek. Uporabite izpustni ventil med dovodom in varnostnim ventilom, če je na voljo. Druga možnost je, da ročico varnostnega ventila nastavite v položaj 'Test'. Lahko ostane nekaj vode; popolnoma izpraznite tako, da odstranite grelno prirobnico.

Kaj naj storim, če grelnika dalj časa ne uporabljam?

Da preprečite zmrzovanje, pustite napajanje vklopljeno in nastavite termostat na '*' (približno 10 °C). Če morate odklopiti napajanje, popolnoma izpraznite vodo, da preprečite poškodbe zaradi zmrzali.

Kje najdem tehnične specifikacije?

Tablica z osnovnimi tehničnimi lastnostmi je nameščena med priključnimi cevmi. Podrobne specifikacije, kot so prostornina, tlak, teža, mere in poraba energije, so navedene v tabeli tehničnih značilnosti v priročniku.

Kako očistim zunanjost grelnika vode?

Uporabite blago raztopino detergenta z mehko krpo. Izogibajte se topilom ali abrazivnim čistilom. Ne uporabljajte grobih čistilnih pripomočkov.

NAVODILA ZA UPORABO GBK80LN GORENJE

Navodila za uporabo 3

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (UPOŠTEVAJOČ TUDI OTROKE) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALIMI SPOSOBNOSTMI ALI S POMANKANJEM ISKUŠENJ OZ. ZNANJEM RAZEN, ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE, S STRANI OSEBE ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Na steno ali strop ga pritrdite s stenskimi vijaki nominalnega premera minimalno 8 mm. Stene in stropove s slabo nosilnostjo morate na mestu, kamor boste grelnik obesili, primerno ojačati. Grelnik GBK smete pritrditi na steno le pokončno. Vodoravno lahko pritrdite na strop samo grelnike GBL 50 in GBL 80. Pritrditev teh grelnikov na steno ali na tla ni pravilna in se zaradi nje grelniki poškodujejo.

TEHNIČNE LASTNOSTI GRELNIKA

Tip		GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Model		GBL 50 N GBL 80 N GBK 80 LN/RN GBK 100 LN/RN GBK 120 LN/RN GBK 150 LN/RN GBK 200 LN/RN
Prostornina	[l]	50	80	80	100	120	150	200
Nazivni tlak	[MPa]	0,6
Masa / napolnjen z vodo	[kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Protikorozjska zaščita kotla		Emajlirano / Mg anoda
Moč električnega grelca	[W]	2000
Priključna napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP 25
Čas segrevanja do 75°C ^1)	[h]	^1^55	3^05	3^05	3^55	4^35	5^45	7^40
Količina mešane vode pri 40°C	[l]	80	117	151	189	226	276	360
Energijska poraba ^2)	[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15°C.
2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C, merjeno po DIN 44532.

TEHNIČNE LASTNOSTI PRENOSNIKA TOPLOTE

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Nazivni tlak	[MPa]	0,6
Največja vstopna temperatura grelnega medija	[°C]	85
Površina prenosnika	[m2]	0,72	0,88
Toplotni tok prenosnika topote3)	[W]	14400	17600

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče. Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije. Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi

varnostni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode.

Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite. Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika. Za pravilno delovanje povratnega varnostnega ventila morate sami izvajati redne kontrole vsakih 14 dni. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

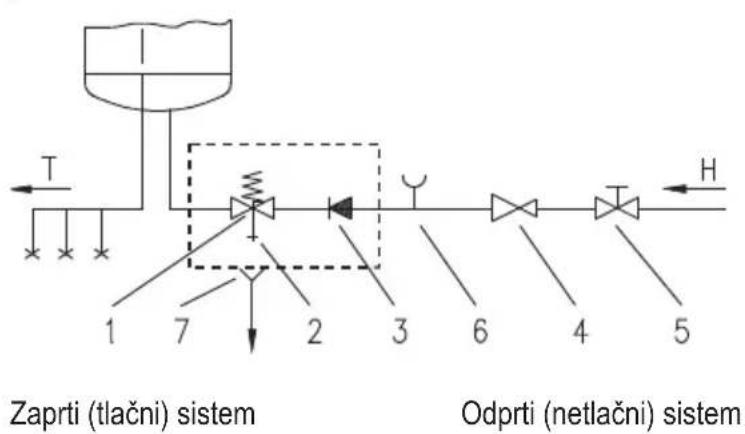

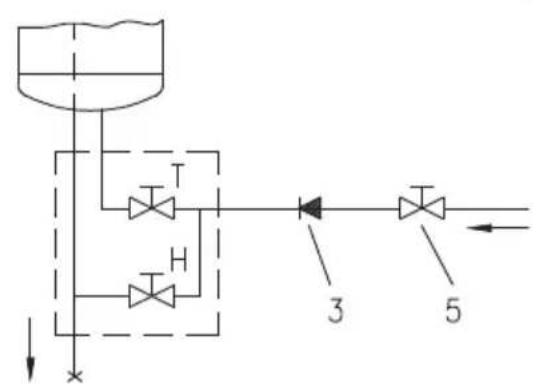

Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od 0,5 MPa. Če tlak v omrežju presega 1,0 MPa, morate vgraditi zaporedoma dva redukcijska ventila. Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.
    note bottom of C Zaprti (tlačni) sistem
    note bottom of G Odprtí (netlačni) sistem

Legenda:

1 - Varnostni ventil
2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok
H - Hladna voda
T - Topla voda


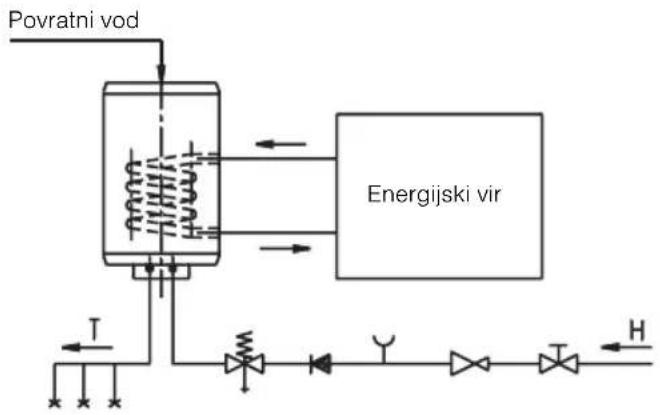

Kombinirani grelnik vode GBK deluje enako kot električni grelnik vode GB, le da ima dodatno vgrajen še toplotni izmenjevalec za segrevanje sanitarne vode z drugimi energetskimi viri (npr. centralno ogrevanje, sončni kolektor ali toplotna črpalka). Sistema ogrevanja z električnim grelom in s toplotnim izmenjevalcem lahko delujeta sočasno ali posamezno. Kombinirani grelnik vode priključite na vodovodno omrežje na enak način kot grelnik GB, poleg tega pa ga priključite še na dodatni energijski vir. Vstop grelnega medija v toplotni izmenjevalec je označen rdeče, izstop pa modro.

Grelnike GBK lahko vežete tudi na povratni vod tople vode. Povratni vod tople vode omogoča, da je na vseh odjemnih mestih hkrati topla voda vedno takoj na voljo. Povratni vod namestite na priključek na zgornji strani grelnika. Pred priključitvijo morate odstraniti plastični pokrovček in odviti tesnilni čep na zgornji strani grelnika. Elemente povratnega voda lahko dodatno nabavite pri pooblaščenih prodajalcih naših izdelkov.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo na električno omrežje je potrebno v grelnik vgraditi priključni kabel, zato morate sneti zaščitni plastični pokrov. To storite tako, da odstranite ploščico, ki je vstavljena v sprednjo stran pokrova. Ploščico sprostite na ta način, da v režo med vstavno ploščico in zaščitno kapo najprej ob gumbu termostata nato pa še na strani nasproti gumba previdno porinete izvijač. Ko ploščico sprostite na obeh straneh, jo lahko odstranite z roko. Da lahko snamete zaščitni plastični pokrov, morate odstraniti še gumb termostata in odviti oba pritrdilna vijaka. Postopek namestitve zaščitnega plastičnega pokrova poteka v obratnem vrstnem redu.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Ker grelnik nima elementa, ki bi ga trajno ločil od električnega omrežja, je potrebno na kabelski povezavi med njim in trajno napeljavo vgraditi takšno stikalo, ki prekinja oba pola napajanja in ima med odprtimi kontakti razmik najmanj 3 mm.

Legenda:

1 - Termostat
2 - Bimetalna varovalka
3 - Grelo (2 x 1000 W)
4 - Kontrolna svetilka
5 - Priključna sponka
L - Fazni vodnik
N - Nevtralni vodnik
12 - Zaščitni vodnik

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate željeno temperaturo vode med 25°C in 75°C. Priporočamo nastavitev gumba na položaj “E”; Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 55°C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo.

Delovanje električnega grela pokaže kontrolna svetilka. Grelniki imajo na obodu vgrajen tudi termometer, ki kaže temperaturo vode. Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj “*”. Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode pri približno 10°C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti. Pred izpustom vode je grelnik obvezno treba izključiti iz električnega omrežja. Po tem odpremo ročico za toplo vodo na eni od mešalnih baterij, ki je priključena na grelnik. Vodo iz grelnika izpustimo skozi dotočno cev. V ta namen priporočamo, da med varnostni ventil in dotočno cev vgradite ustrezen izpustni ventil ali T kos. Če temu ni tako, grelnik lahko izpraznite tudi skozi izpust na varnostnem ventilu na ta način, da postavite vzdov oziroma vrtljivo kapico ventila v položaj kot pri testiranju ventila. Po izpustu vode iz grelnika skozi dotočno cev vam bo v grelniku ostala še manjša količina preostale vode, ki jo izpraznite ob odvitju prirobnice grelnika. Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozjijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Proximo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
