Lloji i produktit	Ngrohës uji elektrik (akumulim)
Modeli	OTG80SLSIMB
Kapaciteti	78.8 L
Presioni nominal	0.6 MPa (6 bar)
Pesha pa ujë	31 kg
Pesha me ujë	111 kg
Fuqia ngrohëse	2000 W
Tensioni	230 V~
Klasa e mbrojtjes	I
Mbrojtja nga hyrja	IP24
Klasa e efikasitetit të energjisë	C
Gama e termostatit	10 °C deri në 75 °C
Temperatura e cilësimit eko	55 °C
Koha e ngrohjes (10 °C deri në 65 °C)	2 h 37 min
Materiali i rezervuarit	Çelik i smaltuar me anodë magnezi
Instalimi	Montimi vertikal në mur
Valvula e sigurisë e kërkuar	Presioni nominal 0.6 MPa (6 bar)
Kushti i garancisë	Subjekt i inspektimeve të rregullta të anodës
Mirëmbajtja	Inspektimi vjetor nga shërbimi i autorizuar
Lidhjet e ujit	G1/2 inç

Pyetjet më të shpeshta - OTG80SLSIMB GORENJE

Si e vendos temperaturën e ujit?

Rrotulloni pullën e termostatit për të vendosur temperaturën e dëshiruar midis 10 °C dhe 75 °C. Vendosja e rekomanduar për funksionim ekonomik është pozicioni 'eko', i cili mban ujin në afërsisht 55 °C.

Çfarë bën cilësimi 'eko'?

Cilësimi 'eko' mban ujin në 55 °C, duke reduktuar grumbullimin e gëlqeres dhe humbjet e nxehtësisë krahasuar me temperaturat më të larta, duke rezultuar në funksionim më efikas.

Si mund ta parandaloj ngrirjen e ngrohësit të ujit?

Nëse nuk përdoret për një periudhë të gjatë, mos e shkëputni energjinë; termostati do të mbajë një temperaturë minimale prej rreth 10 °C për të parandaluar ngrirjen. Nëse e shkëputni energjinë, kulloni tërësisht ngrohësin e ujit.

A mund të instaloj një valvul ndalimi midis ngrohësit të ujit dhe valvulës së sigurisë?

Jo. Instalimi i një valvule ndalimi midis ngrohësit të ujit dhe valvulës së sigurisë është i ndaluar sepse do të dëmtonte funksionin e mbrojtjes nga presioni i valvulës së sigurisë.

Si e kulloj ngrohësin e ujit?

Së pari, shkëputni ngrohësin e ujit nga furnizimi me energji. Pastaj, hapni rubinetin e ujit të nxehtë në një mikser të lidhur. Uji mund të kullohet përmes tubit të hyrjes duke përdorur një pajisje T ose përmes valvulës së sigurisë duke rrotulluar dorezën ose kapakun e saj. Vini re se brenda mbetet pak ujë; për ta hequr, duhet të hiqni fllanxhën e ngrohjes.

Çfarë tregon drita pilot?

Drita pilot tregon se elementi ngrohës është në funksion. Kur uji arrin temperaturën e caktuar, termostati fiket elementin ngrohës dhe drita fiket.

Cili është presioni nominal i kërkuar i valvulës së sigurisë?

Valvula e sigurisë duhet të ketë një presion nominal prej 0.6 MPa (6 bar), që përputhet me presionin nominal të ngrohësit të ujit. Ajo parandalon që presioni të kalojë presionin nominal me më shumë se 0.1 MPa (1 bar).

Sa shpesh duhet të inspektoj anodën e magnezit?

Inspektimet e rregullta janë të detyrueshme për të ruajtur garancinë e korrozionit të rezervuarit. Periudha midis inspektimeve nuk duhet të kalojë intervalin e deklaruar në certifikatën e garancisë. Në mënyrë tipike, rekomandohet inspektimi vjetor nga një ofrues shërbimi i autorizuar.

A mund ta pastroj pjesën e jashtme me tretës ose gërryes?

Jo. Përdorni vetëm tretësira të buta detergjente për pastrim. Tretësit dhe gërryesit mund të dëmtojnë sipërfaqen.

A është ky ngrohës uji i përshtatshëm për pika të shumta përdorimi?

Po, kur instalohet në një sistem presioni me qark të mbyllur, mund të furnizojë disa pika përdorimi. Për një prizë të vetme, përdorni një sistem graviteti me qark të hapur me një valvul kthimi.

MANUAL I PËRDORUESIT OTG80SLSIMB GORENJE

Udhëzime për përdorim 34

Uputstva za upotrebu 40

SHËNIME

Aparatin mund ta përdorin fëmijët e moshës tetëvjeçare dhe më të vjetër, si dhe personat me aftësi të zvogëluara fizike, ndjenjësore dhe mendore, apo me mungesë të përvojës, gjegjësisht të dijes, nëse ata janë nën mbikëqyrje, apo nëse janë të trajnuar rreth përdorimit të aparatit në mënyrë të sigurt dhe që i kuptojnë rreziqet e mundshme.

⚠️ Fëmijët nuk guxojnë të luajnë me aparat.

⚠️ Pastrimin dhe mirëmbajtjen e aparatit nuk mund ta bëjnë fëmijët pa mbikëqyrje.

Montimi duhet të bëhet në pajtim me dispozitat ekzistuese si dhe me udhëzimet e prodhuesit. Atë duhet ta bëjë montuesi i aftësuar profesionalisht.

Te sistemi i mbyllur i presionit i kyçjes, në gypin prurës të bojlerit të ujit duhet medoemos të montohet valvuli sigurues me presion nominal 0,6 MPa (6 bar), 0,9 MPa (9 bar) apo 1,0 MPa (10 bar) (shih tabelën e shënimeve), që parandalon rritjen e presionit në kazan për më shumë se 0,1 MPa (1 bar) mbi atë nominal.

⚠️ Uji nga vrima zbrazëse e valvulit sigurues mund të pikë, për atë arsye ajo duhet të jetë e hapur në presionin atmosferik.

⚠️ Derdhja e valvulit sigurues duhet të vendoset në drejtim teposhtë dhe në hapësirë që nuk ngrihet.

⚠️ Për funksionimin e rregullt të valvulit sigurues, periodikisht duhet të bëhen kontrollet, që të eliminohet guri i ujit dhe të vërtetohet se valvuli sigurues nuk është i bllokuar.

Ndërmjet bojlerit të ujit dhe valvulit sigurues nuk guxohet të montohet valvul mbyllës, pasi që ashtu pamundësoni sigurimin e bojlerit nga presioni!

Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të mbushet fillimisht me ujë!

Në rast të prishjes së termostatit punues bojleri është i mbrojtur me siguresën termike shtesë. Në rast të prishjes së termostatit, në pajtim me standardet e sigurisë, uji mund ta arrijë temperaturën edhe deri në 130 °C. Gjatë bërjes së instalimeve të ujësjellësit duhet medoemos të merret parasysh se mund të vihet deri të tejngarkesave të përmendura të temperaturës.

⚠️ Nëse e çkyçni bojlerin nga rrjeti elektrik, duhet ta derdhni ujin për shkak të rrezikut të ngrirjes. ⚠️ Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar servisor.

Prodhimet tona janë të pajisura me komponentë të parrezikshëm për mjedisin dhe shëndetin, dhe janë prodhuar në mënyrë të tillë që në fund të jetës së tyre të mund të çmontohen dhe riciklohen sa më lehtë.

Me riciklimin e materialeve zvogëlojmë sasinë e mbeturinave dhe nevojën për prodhimin e materialeve bazë (për shembull, metalit), i cili kërkon shumë energji dhe shkakton emetim të substancave të dëmshme. Kështu, me proceset e riciklimit zvogëlojmë harxhimin e burimeve natyrore, pasi mbeturinat nga plastika dhe metali i kthejmë përsëri në procese të ndryshme prodhuese.

Për më shumë informata mbi sistemin e hedhjes së mbeturinave, vizitoni qendrën tuaj lokale të hedhjes së mbeturinave ose tregtarin nga i cili e keni blerë produktin.

I nderuar blerës, ju falënderojmë për blerjen e produktit tonë.

JU LUTEMI, PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, LEXONI ME KUJDES UDHËZIMET.

Bojleri është prodhuar në përputhje me standardet në fuqi dhe është testuar zyrtarisht, dhe për të janë lëshuar certifikata e sigurisë dhe certifikata e përputhshmërisë elektromagnetike. Karakteristikat e tij themelore teknike janë të shënuara në tabelën e të dhënave, e cila është ngjitur midis tubave hyrës. Bojlerin mund ta lidhni në rrjetin elektrik dhe të ujësjellësit vetëm me ndihmën e një profesionisti të kualifikuar. Ndërhyrjet në brendësi të tij për shkak të përmirësimit, heqjes së gurit të ujit dhe kontrollit, ose zëvendësimit të anodës mbrojtëse kundër korrozionit, mund t'i kryejë vetëm shërbimi i autorizuar i servisit.

MONTIMI

Bojlerin montojeni sa më afër vendeve të përdorimit. Nëse e instaloni bojlerin në një hapësirë ku ka vaskë ose dush, duhet të respektoni kërkesat e standardit IEC 60364-7-701 (VDE 0100, Pjesa 701). Fiksojeni në mur me vida muri me diametër nominal minimal 8 mm. Nëse muri ka kapacitet të dobët mbajtës, duhet ta përforconi. Bojlerin mund ta montoni në mur vetëm vertikalisht. Për ta bërë më të lehtë kontrollin dhe zëvendësimin e anodës së magnezit, rekomandojmë që midis ngrohësit të ujit dhe tavanit të lihet hapësirë e mjaftueshme (shihni masën G në skicat e dimensioneve). Përndryshe, gjatë ndërhyrjes së servisit të përmendur, do të jetë e nevojshme të çmontohet ngrohësi i ujit nga muri.

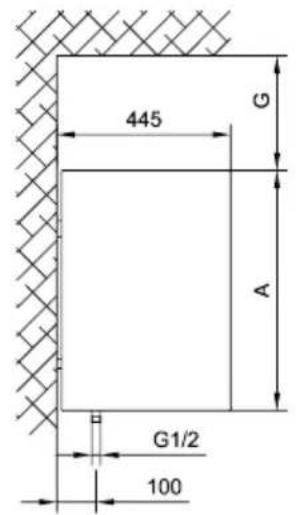

A B C G
OTG 50 N	690	470	250	210
OTG 80 N	950	735	245	360

Dimensionet e lidhjes dhe montimit të bojlerit [mm]

LIDHJA NË RRJETIN E UJËSJELLËSIT

Hyrja dhe dalja e ujit janë të shënuara me ngjyra në tuba. Hyrja e ujit të ftohtë është e shënuar me ngjyrë blu, ndërsa dalja e ujit të ngrohtë me ngjyrë të kuqe.

Bojleri mund të lidhet në rrjetin e ujësjellësit në dy mënyra. Sistemi i mbyllur nën presion i lidhjes mundëson furnizim me ujë nga më shumë vende, ndërsa sistemi i hapur, jo nën presion, mundëson furnizim vetëm nga një vend. Sipas sistemit të zgjedhur të lidhjes, duhet të instalohen edhe bateritë përkatëse të rubinetave të ujit. Te sistemi i hapur, nën presion, para bojlerit duhet të montohet ventili jo-kthyes (ireverzibil), i cili parandalon derdhjen e ujit nga kazani, nëse në rrjetin ujësjellës ndalohet ose mungon uji. Te ky sistem i lidhjes, duhet të përdoret bateria përzierëse rrjedhëse e rubinetës. Për shkak të ngrohjes së ujit, vjen deri te rritja e vëllimit të ujit në bojler, gjë që shkakton pikjen e ujit nga bateria përzierëse. Me shtrëngimin e tepërt të dorëzës në bateri, nuk do të ndërpritet pikja e ujit, por vetëm mund të prishet bateria.

Te sistemi i mbyllur i lidhjes, në vendet furnizuese duhet të përdoren bateri përzierëse të presionit. Në gypin ardhës, për shkak të sigurisë së funksionimit, duhet montuar ventili sigurues ose grupi sigurues, i cili ndërpret rritjen e shtypjes në kazan për më tepër se 0,1 MPa (1 bar), mbi atë nominale. Vrima e daljes në ventilin sigurues medoemos duhet të ketë dalje në presionin atmosferik. Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri që është i rregulluar në ventilin sigurues. Pasi që kthimi i ujit në rrjetin e ujësjellësit është i penguar, mund të vijë deri te pikja e ujit nga vrima dalëse e ventilit sigurues. Ujin që pikon, mund të drejtohet në derdhje nëpërmjet mbaresës hinkë, të cilën e vendosni nën ventilin sigurues. Gypi i daljes së ujit, që është i vendosur nën ventilin sigurues, duhet të jetë i montuar vertikalisht teposhtë dhe në ambient që nuk ngrinë.

Në rast se instalimi i realizuar nuk mundëson ta drejtojmë ujët që pikon drejt kanalizimit, pikjen mund ta evitoni duke montuar një enë ekspansive me vëllim 3 litra në gypin hyrës të bojlerit.

Për funksionimin e rregullt të ventilit sigurues, ju vetë duhet të bëni kontrolle periodike që të largohet guri i ujit dhe të vërtetohet se ventili i sigurisë nuk është i bllokuar. Gjatë kontrollit duhet (varësisht nga tipi i ventilit) me lëvizjen e dorëzës ose të sjelljes së ventilit të çelni daljen nga ventili sigurues. Në atë rast, nëpër vrimën dalëse të ventilit do të rrjedhë uji, gjë që është shenjë se ventili është në rregull.

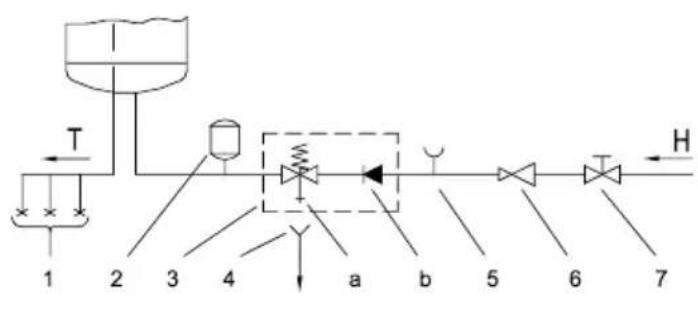

Sistemi i mbyllur (me presion)

Sistemi i hapur (pa presion)

Legjenda:

1 - Bateritë përzierëse të presionit 2 - Ena e ekspansionit 3 - Valvuli sigurues a - Valvuli provues b - Valvuli jo-kthyes (ireverzibil) 4 - Hinka me kyçësin në derdhje 5 - Shtojca provuese

6 - Valvuli reduktues i shtypjes 7 - Valvuli mbyllës 8 - Valvuli jo-kthyes (ireverzibil) 9 - Bateritë përzierëse qarkulluese

H - Uji i ftohtë

T - Uji i ngrohtë

Ndërmjet bojlerit dhe ventilit sigurues nuk guxoni të montoni ventil mbyllës, sepse kështu e pamundësoni funksionimin e ventilit sigurues.

Ngrohësin mund ta kyçni në rrjetin shtëpiak të ujësjellësit pa valvulë reduktuese nëse shtypja në rrjet është më e ulët se shtypja nominale. Nëse shtypja në rrjet e tejkalon shtypjen nominale, medoemos duhet instaluar ventilin reduktues.

Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të mbushet fillimisht me ujë. Te mbushja e parë, çeleni dorëzën për ujë të ngrohtë në baterinë përzierëse. Bojleri është i mbushur, kur uji arrin nëpër gypin dalës të baterisë përzierëse.

LIDHJA NË RRJETIN ELEKTRIK

Para kyçjes në rrjetin elektrik, në ngrohës duhet të instaloni kabllon kyçëse me prerje minimale së paku 1,5 mm² (H05VV-F 3G 1,5 mm²). Që të mund ta bëni këtë, nga bojleri duhet të largohet kapaku mbrojtës.

Lidhja e bojlerit në rrjetin elektrik duhet të bëhet në përputhje me standardet për instalimet elektrike. Ndërmjet ngrohësit të ujit dhe instalimit shtëpiak, nevojitet të instalohet pajisja për ndarjen e të gjitha poleve nga rrjeti elektrik në pajtim me dispozitat nacionale të instalimeve.

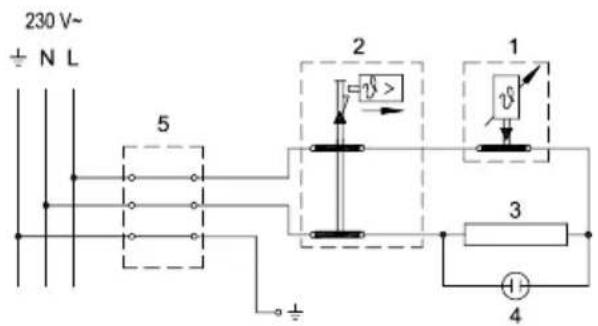

Skema e lidhjes elektrike

Legjenda:

1 - Termostati

2 - Siguresa dypolëshe termike

3 - Rezistuesi (ngrohësi)

4 - Llamba kontrolluese

5 - Pjesa lidhëse

L - Përçuesi fazor

N - Përçuesi neutral

÷ - Përçuesi mbrojtës

VËREJTJE: Para çdo ndërhyrjeje në brendësi të bojlerit, shkëputeni atë medoemos nga rrjeti elektrik!

Pas lidhjes me rrjetin e ujit dhe të rrymës elektrike, ngrohësi i ujit (bojleri) është i gatshëm për përdorim. Duke rrotulluar pullën e termostatit, e cila ndodhet në anën e poshtme të kapakut mbrojtës, zgjidhni temperaturën e dëshiruar të ujit ndërmjet 10 °C dhe 75 °C. Preferohet rregullimi i pullës në pozicionin "eco". Ky rregullim është më ekonomik; temperatura e ujit do të jetë rreth 55 °C, formimi i gurit të ujit dhe humbjet e nxehtësisë do të jenë më të ulëta se sa me rregullimin e temperaturës më të lartë. Gjatë funksionimit të ngrohësit elektrik mund të dëgjohet zhurmë në bojler. Funksionimin e ngrohësit elektrik e tregon llamba kontrolluese.

Nëse nuk keni ndërmend ta përdorni bojlerin për një kohë të gjatë, sigurojeni përmbajtjen e tij nga ngrirja duke mos e shkëputur nga rryma, por duke e rregulluar pullën e termostatit në pozicionin "*". Në këtë rregullim, ngrohësi do ta mbajë temperaturën e ujit rreth 10 °C. Nëse megjithatë do ta shkëputni bojlerin nga rrjeti elektrik, për shkak të rrezikut të ngrirjes duhet ta zbrazni ujin nga ai. Uji nga ngrohësi zbrazet nëpërmjet gypit furnizues të ngrohësit. Për këtë qëllim, tek instalimi rekomandohet që ndërmjet valvulës së sigurisë dhe gypit furnizues të ngrohësit të vendoset një pajisje e posaçme (T-pjesë) ose valvul shkarkimi. Ngrohësin mund ta zbrazni edhe drejtpërdrejt nëpërmjet valvulës së sigurisë duke lëvizur dorezën, përkatësisht kapakun rrotullues të valvulës, në pozicion si gjatë kontrollit të funksionimit. Para zbrazjes, ngrohësin duhet ta shkëputni nga rrjeti elektrik dhe pastaj të hapni rubinetin (baterinë përzierëse) të ujit të ngrohtë. Pas zbrazjes së ujit nëpër gypin furnizues, në ngrohës mbetet një sasi e vogël uji, e cila derdhet nëpër vrimën gjatë heqjes së flanxhës së ngrohësit nëpërmjet hapësirës së flanxhës ngrohëse.

Pjesën e jashtme të bojlerit pastrojeni me tretësirë të butë detergjenti për larje. Mos përdorni lëndë pastruese të vrazhda.

Me kontrollet e rregullta të servisit do të garantoni funksionim pa pengesa dhe jetëgjatësi të bojlerit. Garancia për ndryshkun e kazanit vlen vetëm nëse i keni kryer kontrollet e rregullta të harxhimit të anodës mbrojtëse. Afati ndërmjet kontrolleve të rregullta nuk duhet të jetë më i gjatë se sa shkruhet në deklaratën e garancisë.

Kontrollet duhet të kryhen nga serviseri i autorizuar, i cili ua evidenton kontrollin në fletëgarancinë e prodhimit. Gjatë kontrollit ai verifikon harxhimin e anodës mbrojtëse antikorozive dhe sipas nevojës e pastron gurin e ujit, i cili varësisht nga cilësia, sasia dhe temperatura e ujit të përdorur grumbullohet brenda bojlerit. Shërbimi

i servisit pas kontrollit të bojlerit do t'ua rekomandojë datën e kontrollit tjetër varësisht nga gjendja e konstatuar.

Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar servisor.

CILËSITË TEKNIKE TË APARATIT

Tipi OTG 50 N OTG 80 N
Profili i caktuar i ngarkesës M M
Klasa e efikasitetit energjetik1)	C	C
Efikasiteti energjetik gjatëngrohjes së ujit (ŋwh)1)	[%]	36,0 36,0
Harxhimi vjetor i energjisëelektrike1)	[kWh]	1427 1428
Harxhimi ditor i energjisëelektrike2)	[kWh]	6,692	6,698
Rregullimi i temperatiurës sëtermostatit		"eco"	"eco"
Vlera "smart"	0	0
Vëllimi	[l]	49,1	78,8
Sasia e ujit të përzier te 40 °CV402)	[l]	68	94
Koha e ngrohjes prej 10 °Cderi 65 °C	[h]	1:38 2:37
Tensioni nominal	[MPa(bar)]	0,6(6)
Masa / i mbushur me ujë	[kg]	24/74	31/111
Mbrojtja kundër korrozionit tëkazanit		emaluar / anoda Mg
Fuqia kyçëse	[W]	2000
Tensioni	[V~]	230
Klasa e mbrojtjes		I
Shkalla e mbrojtjes nga lagështia		IP24

1) Urdhri i komisionit EU 812/2013; EN 50440 2) EN 50440

E RUAJMË TË DREJTËN E NDRYSHIMEVE, QË NUK NDIKOJNË NË FUNKSIONALITETIT E APARATIT.

Udhëzimet për përdorim janë në dispozicion edhe në ueb faqet tona http://www.gorenje.com.
