Produkttyp	Elektro-Warmwasserbereiter (Speicher)
Modell	OTG80SLSIMB
Fassungsvermögen	78,8 L
Nenndruck	0,6 MPa (6 bar)
Leergewicht	31 kg
Betriebsgewicht	111 kg
Heizleistung	2000 W
Spannung	230 V~
Schutzklasse	I
Schutzart	IP24
Energieeffizienzklasse	C
Thermostatbereich	10 °C bis 75 °C
Eco-Temperatur	55 °C
Aufheizzeit (10 °C auf 65 °C)	2 h 37 min
Tankmaterial	Emailstahl mit Magnesiumanode
Installation	Vertikale Wandmontage
Erforderliches Sicherheitsventil	Nenndruck 0,6 MPa (6 bar)
Garantiebedingung	Vorbehaltlich regelmäßiger Anodeninspektionen
Wartung	Jährliche Inspektion durch autorisierten Kundendienst
Wasseranschlüsse	G1/2 Zoll

Häufig gestellte Fragen - OTG80SLSIMB GORENJE

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Thermostatknopf, um die gewünschte Temperatur zwischen 10 °C und 75 °C einzustellen. Die empfohlene Einstellung für wirtschaftlichen Betrieb ist die 'Eco'-Position, die das Wasser bei etwa 55 °C hält.

Was bewirkt die 'Eco'-Einstellung?

Die 'Eco'-Einstellung hält das Wasser bei 55 °C, reduziert Kalkablagerungen und Wärmeverluste im Vergleich zu höheren Temperaturen, was zu einem effizienteren Betrieb führt.

Wie kann ich verhindern, dass der Warmwasserbereiter einfriert?

Bei längerer Nichtbenutzung trennen Sie das Gerät nicht vom Strom; der Thermostat hält eine Mindesttemperatur von etwa 10 °C, um ein Einfrieren zu verhindern. Wenn Sie die Stromversorgung trennen, entleeren Sie den Warmwasserbereiter vollständig.

Kann ich ein Absperrventil zwischen dem Warmwasserbereiter und dem Sicherheitsventil installieren?

Nein. Die Installation eines Absperrventils zwischen dem Warmwasserbereiter und dem Sicherheitsventil ist verboten, da dies die Druckentlastungsfunktion des Sicherheitsventils beeinträchtigen würde.

Wie entleere ich den Warmwasserbereiter?

Trennen Sie zuerst den Warmwasserbereiter von der Stromversorgung. Öffnen Sie dann den Warmwasserhahn an einem angeschlossenen Mischer. Das Wasser kann durch die Zulaufleitung mit einem T-Stück oder durch das Sicherheitsventil durch Betätigen des Griffs oder der Kappe abgelassen werden. Beachten Sie, dass etwas Wasser im Inneren verbleibt; um es zu entfernen, müssen Sie den Heizflansch ausbauen.

Was zeigt die Kontrollleuchte an?

Die Kontrollleuchte zeigt an, dass das Heizelement in Betrieb ist. Wenn das Wasser die eingestellte Temperatur erreicht, schaltet der Thermostat das Heizelement aus und die Leuchte erlischt.

Welcher Nenndruck ist für das Sicherheitsventil erforderlich?

Das Sicherheitsventil muss einen Nenndruck von 0,6 MPa (6 bar) haben, der dem Nenndruck des Warmwasserbereiters entspricht. Es verhindert, dass der Druck den Nenndruck um mehr als 0,1 MPa (1 bar) überschreitet.

Wie oft sollte ich die Magnesiumanode überprüfen?

Regelmäßige Inspektionen sind erforderlich, um die Tankkorrosionsgarantie aufrechtzuerhalten. Der Zeitraum zwischen den Inspektionen sollte den in der Garantieurkunde angegebenen Zeitabstand nicht überschreiten. In der Regel wird eine jährliche Inspektion durch einen autorisierten Kundendienst empfohlen.

Kann ich die Außenseite mit Lösungsmitteln oder Scheuermitteln reinigen?

Nein. Verwenden Sie zur Reinigung nur milde Reinigungsmittellösungen. Lösungsmittel und Scheuermittel können die Oberfläche beschädigen.

Ist dieser Warmwasserbereiter für mehrere Entnahmestellen geeignet?

Ja, bei Installation in einem geschlossenen Druckwassersystem kann es mehrere Entnahmestellen versorgen. Für eine einzelne Entnahmestelle verwenden Sie ein offenes Schwerkraftsystem mit einem Rückflussverhinderer.

BEDIENUNGSANLEITUNG OTG80SLSIMB GORENJE

Gebrauchsanweisung

Das Gerät kann von Kindern ab 8 Jahren und Personen mit begrenzten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen.

⚠️ Kinder dürfen nicht mit dem Gerät spielen.

⚠️ Kinder dürfen das Gerät nicht reinigen oder warten, es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt.

⚠️ Die Installation ist gemäß den geltenden Vorschriften und den Anweisungen des Herstellers durchzuführen. Die Installation darf nur von einem qualifizierten Installateur ausgeführt werden.

Bei geschlossenem Druckanschlusssystem ist am Zulaufrohr des Warmwasserspeichers unbedingt ein Sicherheitsventil mit einem Nenndruck von 0,6 MPa (6 bar), 0,9 MPa (9 bar) oder 1,0 MPa (10 bar) (siehe Typenschild) anzuschließen, damit der Nenndruck im Kessel nicht um mehr als 0,1 MPa (1 bar) überschritten werden kann.

⚠️ Aus der Auslassöffnung des Sicherheitsventils kann Wasser tropfen; die Auslassöffnung muss daher zur Atmosphäre hin offen sein.

⚠️ Der nach unten gerichtete Auslass des Sicherheitsventils darf nicht in einer Umgebung mit Frostgefahr installiert werden.

⚠️ Um einen störungsfreien Betrieb zu gewährleisten, ist das Sicherheitsventil regelmäßig auf Funktion und Undichtigkeiten zu prüfen und bei Bedarf von Kalkablagerungen zu reinigen.

⚠️ Zwischen dem Warmwasserbereiter und dem Sicherheitsventil darf kein Absperrventil eingebaut werden, da sonst die Funktion des Rückschlagventils beeinträchtigt wird!

⚠️ Bevor Sie den Warmwasserbereiter an das Stromnetz anschließen, muss er unbedingt mit Wasser gefüllt werden!

⚠️ Der Warmwasserbereiter ist mit einer zusätzlichen Thermosicherung ausgestattet. Bei Ausfall des Arbeitsthermostats kann die Wassertemperatur im Warmwasserbereiter gemäß den Sicherheitsnormen bis zu 130 °C erreichen. Daher müssen bei der Installation der Wasserleitungen mögliche Temperaturüberlastungen unbedingt berücksichtigt werden.

⚠️ Wenn Sie den Warmwasserbereiter vom Stromnetz trennen, müssen Sie bei Frostgefahr das Wasser aus dem Kessel ablassen. ⚠️ Versuchen Sie nicht, eventuelle Störungen selbst zu beheben; wenden Sie sich stattdessen an den nächsten autorisierten Kundendienst.

Unsere Produkte bestehen aus umwelt- und gesundheitsfreundlichen Komponenten. Die entsprechende Bauweise ermöglicht es, die Produkte am Ende ihrer Lebensdauer einfach zu demontieren und zu recyceln.

Durch das Recycling der Materialien werden die Abfallmenge und der Bedarf an der Herstellung von Rohstoffen (z. B. Metallen) reduziert, was Energieverbrauch und Schadstoffemissionen erheblich verringert.

Folglich werden auch die natürlichen Ressourcen bewahrt, denn die Abfallteile aus Kunststoff und Metall können in den verschiedenen Produktionsverfahren wieder verwendet werden.

Für weitere Informationen über das System der Abfallbeseitigung wenden Sie sich an Ihr Entsorgungszentrum oder an den Verkäufer, bei dem Sie das Produkt gekauft haben.

Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt erworben haben.

Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie den Warmwasserbereiter installieren und in Betrieb nehmen.

Der Warmwasserbereiter ist in Übereinstimmung mit den gültigen Normen hergestellt und amtlich geprüft worden. Ebenso wurden das Sicherheitszertifikat und das EMV-Zertifikat (elektromagnetische Verträglichkeit) ausgestellt. Die technischen Eigenschaften sind auf dem Typenschild angegeben, das zwischen den Anschlussrohren angebracht ist. Reparaturen und Eingriffe in das Gerät dürfen nur von einer Fachkraft bzw. dem Kundendienst ausgeführt werden.

INSTALLATION

Der Warmwasserbereiter ist möglichst nahe an den Entnahmestellen zu installieren. Bei der Installation in einem Raum mit Badewanne oder Dusche sind unbedingt die Anforderungen der Norm IEC 60364-7-701 (VDE 0100, Teil 701) zu beachten. Er ist mittels Wandschrauben mit einem Nenndurchmesser von mindestens 8 mm an der Wand zu befestigen. Er darf nur in senkrechter Position befestigt werden. Bei Wänden mit geringerer Tragfähigkeit muss der Installateur eine geeignete Befestigungsart wählen. Um die Magnesiumanode leichter kontrollieren und ersetzen zu können, lassen Sie oben zwischen dem Warmwasserspeicher und der Decke genügend Platz (siehe Maß G auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.

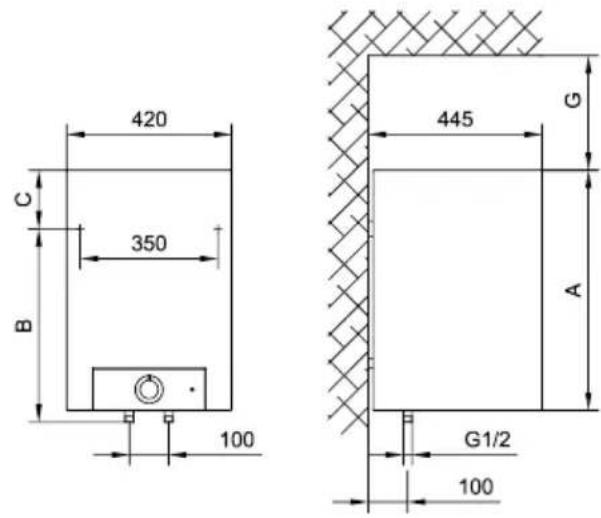

A B C G
OTG 50 N	690	470	250	210
OTG 80 N	950	735	245	360

Anschluss- und Montagemaße des Warmwasserbereiters [mm]

WASSERANSCHLUSS

Die Wasserinstallation muss gemäß DIN 1988 durchgeführt werden. Die Anschlüsse des Warmwasserspeichers sind farblich gekennzeichnet: Der Kaltwasserzulauf ist blau und der Warmwasserzulauf ist rot gekennzeichnet.

Der Anschluss des Warmwasserbereiters kann auf zweierlei Arten erfolgen. Das geschlossene System (druckfestes System) versorgt mehrere Zapfstellen, während beim offenen System (druckloses System) die Wasserentnahme nur an einer Stelle erfolgen kann. Je nach ausgewähltem System sind auch entsprechende Mischbatterien zu installieren.

Bei einem offenen (drucklosen) System muss am Warmwasserbereiter ein Rückschlagventil eingebaut werden, das das Auslaufen des Wassers aus dem Kessel verhindert. Wird das im Gerät befindliche Wasser erwärmt, dehnt sich dessen Volumen aus. Dies hat zur Folge, dass das Auslaufrohr der Armatur zu tropfen beginnt. Starkes Festdrehen der Armatur kann bzw. darf dieses Ausdehnen und Tropfen nicht verhindern, sondern führt möglicherweise zu einer Beschädigung der Armatur.

Bei einem geschlossenen (druckfesten) System müssen an den Entnahmestellen die Druckmischbatterien verwendet werden. Am Zulaufstutzen ist wegen der Funktionssicherheit unbedingt ein Sicherheitsventil oder eine Sicherheitsgruppe einzubauen, die das Erhöhen des Drucks im Kessel um mehr als 0,1 MPa (1 bar) über den Nominalwert verhindert. Die Auslassdüse am Sicherheitsventil muss unbedingt über einen Auslass für den Luftdruck verfügen.

Bei der Aufheizung des Wassers wird der Druck im Kessel erhöht, bis er den am Sicherheitsventil eingestellten Wert erreicht. Da die Rückleitung des Wassers zurück in die Wasserleitung verhindert ist, kann es zum Abtropfen des Wassers aus der Auslassöffnung des Sicherheitsventils kommen. Das abtropfende Wasser kann durch den Auffangansatz, den Sie unter dem Sicherheitsventil anbringen, in den Ablauf abgeleitet werden. Das Ablaufrohr unter dem Auslass des Sicherheitsventils muss in der Richtung gerade nach unten und in einer frostfreien Umgebung angebracht werden.

Falls die bereits ausgeführte Installation keine Möglichkeit bietet, das tropfende Wasser aus dem Sicherheitsventil in den Abfluss zu leiten, kann das Tröpfeln auch durch das 3-l-Expansionsgefäß verhindert werden. Das Gefäß montieren Sie am Zulaufrohr des Warmwasserbereiters.

Das richtige Funktionieren des Sicherheitsventils müssen Sie in regelmäßigen Zeitabständen selbst überprüfen und nach Bedarf den Kalk entfernen und die eventuelle Blockade des Ventils beseitigen. Bei einer Prüfung ist durch Verschiebung des Hebels oder durch Lösen der Ventilmutter (je nach Ventiltyp) der Auslauf aus dem Sicherheitsventil zu öffnen. Dabei muss aus der Auslaufdüse des Ventils das Wasser ausfließen, was die einwandfreie Funktion des Ventils bestätigt.

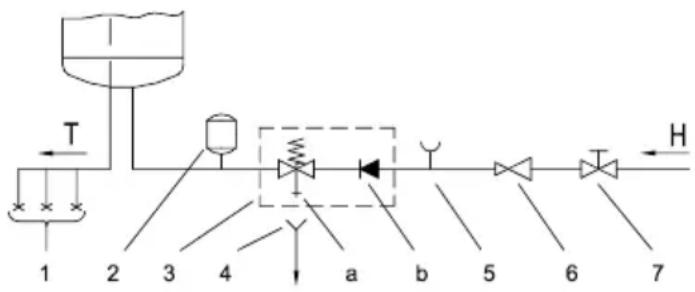

Geschlossenes System (druckfestes System)

Offenes System (druckloses System)

Legende:

1 - Druckmischbatterien 2 - Expansionsgefäß 3 - Sicherheitsventil

a - Ablaufrohr

b - Rückflussstopp

4 - Ablaufsiphon 5 - Prüfstutzen

6 - Druckminderer 7 - Absperrventil 8 - Rückflussstopp 9 - Niederdruck-Mischbatterie

H - Kaltwasser

T - Warmwasser

Es darf kein Absperrventil zwischen dem Warmwasserbereiter und Sicherheitsventil installiert sein, da sonst die Funktion des Sicherheitsventils verhindert wird.

Der Warmwasserbereiter kann an die Haushaltswasserleitung ohne Reduzierventil angeschlossen werden, wenn der Druck in der Leitung niedriger als der Nenndruck ist. Sollte der Druck in der Leitung den Nenndruck überschreiten, so müssen Sie das Reduzierventil unbedingt einbauen.

Bevor Sie das Gerät an das Stromnetz anschließen, ist es unbedingt mit Wasser zu füllen. Bei erster Befüllung ist der Warmwasserhebel an der Mischbatterie zu öffnen. Der Warmwasserbereiter ist voll, wenn das Wasser durch das Ausflussrohr der Mischbatterie ausfließt.

ELEKTRISCHER ANSCHLUSS

Vor dem Anschluss an das Stromnetz muss ein angemessenes Anschlusskabel von minimalem Durchschnitt von 1,5 mm² (H05VV-F 3G 1,5 mm²) eingebaut werden. Dazu ist der Schutzdeckel abzuschrauben.

Der Anschluss des Warmwasserbereiters an das Stromnetz hat in Übereinstimmung mit den gültigen Normen zu erfolgen. Dem Gerät muss eine allpolige Trennvorrichtung vorgeschaltet werden, die sämtliche Speisepole laut nationalen Installationsvorschriften unterbricht.

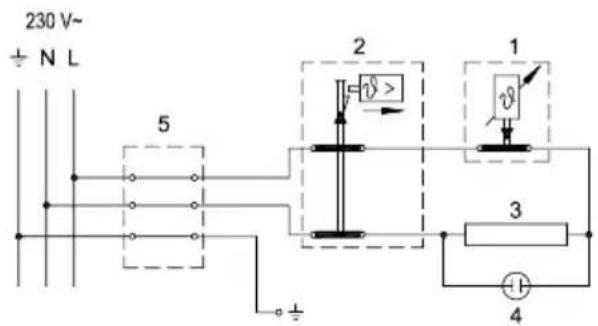

Elektroschaltbild

Legende:

1 - Thermostat

2 - Heizsicherung

3 - Heizkörper

4 - Kontrolleuchte

5 - Anschlussklemme

L - Phasenleiter

N - Neutralleiter

± - Schutzleiter

HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu schalten!

GEBRAUCH UND WARTUNG

Nach dem Anschluss an die Wasserleitung und das Stromnetz ist der Warmwasserbereiter zum Gebrauch bereit. Durch Drehen des

Thermostatdrehknopfes an der unteren Seite des Schutzdeckels können Sie die gewünschte Wassertemperatur zwischen 10 °C und 75 °C wählen. Wir empfehlen den Drehknopf auf die "eco" Position zu stellen. Das ist die sparsamste Einstellung; die Wassertemperatur ist etwa 55 °C, die Kalkablagerung und der Wärmeverlust sind geringer als bei höherer Temperatur. Im Betriebszustand ist ein Geräusch im elektrischen Heizkörper hörbar. Die Funktion des elektrischen Heizkörpers wird durch die Kontrollleuchte gezeigt.

Wenn der Heizkörper längere Zeit nicht aktiv ist, verhindern Sie das Einfrieren seines Inhalts, indem Sie den Thermostatdrehknopf auf die Position "★" stellen; der Heizkörper bleibt aber angeschlossen. In dieser Einstellung hält das Gerät bei minimalem Energieverbrauch das Wasser auf einer Temperatur von etwa 10 °C. Sollten Sie den Heizkörper ausschalten, müssen Sie bei Frostgefahr das Wasser auslassen. Danach kann an einer der angeschlossenen Armaturen das Warmwasserventil geöffnet werden. Das Wasser wird über den Kaltwassereinlauf oder über das Sicherheitsventil abgelassen, so dass der Hebel oder die Kappe des Sicherheitsventils wie bei der Kontrolle auf seine einwandfreie Funktion gedreht wird. Es ist sinnvoll, bei der Montage einen speziellen Reduziernippel (T-Stück) oder ein Auslassventil zwischen dem Sicherheitsventil und dem Zuflussrohr zu installieren. Das verbleibende Restwasser im Gerät kann durch Abdrehen des Heizflansches abgelassen werden.

Die Außenseite des Warmwasserbereiters reinigen Sie mit einem weichen Tuch und einer milden, für glatte lackierte Oberflächen geeigneten Waschmittellösung. Verwenden Sie keine alkoholhaltigen oder groben Reinigungsmittel.

Durch die regelmäßigen Servicekontrollen werden einwandfreie Funktion und eine lange Lebensdauer des Warmwasserbereiters gewährleistet. Die

Durchrostungsgarantie des Kessels gilt nur bei vorgeschriebenen regelmäßigen Prüfungen der Antikorrosions-Schutzanode auf Abnutzung. Die Zeit zwischen den einzelnen regelmäßigen Prüfungen darf nicht länger sein als in der Garantieerklärung festgelegt wird. Die Prüfungen sind von einem autorisierten Servicemann durchzuführen, der die Kontrolle in die Garantieurkunde des Produktes einträgt.

Dabei ist die Antikorrosions-Schutzanode auf Abnutzung zu prüfen und nach Bedarf

der Kalk zu entfernen, der sich je nach Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters bildet. Der Kundendienst wird Ihnen je nach festgestelltem Zustand auch den Termin für die nächste Servicekontrolle empfehlen.

Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen; wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst.

TECHNISCHE CHARAKTERISTIKEN

Typ OTG 50 N OTG 80 N
Angegebenes Lastprofil M M
Energieeffizienzklasse1)	C	C
Warmwasserbereitungs-Energieeffizienz (ηwh)1)	[%]	36,0 36,0
Jährlicher Stromverbrauch1) [kWh]	1427	1428
Täglicher Stromverbrauch2)	[kWh]	6,692	6,698
Temperatureinstellung des Thermostats		"eco"	"eco"
Wert "smart"		0	0
Volumen	[l]	49,1	78,8
Mischwassermenge bei 40 °CV402)	[l]	68	94
Aufwärmezeit von 10 °C bis 65 °C	[h]	1:38	2:37
Nenndruck	[MPa(bar)]	0,6(6)
Gewicht / voll	[kg]	24/74	31/111
Korrosionsschutz des Kessels		emailliert / Mg-Schutzanode
Leistung des elektrischen Heizkörpers	[W]	2000
Anschlussspannung	[V~]	230
Schutzklasse		I
Schutzart (Schutzstufe)		IP24

1) Verordnung der Kommission EU 812/2013; EN 50440 2) EN 50440

WIR BEHALTEN UNS DAS RECHT FÜR ÄNDERUNGEN VOR, DIE DIE FUNKTIONALITÄT DES GERÄTES NICHT BEEINTRÄCHTIGEN.

Die Gebrauchsanweisungen finden Sie auch auf unseren Webseiten http://www.gorenje.com.
