MANUAL I PËRDORUESIT KH-6I19FT00 SHARP

Përshkrimi i pajisjes

Sipërfaqe gatimi dhe paneli i kontrollit të vatrave

Përdorimi i pajisjes

Ndezja dhe fikja e vatrave të gatimit

Pushimi Smart

Treguesi i nxehtësisë së mbetur

Siguria e funksionit të fikjes

Bllokuesi për fëmijët

Funksioni i kohëmatësit

Sinjalizues

Funksioni Boost

Udhëzime dhe këshilla

Siguria gjatë instalimit

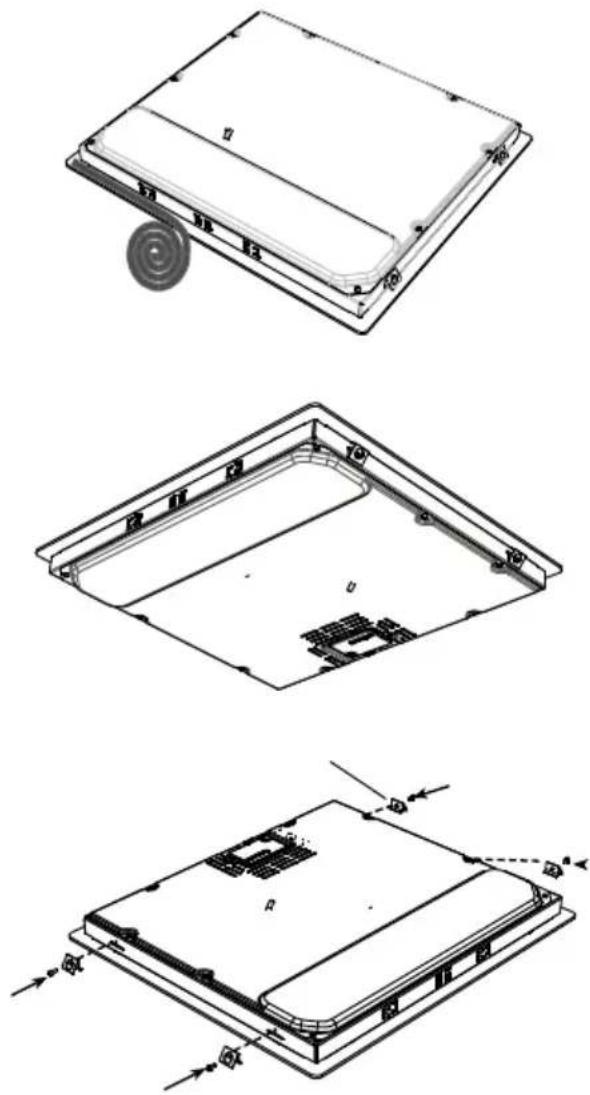

Montimi i pllakës në platformën e punës

Realizimi i një lidhje elektrike

Lidhjet elektrike

PARALAJMËRIMET E SIGURISË

LEXONI ME KUJDES DHE PLOTËSISHT KËTO UDHËZIME PARA PËRDORIMIT TË PAJISJES TUAJ DHE RUAJENI ATË NË NJË VEND TË PËRSHTATSHËM PËR REFERENCË KUR TË JETË E NEVOJSHME.

KY UDHËZUES ÉSHTË PËRGATITUR PËR MË SHUMË SE NJË MODEL TË PËRBASHKËT. PAJISJA JUAJ MUND TË MOS KETË NJË NGA DISA KARAKTERISTIKAT QË JANË SHPJEGUAR NË KËTË UDHËZUES. KUSHTOJUNI RËNDËSI PARAQITJES NË VLERA, KUR JENI DUKE LEXUAR KËTË UDHËZUES.

Paralajmërime të përgjithshme për sigurinë

- Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizuara fizi- ke, ndjesore ose men- dore apo me munge- sa të përvojës dhe njohurive në qoftë se ata kanë mbikëqyrje ose udhëzohen për përdorimin e pajisjes në mënyrë të sigurtë dhe kuptojnë rreziqet e përfshira. Fëmijët nuk duhet të luajnë

me pajisjen. Pastrimi dhe mirëmbajtja nuk duhet të bëhet nga fëmijët pa mbikëqyrje.

- KUJDES: Pajisja dhe pjesët e saj të arrits-hme nxehen gjatë përdorimit. Duhet patur kujdes për të shmangur prekjen e elementëve të nxehtë. Fëmijët më pak se 8 vjeç, do të mbahen larg vetëm nëse mbikëqyren vazh-dimisht.

- KUJDES: Gatimi i pambikëqyrur mbi pllakë me yndyrë apo me vaj mund të jetë i rrezikshëm dhe mund të shkaktojë zjarr. ASNJËHERË mos u përpiqni të shu-ani një zjarr me ujë, por fikni pajisjen dhe më pas mbuloni flakët p.sh. me një kapak ose me një batanije kundra zjarrit.

- KUJDES: Rreziku i zjar-

rit: mos ruani artikuj në sipërfaqet e gatimit.

- KUJDES: Nëse sipërfaqja është pla-saritur, fikeni pajis-jen për të shmangur mundësinë e goditjes elektrike.

- Për pllaka me induksion, objekte metalike të tilla si thika, pirunë, lugë dhe kapak nuk duhet të vendosen mbi sipërfaqet e pllakave, pasi ao mund të nxehen.

- Për pllakat me induksi-on, pas përdorimit, fikni rezistencën e pllakës nga kontrolli i saj dhe mos e mbështetni tek detektori kupë.

- Për vatrat e inkorporuara në një kapak, çdo derdhje duhet të hi-qet nga kapaku para hapjes. Dhe gjithashtu sipërfaqja e pllakës du-het të lihet të ftohet para mbylljes së kapakut.

- Pajisja nuk është ndërtuar për tu vënë në punë me anë të një ore me zile të jash-tme apo me anë të një sistemi të veçantë-telekomandë.

- Mos përdorni pastru-es gërryes ose skra-per të mprehtë metalik për të pastruar xhamin e derës së furrës dhe sipërfaqe të tjera pasi ato mund të gërvishtin sipërfaqen, e cila mund të rezultojë në krisjen e xhamit apo dëmtimin e sipërfaqes.

- Mos përdorni pastrues me avull për pastrimin e pajisjes.

- Pajisja juaj është prodhuar në përputhje me të gjitha standardet e aplikueshme dhe rregulloret vendore dhe ndërkombëtare.

- Mirëmbajtja dhe puna riparuese duhet të bëhet vetëm nga teknikë të shërbimit të autorizuar. Instalimi dhe puna riparuese që kryhet nga teknikë të paautorizuar mund t'ju rrezikojë. Eështë e rrezikshme të ndryshoni apo modifikoni specifikimet e pajisjes në çdolloj mënyre.

• Para instalimit, sigurohuni që kushtet lokale të shpërndarjes (natyra e gazit dhe presioni i gazit ose tensionit të energjisë elektri- ke dhe frekuenca) dhe kërkesat e pajisjes përputhen. Kërkesat për këtë pajisje janë të deklaruara në etiketë.
• VINI RE: Kjo pajisje është projektuar vetëm për gatim dhe është menduar vetëm për përdorim shtëpiak të brendshëm dhe nuk duhet të përdoret për ndonjë qëllim tjetër, ose në ndonjë kërkesë tjetër, të tilla si për përdorim jo-shtëpiak apo në një mjedis komercial apo për ngrohje ambienti.
• Janë marrë të gjitha masat e mundshme të sigurisë për të garantuar sigurinë tuaj. Duke qenë se xhami mund të thyhet, ju duhet të jeni të kujdesshëm gjatë pastrimi për të shmangur gërvishtjet. Shmangni goditjet apo trokitjet mbi xham me aksesorët.
• Sigurohuni që kordoni furnizues nuk ka ngecur diku gjatë instalimit. Nëse kablloja furnizues është e dëmtuar, ajo duhet të zëvendësohet nga prodhuesi, agjenti i saj i shërbimit apo nga persona të kualifikuar në mënyrë të ngjashme për të parandaluar ndonjë rrezik.

Paralajmërime mbi instalimin

• Mos e përdorni pajisjen para se ajo të instalohet plotësisht.
• Pajisja duhet të instalohet nga një teknik i autorizuar dhe të vihet në përdorim. Prodhuesi nuk është përgjegjës për çdo dëm që mund

të shkaktohet nga vendosja e ga- buar dhe instalimi nga persona të paautorizuar.

- Kur ju shpaketoni pajisjen, sigurohuni që ajo nuk është dëmtuar gjatë transportit. Në rast të ndonjë defekti; mos e përdorni pajisjen dhe kontaktoni menjëherë një agjent të kualifikuar të shërbimit. Duke qenë se materialet e përdorura për paketim (najloni, staplers, polisteroli ... etj) mund të kenë efekte të dëmshme për fëmijët, ato duhet të mblidhen dhe të hiqen menjëherë.

- Mbroni pajisjen tuaj ndaj efekteve atmosferike. Mos e ekspozoni atë nën efekte të tilla si dielli, shiu, bora etj.

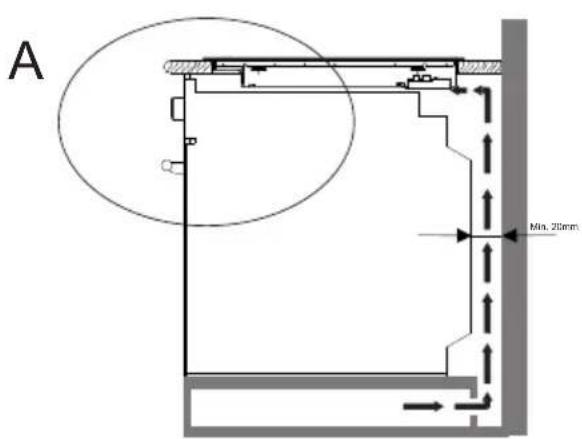

- Materialet përreth e pajisjes (kabinet) duhet të jenë në gjendje të përballojnë një temperaturë prej min.100 ° C . Temperatura e sipërfaqes së poshtme të pllakës rritet gjatë funksionimit. Prandaj, një pllakë duhet të instalohet nën produkt.

• Gjatë përdorimit

• Mos vendosni materiale të ndezshme ose të djegshme, në ose në afërsi të pajisjes kur ajo është duke punuar.
• Mos e lini pa mbikqyrje tenxheren ndërsa gatuani me vajra të ngurtë apo të lëngshëm. Ato mund të marrin zjarr në kushtet e ngrohjes ekstreme. Asnjëherë mos derdh ujë mbi të flakët që janë shkaktuar nga vaji. Mbuloni tiganin ose fritezën me kapakun e vet në mënyrë që të mbyten flakët që janë shkaktuar në këtë rast dhe

fikni sobën.

• Gjithmonë vendosni tiganin në qendër të zonës së gatimit dhe ktheni dorezat në një pozicion të sigurt ë në mënyrë që ato nuk mund të rrëzohen apo të përthyhen.
• Në qoftë se ju nuk do të përdorni pajisjen për një kohë të gjatë, hiqeni nga priza. Fikeni edhe çelësin kryesor. Gjithashtu, kur ju nuk e përdorni pajisjen, mbyllni valvolën e gazit.
• Sigurohuni që çelësat e kontrollit të pajisjes janë gjithmonë në pozicionin "0" (stop) kur ajo nuk përdoret.

Gjatë pastrimit dhe mirëmbajtjes

• Gjithmonë fikeni pajisjen para veprimeve të tilla si pastrimi apo mirëmbajtja. Ju mund ti bëni këto pas fikjes së pajisjes apo duke fi-kur çelësin kryesor.
• Mos hiqni çelësat e kontrollit për të pastruar panelin e kontrollit.
• PËR TË RUAJTUR EFIKA-SITETN DHE SIGURINË E PAJISJES TUAJ NE JU REKOMANDOJMË QË GJITHMONË TË PËRDORNI PJESËORIGJINALE DHE NË RAST NEVOJE TË KONTAKTONI VETËM AGJENTIN E AUTORIZUAR TË SHËRBIMIT.

PËRSHKRIMI I PLLAKËS

I nderuar klient,

Ju lutemi lexoni udhëzimet në këtë manual përdorimi para se të përdorni furrën dhe ruajeni si referencë për të ardhmen.

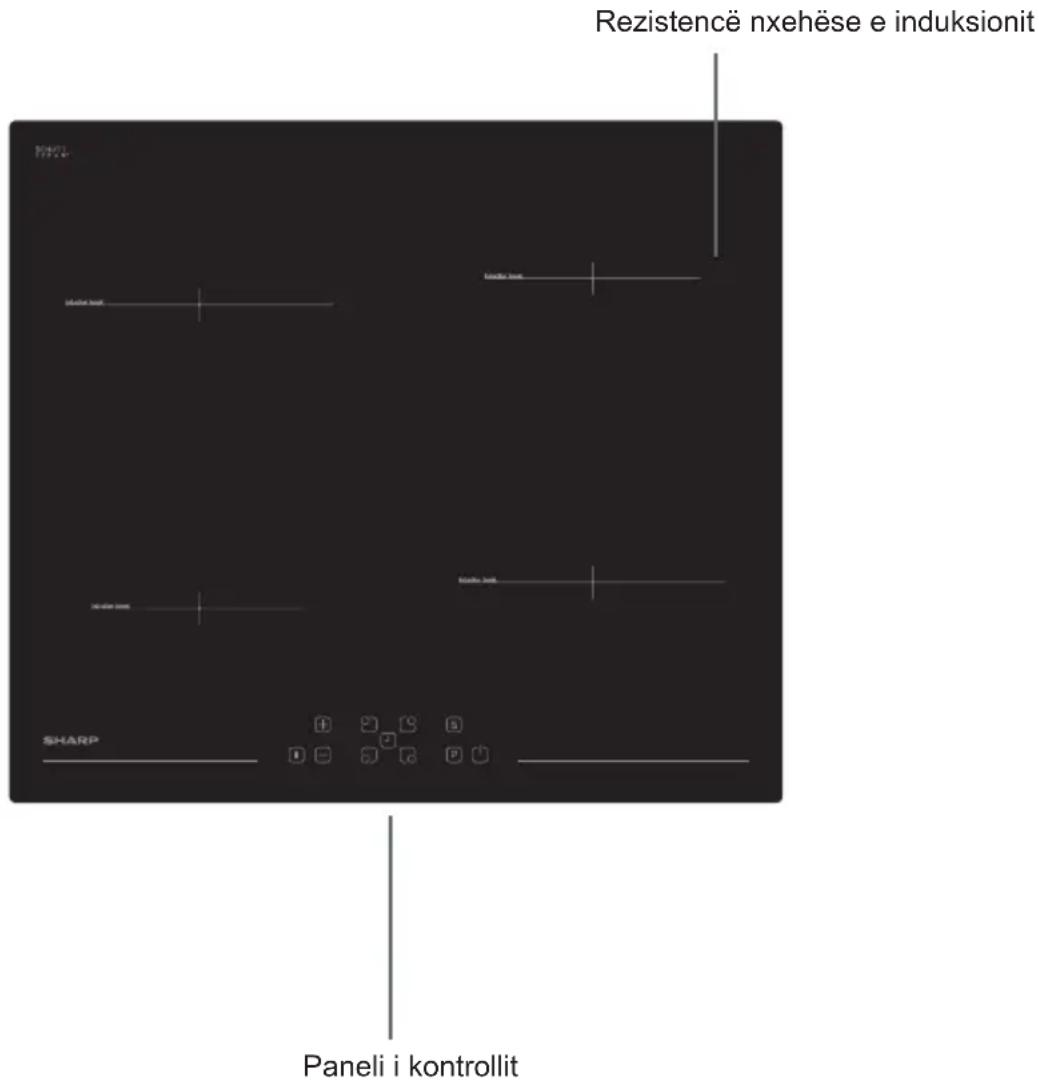

Sipërfaqe gatimi për 4 vatra:

Shënim: Pamja vizuale e pllakës tuaj ndoshta është ndryshe nga modeli i treguar më sipër për shkak të konfigurimit të saj.

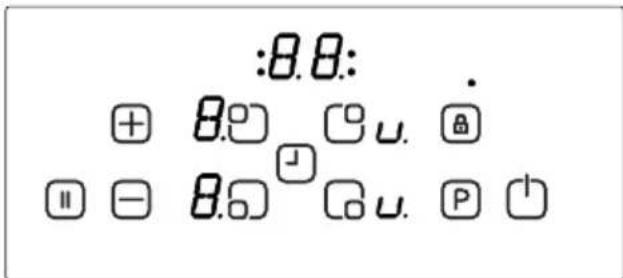

Panel kontrolli për 4 vatra :

1- Rrisni regjistrimin e ngrohjes/kohëmatës

Treguesi i vatrës

3- Selektimi i vatrës majtas lart

Treguesi i kohëmatësit

5- Selektimi i vatrës djathas lart

Bİlokimi i çelësit

Treguesi i bllokimit të çelësit

8- Pushimi Smart

9- Ulni regjistrimin e ngrohjes/kohëmatës

10- Selektimi i vatrës majtas poshtë

11- Kohëmatës

12- Selektimi i vatrës djathtas poshtë

13- Boost

14- Ndezur/Fikur

PËRDORIMI I PAJISJES

Përdorni zonat e gatimit me induksion me enë gatimi të përshtatshme.

Pasi është aplikuar tensioni i rrymës elektrike, të gjithë ekranet janë të ndezura për një moment. Kur kjo kohë mbaron, pllaka është në modalitetin stand-by mode dhe është gati për funksionim.

Vatra është e kontrolluar me sensorë elektronik të cilët vihen në funksionim nga prekja e sensorëve të lidhura me të. Çdo aktivizim sensori pasohet nga një sinjal zanor (sirenë).

Ndezja e pajisjes:

Ndizni pllakën duke prekur çelsin NDEZUR/FIKUR 📋 Të gjitha vatrat tregojnë një "0" statike dhe pikat djathtas poshtë pulsojnë. (Nëse është zgjedhur një zonë- jo gatimi brenda 20 sekondave, pllaka do të fiket automatikisht.)

Fikja e makinerisë:

Fikni pllakën në çdo kohë duke shtypur 📋. Butoni NDEZUR/FIKUR ka gjithmonë prioritet në funksionin e fikjes.

Ndezja e zonave tnave të gatimit:

Prekni butonin selektues të vatrës që Ju dëshironi për të gatuar. Ka një tregues pike statike mbi ekranin e vatrës së zgjedhur dhe pika pulsuese në të gjitha vatrat e tjera shuhet.

Zgjidhni rregullatorin e temperaturës duke përdorur butonin e regjistrimit të nxehtësisë në rritje +ose butonin e regjistrimit të nxehtësisë në zbritje -Rezistenca tani është gati për të gatuar mbi të Për kohë më të shpejtë zierjeje, zgjidhni nivelin e dëshiruar të gatimit dhe më pas prekni butonin P për të aktivizuar funksionin Boost.

Fikja e zonave të gatimit:

Zgjidhni elementin që dëshironi të fikni duke shtypur butonin e lidhur me regjistrimin e nxehtësisë në rritje

Duke përdorur çelësin ☐ zbrisni temperaturën tek "0".

(Gjithashtu duke përdorur çelësat + dhe ▶ njëkohësisht temperatura kthehet në " 0 ")

Nëse zona e gatimit është e nxehtë, do të shfaqet në ekran "H" në vend të "0".

Fikja e të gjitha zonave të gatimit:

Për të fikur të gjitha zonat e gatimit në të njëjtën kohë, prekni çelësin 📋.

Në modalitetin stand-by, shfaqet një "H" në të gjitha zonat e gatimit që janë të nxehta.

Treguesi i nxehtësisë së mbetur:

Treguesi i nxehtësisë së mbetur tregon se xhami qeramik ka një temperaturë të rrezikshme nëse e prek në perimetrin e zonës së gatimit.

Pas fikjes së zonës së gatimit, ekrani përkatës tregon "H" derisa temperatura e zonës së caktuar të gatimit është në një nivel jo-kritik.

Siguria e funksionit të fikjes:

Çdo zonë gatimi do të fiket pas një kohe funksionimi maksimale të përcaktuar nëse regjistrimi i ngrohjes nuk është modifikuar. Çdo ndryshim në zonën e gatimit e shtyn pas kohën maksimale të funksionimit me vlerën fillestare të kufizimit të kohës operative. Koha maksimale operative varet nga niveli zgjedhur temperaturës.

Prisni derisa të zhduket 'F' për të gjitha zonat, ndizni pllakën duke e prekur dhe vazhdoni përdorimin.

Regjistrimi i ngrohjes	Siguria e fikjes më pas
1 - 2 6 orë
3 - 4 5 orë
5 4 orë
6 - 9 1,5 orë

Bllokuesi për fëmijët:

Pasi keni aktivizuar kontrollin, funksioni i bllokimit për fëmijët mund të aktivizohet. Për të aktivizuar bllokuesin e fëmijëve, njëkohësisht aktivizoni çelësin e regjistrimit të nxehtësisë në rritje + dhe çelësin e nxehtësisë në zbritje dhe pastaj aktivizoni përsëri çelësin e nxehtësisë në rritje + "L" që nënkupton BLLOKUAR do të shfaqet në të gjitha ekranet e vatrave dhe kontrolli nuk mund të ndryshohet. (Në qoftë se një zonë gatimi është në gjendje të nxehtë, "L" dhe "H" do të shfaqen të alternuara.)

Vatra do të mbetet në një gjendje të mbyllur derisa ajo të zhbllokohet, edhe në qoftë se kontrolli ka qenë i fikur dhe i ndezur.

Për të çaktivizuar bllokuesin për fëmijët, së pari aktivizoni pllakën. Njëkohësisht aktivizoni çelësin para për nxehtësinë në rritje ⚠ dhe çelësin për nxehtësinë në zbritje ⏰ dhe më pas aktivizoni çelësin e nxehtësisë

në zbritje sèrish. "L" nuk do të jetë më mbi ekran dhe pllaka do të fiket."

Bblokimi i çelësit

Funksionaliteti i bllokimit të çelësit është për bllokimin dhe e vendos pajisjen në një modalitet kursimi gjatë veprimit. Modifikimet me prekje si për shembull rritja e gradimeve të ngrohjes apo të tjera nuk duhet të jenë të mundura. Kjo është e mundur vetëm për të fikur pajisjen.

Funksioni i bllokimit është aktiv, nëse butoni i bllokimit të çelësit 📁 është shtypur të paktën 2 sek. Ky veprim do të bëhet i ditur me një zhurmë. Pas veprimit të suksesshëm të më shumë se 2 sekonda,treguesi i bllokimit të çelësit ndriçon dhe vatra është bllokuar.

Funksioni i kohëmatësit

Funksioni i kohëmatësit realizohet në dy versione:

Kohëmatës me kujtesë minutash (1..99 min):

Kohëmatësi me kujtesë minutash

mund të aktivizohet nëse zonat e gatimit janë të fikura. Ekrani i kohëmatësit tregon "00" me një pikë pulsuese.

Prekni çelësin e regjistrimit të kohëmatësit + për të rritur kohën apo prekni për të ulur kohën. Gama e rregullimit është mes 0 dhe 99 minuta. Nëse nuk ka asnjë veprim brenda 10 sekondave, kohëmatësi me kujtesë minutash do të regjistrohet dhe pika pulsuese do të zhduket. Pasi është regjistruar kohëmatësi, koha është në zbritje sipas rregullimit.

Kur koha mbaron, dëgjohet një sinjal dhe ekrani i kohëmatësit pulson. Sinjali zanor do të ndalet automatikisht pas 30 sekondash dhe/ose duke aktivizuar çfarëdo çelësi.

Kohëmatësi me kujtesë minutash mund të ndryshohet ose të fiket në çdo kohë duke aktivizuar çelësin e rritjes së kohës the/ose çelësin e uljes së kohës Fikja e pllakës duke prekur në çdo kohë do të fik gjithashtu kohëmatësin me kujtesë minutash.

Kohëmatësi i zonës së gatimit (1..99 min):

Kur pllaka është e ndezur, një kohëmatës i pavarur mund të programohet për çdo zonë gatimi.

Zgjidh një zonë gatimi, pastaj zgjidhni vendosjen e temperaturës dhe në fund aktivizoni regjistrimin e kohëmatësit me çelës 📁 , kohëmatësi mund të programohet si një funksion fikjeje për një zonë gatimi. Rreth kohëmatësit janë vendosur katër LED. Këto tregojnë se për cilën zonë gatimi është aktivizuar kohëmatësi.

10 sekonda pas aktivizimit të fundit, ekrani i kohëmatësit ndryshon tek kohëmatësi që përfundon në vijim (në rast të programimit për më shumë se 1 zonë gatimi).

Kur kohëmatësi ka mbaruar, dëgjohet një sinjal dhe ekrani i kohëmatësit tregon statikisht "00", LED i kohëmatësit të zonës së caktuar të gatimit pulson. Zona e programuar gatimit do të fiket dhe "H" do të shfaqet në ekran nëse zona e gatimit është e nxehtë.

Sinjali zanor dhe pulsimi i LED-it të kohëmatësit do të ndalen automatikisht pas 30 sekondash dhe/ose duke aktivizuar çfarëdo butoni.

Sinjalizues :

Ndërsa vatra është në veprim, aktivitetet në vijim do të sinjalizohen me anë të një zileje:

Aktivizimi normal i çelësit me një sinjal të shkurtër zanor

Funksionimi i vazhdueshëm i çelësave gjatë një periudhe më të gjatë kohore (10 sekonda) me një sinjal më të gjatë, të përhershëm.

Funksioni Boost :

Duhet të zgjidhet një zonë gatimi, niveli i gatimit të vendoset në "nivel të dëshiruar të gatimit" dhe çelësi P(Boost) duhet të shtypet përsëri.

Funksioni Boost mund të aktivizohet nëse moduli i induksionit pranon vendosjen në këtë zonë gatimi Nëse funksioni Boost është aktiv , në ekranin përkatës do të shfaqet një "P".

Duke aktivizuar Boost mund të tejkalohet fuqia maksimale dhe do të aktivizohet menaxhimi i integruar i energjisë.

Reduktimi i nevojshëm i fuqisë është treguar me pulsimin e ekranit të zonës korresponduese të gatimit. Pulsimi është aktiv për 3 sek. dhe lejon përshtatje të mëtejshme të regjistrimeve para reduktimit të energjisë.

Funksioni i vlimit\*\*

Ky funksion siguron zierjen e ujit dhe e mban atë afër pikës së vlimit. Për të aktivizuar funksionin e vlimit prekni dy herë butonin përzgjedhës të ngrohësit. Kur funksioni i vlimit është aktiv, ekrani

i lidhur me të tregon 'b'. Pas vlimit të ujit, pllaka jep një sinjal bip, ky sinjal tregon që vlimi përfundoi lëvizja vorbulluese vazhdon.

Ekrani i vatrës djathtas pas tregon funksionin e vlimit

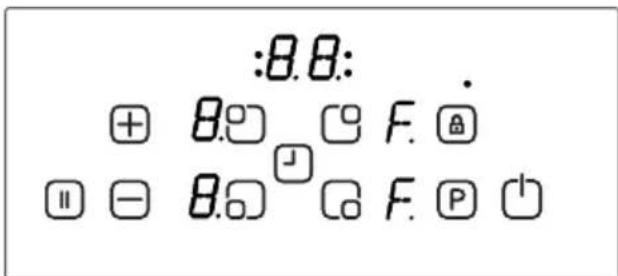

Funksioni i tiganisjes

Ky funksion siguron tiganisje me vaj në rreth 160 ° C. Për të aktivizuar funksionin e tiganisjes prekni çelësin selektues të vatrës tri herë. Kur

funksioni i tiganisjes është aktiv, ekrani i lidhur me të tregon 'F'. Pllaka jep një sinjal bip pas pak kohe. Ky sinjal tregon që vaji është gati për tiganisje. Ekrani i vatrës djathtas para tregon funksionin e tiganisjes

Funksioni i ruajtjes së ngrohjes \*\*

Ky funksion siguron që gatimi të mbahet automatikisht afër 50°C. Për të aktivizuar funksionin e ruajtjes së ngrohjes, prekni çelësin përzgjedhës të vatrës katër herë. Kur funksioni i ruajtjes së ngrohjes është aktiv, ekrani i lidhur me të tregon 'u'.

Ekrani i vatrës djathtas pas tregon funksionin e ruajtjes së ngrohjes

Funksioni i shkrirjes së çokollatës

Ky funksion siguron që çokollatë e shkrirë apo të ngjashme të ruhen automatikisht afër 40°C .Për të aktivizuar funksionin e shkrirjes së çokollatës, prekni çelësin përzgjedhës të vatrës pesë herë. Kur funksioni i shkrirjes së çokollatës është aktiv, ekrani i lidhur me të tregon 'c'.

Ekrani i vatrës djathtas para tregon funksionin e shkrirjes së çokollatës ** Kjo performancë dhe koha mund të ndryshojnë sipas sasisë së ushqimit dhe cilësisë së tiganit.1,5 litër ujë dhe 0,5 litër vaj japin performancën më të mirë të gatimit me këto funksione.

Pushimi Smart

Pushimi Smart, kur aktivizohet, zvogëlon fuqinë e të gjitha vatrave që janë ndezur.

Nëse ju më pas çaktivizoni pushimin Smart, vatrat do të rikthehen automatikisht në nivelin e mëparshëm. Nëse pushimi Smart nuk është i çaktivizuar, vatra e gatimit do të fiket pas 30 minutash.

Prekni ( ☐ ) për të aktivizuar pushimin Smart. Fuqia për vatrën (vatrat) e aktivizuara do të reduktohet në nivelin 1 dhe "Il" do të shfaqet në të gjitha ekranet.

Prekni (☐) sërisht për të çaktivizuar pushimin Smart. . "Il" do të zhduket dhe vatrat tani do të punojnë në nivelin e përcaktuar më parë.

• Përdorni enë gatimi me bazament të sheshtë, të trashë që janë të të njëjtit diametër si vatra. Kjo do të ndihmojë në reduktimin e kohës së gatimit.
• Enët prej çeliku, çeliku të emaluar, gize dhe çeliku inoks (nëse emërtohet në mënyrë adekuate nga prodhuesi) do t'ju japin rezultatet më të mira.
• Enët prej çeliku të emaluar ose alumini ose me funde bakri mund të shkaktojnë një mbetje metalike të grumbulluar mbi vatër. Nëse lihen aty, bëhet e vështirë për ti hequr. Pastroni vatrën pas çdo përdorimi.
• Ena e gatimit është e përshtatshme për induksion nëse ka një magneti në fund të enës.
• Enët e gatimit duhet të vendosen në qendër mbi zonën e gatimit. Në qoftë se nuk është vendosur si duhet, shfaqet në ekran.
• Kur përdorni tiganë të caktuar, ju mund të dëgjoni zhurma të ndryshme nga tiganët, kjo është për shkak të dizajnit të tiganëve dhe nuk ndikon në performancën apo sigurinë e vatrës.

KORREKTE

E GABUAR

E GABUARE

GABUAR

Kursim Energjie

• Zonat e gatimit me induksion përshtaten automatikisht me madhësinë e fundit të enëve të gatimit deri në një kufi të caktuar. Megjithatë pjesa magnetike e fundit të enëve të gatimit duhet të ketë një diametër minimal në varësi të madhësisë të zonës së gatimit.
  · Vendoseni enën e gatimit në zonën e gatimit para se ta ndizni atë. Nëse është ndezur para se ta vini enën e gatimit, zona e gatimit nuk do të veprojë dhe do të shfaqet në ekranin e kontrollit.
• Përdorni një kapak për të reduktuar kohën e gatimit.
• Kur lëngjet fillojnë të ziejnë, reduktioni rregullimin e temperaturës.
• Minimizoni sasinë e lëngut ose yndyrës për të reduktuar kohët e gatimit.
  · Përzgjidhni regjistrimin e duhur të temperaturës për aplikimet e gatimit.

Shembuj të aplikimeve të gatimit

Informacioni i dhënë në tabelën e mëposhtme është vetëm për udhëzim.

Regjistrime P	Përdorimi për
0	Rezistenca fikur
1 3	Njoftim delikat
4 - 5	Zhurmë e lehtë, njoftim i ngadaltë
6 - 7	Ringrohje dhe zierje e shpejtë
8	Zierje, mpiksje dhe tharje
9	Nxehje maksimale
P	Funksioni Boost

Këshilla për pastrim

• Mos përdorni peceta gërryese, pastrues gërryes, pastrues aerosol ose objekte të mprehta për të pastruar sipërfaqet e vatrës.
  · Për të hequr ushqimin e djegur, thitheni atë me një leckë të lagur dhe lajeni me pastrues të lëngshëm.
• Ju mund të përdorni një kruese për pastrimin e ushqimit apo mbetjeve. Ushqimet ngjitëse duhet të pastrohen menjëherë kur derdhen, para se xhami të ftohet.
  · Kini kujdes të mos gërryeni silikonin e vendosur në skajet e xhamit ndërsa jeni duke përdorur një kruese.
• Kruesja ka një brisk, prandaj, ajo duhet të mbahet larg nga fëmijët.
  · Përdorni pastrues të veçantë për vatër qeramike, ndërkohë që ajo është e ngrohtë për tu prekur. Shpëlani dhe fshini me të thatë me një leckë të pastër apo peshqir letre.

INSTALIMI I PAJISJES

KUJDES:

Lidhja elektrike e kësaj pllake duhet të kryhet nga një personel i autorizuar i shërbimit ose nga një elektricisti të kualifikuar, sipas udhëzimeve në këtë udhëzues dhe, në përputhje me rregulloret aktuale. Në rast të ndonjë dëmi që ndodh si rezultat i lidhjes apo instalimit të gabuar, garancia nuk do të jetë e vlefshme. Kjo pajisje duhet të tokëzohet.

Siguria gjatë instalimit

• Çdo sipërfaqe e varur duhet të jetë të paktën 65 cm mbi sobë.
• Ventilatorët e zgjatur duhet të montohen në përputhje me udhëzimet e prodhuesit.
• Muri në kontakt me pjesën e pasme të vatrës duhet të jetë bërë nga materiale rezistente ndaj zjarrit.
  ·Gjatësia e kabllos të energjisë nuk duhet të tejkalojë 2 metra.

Montimi i një pllake në një sipërfaqe pune

• Vatra mund të futet në çdo platformë pune me kusht që ajo të jetë rezistente ndaj nxehtësisë deri në të paktën 90°C.
• Krijo një hapje me dimensionet e treguara në foton më poshtë dhe në faqen tjetër.
• Vatrat me induksion mund të vendosen në platforma deri 25 deri 40 mm të trasha.

Aplikoni shiritin e njëanshëm vetëngjitës përgjatë gjithë cepit të ulët të sipërfaqes së gatimit përgjatë cepit të jashtëm të panelit të xhamit qeramik. Mos e tërhiqni për ta zgjatur.

Vidhos 4 kapset fiksuese të platformës së punës në muret anësore të produktit

Realizimi i një lidhje elektrike

Përpara se të bëni një lidhje, kontrolloni që: Tensioni i rrymës elektrike është i njëjtë me atë të kuotuar në pllakën e cila ndodhet në pjesën e pasme të vatrës tuaj.

Qarku mund të mbështesë ngarkesën e pajisjes (shih pllakën e specifikimeve).

Furnizimi me energji elektrike ka tokëzim, që është në përputhje me dispozitat e rregullave të tanishme dhe është në gjendje të mirë pune.

Kutia e siguresës duhet të jetë lehtësisht të arritshme pasi vatra të jetë instaluar.

Nëse nuk ka qark të dedikuar për pllakën dhe çelës sigurese, ato duhet të instalohen nga një elektricist i kualifikuar përpara se të lidhet vatra.

Një kabllo i miratuar i përshtatshëm duhet të jetë i lidhur nga Njësia e Konsumatorit (kutia kryesore e siguresave) dhe të jetë i mbrojtur nga vetë sigure-sa 50amp ose Micro Circuit Breaker (MCB). Elektricisti duhet të sigurojë një ndërfutje të gjithë çelsave dhe poleve, i cili çaktivizon dy linja (direkte) dhe përçuesit neutral me një ndërprerës kontakti prej të paktën 3,0 mm.

Çelësi i ndërfutur duhet të montohet në murin e kuzhinës, mbi sipërfaqen

e punës dhe në anën e vatrës, jo mbi të, në përputhje me rregulloret IEE. Lidheni çelësin e ndërfutur me një kuti kryqëzim, e cila duhet të montohet në mur rreth 61 cm (24 inç) mbi nivelin e dyshemesë dhe prapa vatrës. Vetëm atëherë mund të lidhet kablloja e furnizimit me energji elektrike e vatrës. Lidhni një fund në kutinë kryq dhe lidhni fundin tjetër në furnizuesin me rrymë të vatrës, e cila është e vendosur në pjesën e pasme të vatrës. Hiqni kapakun e kutisë lidhëse të energjisë dhe instaloni kabllon, në përputhje me diagramin e lidhjeve.

Kablloja e furnizimit me energji elektri- ke duhet të jetë e pozicionuar larg nga burimet e ngrohjes direkte. Nuk duhet të ketë një temperaturë më tepër se 50°C mbi temperaturën e dhomës.

Kjo pajisje përputhet me direktivat e BE-s si në vijim:

-2006/95/EC Direktiva e voltazhit të ulët
-2004/108/EC EMC Direktivë
-93/68/EEC CE Direktiva shenjuese

3x2,5 mm² 220V\~
3×2.5 mm² 230V\~
3x2.5 mm² 240V\~

5x1,5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1.5 mm² 415V 3N\~

Për pllakat qeramike të integruara, kabillo duhet të jetë H05VV-F 3X2,5 mm² 60227 IEC 53 ••. Ju do të gjeni diagramin e lidhjeve në anën e pasme të pajisjes tuaj.

kapset fiksuese të platformës së punës

KODI I GABIMIT

Nëse ka ndonjë defekt, kodi i defektit do të shfaqet në ekranet e vatrave.

E1 Ventilatori ftohës është jo aktiv, kontaktoni agjentët e autorizuar për servisim.
E3 Rryma e furnizuar është mbi vlerat e specifikuara, fikni vatrën duke prekur ,prisni derisa “H” të zhduket për të gjitha zonat, ndizni vatrën duke prekur dhe vazhdoni

ta përdorni. Nëse shfaqet përsëri injëjti defekt, kontaktoni agjentët e autorizuar

për servisim.

E4 Frekuenca furnizuese është ndryshe nga vlerat e specifikuara, fikni vatrën duke prekur 📋 , prisni derisa “H” të zhduket për të gjitha zonat, ndizni vatrën duke prekur 📋 dhe vazhdon ta përdorni. Nëse i njëjti defekt shfaqet sërish, hiqeni nga priza fikur/ndezur, ndizni vatrën duke prekur 📋 vazhdoni përdorimin.Nëse shfaqet përsëri i njëjti defekt, kontaktoni agjentët e autorizuar për servisim.
E5 Temperatura brenda furrës është shumë e lartë, fikni vatrën duke prekur lërini vatrat të ftohen.
E6 Defekt komunikimi midis kontrollit me prekje dhe vatrave, kontaktoni agjentët e autorizuar për servisim.
E7 Sensori i temperaturës së bobinës nuk është aktiv, kontaktoni agjentët e autorizuar për servisim.
E8 Sensori i temperaturës së ftohësit nuk është aktiv, kontaktoni agjentët e autorizuar për servisim.
E9 Defekt në kalibrim, kontaktoni agjentët e autorizuar për servisim.

съдържание:
