Produkttype	Fritstående komfur
Mærke	Sharp
Model	KH-6I19FT00
Bredde	600 mm
Højde	850 mm
Dybde	600 mm
Vægt	55 kg
Energikilde	Gas (kogesektion) + Elektrisk (ovn)
Kogesektionstype	Gasblus med automatisk tænding
Antal blus	4
Ovntype	Elektrisk varmluftsovn
Ovnkapacitet	65 liter
Ovnfunktioner	Konventionel, Grill, Varmluft, Optøning
Rengøring	Nem rengøring med emaljeindvendig, aftageligt ovnglas
Sikkerhedsfunktioner	Flammesikring på blus, børnesikring, automatisk slukning
Energiklasse	A (ovn)
Elektrisk forsyning	220-240 V, 50/60 Hz
Gastilslutning	Naturgas (omstillelig til flaskegas)
Medfølgende tilbehør	Ovnrist, bageplade, grillpande
Reservedele tilgængelighed	Sharp autoriserede servicecentre
Garanti	2 år (arbejde og dele)

Ofte stillede spørgsmål - KH-6I19FT00 SHARP

Hvordan tænder jeg gasblusene på mit Sharp KH-6I19FT00 komfur?

Tryk og drej den tilsvarende knap til tændpositionen (markeret med et gnistsymbol) mens du holder den nede i et par sekunder, indtil flammen vises. Slip knappen efter tænding. Hvis blusset ikke tænder, kontroller gasforsyningen eller tænderen.

Hvad skal jeg gøre, hvis ovnen ikke bliver varm?

Sørg for, at ovnen er korrekt tilsluttet strømforsyningen, og at timeren er indstillet. Kontroller, om ovnfunktionsvælgeren og termostatknappen er drejet til de ønskede indstillinger. Hvis problemet fortsætter, kan varmelegemet være defekt – kontakt Sharp service.

Hvordan rengør jeg ovnens inderside?

Brug et mildt rengøringsmiddel og en blød klud. Undgå skuremidler. Til genstridige pletter, brug en ikke-slibende ovnrenser og følg produktets anvisninger. Ovndøren kan fjernes for lettere rengøring ved at åbne den helt og løfte den af hængslerne.

Kan jeg bruge komfuret med flaskegas (LPG)?

Ja, komfuret kan omstilles til flaskegas. Du skal udskifte dyseindsatserne på blussene og justere gastrykket. Se installationsvejledningen for instruktioner eller kontakt en kvalificeret tekniker.

Hvad er den maksimale ovntemperatur?

Den maksimale ovntemperatur er 250°C. Overskrid ikke denne indstilling for at undgå at beskadige apparatet eller skabe brandfare.

Hvordan aktiverer jeg børnesikringen?

Tryk og hold børnesikringsknappen (hvis monteret) i 3 sekunder, indtil en indikatorlampe tændes. For at deaktivere, tryk og hold igen. Denne funktion forhindrer utilsigtet betjening af ovn og kogesektion.

Hvorfor brænder flammen på kogesektionen ujævnt?

Ujævne flammer kan skyldes tilstoppede blusåbninger. Rens blusdæksler og åbninger med en nål eller tandstik. Sørg også for, at blusset sidder korrekt, og at gasforsyningen er tilstrækkelig.

Hvor ofte skal jeg udskifte ovnens pære?

Udskift pæren, når den brænder ud. Brug en 300°C varmebestandig pære (typisk 25W, E14 fatning). Sluk for strømforsyningen før udskiftning, og lad ovnen køle af.

Hvor kan jeg finde reservedele til mit Sharp komfur?

Reservedele fås gennem Sharp autoriserede servicecentre. Du kan finde dit nærmeste center på Sharp's hjemmeside eller kontakte kundesupport. Brug altid originale dele.

Hvad skal jeg gøre, hvis komfuret lugter af gas?

Sluk straks alle blus og gasforsyningen, luft rummet ud, og betjen ikke nogen elektriske kontakter. Kontakt din gasleverandør eller en kvalificeret gasservicetekniker for at kontrollere for lækager. Brug ikke apparatet, før det er sikkert.

BRUGSANVISNING KH-6I19FT00 SHARP

Sikkerhedsinstruktioner

Beskrivelse af apparatet.

Tilberedningsoverflade og varmelegemernes kontrolpanel

Betjening af apparatet

Tænd og sluk for apparatet

Tænd og sluk for kogezonerne

Smart Pause

Restvarmeindikator

Sikkerheds-slukkefunktion

Børnesikring

Timer-funktion

Summer

Boost-funktion

Råd og tips

Installation af apparatet

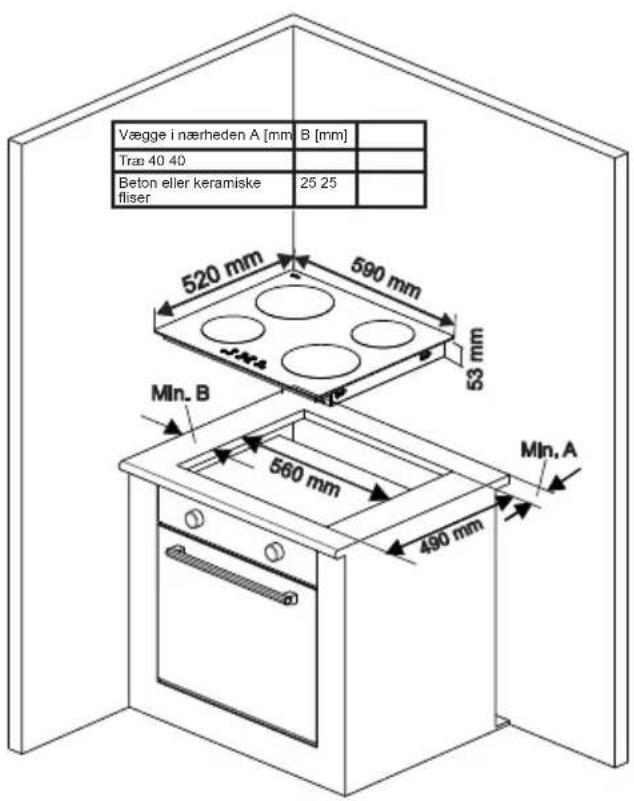

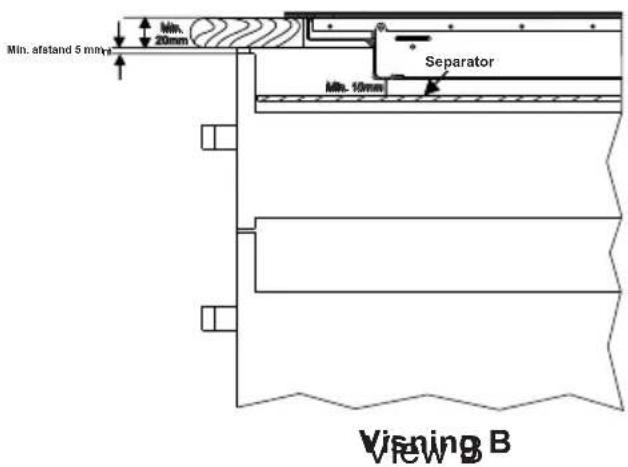

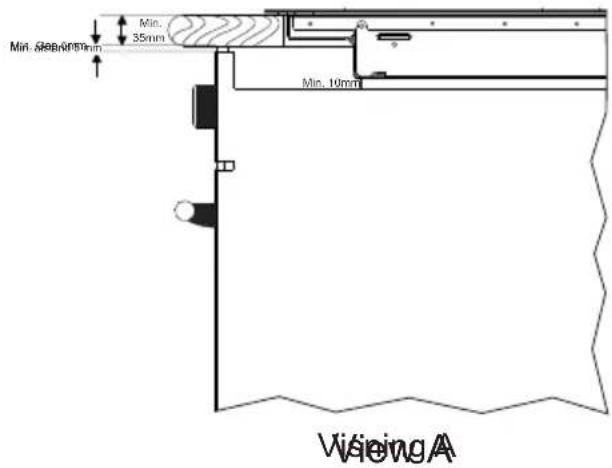

Montering af kogepladen i bordpladen

Udfør tilslutning af el.

Elektrisk tilslutningsdiagram

SIKKERHEDSADVARSLER

LÆS DISSE INSTRUKTIONER OMHY-GGELIGT OG FULDSTÆNDIGT F∅R ANVENDELSE AF APPARATET OG LÆG DEM DEREFTER PÅ ET PRAK-TISK STED SOM REFERENCE, HVIS DET BLIVER N∅DVENDIGT.

DENNE VEJLEDNING ER UDARBEJ-DET TIL FLERE END ÉN MODEL. DIT APPARAT HAR MÅSKE IKKE ALLE DE FUNKTIONER, SOM ER BESK-REVET I DENNE VEJLEDNING. VÆR OPMÆRKSom PÅ DE UDTRYK, SOM HAR TAL TILKYTTET, MENS DU LÆSER BRUGERVEJLEDNINGEN.

Generelle Sikkerhedsadvarsler

- Dette apparat kan bruges af børn i alderen fra 8 år og opefter, samt personer med nedsatte fysiske og mentale evner, nedsat følesans eller manglende erfaring og vi-den, når de er blevet vejledt eller instrueret i maskinens anvendelse på en sikker måde og forstår de involverede risici. Børn skal ikke lege med apparatet. Rengøring og vedligeholdelse skal

ikke udføres af børn uden opsyn.

- ADVARSEL: Apparatetogdetstilgængelige dele bliver varme under brug. Man bør undgå at berøre varmelegemerne. Børn under 8 år skal holdes væk, medmindre de er under konstant opsyn.

- ADVARSEL: Uovervåget madlavning på en kogeplade med fedt eller olie kan være farligt og kan medføre brand. Forsøg ALDRIG at slukke en brand med vand, men sluk for apparatet og dæk flammerne med et låg eller et brandtæppe.

- ADVARSEL: Brandfare: opbevar ikke ting på kogepladerne.

- ADVARSEL: Hvis overfladen er revnet, skal du slukke apparatet for at undgå risiko-

en for elektrisk stød.

- På induktionskogeplader må du ikke anbringe metalgenstande, såsom knive, gafler, skeer og låg på kogezonerne, da de kan blive varme.

- Efter brug af induktionskogeplader skal du slukke varmelegemet på sin kontrol og ikke stole på kogegrejsdetektoren.

- Ved kogeplader med dæksel skal al spild fjernes, inden dækslet tages af. Den varme overflade på kogepladen bør køle af, inden du lukker dækslet.

- Apparatet er ikke be- regnet til at blive bet- jent ved hjælp af en ekstern timer eller separat fjernbetje- ningssystem.

- Anvend ikke krasse, slibende rengøringsmidler eller skarpe metals-

krabere til rengøring af ovnlågens glas og andre overflader. Det kan ridse overfladen, hvilket kan resultere i brud på glasset eller beskadigelse af overfladen.

- Brug ikke damprense-re til rengøring af ap-paratet.

- Apparatet er fremstillet i overensstemmelse med alle gældende lokale og internationale standarder.

- Vedligeholdelse og reparationsarbejde skal udføres af autoriserede serviceteknikere. Installation og reparationer, der bliver udført af ikke-autoriserede teknikere, kan bringe dig i fare. Det er farligt at ændre eller modificere specifikationerne for apparatet på nogen måde.

- Forud for installationen skal du sikre dig, at de lokale distributions-betingelser (gastype og tryk eller elektrisk spænding og frekvens) og apparatets krav stemmer overens. Kravene til dette apparat er beskrevet på mærkatet.

- FORSIGTIG: Dette apparat er kun designet til madlavning og er beregnet til indendørs brug i husstande og må ikke anvendes til andre formål eller i nogen anden sammenhæng, som f. eks. anvendelse uden for hjemmet eller

i kommerciel sammenhæng eller som rumopvarmning.

• Alle mulige sikkerhedsforanstaltninger er taget for at sikre din sikkerhed. Du skal være forsigtig under rengøring ikke at komme til at ridse glasset, da glasset kan revne. Undgå at slå eller banke på glasset med tilbehør.
• Sørg for, at netledningen ikke er kilet fast under installationen. Hvis netledningen er beskadiget, skal den udskiftes af producenten, dennes servicetekniker eller en tilsvarende kvalificeret fagmand for at undgå fare.

• Apparatet må ikke anvendes, før det er færdiginstalleret.
• Apparatet skal installeres af en autoriseret tekniker og gjort klart til brug. Producenten er ikke ansvarlig for nogen skade, der kunne være forårsaget af en forkert placering og installation af uautoriserede personer.
• Når du pakker apparatet ud, skal du sikre dig, at det ikke er beskadiget under transporten. I tilfælde af eventuelle fejl: brug ikke apparatet, og kontakt et autoriseret servicecenter straks. Da materialet, der er brugt til emballering (nylon, hæfteklammer, flamingo etc.) kan forårsage skadelige virkninger på børn, skal det indsamles og fjernes straks.
• Beskyt apparatet mod atmosfæriske effekter. Udsæt det ikke for påvirkninger fra sol, regn

eller sne etc.

- Materialerne, der omgiver apparatet (kabinettet) skal kunne modstå en temperatur på mindst 100 °C. Temperaturen på kogepladens bundplade kan blive varm under brug. Derfor skal der monteres en skillevæg under apparatet.

- Under brugen

• Læg ikke brændbare eller eksplosive materialer på eller i nærheden af apparatet, når det er i brug.
• Forlad ikke kogepladen under madlavning med faste eller flydende olier. De kan antændes under meget kraftig opvarmning. Hæld aldrig vand på flammer, som er forårsaget af olie. Tildæk gryden eller stegepanden med sit låg for at kvæle de opståede flammer, og sluk for kogepladen.
• Placer altid pander midt på kogezonen, og drej håndtaget(ene) i en position, hvor de ikke kan blive skubbet til eller fanget.
• Hvis du ikke skal bruge apparatet i længere tid, skal du fjerne stikket fra stikkontakten. Efterlad hovedafbryderen slukket. Du skal også lukke for gashanen, när apparatet ikke er i brug.
• Sørg for, at apparatets betjeningsknapper står i "0" (stop) positionen, när apparatet ikke bruges.

• Sluk altid for apparatet før arbejde med rengøring eller vedligeholdelse. Du kan udføre arbejderne efter at apparatets stik er fjernet fra stikkontakten eller hovedafbryderen er slået fra.
• Fjern ikke betjeningsknapperne, när kontrolpanelet rengøres.
• FOR AT OPRETHOLDE EFFEK-TIVITETEN OG SIKKERHEDEN AF APPARATET ANBEFALER VI ALTID AT BRUGE ORIGINALE RESERVEDELE OG ALTID AT TILKALDE VORES AUTORISE-REDE SERVICETEKNIKERE, NÅR DER ER BEHOV FOR EN TEKNIKER.

Læs venligst instruktionerne i denne brugervejledning, før du bruger kogepladen, og opbevar den til senere reference.

Kogeoverflade til 4 varmelegemer:

Bemærk: Udseendet af din kogeplade er måske anderledes end modellen vist ovenfor på grund af dens konfiguration.

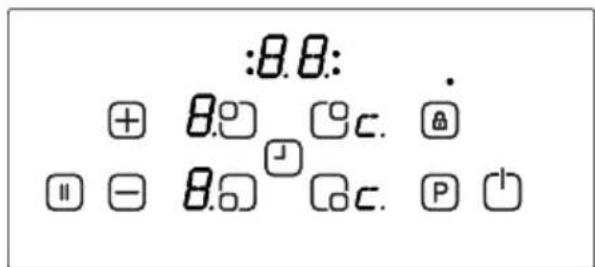

Kontrolpanel til 4 varmelegemer:

1- Forøg varmetrinnet/timeren
2- Varmelegemedisplay
3- Valg af øverste venstre varmelegeme
4- Timer-display
5- Valg af øverste højre varmelegeme
6- Tastaturlås
7- Indikator for tastaturlås

8- Smart pause
9- Reducer varmetrin/timer
10- Valg af nederste venstre varmelegeme
11- Timer
12- Valg af nederste højre varmelegeme
13- Boost
14- Tænd/Sluk

BRUG AF APPARATET

Brug induktionskogezonerne med egnet kogegrej.

Når netspændingen er slået til, vil alle displayene tænde et øjeblik. Derefter er kogepladen i stand-by-tilstand og er klar til brug.

Kogepladen styres med elektroniske sensorer, som virker ved berøring af de tilhørende sensorer. Hver sensoraktivering er efterfulgt af et lydsignal (summer).

Sådan tændes apparatet:

Tænd for kogepladen ved at trykke på tasten ON/OFF 📋 Alle varmelegemedisplayene viser et lysende "0", og den nederste prik til højre blinker. (Hvis der ikke vælges en kogezone inden 20 sekunder, vil kogepladen slukkes automatisk.)

Sådan slukkes apparatet:

Kogepladen slukkes när som helst ved et tryk på 📋.

ON/OFF tasten har altid prioriteret i slukfunktionen.

Sådan tændes der for kogezonerne:

Rør den varmelegemevalgtast, som du ønsker at tilberede mad på. Der er en fast lysende indikation på det valgte varmelegemedisplay, og de blinkende prikker på de andre display slukker.

Vælg temperaturindstillingen ved at bruge Forøg varmetrinstasten eller

Sænk varmetrinstasten ☐. Kogezonen er nu klar til at lave mad på. Vælg det ønskede varmetrin, og tryk derefter på P-tasten for at aktivere boost-funktionen, for derved hurtigst at bringe grydens indhold i kog.

Sådan slukkes kogezonerne:

Vælg den kogezone, du ønsker at slukke ved at trykke på den tilsvarende Forøg varmetrinstast ⊕.

Brug ☐ tasten og skru temperaturen ned til "0". (Du kan også anvende + og - tasterne samtidigt og derved skrue varmetrinnet ned til "0")

Hvis kogezonen er varm, vil et "H" blive vist i stedet for "0".

Sådan slukkes alle kogezonerne:

Tryk på 📋 tasten for at slukke for alle kogezoner på én gang.

I stand-by-tilstand vil et "H" vises på alle kogezoner, der er varme.

Restvarmeindikator:

Restvarmeindikatoren angiver, at den glaskeramiske overflade er meget varm i kogezonens omkreds.

Når kogezonen er slukket, vil det tilsvarende display vise et "H", indtil den tildelte kogezones temperatur har nået et ikke kritisk niveau.

Sikkerheds-slukfunktionen:

Alle kogezoner vil slukkes efter et fastsat længste driftstid, his varmetrinnene ikke ændres. Alle ændringer af kogezoner forlænger den maksimale driftstid med den oprindelige værdi for driftstidens begrænsning. Den maksimale driftstid afhænger af det valgte varmetrin.

Vent indtil 'F' forsvinder i alle zoner. Tænd derefter kogepladen ved at trykke på 📋 og fortsæt brugen.

Varmeindstil-ling	Sikkerheds-sluk efter
1 - 2 6 timer
3 - 4 5 timer
5 4 timer
6 - 9 1,5 timer

Børnesikring:

Efter at have tændt for kogepladen kan børnesikringen slås til. For at slå børnesikringen til, skal du samtidigt trykke på den forreste Forøg varmetrinstast + og sænk varmetrinstast og derefter trykke på Forøg varmetrinstasten + igen. "L" betyder LÅST og vises i alle kogezonedisplay, og kogepladen kan ikke anvendes. (His en kogezone er varm, vil "L" og "H" vises på skift.)

Kogepladen vil forblive låst, indtil den bliver låst op, selv om kogepladen har været slukket og tændt igen.

For at afbryde børnesikringen skal du først tænde kogepladen. Du skal samtidigt trykke på den forreste Forøg varmetrinstast + og Sænk varmetrinstast og derefter trykke på Sænk varmetrins

tasten ☐ igen. "L" vil forsvinde fra displayene, og kogepladen vil blive slukket.

Tastaturlås

Tastaturlåsefunktionen bruges til at blokere og sætte kogepladen i en Sparetilstand under drift. Ændringer ved knaptryk, som f. eks. Hæve et varmetrin og andet er ikke muligt. Det er kun muligt at slukke for apparatet.

Låsefunktionen er aktiv, hvis tastaturlåsknappen 📁 trykkes ned i mindst 2 sekunder. Handlingen bekræftes af summeren. Efter vellykket handling i mere end 2 sek. Vil tastaturlåsindikatoren blinke, og kogepladen er låst.

Timer-funktion:

Minuturet virker, selv om kogezonerne er slukket. Timer-displayet viser "00" med en blinkende prik.

Tryk på timer-indstillingstasten + for at øge tiden eller tryk på for at mindske tiden. Indstillingsområdet ligger mellem 0 og 99 minutter. Hvis der ikke sker noget i 10 sekunder, vil minuturet blive indstillet, og den blinkende prik vil forsvinde. Når minuturet er indstillet, vil tiden tælle

ned i henhold til indstillingen.

Når tiden er gået, lyder et signal, og minuturets display blinker. Lydsignalet standser automatisk efter 30 sekunder og/eller ved tryk på en af tasterne.

Minuturet kan ændres eller afbrydes når som helst ved at trykke på Forøg timer-tasten + og/eller trykke på Sænk timer-tasten -Slukning af kogepladen ved et tryk på når som helst, vil også slukke minuturet.

Kogezone-timer (1..99 min):

Når kogepladen er tændt, kan en individuel timer programmeres til hver kogezone.

Vælg en kogezone. Vælg derefter temperaturindstillingen, og aktivér til sidst timer-indstillingstasten

. Timeren kan programmeres som en Sluk-funktion for en kogezone. Rundt om timeren er der anbragt fire lysdioder. Disse angiver, for hvilken kogezone timeren er aktiveret.

10 sekunder efter den seneste indstilling vil timer-displayet skifte over til den timer, der vil løbe ud næste gang (hvis der er programmeret for mere end én kogezone).

Når timeren er løbet ud, lyder der et signal, og timer-displayet viser "00" fast, og lysdioden for den tildelte kogezone blinker. Den programmerede kogezone slukkes og "H" vises, hvis

kogezonen er varm.

Lydsignalet og den blinkende lysdiode vil standse automatisk efter 30 sekunder, og/eller ved et tryk på en tilfældig tast.

Summer:

Når kogepladen er i brug, bliver følgende aktiviteter signalleret vha. en summer:

Normalt tryk på en tast vil sende et kort lydsignal.

Vedblivende tryk på taster over en længere periode (10 sekunder) vil sende et længere intermitterende lydsignal.

Boost-funktion:

En kogezone skal vælges, et varmetrin skal være indstillet til "ønskede madlavningsniveau" og P (Boost)-tasten skal der trykkes på igen.

Boost-funktionen kan aktiveres, hvis induktionskogepladen accepterer indstillingen for denne kogezone. Hvis Boost-funktionen er aktiv, vises et „P“ i det tilsvarende display.

At aktivere Boost-funktionen kan overstige den maksimale effekt og den integrerede strømstyring vil blive aktiveret.

Den nødvendige reduktion af strømforbrug bliver vist ved at det tilsvarende kogezone-display vil blinke. Det blinker i 3 sekunder og tillader yderligere tilpasning af indstillingerne, inden strømforbruget reduceres.

Kogefunktion\*\*

Denne funktion giver kogende vand, som holdes nær kogepunktet. Der skal trykkes på varmelegemevalgtasten to gange for at aktivere kogefunktionen. Når kogefunktionen er aktiv, vil det tilsvarende display vise et 'b'. Når vandet koger, afgiver kogepladen et bip-signal. Dette signal angiver, at kogepunktet er nået,

Og småkogning er påbegyndt.

Det bageste højre kogezone-display viser kogefunktionen.

Stegefunktion

Denne funktion giver stegeolien en temperatur på ca. 160 °C. For at aktivere stegefunktionen skal der trykkes på Varmelegemevalgtasten tre gange. Når stegefunktionen er aktiv, viser det tilsvarende display et 'F'. Kogepladen afgiver et bip efter et stykke tid. Dette signal angiver at olien er klar til stegning.

Det forreste højre varmelegeme- display angiver stegefunktionen

Denne funktion sørger for, at retten automatisk holdes varm ved ca. 50 °C . For at aktivere Hold varm-funktionen, skal der trykkes på Varmelegemevalgtasten fire gange. Når Hold varm-funktionen er aktiv, viser det tilsvarende display et 'u'.

Det bageste højre varmelegeme- display angiver Hold varm-funktionen.

Denne funktion sørger for, at smeltning af chokolade eller lignende automatisk holdes på ca. 40 °C.

For at aktivere Chokolade smelte-funktionen skal der trykkes på Varmelegemevalgtasten fem gange. Når Chokolade smelte-funktionen er aktiv, viser det tilsvarende display et 'c'.

Det forreste højre varmelegeme- display angiver Chokolade smelte- funktionen.

**Disse er aktive, og tiden kan variere afhængigt af mængden af mad og grydens kvalitet. 1,5 liter vand og 0,5 liter olie giver den bedste ydeevne med disse funktioner.

Smart pause

Smart pause, hvis den er aktiveret, reducerer effekten på alle varmelegemer, som er tændte.

Hvis du slår Smart pause fra igen, vil varmelegemerne automatisk vende tilbage til det tidligere niveau.

Hvis Smart pause ikke bliver slået fra, vil kogepladen slukkes efter 30 minutter.

Tryk på (☐) igen for at slå Smart pause fra igen. "Il" vil forsvinde, og varmelegemerne vil skrues op til det tidligere indstillede niveau.

RÅD OG TIPS

Kogegrej

• Brug tykt, fladt og glatbundet køkkengrej, som har samme diameter som varmelegemet. Dette vil reducere tilberedningstiderne.
• Køkkengrej, der er lavet af stål, emaljeret stål, støbejern og rustfrit stål (hvis de er korrekt mærkede af fabrikanten) vil give de bedste resultater.
• Køkkengrej, der er lavet f emaljeret stål- eller aluminiums- eller kobberbunde kan afsætte metalliske rester på kogepladen. De kan være svære at fjerne, hvis de bliver siddende for længe. Rengør kogepladen efter hver brug.
• Køkkengrej er egnet til induktion, hvis en magnet bliver hængende på bunden af grejet.
• Køkkengrej skal placeres midt på en kogezone. Hvis det ikke er placeret korrekt, vises (don't know what)
• Når du bruger visse pander, kan du få forskellige lyde fra panderne. Dette skyldes konstruktionen af panderne og påvirker ikke ydelsen eller sikkerheden af kogepladen.

RIGTIGT

FORKERT

FORKERTFORKERT

Energibesparelse

• Induktionskogezoner tilpasser sig automatisk tilpasse sig til størrelsen af køkkengrejets bund op til en vis grænse. Den magnetiske del af køkkengrejets bund skal dog have en mindste diameter, afhængigt af størrelsen af kogezonen.
• Anbring køkkengrejet på kogezonen, før der tændes for varmelegemet. Hvis der tændes, inden køkkengrejet er sat på, så virker kogezonen ikke og kontrol-displayet vises.
• Brug låg for at reducere tilberedningstiden.
• Når væsken koger, skal varmetrinnet reduceres.
• Minimer mængden af væske eller fedt for at reducere tilberedningstiden.
• Vælg den korrekte temperatur til madlavningen.

Oplysningerne i det følgende skema er kun vejledende.

Indstillinger Brug i
0	Element slukket
1 - 3	Fin advarsel
4 - 5	Sagte simren, langsom advarsel
6 - 7	Genopvarmning og kraftig simren
8	Kogning, saute-ring og indtørring
9	Maksimum varme
P	Boost-funktion

Tips om rengøring

• Brug ikke slibende svampe, ætsende rengøringsmidler, spraydåser eller skarpe genstande til rengøring af kogepladen.
• Brug en fugtig klud og opvaskemiddel for at fjerne mad, der er brændt på.
• Du kan bruge en skraber til rengøring af fødevarer eller rester. Klistrede fødevarer skal rengøres umiddelbart, när de spildes, för glaspladen er afkølet.
• Pas på ikke at ridse silikonelisterne langs kanterne af glaspladen, når du bruger en skraber.
• Skraberen har et barberblad siddende. Derfor skal den holdes på afstand til børn.
• Brug en speciel keramisk kogepladerenser på glaspladen, mens den stadig er varm. Skyl og tør efter med en ren klud eller papirserviet.

INSTALLATION AF APPARATET ADVARSEL:

Den elektriske tilslutning af denne kogeplade skal foretages af en autoriseret servicetekniker eller en autoriseret elektriker i henhold til instruktionerne i denne vejledning og i overensstemmelse med de gældende lovbestemmelser I tilfælde af eventuelle skader, som opstår på grund af forkert tilslutning eller installation, vil garantien ikke være gyldig. * Dette apparat skal jordforbindes.

• Alle overflader oven over kogepladen skal være mindst 65 cm over kogepladen.
• Emhætte skal være opsat i overensstemmelse med fabrikantens anvisninger.
• Væggen, som er i kontakt med bagsiden af kogepladen, skal være af brandsikkert materiale.
• Netledningen må ikke være længere end 2 meter..

Montering af kogepladen i bordpladen

• Kogepladen kan indsættes i ethvert køkkenbord, forudsat det er varmeresistent op til mindst 90 °C.
• Skab en åbning med de dimensioner, der er vist i billedet nedenfor og på næste side.
• Induktionskogepladen kan bygges ind i 25 til 40 mm tykke bordplader.

- Påfør den ensidige selvklæbende forseglingstape hele vejen rundt om underkanten af kogefladen og langs den ydre kant af det glaskeramiske panel Stræk ikke tapen.

Skru de 4 bordmonteringsbeslag fast på kogepladens sidevægge.

Udfør tilslutning af el.

Før du tilslutter kogepladen, skal du tjekke at:

Netspændingen er den samme som angivet på typeskiltet, som er placeret på bagsiden af din kogeplade.

Strømkredsen er dimensioneret til kogepladens belastning (se typeskiltet).

Strømforsyningen har en jordforbindelse, der opfylder bestemmelserne i gældende lovgivning og er i god stand.

Der skal være let adgang til kontakten, når kogepladen er installeret.

Hvis der ikke er en dedikeret komfurstikkontakt med sikring, skal en sådan installeres af en kvalificeret elektriker, før kogepladen tilsluttes.

Et godkendt kabel skal tilsluttes fra forbrugerkontakten (sikringstavlen) og være beskyttet af sin egen 50 A sikring eller strømafbryder (MCB). Elektrikeren skal levere en stikkontakt med alle ben i, som skal have sin egen sikring. Stikkontakten skal afbryde både fasen og nullen med en indbyrdes afstand på mindst 3,0 mm.

Stikkontakten med egen sikring skal sætte ind i køkkenvæggen, oven over bordpladen og ved siden af kogepladen, ikke over den i henhold til IEE-

regulativerne. Tilslut stikkontakten til en samledåse, som skal være anbragt på væggen ca. 61cm (24 tommer) over gulvet og bag ved kogepladen. Kogepladens strømforsyningskabel kan nu tilsluttes. Tilslut den ene ende til samledåsen, og tilslut den anden ende til kogepladens strømtilslutningsboks, som sidder på bagsiden af kogepladen. Afmonter dækslet til strømtilslutningsboksen og monter kablet i overensstemmelse medtilslutningsdiagrammet.

Strømforsyningskablet skal placeres væk fra direkte varmekilder. Der bør ikke opstå temperaturstigninger større end 50 °C over rumtemperaturen.

Dette apparat overholder kravene i de følgende E∅F-direktiver:

-2006/95/EF Lavspændingsdirektiv
-2004/108/EC EMC Direktiv
-93/68/EEC CE-mærkningsdirektiv

3x2.5 mm² 220V\~
3x2.5 mm² 230V\~
3x2.5 mm² 240V\~

5x1.5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1.5 mm² 415V 3N-

Kablet til induktionskogepladen skal være H05VV-F 3X2,5 mm² 60227 IEC 53

••. Tilslutningsdiagrammet findes på undersiden af apparatet.

Monteringsbeslag til bordplade

FEJLKODER

Hvis der opstår en fejl, vil det blive vist på varmelegemedisplayene.

E1: Køleventilatoren er ikke aktiv. Kontakt autoriseret servicecenter.
E3: Spændingen er højere end de nominelle værdier. Sluk for kogepladen ved at trykke på 📋, vent indtil "H" forsvinder fra alle zoner. Tænd for kogepladen igen ved at trykke p 📋 og fortsæt med at bruge den. Hvis samme fejl forekommer igen, skal du kontakte et autoriseret servicecenter.

E4: Frekvensen er forskellig fra de nominelle værdier. Sluk for kogepladen ved at trykke på 📋, vent indtil "H" forsvinder fra alle zoner. Tænd for kogepladen igen ved at trykke p 📋 og fortsæt med at bruge den Hvis den samme fejl opstår igen, så sluk og tænd for kogepladen ved at trykke på 📋 og fortsæt med at bruge den. Hvis samme fejl opstår igen, skal du kontakte et autoriseret servicecenter.

E5: Kogepladens temperaur indven- digt er for høj. Sluk for kogepladen ved at trykke på Lad varmelegemerne køle af.

E6: Kommunikationsfejl mellem touch-kontrolenheden og varmelegeme. Kontakt et autoriseret servicecenter.

E7: Spoletemperatursensoren er inaktiveret. Kontakt et autoriseret service-center.

E8: Sensoren for køleventilatoren er inaktiveret. Kontakt et autoriseret servicecenter.

E9: Kalibreringsfejl. Kontakt et autoriseret servicecenter.

ÍNDICE:
