Produkttyp	Freistehender Herd
Marke	Sharp
Modell	KH-6I19FT00
Breite	600 mm
Höhe	850 mm
Tiefe	600 mm
Gewicht	55 kg
Energiequelle	Gas (Kochfeld) + Elektro (Backofen)
Kochfeldtyp	Gasbrenner mit automatischer Zündung
Anzahl der Brenner	4
Backofentyp	Elektro-Umluftbackofen
Backofenvolumen	65 Liter
Backofenfunktionen	Ober-/Unterhitze, Grill, Umluft, Auftauen
Reinigung	Leicht zu reinigende Emaille-Innenfläche, herausnehmbare Backofentürglasscheibe
Sicherheitsfunktionen	Flammenausfall-Sicherung an den Brennern, Kindersicherung, automatische Abschaltung
Energieeffizienzklasse	A (Backofen)
Stromversorgung	220-240 V, 50/60 Hz
Gasanschluss	Erdgas (umrüstbar auf Flüssiggas)
Mitgeliefertes Zubehör	Backofengitter, Backblech, Grillpfanne
Ersatzteilverfügbarkeit	Sharp autorisierte Servicezentren
Garantie	2 Jahre (Arbeit und Teile)

Häufig gestellte Fragen - KH-6I19FT00 SHARP

Wie zünde ich die Gasbrenner an meinem Sharp KH-6I19FT00 Herd?

Drücken und drehen Sie den entsprechenden Knopf in die Zündposition (gekennzeichnet mit einem Funkensymbol) und halten Sie ihn einige Sekunden gedrückt, bis die Flamme erscheint. Lassen Sie den Knopf nach der Zündung los. Wenn der Brenner nicht zündet, überprüfen Sie die Gaszufuhr oder die Zündkerze.

Was soll ich tun, wenn der Backofen nicht heizt?

Stellen Sie sicher, dass der Backofen ordnungsgemäß an die Stromversorgung angeschlossen ist und der Timer eingestellt ist. Überprüfen Sie, ob der Backofen-Funktionswähler und der Thermostatknopf auf die gewünschten Einstellungen gedreht sind. Wenn das Problem weiterhin besteht, könnte das Heizelement defekt sein - wenden Sie sich an den Sharp-Service.

Wie kann ich den Backofeninnenraum reinigen?

Verwenden Sie ein mildes Reinigungsmittel und ein weiches Tuch. Vermeiden Sie scheuernde Reiniger. Bei hartnäckigen Flecken verwenden Sie einen nicht scheuernden Ofenreiniger und befolgen Sie die Produktanweisungen. Die Backofentür kann zur einfacheren Reinigung abgenommen werden, indem Sie sie vollständig öffnen und von den Scharnieren heben.

Kann ich den Herd mit Flüssiggas (LPG) verwenden?

Ja, der Herd kann auf Flüssiggas umgerüstet werden. Sie müssen die Düsen an den Brennern austauschen und den Gasdruck anpassen. Lesen Sie die Installationsanleitung für Anweisungen oder wenden Sie sich an einen qualifizierten Techniker.

Was ist die maximale Backofentemperatur?

Die maximale Backofentemperatur beträgt 250°C. Überschreiten Sie diese Einstellung nicht, um Schäden am Gerät oder Brandgefahr zu vermeiden.

Wie aktiviere ich die Kindersicherung?

Drücken und halten Sie die Kindersicherungstaste (falls vorhanden) 3 Sekunden lang gedrückt, bis eine Kontrollleuchte aufleuchtet. Zum Deaktivieren erneut drücken und halten. Diese Funktion verhindert eine versehentliche Bedienung von Backofen und Kochfeld.

Warum brennt die Flamme auf dem Kochfeld ungleichmäßig?

Ungleichmäßige Flammen können auf verstopfte Brenneröffnungen zurückzuführen sein. Reinigen Sie die Brennerkappen und -öffnungen mit einer Nadel oder einem Zahnstocher. Stellen Sie außerdem sicher, dass der Brenner richtig sitzt und die Gaszufuhr ausreichend ist.

Wie oft sollte ich die Backofenlampe austauschen?

Ersetzen Sie die Glühbirne, wenn sie durchbrennt. Verwenden Sie eine hitzebeständige Glühbirne bis 300°C (normalerweise 25W, E14-Sockel). Schalten Sie die Stromversorgung vor dem Austausch aus und lassen Sie den Backofen abkühlen.

Wo finde ich Ersatzteile für meinen Sharp Herd?

Ersatzteile sind über Sharp autorisierte Servicezentren erhältlich. Sie finden das nächste Zentrum auf der Sharp-Website oder kontaktieren Sie den Kundendienst. Verwenden Sie immer Originalteile.

Was soll ich tun, wenn der Herd einen Gasgeruch abgibt?

Schalten Sie sofort alle Brenner und die Gaszufuhr aus, lüften Sie den Raum und betätigen Sie keine elektrischen Schalter. Kontaktieren Sie Ihren Gasversorger oder einen qualifizierten Gasttechniker, um auf Lecks zu prüfen. Benutzen Sie das Gerät nicht, bis es sicher ist.

BEDIENUNGSANLEITUNG KH-6I19FT00 SHARP

DE Bedienungsanleitung

DK %UXJHUP DQXDC

ES Manual de uso

Sicherheitsvorkehrungen

Beschreibung des Geräts

Kochoberfläche und Bedienfeld eines Kochfelds

Bedienung des Geräts

Ein- und Ausschalten des Geräts

Ein- und Ausschalten der Kochplatten

Intelligente Pause

Restwärme-Anzeige

Sicherheitsabschaltung

Kindersicherung

Timer-Funktion

Piepton

Boost-Funktion

Tipps und Tricks

Installation des Geräts

Anlagensicherheit

Montage des Kochfelds in eine Arbeitsplatte

Herstellen einer elektrischen Verbindung

Elektrischer Anschluss

SICHERHEITSHINWEISE

LESEN SIE SICH DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG VOR DER VERWENDUNG IHRES GERÄTS DURCH UND BEWAHREN SIE SIE FÜR SPÄTER AN EINEM LEICHT ERREICHBAREN ORT AUF.

DIESES HANDBUCH WURDE FÜR MEHR ALS EIN MODELL ERSTELLT. IHR GERÄT MUSS NICHT ALLE DER EIGENSCHAFTEN HABEN, DIE IN DIESEM HANDBUCH BESCHRIEBEN SIND. ACHTEN SIE BEIM LESEN DI-ESER ANLEITUNG AUF FORMULIERUNGEN MIT FUSSNOTEN.

Allgemeine Sicherheitshinweise

- Das Gerät darf von Kindern ab 8 Jahren und Menschen mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder Fehlen von Erfahrung und Wissen nur dann bedient werden, wenn Sie eine Einweisung oder Anweisungen zur sicheren Handhabung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. Kinder dürfen nicht mit

dem Gerät spielen. Die Reinigung und Wartung sollte von Kindern nicht ohne Aufsicht ausgeführt werden.

- ACHTUNG! Während des Betriebs wird das Gerät und seine berührbaren Teile heiß. Passen Sie auf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn, sie sind ständig unter Aufsicht.

- ACHTUNG! Ein unbeaufsichtigtes Braten mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten das Gerät aus und ersticken die Flamme z. B. mit einem Deckel oder einer Feuerdecke.

- ACHTUNG! Brandgefahr: Legen Sie keine Gegenstände auf den

Kochflächen ab.

• ACHTUNG! Wenn die Oberfläche gerissen ist, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden.
• Metallische Objekte wie Messer, Gabel, Löffel und Deckel sollten nicht auf die Kochfeldoberfläche gelegt werden, da sie heiß werden können.
• Schalten Sie nach der Nutzung des Kochfelds den Kontrollschalter aus und verlassen Sie sich nicht auf die Topferkennung.
• Bei Kochflächen, die mit einer Abdeckung ausgestattet sind, sollten Sie Verschmutzungen vor der Öffnung des Deckels entfernen. Bevor Sie den Deckel wieder schließen, müssen Sie die Kochfläche auskühlen lassen.
  • Das Gerät ist nicht für

die Bedienung mit einer externen Zeitschaltuhr oder getrennten Fernbedienungvorgesehen.
- Verwenden Sie keine Scheuermittel oder scharfe Metallscha- ber, um die Glastür des Backofens und andere Oberflächen zu reinigen, da diese die Oberfläche zerkratzen, was zum Splittern des Glases oder Schäden an der Oberfläche führen kann.
- Verwenden Sie zur Reinigung des Geräts keinen Dampfreiniger.
- Ihr Gerät wurde nach allen geltenden nationalen und internationalen Normen und Vorschriften hergestellt.
- Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Wartungs- und Installationsarbeiten, die nicht von autorisierten Technikern durchgeführt wurden, können Sie in Gefahr bringen. Es ist gefährlich, die Spezifikationen des Geräts in jeglicher Weise zu verändern oder abzuändern.
- Vor dem Einbau müssen Sie die örtlichen Energieversorgungsbedingungen prüfen (Art des Gases,

Gasdruck oder elektrische Spannung und Frequenz) und das die Voraussetzungen mit dem Gerät kompatibel sind. Die Voraussetzungen für dieses Gerät sind auf dem Etikett genannt.

• VORSICHT: Diese Gerät ist nur für das Kochen von Speisen in einem privaten Haushalt vorgesehen und darf nicht zu einem anderen Zweck oder einer anderen Verwendung, wie gewerblicher oder beruflicher Verwendung oder Raumheizung, verwendet werden.
• Es wurden alle möglichen Sicherheitsmaßnahme ergriffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen kann, sollten Sie beim Reinigen vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie, das Zubehör gegen das Glas schlägt oder anstößt.
• Achten Sie beim Einbau darauf, dass die Stromzuleitung nicht eingequetscht wird. Ein beschädigtes Netzkabel muss vom Hersteller, einem Kundendienst oder ähnlich qualifiziertem Fachpersonal ausgetauscht werden.

Einbauhinweise

• Benutzen Sie den Backofen erst, wenn er vollständig angeschlossen ist.
• Das Gerät muss von einem autorisierten Techniker angeschlossen und in Betrieb genommen werden. Der Hersteller ist nicht für Schäden haftbar, die durch eine falsche Aufstellung oder einen falschen Anschluss durch nicht autorisierte Personen entstehen.

- Wenn Sie das Gerät auspacken, achten Sie bitte auf mögliche Transportschäden. Wenn ein Schaden vorliegt, dürfen Sie das Gerät nicht verwenden und Sie müssen sich mit dem autorisierten Kundendienst in Verbindung setzen. Die zur Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor, usw.) stellen eine Gefahr für Kinder dar und sollten daher sofort eingesammelt und entfernt werden.

- Schützen Sie Ihr Gerät vor Umwelteinflüssen. Setzen Sie es nicht Einflüssen wie Sonne, Regen, Schnee, usw. aus.

- Die das Gerät umgebenden Materialien (z.B. Schränke) müssen einer Temperatur von mindestens 100 °C wiederstehen können. Die Temperatur der Kochfeld-Unterseite kann sich während dem Betrieb erhöhen. Daher muss unterhalb des Produkts eine Platte eingebaut sein.

- Während der Verwendung

• Stellen Sie keine brennbaren oder entflammbaren Stoffe in oder neben das Gerät, wenn es in Betrieb ist.
• Lassen Sie den Backofen nicht unbeaufsichtigt, wenn Sie mit festen oder flüssigen Ölen kochen. Diese können bei extremer Erhitzung Feuer fangen. Schütten Sie niemals Wasser in brennendes Öl. Decken Sie den Kochtopf oder die Pfanne mit einem Deckel ab, um etwaige Flammen in diesem Fall zu ersticken und schalten den

Backofen aus.

- Stellen Töpfe und Pfannen immer auf die Mitte der Kochzone und drehen die Griffe in eine sichere Position, damit sie nicht angestoßen und gefangen werden können.

- Wenn Sie den Backofen für längere Zeit nicht benutzen, trennen Sie ihn vom Netz. Der Haupts- tromschalter sollte dabei ausgeschaltet sein. Wenn Sie das Gerät nicht verwenden, drehen Sie das Gasventil zu.

- Achten Sie darauf, dass die Bedienknöpfe des Backofens immer auf "0" (Aus) stehen, wenn sie nicht benutzt werden.

- Während der Reinigung und Wartung

- Sie müssen das Gerät bevor Sie Reinigungs- oder Wartungsarbeiten durchführen ausschalten. Sie können dies durch das Ausstecken des Geräts oder Ausschalten des Netzschalters tun.

- Wenn Sie das Bedienfeld reinigen, bitte die Bedienknöpfe nicht entfernen.

- WIR EMPFEHLEN, DASS SIE STETS ORIGINALERSATZTTEILE FÜR DEN FALL EINER REPARATUR VERWENDEN UND NUR IHREN AUTORISIERTEN KUNDENDIENST ANRUFEN, UM DIE EFFIZIENZ UND SICHERHEIT IHRES HAUSHALTSGERÄTS AUFRECHT ZU ERHALTEN.

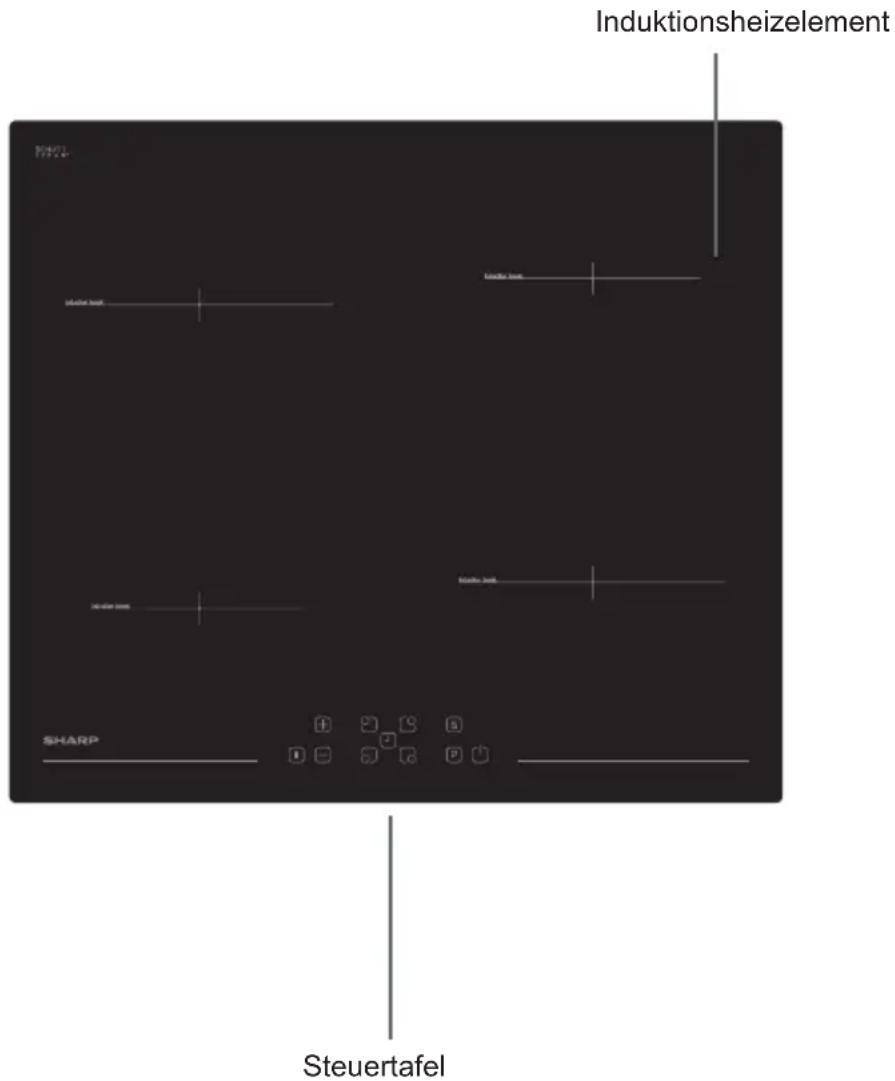

BESCHREIBUNG DER KOCHFLÄCHE

Sehr verehrte/r Kunde/in,

Bitte lesen Sie die Instruktionen in dieser Anleitung vor der Nutzung der Kochfläche und heben Sie diese für die Zukunft auf.

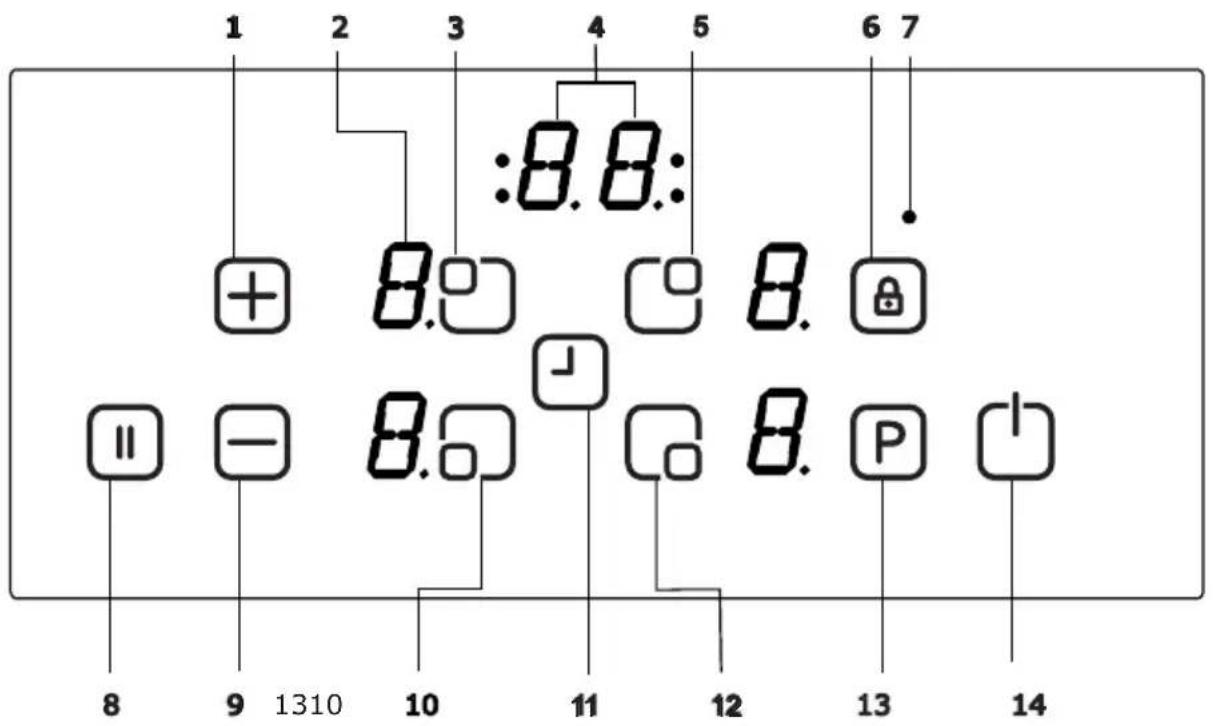

Kochoberfläche für 4 Kochzonen:

Hinweis: Wegen seiner Ausstattung kann Ihre Kochfläche im Aussehen von dem oben gezeigten Modell abweichen.

1- Erhöhung der Hitzeeinstellung / Timer
2- Heizanzeige
3- Auswahl für obere linke Kochzone
4- Timer-Anzeige
5- Auswahl für obere rechte Kochzone
6- Tastatursperre
7- Tastatursperrenanzeige

8- Intelligente Pause (Smart Pause)
9- Verringerung der Hitzeeinstellung / Timer
10- Auswahl für unsere linke Kochzone
11- Timer
12- Auswahl für unsere rechte Kochzone
13- Boost
14- Ein/Aus

BENUTZUNG DES GERÄTS

Benutzen Sie das Induktionskochfeld mit geeignetem Kochgeschirr.

Nachdem Netzspannung anliegt, leuchten alle Bildschirme kurz auf. Nach dieser Zeit befindet sich das Kochfeld im Standby-Modus und ist bereit zur Benutzung.

Das Kochfeld wird durch elektronische Sensoren kontrolliert, welche durch Berühren der entsprechenden Sensoren bedient werden. Jede Sensoraktivierung wird durch ein Tonsignal begleitet.

Anschalten des Geräts:

Schalten Sie das Kochfeld durch Berühren der EIN/AUS Taste ein Alle Heitbildschirme zeigen eine statische „0“ an und die Punkte unten rechts blinken. (Wenn innerhalb von 20 Sekunden kein Kochfeld gewählt wird, schaltet das Kochfeld automatisch aus.)

Abschalten des Geräts:

Schalten Sie das Kochfeld jederzeit durch das Drücken der EIN/AUS Taste aus. hat beim Ausschalten immer Priorität.

Einschalten der Kochfelder:

Berühren Sie die Heizwahl-Taste des Kochfelds, auf dem Sie kochen wollen. Ein statischer Punkt auf dem Bildschirm des ausgewählten Kochfelds leuchtet auf, während die blinkenden Punkte auf allen anderen Bildschirmen erlöschen.

Wählen Sie die Temperatur durch Auswahl der Hitze-erhöhen Taste ☐ oder Hitze-verringern Taste ☐. Das Element ist nun bereit zum Kochen. Für die schnellsten Kochzeiten wählen Sie die gewünschte Kochstufe und aktivieren Sie durch Drücken der Taste P die Boost-Funktion.

Ausschalten der Kochfelder:

Wählen Sie das Feld, welches Sie ausschalten wollen durch drücken der entsprechenden Hitze-erhöhen Taste aus ⊕. Durch Nutzung der —Taste, setzen Sie die Temperatur auf „0“. (Simulatanes drücken der ⊕ und — Tasten setzt die Temperatur ebenfalls auf „0“)

Wenn das Kochfeld heiß ist, wird anstatt „0“ ein „H“ angezeigt.

Ausschalten aller Kochfelder:

Um alle Kochzonen gleichzeitig auszuschalten, betätigen Sie die Taste. Im Stanbdy-Modus erscheint ein „H“ auf allen heißen Kochfeldern.

Resthitze-Anzeige

Die Resthitze-Anzeige zeigt an, dass die Glaskeramik-Oberfläche im Kochbereich eine für die Berührung gefährliche Temperatur hat.

Nach Ausschalten des Kochfelds zeigt der entsprechende Bildschirm so lange ein „H“ an, bis die Temperatur der Kochzone unkritische Werte erreicht hat.

Sicherheitsabschaltung:

Jede Kochzone wird nach einer definierten maximalen Zeit ohne Anpassung der Hitzeeinstellung automatisch abgeschaltet. Jede Änderung der Kochzone setzt diese Zeit auf die maximale Betriebsdauer zurück. Die maximale Betriebsdauer hängt von der gewählten Temperatureinstellung ab.

Warten Sie, bis das 'F' bei allen Zonen erlischt, dann schalten Sie die Kochfläche durch die Berührung von ein und verwenden sie weiter.

Hitzeeinstellung	Anschließende Sicherheitsabschaltung
1 - 2 6 Stunden
3 - 4 5 Stunden
5 4 Stunden
6 - 9 1,5 Stunden

Kindersicherung:

Nach dem Einschalten des Steuerfelds kann die Kindersicherung aktiviert werden. Zum aktivieren der Kindersicherung drücken Sie simultan den vorderen Knopf zum Erhöhen der Hitze + und den zum Verringeren der Hitze und danach nochmals den Knopf zum Erhöhen der Hitze + . In allen Bildschirmen erscheint ein „L“, welches die Funktion der Kindersicherung anzeigt und die Bedienung verhindert. (Wenn eine Kochzone heiß ist, erscheinen „L“ und „H“ im Wechsel.)

Das Kochfeld bleibt so lange im Modus Kindersicherung, bis er entsperrt wurde, sogar wenn das Kontrollfeld aus und ein geschaltet wird.

Zur Deaktivierung der Kindersicherung schalten Sie zunächst das Kochfeld ein. Drücken Sie simultan den vorderen Knopf zum Erhöhen der Hitze und den zum Verringeren der Hitze danach nochmals den Knopf zum Verringern der Hitze . „L“ verschwindet aus dem Bildschirm und das Kochfeld wird ausgeschaltet.

Tastatursperre

Mit der Tastensperrefunktion blockiert man das Gerät und kann es während des Betriebs in einen sicheren Modus schalten. Beispielsweise sind die Erhöhung der Hitzestufen und andere Einstellungen durch Berührung nicht mehr möglich. Man kann das Gerät dann nur ausschalten.

Die Sperre ist dann aktiv, wenn der Tastatursperreknopf 🔒 mindestens für 2 Sekunden gedrückt wurde. Diese Aktion wird durch einen Summton bestätigt. Nach den 2 Sekunden beginnt die Tastatursperrenanzeige zu blinken und die Kochplatte ist gesperrt.

Timer-Funktion:

Der Timer funktioniert auf zwei Arten:

Minuten-Timer (1 - 99 Min.):

Der Minuten-Timer kann bedient werden, wenn das Kochfeld ausgeschaltet ist. Der Timer zeigt „00“ mit einem blinkenden Punkt an.

Berühren Sie die Taste zur Timer-Einstellung ☐ zum Erhöhen oder berühren Sie ☐ zum Verringern der Zeit. Die Einstellreichweite beträgt zwischen 0 - 99 Minuten. Nachdem für 10 Sekunden keine Änderung statt

fand, ist der Minuten-Timer aktiviert und der blinkende Punkt erlischt. Nach dem Setzen des Timers läuft dieser entsprechend der Einstellung herunter.

Nachdem die Zeit abgelaufen ist, ertönt ein Signalton und der Timer-Bildschirm blinkt. Der Signalton wird automatisch nach 30 Sekunden oder nach Berühren einer beliebigen Taste gestoppt.

Der Minuten-Timer kann jederzeit geändert, ein- oder ausgeschaltet werden, indem Sie die Taste zum Erhöhen ☐ oder Verringern ☐ des Timers verwenden. Auschalten des Kochfelds durch Drücken der ☐ Taste zu jeder Zeit, beendet auch den Minuten-Timer.

Kochzonen-Timer (1 - 99 Min.):

Wenn das Kochfeld eingeschaltet wird, kann für jede Kochzone ein individueller Timer programmiert werden.

Wählen Sie eine Kochzone, dann die Temperatur und aktivieren Sie schließlich die Taste zur

Timer-Einstellung 📁 . Der Timer kann als Ausschaltfunktion für eine Kochzone verwendet werden. Um den Timer sind vier LEDs angeordnet. Diese geben an, für welche Kochzone der Timer aktiviert wurde.

Zehn Sekunden nach der letzten Betätigung wechselt der Timer-Bildschirm zum Timer, der als nächstes ausläuft (in dem Fall, das Sie mehrere Kochfelder programmieren).

Wenn der Timer abläuft, ertönt ein Signalton und der Bildschirm zeigt statisch „00“. Die entsprechende LED des Kochzonen-Timers blinkt.

Die programmierte Kochzone wird ausgeschaltet und ein „H“ wird angezeigt, wenn die Kochzone heiß ist.

Der Signalton und das blinken der Timer-LED werden automatisch nach 30 Sekunden oder nach Berühren einer beliebigen Taste gestoppt.

Piepton:

Während das Kochfeld in Betrieb ist, werden die folgenden Aktionen durch einen Piepton quittiert:

Normale Bedienung einer Taste durch einen kurzen Ton

Kontinuierliche Bedienung von Tasten über einen längeren Zeitraum (10 Sekunden) durch ein längeres, intermittierendes Tonsignal.

Boost-Funktion:

Ein Kochfeld muss ausgewählt sein, die Kochstufe auf „gewünschte Kochstufe“ gesetzt sein und die P-Taste (Boost) nochmals gedrückt sein.

Die Boost-Funktion kann dann aktiviert werden, wenn das Induktionsmodul die Einstellung für diese Kochzone akzeptiert. Wenn die Funktion aktiv ist, wird „P“ im entsprechenden Bildschirm angezeigt.

Die Aktivierung des Boosters kann die maximale Leistung überschreiten und das integrierte Leistungs-Management wird aktiviert.

Die notwendige

Leistungsverminderung wird durch Blinken im entsprechenden Kochzonen-Bildschirm angezeigt. Das Blinken ist für 3 Sekunden aktiv und erlaubt keine weiteren Anpassungen der Einstellungen bevor die Leistung

nicht reduziert wurde.

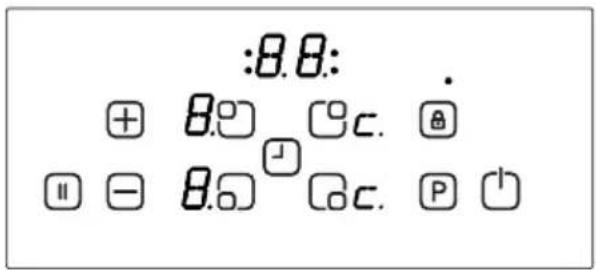

Kochfunktion\*\*

Diese Funktion bringt Wasser zum Kochen und hält es nahe dem Siedepunkt. Zur Aktivierung der Kochfunktion, berühren Sie die Ofen-Auswahltaste zwei Mal. Wenn die Kochfunktion aktiv ist, zeigt der relevante Bildschirm ein „B“ an. Nachdem das Wasser aufgekocht wurde, gibt das Kochfeld einen Signalton von sich und zeigt damit, dass der Aufkochvorgang abgeschlossen ist und der Siedevorgang stattfindet.

Der Bildschirm der Kochzone hinten rechts zeigt die Kochfunktion an.

Bratfunktion

Diese Funktion erhitzt das Bratfett auf etwa 160 °C. Zum Aktivieren der Bratfunktion, berühren Sie

die Ofen-Auswahltaste drei Mal. Wenn die Bratfunktion aktiv ist, zeigt der relevante Bildschirm ein „F“ an. Nach einer Weile gibt das Kochfeld einen Signalton von sich. Dieser zeigt an, dass das Öl bereit zum Braten ist.

Der Bildschirm der Kochzone vorne rechts zeigt die Bratfunktion an.

Warmhaltefunktion\*\*

Diese Funktion hält die Speise automatisch bei in etwa 50 °C. Zur Aktivierung der Warmhaltefunktion, berühren Sie die Ofen-Auswahltaste vier Mal. Wenn die Warmhaltefuntion aktiv ist, zeigt der relevante Bildschirm ein „U“ an.

Der Bildschirm der Kochzone hinten rechts zeigt die Warmhaltefunktion an.

Schokoladenschmelz-Funktion

Diese Funktion hält Schmelzschokolade oder ähnliche Dinge automatisch bei in etwa 40 °C.

Zur Aktivierung der Schmelzfunktion, berühren Sie die Ofen-Auswahltaste fünf Mal. Wenn die

Schokoladenschmelz-Funktion aktiv ist, zeigt der relevante Bildschirm ein „C“ an.

Der Bildschirm der Kochzone vorne rechts zeigt die Schokoladenschmelz-Funktion an.

**Die Zubereitungszeiten können variieren, je nach Menge des Essens und Pfannenqualität.

1,5 Liter Wasser und 0,5 Liter Öl ergeben die beste Kochleistung mit diesen Funktionen.

Intelligente Pause (Smart Pause)

Intelligente Pause reduziert, soweit aktiviert, die Leistung aller eingeschalteten Brenner.

Bei Deaktivierung der Intelligenten Pause werden die Brenner automatisch zur vorherigen Stufe zurückkehren.

Wenn Intelligente Pause nicht deaktiviert wird, wird die Kochstelle nach 30 Minuten ausgeschaltet.

Berühren Sie (☐) zur Aktivierung von Intelligente Pause. Die Leistung aller aktivierten Kochstellen wird auf Stufe 1 reduziert und „II“ erscheint in allen Bildschirmen.

Berühren Sie (☐) erneut zum Deaktivieren von Intelligente Pause. „II“ verschwindet und die Brenner laufen wieder auf der vorherigen Stufe.

TIPPS UND TRICKS

Kochgeschirr

• Nutzen Sie dickes, flaches, ebenflächiges Kochgeschirr mit dem selben Durchmesser wie die Kochzone. Dies verringert die Kochzeiten.
• Kochgeschirr aus Stahl, emailliertem Stahl, Gusseisen und Edelstahl (wenn vom Hersteller entsprechend markiert), liefert die besten Kochergebnisse.
• Kochgeschirr mit Böden aus emailliertem Stahl, Aluminium oder Kupfer kann metallische Rückstände auf dem Kochfeld verursachen. Diese können schwer zu entfernen sein. Reinigen Sie das Kochfeld nach jeder Nutzung.
• Kochgeschirr ist geeignet für Induktion, wenn am Boden des Kochgeschirrs ein Magnet haften bleibt.
  · Das Kochgeschirr muss zentral auf die Kochzone gestellt werden. Bie nicht korrekter Platzierung wird dies angezeigt.
• Bei Nutzung bestimmter Pfannen könnten diese diverse Geräusche produzieren. Dies liegt am Design der Pfannen und hat keinen Einfluss auf die Funktionalität des Kochfelds.

• Induktionszonen passen sich in gewissen Grenzen automatisch an die Größe des Kochgeschirrs an. Dennoch muss der magnetische Teil des Kochgeschirr-Bodens einen gewissen Durchmesser haben, welcher von der Größe der Kochzone abhängt.
• Platzieren Sie das Kochgeschirr auf die Kochzone bevor Sie diese einschalten. Wenn Sie die Kochzone vorher einschalten, funktioniert diese nicht und das Kontrollfeld zeigt das an.
• Benutzen Sie zur Verringerung der Kochzeit einen Deckel.
• Wenn eine Flüssigkeit anfängt zu Kochen, reduzieren Sie die zugeführte Temperatur.
• Minimieren Sie die Menge von Flüssigkeit oder Fett, um Kochzeiten zu verringern.
• Wählen Sie für den gewünschten Kochzweck die geeignete Temperatur.

Beispiele für Kochzwecke

Die Information der folgenden Tabelle dient nur der Orientierung.

Einstellungen Nutzung für
0	Element aus
1 - 3	Empfindlichkeitswar-nung
4 - 5	Schonender Siedepro-zess, langsame Warnung
6 - 7	Wiedererhitzen und schneller Siedeprozess
8	Kochen, Braten und Anbraten
9	Maximale Hitze
P	Boost-Funktion

Reinigungshinweise

• Verwenden Sie zur Reinigung der Oberfläche des Kochfelds keine Scheuerschwämme, ätzende Reinigungsmittel, Reinigungssprays oder scharfe Gegenstände.
• Zur Entfernung von verbranntem Essen nutzen Sie ein feuchtes Tuch und Spülmittel.
• Zur Entfernung von Essensresten können Sie einen Schaber verwenden. Klebrige Lebensmittel müssen sofort nach dem Überkochen und bevor die Glasfläche abgekühlt ist gereinigert werden.
• Beschädigen Sie bei der Nutzung eines Schabers nicht den Silikonkleber am Rand der Glasfläche.
• Ein Schaber hat eine Rasierklinge und muss daher von Kindern ferngehalten werden.
• Nutzen Sie spezielles Reinigungsmittel für Kochfelder wenn das Kochfeld handwarm ist. Wischen Sie es ab und trocknen es mit einem sauberen Tuch oder Papiertuch.

INSTALLATION DES GERÄTS ACHTUNG!

Der elektrische Anschluss dieser Kochfläche darf nur von einem autorisierten Elektriker gemäß den Anweisungen in dieser Anleitung und unter Einhaltung der geltenden Vorschriften vorgenommen werden. Die Garantie erlischt bei Schäden, die durch nicht sachgemäße Verbindung oder Installation verursacht werden. Dieses Gerät muss geerdet werden.

Anlagensicherheit

• Jegliche überhängende Oberfläche sollte mindestens 65 cm über dem Kochfeld sein.
• Dunstabzugshauben müssen entsprechend der Herstellerinstruktionen installiert sein.
  • Die Hinterwand in Kontakt mit dem Kochfeld muss aus flammenfestem Material sein.
  • Die Länge des Netzkabels sollte 2 Meter nicht überschreiten.

Montage des Kochfelds in eine Arbeitsplatte

· Das Kochfeld kann in jede Arbeitsplatte eingebaut werden soweit dieses bis mindestens 90 °C Hitzeresistent ist.

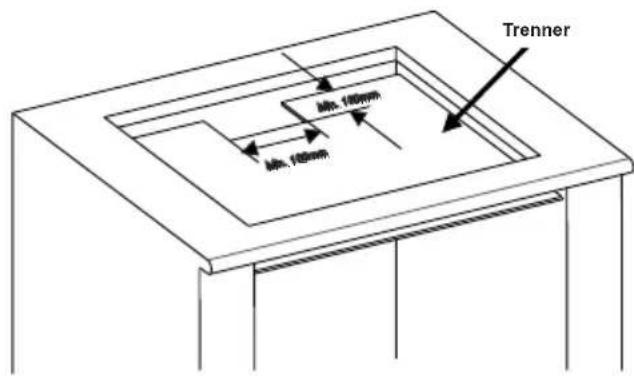

- Erstellen Sie eine Öffnung mit den Abmessungen des nächsten Bilds und dessen auf der nächsten Seite.
· Das Induktionskochfeld darf Arbeitsplatten eine Dicke von 25 - 40 mm eingebaut werden.

Ansicht B

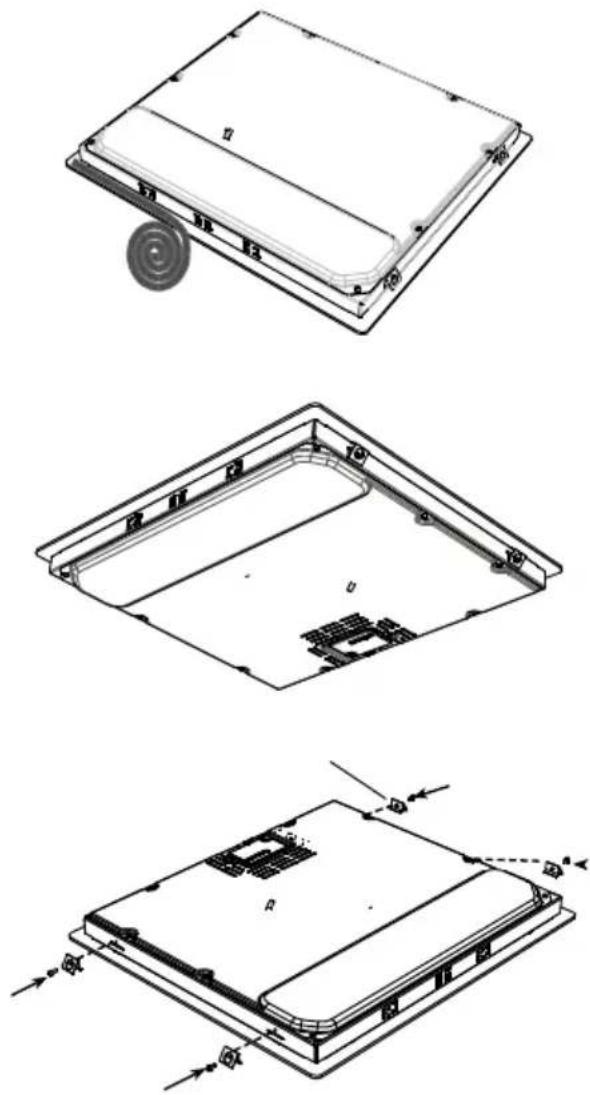

Bringen Sie das mitgelieferte selbsthaftende Dichtband um die untere Glaskante der Kochoberfläche längs der Außenkante der Glaskeramikfläche an. Dehnen Sie es nicht.

- Schrauben Sie die 4 Arbeitsplattenmontageklammern auf die Seitenwände des Produkts.

Herstellen einer elektrischen Verbindung

Prüfen Sie vor der Herstellung einer Verbindung, dass:

Die Netzspannung der Angabe auf dem Typenschild auf der Rückseite des Kochfelds entspricht.

Der Lastkreis kann die Gerätelast tragen (siehe Typenschild).

Der Netzanschluss verfügt über eine geerdete Verbindung, die die Bestimmungen und geltenden Vorschriften übereinstimmt und in einwandfreien Zustand ist.

Der Sicherungsschalter muss nach dem Einbau der Kochfläche leicht erreichbar sein.

Wenn es für die Kochfläche keinen eigenen Stromkreislauf und Sicherungsschalter gibt, müssen diese vor dem Anschluss der Kochfläche von einem Elektriker installiert werden.

Ein genehmigtes geeignetes Kabel muss von der Endverbrauchereinheit (Hauptsicherungskasten), durch seine eigene 50A-Sicherung oder einen Leitungsschutzschalter (MCB) geschützt, angeschlossen werden. Der Elektriker muss einen allpoligen Hauptschalter zur Verfügung stellen, welcher sowohl die Leitung (Live) und Neutralleiter mit einem Kontaktabstand von mindestens 3,0 mm trennt.

Der Sicherungsschalter sollte in Übereinstimmung mit IEE Regularien an der Küchenwand, über der Arbeitsfläche und seitlich des Kochfelds (nicht darüber) angebracht werden. Verbinden Sie den Sicherrungsschalter an einen Anschlusskasten, der an der Wand in einer Höhe von ca. 61 cm über dem Boden und hinter dem Kochfeld befestigt sein sollte. Danach kann das Netzkabel des Kochfelds angeschlossen werden. Schließen Sie ein Ende an den Anschlusskasten, das andere an die Anschlussbox an der Rückseite des Kochfelds an. Entfernen Sie die Abdeckung der Anschlussbox und schließen das Kabel entsprechend dem Verkabelungsdiagramm an.

Das Netzkabel muss entfernt von direkten Hitzequellen platziert werden. Die Raumtemperatur sollte 50 °C nicht überschreiten.

Dieses Gerät entspricht den Vorschriften der folgenden EU-Verordnungen: -2006/95/EC Niederspannungsrichtlinie -2004/108/EC EMV-Richtlinie -93/68/EEC CE Kennzeichnungsrichtlinie

3x2.5 mm² 220V\~
3x2.5 mm² 230V\~
3x2.5 mm² 240V\~

5x1,5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1,5 mm² 415V 3N\~

Das Kabel für das Induktionskochfeld muss vom Typ H05VV-F 3X1,5 mm² / 60227 IEC 53 sein. Auf dem Boden Ihres Geräts finden Sie den entsprechenden Anschlussplan.

Montageklammern für die Arbeitsplatte

FEHLERMELDUNGEN

Im Falle eines Fehlers wird ein Fehlercode im Bildschirm der Kochzone angezeigt.

E1: Der Kühllüfter ist deaktiviert. Rufen Sie den autorisierten Kundendi- enst.

E3: Die Versorgungsleistung ist über den angegebenen Werten. Schalten Sie das Kochfeld durch Drücken von aus, warten Sie bis „H“ von allen Zonen verschwindet, drücken Sie

und fahren Sie mit der Benutzung fort.

Tritt der gleiche Fehler erneut auf, rufen Sie den autorisierten Kundendi- enst.

E4: Die Versorungsfrequenz ist abweichend der angegebenen Werte. Schalten Sie das Kochfeld durch Drücken

von 📋 aus, warten Sie bis „H“ von allen Zonen verschwindet, drücken Sie

und fahren Sie mit der Benutzung fort. Tritt der gleiche Fehler erneut auf, schalten Sie das Kochfeld durch

Drücken von 📋 aus und wieder an und setzen Sie die Benutzung fort. Tritt der gleiche Fehler erneut auf, rufen Sie den autorisierten Kundendienst..

E5: Die Temperatur innerhalb des Kochfelds ist zu hoch. Schalten Sie das Kochfeld durch Drücken von aus und lassen Sie die Heizelemente herunterkühlen.

E6: Kommunikationsfehler zwischen Touchscreen und Brenner.

Rufen Sie den autorisierten Kundendi- enst.

E7: Der Spulentemperatursensor ist deaktiviert. Rufen Sie den autorisierten Kundendienst.

E8: Der Lüftertemperatursensor ist deaktiviert. Rufen Sie den autorisierten Kundendienst.

E9: Kalibrierfehler. Rufen Sie den autorisierten Kundendienst.

INDHOLD:

Timer-funktionen findes i to versioner:

Minutur (1..99 min):

Hold varm-funktionen\*\*

Chokolade smelte-funktion
