BEDIENUNGSANLEITUNG KH-9I39CS00-EU SHARP

Bedienungsanleitung

DK

Handleiding

EN

User manual

DE: Dieses Symbol auf dem Produkt oder der Verpackung besagt, dass das Produkt nicht als Hausmüll behandelt werden darf. Stattdessen sollte es einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten übergeben werden. Indem Sie dafür sorgen, dass dieses Produkt korrekt verwertet wird, helfen Sie dabei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die ansonsten durch die ungeeignete Beseitigung dieses Produkts entstehen könnten. Weitere Informationen über die Verwertung dieses Produkts erhalten Sie, wenn Sie sich mit Ihrer örtlichen Behörde, der Hausmüllabfuhr oder dem Geschäft in Verbindung setzen, bei dem Sie dieses Produkt erworben haben.

DE-Konformitätserklärung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

Sicherheitshinweise, Beschreibung des Geräts, Kochoberfläche und Bedienfeld, einzelne Kochplatten, Bedienung des Geräts, Ein- und Ausschalten des Geräts, Ein- und Ausschalten der Kochplatten, Intelligente Pause, Restwärme-Anzeige, Sicherheitsabschaltung, Kindersicherung, Timer-Funktion, Piepton, Boost-Funktion, Spezielle Garfunktion, Spezielle Garmodi, Siedefunktion, Bratfunktion, Warmhaltefunktion, Schokoladenschmelz-Funktion, Intelligente Pause (Smart Pause), Brückenzone, Tipps und Tricks, Installation des Geräts, Anlagensicherheit, Montage des Kochfelds in eine Arbeitsplatte, Herstellen einer elektrischen Verbindung, Elektrischer Anschluss, Fehlercodes

SICHERHEITSHINWEISE

LESEN SIE SICH DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG VOR DER VERWENDUNG IHRES GERÄTS DURCH UND BEWAHREN SIE SIE FÜR SPÄTER AN EINEM LEICHT ERREICHBAREN ORT AUF.

DIESES HANDBUCH WURDE FÜR MEHR ALS EIN MODELL ERSTELLT. IHR GERÄT MUSS NICHT ALLE DER EIGENSCHAFTEN HABEN, DIE IN DIESEM HANDBUCH BESCHRIEBEN SIND. WÄHREND SIE DIESE BEDIENUNGSANLEITUNG LESEN, RICHTEN SIE BESONDERE AUFMERKSAMKEIT AUF DIE ANGABEN MIT BILDERN.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Kindern ab 8 Jahren und Menschen mit körperlichen, Sinnes- oder mentalen Einschränkungen oder mangelnder Erfahrung und mangelndem Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Einweisung zur sicheren Handhabung des Geräts erhalten haben und die

damit verbundenen Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung sollte von Kindern nicht ohne Aufsicht ausgeführt werden.

- ACHTUNG! Während des Betriebs wird das Gerät und seine berührbaren Teile heiß. Passen Sie auf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten dem Gerät fernbleiben, es sei denn, sie stehen unter ständiger Aufsicht.

- ACHTUNG! Ein unbeaufsichtigtes Braten mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Löschen Sie NIEMALS ein Feuer mit Wasser. Schalten Sie das Gerät aus und decken Sie die Flam-

me ab, z.B. mit einem Topfdeckel oder einer Löschdecke.

• ACHTUNG! Brandgefahr: Legen Sie keine Gegenstände auf den Kochflächen ab.
• ACHTUNG! Wenn die Oberfläche gesprungen ist, schalten Sie das Gerät aus, um die Stromschlag-Gefahr zu vermeiden.
• Metallgegenstände wie Messer, Gabel, Löffel und Deckel sollten nicht auf die Kochfeldoberfläche gelegt werden, da sie heiß werden können.
• Schalten Sie nach der Nutzung des Kochfelds den Kontrollschalter aus und verlassen Sie sich nicht auf die Pfannenerkennung.
• Bei Kochflächen, die mit einer Abdeckung ausgestattet

sind, sollten Sie Verschmutzungen vor der Öffnung des Deckels entfernen. Bevor Sie den Deckel wieder schließen, müssen Sie die Kochfläche abkühlen lassen.

- Das Gerät ist nicht für die Bedienung mit einer externen Zeitschaltuhr oder getrennten Fernbedienung vorgesehen.

- Verwenden Sie keine Scheuermittel oder scharfe Metallschaber, um die Glastür des Backofens und andere Oberflächen zu reinigen, da diese die Oberfläche zerkratzen, was zum Splittern des Glases oder Schäden an der Oberfläche führen kann.

- Verwenden Sie zur Reinigung des Geräts keinen Dampfreiniger.

- Ihr Gerät wurde gemäß allen gül

• tigen nationalen und internationalen Normen und Vorschriften hergestellt.
• Wartungs- und Reparaturarbeiten dürfen nur von zugelassenen Servicetechnikern durchgeführt werden. Wartungs- und Installationsarbeiten, die nicht von autorisierten Technikern durchgeführt wurden, können Sie in Gefahr bringen. Die Modifikation oder der Umbau des Geräts in jeglicher Weise ist riskant.
• Vor dem Einbau müssen Sie die örtlichen Energieversorgungsbedingungen prüfen (Art des Gases, Gasdruck oder elektrische Spannung und Frequenz) und sicherstellen, dass die Voraussetzungen mit dem Gerät kompatibel sind. Die Voraussetzungen für dieses Gerät sind auf dem Etikett genannt.
• VORSICHT: Dieses Gerät ist nur für das Kochen von Speisen in einem privaten Haushalt vorgesehen und darf nicht zu einem anderen Zweck oder einer anderen Verwendung, wie gewerblicher oder beruflicher Verwendung oder Raumheizung, verwendet werden.
• Es wurden alle möglichen Sicherheitsmaßnahmen ergriffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen kann, sollten Sie beim Reinigen vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie, dass das Zubehör gegen das Glas schlägt oder anstößt.
• Achten Sie beim Einbau darauf, dass die Stromzuleitung nicht eingequetscht wird. Ein beschädigtes

Netzkabel muss vom Hersteller, einem Kundendienst oder ähnlich qualifiziertem Fachpersonal ausgetauscht werden.

Einbauhinweise

• Benutzen Sie den Backofen erst, wenn er vollständig angeschlossen ist.
• Das Gerät muss von einem autorisierten Techniker angeschlossen und in Betrieb genommen werden. Der Hersteller ist nicht für Schäden haftbar, die durch eine falsche Aufstellung oder einen falschen Anschluss durch nicht zugelassene Personen entstehen.
• Wenn Sie das Gerät auspacken, achten Sie bitte auf mögliche Transportschäden. Wenn ein Schaden vorliegt, dürfen Sie das Gerät nicht verwenden und müssen sich mit dem zugelassenen Kundendienst in Verbindung setzen. Die zur Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor, usw.) stellen eine Gefahr für Kinder dar und sollten daher sofort eingesammelt und entfernt werden.
• Schützen Sie Ihr Gerät vor Umwelteinflüssen. Setzen Sie es nicht Einflüssen wie Sonne, Regen, Schnee, usw. aus. • Die das Gerät umgebenden Materialien (z.B. ein Schrank) müssen einer Temperatur von mindestens 100 °C widerstehen können. Die Temperatur der Kochfeld-Unterseite kann sich während des Betriebs erhöhen. Daher muss unterhalb des Produkts eine Platte

eingebaut sein.

- Während der Verwendung

• Stellen Sie keine brennbaren oder flammbaren Stoffe in oder neben das Gerät, wenn es in Betrieb ist.
• Lassen Sie den Backofen nicht unbeaufsichtigt, wenn Sie mit festen oder flüssigen Ölen kochen. Diese können bei extremer Erhitzung Feuer fangen. Schütten Sie niemals Wasser in brennendes Öl. Decken Sie den Kochtopf oder die Pfanne mit einem Deckel ab, um etwaige Flammen in diesem Fall zu ersticken und schalten Sie den Backofen aus.
• Stellen Sie Töpfe und Pfannen immer auf die Mitte der Kochzone und drehen Sie die Griffe in eine sichere Position, damit sie nicht angestoßen und gefangen werden können.
• Wenn Sie das Gerät für längere Zeit nicht benutzen, ziehen Sie den Stecker aus der Steckdose. Der Hauptschalter sollte dabei ausgeschaltet sein. Drehen Sie zudem das Gasventil zu, wenn Sie das Gerät nicht verwenden.
• Achten Sie darauf, dass die Bedienknöpfe des Backofens immer auf "0" (Aus) stehen, wenn sie nicht benutzt werden.

Während der Reinigung und Wartung

- Sie müssen das Gerät ausschalten, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen. Sie können dies nach dem Aus-

stecken des Geräts oder dem Ausschalten des Netzschalters tun.

• Wenn Sie das Bedienfeld reinigen, entfernen Sie bitte nicht die Bedienknöpfe. • Wir empfehlen Ihnen, stets Original-Ersatzteile zu verwenden und nur Ihren zugelassenen Kundendienst zu rufen, um die Effizienz und Sicherheit Ihres Haushaltsgeräts zu gewährleisten.

BESCHREIBUNG DER KOCHFLÄCHE

Sehr verehrte/r Kunde/in,

Bitte lesen Sie die Anweisungen in dieser Anleitung vor der Nutzung der Kochfläche und heben Sie diese für die Zukunft auf.

Kochoberfläche für 5 Kochzonen:

Hinweis: Aufgrund ihrer Ausstattung kann Ihre Kochfläche im Aussehen von dem oben gezeigten Modell abweichen.

Hinweis: Wegen seiner Ausstattung kann Ihre Kochfläche im Aussehen von dem oben gezeigten Modell abweichen, je nach Gestaltung.

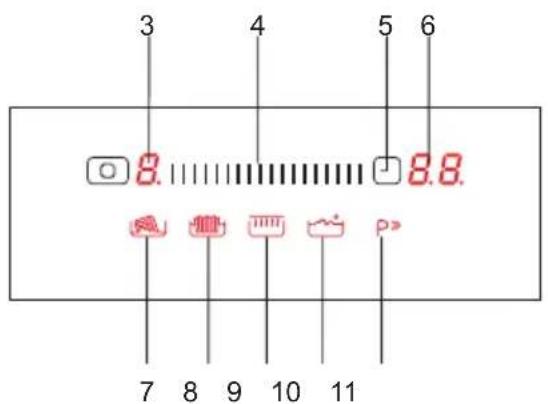

Steuertafel-Kochplatten:

1- Ein-/Aus-Taste 2- Intelligente Pause (Smart Pause) 3- Kochplattenanzeige 4- Schieberegler 5- Timer-Auswahl 6- Timer-Anzeige 7- Auswahl der Schokoladenschmelz-Funktion

8- Auswahl der Bratfunktion 9- Auswahl der Warmhaltefunktion 10- Siedefunktion-Auswahl 11- Boost 12- Auswahl der Brückenfunktion 13- Tastatursperre 14- Tastatursperrenanzeige

BENUTZUNG DES GERÄTS

Benutzen Sie die Induktionskochplatten mit geeignetem Kochgeschirr.

Nachdem der Strom angeschaltet wurde, leuchten alle Lichter auf dem Display für einen Moment auf. Nach dieser Zeit befindet sich das Kochfeld im Standby-Modus und ist bereit zur Benutzung.

Das Kochfeld wird durch elektronische Sensoren kontrolliert, welche durch Berühren der entsprechenden Sensoren bedient werden. Jede Sensoraktivierung wird durch ein Tonsignal (Signaltongeber) begleitet.

Anschalten des Geräts:

Schalten Sie das Kochfeld durch Berühren der EIN/AUS-Taste ein – alle Anzeigen der einzelnen Kochplatten zeigen eine statische „0“ an, die Anzeigen der Modusfunktion und Brückenfunktion leuchten und die Punkte unten rechts blinken. (Wenn innerhalb von 20 Sekunden kein Kochfeld gewählt wird, schaltet das Kochfeld automatisch aus.)

Abschalten des Geräts:

Schalten Sie das Kochfeld jederzeit durch das Drücken von aus.

EIN/AUS Taste aus. Diese hat beim Ausschalten immer Priorität.

Die Anzeigen der Modusfunktion und Brückenfunktion leuchten nicht länger.

Einschalten der Kochfelder:

Stellen Sie die Heizleistung ein, indem Sie den entsprechenden Schieberegler der Kochplatte berühren.

Auf der ausgewählten Kochplattenanzeige wird ein statischer Punkt angezeigt und die blinkenden Punkte auf allen anderen Kochplattenanzeigen leuchten nicht mehr.

Das Element ist jetzt einsatzbereit. Für schnelle Siedezeiten wählen Sie die gewünschte Kochstufe und aktivieren die Boost-Funktion durch Drücken der Taste „P“.

Ausschalten der Kochplatten

Stellen Sie die Temperatur mit dem entsprechenden Kochplatten-Schieberegler hinunter auf „0“. (Wenn Sie gleichzeitig die rechte und linke Seite des Schiebereglers drücken, wird die Temperatur ebenfalls auf „0“ geschaltet).

Wenn die Kochplatte heiß ist, wird anstatt „0“ ein „H“ angezeigt.

Ausschalten aller Kochplatten:

Um alle Kochplatten gleichzeitig auszuschalten, betätigen Sie die Taste.

Im Stand-by-Modus erscheint ein „H“ auf allen heißen Kochplatten.

Resthitze-Anzeige:

Die Resthitze-Anzeige zeigt an, dass die Glaskeramik-Oberfläche im Durchmesser einer Kochplatte eine für die Berührung gefährliche Temperatur aufweist.

Nach dem Ausschalten der Kochplatte zeigt der entsprechende Bildschirm so lange ein „H“ an, bis die Temperatur der Kochplatte unkritische Werte erreicht hat.

Sicherheitsabschaltung:

Jede Kochplatte wird nach einer definierten maximalen Zeit ohne Anpassung der Hitzeeinstellung automatisch abgeschaltet. Jede Änderung der Kochplatte setzt diese Zeit auf die maximale Betriebsdauer zurück. Die maximale Betriebsdauer hängt von der gewählten Temperatureinstellung ab.

Hitzeeinstellung	Sicherheitsabschaltung nach
1 - 2 6 Stunden
3 - 4 5 Stunden
5 4 Stunden
6 - 9 1,5 Stunden

Kindersicherung

Die Kindersicherungsfunktion kann nach dem Betätigen des Schalters aktiviert werden. Zur Aktivierung der Kindersicherung nutzen Sie die Timertaste der vorderen linken Kochplatte und die Timertaste der hinteren linken Kochplatte – drücken Sie gleichzeitig die Timertaste der vorderen linken Kochplatte und die Timertaste der hinteren linken Kochplatte mindestens 2 Sekunden lang, bis „L“ angezeigt wird.

Auf allen Kochplatten-Anzeigen erscheint ein „L“, welches die Funktion der Kindersicherung anzeigt und die Bedienung verhindert. (Wenn eine Kochplatte heiß ist, erscheinen „L“ und „H“ im Wechsel.)

Das Kochfeld bleibt so lange im Modus Kindersicherung, bis es entsperrt wurde, sogar wenn das Kontrollfeld aus und ein geschaltet wird.

Zur Deaktivierung der Kindersicherung nutzen Sie die Timertaste der vorderen linken Kochplatte und die Timertaste der hinteren linken Kochplatte – drücken Sie gleichzeitig die Timertaste der vorderen linken Kochplatte und die Timertaste der hinteren linken Kochplatte mindestens 2 Sekunden lang, bis das „L“ auf der Anzeige verschwindet und sich das Kochfeld ausschaltet.

Tastensperre

Mit der Tastensperre blockiert man das Gerät und kann es während des Betriebs in einen sicheren Modus schalten. Beispielsweise sind die Erhöhung der Hitzestufe und andere Einstellungen durch Berührung nicht mehr möglich. Nur das Abschalten des Geräts ist möglich.

Die Sperrfunktion wird aktiv, wenn die Tastensperretaste 🔒 mindestens 2 Sekunden lang gedrückt wird. Diese Meldung wird immer mit einem akustischen Signal quittiert. Nach den 2 Sekunden beginnt die Tastensperrenanzeige zu blinken und die Kochplatte ist gesperrt.

Timer-Funktion:

Der Timer funktioniert auf zwei Arten:

Minuten-Timer (1 - 99 Min.):

Der Minuten-Timer kann mit der Center-Timer-Einstellungstaste ☐ eingestellt und bedient werden, wenn die Kochplatten ausgeschaltet sind. Die Timeranzeige zeigt „00“ mit einer blinkenden Anzeige an.

Nutzen Sie die Tasten Timer und Schieberegler, um die

Zeit zu erhöhen/verringern. Die Einstellreichweite beträgt zwischen 0 - 99 Minuten. Wenn innerhalb von 10 Se-

Wenn keine Bedienung durch den Kunden erfolgt, wird der Minuten-Timer eingestellt und der blinkende Punkt verschwindet. Wenn ein Center-Kochplatten-Timer eingestellt ist und die Center-Kochplatten-Zeit unter dem Minuten-Timer liegt, läuft der Timer nach dem Setzen entsprechend der Einstellung herunter.

Nachdem die Zeit abgelaufen ist, ertönt ein Signalton und der Timer-Bildschirm blinkt. Der Signalton wird automatisch nach 30 Sekunden oder nach Berühren einer beliebigen Taste gestoppt.

Der Minuten-Timer kann jederzeit mit den Timer-Schiebereglern

geändert oder deaktiviert werden – das Ausschalten des Kochfelds durch Berühren zu einer beliebigen Zeit schaltet auch den Minuten-Timer aus.

Kochplatten-Timer (1 - 99 Min.):

Wenn das Kochfeld eingeschaltet wird, kann für jede Kochplatte ein individueller Timer programmiert werden.

Wählen Sie die Temperatureinstellung und aktivieren Sie die entsprechende Kochplattentimer-Einstelltaste – der Timer kann so eingestellt werden, um eine Kochplatte auszuschalten. 10 Sekunden nach der letzten Betätigung wechselt die Timer-Anzeige zum Timer, der nun abläuft (wenn ein Minuten-Timer für die mittlere Kochplatte eingestellt wurde).

Wenn der Timer abgelaufen ist, ertönt ein Signal und auf der Timeranzeige erscheint „00“ das programmierte Kochfeld schaltet sich aus – wenn das Kochfeld heiß ist, wird „H“ angezeigt. Das Tonsignal stoppt automatisch nach 30 Sekunden und/oder durch Drücken einer beliebigen Taste.

Piepton:

Während das Kochfeld in Betrieb ist, werden die folgenden Aktionen durch einen Piepton quittiert:

Normale Bedienung einer Taste durch einen kurzen Ton

Kontinuierliche Bedienung von Tasten über einen längeren Zeitraum (10 Sekunden) durch einen längeren, unterbrochenen Signalton.

Boost-Funktion:

Um diese Funktion zu verwenden, stellen Sie die gewünschte Garstufe ein und drücken anschließend die Taste „P“ (Boost). Die Anzeige für die Boost-Funktion leuchtet stärker als zu Anfang.

Die Boost-Funktion kann nur aktiviert werden, wenn sie für die gewählte Kochplatte zur Verfügung steht. Wenn die Boost-Funktion aktiv ist, wird auf dem entsprechenden Display ein „P“ angezeigt.

Die Aktivierung des Boosters kann die maximale Leistung überschreiten – dann wird das integrierte Leistungsmanagement aktiviert.

Die erforderliche Leistungsverminderung wird durch Blinken auf der entsprechenden Kochplatten-Anzeige angezeigt. Das Blinken ist 3 Sekunden lang aktiv und erlaubt eine weitere Anpassungen der Einstellungen, bevor die Leistung verringert wird.

Spezielle Garfunktion

Drücken Sie die Tasten zum Sieden, Braten, Warmhalten und Schokoladen- schmelzen, um die speziellen Gar- funktionen zu aktivieren. Siede- und Bratfunktionen können nicht gleichzeitig gewählt werden (auf der rechten Seite des Kochfelds), bis ein Signalton vom

Kochfeld ertönt.

Intelligente Pause und Timerfunktion können nicht aktiviert werden, wenn die Modusfunktion ausgewählt ist.

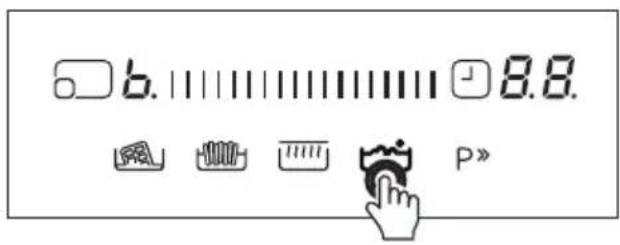

Spezielle Garmodi Siedefunktion

Mit dieser Funktion wird Wasser zum Sieden gebracht und die Temperatur nahe dem Siedepunkt gehalten. Um die Siedefunktion zu aktivieren, drücken Sie die Taste für die Siedefunktion. Wenn die Siedefunktion aktiviert ist, erscheint auf der entsprechenden Anzeige „b“ (Boiling: English für Sieden) und die Anzeige der Siedefunktion leuchtet heller als zuvor. Das Kochfeld gibt einen Signalton ab und zeigt damit an, wann das Wasser siedet, und das Wasser köchelt dann.

Das obere Bild zeigt die Anzeige der mittleren Kochplatte und die Siedefunktion.

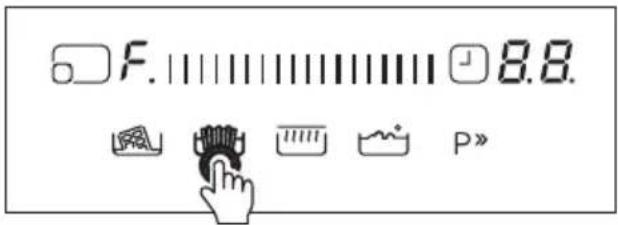

Bratfunktion

Mit dieser Funktion wird das Öl bei ca. 160 °C gebraten.

Um diese Funktion zu aktivieren, drücken Sie die Taste für die Bratfunktion. Wenn die Bratfunktion aktiviert ist, erscheint auf der entsprechenden Anzeige „F“ (Frying: English für Braten) und die Anzeige der Bratfunktion leuchtet heller als zuvor. Das Kochfeld gibt einen Signalton ab, wenn das Öl zum Braten bereit ist.

Das obere Bild zeigt die Anzeige der mittleren Kochplatte und die Bratfunktion.

Warmhaltefunktion

Mit dieser Funktion kann die Temperatur der Speisen auf ungefähr 50 °C gehalten werden. Um die Warmhaltefunktion zu aktivieren, drücken Sie die Taste für die Warmhaltefunktion. Wenn die Warmhaltefunktion aktiviert ist, erscheint auf der entsprechenden Anzeige „u“ und die Anzeige der Warmhaltefunktion leuchtet heller als zuvor.

Das obere Bild zeigt die Anzeige der mittleren Kochplatte und die Warmhaltefunktion.

Schokoladenschmelz-Funktion

Diese Funktion schmilzt Schokolade oder ähnliche Lebensmittel bei etwa 40 °C. Um die Schokoladenschmelz-Funktion zu aktivieren, drücken Sie die Taste für die Schokoladenschmelz-Funktion. Wenn die Schokoladenschmelz-Funktion aktiviert ist, erscheint auf der entsprechenden Anzeige „c“ und die Anzeige der

Schokoladenschmelz-Funktion leuchtet heller als zuvor.

Leistung und Zeit können entsprechend der Menge der Speisen in der Pfanne und der Qualität der Pfanne variieren. 1,5 Liter Wasser und 0,5 Liter Öl ergeben die beste Kochleistung mit diesen Funktionen.

Intelligente Pause (Smart Pause)

Intelligente Pause reduziert, soweit aktiviert, die Leistung aller eingeschalteten Brenner.

Bei Deaktivierung der Intelligenten Pause werden die Kochplatten automatisch zur vorherigen Stufe zurückkehren.

Wenn Intelligente Pause nicht deaktiviert wird, wird die Kochstelle nach 30 Minuten ausgeschaltet.

Drücken Sie ( ) zum Aktivieren der Intelligenten Pause. Die Leistung der aktivierten Kochplatte(n) wird auf Stufe 1 reduziert und „II“ erscheint in allen Bildschirmen.

Drücken Sie (☐) erneut zum Deaktivieren der Intelligenten Pause. „II“ verschwindet und die Kochplatten laufen wieder auf der vorherigen Stufe.

Brückenzone

Einschalten der Brückenzone

Berühren Sie die Taste der Brückenfunktion, um die Brückenzone zu aktivieren. Wenn die Brückenzonenfunktion aktiviert ist, wird auf den linken beiden Zonen „b,r“ angezeigt und die Tasten-LED der Brückenfunktion leuchtet heller als zuvor.

Wählen Sie die Temperatureinstellung mit dem Schieberegler. Erhöhen Sie die Wärmeeinstellung, indem Sie die rechte Seite des Schiebereglers drücken, oder verringern Sie die Wärmeeinstellung, indem Sie die linke Seite des Schiebereglers drücken.

Das Brückenelement ist betriebsbereit. Für die schnellste Siedezeit wählen Sie die gewünschte Kochstufe und aktivieren durch Drücken der Taste „P“ die Boost-Funktion.

Ausschalten der Brückenzone

Berühren Sie die Taste der Brückenfunktion, dann senkt sich die Kochplattenstufe automatisch auf „0“. Wenn die Brückenkochplatte heiß ist, wird „H“ angezeigt.

TIPPS UND TRICKS

Kochgeschirr

- Nutzen Sie dickes und flaches Kochgeschirr mit einem glatten Boden, das denselben Durchmesser wie die Kochzone besitzt. Dies verringert die Kochzeiten.

· Kochgeschirr aus Stahl, emailliertem Stahl, Gusseisen und Edelstahl (wenn

vom Hersteller entsprechend angegeben), liefert die besten Kochergebnisse.

• Kochgeschirr mit Böden aus emailliertem Stahl, Aluminium oder Kupfer kann metallische Rückstände auf dem Kochfeld verursachen. Diese können schwer zu entfernen sein. Reinigen Sie das Kochfeld nach jeder Nutzung.
• Kochgeschirr ist geeignet für Induktion, wenn am Boden des Kochgeschirrs ein Magnet haften bleibt. · Das Kochgeschirr muss mittig auf die Kochzone gestellt werden. Bei nicht korrekter Platzierung wird dies angezeigt.
• Bei Nutzung bestimmter Pfannen könnten diese diverse Geräusche produzieren. Dies liegt am Design der Pfannen und hat keinen Einfluss auf die Funktionalität des Kochfelds.

Energiesparen

- Induktionszonen passen sich in gewissen Grenzen automatisch an die Größe des Kochgeschirrs an. Dennoch muss der magnetische Teil des Kochgeschirr-Bodens einen gewissen Durchmesser aufweisen, der von der Größe der Kochzone abhängt.

Stellen Sie das Kochgeschirr vor dem

Einschalten auf die Kochzone. Das Kochfeld funktioniert nicht und die Kochanzeige zeigt dies an, wenn das Kochfeld angeschaltet wird, bevor Kochgeschirr darauf platziert wird.

· Benutzen Sie zur Verringerung der Kochzeit einen Deckel. - Wenn eine Flüssigkeit anfängt zu kochen, reduzieren Sie die zugeführte Temperatur. - Minimieren Sie die Menge von Flüssigkeit oder Fett, um die Kochzeiten zu verringern. - Wählen Sie für den gewünschten Kochzweck die geeignete Temperatur.

Beispiele für Kochzwecke

Die Information der folgenden Tabelle dient nur der Orientierung.

Einstellungen	Nutzung für
0	Element aus
1 - 3	Empfindlichkeitswar-nung
4 - 5	Schonender Siedepro-zess, langsame Warnung
6 - 7	Wiedererhitzen und schneller Siedeprozess
8	Kochen, Braten und Anbraten
9	Maximale Hitze
P	Boost-Funktion

Reinigungshinweise

- Verwenden Sie zur Reinigung der Oberfläche des Kochfelds keine Scheuerschwämme, ätzende Reinigungsmittel, Reinigungssprays oder

scharfe Gegenstände.

• Zur Entfernung von verbranntem Essen nutzen Sie ein feuchtes Tuch und Spülmittel.
• Zur Entfernung von Essensresten können Sie einen Schaber verwenden. Klebrige Lebensmittel müssen sofort nach dem Überkochen und bevor die Glasfläche abgekühlt ist gereinigt werden.
• Beschädigen Sie bei der Nutzung eines Schabers nicht den Silikonkleber am Rand der Glasfläche.
• Ein Schaber hat eine Rasierklinge und muss daher von Kindern ferngehalten werden.
• Nutzen Sie spezielles Reinigungsmittel für Kochfelder, wenn das Kochfeld handwarm ist. Wischen Sie es ab und trocknen Sie es mit einem sauberen Tuch oder Papiertuch.

INSTALLATION DES GERÄTS

ACHTUNG!

Der elektrische Anschluss dieser Kochfläche darf nur von einem autorisierten Elektriker gemäß den Anweisungen in dieser Anleitung und unter Einhaltung der geltenden Vorschriften vorgenommen werden. Die Garantie erlischt bei Schäden, die durch nicht sachgemäße Verbindung oder Installation verursacht werden. Dieses Haushaltsgerät muss geerdet sein.

Anlagensicherheit

• Jegliche überhängende Oberfläche sollte mindestens 65 cm über dem Kochfeld sein.
• Dunstabzugshauben müssen entsprechend der Herstellerinstruktionen installiert sein.

· Die Hinterwand in Kontakt mit dem Kochfeld muss aus flammenfestem Material sein. · Die Länge des Netzkabels sollte 2 Meter nicht überschreiten.

Montage des Kochfelds in eine Arbeitsplatte

· Das Kochfeld kann in jede Arbeitsplatte eingebaut werden, soweit diese bis mindestens 90 °C hitzeresistent ist. - Machen Sie eine Öffnung mit den Abmessungen, die im nächsten Bild und auf der nächsten Seite gezeigt werden. · Das Induktionskochfeld darf in Arbeitsplatten von einer Dicke von 25 - 40 mm eingebaut werden.

B (mm)	890	min. A (mm)	50
T (mm) 520 min. B (mm) 50
H (mm) 56 E (mm) 10
C1 (mm) 860 min. F (mm) 10
C2 (mm) 490 G (mm) 20
I (mm)	38	J (mm)	5

• Bringen Sie das mitgelieferte einseitige selbsthaftende Dichtband um die untere Kante der Kochoberfläche. Dehnen Sie es nicht.

• Schrauben Sie die 6 Arbeitsplattenmontageklammern in die Seitenwände des Produkts.
• Setzen Sie das Gerät in die Öffnung ein.

Herstellen einer elektrischen Verbindung

Prüfen Sie vor der Herstellung einer Verbindung, dass:

Die Netzspannung entspricht der Angabe auf dem Typenschild auf der Rückseite des Kochfelds.

Der Lastkreis kann die Gerätelast tragen (siehe Typenschild).

Der Netzanschluss verfügt über eine geerdete Verbindung, welche mit den Bestimmungen und geltenden Vorschriften übereinstimmt und in einwandfreiem Zustand ist.

Der Sicherungsschalter muss nach dem Einbau der Kochfläche leicht erreichbar sein.

Wenn es für die Kochfläche keinen eigenen Stromkreislauf und Sicherungsschalter gibt, müssen diese vor dem Anschluss der Kochfläche von einem Elektriker installiert werden.

Ein genehmigtes geeignetes Kabel muss von der Endverbrauchereinheit (Hauptsicherungskasten) angeschlossen werden, geschützt durch eine eigene 50A-Sicherung oder einen Leitungsschutzschalter (MCB). Der Elektriker muss einen allpoligen Hauptschalter zur Verfügung stellen, der sowohl die Leitung (Live) als auch den Neutralleiter mit einem Kontaktabstand von mindestens 3,0 mm trennt.

Der Sicherungsschalter sollte in Übereinstimmung mit den IEE-Regularien an der Küchenwand, über der Arbeitsfläche und seitlich des Kochfelds (nicht darüber) angebracht werden. Verbinden Sie den Sicherungsschalter mit einem Anschlusskasten, der an der Wand in einer Höhe von ca. 61 cm über dem Boden und hinter dem Kochfeld befestigt sein sollte. Danach kann das Netzkabel des Kochfelds angeschlossen werden. Schließen Sie ein Ende an den Anschlusskasten an, das andere an die Anschlussbox an der Rückseite des Kochfelds. Entfernen Sie die Abdeckung der Anschlussbox und schließen Sie das Kabel entsprechend dem Verkabelungsdiagramm an.

Das Netzkabel muss entfernt von direkten Hitzequellen platziert werden. Die Raumtemperatur sollte 50 °C nicht überschreiten.

Das Kabel für das Induktionskochfeld muss vom Typ H05VV-F 3X4 mm² oder 5X1,5 mm² 60227 IEC 53 sein. Auf dem Boden Ihres Geräts finden Sie den entsprechenden Anschlussplan.

FEHLERMELDUNGEN

Im Falle eines Fehlers wird ein Fehlercode auf der Anzeige der Kochplatte angezeigt.

E1: Der Lüfter ist deaktiviert. Wenden Sie sich an einen autorisierten Fachmann.

E2: Induktionsspule ist zu heiß – schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus und lassen Sie die Spule abkühlen.

E3: Die Versorgungsspannung stimmt nicht mit den Nennwerten überein. Schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus, warten Sie, bis das „H“ bei allen Zonen verschwindet, schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein und nutzen Sie es weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.

E4: Die Netzfrequenz unterscheidet sich von den Nennwerten. Schalten Sie das Kochfeld aus – warten Sie, bis das „H“ bei allen Zonen verschwindet, schalten Sie das Kochfeld durch Drücken von XX ein und nutzen Sie es weiter. Wenn der gleiche Fehler erneut angezeigt wird, stecken Sie den Stecker des Gerätes aus und wieder ein. Schalten Sie das Kochfeld durch Drücken von XX ein und nutzen Sie es weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.

E5: Die interne Temperatur des Kochfelds ist zu heiß – schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus und lassen Sie die Kochplatten abkühlen.

E6: Kommunikationsfehler zwischen Touchscreen und Kochplatte. Wenden Sie sich an einen autorisierten Service-techniker.

E7: Der Spulentemperatursensor ist deaktiviert. Wenden Sie sich an einen

autorisierten Servicetechniker.

E8: Der Kühlertemperatursensor ist deaktiviert. Wenden Sie sich an einen autorisierten Servicetechniker.

EA: Sättigungsfehler der großen Spule. Schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus, schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein und nutzen Sie es weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.

EC: Fehler bei der Versorgungsspannung. Schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus, schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein und nutzen Sie es weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.

C1-C8: Mikroprozessor-Alarm. Schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus, schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein und nutzen Sie es weiter. Falls der-selbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.

INHALT:

Schokoladen-Schmelzfunktion

Smart Pause

Brozone

Råd og tips

Timer-funktionen findes i to versioner:

Chokolade smelte-funktion
