РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KH-9I39CS00-EU SHARP

Символът върху продукта или неговата опаковка означава, че той не трябва да бъде третиран като битов отпадък. Вместо това, трябва да бъде занесен в някой от центровете за рециклиране на електронна техника. Чрез правилното извеждане от експлоатация на този продукт, Вие ще помогнете за предотвратяване на възможните негативни последствия за околната среда и човешкото здраве, които биха възникнали при неправилното му изхвърляне. За по-подробна информация относно рециклирането на този продукт се свържете с местните органи на управление, център за рециклиране или магазина, откъдето сте го закупили.

Декларация за съответствие

Ние заявяваме, че нашите продукти отговарят на приложимите европейски директиви, решения и регламенти и на изискванията, посочени в гореописаните стандарти.

Работна повърхност и панел за управление на нагревателите

Работа с уреда

Включване и изключване на уреда

Включване и изключване на нагревателните зони

Смарт пауза

Индикатор за остатъчна топлина.

Функция за изключване с цел безопасност

Заключване против деца

Функция таймер

Специална функция за готвене

Специални режими на готвене

Функция варене

Функция пържене

Функцията за поддържане на храната топла

Функция за разтопяване на шоколад

Смарт пауза

MoCT

Съвети и препоръки

Монтаж на уреда

Вграждане на уреда в кухненски плот

Електрическо свързване

Схема за електрическо свързване

Кодове за грешка

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

• Този уред може да бъде използван от деца над 8 годишна възраст, както и от лица с намалени физически, сетивни или умствени възможности, както и от такива с липса на опит и познание, единствено когато са наблюдавани и инструктирани как да използват устройството по безопасен начин и разбират опасностите, които

е възможно да възникнат. Децата не трябва да си играят с уреда. Почистването и поддръжката не бива да се осъществяват от деца без родителски надзор.

• ВНИМАНИЕ: По време на ползване повърхността на уреда се нагорещява. Внимавайте да не докосвате нагревателите. Деца на възраст под 8 години не трябва да бъдат допускани в близост уреда, освен ако не са наблюдавани непрекъснато.

• ВНИМАНИЕ: При пържене с масло или олио не оставяйте уреда без наблюдение, тъй като е възможно да възникне пожар. НИКОГА не правете опит да гасите пожар с вода. Вместо това изключете уреда и покрийте

огъня, например с капак или противопожарно одеяло.

• ВНИМАНИЕ: Опасност от пожар: не оставяйте предмети върху плота.

• ВНИМАНИЕ: В случай че покритието се спука, изключете уреда, за да избегнете опасността от късо съединение.

- Метални предмети като ножове, вилици, лъжици и капаци не трябва да бъдат поставяни върху повърхността на плота, тъй като е възможно да се нагорещят.

- След работа с индукционния плот изключвайте нагревателите чрез панела за управление, без да разчитате на детектора за съдове.

- При плотове с капак - всяко разливане на течност върху капака

трябва да бъде отстранено, преди да бъде отворен. Също така, преди затваряне на капака е необходимо повърхността на плота да бъде оставена да изстине.

- Уредът не е пригоден за употреба с външен таймер или отделна система за дистанционно управление.

- При почистване на стъклото на вратата и другите повърхности не използвайте абразивни препарати или остри метални стъргалки, тъй като покритията могат да се надраскат и повредят.

- Не почиствайте уреда с помощта на пара.

- Вашият уред е произведен в съответствие с всички приложими местни и международни стандарти и разпоредби.

- Действията по поддръжка и ремонт трябва да бъдат изпълнявани единствено от квалифицирани техници. Монтаж и поправка на уреда, извършени

• от неупълномощено лице могат да застрашат здравето Ви. Изменението или модифицирането на спецификациите на уреда по какъвто и да е начин е опасно.
• Преди да започнете монтажа се уверете, че местните условия за разпространение (естеството и налягането на газта, както и силата и честотата на подаваното напрежение) и изискванията за функциониране на уреда са съвместими. Изискванията за този уред са посочени върху етикета. • ВНИМАНИЕ: Този уред е предназначен единствено за готвене на храна при условия на битова употреба и не трябва да бъде използван за други цели и форми на приложение (напр. за комерсилни нужди или за отопление на помещения).
• Всички възможни мерки за гарантиране на Вашата безопасност са предприети. При почистване се опитвайте да избегнете надраскване, тъй като стъклото може да се спука. Избягвайте да удряте стъклото със съдовете.
• Уверете се, че по време на монтажа захранващият кабел не е приклещен. В случай че захранващият кабел бъде повреден, той трябва да бъде заменен от производителя, негов сервиз или от лице с подобна квалификация, с цел предотвратяване на евентуална опасност.

- Не включвайте уреда преди монтажът да е приключил.

• Уредът трябва да бъде монтиран и въведен в експлоатация от квалифициран техник. Производителят не поема отговорност за повреди, които е възможно да възникнат вследствие на неправилно разположение или монтаж от неупълномощени лица.
• При разопаковане се уверете, че по време на транспортиране уредът не е бил повреден. В случай че установите повреда, не използвайте уреда, а се свържете незабавно с представител на квалифициран сервиз. Опаковъчните материали (полиетилен, телбод, стиропор и т.н.) могат да окажат вредно въздействие върху деца. Поради това трябва да бъдат събирани и изхвърляни незабавно.

- Предпазвайте уреда от атмосферни влияния. Не го излагайте пряко на слънце, дъжд, сняг и т.н.

- Необходимо е предметите около уреда (напр. шкаф) да могат да издържат на температури от 100°C и повече. Докато уредът функционира, температурата на долната повърхност на плота може да се повиши. Ето защо, под него трябва да бъде монтиран борд.

- Не поставяйте леснозапалими или експлозивни материали в близост до уреда, докато е включен.

- Не оставяйте уреда без надзор по време на готвене с твърди или течни мазнини. При нагряване с много високи температури е възможно да възникне пламък. Никога не се опитвайте да гасите възпламенена мазнина с вода. Покрийте тенджерите и тиганите с капак, за да задушите пламъка и изключете уреда.

ри е възможно да възникне пламък. Никога не се опитвайте да гасите възпламенена мазнина с вода. Покрийте тенджерите и тиганите с капак, за да задушите пламъка и изключете уреда.

• Поставяйте тиганите винаги в центъра на зоната за готвене, като завъртате дръжките в безопасно положение, така че да не могат да бъдат бутнати. • В случай че няма да използвате уреда за продължителен период, изключете захранващия кабел от електрическия контакт. Изключвайте главния превключвател. Освен това, когато уредът не се ползва, дръжте вентила за газ изключен.
• Уверявайте се, че когато не работите с уреда, приборите за управление са винаги поставени в положение "0" (стоп).

При почистване и поддръжка

• Винаги изключвайте уреда преди да започнете действия по почистване и поддръжка. Можете да го направите, след като изключите уреда от електрическата мрежа или изключете главните превключватели.
• При почистване на панела за управление не сваляйте контролните прибори. • ЗА ПОДДЪРЖАНЕ НА ЕФЕКТИВНА И БЕЗОПАСНА ЕКСПЛОАТАЦИЯ НА УРЕДА, ВИ ПРЕПОРЪЧВАМЕ ВИНАГИ ДА ИЗПОЛЗВАТЕ ОРИГИНАЛНИ РЕЗЕРВНИ ЧАСТИ И В СЛУЧАЙ

Уважаеми потребители,

прочетете настоящото ръководство на потребителя преди да започнете да използвате плота и го запазете за бъдещи справки.

Работна повърхност за 5 нагревателя:

Панел за управление

Забележка: Външният вид на Вашия плот може да се различава от конфигурацията на модела, показан на изображението по-горе.

Забележка: Външният вид на плота може да се различава от конфигурацията на модела, показана на изображението по-горе.

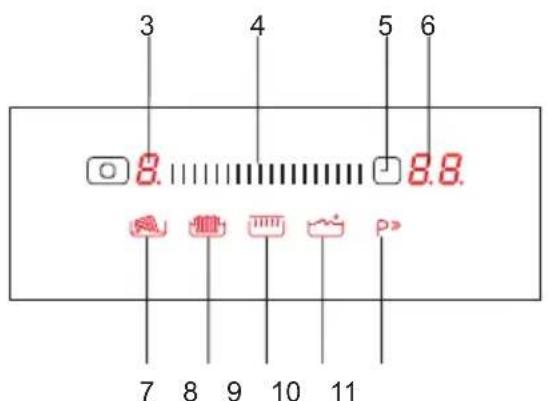

Панел за управление нагревателите:

1- Бутон Вкл./Изкл. 2- Избор на смарт пауза 3- Дисплей на нагревател 4- Плъзгащ бутон 5- Избор на таймер 6- Дисплей на таймера 7- Избор на функция за разтопяване на шоколад

8- Избор на функция пържене 9- Избор на функция за поддържане на храната топла 10- Избор на функция варене 11- Усилване 12- Избор на функция мост 13- Заключване на бутоните 14- Индикатор за заключване на бутоните

РАБОТА С УРЕДА

Използвайте подходящи съдове върху индукционните нагревателни зони.

При включване в електрическата мрежа всички дисплеи светват за момент. След изгасването им плотът се намира в режим на готовност за работа.

Плотът се управлява от електронни сензори, които функционират чрез докосване. Всяко активиране на сензор е последвано от звуков сигнал.

Включване на уреда:

Уредът може да бъде включен чрез натискане на бутон ВКЛ./ИЗКЛ. 📋 . Върху дисплеите на всички нагреватели са показани непремигващи символи "0". Индикаторите за функция режим и функция мост светват, а точките долу вдясно започват да премигват. Ако в рамките на 20 секунди не бъде избрана нагревателна зона, плотът ще бъде изключен автоматично.

Изключване на уреда:

Плотът може да бъде изключен по всяко време с натискане на 📋.

Бутонът ВКЛ./ИЗКЛ. винаги е с приоритет при изключването на уреда.

Индикаторите за функция режим и функция мост ☐ ще изгаснат.

Включване на нагревателните зони:

Настройката за топлинна стойност може да бъде избрана чрез докосване на

плъзгащия бутон на съответния нагревател. Върху дисплея на избрания нагревател ще светне точка, а премигващите точки на всички останали нагреватели ще изгаснат.

Елементът е готов за работа. За най-бързо загряване на течност изберете желаната топлинна стойност, след което натиснете бутон Р за активиране на функцията за топлинно усилване.

Изключване на нагревателните зони:

Използвайте плъзгащия бутон на съответния нагревател, за да

намалите топлинната настройка до "0". Освен това, при едновременно натискане на десния и левия плъзгащи бутони, топлинната настройка се намалява до "0".

Ако нагревателната зона е нагорещена, вместо "0", ще бъде изписано "Н".

Изключване на всички нагревателни зони:

За едновременно изключване на всички нагревателни зони натиснете бутон 📋.

Докато уредът се намира в режим на готовност, всички нагорещени нагревателни зони са обозначени със символа "Н".

Индикатор за остатъчна топлина:

Индикаторът за остатъчна топлина показва, че съответната нагревателна зона е нагорещена и при докосване съществува опасност да се изгорите.

След изключване на нагревателната зона, съответният дисплей показва "Н", докато температурата на нейната повърхност стане безопасна за докосване.

Функция за изключване с цел безопасност:

Всяка от нагревателните зони се изключва, в случай че температурната настройка не бъде променена до изтичане на предварително зададеното максимално време за работа. Всяка промяна в съответната нагревателна зона връща ограничителното максимално времетраене на готвене до първоначалната му стойност. Максималното времетраене на готвене зависи от избраната температурна стойност.

Температурна настройка	Изключване с цел безо-пасност след
1 - 2 6 часа
3 - 4 5 часа
54 часа
6 - 9 1,5 часа

Заключване против деца

Функцията за заключване против деца може да бъде активирана след включване на панела за управление. За активиране на функцията за заключване против деца, натиснете едновременно и задръжте за около 2 секунди бутоните за таймер на предния ляв и задния ляв нагреватели, докато бъде показан символът "L".

При визуализиране на знака "L" (ЗАКЛЮЧЕН) върху дисплеите, температурните настройки на нагревателите не могат да бъдат променяни. Ако някоя от нагревателните зони е нагорещена, символите "L" и "H" ще се редуват.

Плотът ще остане в това положение, докато не бъде отключен, дори и ако панелът за управление бъде включен и изключен.

За деактивиране на функцията, натиснете едновременно и задръжте за около 2 секунди бутоните за таймер на предния

ляв и задния ляв нагреватели, докато символът "L" изчезне от дисплея и плотът се изключи.

Заключване на бутоните

Тази функция служи за блокиране на бутоните и поставяне на устройството в режим на безопасност по време на работа. По време на действието му променянето на настройки и режими чрез докосване на сензорния панел, като например увеличаване на температурата и др. не е възможно. Единственото действие, което може да бъде предприето е изключване на уреда.

Функцията за заключване на бутоните се активира при натискане и задържане на бутон Заключване на бутоните 📄 за поне 2 секунди. Действието се потвърждава чрез звуков сигнал. При успешно изпълнение Индикаторът за заключване на бутоните премигва, след което уредът е заключен.

Функция таймер:

Функцията таймер е налична в два варианта:

Таймерът за минутно напомняне може да бъде регулиран чрез централния бутон за настройка на таймера 🚗 и активиран при изключени нагревателни зони. Дисплеят на таймера показва "00", а индикаторът премигва.

С помощта на бутона за таймер и плъзгащия бутон може те да увеличите/намалите времетраенето. Диапазонът за задаване на настройката е между 0 и 99 минути. Ако в следващите

10 секунди не бъде извършено никакво действие, таймерът за минутно напомняне ще бъде активиран, а премигващата точка ще изчезне. Това се отнася за случаите, при които е зададен централният таймер за нагревателните зони и неговото времетраене е по-малко от това на таймера за минутно напомняне. След активирането на таймера, времето започва да бъде отброявано в зависимост от зададената настройка.

При неговото изтичане прозвучава аудио сигнал и дисплеят на таймера започва да премигва. Аудио сигналът се изключва автоматично след 30 секунди или при докосване на някой от бутоните.

Таймерът за минутно напомняне може да бъде променен или изключен по всяко време чрез бутона на таймера 📋 и плъзгащия бутон 🌐 🐎 🐎 🐎

Изключването на плота чрез докосване в произволен момент ще изключи и таймера за минутно напомняне.

Таймер на нагревателна зона (от 1 до 99 минути):

При включен плот, за всяка една от нагревателните зони може да бъде програмиран отделен таймер.

Изберете температурната настройка и активирайте бутона за настройка на таймера. Таймерът може да бъде програмиран за изключване на определена нагревателна зона. 10 секунди след последното действие дисплеят на таймера преминава към следващия таймер, който изтича (в случай че таймерът за минутно напомняне е програмиран).

След изтичане на зададеното времетраене прозвучава сигнал, върху дисплея на таймера се изписва "00". Съответната зона се изключва, а ако е нагорещена, върху дисплея се изписва "Н". Аудио сигналът се изключва автоматично след 30 секунди или при докосване на някой от бутоните.

При включен плот следните действия се обозначават със звуков сигнал:

Стандартно активиране на бутон - къс звуков сигнал.

Непрекъснато въздействие върху бутоните за продължителен период от време (10 секунди) - дълъг прекъснат звуков сигнал.

Функция усилване:

За да използвате тази функция, задайте желаната топлинна стойност, след което натиснете бутон "Р" (усилване). Индикаторът за функция усилване ще светне по-ярко.

Функция усилване може да бъде активирана единствено ако е приложима за избраната нагревателна зона. Когато това стане, върху съответния дисплей се изписва символът "Р".

При активирането на функцията е възможно надхвърлянето на максималната мощност. В този случай вграденото управление на мощността ще бъде задействано.

Необходимостта от намаляване на мощността се означава чрез премигване на дисплея на съответната нагревателна зона. То продължава 3 секунди и позволява промени в настройките преди активиране на намаляването на мощността.

Специална функция за готвене

Специалните функции за готвене могат да бъдат активирани чрез натискане на някой от бутоните на функциите за варене, пържене, поддържане на храната топла

или разтопяване на шоколад. Функциите варене и пържене не могат да бъдат избирани едновременно (за дясната страна на плота), докато не прозвучи еднократен звуков сигнал.

Функциите смарт пауза и таймер не могат да бъдат активирани, докато е избрана функция режим.

Специални режими на готвене

Функция варене

Служи за кипване на вода, както и за поддържане на температура, близка до точката на кипене. За активиране на функция варене, натиснете съответния бутон. След като функция варене бъде активирана, върху съответния дисплей ще бъде изписан символът "b", а индикаторът на функцията ще светне по-ярко. Звуков сигнал ще обозначи кипването на водата, след което нейната температура ще бъде поддържана близка до точката на кипене.

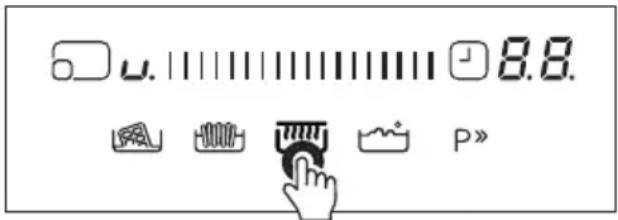

На горното изображение е показана индикацията на функция варене върху централния дисплей.

Функция пържене

Използва се за пържене при около 160°C. За активиране на функция пържене, натиснете съответния бутон. След като функция пържене бъде активирана, върху съответния дисплей ще бъде изписан символът "F", а индикаторът на функцията ще светне по-ярко. Когато мазнината е готова за пържене, ще прозвучи аудио сигнал.

На горното изображение е показана индикацията на функция пържене върху централния дисплей.

Функцията за поддържане на храната топла

Тази функция позволява температурата на храната да бъде поддържана около 50°C. За да я активирате, натиснете съответния бутон. След като функцията за поддържане на храната топла бъде активирана, върху съответния дисплей ще бъде изписан символът "u", а индикаторът на функцията ще светне по-ярко.

На горното изображение е показана индикацията на функцията за поддържане на храната топла върху централния дисплей.

Функция за разтопяване на шоколад

Тази функция може да бъде използвана за разтопяване на шоколад или други подобни храни при температура около 40°C. За да я активирате, натиснете съответния бутон. След като функцията за разтопяване на шоколад бъде активирана, върху съответния дисплей ще бъде изписан символът "с", а индикаторът на функцията

ще светне по-ярко.

Времето и изпълнението на тази функция могат да се различават в зависимост от количеството храна и качеството на тигана. Най-добри резултати се постигат при 1,5 литра вода или 0,5 литра мазнина.

Смарт пауза

Активирането на тази функция намалява мощността на всички включени нагреватели.

При деактивиране на функцията смарт пауза нагревателите автоматично се връщат към предишния си режим на работа.

В случай че функцията не бъде деактивирана, плотът ще се изключи автоматично след 30 минути.

За активиране на смарт пауза натиснете (☐). Мощността на всички активирани нагреватели ще бъде намалена до ниво 1 и върху всички дисплеи ще бъде изписано "II".

Натиснете (☐) още веднъж за деактивиране на функцията. Символът "II" ще изчезне и всички нагреватели ще продължат да работят на предишния си режим на работа.

Мост

Включване на нагревателна зона мост

Функцията мост се активира чрез докосване на съответния бутон. След като бъде активирана, на дисплеите на левите нагревателни зони ще се изпише "b,r", а индикаторът на функцията ще светне по-ярко.

Изберете желаната температурна стойност с помощта на плъзгащия бутон. Топлинната настройка може да бъде увеличена от дясната страна на плъзгащия бутон или съответно намалена чрез докосване на лявата му страна.

Мостът е готов за готвене. За оптимално време на нагряване изберете желаната топлинна стойност, след което натиснете бутон "Р" за активиране на функцията за топлинно усилване.

Изключване на нагревателна зона мост

Докоснете бутона за функция мост, след което топлинното ниво автоматично ще се понижи на "0". Ако нагревателната зона мост е нагорещена, ще бъде изписано "Н".

СЪВЕТИ И ПРЕПОРЪКИ

Съдове за готвене

· Използвайте съдове за готвене с дебело, плоско и гладко дъно, имащи еднакъв диаметър с елемента. По този начин времето за готвене се намалява.

- За оптимални резултати при приготвяне на храната използвайте съдове от стомана, емайлирана стомана, чугун и неръждаема стомана (надлежно маркирани от производителя).

· Съдове с дъно от емайлирана стомана, алуминий или бакър могат да оставят следи от метал върху плота. Ако не ги премахнете веднага,

след известно време те стават много трудни за почистване. Почиствайте плота след всяка употреба.

• Съдовете, върху чиито дъно може да бъде залепен магнит, са подходящи за индукция.
• Те трябва да бъдат разположени централно върху зоната за готвене. По-долу са показани правилно и неправилно поставени съдове.
• Възможно е при използване на някои тигани да чуете определени шумове. Това се дължи на техния дизайн и не се отразява върху работата или безопасността на плота.

Икономия на енергия

· Индукционните зони за готвене се приспособяват автоматично към размера на дъното на съда до определени граници. Магнитната част на дъното на съда трябва да бъде с минимален диаметър в зависимост от размера на зоната за готвене.

Поставяйте съда върху зоната за готвене преди да включите уреда. Ако той бъде включен без поставен върху него съд, зоните за готвене няма да функционират и това ще бъде показано върху дисплея на панела за управление.

• Поставяйте капак, за да намалите времетраенето на готвене. · Когато течността заври, намалявайте температурната настройка.
• Ограничете количеството течност или мазнина, за да намалите времетраенето на готвене.
• Изберете подходяща температурна настройка за отделните приложения на уреда.

Примери

Данните, показани в таблицата по-долу служат само за информация.

Настройки	Използва се за
0	Изключване на елемент
1 - 3	Деликатно затопляне
4 - 5	Леко къкрене, бавно затопляне
6 - 7	Бързо затопляне, варене
8	Варене, сотиране и изпичане на коричка
9	Максимална топлинна стойност
Р	Функция усилване

Съвети за почистване

• При почистване на повърхността на плота не използвайте абразивна кухненска тел, разяждащи препарати за почистване, аерозоли или остри предмети.
• За да премахнете загоряла храна, предварително я накиснете с влажна кърпа и подходящ препарат.
• За почистване на храна или остатъци можете да използвате стъргалка. Лепкавите храни трябва да бъдат

почиствани незабавно, преди стъклото да е изстинало.

· Докато използвате стъргалката, внимавайте да не издраскате силиконовото покритие върху краищата на стъклото. - Стъргалката съдържа бръснач. Поради тази причина, е необходимо да я пазите далеч от деца. - Почиствайте плота, докато е достатъчно топъл, с помощта на специален препарат за почистване на стъклокерамични повърхности. Изплакнете и подсушете с чиста кърпа или хартия.

МОНТАЖ НА УРЕДА

ВНИМАНИЕ:

Електрическото свързване на този плот трябва да бъде изпълнено от квалифициран електротехник, в съответствие с инструкциите от този наръчник и спазвайки местните разпоредби. В случай на повреда, възникнала в резултат на неправилно свързване или монтаж, гаранцията престава да бъде валидна. Уредът трябва да бъде заземен.

Най-близката повърхност над уреда трябва да отстои на поне 65 см. Аспираторите трябва да бъдат поставени в съответствие с указанията на производителя. Необходимо е стената зад плота да бъде от огнеустойчив материал. Дължината на захранващия кабел не бива да надвишава 2 метра.

Вграждане на уреда в кухненски плот

Уредът може да бъде поставен в кухненски плот с устойчивост на топлина до 90°C и повече. Направете отвор с размери, показани на изображението по-долу и на следващата страница. Индукционният плот може да бъде вграден в кухненски плотове с дебелина между 25 и 40 мм.

W (mm)	890	min. A (mm)	50
D (mm) 520 min. B (mm) 50
H (mm) 56E (mm) 10
C1 (mm) 860 min. F (mm) 10
C2 (mm) 490 G (mm) 20
I (mm)	38	J (mm)	5

• Залепете предоставената лента за уплътнение около цялата дължина на долната страна на плота. Не разтягайте лентата.

• Завийте шестте монтажни конзоли в страните на продукта.
• Поставете уреда в отвора.

Електрическо свързване

Преди да свържете уреда към електрическата мрежа, проверете дали:

Входящото напрежение е еднакво с посоченото върху табелката от задната страна на плота.

Мрежата може да поддържа мощността на уреда (посочена върху табелката).

Захранването е заземено в съответствие с местните разпоредби, както и дали се намира в добро състояние.

Превключвателят с предпазител е лесно достъпен, след като плотът бъде монтиран.

При отсъствие на отделна верига и превключвател с предпазител за плота, такива трябва да бъдат монтирани от квалифициран електротехник преди уредът да бъде свързан.

За консумиращия уред (главното табло за предпазители) трябва да бъде свързан подходящ и одобрен кабел, който да бъде защитен от собствен 50 амперов предпазител или микро електрически прекъсвач (МСВ). Електротехникът трябва да монтира многополюсен превключвател с предпазител, който

изключва активния и неутралните проводници, оставяйки минимално разстояние от 3,0 мм в контакта.

Превключвателят с предпазител трябва да бъде поставен на стената върху и встрани от работната повърхност на плота, не и непосредствено над него, в съответствие с разпоредбите на IEE. Свържете превключвателя с предпазител към разклонителна кутия, която трябва да бъде поставена в стената на около 61 см над пода и зад плота. След това можете да свържете захранващия кабел. Свържете единия край към разклонителната кутия, а другия към електрическите клеми, разположени на задната страна на плота. Свалете капака, покриващ електрическите клеми, и монтирайте проводника, спазвайки схемата за свързване.

Захранващият кабел трябва да бъде разположен далеч от непосредствени източници на топлина.

Той не бива да бъде излаган на температура, по-висока с 50°C от температурата в помещението.

Проводникът за индукционния плот трябва да бъде H05VV-F 3X4 mm² или 5X1,5 mm² 60227 IEC 53 ••. Можете да видите схемата за свързване на дъното на уреда.

КОДОВЕ ЗА ГРЕШКА

При възникване на грешка, върху дисплеите на нагревателите се изписва код за грешка.

E1: Вентилаторът за охлаждане не се включва. Потърсете упълномощен сервизен представител.

E2: Индукционната бобина е прекалено нагорещена. Изключете плота чрез бутон Вкл./Изкл. и оставете бобината да се охлади.

E3: Захранващото напрежение се различава от посочените стойности. Изключете плота чрез докосване на бутон Вкл./Изкл., изчакайте докато символът "Н" изчезне от дисплеите на всички нагревателни зони, включете отново плота със същия бутон, след което продължете използването на уреда. При повторна поява на същия код за грешка, се свържете с упълномощен сервизен представител.

E4: Честотата на подаваното захранване се различава от посочените стойности. Изключете плота чрез докосване на бутон Вкл./Изкл., изчакайте докато символът "Н" изчезне от дисплеите на всички нагревателни зони, включете отново плота със същия бутон, след което продължете използването на уреда. При повторна поява на същия код за грешка, изключете уреда от електрическата мрежа, след което го включете отново. Включете плота чрез бутон Вкл./Изкл. и продължете с използването на уреда. При повторна поява на същия код за грешка, се свържете с упълномощен сервизен представител.

E5: Вътрешната температура на плота е прекалено висока. Изключете уреда чрез бутон Вкл./Изкл. и изчакайте, докато нагревателите изстинат.

Е6: Грешка при предаването на командите от панела за управление към нагревателите. Свържете се с упълномощен сервисен представител.

E7: Температурният сензор на бобината не функционира. Свържете се с упълномощен сервизен представител.

E8: Температурният сензор на охладителя не функционира. Свържете се с упълномощен сервизен представител.

EA: Грешка от пренасищане на бобината. Изключете, след което включете повторно уреда чрез бутон Вкл./Изкл. и продължете работата с него. При повторна поява на същия код за грешка, се свържете с упълномощен сервизен представител.

ЕС: Грешка от захранващото напрежение. Изключете, след което включете повторно уреда чрез бутон Вкл./Изкл. и продължете работата с него. При повторна поява на същия код за грешка, се свържете с упълномощен сервизен представител.

C1-C8: Предупредителен сигнал за микропроцесора. Изключете, след което включете повторно уреда чрез бутон Вкл./Изкл. и продължете работата с него. При повторна поява на същия код за грешка, се свържете с упълномощен сервизен представител.
