NÁVOD K OBSLUZE KH-9I39CS00-EU SHARP

Symbol na výrobku nebo na doprovodných dokumentech k výrobku znamená, že s tímto přístrojem nelze zacházet jako s domovním odpadem. Namísto toho je nutné přístroj předat do nejbližšího sběrného střediska k recyklaci elektrického a elektronického vybavení. Zajištěním řádné ekologické likvidace přístroje pomůžete zamezit možnému škodlivému dopadu na životní prostředí a lidské zdraví,

který by jinak mohl vzniknout při nesprávné likvidaci tohoto výrobku. Pro bližší informace ohledně recyklace tohoto výrobku kontaktujte prosím místní úřady, službu likvidace domovních odpadů nebo prodejnu, kde jste produkt koupili.

CZ-Prohlášení o shodě

Prohlašujeme, že naše výrobky splňují příslušné evropské směrnice, rozhodnutí, předpisy a požadavky uvedené ve zmiňovaných normách.

Varná plocha a ovládací panel plotýnek

Provoz spotřebiče

Zapnutí a vypnutí spotřebiče

Zapnutí a vypnutí varných zón spotřebiče

Chytrá pauza

Kontrolka zbytkového tepla.

Funkce bezpečnostního vypnutí

Dětský zámek

Funkce časovače

Alarm

Funkce Posílení

Speciální funkce vaření

Speciální režimy vaření

Funkce varu

Funkce smažení

Funkce udržování teploty

Funkce rozpouštění čokolády

Chytrá pauza

Přemošťovací zóna

Rady a tipy

Instalace spotřebiče

Bezpečnost instalace

Připevnění varné desky na pracovní desku

Provedení elektrického zapojení

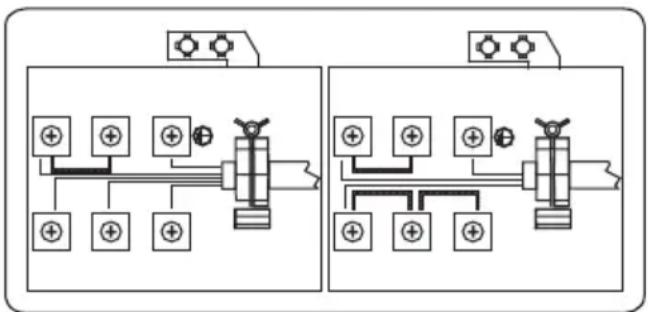

Nákres elektrického zapojení

Chybové kódy

BEZPEČNOSTNÍ UPOZORNĚNÍ

TYTO POKYNY SI PŘEČTĚTE PEČLIVĚ JEŠTĚ NEŽ ZAČNETE SPOTŘEBIČ POUŽÍVAT A UCHOVEJTE JE NA PRAKTICKÉM MÍSTĚ, KDE JE V PŘÍPADĚ POTŘEBY NALEZNETE.

TENTO NÁVOD K POUŽITÍ JE PŘIPRAVEN PRO VÍCE NEŽ JEDEN MODEL. VÁŠ SPOTŘEBIČ NEMUSÍ MÍT NĚKTERÉ Z FUNKCÍ UVEDENÝCH V TOMTO NÁVODU. ZATÍMCO ČTETE NÁVOD K OBSLUZE, VĚNUJTE ZVLÁŠTNÍ POZORNOST VÝRAZŮM S OBRÁZKY.

Obecná bezpečnostní upozornění

- Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo mentálními schopnostmi anebo osoby bez příslušných znalostí a zkušeností, pokud jsou pod dozorem nebo byly poučeny o bezpečném užívání tohoto přístroje a chápou související nebezpečí. Děti si nesmí se spotřebičem hrát. Čištění a údržba nesmí

být prováděny dětmi bez dohledu dospělé osoby.

• VAROVÁNÍ: Spotřebič a dostupné části se při používání zahřívají. Dávejte pozor, abyste se nedotkli topných prvků. Děti mladší 8 let se nesmí spotřebič používat, s výjimkou případů, kdy jsou pod nepřetržitým dozorem.

• VAROVÁNÍ: Vaření bez dozoru, při kterém používáte tuk nebo olej může být nebezpečné a může způsobit požár. NIKDY se nesnažte oheň uhasit vodou! Vypněte spotřebič a plamen zakryjte, např. pokličkou nebo utěrkou.

• VAROVÁNÍ: Nebezpečí požáru: na povrchu určeném k vaření neskladujte žádné předměty.

• VAROVÁNÍ: Je-li povrch nalomený, spotřebič vypněte a předejděte tak možnosti úrazu elektrickým proudem. • V případě indukčních plotýnek nesmíte na horké povrchy pokládat kovové předměty, např. nože, vidličky, lžíce a pokličky, neboť by se mohly rozehřát. • V případě indukčních plotýnek vypněte varnou plotýnku pomocí ovládání a nespoléhejte se na detektor. • V případě varných desek s krytem je třeba před otevřením odstranit cokoli, co je na něm vylitého. Kromě toho je třeba nechat varnou desku před zavřením krytu vychladnout. - Spotřebič by se neměl spínat pomocí externího časovače nebo

samostatného dálkového ovládání.

• Nepoužívejte drsné abrazivní čisticí prostředky nebo ostré kovové stěrky na čištění skla dvířek trouby, protože mohou poškrábat povrch, což může vést k poničení skla nebo poškození povrchu.
• K čištění spotřebiče nepoužívejte parní čističe.
• Váš spotřebič je vyrobený v souladu se všemi platnými a mezinárodními směrnicemi a nařízeními.
• Údržbu a opravy musí provádět pouze autorizovaní servisní technici. Instalace a opravy prováděné neautorizovanými techniky vás mohou ohrozit. Jakákoli úprava nebo změna specifikací spotřebiče je nebezpečná.
• Před instalací se ujistěte, zda lokální distribuční sítě (druh plynu a tlak plynu nebo elektrické napětí a kmitočet) jsou kompatibilní s požadavky spotřebiče. Požadavky pro tento spotřebič jsou uvedeny na štítku.
• UPOZORNĚNÍ: Tento spotřebič je navržen pouze k vaření potravin a je určen pouze k domácímu použití a nesmí být použit k žádnému
• jinému účelu nebo v jiném prostředí, například k nedomácímu použití nebo v komerčním prostředí nebo k vytápění místnosti.
• K zajištění vaší bezpečnosti je třeba přijmout veškerá možná bezpečnostní opatření. Vzhledem k tomu, že se sklo může rozbít, musíte dávat během čištění pozor, abyste sklo nepoškrábali. Dejte pozor, abyste příslušenstvím nenarazili do skla.
• Během instalace zkontrolujte, zda není napájecí kabel zaklíněný. Je-li napájecí kabel poškozený, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se tak předešlo nebezpečí.

Upozornění k instalaci

• Spotřebič nespouštějte dokud nebude zcela nainstalovaný.
• Spotřebič musí nainstalovat a uvést do provozu autorizovaný technik. Výrobce nezodpovídá za jakékoli škody, které mohou být způsoby vadným umístěním a instalací provedenou neautorizovanými osobami.
• Když spotřebič rozbalíte, zkontrolujte, zda se během přepravy nepoškodil. V případě jakéhokoli defektu; spotřebič nepoužívejte a okamžitě kontaktujte zástupce kvalifikovaného servisu. Vzhledem k tomu, že materiály použité k balení (nylon, spony, polystyren, atd.) mohou mít na děti nežádoucí účinky, je třeba je okamžitě shromáždit a zlikvidovat.
• Svůj spotřebič chraňte před atmosférickými vlivy. Nevystavujte ho slunci, dešti, sněhu, atd.
• Materiály v okolí spotřebiče (skřín) musí dokázat vydržet teplotu minimálně 100°C. Teplota spodního povrchu plotýnky se může během provozu zvýšit. Proto je třeba pod produkt nainstalovat desku.

• Během použití

• Je-li spotřebič spuštěný, nedávejte na něj nebo do jeho blízkosti hořlavé materiály.
• Během vaření s tekutými nebo pevnými tuky spotřebič neopouštějte. V důsledku extrémního zahřátí se mohou vznítit. Na plameny způsobené olejem nikdy nelijte vodu. Abyste udusili plamen, který zapříčinil olej, zakryjte pánev pokličkou a sporák vypněte.
• Hrnce vždy umístěte doprostřed varné zóny a rukojeti otočte do bezpečné pozice, aby nebylo možné hrnce převrhnout.
• Pokud nechcete spotřebič delší dobu používat, odpojte zástrčku ze zásuvky. Hlavní spínač nechte vypnutý. Pokud spotřebič nepoužíváte, vypněte i přívod plynu.
• Když se spotřebič nepoužívá, vždy zkontrolujte, zda jsou ovládací tlačítka nastavená do pozice "0" (stop).

Čištění a údržba

- Před čištěním nebo údržbou vždy spotřebič vypněte. Můžete to udělat po odpojení ze sítě nebo vypnutí hlavního vypínače.

Při čištění ovládacího panelu nesnímejte ovladače.

• Při čištění ovládacího panelu nesnímejte ovladače.
• ABYSTE ZACHOVALI EFEKTIVITU A BEZPEČNOST VAŠEHO SPOTŘEBIČE, DOPORUČUJEME, ABYSTE VŽDY POUŽILI ORIGINÁLNÍ NÁHRADNÍ ČÁSTI A V PŘÍPADĚ POTŘEBY KONTAKTOVALI POUZE NAŠE AUTORIZOVANÉ SERVISY.

Vážený zákazníku,

Než varnou desku použijete, přečtěte si pokyny v tomto návodu k použití. Ten uchovejte k budoucímu použití.

Než varnou desku použijete, přečtěte si pokyny v tomto návodu k použití. Ten uchovejte k budoucímu použití.

Varná plocha pro 5 plotýnek:

Poznámka: Vzhled vaší varné desky může být jiný než výše zobrazený model, a to s ohledem na její konfiguraci.

Poznámka: Vzhled vaší varné desky může být jiný než výše zobrazený model, a to s ohledem na její konfiguraci.

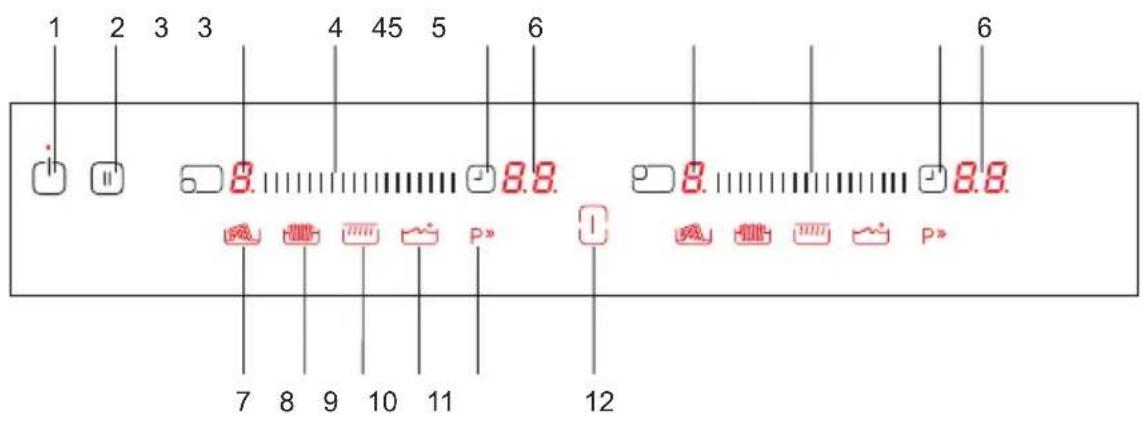

Ovládací panel pro plotýnky:

1 - Tlačítko pro zapnutí/vypnutí 2 - Volba chytré pauzy 3 - Displej plotýnky 4 - Posuvné tlačítko 5 - Výběr časovače 6 - Displej časovače 7 - Výběr funkce rozpouštění čokolády

8 - Výběr funkce smažení 9 - Výběr funkce udržování teploty 10 - Výběr funkce varu 11 - Posílení 12 - Výběr funkce přemostění 13 - Zámek tlačítek 14 - Kontrolka zámku tlačítek

OBSLUHA SPOTŘEBIČE

Na indukčních varných zónách používejte vhodné nádobí.

Po zapnutí napájení se na chvíli rozsvítí celý displej. Když zhasnou, varná deska přejde do pohotovostního režimu a je připravená ke spuštění.

Varná deska se ovládá pomocí elektronických senzorů, které se ovládají stisknutím souvisejících senzorů. Po aktivaci každého senzoru se ozve zvukový signál (pípnutí).

Zapnutí spotřebiče:

Varnou desku zapněte stisknutím tlačítka ZAP./VYP. 📋 Na všech displejích pro plotýnky se zobrazí statická „0“, rozsvítí se ukazatel režimu a ukazatel funkce přemostění a tečky vpravo dole budou blikat. (Nedojde-li během 20 sekund k výběru žádné varné zóny, deska se automaticky vypne.)

Vypnutí spotřebiče:

Varnou desku kdykoli vypněte stisknutím ☐.

Tlačítko ZAP./VYP. má při vypnutí funkce vždy přednost.

Ukazatel režimu a funkce přemostění už nebude svítit.

Nastavte teplotní stupeň pomocí příslušného dotykového posuvníku pro nastavení teploty. Na

displeji pro příslušnou plotýnku se zobrazí statická tečka a blikající tečky na displejích ostatních plotýnek zhasnou.

Topné těleso je nyní připraveno k použití. Abyste dosáhli varu co nejrychleji, vyberte požadovaný stupeň vaření a stisknutím tlačítka „P“ aktivujte funkci posílení.

Vypnutí varných zón

Pomocí posuvníku na ovládání příslušné plotýnky nastavte teplotu na „0“. (Teplotu můžete nastavit na „0“ i stisknutím pravé a levé strany posuvníku zároveň)

Je-li varná zóna horká, místo „0“ se zobrazí „H“.

Vypnutí všech varných zón:

Chcete-li vypnout všechny varné zóny najednou, stiskněte tlačítko 📋.

V pohotovostním režimu se u všech horkých varných zón se zobrazí "H".

Ukazatel zbytkového tepla:

Ukazatel zbytkového tepla ukazuje, že na keramickém povrchu v okolí varné zóny je nebezpečně vysoká teplota.

Po vypnutí varné zóny se na příslušném displeji zobrazí "H", a to až do okamžiku, kdy teplota dané zóny klesne na bezpečnou úroveň.

Funkce bezpečnostního vypnutí:

Není-li nastavení tepla upraveno, každá varná zóna se po uplynutí nastaveného maximálního provozního času vypne. Každá změna ve varné zóně přepne maximální provozní čas na původní hodnotu provozního času. Maximální provozní čas závisí na zvolené teplotě.

Nastavení teploty	Vypnutí bez-pečnostního spínače po
1 - 2 6 hodinách
3 - 4 5 hodinách
5 4 hodinách
6 - 9 1,5 hodině

Dětský zámek

Funkci dětského zámku lze aktivovat zapnutím ovládání. Dětský zámek aktivujte pomocí tlačítek časovače pro levou přední plotýnku a pro levou zadní plotýnku. Stiskněte naráz tlačítko časovače pro levou přední plotýnku a levou zadní plotýnku a podržte je asi na 2 vteřiny – dokud se nezobrazí „L“.

Na displeji všech plotýnek se zobrazí „L“, ZAMKNUTO, a ovládání nelze změnit. (Je-li varná zóna horká, „L“ a „H“ se zobrazují střídavě.)

Plotýnka zůstane zamknutá dokud nebude odemknuta, a to i v případě vypnutí a zapnutí ovládání.

Dětský zámek uvolníte pomocí tlačítek časovače pro levou přední plotýnku a pro levou zadní plotýnku. Stiskněte naráz tlačítko časovače pro levou přední plotýnku a levou zadní plotýnku a podržte je asi na 2 vteřiny – dokud se nezobrazí „L“. Varná deska se vypne.

Zámek tlačítek

Funkce zámku tlačítek slouží k blokování a nastavení spotřebiče do úsporného režimu. Po jeho aktivaci nelze provádět úpravy, např. nastavení tepla a další. Provést lze pouze vypnutí spotřebiče.

Funkce zámku se aktivuje v případě, že dojde ke stisknutí tlačítka Zámek tlačítek po dobu minimálně 2 sekund. Aktivace se potvrdí zvukovým signálem. Po úspěšném dokončení v délce vyšší než 2 sekundy se kontrolka zámku tlačítek rozbliká a varná plocha se zamkne.

Funkce časovače:

Funkce časovače má dvě verze:

Časovač minutky (1 až 99 minut):

Časovač minutky můžete nastavit pomocí tlačítka pro centrální časovač a použít ho, když jsou varné zóny vypnuté. Na displeji časovače se zobrazí „00“ a ukazatel bude blikat.

Časovač a posuvná tlačítka použijte ke zvýšení/snížení času. Rozsah nastavení je v rozmezí 0 až 99 minut. Nedojde-li do 10 sekund k žádnému nastavení, minutka se zastaví a blikající tečka zmizí v případě, kdy je nastaven časovač centrální varné zóny a čas pro centrální varnou zónu je kratší než čas na minutce. Po nastavení časovače se

čas začne odpočítávat, v souladu s nastavením.

Když odpočet skončí, ozve se zvukový signál a displej časovače zabliká. Zvukový signál se automaticky vypne po uplynutí 30 sekund a/nebo po stisknutí libovolného tlačítka.

Časovač minutky lze kdykoli změnit nebo vypnout pomocí posuvných tlačítek časovače. Vypnutí varné desky v kterýkoli okamžik vypne také časovač minutky.

Časovač varné oblasti: (1 až 99 minut):

Po zapnutí plotýnek lze pro každou varnou zónu naprogramovat nezávislý časovač.

Zvolte nastavení teploty a aktivujte tlačítko pro nastavení časovače pro příslušnou plotýnku. Časovač lze nastavit tak, aby vypnul varnou zónu. 10 vteřin po poslední operaci se zobrazení časovače změní na časovač, který bude běžet dále (v případech, kdy je časovač minutky nastaven pro centrální plotýnku).

Když uplyne čas nastavený na časovači, ozve se zvukové znamení a na displeji se zobrazí „0“ naprogramovaná varná zóna se vypne a pokud je zóna horká, zobrazí se na displeji „H“. Zvukový signál se vypne automaticky po 30 vteřinách nebo stisknutím tlačítka.

Alarm:

Zatímco je plotýnka spuštěná, zvukový signál označí následující události:

Normální aktivace tlačítka - krátký zvukový signál

Dlouhé stisknutí tlačítka (10 sekund) - dlouhý, přerušovaný zvukový signál.

Funkce Posílení:

Chcete-li tuto funkci použít, nastavte požadovaný stupeň vaření, poté stiskněte tlačítko „P“ (Posílení). Ukazatel funkce posílení se rozsvítí jasněji než na začátku.

Funkci Posilovač lze aktivovat pouze je-li relevantní pro vybranou varnou zónu. Je-li funkce posílení aktivní, na odpovídajícím displeji se zobrazí „P“.

Aktivace posílení může zvýšit maximální výkon, v takovém případě se aktivuje integrovaná správa výkonu.

Nezbytné snížení výkonu se zobrazí příslušným blikáním varné zóny. Blikání bude aktivní po dobu 3 vteřin, aby bylo možné provést další úpravy nastavení před snížením výkonu.

Speciální funkce vaření

Speciální funkce vaření můžete aktivovat tlačítky pro var, smažení, udržení teploty a rozpouštění čokolády. Funkce varu a smažení nelze zvolit naráz (pro pravou stranu varné desky), dokud se neozve jedno pípnutí.

Funkce chytré pauzy a časovače nelze použít, když je zvolen některý z režimů.

Speciální režimy vaření Funkce varu

Tato funkce se používá k přivedení vody k varu a udržení teploty poblíž bodu varu. Funkci varu aktivujte stisknutím tlačítka pro funkci varu. Když se funkce varu aktivuje, na příslušném displeji se zobrazí „b“ a indikátor

funkce varu bude svítit jasněji než na začátku. Když voda dosáhne varu, ozve se pípnutí a deska pak bude vodu udržovat na mírném varu.

Obrázek výše zobrazuje displej centrální plotýnky, když je zapnutá funkce varu.

Funkce smažení

Tato funkce rozpálí olej na teplotu přibližně 160 °C.

Tuto funkci aktivujte stisknutím tlačítka pro funkci smažení. Když se funkce smažení aktivuje, na příslušném displeji se zobrazí „F“ a indikátor funkce smažení bude svítit jasněji než na začátku. Až bude olej připraven ke smažení, ozve se pípnutí.

Obrázek výše zobrazuje displej centrální plotýnky, když je zapnutá funkce smažení.

Funkce udržování teploty

Tato funkce umožňuje udržovat teplotu jídla na přibližně 50 °C. Funkci udržování teploty aktivujte stisknutím tlačítka pro funkci udržování teploty. Když se funkce udržování teploty aktivuje, na příslušném displeji se zobrazí „u“ a indikátor funkce udržování teploty bude svítit jasněji než na začátku.

Obrázek výše zobrazuje displej centrální plotýnky, když je zapnutá funkce udržování teploty.

Funkce rozpouštění čokolády

Tato funkce rozpustí čokoládu nebo podobné potraviny při teplotě okolo 40°C. Funkci rozpouštění čokolády aktivujte stisknutím tlačítka pro funkci rozpouštění čokolády. Když se funkce rozpouštění čokolády aktivuje, na příslušném displeji se zobrazí „c“ a indikátor funkce udržování teploty bude svítit jasněji než na začátku.

Výkon a potřebná doba se mohou lišit v závislosti na množství potraviny v hrnci a kvalitě hrnce. Nejlepších výsledků dosáhnete u těchto funkcí při použití 1,5 litru vody nebo 0,5 litru oleje.

Chytrá pauza

Když je aktivována funkce Chytrá pauza (Smart Pause), sníží se výkon všech plotýnek, které byly zapnuty.

Pokud tuto funkci deaktivujete, plotýnky se automaticky vrátí na předchozí úroveň.

Není-li tato funkce deaktivována, varná deska se vypne po uplynutí 30 minut.

Pro aktivaci funkce Chytrá pauza (Smart Pause) stiskněte (☐). Výkon aktivovaných plotýnek se sníží na úroveň 1 a na všech displejích se zobrazí „II“.

Pro deaktivaci této funkce znovu stiskněte (☐). „II“ zmizí a všechny plotýnky se vrátí na dříve nastavenou úroveň.

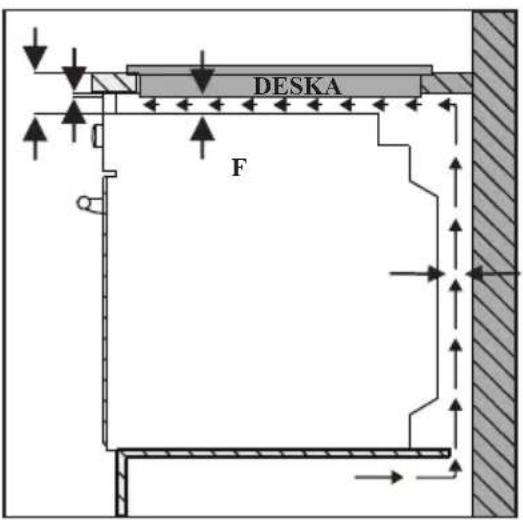

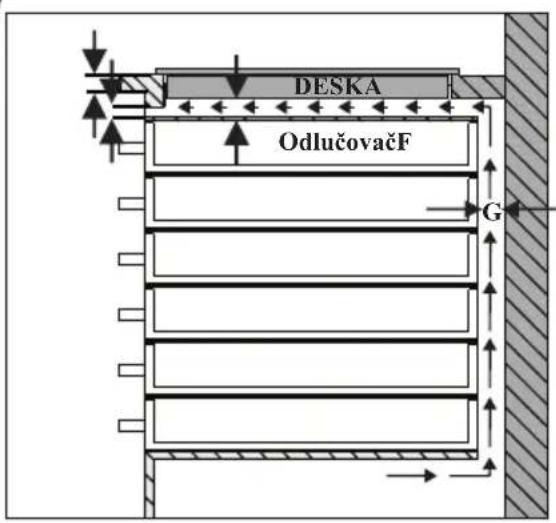

Š (mm)	890	min. A (mm)	50
D (mm) 520 Min. B 50
V (mm) 56 E (mm) 10
C1 : 860 min. F (mm) 10
C2 : 490 G (mm) 20
I (mm) 38 J (mm)		5

Přemost'ovací zóna

Zapnutí zóny přemostění

Funkce přemostění aktivuje přemosťovací zónu. Když se funkce přemosťovací zóny aktivuje, na displejích pro dvě levé zóny se objeví „b,r“ a LED na tlačítku funkce přemostění bude svítit jasněji než na začátku.

Pomocí posuvníku nastavte teplotu. Teplotu zvyšte stisknutím pravé strany posuvníku a snižte stisknutím levé strany posuvníku.

Topné těleso přemostění je připraveno k použití. Abyste dosáhli co nejrychlejších časů vaření, vyberte požadovaný stupeň vaření a stisknutím tlačítka „P“ aktivujte funkci posílení.

Vypnutí zóny přemostění

Stiskněte tlačítko pro funkci přemostění a teplotní stupeň se automaticky přepne na „0“. Je-li přemostěná varná zóna horká, zobrazí se „H“.

• Instalujte přiloženou jednostrannou samolepicí izolační pásku po celém obvodu dolního okraje varné desky. Nenatahujte ji.

RADY A TIPY

Nádobí

• Použijte nádobí se silným, plochým a hladkým dnem, které má stejný průměr jako plotýnka. Díky tomu se čas vaření zkrátí.
• Nejlepších výsledků dosáhnete při použití nádobí vyrobeného z oceli, smaltované oceli, litiny a nerezové oceli (řádně označeného výrobcem).
• Nádobí vyrobené ze smaltované oceli nebo s hliníkovým nebo měděným dnem může zanechat na plotýnce kovové usazeniny. V takovém případě je jejich odstranění náročné. Plotýnku po každém použití důkladně vyčistěte.
• Nádobí je vhodné k použití na indukci, pokud se na dně nádobí udrží magnet.
• Nádobí musí být umístěno uprostřed varné zóny. Není-li umístěno správně, spotřebič na to upozorní.
• Při použití některého nádobí můžete zaslechnout různé zvuky, a to díky designu nádobí a nemá to vliv na výkonnost nebo bezpečnost plotýnky.

SPRÁVNĚ

ŠPATNĚ

SPRÁVNĚŠPATNĚ

- Indukční varné zóny se do určitého limitu automaticky přizpůsobí velikosti nádobí. Nicméně, magnetická část dna nádobí musí mít minimální průměr odpovídající velikosti varné zóny.

Nádobí na varnou plochu dejte ještě než ji zapnete. V případě, že ji zapnete ještě než na ni dáte nádobí, varná plocha nebude fungovat a zobrazí se ovládací displej.

• Abyste zkrátili dobu vaření, použijte víko.
• Když se začne kapalina vařit, snižte nastavení teploty.
• Minimalizujte množství kapaliny nebo tuku a zkraťte tak dobu vaření.
• Vyberte správné nastavení teploty.

Příklady:

Údaje uvedené v následující tabulce jsou pouze informativní.

Nastavení Použití k
0	Prvek vyp.
1-3	Jemné zahřátí
4 - 5	Slabé vření, pomalý ohřev
6 - 7	Opětný ohřev a rychlé vření
8	Var, dušení a smažení
9	Maximální teplo
P	Funkce Posílení

Tipy k čištění

• K čištění povrchů varné desky nepoužívejte abrazivní houbičky, korozivní čističe, aerosolové čističe nebo ostré předměty.
• Chcete-li odstranit připálené potraviny, k čištění použijte navlhčenou houbičku.
• K čištění zbytků potravin můžete použít škrabku. Lepivé potraviny je třeba očistit okamžitě jakmile se rozlijí, ještě než sklo vychladne.
• Dejte pozor, abyste při použití škrabky neponičili silikonové těsnění na okrajích varné desky.
• Ve škrabce je žiletka, proto musí být uchována mimo dosah dětí.
• Zatímco je plotýnka horká, použijte na ni speciální čisticí přípravek na keramické varné desky. Otřete a osušte čistou látkovou nebo papírovou utěrkou.

INSTALACE SPOTŘEBIČE VAROVÁNÍ:

Elektrické zapojení této desky musí provést kvalifikovaný elektrikář, v souladu s pokyny v tomto průvodci a v souladu s platnými směrnicemi. V případě, že v důsledku nesprávného zapojení nebo instalace dojde k poškození spotřebiče, záruka nebude platit. Tento spotřebič musí být uzemněný.

Bezpečnost instalace

- Jakýkoli přečnívající povrch musí být minimálně 65 cm nad varnou deskou.

• Digestoř musí být namontována v souladu s pokyny výrobce.
• Stěna v kontaktu se zadní částí varné desky musí být z nehořlavého materiálu.
• Délka napájecího kabelu nesmí překročit 2 metry.

Připevnění varné desky na pracovní desku

• Varnou desku lze zasunout do jakékoli pracovní desky za předpokladu, že ta je odolná teplotě minimálně 90°C.
• Vytvořte otvor s rozměry zobrazenými na obrázku níže a na další straně.
• Indukční varnou desku lze zabudovat do pracovních desek o tloušťce 25 - 40 mm.

• Na boční stěny produktu našroubujte 6 montážních vzpěr. • Vložte spotřebič do výřezu.

Provedení elektrického zapojení

Před provedením zapojení zkontrolujte, zda:

Síťové napětí je stejné jako to, které je uvedené na štítku v zadní části varné desky.

Okruh dokáže podpořit zatížení spotře-

biče (viz štítek).

Napájení je uzemněné, a splňuje tak ustanovení platných směrnic a je v dobrém provozním stavu.

Spínač s pojistkou musí být po instalaci varné desky snadno dostupný.

Není-li k dispozici žádný okruh a spínač s pojistkou, je třeba, aby je zkušený elektrikář nainstaloval ještě před zapojením varné desky.

Schválený vhodný kabel musí být zapojen ze skříňového rozvaděče (hlavní pojistkové skříně) a musí být chráněn vlastní 50 A pojistkou nebo mikro jističem okruhu (MCB). Elektrikář musí zapojit sloupový spínač, který odpojuje obě linky (živé) a neutrální vodiče s mezerou mezi kontakty minimálně 3,0 mm.

Spínač s pojistkami musí být namontován na kuchyňskou zeď, nad pracovní plochu, stranou od varné desky, ne nad ní, v souladu se směrnicemi IEE. Spínač s pojistkami zapojte do spínače, který musí být namontovaný na stěnu ve výšce zhruba 61 cm (24 palců) nad úrovní podlahy a za varnou deskou. Potom lze zapojit napájecí kabel varné desky. Jeden konec zapojte do dělicí skříně, druhý do síťového zdroje, který se nachází v zadní části varné desky. Sejměte kryt síťového zdroje a nainstalujte kabel podle nákresu zapojení.

Napájecí kabel musí být umístěn mimo přímé zdroje tepla. Teplota se nesmí zvýšit o více než 50 °C nad teplotu v místnosti.

V případě indukční desky se musí použít kabel H05VV-F 3X4 mm² nebo 5X1,5 mm² 60227 IEC 53 ••. Nákres zapojení naleznete ve spodní části spotřebiče.

CHYBOVÉ KÓDY

Pokud došlo k chybě, na displejích se zobrazí chybový kód.

E1: Chladicí větrák je deaktivován. Kontaktujte zástupce autorizovaného servisu.

E2: Indukční cívka je příliš horká. Vypněte sporák stisknutím tlačítka pro vypnutí/zapnutí a nechte cívku vychladnout.

E3: Napájecí napětí je jiné než jmenovité hodnoty. Vypněte varnou desku stisknutím tlačítka vypnout/zapnout, počkejte, dokud nezmizí „H“ na všech zónách, zapněte varnou desku stisknutím tlačítka vypnout/zapnout a pokračujte v použití. Pokud se stejná chyba zobrazí znovu, kontaktujte zástupce autorizovaného servisu.

E4: Napájecí frekvence je jiná než jmenovité hodnoty. Vypněte varnou desku stisknutím tlačítka, počkejte, dokud nezmizí „H“ na všech zónách, zapněte varnou desku stisknutím tlačítka vypnout/zapnout a pokračujte v použití. Pokud se stejná chyba zobrazí znovu, odpojte spotřebič od zdroje a znovu ho připojte. Zapněte varnou desku stisknutím a pokračujte v používání. Pokud se stejná chyba zobrazí znovu, kontaktujte zástupce autorizovaného servisu.

E5: Vnitřní teplota varné desky je příliš vysoká. Vypněte sporák stisknutím tlačítka pro vypnutí/zapnutí a nechte topná tělesa vychladnout.

E6: Komunikační chyba mezi dotykovými ovladači a topným tělesem. Kontaktujte zástupce autorizovaného servisu.

E7: Senzor teploty cívky je deaktivován.

Kontaktujte zástupce autorizovaného servisu.

E8: Senzor teploty chladiče je deaktivován. Kontaktujte zástupce autorizovaného servisu.

EA: Chyba saturace velké cívky. Vypněte varnou desku stisknutím tlačítka pro vypnutí/zapnutí, zapněte varnou desku stisknutím tlačítka pro vypnutí/zapnutí a pokračujte v používání. Pokud se stejná chyba zobrazí znovu, kontaktujte zástupce autorizovaného servisu.

EC: Chyba napětí napájení. Vypněte varnou desku stisknutím tlačítka pro vypnutí/zapnutí, zapněte varnou desku stisknutím tlačítka pro vypnutí/zapnutí a pokračujte v používání. Pokud se stejná chyba zobrazí znovu, kontaktujte zástupce autorizovaného servisu.

C1-C8: Upozornění mikroprocesoru. Vypněte varnou desku stisknutím tlačítka pro vypnutí/zapnutí, zapněte varnou desku stisknutím tlačítka pro vypnutí/zapnutí a pokračujte v používání. Pokud se stejná chyba zobrazí znovu, kontaktujte zástupce autorizovaného servisu.
