KH-6I19FT00 - Sporák SHARP - Bezplatný návod k obsluze

Typ produktu	Volně stojící sporák
Značka	Sharp
Model	KH-6I19FT00
Šířka	600 mm
Výška	850 mm
Hloubka	600 mm
Hmotnost	55 kg
Zdroj energie	Plynový (varná deska) + Elektrický (trouba)
Typ varné desky	Plynové hořáky s automatickým zapalováním
Počet hořáků	4
Typ trouby	Elektrická trouba s ventilátorem
Objem trouby	65 litrů
Funkce trouby	Konvenční, Gril, Ventilátor, Rozmrazování
Čištění	Snadno čistitelný smaltovaný interiér, odnímatelné sklo dvířek trouby
Bezpečnostní prvky	Zařízení na kontrolu plamene u hořáků, dětská pojistka, automatické vypnutí
Třída energetické účinnosti	A (trouba)
Elektrické napájení	220-240 V, 50/60 Hz
Plynová přípojka	Zemní plyn (přestavitelný na LPG)
Součástí balení	Police do trouby, plech na pečení, grilovací pánev
Dostupnost náhradních dílů	Autorizovaná servisní střediska Sharp
Záruka	2 roky (práce a díly)

Často kladené otázky - KH-6I19FT00 SHARP

Jak zapálit plynové hořáky na mém sporáku Sharp KH-6I19FT00?

Stiskněte a otočte odpovídající knoflík do polohy zapalování (označeno symbolem jiskry) a přidržte jej na několik sekund, dokud se neobjeví plamen. Po zapálení knoflík uvolněte. Pokud hořák nezapálí, zkontrolujte přívod plynu nebo zapalovač.

Co mám dělat, když se trouba nezahřívá?

Ujistěte se, že je trouba správně připojena k napájení a že je nastaven časovač. Zkontrolujte, zda jsou volič funkcí trouby a termostat nastaveny na požadované hodnoty. Pokud problém přetrvává, může být vadný topný článek – kontaktujte servis Sharp.

Jak mohu vyčistit vnitřek trouby?

Použijte jemný čisticí prostředek a měkký hadřík. Vyhněte se abrazivním čisticím prostředkům. Na odolné skvrny použijte neabrazivní čistič trouby a postupujte podle pokynů výrobku. Dvířka trouby lze pro snadnější čištění sejmout – otevřete je úplně a zvedněte je z pantů.

Mohu sporák používat se zkapalněným ropným plynem (LPG)?

Ano, sporák je přestavitelný na LPG. Budete muset vyměnit trysky na hořácích a upravit tlak plynu. Postupujte podle instalačního manuálu nebo kontaktujte kvalifikovaného technika.

Jaká je maximální teplota trouby?

Maximální teplota trouby je 250°C. Nepřekračujte toto nastavení, abyste předešli poškození spotřebiče nebo riziku požáru.

Jak aktivuji dětskou pojistku?

Stiskněte a podržte tlačítko dětské pojistky (pokud je jím vybaveno) po dobu 3 sekund, dokud se nerozsvítí kontrolka. Pro deaktivaci stiskněte a podržte znovu. Tato funkce zabraňuje neúmyslnému ovládání trouby a varné desky.

Proč plamen na varné desce hoří nerovnoměrně?

Nerovnoměrný plamen může být způsoben ucpanými otvory hořáku. Vyčistěte kryty hořáků a otvory jehlou nebo párátkem. Také se ujistěte, že je hořák správně usazen a že je přívod plynu dostatečný.

Jak často bych měl vyměnit žárovku v troubě?

Vyměňte žárovku, když se přestane svítit. Použijte žárovku odolnou vůči 300°C (obvykle 25W, patice E14). Před výměnou vypněte napájení a nechte troubu vychladnout.

Kde najdu náhradní díly pro můj sporák Sharp?

Náhradní díly jsou k dispozici v autorizovaných servisních střediscích Sharp. Nejbližší středisko najdete na webových stránkách Sharp nebo kontaktujte zákaznickou podporu. Vždy používejte originální díly.

Co mám dělat, když sporák vydává zápach plynu?

Okamžitě vypněte všechny hořáky a přívod plynu, vyvětrejte místnost a nepoužívejte žádné elektrické spínače. Kontaktujte dodavatele plynu nebo kvalifikovaného plynaře, aby zkontrolovali úniky. Spotřebič nepoužívejte, dokud není bezpečný.

NÁVOD K OBSLUZE KH-6I19FT00 SHARP

Varná plocha a ovládací panel plotýnek

Provoz spotřebiče

Zapnutí a vypnutí spotřebiče

Zapnutí a vypnutí varných zón spotřebiče

Chytrá pauza

Kontrolka zbytkového tepla.

Funkce bezpečnostního vypnutí

Dětský zámek

Funkce časovače

Alarm

Funkce Posílení

Rady a tipy

Instalace spotřebiče

Bezpečnost instalace

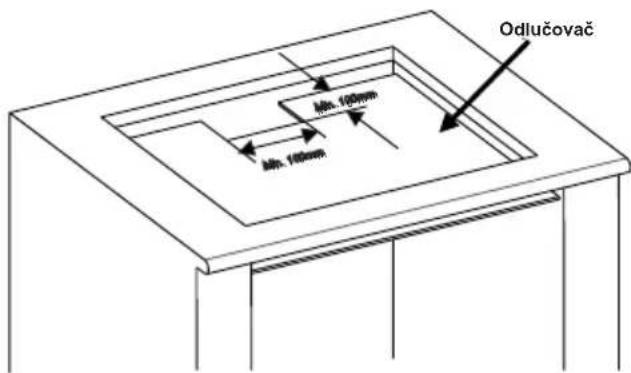

Připevnění plotýnky na pracovní desku

Provedení elektrického zapojení

Nákres elektrického zapojení

BEZPEČNOSTNÍ UPOZORNĚNÍ

TYTO POKYNY SI PŘEČTĚTE PEČLIVĚ JEŠTĚ NEŽ ZAČNETE SPOTŘEBIČ POUŽÍVAT A UCHOVEJTE JE NA PRAKTICKÉM MÍSTĚ, KDE JE V PŘÍPADĚ POTŘEBY NALEZNETE.

TENTO NÁVOD K POUŽITÍ JE PŘIPRAVEN PRO VÍCE NEŽ JE-DEN MODEL. VÁŠ SPOTŘEBIČ NEMUSÍ MÍT NĚKTERÉ Z FUNKCÍ UVEĐENÝCH V TOMTO NÁVODU. BĚHEM ČTENÍ NÁVODU VĚNUJTE POZORNOST VÝRAZŮM, KTERÉ MAJÍ OBRÁZKY.

Obecná bezpečnostní upozornění

- Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo mentálními schopnostmi anebo osoby bez příslušných znalostí a zkušeností, pokud jsou pod do-zorem nebo byly poučeny o bezpečném užívání tohoto přístroje a chápou související nebezpečí. Děti si se zařízením nesmí hrát. Čištění a údržba nesmí být prováděny dětmi

bez dohledu dospělé osoby.

• VAROVÁNÍ: Spotřebič a dostupné části se při používání zahřívají. Dávejte pozor, abyste se nedotkli topných prvků. Děti do 8 let věku udržujte mimo dosah nebo pod stálým dohledem.

- VAROVÁNÍ: Vaření bez dozoru, při kterém používáte tuk nebo olej může být nebezpečné a může způsobit požár. NIKDY senepokoušejte uhasit oheň vodou, ale vypněte spotřebič a poté plamen zakryjte pokličkou nebo hasicí rouškou.

• V A R O V Á NÍ: Nebezpečí požáru: na povrchu určeném k vaření neskladujte žádné předměty.

• VAROVÁNÍ: Je-li povrch nalomený, vypněte spotřebič, abyste tak

předešli možnosti úrazu elektrickým proudem.

• V případě indukčních plotýnek nesmíte na horkých povrch pokládat kovové předměty, např. nože, vidličky, lžíce a pokličky, neboť by se mohly rozehřát.

• V případě indukčních plotýnek vypněte varnou plotýnku pomocí ovládání a nespoléhejte se na detektor.

• V případě varných de- sek s krytem je třeba před otevřením ods- tranit cokoli, co je na něm vylitého. Před zavřením krytu je nutné nechat varnou desku zchladnout.

- Spotřebič by se neměl spínat pomocí externího časovače nebo samostatného dálkového ovládání.

- Nepoužívejte drsné

abrazivní čisticí prostředky nebo ostré kovové stěrky na čištění skla dvířek tro- uby, protože mohou poškrábat povrch, což může vést k poničení skla nebo poškození povrchu.

- K čištění spotřebiče nepoužívejte parní čističe.

- Váš spotřebič je vyrobený v souladu se všemi platnými a mezinárodními směrnicemi a nařízeními.

- Údržbu a opravy musí provádět pouze autorizovaní servisní technici. Instalace a opravy prováděné neautorizovanými techniky vás mohou ohrozit. Jakákoli úprava nebo změna specifikací spotřebiče je nebezpečná.

- Před instalací se ujistěte, zda lokální distribuční sítě (druh plynu a tlak plynu nebo elektrické napětí a kmitočet) jsou kompatibilní s požadavky spotřebiče. Požadavky pro tento spotřebič jsou uvedeny na štítku.

- UPOZORNĚNÍ: Tento spotřebič je navržen pouze k vaření potravin aje určen pouze k domácímu použití a nesmí být použit k žádnému jinému účelu nebo v jiném prostředí, například k nedomácímu použití nebo v komerčním prostředí nebo

k vytápění místnosti.

• K zajištění vaší bezpečnosti je třeba přijmout veškerá možná bezpečnostní opatření. Vzhledem k tomu, že se sklo může rozbít, musíte dávat během čištění pozor, abyste sklo nepoškrábali. Dejte pozor, abyste příslušenstvím ne-narazili do skla.
• Během instalace zkontrolujte, zda není napájecí kabel zaklíněný. Je-li napájecí kabel poškozený, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se tak předešlo nebezpečí.

Upozornění k instalaci

• Spotřebič nespouštějte dokud nebude zcela nainstalovaný.
• Spotřebič musí nainstalovat a uvést do provozu autorizovaný technik. Výrobce nezodpovídá za jakékoli škody, které mohou být způsoby vadným umístěním a instalací provedenou neautorizovanými osobami.
• Když spotřebič rozbalíte, zkontrolujte, zda se během přepravy nepoškodil. V případě jakéhokoli defektu; spotřebič nepoužívejte a okamžitě kontaktujte zástupce kvalifikovaného servisu. Vzhledem k tomu, že materiály použité k balení (nylon, spony, polystyrén, atd.) mohou mít na děti nežádoucí účinky, je třeba je okamžitě shromáždit a odstranit.
• Svůj spotřebič chraňte před atmosférickými vlivy. Nevystavujte ho slunci, dešti, sněhu, atd.

- Materiály v okolí spotřebiče (skřín) musí dokázat vydržet teplotu minimálně 100°C. Teplota spodního povrchu plotýnky se může během provozu zvýšit. Proto je třeba pod produkt nains-talovat desku.

• Během použití

• Je-li spotřebič spuštěný, nedávejte na něj nebo do jeho blízkosti hořlavé materiály.
• Během vaření s tekutými nebo pevnými tuky spotřebič neopouštějte. V důsledku extrémního zahřátí se mnohou vznítit. Na plameny způsobené olejem nikdy nelijte vodu. Abyste udusili plamen, který zapříčinil olej, zakryjte pánev pokličkou a vypněte vařič.
• Hrnce vždy umístěte doprostřed varné zóny a rukojeti otočte do bezpečné pozice, aby nebylo možné hrnce převrhnout.
• Nebudete-li spotřebič delší dobu používat, odpojte ho. Hlavní spínač vypněte. Když spotřebič nepoužíváte, vypněte i přívod plynu.
• Když se spotřebič nepoužívá, vždy zkontrolujte, zda jsou ovládací tlačítka nastavená do pozice "0" (stop).

Čištění a údržba

• Před čištěním nebo údržbou vždy spotřebič vypněte. Můžete spotřebič odpojit ze sítě nebo vypnout hlavní vypínač.
• Při čištění ovládacího panelu

nesnímejte ovladače.

- ABYSTE ZACHOVALI EFEK-TIVITU A BEZPEČNOST VAŠEHO SPOTŘEBIČE, DOPORUČUJEME, ABYSTE VŽDY POUŽILI ORIGINÁLNÍ NÁHRADNÍ ČÁSTI A V PŘÍPADĚ POTŘEBY KONTAKTOVALI POUZE NAŠE AUTORIZOVANÉ SERVIY.

POPIS DESKY

Vážený zákazníku,

Než varnou desku použijete, přečtěte si pokyny v tomto návodu k použití. Ten uchovejte k budoucímu použití.

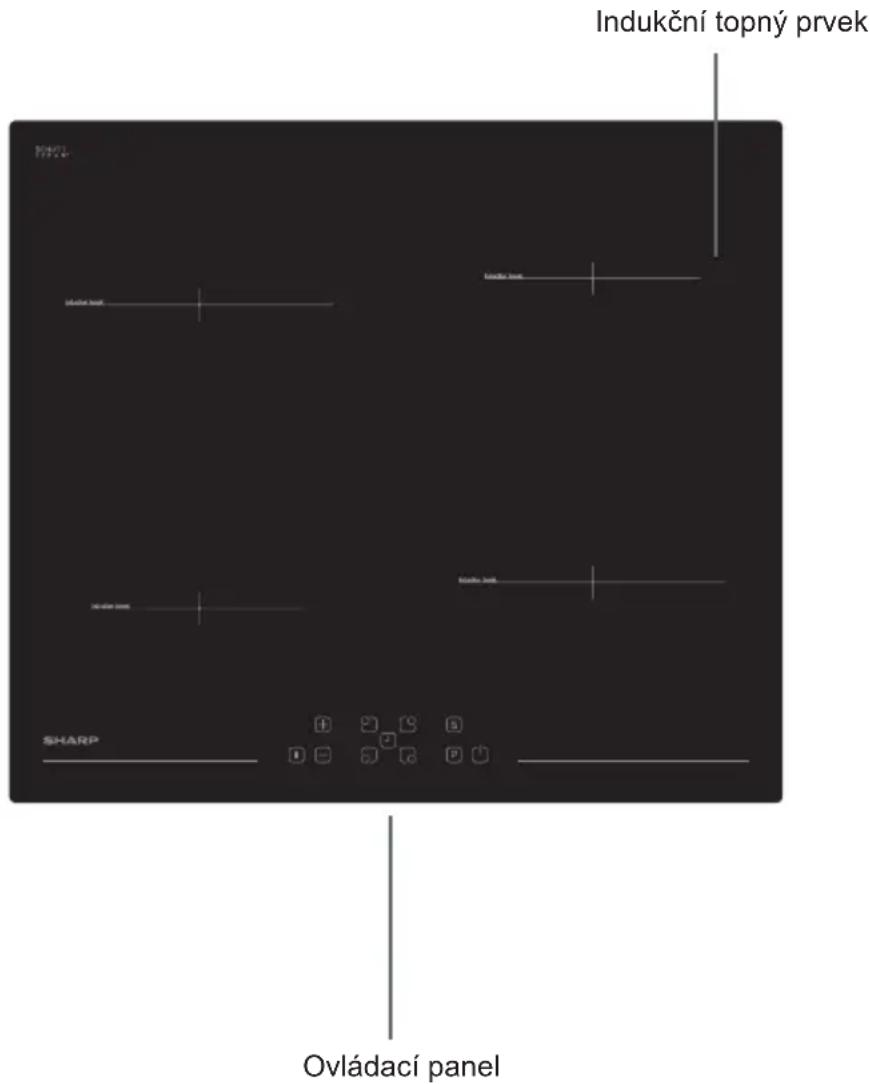

Varná plocha pro 4 plotýnek

Poznámka: Vzhled vaší varné desky může být jiný než výše zobrazený mode, a to s ohledem na její konfiguraci.

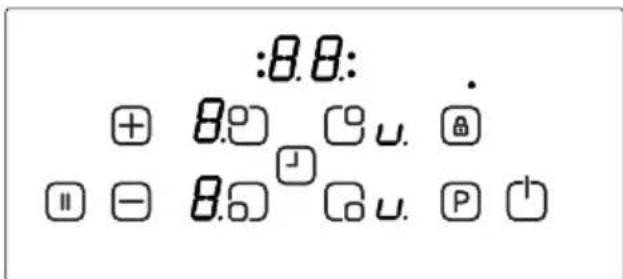

Ovládací panel pro 4 plotýnky:

1 - Nastavení zvýšení ohřevu/časovač
2 - Displej plotýnky
3 - Volba plotýnky vlevo nahoře
4 - Displej časovače
5 - Volba plotýnky vpravo nahoře
6 - Zámek tlačítek
7 - Kontrolka zámku tlačítek

8 - Pozastavení
9 - Nastavení snížení ohřevu/časovač
10 - Volba plotýnky vlevo dole
11 - Časovač
12 - Volba plotýnky vpravo dole
13 - Posílení
14 - Zap./Vyp.

OBSLUHA SPOTŘEBIČE

Na indukčních varných zónách používejte vhodné nádobí.

Po zapojení napájení se všechny displeje na chvíli rozsvítí. Když zhasnou, plotýnka je v pohotovostním režimu a je připravená ke spuštění.

Plotýnka se ovládá pomocí elektronických senzorů, které se ovládají stisknutím souvisejících senzorů. Po aktivaci každého senzoru se ozve zvukový signál (pípnutí).

Zapnutí spotřebiče:

Plotýnku zapněte stisknutím tlačítka ZAP./VYP. 📋 Na všech displejích se zobrazí stálá "0", tečky v pravé spodní části blikají. (Nedojde-li během 20 sekund k výběru žádné varné zóny, plotýnka se automaticky vypne.)

Vypnutí spotřebiče:

Plotýnku kdykoli vypněte stisknutím

Tlačítko ZAP./VYP. 📋 má při vypnutí funkce vždy přednost.

Dotkněte se tlačítka volby plotýnky, na které si přejete vařit. Na displeji vybrané plotýnky se zobrazí statická tečka, na všech ostatních displejích tečky blikají.

Nastavení teploty vyberte pomocí tlačítka pro zvýšení teploty ⊕ nebo teplotu snižte pomocí tlačítka pro snížení teploty ⊖. Plotýnka je nyní připravená k vaření. Abyste dosáhli

nejrychlejších časů vaření, vyberte požadovanou úroveň vaření a pro aktivaci funkce posílení stiskněte tlačítko P.

Vyberte plotýnku, kterou chcete vypnout a stiskněte příslušné tlačítko nastavení teploty +.

Pomocí tlačítka ☐ přepněte teplotu na "0". (K přepnutí teploty na "0" také použijte tlačítko ☑ a ☐ najednou.)

Je-li varná zóna horká, místo "0" se zobrazí "H".

Vypnutí všech varných zón:

Chcete-li vypnout všechny varné zóny najednou, stiskněte tlačítko 📋.

V pohotovostním režimu se u všech horkých varných zón se zobrazí "H".

Ukazatel zbytkového tepla:

Ukazatel zbytkového tepla ukazuje, že na sklo keramickém povrchu v okolí varné zóny je nebezpečně vysoká teplota.

Po vypnutí varné zóny se na příslušném displeji zobrazí "H", a to až do okamžiku, kdy teplota dané zóny neklesne na bezpečnou úroveň.

Funkce bezpečnostního vypnutí:

Není-li nastavení tepla upraveno, každá varná zóna se po uplynutí nastaveného maximálního provozního času vypne. Každá změna ve varné zóně přepne maximální provozní čas na původní hodnotu provozního času. Maximální provozní čas závisí na zvolené teplotě.

Počkejte dokud ze všech zón nezmizí "F" a varnou desku zapněte stisknutím a pokračujte v používání.

Nastavení ohřevu	Vypnutí bezpečnostního spínače
1 - 2 6 hodin
3 - 4 5 hodin
5 4 hodiny
6 - 9 1,5 hodin

Dětský zámek:

Po zapnutí ovládání lze aktivovat funkci dětského zámku. Pro aktivaci dětského zámku současně stiskněte tlačítko nastavení zvýšení ohřevu a tlačítko nastavení snížení ohřevu a potom znovu použijte tlačítko nastavení zvýšení ohřevu Na displeji všech plotýnek se zobrazí "L", ZAMKNUTO", a ovládání nelze změnit. (Je-li varná zóna horká, "L" a "H" se zobrazí střídavě.)

Plotýnka zůstane zamknutá dokud nebude odemknuta, a to i v případě vypnutí a zapnutí ovládání.

Chcete-li dětský zámek deaktivovat, nejprve jednu plotýnku zapněte. Současně stiskněte tlačítko nastavení zvýšení ohřevu + a tlačítko nastavení snížení ohřevu a potom znovu použijte tlačítko nastavení snížení teploty

☐ . "L" z displeje zmizí a plotýnka se vypne.

Zámek tlačítek

Funkce zámku tlačítek slouží k blokování a nastavení spotřebiče do úsporného režimu. Po jeho aktivaci nelze provádět úpravy, např. nastavení tepla a další. Jediné, co lze udělat, je vypnutí spotřebiče.

Funkce zámku je aktivní, dojde-li ke stisknutí tlačítka Zámek tlačítek po dobu minimálně 2 sekund. Aktivace se potvrdí zvukovým signálem. Po úspěšném dokončení se kontrolka zámku tlačítek rozbliká a varná plocha se zamkne.

Funkce časovače:

Funkce časovače má dvě varianty:

Časovač minutky (1...99 min.):

Minutku lze spustit i jsou-li varné zóny vypnuté. Na displeji časovače se zobrazí "00" s blikající tečkou.

Stiskněte tlačítko nastavení časovače ⊕ a čas zvyšte nebo stiskněte a čas snižte. Rozsah nastavení je v rozmezí 0 až 99 minut. Nedojde-li do 10 sekund k žádnému nastavení, minutka se nastaví a blikající tečka zmizí. Po nastavení časovače se čas začne odpočítávat, v souladu

s nastavením.

Když odpočet skončí, ozve se zvukový signál a displej časovače zabliká. Zvukový signál se automaticky vypne po uplynutí 30 sekund a/nebo po stisknutí libovolného tlačítka.

Minutku lze kdykoli změnit nebo vypnout - pomocí tlačítka ☐ a/nebo tlačítka ☐ Minutku také vypne vypnutí plotýnky pomocí ☐

Časovač varné oblasti: (1...999 min.):

Po zapnutí plotýnek lze pro každou varnou zónu naprogramovat nezávislý časovač.

Vyberte varnou zónu, potom vyberte nastavení teploty a nakonec aktivujte nastavení časovače

pomocí tlačítka 📁, časovač lze naprogramovat i jako funkci vypnutí varné zóny. Okolo časovač jsou čtyři kontrolky LED. Ukazují pro kterou varnou zónu byl časovač aktivován.

10 sekund po poslední operaci se na displeji zobrazí časovač, který vyprší jako další (v případě naprogramování více než 1 varné zóny).

Když časovač vyprší, ozve se zvukový signál a na displeji časovač se zobrazí "00" a LED dotyčné varné zóny se rozbliká. Naprogramovaná varná zóna se vypne a je-li horká, na displeji se zobrazí "H".

Zvukový signál a blikání časovače LED se automaticky zastaví po uplynutí 30 sekund a/nebo po stisknutí libovolného tlačítka.

Alarm:

Zatímco je plotýnka spuštěná, zvukový signál označí následující události:

Normální aktivace tlačítka - krátký zvukový signál

Dlouhé stisknutí tlačítka (10 sekund) - dlouhý, přerušovaný zvukový signál.

Funkce Posílení:

Je třeba vybrat varnou zónu, úroveň vaření nastavit na "požadovanou úroveň vaření" a ještě jednou stisknout tlačítko P (Posílení).

Funkci Posílení lze aktivovat pokud indukční modul přijímá nastavení na této varné zóně. Je-li funkce Posílení aktivní, na odpovídajícím displeji se zobrazí "P".

Aktivace posílení dokáže zvýšit maximální výkon, aktivuje se integrovaná správa výkonu.

Nezbytná redukce výkonu se zobrazí blikáním displeje odpovídající varné zóny. Blikání je aktivní po dobu 3 sekund a umožňuje další úpravy nastavení, a to ještě před snížením výkonu.

Funkce varu\*\*

Tato funkce přivede vodu k varu a udržuje teplotu v blízkosti bodu varu. Chcete-li aktivovat funkci varu, dvakrát stiskněte tlačítko volby ohřevu. Když je funkce varu aktivní, na displeji se zobrazí "b". Poté, co voda dosáhne bodu varu, plotýnka na znamení toho, že se var dokončil,

a dále pokračuje v jemném varu, zapípá.

Funkce varu je znázorněná na plotýnce vpravo vzadu.

Funkce smažení

Tato funkce zajistí při smažení na oleji teplotu zhruba 160°C. Chcete-li funkci smažení aktivovat, třikrát stiskněte tlačítko volby plotýnky. Když je funkce smažení aktivní, na odpovídajícím displeji se zobrazí "F". Po chvíli se ozve pípnutí. Tento signál znamená, že olej je připravený ke smažení.

V prední pravé části displeje je vyznačena funkce smažení

Funkce ohřevu\*\*

Tato funkce automaticky zajistí ohřev jídla při teplotě 50°C . Chcete-li tuto funkci aktivovat, čtyřikrát stiskněte tlačítko volby plotýnky. Když je funkce ohřevu aktivní, na odpovídajícím displeji se zobrazí "u".

Funkce ohřevu je znázorněná na plotýnce vpravo vzadu.

Funkce přípravy čokolády

Tato funkce umožní přípravu čokolády nebo podobných potravin, automaticky zachová teplotu 40°C.

Chcete-li tuto funkci aktivovat, pětkrát stiskněte tlačítko volby plotýnky. Když je funkce

přípravy čokolády aktivní, na odpovídajícím displeji se zobrazí "c".

Funkce přípravy čokolády je znázorněná na plotýnce vpravo vepředu.

**Výkon a čas se může lišit v závislosti na množství potravin a kvalitě nádobí.

Nejlepších výsledků dosáhnete při použití 1,5 litru vody a 0,5 litru oleje.

Chytrá pauza

Když je aktivována funkce Chytrá pauza (Smart Pause), sníží se výkon všech plotýnek, které byly zapnuty.

Pokud tuto funkci deaktivujete, plotýnky se automaticky vrátí na předchozí úroveň.

Není-li tato funkce deaktivována, varná deska se vypne po uplynutí 30 minut.

Pro aktivaci funkce Chytrá pauza (Smart Pause) stiskněte (☐). Výkon aktivovaných plotýnek se sníží na úroveň 1 a na všech displejích se zobrazí "II".

Pro deaktivaci této funkce znovu stiskněte (☐). "II" zmizí a všechny plotýnky se vrátí na dříve nastavenou úroveň.

RADY A TIPY

Nádobí

• Použijte nádobí se silným, plochým a hladkým dnem, které má stejný průměr jako plotýnka. Díky tomu se čas vaření zkrátí.
• Nejlepších výsledků dosáhnete při použití nádobí vyrobeného z oceli, smaltované oceli, litiny a nerezové oceli (řádně označeného výrobcem).
• Nádobí vyrobené ze smaltované oceli nebo s hliníkovým nebo měděným dnem může zanechat na plotýnce kovové usazeniny. V takovém případě je jejich odstranění náročné. Plotýnku po každém použití důkladně vyčistěte.
• Nádobí je vhodné k použití na indukci pokud se na dně nádobí udrží magnet.
• Nádobí musí být umístěno uprostřed varné zóny. Není-li umístěno správně, spotřebič na to upozorní.
• Při použití některého nádobí můžete zaslechnout různé zvuky, a to díky designu nádobí a nemá to vliv na výkonnost nebo bezpečnost plotýnky.

• Indukční varné zóny se do určitého limitu automaticky přizpůsobí velikosti nádobí. Nicméně, magnetická část dna nádobí musí mít minimální průměr odpovídající velikosti varné zóny.
• Nádobí dejte na varnou zónu ještě před jejím zapnutím. Je-li zapnuta před umístěním nádobí, nespustí se.
• Abyste zkrátili dobu vaření, použijte víko.
• Když se začne kapalina vařit, snižte nastavení teploty.
• Minimalizujte množství kapaliny nebo tuku a zkrat'te tak dobu vaření.
• Vyberte správné nastavení teploty.

Příklady:

Údaje uvedené v následující tabulce jsou pouze informativní.

Nastavení	Použití k
0	Prvek vyp.
1- 3	Jemné zahřátí
4 - 5	Slabé vření, pomalý ohřev
6 - 7	Opětný ohřev a rychlé vření
8	Var, smažení
9	Maximální teplo
P	Funkce Posílení

Tipy k čištění

• K čištění povrchů varné desky nepoužívejte abrazivní houbičky, korozivní čističe, aerosolové čističe nebo ostré předměty.
• Chcete-li odstranit připálené potraviny, k čištění použijte navlhčenou houbičku.
• K čištění zbytků potravin můžete použít škrabku. Lepivé potraviny je třeba očistit okamžitě jakmile se rozlijí, ještě než sklo vychladne.
• Dejte pozor, abyste při použití škrabky neponičili silikonové těsnění na okrajích varné desky.
• Ve škrabce je žiletka, proto musí být uchována mimo dosah dětí.
• Zatímco je plotýnka horká, použijte na ni speciální čisticí přípravek na keramické varné desky. Otřete a osušte čistou látkovou nebo papírovou utěrkou.

INSTALACE SPOTŘEBIČE VAROVÁNÍ:

Elektrické zapojení této desky musí provést kvalifikovaný elektrikář, v souladu s pokyny v tomto průvodci a v souladu s platnými směrnicemi. V případě, že v důsledku nesprávného zapojení nebo instalace dojde k poškození spotřebiče, záruka nebude platit. Tento spotřebič musí být uzemněný.

Bezpečnost instalace

- Jakýkoli přečnívající povrch musí být

minimálně 65 cm nad varnou deskou.

• Digestoř musí být namontována v souladu s pokyny výrobce.
• Stěna v kontaktu se zadní částí varné desky musí být z nehořlavého materiálu.
• Délka napájecího kabelu nesmí překročit 2 metry.

Připevnění varné desky na pracovní desku

• Varnou desku lze zasunout do jakékoli pracovní desky za předpokladu, že ta je odolná teplotě minimálně 90°C.
• Vytvořte otvor s rozměry zobrazenými na obrázku níže a na další straně.
• Indukční varnou desku lze zabudovat do pracovních desek o tloušt'ce 25 - 40 mm.

Okolo spodního okraje spotřebiče, podél vnější hrany skleněného keramického panelu použijte jednostrannou lepicí těsnicí pásku. Nenatahujte ji.

Na boční stěny produktu našroubujte 4 montážní vzpěry.

Provedení elektrického zapojení

Před provedením zapojení zkontrolujte, zda:

Síťové napětí je stejné jako to, které je uvedené na štítku v zadní části varné desky.

Okruh dokáže podpořit zatížení spotřebiče (viz štítek).

Napájení je uzemněné, a splňuje tak ustanovení platných směrnic a je v dobrém provozním stavu.

Spínač s pojistkou musí být po instalaci varné desky snadno dostupný.

Není-li k dispozici žádný okruh a spínač s pojistkou, je třeba, aby je zkušený elektrikář nainstalovat ještě před zapojením varné desky.

Schválený vhodný kabel musí být za- pojen ze skříňového rozvaděče (hlavní pojistkové skříně) a musí být chráněn vlastní 50 amp pojistkou nebo mikro jističem okruhu (MCB). Elektrikář musí za- pojit sloupový spínač, který odpojuje obě linky (živé) a neutrální konduktory meze- rou mezi kontakty minimálně 3,0 mm.

Spínač s pojistkami musí být namontován na kuchyňskou zed', nad pracovní plochu, stranou od varné desky, ne nad ni, v souladu se směrnicemi IEE. Spínač s pojist-

kami zapojte do spínače, který musí být namontovaný na stěnu ve výšce zhruba 61 cm (24 palců) nad úrovní podlahy a za varnou deskou. Potom lze zapojit napájecí kabel varné desky. Jeden konec zapojte do dělicí skříně, druhý do síťového zdroje, který se nachází v zadní části varné desky. Sejměte kryt síťového zdroje a nainstalujte kabel, podle nákresu zapojení.

Napájecí kabel musí být umístěn mimo přímé zdroje tepla. Teplota se nesmí zvýšit o více než 50°C nad teplotu v místnosti.

Tento spotřebič splňuje požadavky následujících směrnic EU:

• 2006/95/EC - Zařízení s nízkým napětím
• 2004/108/EC Směrnice EMC
• 93/68/EEC CE Směrnice pro značení

3x2.5 mm² 220V\~
3x2.5 mm² 230V\~
3x2.5 mm² 240V\~

5x1.5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1.5 mm² 415V 3N\~

V případě sklokeramické desky musí být kabel H05VV-F 3X2,5 mm² 60227 IEC 53 ••. Nákres zapojení naleznete ve spodní části spotřebiče.

Montážní vzpěra pracovní plochy

CHYBOVÉ KÓDY

Pokud došlo k chybě, na displejích se zobrazí chybový kód.

E1 : Chladicí ventilátor je vypnutý, kontaktujte zástupce autorizovaného servisu.

E3 : Napájecí napětí je vyšší než nominální hodnoty, vypněte varnou desku stisknutím 📋, počkejte dokud ze všech zón nezmizí "H", varnou desku zapněte stisknutím 📋 a pokračujte

v používání. Pokud se stejná chyba zobrazí znovu, kontaktujte zástupce autorizovaného servisu.

E4 : Napájecí frekvence se liší od nominálních hodnot, vypněte var- nou desku stisknutím 📋, počkejte dokud ze všech zón nezmizí "H", varnou desku zapněte stisknutím 📋 a pokračujte v používání. Pokud se stejná chyba zobrazí znovu, varnou desku odpojte a zapojte pomocí 📋 a pokračujte v jejím používání. Pokud se zobrazí stejná chyba znovu, kontak- tujte zástupce autorizovaného servisu.

E5 : Vnitřní teplota varné desky je příliš vysoká, desku vypněte stisknutím a nechte ji vychladnout.

E6 : Chyba komunikace mezi dotykovým ovládáním a varnou plochou, kontaktujte zástupce autorizovaného servisu.

E7 : Senzor teploty cívky je vypnutý, kontaktujte zástupce autorizovaného servisu.

E8: Senzor teploty chladicího prvku je vypnutý, kontaktujte zástupce autorizovaného servisu.

E9 : Chyba kalibrace, kontaktujte zástupce autorizovaného servisu.

INHALT
