РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KH-6I19FT00 SHARP

Работна повърхност и панел за управление на нагревателите

Работа с уреда

Включване и изключване на уреда

Включване и изключване на зоните за готвене

Смарт пауза

Индикатор за остатъчна топлина.

Функция за изключване с цел безопасност

Заключване против деца

Функция таймер

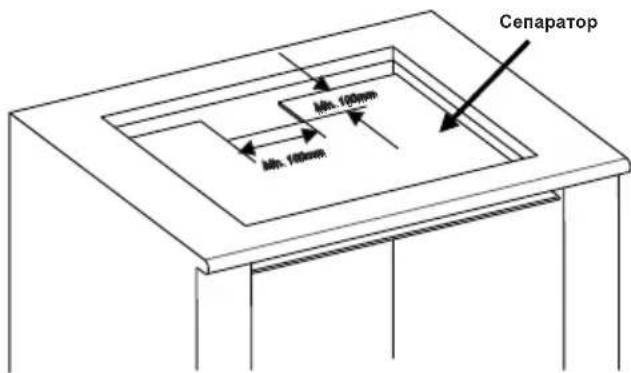

Вграждане на уреда в кухненски плот

Електрическо свързване

Схема за електрическо свързване

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

• Този уред може да бъде използван от деца над 8 годишна възраст, както и от лица с намалени физически, сетивни или умствени възможности, както и от такива с липса на опит и познание, единствено когато са наблюдавани и инструктирани как да използват устройството по безопасен начин и разбират

опасностите, които е възможно да въз- никнат. Децата не трябва да си играят с уреда. Почистване- то и поддръжката не бива да се осъщест- вяват от деца без ро- дителски надзор.

• ВНИМАНИЕ: По време на ползване по-върхността на уреда се нагорещява. Внимавайте да не докосвате нагревателите. Децата на възраст под 8 години не трябва да бъдат допускани в близост до уреда, освен ако не се наблюдават непрекъснато.

• ВНИМАНИЕ: При пържене с масло или олио не оставяйте уреда без наблюдение, тъй като е възможно да възникне пожар. НИКОГА не правете опит да гасите пожар с вода.

Вместо това изключете уреда и покрийте огъня, например с капак или противопожарно одеяло.

• ВНИМАНИЕ: Опас- ност от пожар: не оставяйте предмети върху плота.

• ВНИМАНИЕ: В случай че покритието се спука, изключете уреда, за да избегнете опасността от късо съединение.

- Метални предмети като ножове, вилици, лъжици и капаци не трябва да бъдат поставяни върху по-върхността на плота, тъй като е възможно да се нагорещят.

- След работа с индукционния плот изключвайте нагревателите чрез панела за управление, без да разчитате на детектора за съдове.

- При плотове с капак - всяко разливане на течност върху капака трябва да бъде отстранено, преди да бъде отворен. Също така, преди затваряне на капака е необходимо повърхността на плота да бъде оставена да изстине.

- Уредът не е пригоден за употреба с външен таймер или отделна система за дистанционно управление.

- При почистване на стъклото на вратата и другите повърхности не използвайте абразивни препарати или остри метални стъргалки, тъй като покритията могат да се надраскат и повредят.

- Не почиствайте уреда с помощта на пара.

- Вашият уред е произведен в съ-

ответствие с всички приложими местни и международни стандарти и разпоредби.

- Действията по поддръжка и ремонт трябва да бъдат изпълнявани единствено от квалифицирани техници. Монтаж и поправка на уреда, извършени от неупълномощено лице могат да застрашат здравето Ви. Изменението или модифицирането на спецификациите на уреда по какъвто и да е начин е опасно.

- Преди да започнете монтажа се уверете, че местните условия за разпространение (естеството и налягането на газта, както и силата и честотата на подаваното напрежение) и изискванията за функциониране на уреда са съвместими. Изискванията за този уред са посочени върху етикета.

- ВНИМАНИЕ: Този уред е предназначен единствено за готвене на храна при условия на битова употреба и не трябва да бъде използван за други цели и форми на приложение (напр. за комерсиялни нужди или за отопление на помещения).

- Всички възможни мерки за гарантиране на Вашата безопасност са предприети. При почистване се опитвайте да избегнете надраскване, тъй като стъклото може да се спука. Избягвайте да удряте стъклото със съдовете.

- Уверете се, че по време на монтажа захранващият кабел не е

приклещен. В случай че захран- ващият кабел бъде повреден, той трябва да бъде заменен от производителя, негов сервис или от лице с подобна квалифи- кация, с цел предотвратяване на евентуална опасност.

• Не включвайте уреда преди монтажът да е приключил.
• Уредът трябва да бъде монти- ран и въведен в експлоатация от квалифициран техник. Произ- водителят не поема отговорност за повреди, които е възможно да възникнат вследствие на непра- вилно разположение или мон- таж от неупълномощено лице.
• При разопаковане се уверете, че уредът не е бил повреден по време на транспортирането му. В случай че установите по- реда, не използвайте уреда, а се свържете незабавно с пред- ставител на квалифициран сер- виз. Опаковъчните материали (полиетилен, телбод, стиропор и т.н.) могат да окажат вредно въздействие върху деца. Пора- ди това трябва да бъдат отстра- нявани незабавно.
• Предпазвайте уреда от атмосферни влияния. Не го излагайте прямо на слънце, дъжд, сняг и т.н.
• Необходимо е предметите около уреда (напр. шкаф) да могат да издържат на температури от 100°C и повече. Докато уредът функционира, температурата на долната по-

върхност на плота може да се повиши. Ето защо, под него трябва да бъде монтиран борд.

• Не поставяйте леснозапалими или експлозивни материали в близост до уреда, докато е включен.
• Не оставяйте уреда без надзор по време на готвене с твърди или течни мазнини. При нагряване с много високи температури е възможно да възникне пламък. Никога не се опитвайте да гасите възпламенена мазнина с вода. Покрийте тенджерите и тиганите с капак, за да задушите пламъка и изключете уреда.
• Поставяйте тиганите винаги в центъра на зоната за готвене, като завъртате дръжките в безопасно положение, така че да не могат да бъдат бутнати.
• Изключвайте уреда от захранването в случаите, когато него ползвате за продължителни периоди. Изключвайте главния превключвател. Освен това, когато уредът не се ползва, дръжте вентила за газ изключен.
• Уверявайте се, че когато не работите с уреда, приборите за управление са винаги поставени в положение "0" (стоп).

При почистване и под- дръжка

- Винаги изключвайте уреда пре- ди да започнете действия по по- чистване и поддръжка. Изклю-

чете уреда от електрическата мрежа или изключете главните превключватели.

Уважаеми потребители,

прочетете настоящото ръководство на потребителя преди да започнете да използвате плота и ги запазете за бъдещи справки.

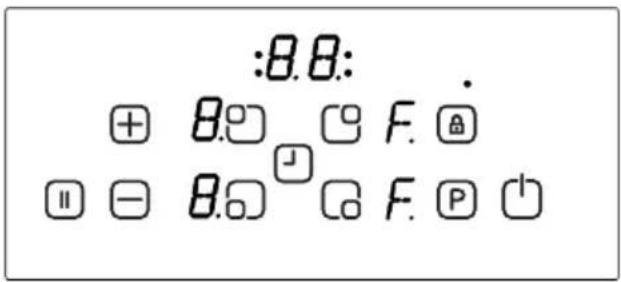

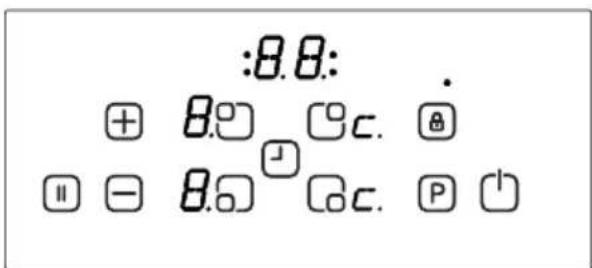

Работна повърхност за нагревател 4:

Индукционен нагряващ елемент

Забележка: Външният вид на Вашия плот може да се различава от конфигурацията на модела, показан на изображението по-горе.

1- Увеличаване на температурата/таймера
2- Дисплей на нагревател
3- Избор на горен ляв нагревател
4- Дисплей на таймера
5- Избор на горен десен нагревател
6- Заключване на бутоните
7- Индикатор за заключване на бутоните

8- Смарт пауза
9- Намаляване на температурата/таймера
10- Избор на долен ляв нагревател
11- Таймер
12- Избор на долен десен нагревател
13- Усилване
14- Вкл./Изкл.

РАБОТА С УРЕДА

Използвайте подходящи съдове върху индукционните зони за готвене.

При включване в електрическата мрежа всички дисплеи светват за момент. След изгасването им плотът се намира в режим на готовност за работа.

Плотът се управлява от електронни сензори, които функционират чрез докосване. Всяко активиране на сензор е последвано от звуков сигнал.

Включване на уреда:

Уредът може да бъде включен чрез докосване на бутон ВКЛ./ИЗКЛ. 📋. Върху дисплеите на всички нагреватели са показани статични символи "0", като точките долу вдясно премигват. (Ако в рамките на 20 секунди не бъде избрана зона за готвене, плотът ще бъде изключен автоматично.)

Изключване на уреда:

Плотът може да бъде изключен по всяко време с докосване на 📋. Бутон ВКЛ./ИЗКЛ. винаги е с приоритет при изключването на уреда.

Включване на зоните за готвене:

Докоснете бутона за избор на нагревател за готвене. Избраният нагревател се визуализира чрез статично светеща точка, докато останалите премигващи такива изчезват.

Температурната настройка може да бъде зададена чрез бутона за увеличаване ⚠️ или намаляване на тем-

пературата ☐ . Елементът е готов за работа. За най-бързо загряване на течност изберете желаната топлинна стойност, след което натиснете бутон Р за активиране на функцията за топлинно усилване.

Изключване на зоните за готвене:

Изберете елемента, който желаете да изключите с помощта на съответния бутон за температурна настройка ⊕.

Намалете температурата до "0", като използвате бутон (Едновременно докосване на връща температурната стойност на "0") Ако зоната за готвене е нагрята, вместо "0", ще бъде изписано "Н".

Изключване на всички зони за готвене:

За едновременно изключване на всички зони за готвене докоснете бутон! Докато уредът се намира в режим на готовност, всички нагорещени зони за готвене са обозначени със символа "Н".

Индикатор за остатъчна топлина:

Индикаторът за остатъчна топлина показва, че съответната зона за го- твене е нагорещена и при докосване съществува опасност да се изгорите.

След изключване на зоната за готве- не, съответстващият дисплей показ- ва "Н", докато температурата на ней- ната повърхност стане безопасна за докосване.

Функция за изключване с цел безопасност:

Всяка от зоните за готвене се из- ключва, в случай че температурната настройка не бъде променена до из- тичане на предварително зададеното максimalно време за работа. Всяка промяна в съответната зона за готве- не връща ограничителното максimal- но времетраене на готвене до първо- началната му стойност. Максimalното времетраене на готвене зависи от избраната температурна стойност.

Изчакайте, докато символът 'F' изчезне при всички зони, след което включете и продължете да използвате плота с докосване на 📋.

Температурна настройка	Изключване с цел безопасност след
1 - 2 6 часа
3 - 4 5 часа
5 4 часа
6 - 9 1,5 часа

Заключване против деца:

Функцията за заключване против деца може да бъде активирана след включване на панела за управление. За да направите това, докоснете едновременно бутоните за увеличаване 🚫намаляване на температурата 🚫след което докоснете отново бутона за увеличаване на температурата 🚫ри визуализиране на знака "L" (ЗАКЛЮЧЕН) върху дисплеите, температурните настройки на нагревателите не могат да бъдат променяни. (Ако някоя от зоните за готвене е нагрята, символите "L" и "H" ще се редуват.)

Плотът ще остане в това положение, докато не бъде отключен, дори и ако панельт за управление бъде рестартиран.

За деактивиране на заключването против деца включете плота. Докоснете едновременно бутоните за увеличаване 📄 намаляване на температурата 📄 след което докоснете отново бутона за намаляване на температурата 📄 символът "L" ще изчезне и уредът ще бъде готов за експлоатация.

Заключване на бутоните

Тази функция служи за блокиране на бутоните и поставяне на устройство в режим на безопасност по време на работа. По време на действието му променянето на настройки и режими чрез докосване на сензорния панел, като например увеличаване на температурата и др. не е възможно. Единственото действие, което може да бъде предприето е изключване на уреда.

Функцията за заключване на бутоните се активира при натискане и задържане на бутон Заключване на бутоните ☑ за поне 2 секунди. Действието се потвърждава чрез звуков сигнал. При успешно изпълнение Индикаторът за заключване на бутоните премигва, след което уредът е заключен.

Функция таймер:

Функцията таймер е налична в два варианта:

Таймерът за минутно напомняне може да бъде активиран при изключени зони за готвене. Дисплеят на таймера показва "00" с премигваща точка.

Докоснете бутона за увеличаване ⊕ или намаляване ⑥стойността

на таймера. Диапазонът за задаване на настройката е между 0 и 99 мину- ти. Ако в следващите 10 секунди не бъде извършено никакво действие, таймерът за минутно напомняне ще бъде активиран, а премигващата точка ще изчезне. След активиране- то на таймера, времето започва да бъде отброявано в зависимост от зададената настройка.

При неговото изтичане прозвучава аудио сигнал и дисплеят на таймера започва да премигва. Аудио сигна- лът се изключва автоматично след 30 секунди или при докосване на някой от бутоните.

Таймерът за минутно напомняне може да бъде променен или изключен по всяко време чрез докосване на бутона за увеличаване ⚠ и/или намаляване — на неговата стойност. Изключването на плота чрез докосване на ☐ по всяко време ще изключи и таймера за минутно напомняне.

Таймер на зона за готвене (1..99 мин):

При включен плот, за всяка една от зоните за готвене може да бъде програмиран отделен таймер.

Изберете зона за готвене, след това задайте температурната настройка и накрая активирайте бутона за настройка на таймера 📂Таймерът може да бъде програмиран като функция за изключване на зоните за готвене. Около таймера са разположени 4 LED индикатора, служещи за обозначаване на зоните за готвене, за които има активиран таймер.

10 секунди след последното действие дисплеят на таймера преминава към следващия таймер, който изтича (в случай че е програмирана повече от една зона за готвене).

След изтичане на зададеното вре- метраене прозвучава сигнал, върху дисплея на таймера се изписва "00" без премигване, а LED индикаторът на програмираната зона за готвене започва да премигва. Съответната зона се изключва, а ако е нагореще- на върху дисплея се изписва "Н".

Звуковият сигнал и премигващият LED индикатор се изключват автоматично след 30 секунди или при докосване на някой от бутоните.

При включен плот следните действия се обозначават със звуков сигнал:

Стандартно активиране на бутон - къс звуков сигнал.

Непрекъснато въздействие върху бутоните за продължителен период от време (10 секунди) - дълъг прекъснат звуков сигнал.

Функция усилване:

Изберете зоната за готвене и желаната температурна стойност, след което докоснете бутон Р (усилване) още веднъж.

Функцията за топлинно усилване може да бъде активирана ако индукционния модул приеме настройката на зоната за готвене. Когато това стане, върху съответния дисплей се изписва символът "Р".

При активирането на функцията е възможно надхвърлянето на максималната мощност. Това задейства вграденото управление на мощността.

Необходимостта от намаляване на мощността се означава чрез пре-

мигване на дисплея на съответната зона за готвене. То продължава 3 секунди и позволява промени в настройките преди активиране на намаляването на мощността.

Функция варене\*\*

Служи за довеждане температурата на течността до точка на врене и нейното поддържане близо до тази точка. За активиране на функция варене докоснете бутона за избор на нагревател два пъти. При активирана функция върху съответния дисплей се изписва 'b'. След като водата заври, плотът издава аудио сигнал и преминава към температура за къкрене.

Дисплеят на задния десен нагревател показва активността на функцията варене.

Функция пържене

Функция за пържене при около 160°C. За активиране докоснете бутона за избор на нагревател три пъти. При активирана функция пържене, върху съответния дисплей се изписва 'F'. След кратък период плотът издава аудио сигнал. Това е знак, че маслото е готово за пържене. Дисплеят на предния десен нагревател визуализира активността на функцията

Функция за поддържане на храната топла\*\*

Тази функция помага за поддържа-

не температурата на храната около 50°C. За да я активирате, докоснете бутона за избор на нагревател четири пъти. Когато това бъде изпълнено, върху съответния дисплей се изписва 'u'.

Дисплеят на задния десен нагревател показва активността на функция-та за поддържане на храната топла.

Функция за разтопяване на шоколад

Когато тази функция бъде активи- рана, топящият се шоколад или други подобни храни автоматично се поддържат на температура, близка до 40°C. За да я активирате, докоснете буто- на за избор на нагревател пет пъти. Когато функцията за разтопяване на шоколад е активна, върху съответ- ния дисплей се изписва 'с'.

Дисплеят на предния десен нагревател показва активността на функцията.

**Функционалността и времетраенето могат да варират в зависимост от количеството храна и качеството на тигана.

Най-добри результати се постигат при 1,5 литра вода и 0,5 литра масло.

Смарт пауза

Активирането на тази функция нама- лява мощността на всички включени нагреватели.

При деактивиране на функцията смарт пауза нагревателите автоматично се връщат към предишния си режим на работа.

В случай че функцията не бъде деактивирана, плотът ще се изключи автоматично след 30 минути.

За активиране на смарт пауза до- коснете (☐). Мощността на всички активирани нагреватели ще бъде намалена до ниво 1 и върху всички дисплеи ще бъде изписано "II".

Докоснете ( щще веднъж за деактивиране на функцията. Символът "II" ще изчезне и всички нагреватели ще продължат да работят на предишния си режим на работа.

СЪВЕТИ И ПРЕПОРЪКИ

Съдове за готвене

· Използвайте съдове за готвене с дебело, плоско и гладко дъно, имащи еднакъв диаметър с елемента. По този начин времето за готвене се намалява.

- За оптимални результати при приготвяне на храната използвайте съдове от стомана, емайлирана стомана, чугун и неръждаема стомана (надлежно маркирани от производи-

теля).

• Съдове с дъно от емайлирана стомана, алуминий или бакър могат да оставят следи от метал върху плота. Ако не ги премахнете веднага, след известно време те стават много трудни за почистване. Почиствайте плота след всяка употреба.
• Съдовете, върху чиито дъно може да бъде залепен магнит са подходящи за индукция.
• Те трябва да бъдат разположени централно върху зоната за готвене. По-долу са показани правилно и неправилно поставени съдове.
• Възможно е при използване на някои тигани да чуете определени шумове. Това се дължи на техния дизайн и не се отразява върху работата или безопасността на плота.

ПРАВИЛНО

НЕПРАВИЛНО

НЕПРАВИЛНОНЕПРАВИЛНО

ЕПРАВИЛНО

Икономия на енергия

- Индукционните зони за готвене се приспособяват автоматично към размера на дъното на съда до определени граници. Магнитната част на дъното на съда трябва да бъде с минимален диаметър в зависимост от размера на зоната за готвене.

• Поставяйте съда върху зоната за готвене преди да включите уреда. Ако той бъде включен без поставен върху него съд, зоните за готвене няма да функционират и това ще бъде показано върху дисплея на панела за управление.
• Поставяйте капак, за да намалите времетраенето на готвене.
  · Когато течността заври, намалявайте температурната настройка.
• Ограничете количеството течност или мазнина, за да намалите времетраенето на готвене.
• Изберете подходяща температурна настройка за отделните приложения на уреда.

Примери

Данните, показани в таблицата по-долу служат само за информация.

Настройки	Използва се за
0	Изключване на елемент
1 - 3	Деликатно затопляне
4 - 5	Леко къкрене, бавно затопляне
6 - 7	Бързо затопляне, варене
8	Варене, сотиране и изпичане на коричка
9	Максимална топлинна стойност
Р	Функция усилване

Съвети за почистване

- При почистване на повърхността на плота не използвайте абразивна кухненска тел, разяждащи препарати за почистване, аерозоли или остри

предмети.

• За да премахнете загоряла храна предварително я накиснете с влажна кърпа и подходящ препарат.
• За почистване на храна или остатъци можете да използвате стъргалка. Лепкавите храни трябва да бъдат почиствани незабавно, преди стъклото да е изстинало.
  · Докато използвате стъргалката, внимавайте да не издраскате силиконовото покритие върху краищата на стъклото.
• Стъргалката съдържа бръснач. Поради тази причина, е необходимо да я пазите далеч от деца.
• Почиствайте плота, докато е достатъчно топъл с помощта на специален препарат за почистване на стъклокерамични повърхности. Изплакнете и подсушете с чиста кърпа или хартия.

Електрическото свързване на този плот трябва да бъде изпълнено от квалифициран електротехник, в съответствие с инструкциите от този наръчник и спазвайки местните разпоредби. В случай на повреда, възникнала в резултат на неправилно свързване или монтаж, гаранцията престава да бъде валидна. Уредът трябва да бъде заземен.

- Най-близката повърхност над уреда трябва да отстои на поне 65 см.

· Аспираторите трябва да бъдат по- ставени в съответствие с указанията на производителя.
- Необходимо е стената зад плота да бъде от огнеустойчив материал.
· Дължината на захранващия кабел не бива да надвишава 2 метра.

Вграждане на уреда в кухнен- ски плот

· Уредът може да бъде поставен в кухненски плот с устойчивост на топлина до 90°C и повече.
- Направете отвор с размери, показани на изображението по-долу и на следващата страница.
- Индукционният плот може да бъде вграден в кухненски плотове с дебелина между 25 и 40 мм.

Залепете предоставената лента за уплътнение около цялата дължина на долната страна на плота, по продължението на външния ръб на стъклокерамичния панел. Не разтягайте лентата.

Завийте четирите монтажни конзоли в страните на продукта.

Електрическо свързване

Преди да свържете уреда към електрическата мрежа, проверете дали: Входящото напрежение е еднакво с посоченото върху табелката от задната страна на плота.

Мрежата може да поддържа мощността на уреда (посочена върху табелката).

Захранването е заземено в съответствие с местните разпоредби, както и дали се намира в добро състояние. Превключвателят с предпазител е лесно достъпен, след като плотът бъде монтиран.

При отсъствие на отделна верига и превключвател с предпазител за плота, такива трябва да бъдат монтирани от квалифициран електротехник преди уредът да бъде свързан. За консумирация уред (главното табло за предпазители) трябва да бъде свързан подходящ и одобрен кабел, който да бъде защитен от собствен 50 амперов предпазител или микро електрически прекъсвач (МСВ). Електротехникът трябва да монтира многополюсен превключвател с предпазител, който изключва активния и неутралните проводници, оставяйки минимално разстояние в контакта от 3,0 мм.

Превключвателят с предпазител трябва да бъде поставен на стената

върху и встрани от работната повърх- ност на плота, не и непосредствено над него, в съответствие разпоредби- те на IEE. Свържете превключвателя с предпазител към разклонителна кутия, която трябва да бъде поставе- на в стената на около 61 см над пода и зад плота. След това можете да свържете захранващия кабел. Свър- жете единия край към разклонител- ната кутия, а другия към електриче- ските клеми, разположени на задната страна на плота. Свалете капака, покриващ електрическите клеми и монтирайте проводника, спазвайки схемата за свързване.

Захранващият кабел трябва да бъде разположен далеч от непосредствени източници на топлина. Той не бива да бъде излаган на температура, по-висока с 50°C от температура-та в помещението.

Уредът отговаря на изискванията на следните директиви на ЕС:

• Директива за ниско напрежение 2006/95/EO
• Директива за електромагнитна съвместимост 2004/108/EO
• Директива за поставяне на маркировка СЕ, 93/68/ЕИО

3x2.5 mm² 220V\~
3x2.5 mm² 230V\~
3x2.5 mm² 240V\~

5x1.5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1.5 mm² 415V 3N\~

Проводникът за индукционния плот трябва да бъде H05VV-F 3X2,5 мм² / 60227 IEC 53 ••. Можете да видите схемата за свързване на дъното на уреда.

Монтажна конзола

КОДОВЕ ЗА ГРЕШКА

При възникване на грешка, върху дисплеите на нагревателите се изписва код за грешка.

E1: Охлаждащият вентилатор не функционира. Повикайте упълномощени сервисни представители.
E3: Подаваното захранване над- вишава номиналните стойности. Изключете плота чрез докосване на , изчакайте докато символът “Н” изчезне от дисплеите на всички зони, включете отново плота, като

докоснете 📋 , след което продъл- жете

работата с уреда. При повторна поява на същия код за грешка, се свържете с упълномощени сервисни представители.

E4: Честотата на подаваното захранване се различава от посочените стойности. Изключете плота чрез докосване на 📋, изчакайте докато символът "Н" изчезне от дисплеите на всички зони, включете отново плота, като докоснете 📋, след което продължете използването на уреда. При повторна поява на същия код за грешка, изключете уреда от захранването, след което го включете чрез докосване на 📋 и продължете да работите с него. Ако кодът за грешка все още не е изчезнал, се свържете с упълномощени сервисни представители.

E5: Вътрешната температура на плота е твърде висока. Изключете уреда чрез докосване на 📋 и изчакайте, докато нагревателите изстинат.

Е6: Грешка при предаването на командите от панела за управление към нагревателите. Свържете се с упълномощени сервизни представители.

E7: Температурният сензор на нагревателя не функционира. Свържете се с упълномощени сервисни представители.

E8: Температурният сензор на охладителя не функционира. Свържете се с упълномощени сервисни пред-

ставители.

E9: Грешка в калибрирането. Свържете се с упълномощени сервисни представители.

OBSAH:

Bezpečnostní pokyny

Popis spotřebiče
