Como acendo os queimadores a gás do meu fogão Sharp KH-6I19FT00?

Pressione e gire o botão correspondente para a posição de ignição (marcada com um símbolo de faísca) enquanto o segura por alguns segundos até que a chama apareça. Solte o botão após a ignição. Se o queimador não acender, verifique o fornecimento de gás ou o acendedor.

O que devo fazer se o forno não aquecer?

Certifique-se de que o forno está devidamente conectado à fonte de alimentação e que o temporizador está ajustado. Verifique se o seletor de função do forno e o botão do termostato estão nas configurações desejadas. Se o problema persistir, o elemento de aquecimento pode estar com defeito - entre em contato com o serviço Sharp.

Como posso limpar o interior do forno?

Use um detergente suave e um pano macio. Evite limpadores abrasivos. Para manchas difíceis, use um limpador de forno não abrasivo e siga as instruções do produto. A porta do forno pode ser removida para facilitar a limpeza, abrindo-a completamente e levantando-a das dobradiças.

Posso usar o fogão com gás liquefeito de petróleo (GLP)?

Sim, o fogão é conversível para GLP. Você precisará substituir os injetores nos queimadores e ajustar a pressão do gás. Consulte o manual de instalação para obter instruções ou entre em contato com um técnico qualificado.

Qual é a temperatura máxima do forno?

A temperatura máxima do forno é 250°C. Não ultrapasse esta configuração para evitar danificar o aparelho ou criar risco de incêndio.

Como ativo o bloqueio infantil?

Pressione e segure o botão de bloqueio infantil (se equipado) por 3 segundos até que uma luz indicadora acenda. Para desativar, pressione e segure novamente. Esse recurso evita a operação acidental do forno e do fogão.

Por que a chama no fogão queima de forma desigual?

Chamas irregulares podem ser devidas a portas do queimador bloqueadas. Limpe as tampas e portas do queimador com uma agulha ou palito. Além disso, certifique-se de que o queimador está bem encaixado e o fornecimento de gás é adequado.

Com que frequência devo substituir a lâmpada do forno?

Substitua a lâmpada quando ela queimar. Use uma lâmpada resistente ao calor de 300°C (normalmente 25W, base E14). Desligue a fonte de alimentação antes de substituir e deixe o forno esfriar.

Onde posso encontrar peças de reposição para meu fogão Sharp?

As peças de reposição estão disponíveis nos centros de serviço autorizados Sharp. Você pode encontrar o centro mais próximo no site da Sharp ou entrar em contato com o suporte ao cliente. Sempre use peças genuínas.

O que devo fazer se o fogão emitir cheiro de gás?

Desligue imediatamente todos os queimadores e o fornecimento de gás, ventile o ambiente e não opere nenhum interruptor elétrico. Entre em contato com seu fornecedor de gás ou um técnico de gás qualificado para verificar vazamentos. Não use o aparelho até que esteja seguro.

MANUAL DE UTILIZADOR KH-6I19FT00 SHARP

PT Manual de Instruções

FUNCIONAMIENTO DEL ELECTRODOMÉSTICO

Instruções de Segurança Descrição do eletrodoméstico.

Funcionamento do eletrodoméstico Ligar e desligar o eletrodoméstico

Ligar e desligar as zonas de cozedura Pausa inteligente Indicador de calor residual.

Função de desligar seguro

Bloqueio de crianças

Função de temporizador

Alarme

Função de impulso

Dicas e sugestões

Instalação do eletrodoméstico

Segurança na instalação

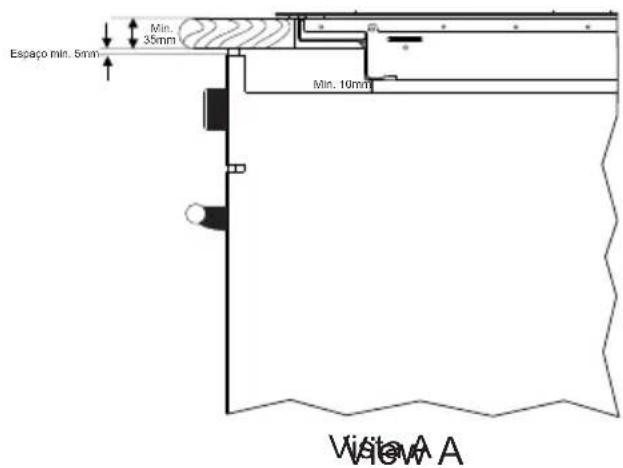

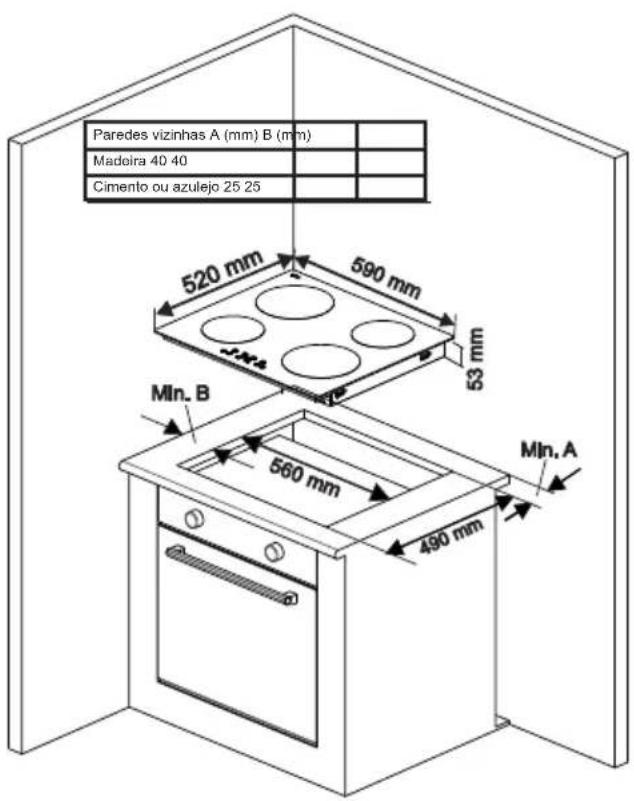

Encastrar a placa numa bancada

Fazer uma ligação elétrica

Diagrama da ligação elétrica

AVISOS DE SEGURANÇA

LEIA ESTAS INSTRUÇÕES COM CUIDADO E NO TOTAL ANTES DE USAR O SEU ELETRODOMÉSTICO, E MANTENHA-AS NUM LOCAL CONVENIENTE PARA CONSULTAR QUANDO NECESSÁRIO.

ESTE MANUAL FOI PREPARADO EM COMUM PARA MAIS DO QUE UM MODELO. O SEU ELETRODOMÉSTICO PODE NÃO POSSUIR ALGUMAS DAS CARACTERÍSTICAS EXPLICADAS NESTE MANUAL. PRESTE ATENÇÃO ÀS EXPRESSÕES QUE TÊM IMAGENS ENQUANTO ESTIVER A LER O MANUAL DE FUNCIONAMENTO

Avisos gerais de segurança

- Este eletrodoméstico pode ser usado por crianças a partir dos 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimentos, caso tenham recebido supervisão ou instruções relativas ao uso do eletrodoméstico de um modo seguro e estejam conscientes dos perigos envolvidos. As crianças não

devem brincar com o eletrodoméstico. A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.

- AVISO: O eletrodoméstico e as peças acessíveis tornam-se quentes durante a utilização Deve-se ter cuidado para evitar tocar nos elementos quentes. Crianças com menos de 8 anos devem ser mantidas à distância, a menos que sejam constante-mente supervisionadas.

- AVISO: Deixar gordura ou óleo cozinhar na placa sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar um incêndio com água, mas desligue o eletrodoméstico e em seguida cubra as

chamas, por ex., com uma tampa ou uma manta de incêndios.

• AVISO: Perigo de fogo: não armazene itens nas superfícies para cozinhar.
- AVISO: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choques elétricos.
- Para placas de indução, objetos metálicos como facas, garfos, colheres e tampas não devem ser colocados na superfície da placa, pois podem tornar-se quentes.
- Para placas de indução, após a utilização, desligue o elemento da placa nos controles e não confie detetor de panelas.
- Para placas que possuem uma tampa, quaisquer derrames

devem ser removidos desta antes de a abrir. Para além disso, a superfície da placa deve arrefecer antes de fechar a tampa.

- O eletrodoméstico não se destina a funcionar através de um temporizador externo ou de um sistema de controle remoto separado.

- Não use agentes de limpeza abrasivos fortes ou raspadores de metal afiados para limpar o vidro da porta do forno e outras superfícies, pois podem riscar a superfície, o que terá como consequência o fracionamento do vidro ou danos na superfície.

- Não use agentes de limpeza a vapor para limpar o eletrodoméstico.

- O seu eletrodoméstico é produzido de acordo com todos os pa-

drões e regulamentos locais e internacionais aplicáveis.

• Os trabalhos de manutenção e reparação devem ser feitos apenas por técnicos de serviço autorizados. Os trabalhos de instalação e manutenção levados a cabo por técnicos não autorizados podem colocá-lo em perigo. É perigoso alterar ou modificar de qua modo as especificações do eletro-doméstico.
• Antes da instalação, certifique-se de que as condições de distribuição locais (natureza do gás e pressão do gás, ou voltagem e frequência da eletricidade) e as exigências do eletrodoméstico são compatíveis. As exigências deste eletrodoméstico estão indicadas na etiqueta.
• CUIDADO: Este eletrodoméstico foi projetado para cozinhar apenas alimentos e destina-se apenas a uso doméstico interior, não devendo ser usado para quaisquer outros fins ou de qu outro modo que seja de uso não doméstico, nem num ambiente comercial ou aquecimento de divisão.
• Foram tomadas todas as medidas de segurança possíveis para garantir a sua segurança. Como o vidro se pode partir, tem de ter cuidado quando limpar para evitar riscos. Evite atingir ou bater no vidro com acessórios.
• Certifique-se de que o cabo alimentação não fica encravado durante a instalação. Se o cabo

de alimentação estiver danificado, deve ser substituído pelo produtor, pela assistência técnica ou pessoal igualmente qualificado, de modo a evitar riscos.

Aviso de instalação

• Não coloque o eletrodoméstico em funcionamento antes de estar totalmente instalado.
• O eletrodoméstico tem de ser instalado por um técnico autorizado e colocado em funcionamento. O produtor não se responsabiliza por nenhuns danos que possam ser provocados por uma colocação e instalação defeituosa realizada por pessoal não autorizado.
• Quando desempacotar o eletrodoméstico, certifique-se de que não foi danificado durante o transporte. Em caso de qualquer defeito, não use o eletrodoméstico e contacte imediatamente um agente qualificado de assistência técnica. Como os materiais usados para embalagem (nylon, agrafos, esferovite, etc.) podem causar efeitos nocivos às crianças, devem ser imediatamente recolhidos e removidos.
• Proteja o seu eletrodoméstico contra efeitos atmosféricos. Não o exponha a efeitos tais como sol, chuva, neve, etc.
• Os materiais que envolvem o ele- trodoméstico (compartimento) têm de suportar uma temperatura mí- nima de 100°C. A temperatura da de superfície inferior da placa pode aumentar durante o funcionamen- to. Por isso, deve ser instalado um

tabuleiro por baixo do produto.

- Durante a utilização

• Não coloque materiais inflamáveis ou combustíveis sobre ou perto do eletrodoméstico quando este estiver em funcionamento.
• Não deixe o fogão enquanto estiver a cozinhar óleos sólidos ou líquidos. Estes podem pegar fogo em condições de aquecimento extremo. Nunca deite água sobre as chamas provocadas pelo óleo. Cubra a panela ou frigideira com a tampa de modo a abafar as chamas que se formaram neste caso e desligue o fogão.
• Coloque sempre as panelas no centro da zona de cozinhar e gire as pegas para uma posição segura, para que não possam ser derrubadas ou agarradas.
• Se não usar o eletrodoméstico durante um período prolongado, desligue-o da corrente Mantenha o controle principal desligado. Quando não usar o eletrodoméstico, mantenha a válvula do gás desligada.
• Certifique-se de que os manípu-los de controle do eletrodoméstico estão sempre na posição “0” (pa-rada) quando este não for usado.

Durante a limpeza e manutenção

- Desligue sempre o eletrodoméstico antes de operações como limpar ou fazer a manutenção. Pode fazê-lo depois de desligar o eletrodoméstico da corrente, ou de des-

ligar a tomada principal.

• Não remova os manípulos de controle para limpar o painel de controle.
• PARA MANTER A EFICÁCIA E SEGURANÇA DO SEU ELE-TRODOMÉSTICO, RECOMEN-DAMOS QUE USE SEMPRE PEÇAS SOBRESSELENTES ORIGINALS E QUE, EM CASO DE NECESSIDADE, CONTAC-TE SEMPRE O SEU AGENTE AUTORIZADO DE ASSISTÊNCIA TÉCNICA.

DESCRIÇÃO DA PLACA

Caro Cliente,

Por favor, leia as instruções deste guia do utilizador antes de usar a placa e guarde-o para referência futura.

Nota: O aspeto da sua placa pode diferir do modelo apresentado em cima, devido à sua configuração.

1-Aumento das definições de calor/ temporizador
2-Mostrador da superfície de coze- dura
3-Seleção da superfície de cozedura superior esquerda
4-Mostrador do temporizador
5-Seleção da superfície de cozedura superior direita
6-Bloqueio de teclas
7-Indicador de bloqueio de teclas

8-Pausa inteligente
9-Redução das definições de calor/ temporizador
10-Seleção da superfície de cozedura inferior esquerda
11-Temporizador
12-Seleção da superfície de cozedura inferior direita
13-Impulso
14-Ligar/desligar

FUNCIONAMENTO DO ELETRODOMÉSTICO

Use as zonas de cozedura de indução com panelas adequadas.

Depois de ser aplicada a tensão de rede, todos os mostradores ligar-se-ão durante um momento. Quando este tempo acabar, a placa fica em modo de espera e está pronta para funcionar.

A placa é controlada com sensores eletrónicos que são operados carregando nos sensores relacionados. Cada ativação de sensor é seguida por um sinal sonoro (apito).

Ligar o eletrodoméstico:

Ligue a placa carregando no botão LIGAR/DESLIGAR Todos os mostradores das superfícies de cozedura apresentam um "0" estático e os pontos do canto inferior direito piscarão. (Se nenhuma zona de cozedura for selecionada durante 20 segundos, a placa desligar-se-á automaticamente.)

Desligar o eletrodoméstico:

Desligue a placa em qualquer momento carregando em 📋 O botão LIGAR/DESLIGAR 📋tem sempre prioridade na função de desligar.

Toque no botão de seleção da superfície de cozedura em que deseja cozinhar. Aparece a indicação de um p no mostrador da superfície de cozedura selecionada e o ponto a piscar em todos os outros mostradores desaparece. Selecione a definição de temper usando o botão de aumento de calor ou o botão de diminuição de calor ☐. Agora o elemento está pronto para co-zinhar. Para um tempo de fervura mais rápido, selecione o nível de cozedura de-sejado e em seguida carregue no botão P para ativar a função de impulso.

Selecione o elemento que deseja desligar carregando no botão correspondente de diminuição do calor ☐ Usando o botão coloque a temperatura em "0". (Carregar também nos botões em simultâneo coloca a temperatura em "0") Se a zona de cozedura estiver quente, aparecerá a indicação "H" em vez de "0".

Desligar todas as zonas de cozedura:

Para desligar todas as zonas de cozedura de uma só vez, carregue no botão 📋 No modo de espera, aparecerá a indicação "H" em todas as zonas de cozedura que estiverem quentes.

O indicador de calor residual indica que o vidro de cerâmica tem uma temperatura de toque perigosa na circunferência de uma zona de cozedura.

Depois de desligar a zona de cozedura, o respetivo mostrador apresenta a indicação "H" até a temperatura da zona de cozedura atribuída alcançar um nível de temperatura não crítico.

Função de desligar seguro:

Todas as zonas de cozedura serão desligadas ao fim de um tempo máximo de funcionamento definido, caso as definições de calor não sejam alteradas. Todas as alterações à zona de cozedu-

ra colocam o tempo máximo de funcionamento no valor inicial de limitação do tempo de funcionamento. O tempo máximo de funcionamento depende do nível de temperatura selecionado.

Espere até a indicação 'F' desaparecer de todas as zonas, ligue a placa carregando em 📋 e continue a usar.

Definições de calor	Desligar de segurança após
1 - 2 6 Horas
3 - 4 5 Horas
5 4 Horas
6 - 9 1,5 Horas

Bloqueio de crianças:

Depois de ligar o controle, pode-se ativar a função do bloqueio de crianças. Para ativar o bloqueio de crianças, carregue em simultâneo no botão frontal de definição do aumento de calor e o botão de definição de diminuição de calor e em seguida volte a carregar no botão de definição de aumento de calor A indicação "L", que significa bloqueado, aparecerá em todos os mostradores das superfícies de cozedura e os controles não podem ser alterados. (Se uma zona de cozedura estiver quente, as indicações "L" e "H" aparecerão alternadamente.)

A placa permanecerá bloqueada até ser desbloqueada, mesmo se o controle tiver sido desligado e ligado.

Para desativar o bloqueio de crianças desligue primeiro a placa. Carregue em simultâneo no botão frontal de definição do aumento de calor ☐ no botão de definição de diminuição de calor ☐ e em seguida volte a carregar no botão de definição de diminuição de calor ☐ . A indicação "L" desaparecerá do mostrador e a placa ficará desligada.

Bloqueio de teclas

A função de bloqueio de teclas serve para bloquear e colocar o eletrodoméstico num modo seguro durante o funcionamento. As alterações de toque, como por exemplo aumentar as definições de calor e outras, não serão possíveis. Apenas será possível desligar o eletrodoméstico.

A função de bloqueio está ativa se o botão de bloqueio de teclas for carregado pelo menos 2 seg. Esta função é reconhecida por um sinal sonoro. Depois da operação bem sucedida de mais de 2 seg., o indicador do bloqueio de teclas piscará e a superfície de cozedura fica bloqueada.

Função de temporizador:

A função de temporizador realiza-se em duas versões:

O temporizador de minuto pode ser usado se as zonas de cozedura estiverem desligadas. O mostrador do temporizador apresentará a indicação "00" com um ponto a piscar. Toque no botão de definição do temporizador para aumentar o tempo ou toque em para reduzir o tempo. O alcance de tempo é entre 0 e 99 minutos. Se não se colocar nada em funcionamento durante 10 segundos, o temporizador de minuto ficará definido

e o ponto a piscar desaparecerá. Depois do tempo estar definido, entrará em contagem decrescente de acordo com a definição.

Quando o tempo terminar, ouvir-se -á um sinal sonoro e o mostrador do temporizador piscará. O sinal sonoro parará automaticamente ao fim de 30 segundos e/ou ao se carregar em qualquer botão.

O temporizador de minuto pode ser alterado ou desligado em qualquer momento carregando no botão de aumentar o temporizador ou no botão de reduzir o temporizador Desligar a placa carregando em qualquer momento no botão ira também desligar o temporizador de minuto.

Temporizador da zona de coze- dura (1..99 min):

Quando a placa está ligada, pode programar-se um temporizador independente para cada zona de cozedura.

Selecione uma zona de cozedura, em seguida selecione a definição de temperatura e finalmente ative o botão das definições do temporizador 🔒 temporizador pode ser programado como função de desligar de uma determinada zona de cozedura. Quatro LEDs estão dispostas à volta do temporizador. Elas indicam em qual zona de cozedura foi ativado o temporizador.

10 segundos após a última operação, o mostrador do temporizador altera-se para o temporizador que terminará em seguida (no caso de ter sido programa- da mais do que uma zona de cozedura).

Quando o temporizador chegar ao fim, ouvir-se-á um sinal sonoro e o mostrador apresentará a indicação "00" estática. O LED do temporizador da zona de cozedura associada piscará. A zona de cozedura programada desligar-se-á e aparecerá a indicação "H" no mostrador, se a zona de cozedura estiver quente.

O sinal sonoro e o LED a piscar do temporizador pararão automaticamente ao fim de 30 segundos e/ou ao tocar em qualquer botão.

Alarme:

Enquanto a placa estiver em funcionamento, as seguintes atividades serão sinalizadas através de um alarme: Ativação normal dos botões com um breve sinal sonoro.

Funcionamento contínuo dos botões por um período prolongado (10 segundos) com um sinal sonoro longo e intermitente.

Função de impulso:

Tem de se selecionar uma zona de cozedura, o nível de cozedura definido para "nível de cozedura desejado" e o botão P(impulso) tem de ser novamente carregado.

A função de impulso pode ser ativada se o módulo de indução aceitar as definições desta zona de cozedura. Se a função de impulso estiver ativa, aparecerá um "P" no mostrador correspondente.

A ativação do impulso pode exceder a potência máxima e a gestão de potência integrada será ativada.

A redução necessária de potência será apresentada quando o mostrador da

zona de cozedura correspondente piscar. Ficará a piscar durante 3 seg. e permitirá mais adaptações às defini- ções antes da redução da potência.

Função de ferver\*\*

Esta função permite ferver água e mantê-la perto do ponto de fervura. Para ativar a função de ferver, toque no botão de seleção da superfície de cozedura duas vezes. Quando a função de ferver estiver ativa, o respetivo mostrador apresentará a indicação 'b'. Depois de ferver a água, a placa emitirá um sinal sonoro que indica que a fervura terminou

e que continua a cozinhar em lume brando. O mostrador da superfície de cozedura traseira da direita indica a função de ferver.

Função de fritar

Esta função permite fritar o óleo a cerca de 160°C. Para ativar a função de fritar, toque no botão

de seleção da superfície de cozedura três vezes. Quando a função de fritar estiver ativa, o respetivo mostrador apresentará a indicação 'F'. Ao fim de um tempo a placa emitirá um sinal sonoro. Este sinal indica que o óleo está pronto para fritar.

ra dianteira da direita indica a função de fritar

Função de manter quente\*\*

Esta função permite que um prato se mantenha automaticamente perto de 50°C. Para ativar a função de manter quente, toque no botão de seleção da superfície de cozedura quatro vezes. Quando a função de manter quente estiver ativa, o respetivo mostrador apresentará a indicação 'u'.

O mostrador da superfície de cozedura traseira direita indica a função de manter quente

Função de derreter chocolate

Esta função permite derreter chocolate ou semelhantes e mantê-los automaticamente perto dos 40°C. Para ativar a função de derreter chocolate, toque no botão de seleção da superfície de cozedura cinco vezes. Quando a função de derreter chocolate estiver ativa, o respetivo mostrador apresentará a indicação 'c'.

O mostrador da superfície de cozedura dianteira direita indica a função de derreter chocolate.

**O desempenho e o tempo destas funções pode variar de acordo com a quantidade de alimentos e a qualidade das panelas. 1,5 litros

de água e 0,5 litros de óleo farão um melhor desempenho de cozedura com estas funções.

Pausa inteligente

A pausa inteligente, quando ativada, reduz a potência de todos os bicos que foram ligados.

Se desativar a pausa inteligente, os bicos voltarão automaticamente ao nível anterior.

Se a pausa inteligente não for desativada, a superfície da placa desligar-se -á ao fim de 30 minutos.

Toque em ( para ativar a pausa inteligente. A potência da superfície de cozedura ativada será reduzida para o nível 1 e a indicação “II” aparecerá em todos os mostradores.

Toque novamente em (☐) para desativar a pausa inteligente. A indicação "II" desaparecerá e as superfícies de cozedura funcionarão no nível definido previamente.

DICAS E SUGESTÕES

Panelas

• Use panelas com um fundo espesso, liso e nivelado que tenham o mesmo diâmetro que o elemento. Isto ajudará a reduzir os tempos de cozedura.
• Panelas feitas de aço, aço esmaltado, ferro fundido e aço inoxidável (se devidamente identificadas pelo produ- tor) terão melhores resultados.
• Panelas feitas de aço esmaltado ou com fundos de alumínio ou cobre podem provocar o aparecimento de resíduos metálicos na placa. Se isto acontecer, será difícil de remover. Limpe a placa depois de cada utilização.
• Se um íman se colar ao fundo das panelas, isso significa que são adequadas para indução.
• As panelas devem ser colocadas centralmente na zona de cozedura. Se não forem colocadas corretamente, será apresentado.
• Quando usar determinadas panelas, pode obter diferentes ruídos destas. Isto deve-se ao design das panelas e não afeta o desempenho ou a segurança da placa.

• As zonas de cozedura de indução adaptam-se automaticamente ao tamanho do fundo das panelas até um determinado limite. No entanto, a parte magnética do fundo das panelas tem de ter um diâmetro mínimo dependendo do tamanho da zona de cozedura.
• Coloque a panela na zona de cozedura antes de a ligar. Se esta for ligada antes de se colocar alguma panela nela, a zona de cozedura não entrará em funcionamento e o mostrador de controle apresentará.
• Use uma tampa para reduzir o tempo de cozedura.
• Quando líquido começar a ferver, reduza as definições de temperatura.
• Minimize a quantidade de líquido ou de gordura para reduzir os tempos de cozedura.
• Seleccione as definições adequadas de temperatura para as aplicações de cozinha.

Exemplos de aplicações de cozinha

As informações apresentadas na tabela seguinte são apenas de orientação.

Definições	Usar para
0	Elemento desligado
13	Aviso ligeiro
4 - 5	Lume brando delicado,aviso lento
6 - 7	Reaquecer e lume bran-do rápido
8	Ferver, refogar e tostar
9	Calor máximo
P	Função de impulso

Dicas de limpeza

• Não use esfregões abrasivos, produtos de limpeza corrosivos, produtos de limpeza em aerossol, nem objetos afiados para limpar a superfície da placa.
• Para remover alimentos queimados, molhe-os com um pano húmido e detergente de limpeza.
• Use uma raspadeira para limpar alimentos ou resíduos. Alimentos pegajosos devem ser imediatamente limpos quando são entornados, antes do vidro arrefecer.
• Tenha cuidado para não riscar o ade-sivo de silicone colocado nas pontas do vidro quando usar a raspadeira.
• A raspadeira tem uma lâmina, pelo que deve ser mantida longe de crianças.
• Use um agente de limpeza especial para placas de cerâmica na placa enquanto estiver ainda quente ao toque. Enxague e limpe com um pano limpo ou papel de mãos.

INSTALAÇÃO DO ELETRODO- MÉSTICO

AVISO:

A ligação elétrica desta placa deve ser feita apenas por pessoal autorizado da assistência técnica, ou por um eletricista qualificado, de acordo com as instruções deste guia e em conformidade com os atuais regulamentos. A garantia não será válida no caso de quaisquer danos que possam ocorrer como consequência de uma ligação ou instalação inadequadas. Este eletrodoméstico tem de ser ligado à terra.

Segurança na instalação

• Qualquer superfície suspensa deve estar a pelo menos 65cm acima da placa.
• As ventoinhas exaustoras devem estar encaixadas de acordo com as instruções do produtor.
• A parede em contacto com a parte de trás da placa deve ser de um material à prova de fogo.
• O comprimento do cabo de alimentação não deve exceder os 2 metros.

Colocar a placa numa bancada

• A placa pode ser inserida em qualquer bancada, desde que esta seja resistente ao calor de, pelo menos, 90°C.
• Faça uma abertura com as dimensões apresentadas na imagem em baixo e na página seguinte.
• A placa de indução pode ser encastrada em bancadas com uma espessura de 25 a 40 mm.

- Aplique a fita de vedação autoadesiva unilateral fornecida a toda a volta da extremidade inferior da superfície de cozinhar, ao longo da extremidade exterior do painel de vitrocerâmica. Não estique.

- Aparafuse as 4 braçadeiras de montagem da bancada nas paredes laterais do produto.

Fazer uma ligação elétrica

Antes de fazer uma ligação, verifique se:

A tensão de rede é a mesma que a indicada na placa de classificação situada na parte de trás da placa.

O circuito pode suportar a carga do eletrodoméstico (ver placa de classificação).

A fonte de alimentação tem uma ligação à terra que está de acordo com as disposições das regulações da corrente e que está em bom estado de funcionamento.

O fusível de transição deve ser de fácil acesso depois da placa ter sido instalada.

Se não houver um circuito dedicado à placa, nem um fusível de transição, estes devem ser instalados por um eletricista qualificado antes de se ligar a placa. Deve ligar-se um cabo adequado e aprovado a partir da unidade consumidora (caixa de fusíveis principal) e deve proteger-se pelo seu próprio fusível de 50amp ou micro disjuntor. O eletricista deve fornecer um interruptor geral com fusível que desligue tanto a linha (vivo) e os condutores neutros com uma separação de contacto de pelo menos 3,0 mm.

O interruptor com fusível deve es-

tar montado na parede da cozinha, acima da superfície de trabalho e ao lado da placa, não por cima desta, de acordo com as normas da IEE. Ligue o interruptor com fusível a uma caixa de ligação que deve ser colocada na parede a cerca de 61cm acima do nível do chão e atrás da placa. O cabo de alimentação da placa pode então ser ligado. Ligue uma ponta à caixa de ligação e ligue a outra ponta à caixa de alimentação, localizada atrás da placa. Retire a cobertura da caixa de alimentação e instale o cabo, de acordo com o diagrama de ligação.

O cabo de alimentação deve ser colocado longe de fontes diretas de calor. Não deve estar a uma temperatura maior do que 50°C acima da temperatura da divisão.

Este eletrodoméstico encontra-se em conformidade com as seguintes diretivas da UE:

-Diretiva de baixa tensão 2006/95/EC
-Diretiva CEM 2004/108/EC
-Diretiva de marcação CE 93/68/EEC

Para a placa de indução, o cabo deve ser H05VV-F 3X2,5 mm² / 60227

IEC 53 ••. Encontrará o diagrama de ligação na parte de baixo do eletrodoméstico.

Braçadeiras de montagem da bancada

CÓDIGOS DE ERRO

Se houver um erro, aparecerá um código de erro nos mostradores das superfícies de cozedura.

E1: A ventoinha de arrefecimento está desativada, contacte a assistência técnica autorizada.
E3: A voltagem de alimentação é diferente dos valores nominais. Desligue a placa carregando em 📋, espere até a indicação “H” desaparecer de todas as zonas, ligue a placa carregando em

e continue

a utilização. Se o mesmo erro voltar a aparecer, contacte a assistência técnica autorizada.

E4: A frequência de alimentação é diferente dos valores nominais. Desligue a placa carregando em 📋, espere até a indicação “H” desaparecer de todas as zonas, ligue a placa carregando em 📋 e continue Se o mesmo erro voltar a aparecer, desligue/ligue a placa da tomada, ligue a placa carregando em 📋 continue a usá-la. Se o mesmo erro se verificar, contacte a assistência técnica autorizada.

E5: A temperatura do interior da placa é excessivamente alta. Desligue a placa carregando em 📋’ deixe as superfícies de cozedura arrefecer.

E6: Erro de comunicação entre o controle de toque e a superfície de cozedura. Contacte a assistência técnica autorizada.

E7: O sensor de temperatura da bobine está desativado. Contacte a assistência técnica autorizada.

E8: O sensor de temperatura do refrigerador está desativado. Contacte a assistência técnica autorizada.

E9: Erro de calibração. Contacte a assistência técnica autorizada.

Service & Support

Visit our website:
