MANUAL DE UTILIZADOR KH-6I19BS00 SHARP

PT Manual de Instruções

Funcionamento do eletrodoméstico

Instruções de Segurança Descrição do eletrodoméstico.

Funcionamento do eletrodoméstico Ligar e desligar o eletrodoméstico

Ligar e desligar as zonas de cozedura Pausa inteligente Indicador de calor residual.

Função de desligar seguro

Bloqueio de crianças

Função de temporizador

Alarme

Função de impulso

Dicas e sugestões

Instalação do eletrodoméstico

Segurança na instalação

Encastrar a placa numa bancada

Fazer uma ligação elétrica

Diagrama da ligação elétrica

AVISOS DE SEGURANÇA

LEIA ESTAS INSTRUÇÕES COM CUIDADO E NO TOTAL ANTES DE USAR O SEU ELETRODOMÉSTICO, E MANTENHA-AS NUM LOCAL CONVENIENTE PARA CONSULTAR QUANDO NECESSÁRIO.

ESTE MANUAL FOI PREPARADO EM COMUM PARA MAIS DO QUE UM MODELO. O SEU ELETRODOMÉSTICO PODE NÃO POSSUIR ALGUMAS DAS CARACTERÍSTICAS EXPLICADAS NESTE MANUAL. PRESTE ATENÇÃO ÀS EXPRESSÕES QUE TÊM IMAGENS ENQUANTO ESTIVER A LER O MANUAL DE FUNCIONAMENTO.

Avisos gerais de segurança

- Este eletrodoméstico pode ser usado por crianças a partir dos 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimentos, caso tenham recebido supervisão ou instruções relativas ao uso do eletrodoméstico de um modo seguro e estejam conscientes dos perigos envolvidos. As crianças não

devem brincar com o eletrodoméstico. A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.

- AVISO: O eletrodoméstico e as peças acessíveis tornam-se quentes durante a utilização. Deve-se ter cuidado para evitar tocar nos elementos quentes. Crianças com menos de 8 anos devem ser mantidas à distância, a menos que sejam constantemente supervisionadas.

- AVISO: Deixar gordura ou óleo cozinhar na placa sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar um incêndio com água, mas desligue o eletrodoméstico e em seguida cubra as

chamas, por ex., com uma tampa ou uma manta de incêndios.

• AVISO: Perigo de fogo: não armazene itens nas superfícies para cozinhar. - AVISO: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choques elétricos. - Para placas de indução, objetos metálicos como facas, garfos, colheres e tampas não devem ser colocados na superfície da placa, pois podem tornar-se quentes. - Para placas de indução, após a utilização, desligue o elemento da placa nos controles e não confie no detetor de panelas. - Para placas que possuem uma tampa, quaisquer derrames

devem ser removidos desta antes de a abrir. Para além disso, a superfície da placa deve arrefecer antes de fechar a tampa.

- O eletrodoméstico não se destina a funcionar através de um temporizador externo ou de um sistema de controle remoto separado.

- Não use agentes de limpeza abrasivos fortes ou raspadores de metal afiados para limpar o vidro da porta do forno e outras superfícies, pois podem riscar a superfície, o que terá como consequência o fracionamento do vidro ou danos na superfície.

- Não use agentes de limpeza a vapor para limpar o eletrodoméstico.

- O seu eletrodoméstico é produzido de acordo com todos os padrões e regulamentos locais e internacionais aplicáveis.

padrões e regulamentos locais e internacionais aplicáveis.

• Os trabalhos de manutenção e reparação devem ser feitos apenas por técnicos de serviço autorizados. Os trabalhos de instalação e manutenção levados a cabo por técnicos não autorizados podem colocá-lo em perigo. É perigoso alterar ou modificar de qualquer modo as especificações do eletrodoméstico.
• Antes da instalação, certifique-se de que as condições de distribuição locais (natureza do gás e pressão do gás, ou voltagem e frequência da eletricidade) e as exigências do eletrodoméstico são compatíveis. As exigências deste eletrodoméstico estão indicadas na etiqueta.
• CUIDADO: Este eletrodoméstico foi projetado para cozinhar apenas alimentos e destina-se apenas a uso doméstico interior, não devendo ser usado para quaisquer outros fins ou de qualquer outro modo que seja de uso não doméstico, nem num ambiente comercial ou aquecimento de divisão.
• Foram tomadas todas as medidas de segurança possíveis para garantir a sua segurança. Como o vidro se pode partir, tem de ter cuidado quando limpar para evitar riscos. Evite atingir ou bater no vidro com acessórios.
• Certifique-se de que o cabo de alimentação não fica encravado durante a instalação. Se o cabo

de alimentação estiver danificado, deve ser substituído pelo produtor, pela assistência técnica ou pessoal igualmente qualificado, de modo a evitar riscos.

Aviso de instalação

• Não coloque o eletrodoméstico em funcionamento antes de estar totalmente instalado.
• O eletrodoméstico tem de ser instalado por um técnico autorizado e colocado em funcionamento. O produtor não se responsabiliza por nenhuns danos que possam ser provocados por uma colocação e instalação defeituosa realizada por pessoal não autorizado.
• Quando desempacotar o eletrodoméstico, certifique-se de que não foi danificado durante o transporte. Em caso de qualquer defeito, não use o eletrodoméstico e contacte imediatamente um agente qualificado de assistência técnica. Como os materiais usados para embalagem (nylon, agrafos, esferovite, etc.) podem causar efeitos nocivos às crianças, devem ser imediatamente recolhidos e removidos.
• Proteja o seu eletrodoméstico contra efeitos atmosféricos. Não o exponha a efeitos tais como sol, chuva, neve, etc.
• Os materiais que envolvem o eletrodoméstico (compartimento) têm de suportar uma temperatura mínima de 100°C. A temperatura da superfície inferior da placa pode aumentar durante o funcionamento. Por isso, deve ser instalado um

tabuleiro por baixo do produto.

- Durante a utilização

• Não coloque materiais inflamáveis ou combustíveis sobre ou perto do eletrodoméstico quando este estiver em funcionamento.
• Não deixe o fogão enquanto estiver a cozinhar óleos sólidos ou líquidos. Estes podem pegar fogo em condições de aquecimento extremo. Nunca deite água sobre as chamas provocadas pelo óleo. Cubra a panela ou frigideira com a tampa de modo a abafar as chamas que se formaram neste caso e desligue o fogão.
• Coloque sempre as panelas no centro da zona de cozinhar e gire as pegas para uma posição segura, para que não possam ser derrubadas ou agarradas.
• Se não usar o eletrodoméstico durante um período prolongado, desligue-o da corrente. Mantenha o controle principal desligado. Quando não usar o eletrodoméstico, mantenha a válvula do gás desligada.
• Certifique-se de que os manípulos de controle do eletrodoméstico estão sempre na posição “0” (parada) quando este não for usado.

Durante a limpeza e manutenção

- Desligue sempre o eletrodoméstico antes de operações como limpar ou fazer a manutenção. Pode fazê-lo depois de desligar o eletrodoméstico da corrente, ou de des-

ligar a tomada principal.

• Não remova os manípulos de controle para limpar o painel de controle.
• PARA MANTER A EFICÁCIA E SEGURANÇA DO SEU ELETRODOMÉSTICO, RECOMENDAMOS QUE USE SEMPRE PEÇAS SOBRESSELENTES ORIGINAIS E QUE, EM CASO DE NECESSIDADE, CONTACTE SEMPRE O SEU AGENTE AUTORIZADO DE ASSISTÊNCIA TÉCNICA.

DESCRIÇÃO DA PLACA

Caro Cliente,

Por favor, leia as instruções deste guia do utilizador antes de usar a placa e guarde-o para referência futura.

Elemento aquecedor de indução

Nota: O aspeto da sua placa pode diferir do modelo apresentado em cima, devido à sua configuração.

1-Aumento das definições de calor/temporizador 2-Mostrador da superfície de cozedura 3-Seleção da superfície de cozedura superior esquerda 4-Mostrador do temporizador 5-Seleção da superfície de cozedura superior direita 6-Bloqueio de teclas 7-Indicador de bloqueio de teclas

8-Pausa inteligente 9-Redução das definições de calor/temporizador 10-Seleção da superfície de cozedura inferior esquerda 11-Temporizador 12-Seleção da superfície de cozedura inferior direita 13-Impulso 14-Ligar/desligar

FUNCIONAMENTO DO ELETRODOMÉSTICO

Use as zonas de cozedura de indução com panelas adequadas.

Depois de ser aplicada a tensão de rede, todos os mostradores ligar-se-ão durante um momento. Quando este tempo acabar, a placa fica em modo de espera e está pronta para funcionar.

A placa é controlada com sensores eletrónicos que são operados carregando nos sensores relacionados. Cada ativação de sensor é seguida por um sinal sonoro (apito).

Ligar o eletrodoméstico:

Ligue a placa carregando no botão LIGAR/DESLIGAR. Todos os mostradores das superfícies de cozedura apresentam um "0" estático e os pontos do canto inferior direito piscarão. (Se nenhuma zona de cozedura for selecionada durante 20 segundos, a placa desligar-se-á automaticamente.)

Desligar o eletrodoméstico:

Desligue a placa em qualquer momento carregando no botão LIGAR/DESLIGAR. O botão LIGAR/DESLIGAR tem sempre prioridade na função de desligar.

Toque no botão de seleção da superfície de cozedura em que deseja cozinhar.

Aparece a indicação de um ponto fixo no mostrador da superfície de cozedura selecionada e o ponto a piscar em todos os outros mostradores desaparece.

Selecione a definição de temperatura usando o botão de aumento de calor. Agora o elemento está pronto para cozinhar. Para um tempo de fervura mais rápido, selecione o nível de cozedura desejado e em seguida carregue no botão P para ativar a função de impulso.

Selecione o elemento que deseja desligar carregando no botão correspondente de diminuição do calor. Usando o botão

coloque a temperatura em "0". (Carregar também nos botões

em simultâneo coloca a temperatura em "0") Se a zona de cozedura estiver quente, aparecerá a indicação "H" em vez de "0".

Desligar todas as zonas de cozedura:

Para desligar todas as zonas de cozedura de uma só vez, carregue no botão

No modo de espera, aparecerá a indicação "H" em todas as zonas de cozedura que estiverem quentes.

O indicador de calor residual indica que o vidro de cerâmica tem uma temperatura de toque perigosa na circunferência de uma zona de cozedura.

Depois de desligar a zona de cozedura, o respetivo mostrador apresenta a indicação "H" até a temperatura da zona de cozedura atribuída alcançar um nível de temperatura não crítico.

Função de desligar seguro:

Todas as zonas de cozedura serão desligadas ao fim de um tempo máximo de funcionamento definido, caso as definições de calor não sejam alteradas.

Todas as alterações à zona de cozedura colocam o tempo máximo de funcionamento no valor inicial de limitação do tempo de funcionamento. O tempo máximo de funcionamento depende do nível de temperatura selecionado.

Espere até a indicação 'F' desaparecer de todas as zonas, ligue a placa carregando em 📋 e continue a usar.

Definições de calor	Desligar de segurança após
1 - 2 6 Horas
3 - 4 5 Horas
5 4 Horas
6 - 9 1,5 Horas

Bloqueio de crianças:

Depois de ligar o controle, pode-se ativar a função do bloqueio de crianças. Para ativar o bloqueio de crianças, carregue em simultâneo no botão de deslizar direito e esquerdo e depois carregue novamente no botão de deslizar direito. A indicação "L", que significa bloqueado, aparecerá em todos os mostradores das superfícies de cozedura e os controles não podem ser alterados. (Se uma zona de cozedura estiver quente, as indicações "L" e "H" aparecerão alternadamente.)

A placa permanecerá bloqueada até ser desbloqueada, mesmo se o controle tiver sido desligado e ligado.

Para desativar o bloqueio de crianças desligue primeiro a placa. Carregue em simultâneo no botão de deslizar direito e esquerdo e depois carregue novamente no botão de deslizar esquerdo. A indicação "L" desaparecerá do mostrador e a placa ficará desligada.

Bloqueio de teclas

A função de bloqueio de teclas serve para bloquear e colocar o eletrodoméstico num modo seguro durante o funcionamento. As alterações de toque, como por exemplo aumentar as definições de calor e outras, não serão possíveis. Apenas será possível desligar o eletrodoméstico.

A função de bloqueio está ativa se o botão de bloqueio de teclas for carregado pelo menos 2 seg. Esta função é reconhecida por um sinal sonoro. Depois da operação bem sucedida de mais de 2 seg., o indicador do bloqueio de teclas piscará e a superfície de cozedura fica bloqueada.

Função de temporizador:

A função de temporizador realiza-se em duas versões:

O temporizador de minuto pode ser usado se as zonas de cozedura estiverem desligadas. O mostrador do temporizador apresentará a indicação "00" com um ponto a piscar.

Toque no botão de definição do temporizador para aumentar

o tempo ou toque em para reduzir o tempo. O alcance de tempo é entre 0 e 99 minutos. Se não se colocar nada em funcionamento durante 10 segundos, o temporizador de minuto ficará definido e o ponto a piscar desaparecerá. Depois do tempo estar definido, entrará em contagem decrescente de

acordo com a definição.

Quando o tempo terminar, ouvir-se-á um sinal sonoro e o mostrador do temporizador piscará. O sinal sonoro parará automaticamente ao fim de 30 segundos e/ou ao se carregar em qualquer botão.

O temporizador de minuto pode ser alterado ou desligado em qualquer momento carregando no botão de aumentar o temporizador ou no botão de reduzir o temporizador. Desligar a placa carregando em qualquer momento no botão irá também desligar o temporizador de minuto.

Temporizador da zona de cozedura (1..99 min):

Quando a placa está ligada, pode programar-se um temporizador independente para cada zona de cozedura.

Selecione uma zona de cozedura, em seguida selecione a definição de temperatura e finalmente ative o botão das definições do temporizador, o temporizador pode ser programado como função de desligar de uma determinada zona de cozedura. Quatro LEDs estão dispostas à volta do temporizador. Elas indicam em qual zona de cozedura foi ativado o temporizador.

10 segundos após a última operação, o mostrador do temporizador altera-se para o temporizador que terminará em seguida (no caso de ter sido programada mais do que uma zona de cozedura). Quando o temporizador chegar ao fim, ouvir-se-á um sinal sonoro e o mostrador apresentará a indicação "00" estática. O LED do temporizador da zona de cozedura associada piscará. A zona de cozedura programada desligar-se-á e aparecerá a indicação "H" no mostrador, se a zona de cozedura estiver quente.

O sinal sonoro e o LED a piscar do temporizador pararão automaticamente ao fim de 30 segundos e/ou ao tocar em qualquer botão.

Alarme:

Enquanto a placa estiver em funcionamento, as seguintes atividades serão sinalizadas através de um alarme: Ativação normal dos botões com um breve sinal sonoro.

Funcionamento contínuo dos botões por um período prolongado (10 segundos) com um sinal sonoro longo e intermitente.

Função de impulso:

Tem de se selecionar uma zona de cozedura, o nível de cozedura definido para "nível de cozedura desejado" e o botão P (impulso) tem de ser novamente carregado. A função de impulso pode ser ativada se o módulo de indução aceitar as definições desta zona de cozedura. Se a função de impulso estiver ativa, aparecerá um "P" no mostrador correspondente. A ativação do impulso pode exceder a potência máxima e a gestão de potência integrada será ativada.

A redução necessária de potência será apresentada quando o mostrador da zona de cozedura correspondente piscar. Ficará a piscar durante 3 seg. e permitirá mais adaptações às defini-

ções antes da redução da potência.

Função de ferver**

Esta função permite ferver água e mantê-la perto do ponto de fervura. Para ativar a função de ferver, toque no botão de seleção da superfície de cozedura duas vezes. Quando a função de ferver estiver ativa, o respetivo mostrador apresentará a indicação 'b'. Depois de ferver a água, a placa emitirá um sinal sonoro que indica que a fervura terminou e que continua a cozinhar em lume brando. O mostrador da superfície de cozedura traseira da direita indica a função de ferver.

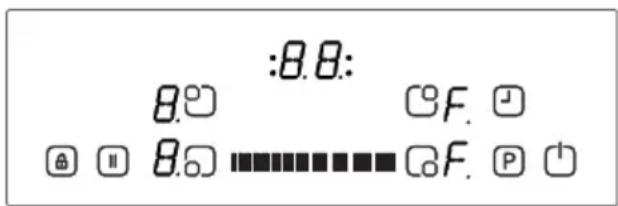

Função de fritar

Esta função permite fritar o óleo a cerca de 160°C. Para ativar a função de fritar, toque no botão de seleção da superfície de cozedura três vezes. Quando a função de fritar estiver ativa, o respetivo mostrador apresentará a indicação 'F'. Ao fim de um tempo a placa emitirá um sinal sonoro. Este sinal indica que o óleo está pronto para fritar.

O mostrador da superfície de cozedura dianteira da direita indica a função de fritar.

Função de manter quente**

Esta função permite que um prato se mantenha automaticamente perto de 50°C. Para ativar a função de manter quente, toque no botão de seleção da superfície de cozedura quatro vezes. Quando a função de manter quente estiver ativa, o respetivo mostrador apresentará a indicação 'u'.

O mostrador da superfície de cozedura traseira direita indica a função de manter quente.

Função de derreter chocolate

Esta função permite derreter chocolate ou semelhantes e mantê-los automaticamente perto dos 40°C. Para ativar a função de derreter chocolate, toque no botão de seleção da superfície de cozedura cinco vezes. Quando a função de derreter chocolate estiver ativa, o respetivo mostrador apresentará a indicação 'c'. O mostrador da superfície de cozedura dianteira direita indica a função de derreter chocolate. **O desempenho e o tempo destas funções pode variar de acordo com a quantidade de alimentos e a qualidade das panelas. 1,5 litros

de água e 0,5 litros de óleo farão um melhor desempenho de cozedura com estas funções.

Pausa inteligente

A pausa inteligente, quando ativada, reduz a potência de todos os bicos que foram ligados.

Se desativar a pausa inteligente, os bicos voltarão automaticamente ao nível anterior.

Se a pausa inteligente não for desativada, a superfície da placa desligar-se-á ao fim de 30 minutos.

Toque em (☐) para ativar a pausa inteligente. A potência da superfície de cozedura ativada será reduzida para o nível 1 e a indicação “II” aparecerá em todos os mostradores.

Toque novamente em (☐) para desativar a pausa inteligente. A indicação "II" desaparecerá e as superfícies de cozedura funcionarão no nível definido previamente.

DICAS E SUGESTÕES

Panelas

- Use panelas com um fundo espesso, liso e nivelado que tenham o mesmo diâmetro que o elemento. Isto ajudará a reduzir os tempos de cozedura.

- Panelas feitas de aço, aço esmaltado, ferro fundido e aço inoxidável (se devidamente identificadas pelo produtor) terão melhores resultados.

- Panelas feitas de aço esmaltado ou com fundos de alumínio ou cobre podem provocar o aparecimento de resíduos metálicos na placa. Se isto acontecer, será difícil de remover. Limpe a placa depois de cada utilização.

- Se um íman se colar ao fundo das

panelas, isso significa que são adequadas para indução.

• As panelas devem ser colocadas centralmente na zona de cozedura. Se não forem colocadas corretamente, será apresentado.
• Quando usar determinadas panelas, pode obter diferentes ruídos destas. Isto deve-se ao design das panelas e não afeta o desempenho ou a segurança da placa.

• As zonas de cozedura de indução adaptam-se automaticamente ao tamanho do fundo das panelas até um determinado limite. No entanto, a parte magnética do fundo das panelas tem de ter um diâmetro mínimo dependendo do tamanho da zona de cozedura.
• Coloque a panela na zona de cozedura antes de a ligar. Se esta for ligada antes de se colocar alguma panela nela, a zona de cozedura não entrará em funcionamento e o mostrador de controle apresentará.
• Use uma tampa para reduzir o tempo de cozedura.
• Quando líquido começar a ferver,

reduza as definições de temperatura.

• Minimize a quantidade de líquido ou de gordura para reduzir os tempos de cozedura.
• Seleccione as definições adequadas de temperatura para as aplicações de cozinha.

Exemplos de aplicações de cozinha

As informações apresentadas na tabela seguinte são apenas de orientação.

Definições	Usar para
0	Elemento desligado
13	Aviso ligeiro
4 - 5	Lume brando delicado,aviso lento
6 - 7	Reaquecer e lume bran-do rápido
8	Ferver, refogar e tostar
9	Calor máximo
P	Função de impulso

Dicas de limpeza

• Não use esfregões abrasivos, produtos de limpeza corrosivos, produtos de limpeza em aerossol, nem objetos afiados para limpar a superfície da placa.
• Para remover alimentos queimados, molhe-os com um pano húmido e detergente de limpeza.
• Use uma raspadeira para limpar alimentos ou resíduos. Alimentos pegajosos devem ser imediatamente limpos quando são entornados, antes do vidro arrefecer.
• Tenha cuidado para não riscar o adesivo de silicone colocado nas pontas do vidro quando usar a raspadeira.
• A raspadeira tem uma lâmina, pelo que

deve ser mantida longe de crianças.

- Use um agente de limpeza especial para placas de cerâmica na placa enquanto estiver ainda quente ao toque. Enxague e limpe com um pano limpo ou papel de mãos.

INSTALAÇÃO DO ELETRODOMÉSTICO

AVISO:

A ligação elétrica desta placa deve ser feita apenas por pessoal autorizado da assistência técnica, ou por um eletricista qualificado, de acordo com as instruções deste guia e em conformidade com os atuais regulamentos. A garantia não será válida no caso de quaisquer danos que possam ocorrer como consequência de uma ligação ou instalação inadequadas. Este eletrodoméstico tem de ser ligado à terra.

Segurança na instalação

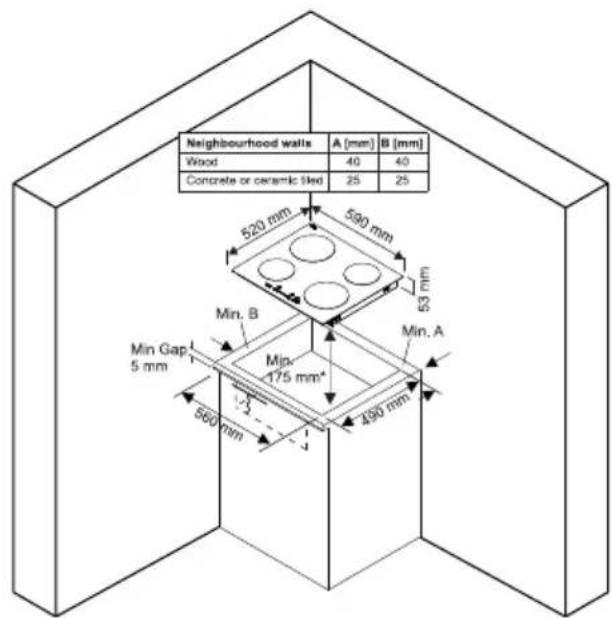

• Qualquer superfície suspensa deve estar a pelo menos 65cm acima da placa.
• As ventoinhas exaustoras devem estar encaixadas de acordo com as instruções do produtor.
• A parede em contacto com a parte de trás da placa deve ser de um material à prova de fogo.
• O comprimento do cabo de alimentação não deve exceder os 2 metros.

Colocar a placa numa bancada

• A placa pode ser inserida em qualquer bancada, desde que esta seja resistente ao calor de, pelo menos, 90°C.
• Faça uma abertura com as dimen-

sões apresentadas na imagem em baixo e na página seguinte.

- A placa de indução pode ser encastrada em bancadas com uma espessura de 25 a 40 mm.

- Aplique a fita de vedação autoadesiva unilateral fornecida a toda a volta da extremidade inferior da superfície de cozinhar, ao longo da extremidade exterior do painel de vitrocerâmica. Não estique.

- Aparafuse as 4 braçadeiras de montagem da bancada nas paredes laterais do produto.

Fazer uma ligação elétrica

Antes de fazer uma ligação, verifique se:

A tensão de rede é a mesma que a indicada na placa de classificação situada na parte de trás da placa.

O circuito pode suportar a carga do eletrodoméstico (ver placa de classificação).

A fonte de alimentação tem uma ligação à terra que está de acordo com as disposições das regulações da corrente e que está em bom estado de funcionamento.

O fusível de transição deve ser de fácil acesso depois da placa ter sido instalada.

Se não houver um circuito dedicado à placa, nem um fusível de transição, estes devem ser instalados por um eletricista qualificado antes de se ligar a placa.

Deve ligar-se um cabo adequado e aprovado a partir da unidade consumidora (caixa de fusíveis principal) e deve proteger-se pelo seu próprio fusível de 50amp ou micro disjuntor. O eletricista deve fornecer um interruptor geral com fusível que desligue tanto a linha (vivo) e os condutores neutros com uma separação de contacto de pelo menos 3,0 mm.

O interruptor com fusível deve estar montado na parede da cozinha, acima da superfície de trabalho e ao lado da placa, não por cima desta, de acordo com as normas da IEE. Ligue o interruptor com fusível a uma caixa de ligação que deve ser colocada na parede a cerca de 61cm acima do nível do chão e atrás da placa. O cabo de alimentação da placa pode então ser ligado. Ligue uma ponta à caixa de ligação e ligue a outra ponta à caixa de alimentação, localizada atrás da placa. Retire a cobertura da caixa de alimentação e instale o cabo, de acordo com o diagrama de ligação.

O cabo de alimentação deve ser colocado longe de fontes diretas de calor. Não deve estar a uma temperatura maior do que 50°C acima da temperatura da divisão.

Este eletrodoméstico encontra-se em conformidade com as seguintes diretivas da UE:

- Diretiva de baixa tensão 2006/95/EC - Diretiva CEM 2004/108/EC - Diretiva de marcação CE 93/68/EEC

Para a placa de indução, o cabo deve ser H05VV-F 3X2,5 mm² / 60227 IEC 53 ••. Encontrará o diagrama de ligação na parte de baixo do eletrodoméstico.

E1: A ventoinha de arrefecimento está desativada, contacte a assistência técnica autorizada.

E3: A voltagem de alimentação é diferente dos valores nominais. Desligue a placa carregando em 📋, espere até a indicação “H” desaparecer de todas as zonas, ligue a placa carregando em 📋 e continue a utilização. Se o mesmo erro voltar a aparecer, contacte a assistência técnica autorizada.

E4: A frequência de alimentação é diferente dos valores nominais. Desligue

a placa carregando em 📋, espere até a indicação “H” desaparecer de todas as zonas, ligue a placa carregando em 📋 e continue Se o mesmo erro voltar a aparecer, desligue/ligue a placa da tomada, ligue a placa carregando em 📋 continue a usá-la. Se o mesmo erro se verificar, contacte a assistência técnica autorizada.

E5: A temperatura do interior da placa é excessivamente alta. Desligue a placa carregando em 📋, deixe as superfícies de cozedura arrefecer.

E6: Erro de comunicação entre o controle de toque e a superfície de cozedura. Contacte a assistência técnica autorizada.

E7: O sensor de temperatura da bobina está desativado. Contacte a assistência técnica autorizada.

E8: O sensor de temperatura do refrigerador está desativado. Contacte a assistência técnica autorizada.

E9: Erro de calibração. Contacte a assistência técnica autorizada.
