Vrsta izdelka	Stojni ventilator
Model	WT-1040S / WT-1040SB
Blagovna znamka	Ravanson
Napajanje	220–240 V ~ 50/60 Hz
Nazivna moč	45 W
Maksimalni pretok zraka	74,37 m³/min
Servisna vrednost	1,84 (m³/min)/W
Poraba energije v pripravljenosti	0,44 W
Raven zvočne moči	53,61 dB(A)
Maksimalna hitrost zraka	2,27 m/s
Nastavitve hitrosti	3 (1 – najpočasneje, 3 – najhitreje)
Oscilacija	Da, gumb na pogonskem sklopu
Funkcija nagiba	Da, ročno nastavljivo
Navoj matice lopatic	Levi navoj (v nasprotni smeri urinega kazalca za privijanje)
Zaščitna mreža	Da, sprednja in zadnja mreža
Varnostne funkcije	Ne uporabljajte s poškodovanim kablom ali lopaticami; hranite stran od vode; otroci mlajši od 8 let pod nadzorom
Čiščenje	Obrišite z vlažno krpo in nevtralnim detergentom; brez topil
Klimatski razred	T
Merilni standard	IEC 60879
Kontakt	RAVANSON Ltd., ul. Mazowiecka 6, 09-100 Płońsk, Poljska

Pogosto zastavljena vprašanja - WT-1040S Ravanson

Kako sestavim ventilator?

Sledite korakom v priročniku: privijte pokrov lopatic na sprednjo mrežo (slika 1), nato sestavite, kot je prikazano na sliki 2. Upoštevajte: matica lopatic ima levi navoj (obrnite v nasprotni smeri urinega kazalca za privijanje). Na koncu namestite ventilator na stolpec, kot je prikazano na slikah 3 in 4.

Kako spremenim hitrost ventilatorja?

Uporabite gumbe za nadzor hitrosti, označene od 1 do 3. Položaj 0 izklopi ventilator. Hitrost 1 je najpočasnejša, hitrost 3 je najhitrejša.

Kako vklopim samodejno oscilacijo?

Pritisnite gumb na ohišju pogonskega sklopa (glej sliko 5a) za začetek oscilacije. Za zaustavitev izvlecite gumb.

Ali lahko nagnem glavo ventilatorja?

Da, glavo ventilatorja je mogoče ročno nagniti na vodoravni osi tako, da nežno potisnete ali povlečete pogonski sklop (glej sliko 5b).

Kako naj očistim ventilator?

Najprej izključite ventilator iz omrežja. Uporabite vlažno (ne mokro) krpo z blagim detergentom. Nikoli ne uporabljajte bencina, topil ali razpršilnih tekočin na ventilatorju.

Katere varnostne ukrepe naj upoštevam?

Otroci, mlajši od 8 let, naj bodo stran od ventilatorja. Ne uporabljajte z mokrimi rokami, v bližini vode ali s poškodovanim kablom. Ne vstavljajte predmetov v zaščitno mrežo, ko je ventilator vklopljen. Izključite pred premikanjem ali čiščenjem.

Kaj naj storim, če se ventilator ne zažene?

Preverite napajanje na omrežju. Če še vedno ne deluje, se obrnite na pooblaščeni servisni center. Ne poskušajte ga popraviti sami.

Kako naj shranim ventilator?

Pustite, da se ventilator popolnoma ohladi. Shranite ga v originalni embalaži ali na suhem mestu, zaščitenem pred vlago in mehanskimi poškodbami.

Kakšne so tehnične specifikacije?

Model WT-1040S/WT-1040SB: napetost 220-240 V, 50/60 Hz, moč 45 W, maksimalni pretok zraka 74,37 m³/min, servisna vrednost 1,84 (m³/min)/W, raven zvoka 53,61 dB(A), maksimalna hitrost zraka 2,27 m/s.

Ali je ventilator primeren za komercialno uporabo?

Ne, naprava je namenjena samo za domačo uporabo. Ne sme se uporabljati v komercialne namene.

NAVODILA ZA UPORABO WT-1040S Ravanson

SL Navodilo za uporabo Ventilator

LT Naudojimo instrukcija Ventiliatorius

EST Kasutusjuhend Ventilaator

LV Origināla instrukcija Ventilators

Čestitamo Vam za nakup in Vas pozdravljamo med uporabniki izdelkov Ravanson

Pred prvo uporabo aparata pozorno preberite navodila za uporabo in jih hranite za primer, da bi Vam bila potrebna kasneje

Pred začetkom uporabe je treba natančno prebrati vsa navodila in opozorila v zvezi z varnostjo uporabe

Neupoštevanje spodnjih varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude telesne poškodbe

Shranite vsa varnostna opozorila in navodila, da jih boste po potrebi imeli na voljo tudi kasneje

SPLOŠNA VARNOSTNA NAVODILA

Ta aparat smejo uporabljati otroci stari 8 let in več ter ljudje z zmanjšanimi čutilnimi ali psihičnimi sposobnostmi ter brez izkušenj in znanj, pod pogojem, da ga uporabljajo pod nadzorom oziroma skladno z navodili za uporabo aparata na varen način in da se te osebe zavedajo nevarnosti povezanih z uporabo aparata. Otroci naj se ne igrajo z aparatom. Otroci ne smejo opravljati čiščenja in vzdrževanja aparata brez nadzora.

Otroci se ne zavedajo nevarnosti, ki se lahko pojavijo pri uporabi električnih aparatov.

Hranite aparat izven dosega otrok.

Ne uporabljajte aparata, če je napajalni vod poškodovan.

Nikoli ne izklapljajte vtiča iz vtičnice z vlečenjem za napajalni kabel.

Pazite, da napajalni vod ne bo v stiku z ostrimi robovi ali v bližini vročih površin. Poškodovanost kabla lahko povzroči električni udar.

Nikoli ne postavljajte aparata na vroče površine.

Vtič aparata mora biti skladen z vtičnico.

Ni dovoljeno na noben način predelovati vtiča.

Ne uporabljajte aparata na prostem. Ne izpostavljajte ga dežju. Ščitite ga pred vlago. Ne uporabljajte aparata, ko imate mokre roke.

Ni dovoljeno odstranjati nobenih delov ohišja.

Bodite pozorni na morebitne štrleče dele oblačil, dolge lase, ki se lahko zapletejo v gibljive dele aparata.

Nikoli ne priklapljajte na tok naprave, ki ni v celoti zmontirana.

Nikoli ne uporabljajte naprave s zlomljeno ali drugače poškodovano lopatico propelerja.

Ne uporabljajte naprave v neposredni bližini banje ali prhe ali plavalnega bazena.

Pazite, da vod in vtič ne prideta v stik z vodo ali vlago. Ne razpršujte nobenih tekočin po napravi.

Odklopite napravo od omrežja tako, da držite za vtič; ne vlecite za vod.

Odklopite napravo od omrežja, če jo nameravate prenesti ali če ne bo rabljena dlije časa.

Ne uporabljajte naprave brez nameščenih zaščitnih okrovov.

Aparat je namenjen za uporabo v gospodinjstvih.

Aparat se sme uporabljati zgolj z zasebne potrošne namene, za katere je predviden. Ta aparat ni predviden za uporabo v okviru gospodarske dejavnosti.

Aparat transportirajte tako, da bo zapakiran v originalni embalaži varujoči aparat pred mehanskimi poškodbami.

Popravilo aparata poverite izključno ustrezno usposobljeni osebi, ki bo uporabila originalne nadomestne dele.

Kljub uporabi naprave v skladu z namenom in spoštovanju varnostnih navodil ni možno izključiti določenih dejavnikov preostalih tveganj.

Ni dovoljeno prekrivati mrežastega okrova ventilatorja.

POZOR! Ni dovoljeno vstavljati ničesar skozi mrežo okrova tekom dela ventilatorja.

Priporočljivo je, da napravo priključite na napajalno omrežje, opremljeno z napravo za preostali tok (RCD) z izklopnim tokom 30mA ali manj.

OPOMBA! Naprava ni zasnovana za delo z zunanjimi časovnimi stikali ali ločenim sistemom daljinskega upravljanja.

Identifikacija

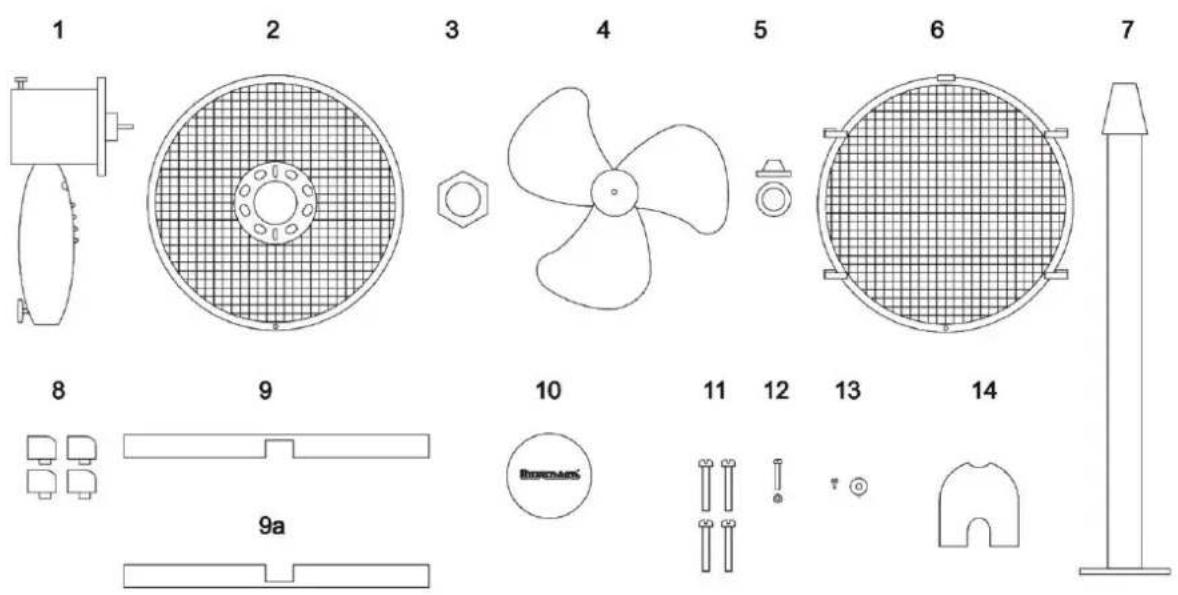

Po odprtju embalaže je treba preveriti kompletnost vsebine v njej. Preveriti, ali posamezni elementi niso poškodovani.

Montaža

1. Priviti okrov propelerja 10 na sprednji okrov 6 (Sl.1)

Sl.1

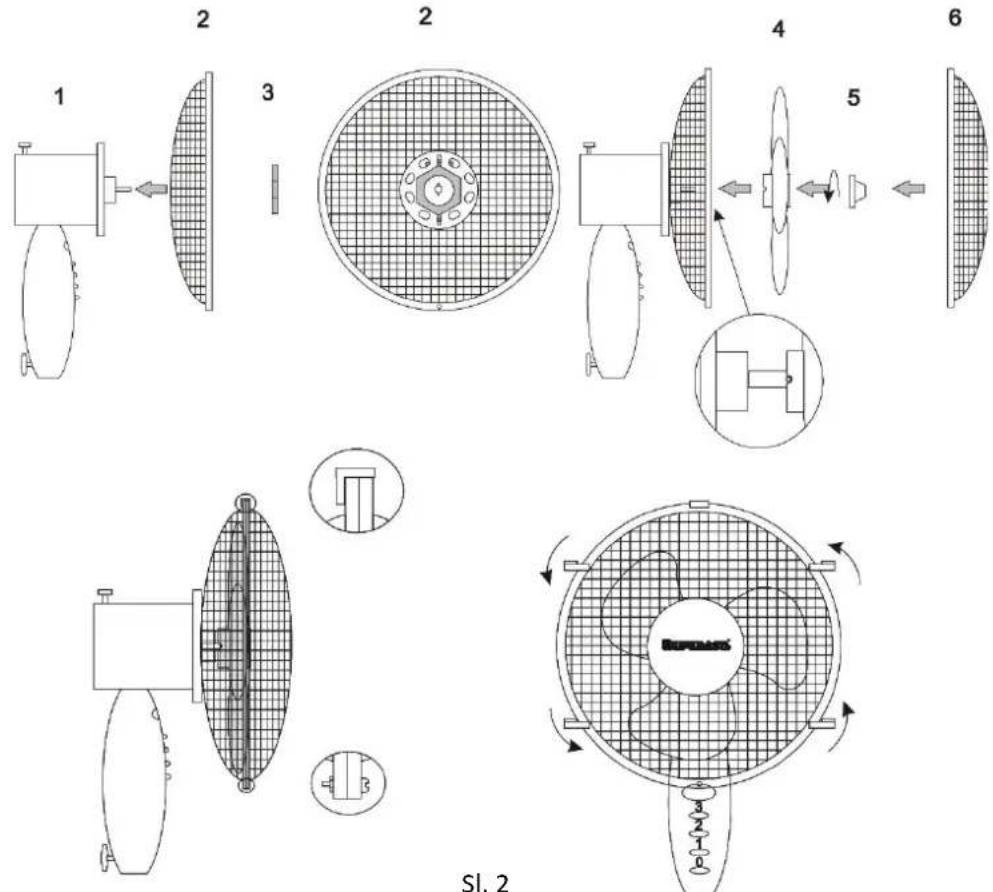

1. Zmontirati ventilator skladno s Sl. 2

Pozor! Matico propelerja priviti na vijaku z zasukavanjem le-te v smeri nasprotni smeri gibanja urinih kazalcev (levi navoj).

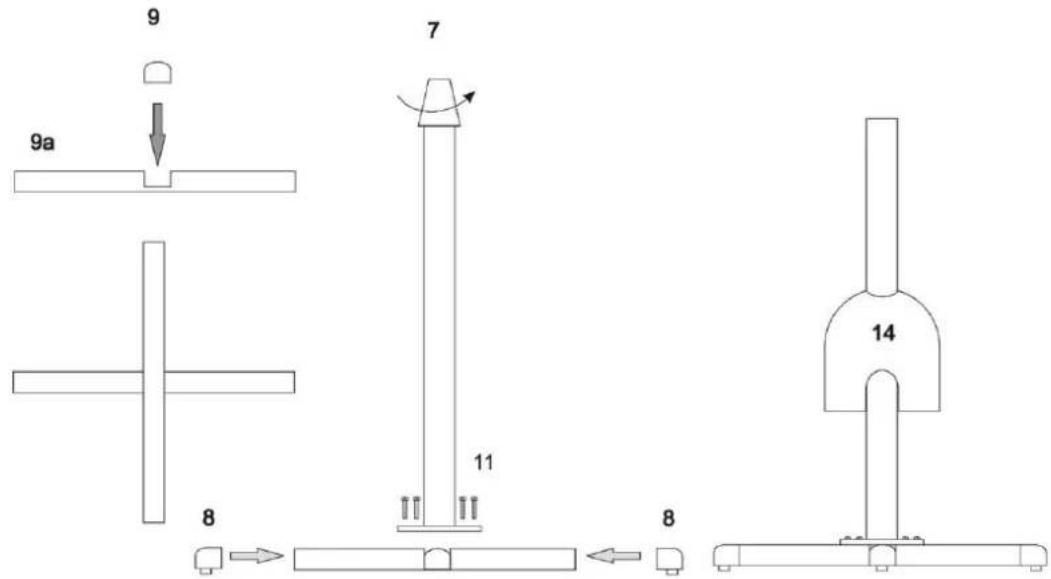

1. Zmontirati stebriček ventilatorja skladno s Sl. 3

Sl. 3

1. Nasaditi ventilator na stebriček (Sl.4)

Pozor! Pred vsakokratno uporabo naprave preverite, ali ni prišlo do kakšne mehanske poškodbe. Preverite napajalni vod. Če je napajalni vod poškodovan, ni dovoljeno priklapljati naprave na vir napajanja.

1. Tipke za regulacijo hitrosti 1 do 3
2. Izklop ventilatorja.

Možna je nastavitev hitrosti dela ventilatorja od pozicije 1 (najpočasneje) do 3 (najhitreje). Položaj „0” – izklop ventilatorja.

Ventilator je opremljen z zasučnim mehanizmom. Samodejno obračanje ventilatorja okoli navpične osi se aktivira s pomočjo gumba na ohišju pogonskega sklopa (1). Glej Sliko 5A.

Aktivacijo se opravi z vtisnjenjem gumba, za deaktivacijo obračanja naprave pa je treba pritisniti na gumb, da le-ta izskoči.

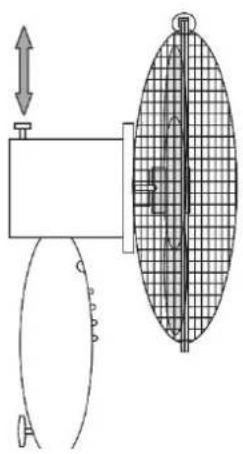

Nagib ventilatorjevega propelerja v vodoravni osi se lahko doseže z rahlim naklonom / zapogibom pogonskega sklopa. Glej Sliko 5B.

Pred pristopom k vzdrževalnim opravilom se je treba prepričati, ali je ventilator odklopljen od vira napajanja.

Ventilator čistite z navlaženo (ne mokro) krpo z uporabo nevtralnega detergenta, nikoli ne uporabljajte bencina ali drugih topil.

Hranjenje in transport

Preden napravo opravite na mesto, kjer jo shranjujete, počakajte, da se ohladi. Napravo hranite in transportirajte v embalaži, zagotavljajoči zaščito pred prahom, vlago in mehanskimi poškodbami.

Nasveti

V primeru, da ventilator ne bi deloval, je treba preveriti, ali obstaja napetost v napajalni vtičnici. Kakršnakoli popravila naprave smejo opravljati le za to pooblaščene osebe.

Tehnični parametri

WT-1040S WT-1040SB

Napetost 220–240 V 220–204 V

Frekvenca 50/60 Hz 50/60 Hz

Nazivna moč 45 W 45 W

Klimatski razred T T

Proizvajalec si pridržuje pravico do tehničnih sprememb!

Taka označba obvešča, da te opreme po prenehanju njene uporabnosti ni dovoljeno odlagati skupaj z drugimi gospodinjskimi odpadki. Uporabnik jo ima obveznost oddati enotam, ki zbirajo odpadno električno in elektronsko opremo. Enote, ki opravljajo zbiranje te opreme, v tem lokalna zbirna mesta, trgovine in odpadna mesta, ki jih

organizirajo enote lokalne uprave, tvorijo ustrezno mrežo odjemnih mest, na katerih je možno oddati odpadno opremo.

Ustrezno ravnanje z izrabljeno električno in elektronsko opremo pomaga preprečevati negativne posledice za zdravje ljudi in naravnega okolja, ki bi jih lahko povzročili v tej opremi nahajajoče se nevarne sestavine ter neustrezno skladiščenje in predelava take opreme.

Za izdelavo naprave so v zmanjšanem obsegu uporabljene nekaterih snovi, ki bi lahko negativno vplivale na okolje tekom in po prenehanju uporabe naprave.

Opis	Simbol	Vrednost	Enota
Najvišja stopnja pretoka ventilatorja	[F]	74,37	m^3/min
Dovod energije ventilatorja	[P]	40,40	W
Servisna vrednost	[SV]	1,84	(m^3/min)/W
Poraba energije v stanju pripravljenosti	[P_SB]	0,44	W
Raven zvočne moči ventilatorja	[L_WA]	53,61	dB(A)
Najvišja hitrost zraka	[c]	2,27	m/s
Standard merjenja servisne vrednosti	IEC 60879
Podatki za stik za pridobitev dodatnih informacij	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
