WT-1040S - Küte Ravanson - Tasuta kasutusjuhend

Toote tüüp	Püstiventilaator
Mudel	WT-1040S / WT-1040SB
Kaubamärk	Ravanson
Toiteallikas	220–240 V ~ 50/60 Hz
Nimivõimsus	45 W
Maksimaalne õhuvool	74.37 m³/min
Teenindusväärtus	1.84 (m³/min)/W
Ooterežiimi voolutarve	0.44 W
Helivõimsuse tase	53.61 dB(A)
Maksimaalne õhukiirus	2.27 m/s
Kiiruse seaded	3 (1 – aeglaseim, 3 – kiireim)
Pöörlemine	Jah, nupuga ajamiseadmel
Kallutusfunktsioon	Jah, käsitsi reguleeritav
Labara mutri keere	Vasakkeere (vastupäeva pingutamiseks)
Kaitsevõre	Jah, esi- ja tagavõred
Ohutusfunktsioonid	Ärge kasutage kahjustatud juhtme või labadega; hoida eemal veest; alla 8-aastased lapsed järelevalve all
Puhastamine	Pühkige niiske lapiga ja neutraalse pesuvahendiga; mitte lahustitega
Kliimaklass	T
Mõõtmise standard	IEC 60879
Kontakt	RAVANSON Ltd., ul. Mazowiecka 6, 09-100 Płońsk, Poland

Korduma kippuvad küsimused - WT-1040S Ravanson

Kuidas ventilaatorit kokku panna?

Järgige juhendis toodud samme: keerake labakate esivõre külge (joonis 1), seejärel pange kokku nagu näidatud joonisel 2. Märkus: labara mutril on vasakkeere (pingutamiseks keerake vastupäeva). Lõpuks paigaldage ventilaator kolonnile vastavalt joonistele 3 ja 4.

Kuidas ventilaatori kiirust muuta?

Kasutage kiiruse juhtnuppe, mis on tähistatud 1 kuni 3. Asend 0 lülitab ventilaatori välja. Kiirus 1 on aeglaseim, kiirus 3 on kõige kiirem.

Kuidas sisse lülitada automaatne pöörlemine?

Vajutage ajamiseadme korpusel asuvat nuppu (vt joonis 5a), et alustada pöörlemist. Peatamiseks tõmmake nupp välja.

Kas ma saan ventilaatori pead kallutada?

Jah, ventilaatori pead saab käsitsi horisontaalteljel kallutada, lükates või tõmmates õrnalt ajamiseadet (vt joonis 5b).

Kuidas peaksin ventilaatorit puhastama?

Esmalt ühendage ventilaator vooluvõrgust. Kasutage niisket (mitte märga) lappi ja pehmet pesuainet. Ärge kunagi kasutage bensiini, lahusteid ega pihustatavaid vedelikke ventilaatoril.

Milliseid ohutusmeetmeid peaksin võtma?

Hoidke alla 8-aastased lapsed ventilaatorist eemal. Ärge kasutage märgade kätega, vee läheduses ega kahjustatud juhtmega. Ärge kunagi sisestage esemeid kaitsevõre sisse, kui ventilaator töötab. Enne liigutamist või puhastamist ühendage see vooluvõrgust.

Mida teha, kui ventilaator ei käivitu?

Kontrollige toiteallikat vooluvõrgust. Kui see ikka ei tööta, võtke ühendust volitatud teeninduskeskusega. Ärge proovige seda ise parandada.

Kuidas ventilaatorit hoiustada?

Laske ventilaatoril täielikult jahtuda. Hoidke seda originaalpakendis või kuivas kohas, kaitstuna niiskuse ja mehaaniliste kahjustuste eest.

Millised on tehnilised andmed?

Mudel WT-1040S/WT-1040SB: pinge 220-240 V, 50/60 Hz, võimsus 45 W, maksimaalne õhuvool 74,37 m³/min, teenindusväärtus 1,84 (m³/min)/W, helitase 53,61 dB(A), maksimaalne õhukiirus 2,27 m/s.

Kas ventilaator sobib äriliseks kasutamiseks?

Ei, seade on ette nähtud ainult koduseks kasutamiseks. Seda ei tohi kasutada ärilistel eesmärkidel.

KASUTUSJUHEND WT-1040S Ravanson

Önnitleme ostu eest ja tere tulemast Ravanson toodete kasutajate hulka.

Enne seadme esmakasutamist tutvuge hoolikalt kasutusjuhendiga ja hoidke see alles juhuks, kui tulevikus peaksite seda vajama.

Enne esmakasutamist lugege läbi köik seadme ohutut kasutamist puudutavad juhised ja hoiatused.

Allpool toodud seadme ohutut kasutamist puudutavate hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju, ja/või raskete vigastuste teket.

Hoidke alles köik ohutut kasutamist puudutavad hoiatused ja juhised, et vöiksite neid tulevikus vajadusel uuesti kasutada.

OHUTU KASUTAMISE ÜLDJUHISED

Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning füüsilise, sensoorse või vaimse puudega või kogemuste ja teadmisteta isikud juhul, kui nende üle teostatakse järelvalvet ja kui see toimub kooskõlas kasutusjuhendiga ning need isikud on teadlikud seadme kasutamisega kaasnevatest ohtutest. Ärge lubage lastel seadmega mängida. Seadme puhastamist ja hooldust ei tohi teostada järelvalveta lapsed.

Lapsed ei anna endale aru ohtudest, mis võivad kaasneda elektriseadmete kasutamisega.

Hoidke seadet lastele kättesaamatus kohas.

Ärge kasutage seadet, kui selle toitejuhe on vigastatud.

Pistiku võtmisel võrgukontaktist ärge tõmmake kunagi juhtmest.

Jälgige, et toitejuhe ei puutuks kokku teravate äärtega ega satuks kuumade pindade lähedusse. Toitejuhtme vigastamine võib põhjustada elektrilööki.

Ärge pange seadet kunagi kuumadele pindadele.

Ärge kasutage seadet välistingimustes. Ärge jätke seadet vihma kätte.

Kaitske seadet niiskuse eest. Ärge käsitsege seadet märjade kätega.

Ärge eemaldage ühtegi korpuse osa.

Pöörake tähelepanu lahtistele rõivaosadele, pikkadele juustele, et need ei satuks seadme liikuvate elementide vahele.

Ärge ühendage vörgukontakti seadet, mis ei ole täielikult paigaldatud.

Ärge kasutage pragunenud või kahjustatud tiivaga seadet.

Ärge kasutage seadet vanni, duši või ujumisbasseini vahetus läheduses.

Vältige toitejuhtme kokkupuudet vee või niiskusega. Ärge pihustage seadmele vedelikke.

Võtke seade võrgukontaktist, pistikust kinni hoides; ärge tõmmake juhtmest.

Võtke seade toiteallikast välja enne selle teisaldamist või kui seda pikemat aega ei kasutata.

Ärge kasutage seadet ilma turvakorvideta.

Seade on ette nähtud koduses majapidamises kasutamiseks.

Seadet tuleb kasutada ainult isiklikul otstarbel, mis on seadme kasutamiseks ette nähtud. Seade ei ole ette nähtud kasutamiseks tööstusotstarbel kasutamiseks.

Transportige seadet originaalpakendis, mis kaitseb seda mehaaniliste kahjustuste eest.

Seadme remont tuleb tellida ainult kvalifitseeritud isikult, kes kasutab originaalseid varuosasid.

Hoolimata seadme eesmärgipärasest kasutamisest ja köikide ohutusreeglite järgimisest ei ole võimalik täielikult välistada teatavaid riskitegureid.

Ärge katke kinni ventilaatori vörgust korpust.

TÄHELEPANU! Ärge pange esemeid korvi võrku ventilaatori töötamise ajal.

Soovitatav on ühendada seade vooluvõrguga, mis on varustatud vooluvõrgu (RCD) seadmega, mille voolutugevus on 30 mA või vähem.

TÄHELEPANU! Seade ei ole ette nähtud töötama välisklülitite või eraldi kaugjuhtimissüsteemiga.

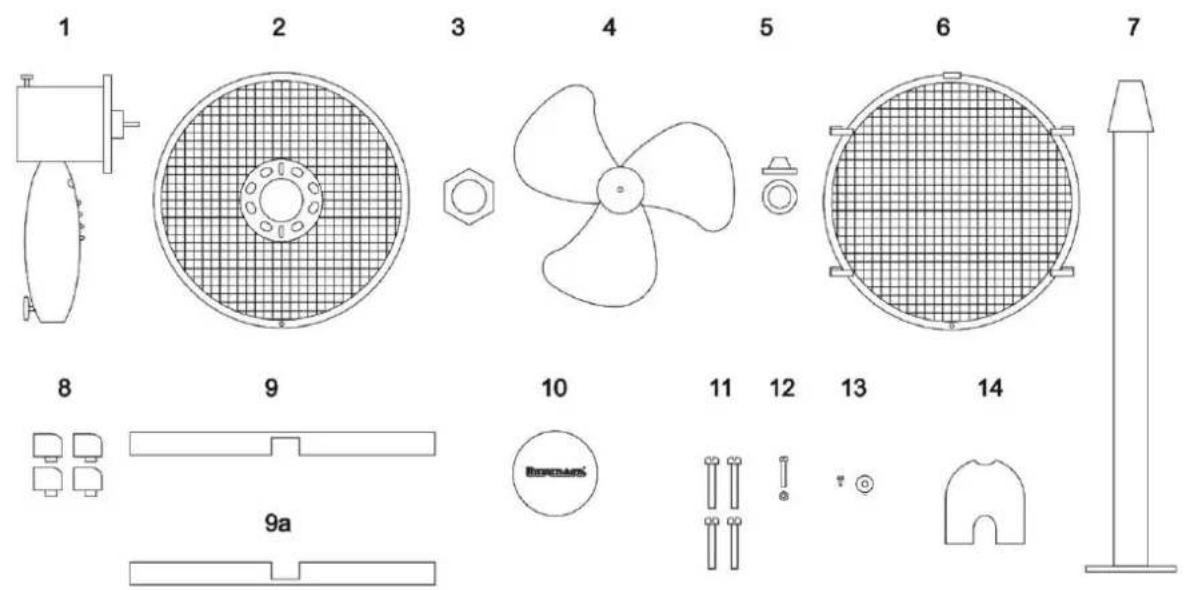

Identifikatsioon

Pärast pakendi avamist kontrollige selle komplektsust. Kontrollige, kas üksikud elemendid ei ole kahjustada saanud.

1. Paigaldage tiiviku kattevari 10 eesmisele korvile 6 (joonis 1)

joonis 1

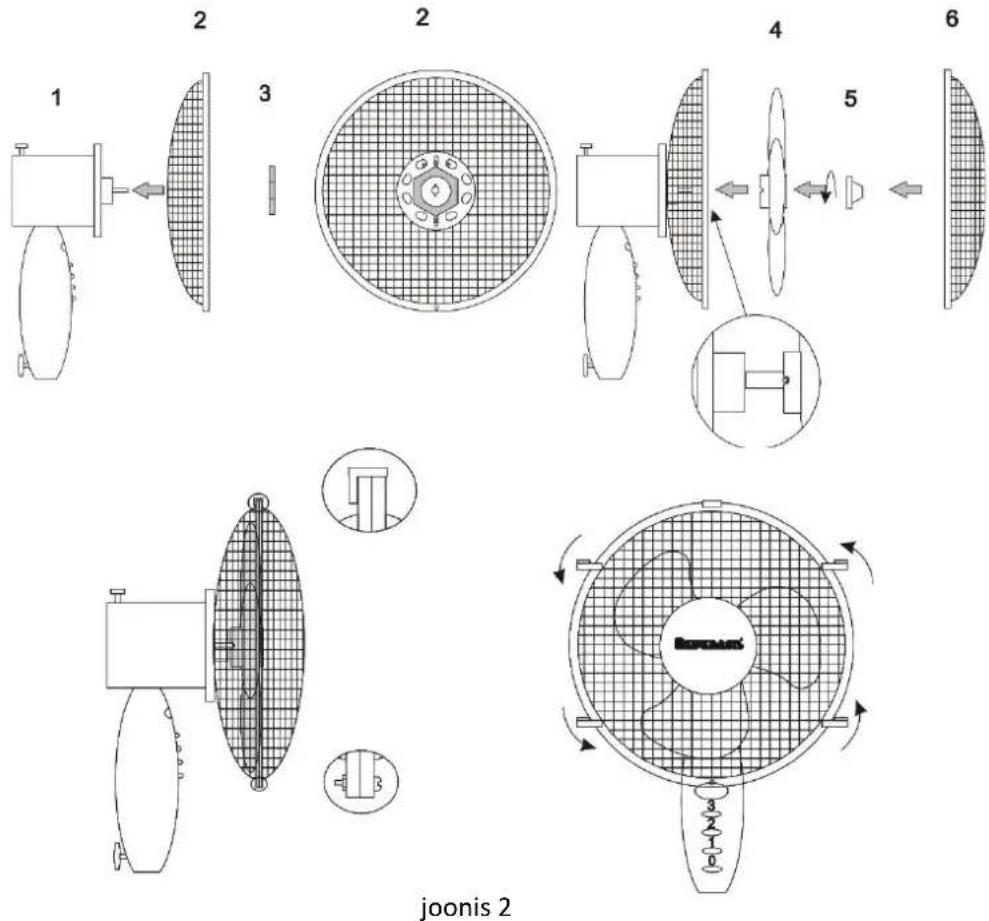

1. Paigaldage ventilaator vastavalt joonisele 2.

Tähelepanu! Kinnitage tiiviku mutter kruvile, keerates seda vastupäeva (vasak keere).

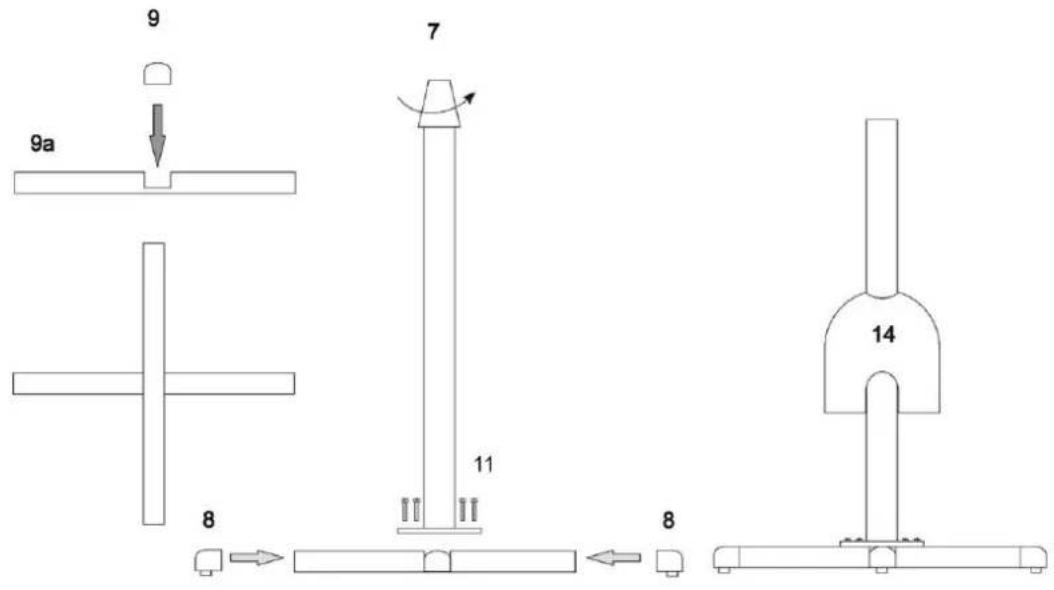

1. Paigaldage ventilaatori jalg vastavalt joonisele 3

joonis 3
4. Paigaldage ventilaator jalale (joonis 4)

Tähelepanu! Veenduge, et toiteallika parameetrid, kuhu tahate seadme ühendada, vastavad seadme andmesildil märgitud andmetele.

Tähelepanu! Kontrollige seadet enne igakordset kasutamist mehaaniliste kahjustuste seisukohalt. Kontrollige toitejuhet. Juhul, kui toitejuhe on kahjustatud, ei tohi seadet ühendada toitevörku.

1. Kiiruse (1-3) reguleernupud
2. Ventilaatori välja lülitamine

Võimalik on ventilaatori töökiiruse seadistamine vahemikus 1 (kõige aeglasem kiirus) kuni kiiruseni 3 (kõige kiirem). Positsioon „0” – ventilaatori välja lülitamine.

Ventilaatoril on pöördmehhanism. Ventilaatori pöörlemine vertikaalteljel aktiveerub mootori korpusel paiknevale nupule vajutamisel (1). Vt joonis 5A.

Pöörlemise saab sisse lülitada nupule vajutades, pöörlemise väljalülitamiseks tuleb nupp välja tömmata.

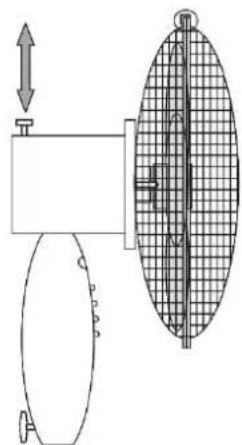

Ventilaatori korviosa kallet on võimalik reguleerida horisontaalteljel, kergelt mootorikomplekti painutades/tagasi lükates. Vt joonis 5B.

Enne seadme hooldamist tuleb kontrollida, kes ventilaator on toiteallikast välja võetud. Puhastage ventilaatorit niiske (mitte märja) lapiga, kasutades sealjuures neutraalset pesuvahendit. Ärge kasutage puhastamiseks bensiini ega teisi lahusteid.

Hoiustamine ja transport

Mikserkannu tuleb hoiustada pakendis, mis kaitseb seda mehaaniliste kahjustuste, niiskuse ja tolmu juurdepääsu eest.

Juhul, kui ventilaator ei käivitu, tuleb kontrollida, kas vörgupeses on toitepinge. Ventilaatori parandamist vöivad teha vastavate volitustega isikud.

Tehnilised andmed

WT-1040S WT-1040SB

Pinge 220–240 V 220 – 240 V

Sagedus 50/60 Hz 50/60 Hz

Nimivõimsus 45 W 45 W

Kliimaklass T T

Tootja jätab endale õiguse tehniliste muudatuste tegemiseks!

Selline märgistus informeerib, et seadet ei või pärast selle kasutamise lõpetamist käidelda koos olmeprügiga.

Kasutaja on kohustatud selle üle andma kasutatud elektri- ja elektroonilisi seadmeid koguvale üksusele. Kogumist korraldav üksus, sealhulgas kohalikud kogumispunktid,

kauplused ja omavalitsusüksused moodustavad selle seadme utiliseerimist võimaldava süsteemi.

Kasutatud elektri- ja elektrooniliste seadmete öige käitlemine võimaldab vältida inimese tervisele ja keskkonnale ohtlikke tagajärgi, mida põhjustavad neis sisalduvad ohtlikud ained ja selliste seadmete ebaõige ladustamine ja töötlemine.

Seadmes on piiratud mõningate ainete hulka, mis võiksid avaldada kahjulikku mõiu keskkonnale toote kasutamise ja utiliseerimise ajal.

Kirjeldus	Tähis	Väärtus	Ühik
Suurim ventilaatori voolukiirus	[F]	74,37	m^3/min
Ventilaatori sisendvõimsus	[P]	40,40	W
Tõhususväärtus	[SV]	1,84	(m^3/min)/W
Elektritarbimine ooteseisundis	[P_SB]	0,44	W
Ventilaatori helivõimsustase	[L_WA]	53,61	dB(A)
Suurim õhuvoolu kiirus	[c]	2,27	m/s
Tõhususväärtuse möõtmisstandard	IEC 60879
Täiendava teabe saamiseks pöörduda:	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
