Gaminio tipas	Stovinis ventiliatorius
Modelis	WT-1040S / WT-1040SB
Prekės ženklas	Ravanson
Maitinimas	220–240 V ~ 50/60 Hz
Vardinė galia	45 W
Maksimalus oro srautas	74.37 m³/min
Naudos vertė	1.84 (m³/min)/W
Energijos suvartojimas budėjimo režimu	0.44 W
Garso galios lygis	53.61 dB(A)
Maksimalus oro greitis	2.27 m/s
Greičio nustatymai	3 (1 - lėčiausias, 3 - greičiausias)
Osciliacija	Taip, mygtukas ant variklio bloko
Pakreipimo funkcija	Taip, reguliuojama rankiniu būdu
Mentelės veržlės sriegis	Kairinis sriegis (sukti prieš laikrodžio rodyklę, kad priveržtumėte)
Apsauginis gaubtas	Taip, priekinės ir galinės grotelės
Saugos funkcijos	Nenaudokite su pažeistu laidu ar mentelėmis; laikykite atokiai nuo vandens; vaikus iki 8 metų prižiūrėti
Valymas	Valykite drėgna šluoste ir neutraliu plovikliu; nenaudokite tirpiklių
Klimato klasė	T
Matavimo standartas	IEC 60879
Kontaktai	RAVANSON Ltd., Mazowiecka g. 6, 09-100 Płońsk, Lenkija

Dažnai užduodami klausimai - WT-1040S Ravanson

Kaip surinkti ventiliatorių?

Vykdykite instrukcijos veiksmus: prisukite mentelės dangtelį prie priekinės grotelės (1 pav.), tada surinkite kaip parodyta 2 pav. Pastaba: mentelės veržlė turi kairinį sriegį (sukite prieš laikrodžio rodyklę, kad priveržtumėte). Galiausiai uždėkite ventiliatorių ant stovo, kaip nurodyta 3 ir 4 pav.

Kaip pakeisti ventiliatoriaus greitį?

Naudokite greičio valdymo mygtukus, pažymėtus nuo 1 iki 3. Padėtis 0 išjungia ventiliatorių. Greitis 1 yra lėčiausias, greitis 3 - greičiausias.

Kaip įjungti automatinę osciliaciją?

Paspauskite mygtuką ant variklio bloko korpuso (žr. 5a pav.), kad pradėtų osciliuoti. Norėdami sustabdyti, ištraukite mygtuką.

Ar galiu pakreipti ventiliatoriaus galvutę?

Taip, ventiliatoriaus galvutę galima rankiniu būdu pakreipti horizontalioje ašyje, švelniai stumiant ar traukiant variklio bloką (žr. 5b pav.).

Kaip turėčiau valyti ventiliatorių?

Pirmiausia išjunkite ventiliatorių iš elektros tinklo. Naudokite drėgną (ne šlapią) šluostę su švelniu plovikliu. Niekada nenaudokite benzino, tirpiklių ar purškiamų skysčių ant ventiliatoriaus.

Kokių saugumo priemonių turėčiau imtis?

Laikykite vaikus iki 8 metų atokiai nuo ventiliatoriaus. Nenaudokite šlapiomis rankomis, prie vandens ar su pažeistu laidu. Niekada nekiškite daiktų į apsaugines groteles, kol ventiliatorius veikia. Išjunkite prieš perkeldami ar valydami.

Ką daryti, jei ventiliatorius neįsijungia?

Patikrinkite maitinimą elektros tinkle. Jei vis tiek neveikia, kreipkitės į įgaliotą techninės priežiūros centrą. Nebandykite taisyti patys.

Kaip laikyti ventiliatorių?

Leiskite ventiliatoriui visiškai atvėsti. Laikykite jį originalioje pakuotėje arba sausoje vietoje, apsaugotoje nuo drėgmės ir mechaninių pažeidimų.

Kokios yra techninės specifikacijos?

Modelis WT-1040S/WT-1040SB: Įtampa 220-240 V, 50/60 Hz, galia 45 W, maks. oro srautas 74.37 m³/min, naudos vertė 1.84 (m³/min)/W, garso lygis 53.61 dB(A), maks. oro greitis 2.27 m/s.

Ar ventiliatorius tinkamas komerciniam naudojimui?

Ne, prietaisas skirtas tik naudojimui namuose. Jis neturėtų būti naudojamas komerciniais tikslais.

NAUDOJIMO INSTRUKCIJA WT-1040S Ravanson

Sveikiname Jus nusipirkus mūsų prietaisą ir džiaugiamės, kad tapote Ravanson produktų naudotoju.

Prieš pradedami naudoti prietaisą, atidžiai perskaitykite šią naudojimo instrukciją. Saugokite šią instrukciją, kad galėtumėte ja pasinaudoti ateityje.

Prieš pradedami naudoti prietaisą, atidžiai perskaitykite visas saugos nuorodas ir perspėjimus.

Žemiau pateikiamų saugos nuorodu nesilaikymas gali sukelti elektros smūgį ir/arba kitus sužeidimus.

Saugokite šj vadovą tam, kad galėtumėte pasinaudoti juo ateityje.

BENDROS SAUGOS NUORODOS

Šj prietaisą gali naudoti 8 metų ir vyresni vaikai bei asmenys, kurių fiziniai, jutimo ir protiniai gebėjimai yra silpnesni, arba neturintieji patirties ir žinių su sąlyga, kad jie bus išmokyti saugiai naudotis prietaisu ir prižiūrimi siekiant užtikrinti, kad jie saugiai naudotų prietaisą, ir supažindinti su susijusiais pavojais. Vaikai negali žaisti su šiuo prietaisu. Valyti ir taisyti prietaiso vaikai be suaugusiųjų priežiūros negali.

Vaikai nesuvokia pavjoaus, kuris gali kilti naudojant elektrinius prietaisus.

Prietaisą laikykite vaikams nepasiekiamoje vietoje.

Nesinaudokite prietaisu, jeigu pažeistas jo maitinimo laidas.

Išjungdami prietaisą niekada netraukite už laido.

Elektros laidas neturi liesti aštrių paviršių, arba būti arti karštų paviršių.

Pažeistas maitinimo laidas gali sukelti elektros smūgj.

Niekada nestatykite prietaiso ant karštu paviršiu.

Nenaudokite prietaiso lauke. Saugokite prietaisą nuo lietaus ir dręgmės. Nesinaudokite prietaisu šlapiomis rankomis.

Prietaiso kištukas turi atitikti elektros lizdus.

Kištuko jokiu būdu negalima modifikuoti.

Negalima nuimti korpuso dalių.

Atkreipkite dèmesi į garderobo dalis, ilgus plaukus, nes juos gali įtraukti judančios prietaiso dalys.

Nejjunkite prietaiso j elektros tinklą, jei prietaisas néra surinktas.

Nenaudokite prietaiso, jei jo sraigto mentelę yra pažeista.

Nenaudokite prietaiso šalia vonios, dušo arba baseino.

Saugokite maitinimo laidą ir kištuką nuo vandens ir drėgmės.

Nepurkškite ant prietaiso jokių skysčių.

Išjunkite prietaisą iš elektros lizdo, laikydami už paties kištuko, o ne traukdami už laido laikydami už kištuką.

Jei ketinate pernešti prietaisą arba jis nebus naudojamas ilgą laiką, atjunkite jį nuo elektros tinklo.

Nenaudokite prietaiso be apsauginio krepšelio

Prietaisas skirtas naudoti namų ūkyje.

Prietaisas turi būti naudojamas tik asmeniniams tikslams. Šis prietaisas nėra skirtas naudoti biznio tikslais.

Prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.

Prietaiso remonta turi atlikti kvalifikuotas personalas, naudojant originalias atsargines dalis.

Nors įrengimas bus naudojamas pagal paskirtį ir bus laikomasi visų saugumo nuorodu, negalima visiškai pašalinti nustatytų mažos rizikos veiksnių.

Neuždenkite ventiliatoriaus korpuso.

Rekomenduojama prietaisą prijungti prie maitinimo tinklo, kuriame jrengtas likutinio srovės jrenginys (RCD), kurio išjungimo srovė yra 30 mA ar mažesnė.

PASTABA! Jrenginys nėra skirtas dirbti su išoriniais laiko jungikliais arba su atskira nuotolinio valdymo sistema.

JSPĖJIMAS!

Nejdėkite jokių elementų ant krepšelio, kai ventiliatorius veikia.

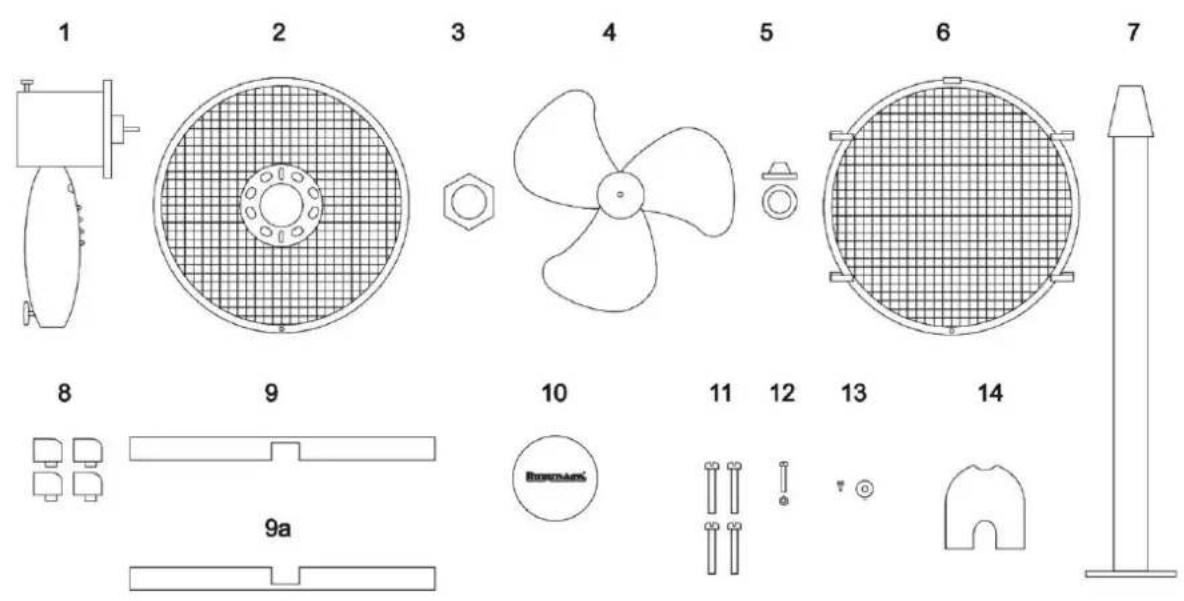

Prietaiso konstrukcija

Atidarius pakuotę patikrinkite ar yra visi prietaiso elementai. Patikrinkite ar prietaiso elementai nėra pažeisti

Montavimas

1. Sraigto gaubtą 10 prisukite prie priekinio krepšio 6 (pav. 1)

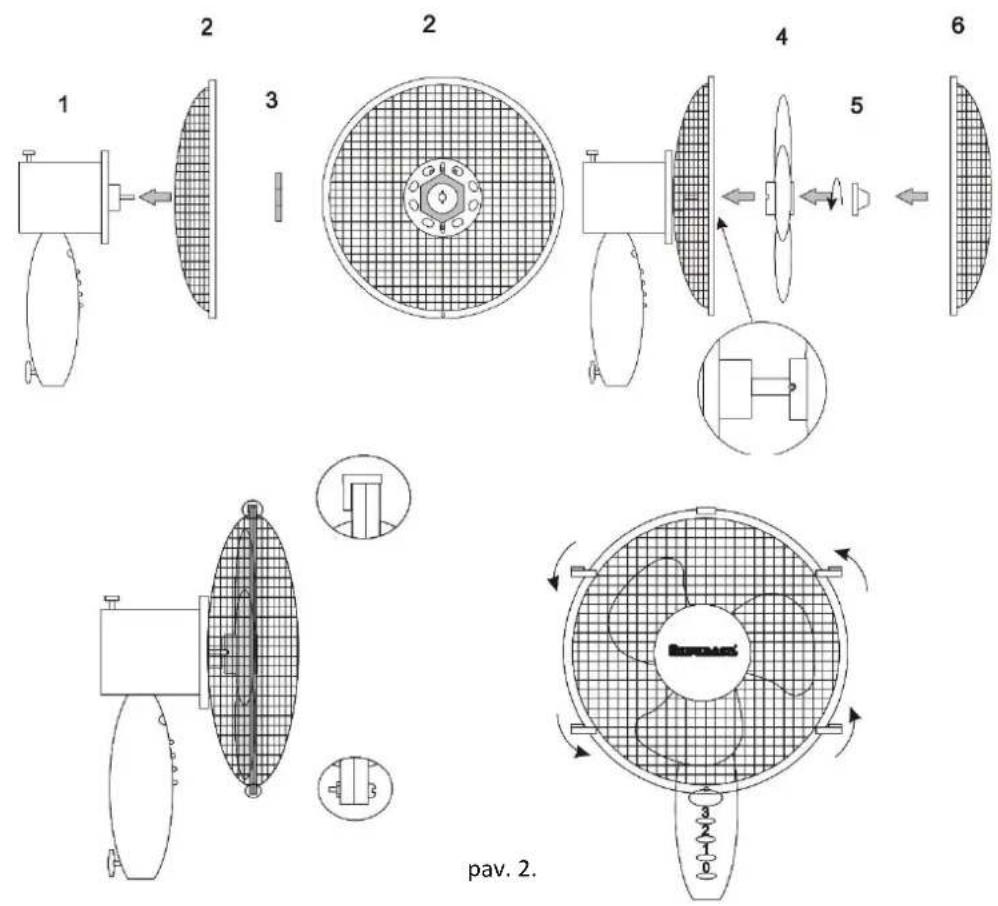

1. Surinkite ventiliatorių pagal pav. 2.

Demėsio! Sraigto veržlę užsukite ant varžto, sukite prieš laikrodžio rodyklę (kairysis sraigtas).

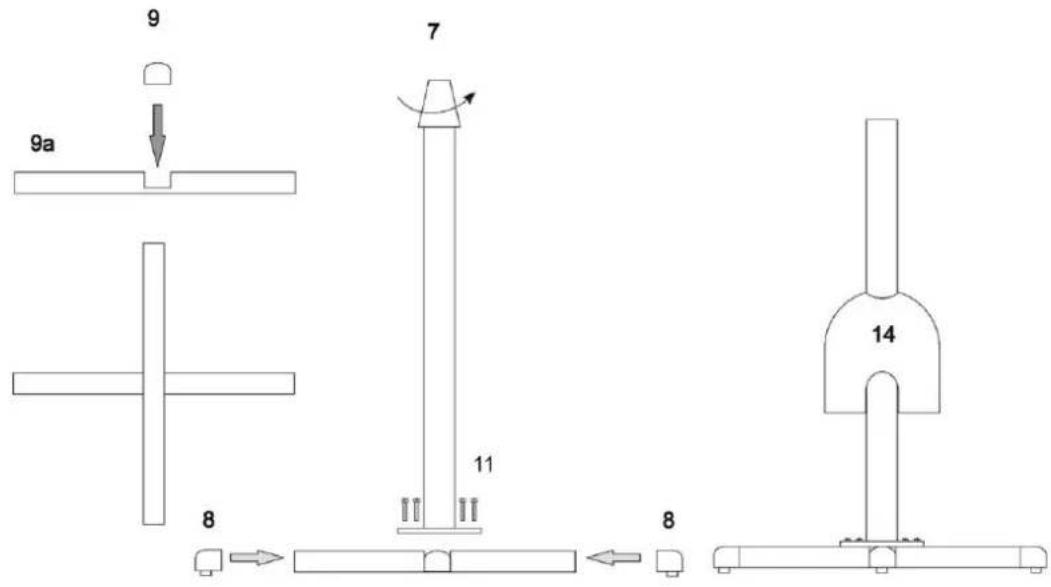

1. Surinkite ventiliatoriaus stulpelj pagal pav. 3

pav. 3

1. Ventiliatorių uždėkite ant stulpelio (pav.4)

Demėsio! būtina patikrinti ar maitinimo šaltinis prie kurio turėtų būti prijungtas įrengimas, atitinka pateikiems vardinėje kortelėje parametrams.

Prieš kiekvieną naudojimą patikrinkite ar prietaisas nėra pažeistas. Patikrinkite maitinimo laidą. Jei prietaiso maitinimo laidas yra pažeistas jokių būdų negalima jo jjunkti į elektros tinklą.

1. Greičio reguliavimo mygtukai nuo 1 iki 3
2. Ventiliatoriaus išjungimas.


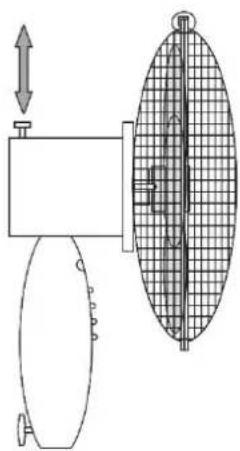

Ventiliatorius turi apsukimų mechanizmą. Automatinis ventiliatoriaus apsukimas vertikalioje padėtyje jjungiamas mygtuku, esančiu elektros pavaros korpuse (1). Matyti 5A paveiksle.

Norėdami jjungti, paspauskite mygtuką, norėdami išjungti apsukimus – ištraukite mygtuką.

Ventiliatoriaus galvutės padėtį horizontalioje ašyje keičiama lengvai palenkiant/atlenkiant pavaros mechanizmą. Matyti 5B paveiksle.

Prieš atlikdami priežiūros darbus įsitikinkite, kad prietaiso kištukas yra ištrauktas iš elektros lizdo. Ventiliatorių valykite drėgnu (ne šlapiu) skudurėliu su švelnia valymo priemonę. Niekada nenaudokite benzino ar kitų tirpiklių.

Laikymas ir transportavimas

Prieš padedami prietaisą saugoti, palaukite kol atauš. Prietaisą laikykite ir transportuokite pakuotėje, saugančioje nuo dulkių, drėgmės ir mechaninių pažeidimų.

Defektu šalinimas

Jei ventiliatorius neveikia, patikrinkite ar elektros lizde yra jtampą. Prietaiso remontą gali atlikti tik jgaliotas asmuo.

Techniniai duomenys

WT-1040S WT-1040SB

Itampa 220–240 V 220 – 240 V

Dažniai 50/60 Hz 50/60 Hz

Gamintojas pasilieka teisę įvesti techninius pakeitimus!

Perbrauktos šiukšlinės ženklas informuoja, kad šių gaminių negalima šalinti su nerūšiuotomis buitinėmis atliekomis.

Vartotojas privalo pristatyti panaudotą prietaisą i specialų elektros ir elektroninės įrangos surinkimo punktą. Panaudotos elektros ir elektroninės įrangos surinkimo

punktai, tame tarpe vietiniai punktai, parduotuvės bei savivaldybės punktai sudaro tinklą, kuriuo dėka galima tinkamai utilizuoti panaudotus prietaisus.

Tinkamas elektros ir elektroninės įrangos atliekų šalinimas padeda išvengti kenksmingų žmogaus sveikatai ir aplinkai padarinių, atsirandančių dėl elektros ir elektroninės įrangos atliekose esančių pavojingų medžiagų ir dėl netinkamo tokios įrangos saugojimo ir perdirbimo.

Irenginys turi sumažintą kenksmingų medžiagų, turinčių neigiamą poveikį aplinkai, kiekį.

Apibūdinimas	Simbolis	Vertė	Vienetai
Didžiausias ventiliatoriaus oro srautas	[F]	74,37	m^3/min
Ventiliatoriaus vartojamoji galia	[P]	40,40	W
Eksploatacinė vertė	[SV]	1,84	(m^3/min)/W
Energijos suvartojimas budėjimo veikseną	[P_SB]	0,44	W
Ventiliatoriaus garso galios lygis	[L_WA]	53,61	dB(A)
Didžiausias oro greitis	[c]	2,27	m/s
Eksploatacinės vertės matavimo metodo standartas	IEC 60879
Išsamesnės informacijos teirautis	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
