| Typ produktu | Stojanový ventilátor |
| Model | WT-1040S / WT-1040SB |
| Značka | Ravanson |
| Napájení | 220–240 V ~ 50/60 Hz |
| Jmenovitý příkon | 45 W |
| Maximální průtok vzduchu | 74.37 m³/min |
| Hodnota služby | 1.84 (m³/min)/W |
| Spotřeba v pohotovostním režimu | 0.44 W |
| Hladina akustického výkonu | 53.61 dB(A) |
| Maximální rychlost vzduchu | 2.27 m/s |
| Nastavení rychlosti | 3 (1 – nejpomalejší, 3 – nejrychlejší) |
| Oscilace | Ano, tlačítko na pohonné jednotce |
| Naklápění | Ano, ručně nastavitelné |
| Závit matice lopatky | Levý závit (pro utažení otáčet proti směru hodinových ručiček) |
| Ochranná mřížka | Ano, přední a zadní mřížka |
| Bezpečnostní prvky | Nepoužívejte s poškozeným kabelem nebo lopatkami; udržujte mimo vodu; děti do 8 let pod dohledem |
| Čištění | Otřete vlhkým hadříkem a neutrálním detergentem; bez rozpouštědel |
| Klimatická třída | T |
| Měřicí norma | IEC 60879 |
| Kontakt | RAVANSON Ltd., ul. Mazowiecka 6, 09-100 Płońsk, Polsko |
Často kladené otázky - WT-1040S Ravanson
Dotazy uživatelů ohledně WT-1040S Ravanson
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Topení ve formátu PDF zdarma! Najděte svůj návod WT-1040S - Ravanson a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WT-1040S značky Ravanson.
NÁVOD K OBSLUZE WT-1040S Ravanson
CZ Návod na obsluhu Ventilátor
SK Návod na obsluhu Ventilátor
Blahopřejeme Vám k nákupu a vítáme Vás mezi uživateli výrobků Ravanson.
Před prvním použitím zařízení se řádně seznamte s jeho návodem na obsluhu a uchovejte jej pro případ nutnosti jejího použití v budoucnosti.
Před zahájením používání si přečtěte všechny pokyny a výstrahy týkající se bezpečnosti používání.
Nedodržování níže uvedených výstrah týkajících se bezpečnosti a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a /nebo vážného úrazu.
Uchovejte veškeré bezpečnostní výstrahy a pokyny, abyste je mohli využívat i v budoucnosti
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
Toto zařízení smí používat děti starší 8 lat, osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, osoby bez zkušeností a znalostí, pokud se to koná pod dozorem a v souladu s návodem na používání zařízení a tyto osoby pochopily nebezpečí spojená s používáním spotřebiče. Děti by se neměly hrát se spotřebičem. Děti nesmí provádět bez dozoru čištění a údržbu zařízení.
Děti si neuvědomují nebezpečí, která mohou vzniknout během používání elektrických spotřebičů.
Skladujte spotřebič mimo dosah dětí.
Nepoužívejte spotřebič, pokud je vodič napájení poškozený.
Nikdy netáhněte za vodič během vytahování zástrčky ze zásuvky.
Dávejte pozor, aby se vodič napájení nedotýkal ostrých hran, ani nenacházel se poblíž horkých ploch. Poškození vodiče může být příčinou úrazu elektrickým proudem.
Nikdy nestavěj zařízení na horké plochy.
Zástrčka zařízení musí odpovídat zásuvkám.
Je zakázáno jakýmkoliv způsobem zástrčku upravovat.
Nepoužívejte spotřebič venku. Nevystavujte spotřebič působení deště.
Chraňte proti vlhkosti. Neobsluhujte zařízení mokrýma rukama.
Neodstraňujte žádnou část krytu.
Je třeba věnovat pozornost odstávajícím oděvním součástem, dlouhým vlasům, které se mohou do pohyblivých části zařízení.
Ujistěte se, že zdroj napájení, ke kterému má být zařízení připojeno, odpovídá parametrům uvedeným na popisném štítku.
Nikdy nezapínejte do sítě zařízení, které není zcela smontované.
Nikdy nepoužívejte zařízení s prasklým nebo poškozeným listem vrtule.
Nepoužívejte zařízení v bezprostřední blízkosti vany, sprchy nebo plaveckého bazénu.
Dbejte na to, aby vodič a zástrčka nebyly ve styku svodou nebo s vlhkostí. Nerozprašujte žádné tekutiny na zařízení.
Vypínejte zařízení ze sítě tak, že potáhnete za zástrčku; netahejte za vodič.
Odpojte zařízení od sítě, pokud je chcete prénést, nebo pokud je nebudete používat po delší dobu.
Nepoužívejte zařízení bez ochranných košů.
Zařízení je určeno pro domácí používání.
Zařízení používejte výhradně pro soukromé účely, způsobem, který je pro zařízení určen. Nepředpokládá se možnost používání zařízení v rámci podnikatelské činnosti.
Zařízení dopravujte v původním obalu, chránícím proti mechanickému poškození.
Opravu zařízení svěřujte výhradně kvalifikovaným osobám, využívejte původní náhradní díly.
Přes používání v souladu s určením a dodržování všech bezpečnostních pokynů není možné úplně odstranit uvedené činitele zbytkového rizika.
Je zakázáno zakrývat síťový kryt ventilátoru.
Pozor! Je zakázáno vkládat jakékoliv věci do síťky koše během provozu ventilátoru.
Doporučuje se připojit zařízení k napájecí síti vybavenému zařízením se zbytkovým proudem (RCD) s vypínacím proudem 30 mA nebo méně.
POZOR! Zařízení není navrženo pro práci s externími časovými spínači nebo samostatným systémem dálkového ovládání.

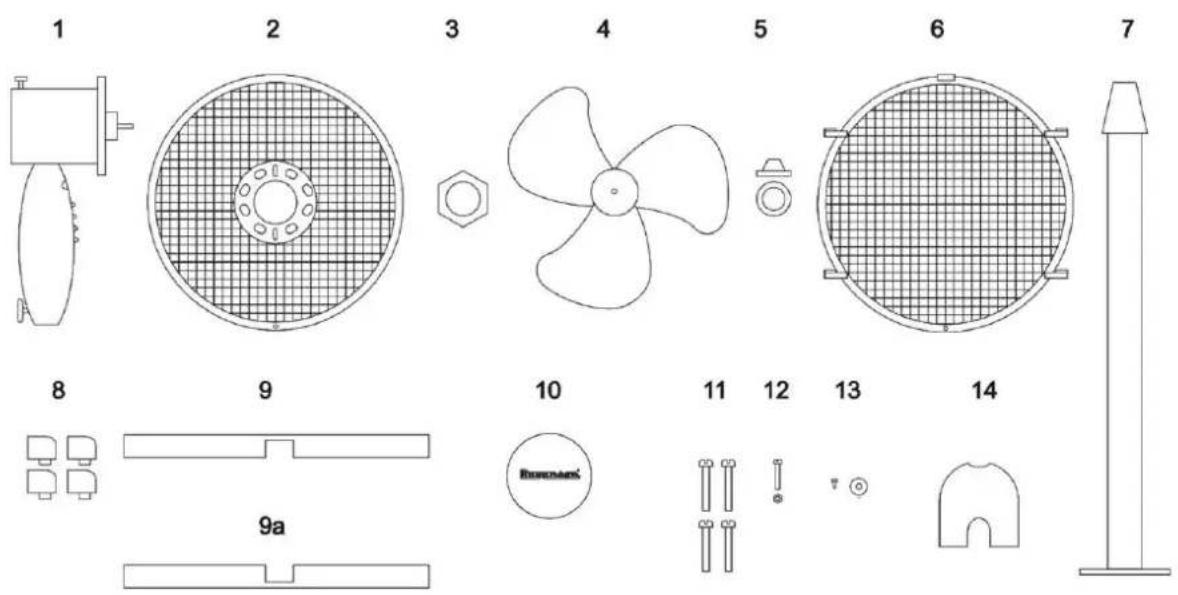

Části
Po otevření obalu zkontrolujte, zda je obsah kompletní. Zkontrolujte, zda jednotlivé prvky nejsou poškozené.
Namontování
- Přišroubujte kryt vrtule 10 k přednímu koši 6 (Obr. 1)
Obr. 1

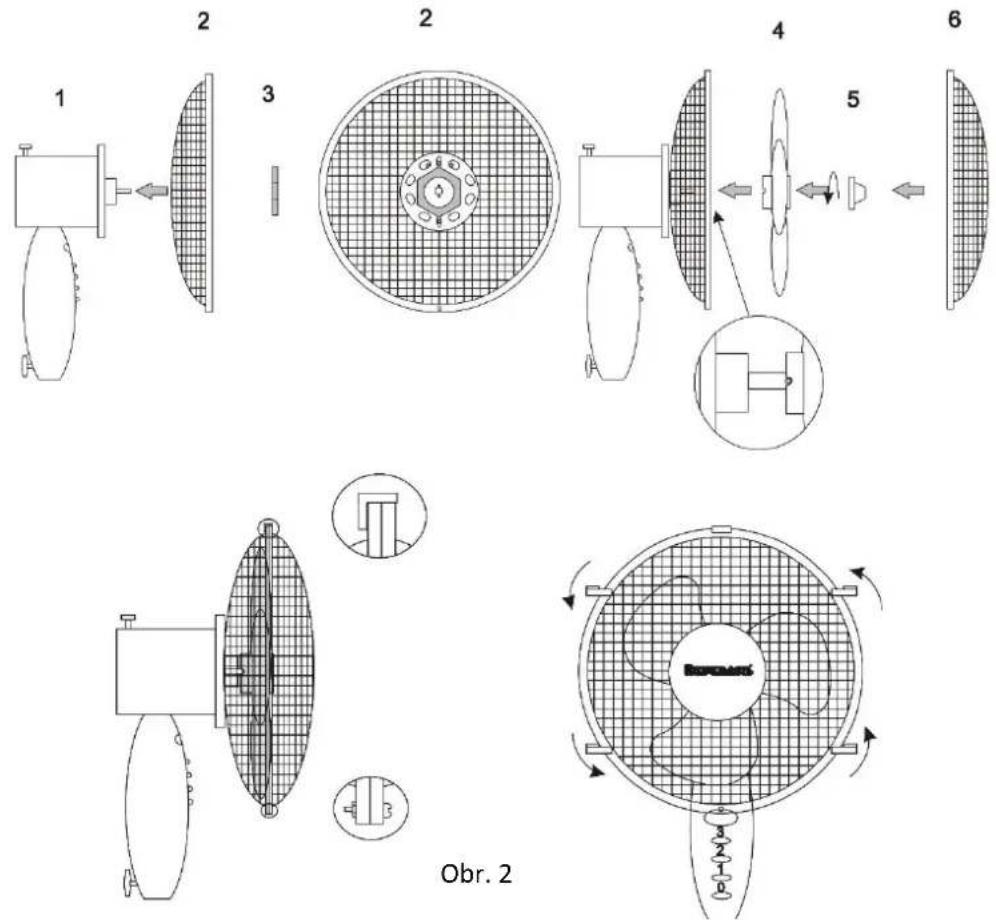

- Smontujte ventilátor podle Obr. 2
Pozor! Matici vrtule zašroubujte v protisměru pohybu hodinových ručiček (levý závit).

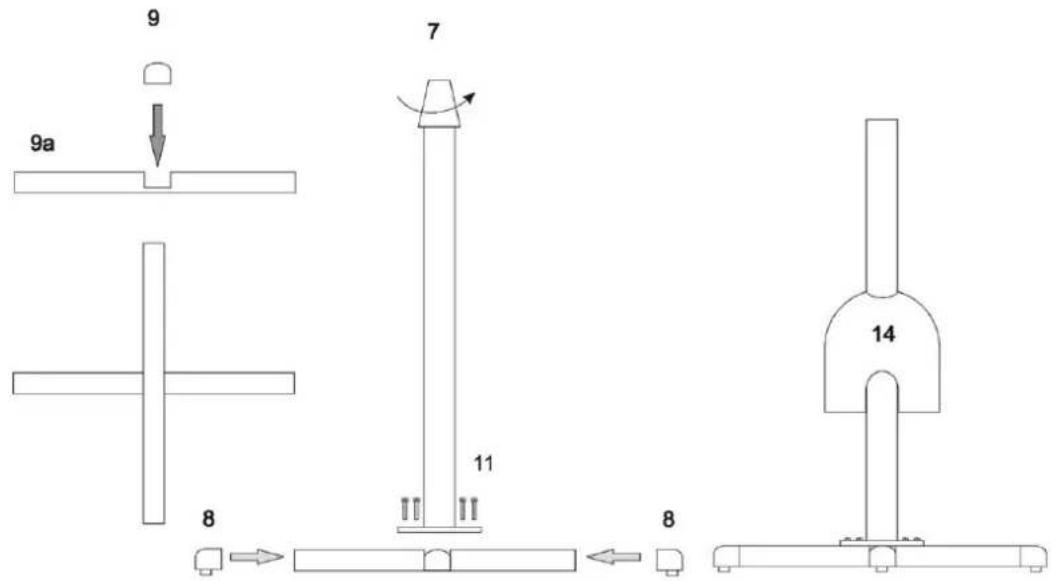

3. Smontujte podstavec ventilátoru podle Obr. 3
Obr. 3

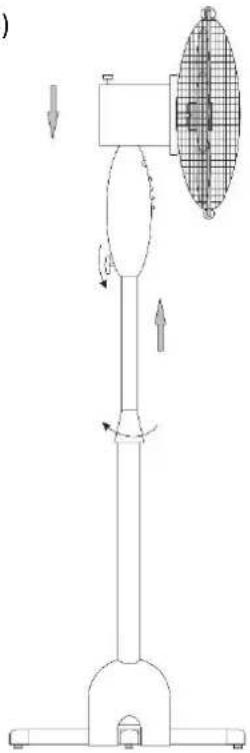

- Nasad'te ventilátor na podstavec (Obr. 4)
Pozor! Ujistěte se, že zdroj napájení, ke kterému má být zařízení připojeno, odpovídá parametrům uvedeným na popisném štítku.
Pozor! Před každým použitím zkontrolujte zařízení z hlediska mechanických poškození. Zkontrolujte vodič napájení. Pokud je vodič napájení poškozený, nesmí se zařízení připojovat ke zdroji elektřiny.
- Tlačítka nastavení rychlosti otáček 1 až 3
- Vypnutí větráku.
Je možné nastavení rychlosti práce ventilátoru v poloze od 1 (nejpomaleji) do polohy 3 (nejrychleji). Poloha „0“ – vypnutí větráku.

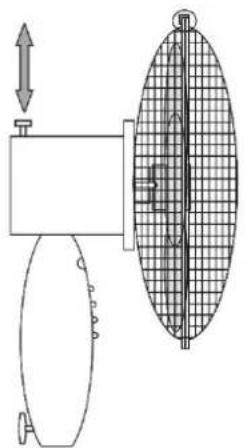

Ventilátor je vybaveny otáčecím mechanismem. Samočinné otáčení ventilátoru ve svislé ose se spouští s použitím tlačítka na krytu pohonu (1). Viz Obrázek 5A.
Otáčení se zapíná stlačení tlačítka, za účelem vypnutí otáčení zařízení je třeba tlačítko vytáhnout. Sklopení hlavy ventilátoru ve vodorovné ose lze provést jemným nahnutím/odehnutím soustavy pohonu. Viz Obrázek 5B.
Před zahájením údržby se přesvědčte, že je ventilátor odpojený od zdroje napájení.
Ventilátor čistěte vlhkým (ne mokrým) hadříkem s použitím neutrálního saponátu, nikdy nepoužívejte k tomuto účelu benzín nebo jiná rozpouštědla.
Skladování a doprava
Předtím než přístroj odložíte, počkejte, až vychladne. Skladujte a dopravujte v obalu chránícím proti vlhkosti, prachu a mechanickému poškození.
Odstraňovaní poruch
Pokud ventilátor nefunguje, je třeba zkontrolovat, zda je v síti elektřina. Veškeré opravy mohou provádět výhradně oprávněné osoby.
Technické parametry
WT-1040S WT-1040SB
Napětí 220–240 V 220 – 240 V
Frekvence 50/60 Hz 50/60 Hz
Jmenovitý výkon 45 W 45 W
Klimatická třída T T
Výrobce si vyhrazuje právo provádět technické změny!
Toto označení informuje, že se jim označený spotřebič nesmí po skončení své použitelnosti umístovat společně s ostatním komunálním odpadem. Povinnosti uživatele je odevzdat tento spotřebič do sběrny elektroodpadu. Provozovatelé sběru, včetně místních sběren, prodejen a obecních sběrných dvorů, vytvářejí systém umožňující odevzdávání elektrospotřebičů. Správné nakládání s nepoužitelnými elektrospotřebiči přispívá k zamezení důsledků škodlivých pro zdraví lidí a pro životní prostředí, vyplývajících z přítomnosti nebezpečných složek a nesprávného zpracování těchto spotřebičů.
V spotřebiči byly omezeny některé látky, které by mohly negativně působit na životní prostředí jak v době používání výrobku, jak po jeho opotřebení.
| Popis | Označení | Hodnota | Jednotka |
| Maximální průtok ventilátoru | [F] | 74,37 | m^3/min |
| Příkon ventilátoru | [P] | 40,40 | W |
| Provozní hodnota | [SV] | 1,84 | (m^3/min)/W |
| Spotřeba energie v pohotovostním režimu | [P_SB] | 0,44 | W |
| Hladina akustického výkonu ventilátoru | [L_WA] | 53,61 | dB(A) |
| Maximální rychlost proudění vzduchu | [c] | 2,27 | m/s |
| Norma pro měření provozní hodnoty | IEC 60879 | ||
| Kontaktní osoby, které poskytnou další informace | RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland | ||
SK
Skladujte spotrebič mimo dosah detí
Vypínajte zariadenie zo sieti tak, že potiahnete za zástrčku; net'ahajte za vodič.
Upozornenie! Maticu vrtule zaskrutkujte v protismeru pohybu hodinových ručičiek (ľavý závit).
Pred zahájením údržby sa presvedčte, že je ventilátor odpojený od zdroja napájania.
Pred odložením spotrebiča je potrebné počkať, kým vychladne.
Skladujte a dopravujte v obalu chrániacim proti vlhkosti, prachu a mechanickému poškodeniu.
Menovitý výkon 45 W 45 W
Klimatická trieda T T
Povinnostou užívatel'a je odovzdať takýto spotrebič do zberni elektroodpadu.
