Produkttyp	Standventilator
Modell	WT-1040S / WT-1040SB
Marke	Ravanson
Stromversorgung	220–240 V ~ 50/60 Hz
Nennleistungsaufnahme	45 W
Maximaler Luftstrom	74,37 m³/min
Servicewert	1,84 (m³/min)/W
Standby-Stromverbrauch	0,44 W
Schallleistungspegel	53,61 dB(A)
Maximale Luftgeschwindigkeit	2,27 m/s
Geschwindigkeitsstufen	3 (1 – langsamste, 3 – schnellste)
Oszillation	Ja, Druckknopf am Antriebsgehäuse
Neigungsfunktion	Ja, manuell einstellbar
Schraubgewinde	Linksgewinde (gegen den Uhrzeigersinn festziehen)
Schutzgitter	Ja, vorderes und hinteres Gitter
Sicherheitsmerkmale	Nicht mit beschädigtem Kabel oder beschädigten Flügeln verwenden; von Wasser fernhalten; Kinder unter 8 Jahren beaufsichtigen
Reinigung	Mit feuchtem Tuch und neutralem Reinigungsmittel abwischen; keine Lösungsmittel
Klimaklasse	T
Messstandard	IEC 60879
Kontakt	RAVANSON Ltd., ul. Mazowiecka 6, 09-100 Płońsk, Polen

Häufig gestellte Fragen - WT-1040S Ravanson

Wie montiere ich den Ventilator?

Befolgen Sie die Schritte in der Anleitung: Schrauben Sie die Flügelabdeckung am vorderen Gitter fest (Abb. 1), dann montieren Sie wie in Abb. 2 gezeigt. Hinweis: Die Flügelmutter hat ein Linksgewinde (gegen den Uhrzeigersinn festziehen). Montieren Sie schließlich den Ventilator auf der Säule gemäß Abb. 3 und 4.

Wie ändere ich die Ventilatorgeschwindigkeit?

Verwenden Sie die mit 1 bis 3 gekennzeichneten Geschwindigkeitsregler. Position 0 schaltet den Ventilator aus. Geschwindigkeit 1 ist die langsamste, Geschwindigkeit 3 die schnellste.

Wie aktiviere ich die automatische Oszillation?

Drücken Sie den Knopf am Antriebsgehäuse (siehe Abb. 5a), um die Oszillation zu starten. Zum Stoppen ziehen Sie den Knopf heraus.

Kann ich den Ventilatorkopf neigen?

Ja, der Ventilatorkopf kann manuell um die horizontale Achse geneigt werden, indem das Antriebsgehäuse sanft gedrückt oder gezogen wird (siehe Abb. 5b).

Wie reinige ich den Ventilator?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein feuchtes (nicht nasses) Tuch mit einem milden Reinigungsmittel. Verwenden Sie niemals Benzin, Lösungsmittel oder Sprühflüssigkeiten auf dem Ventilator.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Halten Sie Kinder unter 8 Jahren vom Ventilator fern. Betreiben Sie ihn nicht mit nassen Händen, in der Nähe von Wasser oder mit beschädigtem Kabel. Stecken Sie niemals Gegenstände in das Schutzgitter, während der Ventilator läuft. Ziehen Sie den Stecker vor dem Bewegen oder Reinigen.

Was soll ich tun, wenn der Ventilator nicht anläuft?

Überprüfen Sie die Stromversorgung an der Steckdose. Wenn es immer noch nicht funktioniert, wenden Sie sich an eine autorisierte Servicestelle. Versuchen Sie nicht, es selbst zu reparieren.

Wie lagere ich den Ventilator?

Lassen Sie den Ventilator vollständig abkühlen. Lagern Sie ihn in der Originalverpackung oder an einem trockenen Ort, geschützt vor Feuchtigkeit und mechanischen Beschädigungen.

Was sind die technischen Daten?

Modell WT-1040S/WT-1040SB: Spannung 220-240 V, 50/60 Hz, Leistung 45 W, max. Luftstrom 74,37 m³/min, Servicewert 1,84 (m³/min)/W, Schallpegel 53,61 dB(A), max. Luftgeschwindigkeit 2,27 m/s.

Ist der Ventilator für den gewerblichen Gebrauch geeignet?

Nein, das Gerät ist nur für den Hausgebrauch bestimmt. Es sollte nicht für gewerbliche Zwecke verwendet werden.

BEDIENUNGSANLEITUNG WT-1040S Ravanson

DE Bedienungsanleitung Lüfter

Wir gratulieren, dass Sie sich für ein Ravanson-Produkt entschieden haben und heißen Sie im Kreis der Ravanson-Benutzer willkommen

Lesen Sie die Bedienungsanleitung vor dem ersten

Gebrauch genau durch und bewahren Sie diese auf um Sie zum späteren Zeitpunkt nutzen zu können.

Bevor Sie das Gerät nutzen lesen Sie alle Hinweise und Warnungen bezüglich der sicheren Nutzung.

Das Nichtbefolgen der unten angegebenen Sicherheitshinweise und Warnungen kann Ursache eines Stromschlags, Brandes und / oder ernster Verletzungen sein.

Bewahren Sie alle Sicherheitshinweise und Warnungen auf, um auf diese in Zukunft zurückgreifen zu können.

ALLGEMEINE SICHERHEITSHINWEISE

Das Gerät kann durch Kinder ab 8 Jahren und physisch, sensorisch oder psychisch behinderte, oder auch unerfahrene Personen genutzt werden, wenn diese unter Aufsicht und gemäß der

Bedienungsanleitung, sowie auf eine sichere Art und Weise handeln und die mit dem Gebrauch des Gerätes zusammenhängenden Gefahren verstanden haben. Kinder mit dem Gerät nicht spielen lassen. Lassen Sie Kinder das Gerät nicht ohne Aufsicht reinigen und instand halten

Kinder sind sich der Gefahren nicht bewusst, die bei der Nutzung von Elektrogeräten entstehen können.

Außerhalb der Reichweite von Kindern halten.

Nutzen Sie das Gerät nie, wenn sein Stromversorgungskabel beschädigt ist.

Ziehen Sie nie am Kabel, wenn Sie das Gerät von der Stromquelle trennen.

Der Stecker muss in die Steckdose passen. Am Stecker darf auf keinen Fall manipuliert warden. Passen Sie auf, dass das Kabel nicht mit scharfen Kanten oder heißen Oberflächen in Berührung kommt. Bei Beschädigung des Kabels besteht Stromschlagrisiko.

Stellen Sie das Gerät nicht auf heißen Flächen auf.

Benutzen Sie das Gerät nicht im Freien. Setzen Sie das Gerät nicht dem Regen aus. Vor Feuchtigkeit schützen. Nicht mit nassen Händen bedienen.

Keines der Gehäuseelemente abnehmen.

Passen Sie auf abstehende Kleidungsstücke und lange Haare auf, die in den beweglichen Teilen des Gerätes hängen bleiben könnten.

Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

An das Netz niemals ein Gerät anschließen, das nicht komplett zusammengebaut ist.

Das Gerät niemals mit gebrochener oder beschädigter Rotorschaufel betreiben.

Das Gerät nicht in der unmittelbaren Nähe der Badewanne, Dusche oder Schwimmbad benutzen.

Darauf achten, dass die Leitung und der Stecker keinen Kontakt mit Wasser oder Feuchtigkeit haben. Auf das Gerät keine Flüssigkeiten sprühen.

Beim Ausschalten des Steckers aus der Steckdose nicht am Anschlusskabel ziehen.

Das Gerät vom Netz trennen, wenn es übertragen oder länger nicht benutzt werden soll.

Das Gerät nicht ohne Schutzkörbe benutzen.

Das Gerät ist zum Gebrauch im Haushalt bestimmt.

Das Gerät zum Privatgebrauch gemäß seiner Bestimmung benutzen.

Das Gerät ist nicht zum Gebrauch im Rahmen einer Gewerbetätigkeit bestimmt.

Das Gerät in der Originalverpackung aufbewahren, welches es vor mechanischen Beschädigungen schützt.

Die Reparatur des Gerätes durch eine qualifizierte Person durchführen lassen, die Original-Ersatzteile benutzt.

Trotz bestimmungsgemäßer Verwendung des Geräts und Einhaltung aller Sicherheitshinweise können bestimmte Restrisikofaktoren nicht vollständig eliminiert werden.

Das Gittergehäuse des Lüfters darf nicht verdeckt werden.

Achtung! Es dürfen keine Elemente in das Gitter des Korbes während des Lüfterbetriebs eingesteckt werden.

Es wird empfohlen, das Gerät an das Stromversorgungsnetz anzuschließen, das mit einem Fehlerstromschutzschalter (RCD) mit einem Ausschaltstrom von 30 mA oder weniger ausgestattet ist. ACHTUNG! Das Gerät kann nicht mit externen Zeitschaltuhren oder einem separaten Fernbedienungssystem arbeiten.

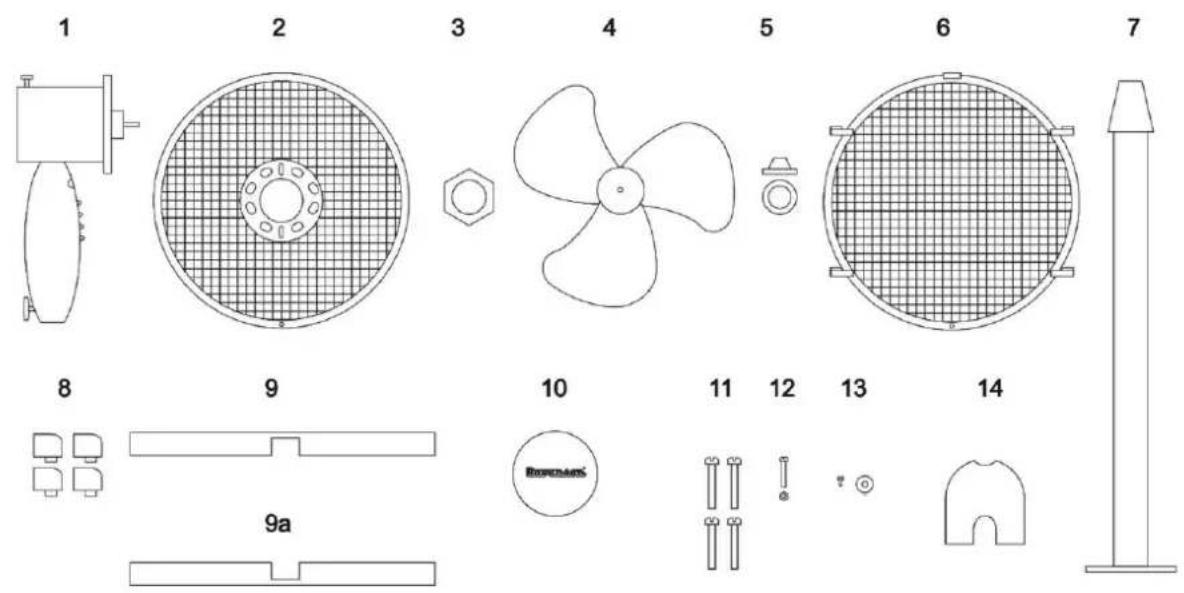

Identifizierung

Nach dem Öffnen der Verpackung die Vollständigkeit des Paketes prüfen. Einzelne Bauteile auf Beschädigung überprüfen

Zubereitung der Produkte

1. Rotorgrill 10 an den vorderen Korb 6 anschrauben (Abb. 1).

Abb. 1

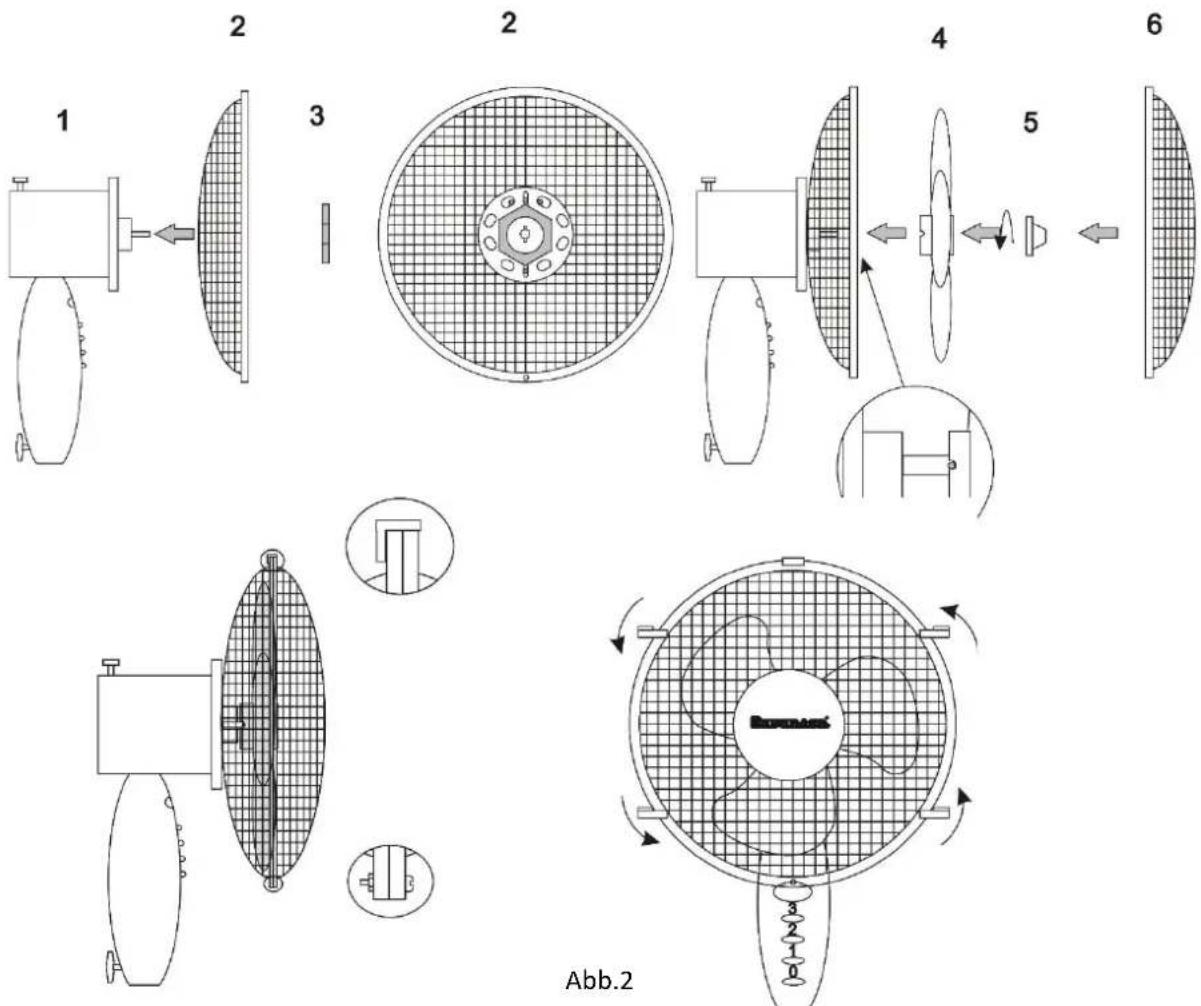

1. Lüfter gemäß Zeichnung 2 zusammenbauen

Achtung! Rotormutter an der Schraube gegen den Uhrzeigersinn drehen (Linksgewinde).

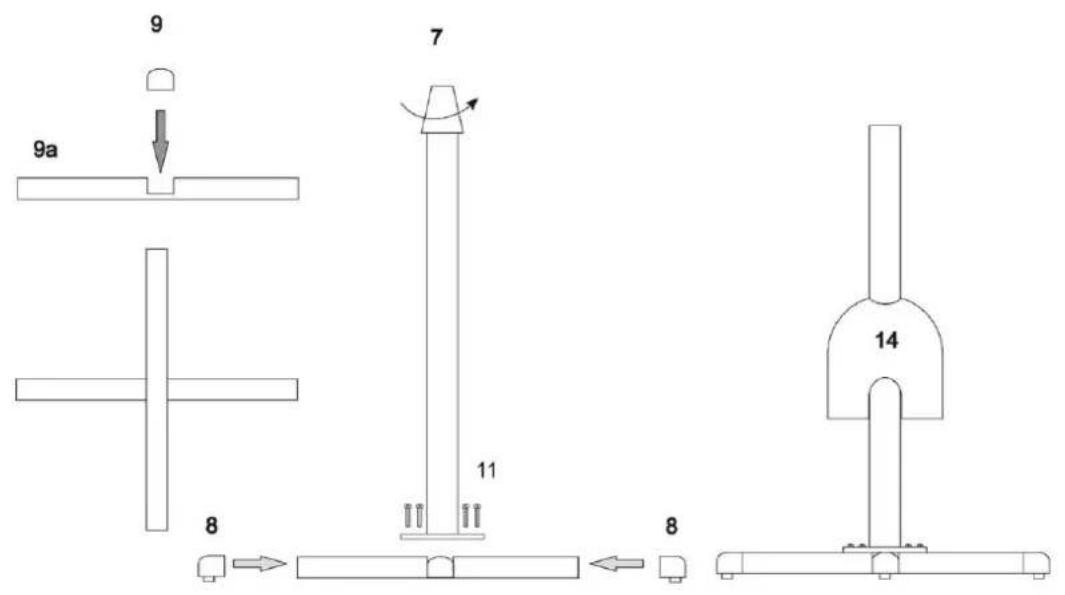

1. Lüftersaule gemäß Zeichnung 3 zusammenbauen

Abb. 3

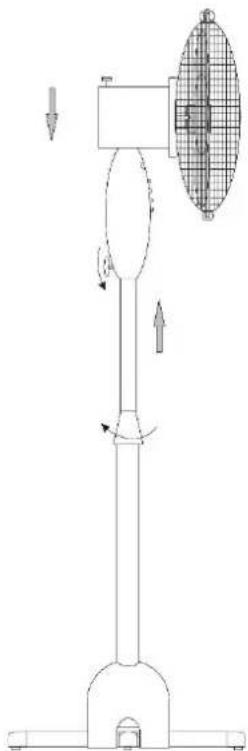

1. Lüfter auf die Säule auflegen (Abb. 4)

Achtung! Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

Achtung! Vor jedem Einsatz das Gerät auf mechanische Schäden prüfen. Überprüfen Sie den Anschluss.

Wenn die Speiseleitung beschädigt ist, darf das Gerät nicht an die Stromquelle angeschlossen werden.

1. Geschwindigkeitsregler -Tasten 1 bis 3

2. Ausschaltung des Ventilators

Die Drehzahl des Lüfters kann von Stellung 1 (langsam) bis Stellung 3 (schnell) eingestellt werden. Position „0“ – Ausschaltung des Ventilators.

Der Lüfter ist mit einem Drehmechanismus ausgestattet. Die automatische Drehung des Lüfters in der vertikalen Achse wird mit der Taste am Gehäuse der Antriebseinheit (1) aktiviert - gemäß Abb. 5A.

Die Einschaltung erfolgt durch Drücken der Taste. Um die Drehung des Gerätes auszuschalten, ist die Taste herauszuziehen.

Vor der Wartung muss man sich vergewissern, dass der Lüfter von der Stromquelle abgetrennt ist. Lüfter mit feuchtem (nicht nassem) Tuch mit natürlichem Detergens reinigen. Niemals Benzin oder andere Lösungsmittel verwenden.

Lagerung und Transport

Vor dem Verstauen des Geräts soll man es abkühlen lassen. Das Gerät ist in einer Verpackung aufzubewahren und zu transportieren, die es vor Staub, Feuchtigkeit und mechanischen Beschädigungen schützt.

Mängelbeseitigung

Wenn der Lüfter nicht funktioniert, ist zu prüfen, ob die Steckdose unter Spannung steht. Alle Reparaturen dürfen nur durch zugelassene Personen durchgeführt werden.

Technische Daten

WT-1040S WT-1040SB

Spannung 220 – 240 V 220 – 240 V

Frequenz 50/60 Hz 50/60 Hz

Soll-Leistung 45 W 45 W

Klimaklasse T T

Technische Änderungen vorbehalten!

Dieses Zeichen informiert, dass nachdem das Gerät abgenutzt ist, es nicht mit normalem Hausmüll entsorgt werden kann.

Der Verbraucher ist dazu verpflichtet, das Gerät an einer Fachentsorgungsstelle für Elektromüll abzugeben. Die Sammelnden, darunter die lokale Sammelstelle, Geschäfte und Gemeindeeinheiten bilden ein spezielles System, welches das Abgeben solcher

Geräte möglich macht.

Ein entsprechendes Vorgehen mit abgenutzten Elektrogeräten hilft gesundheits- und umweltschädliche Folgen zu vermeiden, die durch Schadstoffe, falsche Lagerung und Weiterverarbeitung entstehen können.

Im Gerät wurden Schadstoffe, die die Umwelt während seiner Nutzung und auch danach, negativ beeinflussen könnten, begrenzt angewandt.

Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	[F]	74,37	m^3/min
Ventilator-Leistungsaufnahme	[P]	40,40	W
Serviceverhältnis	[SV]	1,84	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	[P_SB]	0,44	W
Ventilator-Schallleistungspegel	[L_WA]	53,61	dB(A)
Maximale Luftgeschwindigkeit	[c]	2,27	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879
Kontaktadresse für weitere Informationen	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
