WT-1040S - Kúrenie Ravanson - Bezplatný návod na obsluhu

Typ produktu	Stojanový ventilátor
Model	WT-1040S / WT-1040SB
Značka	Ravanson
Napájanie	220–240 V ~ 50/60 Hz
Menovitý príkon	45 W
Maximálny prietok vzduchu	74,37 m³/min
Servisná hodnota	1,84 (m³/min)/W
Spotreba v pohotovostnom režime	0,44 W
Hladina akustického výkonu	53,61 dB(A)
Maximálna rýchlosť vzduchu	2,27 m/s
Nastavenie rýchlosti	3 (1 - najpomalšia, 3 - najrýchlejšia)
Oscilácia	Áno, tlačidlo na pohonnej jednotke
Funkcia naklápania	Áno, manuálne nastaviteľné
Závit matice lopatiek	Ľavotočivý závit (proti smeru hodinových ručičiek na utiahnutie)
Ochranná mriežka	Áno, predná a zadná mriežka
Bezpečnostné prvky	Nepoužívajte s poškodeným káblom alebo lopatkami; chráňte pred vodou; deti mladšie ako 8 rokov pod dohľadom
Čistenie	Utierajte vlhkou handričkou a neutrálnym čistiacim prostriedkom; žiadne rozpúšťadlá
Klimatická trieda	T
Norma merania	IEC 60879
Kontakt	RAVANSON Ltd., ul. Mazowiecka 6, 09-100 Płońsk, Poľsko

Často kladené otázky - WT-1040S Ravanson

Ako zostaviť ventilátor?

Postupujte podľa krokov v príručke: priskrutkujte kryt lopatiek k prednej mriežke (obr. 1), potom zostavte podľa obr. 2. Poznámka: matica lopatiek má ľavotočivý závit (otáčajte proti smeru hodinových ručičiek na utiahnutie). Nakoniec namontujte ventilátor na stĺp podľa obr. 3 a 4.

Ako zmeniť rýchlosť ventilátora?

Použite tlačidlá ovládania rýchlosti označené 1 až 3. Poloha 0 vypína ventilátor. Rýchlosť 1 je najpomalšia, rýchlosť 3 je najrýchlejšia.

Ako zapnúť automatickú osciláciu?

Stlačte tlačidlo na kryte pohonnej jednotky (pozri obr. 5a) na spustenie oscilácie. Na zastavenie vytiahnite tlačidlo.

Môžem nakloniť hlavu ventilátora?

Áno, hlava ventilátora sa dá manuálne nakloniť v horizontálnej osi jemným tlačením alebo ťahaním pohonnej jednotky (pozri obr. 5b).

Ako mám čistiť ventilátor?

Najskôr odpojte ventilátor. Použite vlhkú (nie mokrú) handričku s jemným čistiacim prostriedkom. Nikdy nepoužívajte benzín, rozpúšťadlá ani sprejové kvapaliny na ventilátor.

Aké bezpečnostné opatrenia by som mal dodržiavať?

Udržujte deti mladšie ako 8 rokov mimo ventilátora. Nepoužívajte s mokrými rukami, v blízkosti vody alebo s poškodeným káblom. Nikdy nevkladajte predmety do ochrannej mriežky, keď je ventilátor zapnutý. Pred premiestnením alebo čistením odpojte od siete.

Čo mám robiť, ak ventilátor neštartuje?

Skontrolujte napájanie v sieti. Ak stále nefunguje, kontaktujte autorizované servisné stredisko. Nepokúšajte sa opraviť sami.

Ako skladovať ventilátor?

Nechajte ventilátor úplne vychladnúť. Skladujte ho v pôvodnom obale alebo na suchom mieste chránenom pred vlhkosťou a mechanickým poškodením.

Aké sú technické špecifikácie?

Model WT-1040S/WT-1040SB: Napätie 220-240 V, 50/60 Hz, výkon 45 W, max. prietok vzduchu 74,37 m³/min, servisná hodnota 1,84 (m³/min)/W, hladina hluku 53,61 dB(A), max. rýchlosť vzduchu 2,27 m/s.

Je ventilátor vhodný na komerčné použitie?

Nie, spotrebič je určený len na domáce použitie. Nemal by sa používať na komerčné účely.

NÁVOD NA OBSLUHU WT-1040S Ravanson

Blahoprajeme Vám ku nákupu a vítame Vás medzi užívatel'mi výrobkov Ravanson.

Pred prvým použitím zaradenia sa riadne zoznámte s jeho návodom na obsluhu a uchovajte ho pre prípad nutnosti použitia v budúcnosti.

Pred zahájením používania si prečítajte všetky pokyny a výstrahy týkajúce sa bezpečnosti používania.

Nedodržovanie uvedených výstrah týkajúcich sa bezpečnosti a bezpečnostných pokynov môže byť príčinou zásahu elektrickým prúdom, požiaru a /alebo vážneho úrazu.

Uchovajte všetky bezpečnostné výstrahy a pokyny, aby ste ich mohli využívať aj v budúcnosti

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Toto zariadenie môžu používať deti staršie 8 rokov, osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami, osoby bez skúseností a znalostí, pokial’ sa to koná pod dozorom a v súladu s návodom na používanie zariadenia a tieto osoby pochopili nebezpečenstva spojené s používaním spotrebiča. Deti by sa nemali hrať so spotrebičom. Deti nesmú vykonávať bez dozoru čistenie a údržbu zariadenia.

Deti si neuvedomujú nebezpečenstva, ktoré môžu vzniknút pri používaniu elektrických spotrebičov.

Nepoužívajte zariadenie, pokiaľ je poškodený vodič napájania.

Nikdy netiahnite za vodič pri vyťahovaniu zástrčky zo zásuvky.

Dávajte pozor, aby sa vodič napájania nedotýkal ostrých hrán, ani sa nenachádzal blízko horkých plôch. Poškodenie vodiča môže byť príčinou úrazu elektrickým prúdom.

Nikdy nestávaj zariadenie na horúce plochy.

Nepoužívajte spotrebič vonku. Nevystavujte spotrebič pôsobeniu dažďa. Chráňte proti vlhkosti. Neobsluhujte zariadenie mokrými rukami.

Neodstraňujte žiadnu časť krytu.

Je treba venovať pozornosť odstávajúcim odevným súčiastkam, dlhým vlasom, ktoré sa môžu zapliest do pohyblivých časti zariadenia.

Nikdy nezapínajte do sieti zariadenie, ktoré nie je úplne zmontované.

Nikdy nepoužívajte zariadenie s prasknutým alebo poškodeným listom vrtule.

Nepoužívajte zariadenie v bezprostrednej blízkosti vani, sprchy alebo plaveckého bazénu.

Dbajte na to, aby vodič a zástrčka neboli v styku s vodou alebo s vlhkostou. Nerozprašujte žiadne tekutiny na zariadenie.

Odpojte zariadenie od sieti, pokial' ho chcete preniest', alebo pokial' ho nebudete používať cez dlhšiu dobu.

Nepoužívajte zariadenie bez ochranných košov.

Zariadenie je určené na domáce používanie.

Zariadenie používajte výhradne pre súkromné účely, spôsobom, ktorý je pre zariadenie určený. Nepredpokladá sa možnosť používať zariadenie pre podnikatel'skú činnosť.

Zariadenie dopravujte v pôvodnom obalu, chrániacim proti mechanickému poškodeniu.

Opravu zariadenia zverte výhradne kvalifikovaným osobám, využívajte pôvodné náhradné diely.

Napriek používaniu v súlade s určením a dodržovaním všetkých bezpečnostných pokynov nie je možné úplne odstrániť uvedené činitele zostatkového rizika.

Je zakázané zakrývať sietový kryt ventilátoru.

Je zakázané vkladat' akékol'vek veci do sietky koša počas prevádzky ventilátoru.

Odporúča sa pripojiť zariadenie k napájacej sieti vybavenému zariadením na zachytávanie prúdu (RCD) so vypínacím prúdom 30 mA alebo menej.

POZOR! Zariadenie nie je určené na prácu s externými časovými spínačmi alebo samostatným systémom dial'kového ovládania.

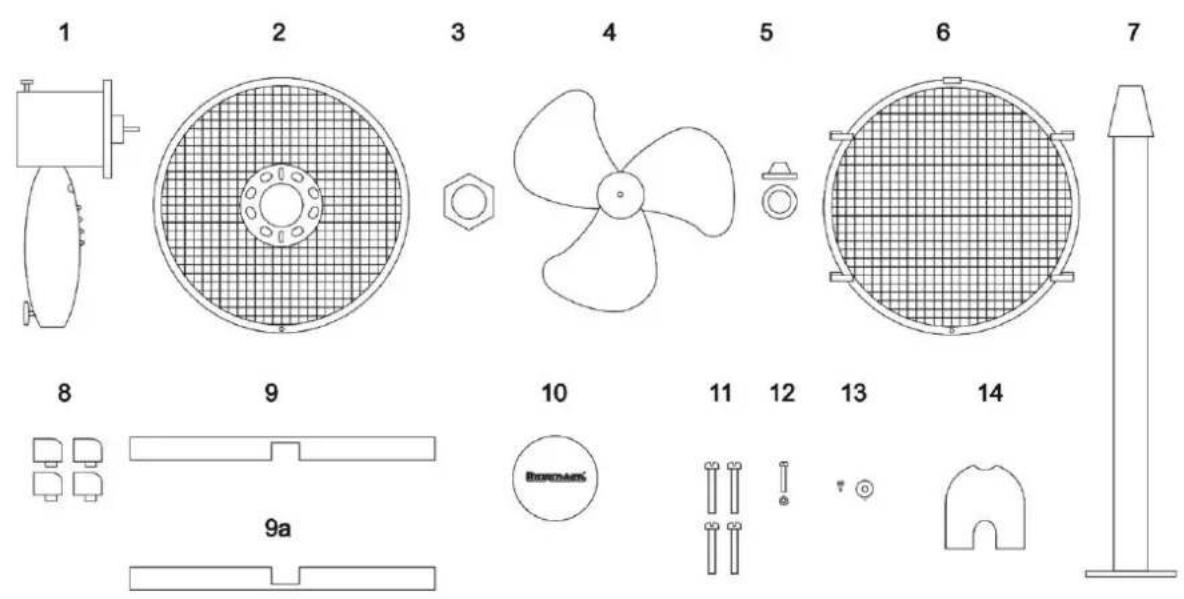

Časti

Po otvoreniu obalu skontrolujte, či je obsah kompletný. Skontrolujte, či jednotlivé prvky nie sú poškodené.

Namontovanie

1. Priskrutkujte kryt vrtule 10 ku prednému košu 6 (Obr. 1)

Obr. 1

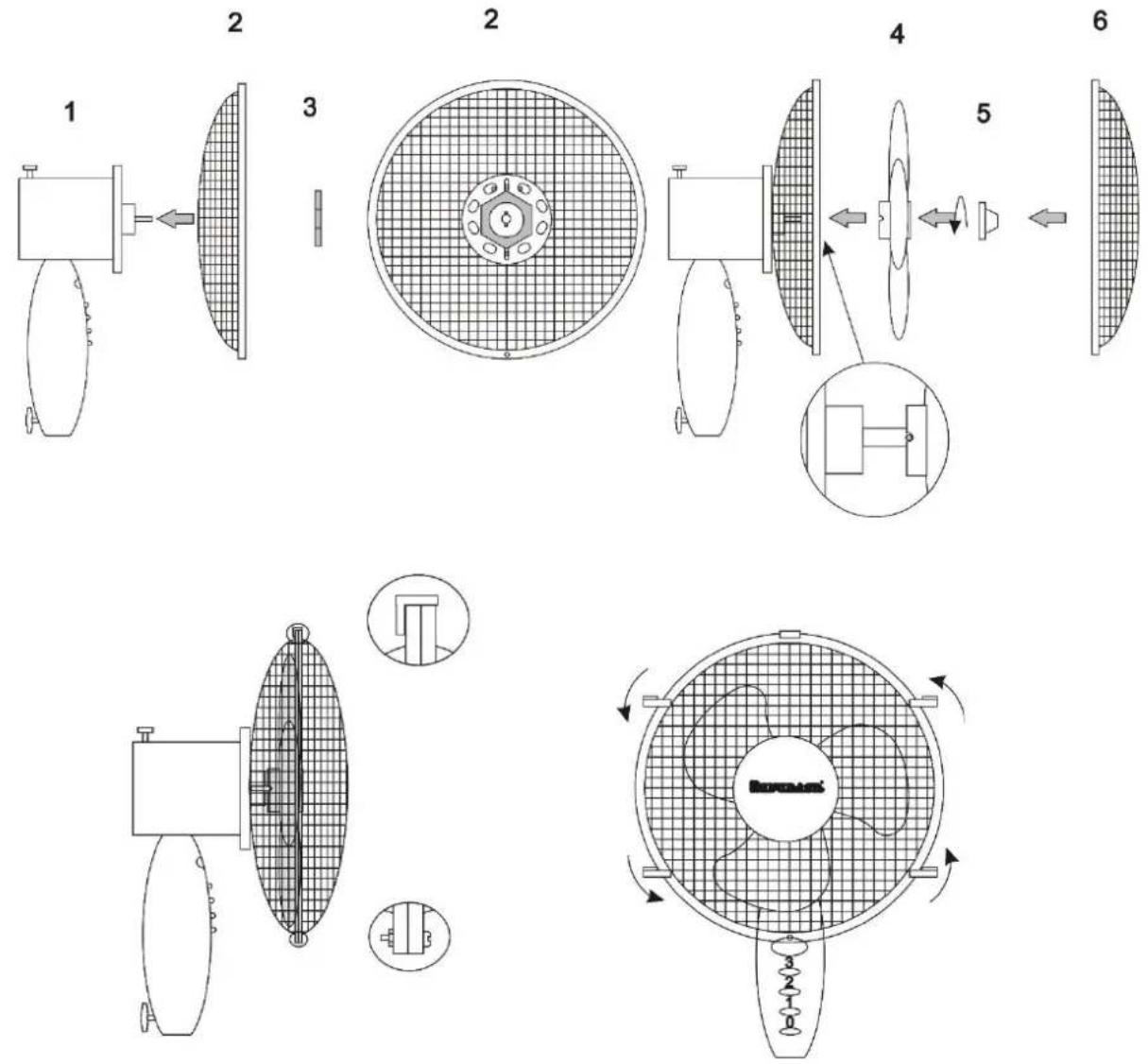

1. Zmontujte ventilátor podľa Obr. 2.

Obr. 2.

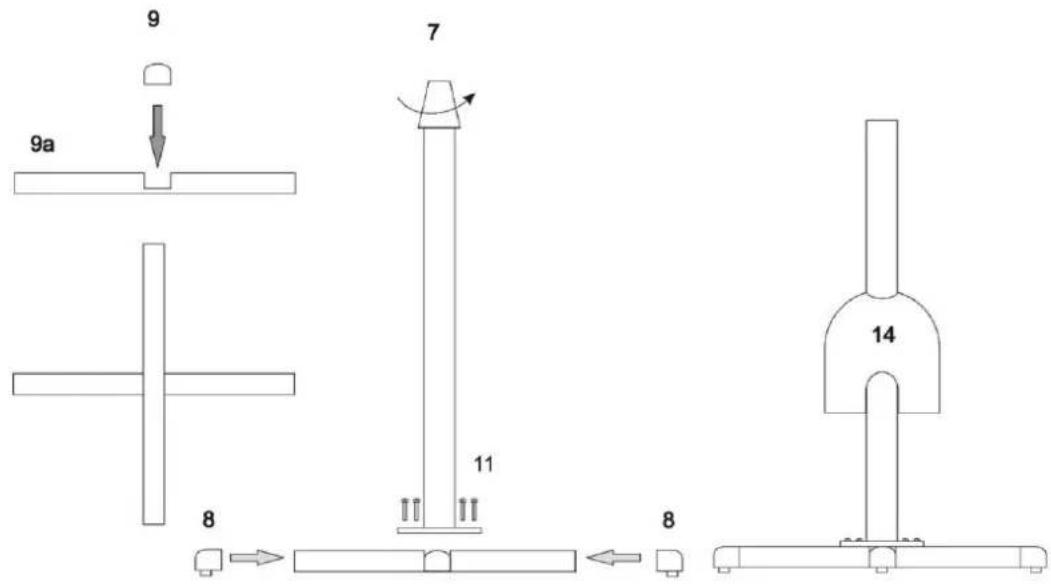

1. Zmontujte podstavec ventilátoru podľa Obr. 3

Obr. 3

1. Nasad'te ventilátor na podstavec (Obr. 4)

Upozornenie! Uistite sa, že zdroj napájania, ku ktorému má byť spotrebič pripojený, zodpovedá parametrom uvedeným na štítku.

Pred každým použitím skontrolujte zariadenie z hládiska mechanických poškodení. Skontrolujte vodič napájania. Pokial' je vodič napájania poškodený, nesmie sa zariadenie pripojovať ku zdroju elektriny.

Tlačidla nastavenia rýchlosti otáčok 1 až 3

1. Vypnutie vetráku.

Je možné nastavenie rýchlosti práce ventilátoru v polohe od 1 (najpomalšie) do polohy 3 (najrýchlejšie). Poloha „0“ – vypnutie vetráku.

Ventilátor je vybavený otáčacím mechanizmom. Samočinné otáčanie ventilátoru v zvislej osi sa púšťa s použitím tlačidla na krytu pohonu (1). Vid' Obrázok 5A.

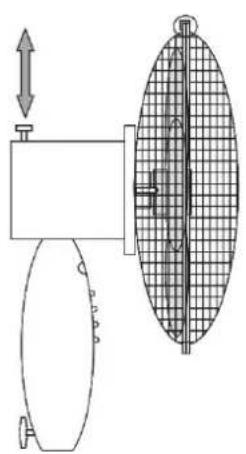

Spotrebič sa zapína stlačení tlačidla, pre vypnutie otáčania zariadenia je treba tlačidlo vytiahnuť. Sklopenie hlavy ventilátoru v vodorovnej ose je možné vykonať jemným nahnutím/odohnutím sústavy pohonu. Vid'Obrázok 5B.

Ventilátor čistite vlhkou (nie mokrou) handrou s použitím neutrálneho saponátu, nikdy nepoužívajte na tento účel benzín alebo iné rozpúšťadla.

Skladovanie a doprava

Pokial' ventilátor nefunguje, je treba skontrolovať, či je v sieti elektrina. Všetky opravy môžu vykonávať výhradne oprávnené osoby.

Technické parametre

WT-1040S WT-1040SB

Napätie 220–240 V 220–240 V

Frekvencia 50/60 Hz 50/60 Hz

Výrobca si vyhradzuje právo vykonávať technické zmeny!

Toto označenie informuje, že sa označený spotrebič nesmie po končení svojej použiteľnosti likvidovať spoločne s ostatným komunálnym odpadom.

Prevádzkovatelia zberu, vrátanie miestnych zberní, predajní a obecných zberných dvorov, vytvárajú dohromady systém umožňujúci odovzdávanie elektrospotrebičov.

Správne nakladanie s nepoužitel'nými elektrospotrebičmi prispieva ku zamedzeniu dôsledkom škodlivým pre zdravie osôb a pre životné prostredie, vyplývajúcim z prítomnosti nebezpečných zložiek a nesprávneho skladovania takého spotrebiča.

V zariadeniu boli obmedzené niektoré látky, ktoré môžu negatívne pôsobit' na životné prostredie tak v dobe používania výrobku, ako aj po jeho opotrebeniu.

Opis	Symbol	Hodnota	Jednotka
Maximálny prietok ventilátora	[F]	74,37	m^3/min
Príkon ventilátora	[P]	40,40	W
Prevádzková hodnota	[SV]	1,84	(m^3/min)/W
Spotreba energie v pohotovostnom režime	[P_SB]	0,44	W
Hladina akustického výkonu ventilátora	[L_WA]	53,61	dB(A)
Maximálna rýchlost prúdenia vzduchu	[c]	2,27	m/s
Norma merania pre prevádzkovú hodnotu	IEC 60879
Kontaktné údaje na získanie d'alších informácií	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
