Rodzaj produktu	Wentylator stojący
Model	WT-1040S / WT-1040SB
Marka	Ravanson
Zasilanie	220–240 V ~ 50/60 Hz
Moc znamionowa wejścia	45 W
Maksymalny przepływ powietrza	74.37 m³/min
Wartość usługi	1.84 (m³/min)/W
Pobór mocy w trybie czuwania	0.44 W
Poziom mocy akustycznej	53.61 dB(A)
Maksymalna prędkość powietrza	2.27 m/s
Ustawienia prędkości	3 (1 – najwolniejsza, 3 – najszybsza)
Oscylacja	Tak, przycisk na jednostce napędowej
Funkcja przechylania	Tak, ręcznie regulowane
Gwint nakrętki łopatek	Gwint lewoskrętny (obracać w lewo, aby dokręcić)
Osłona ochronna	Tak, przednia i tylna krata
Funkcje bezpieczeństwa	Nie używać z uszkodzonym przewodem lub łopatkami; trzymać z dala od wody; dzieci poniżej 8 lat pod nadzorem
Czyszczenie	Przetrzeć wilgotną szmatką i neutralnym detergentem; bez rozpuszczalników
Klasa klimatyczna	T
Norma pomiarowa	IEC 60879
Kontakt	RAVANSON Ltd., ul. Mazowiecka 6, 09-100 Płońsk, Polska

Często zadawane pytania - WT-1040S Ravanson

Jak złożyć wentylator?

Postępuj zgodnie z instrukcją: przykręć osłonę łopatki do przedniej kratki (rys. 1), a następnie zmontuj jak pokazano na rys. 2. Uwaga: nakrętka łopatki ma gwint lewoskrętny (obracać w lewo, aby dokręcić). Na koniec zamontuj wentylator na kolumnie zgodnie z rys. 3 i 4.

Jak zmienić prędkość wentylatora?

Użyj przycisków regulacji prędkości oznaczonych 1 do 3. Pozycja 0 wyłącza wentylator. Prędkość 1 jest najwolniejsza, prędkość 3 jest najszybsza.

Jak włączyć automatyczną oscylację?

Naciśnij przycisk na obudowie jednostki napędowej (patrz rys. 5a), aby rozpocząć oscylację. Aby zatrzymać, wyciągnij przycisk.

Czy mogę przechylić głowicę wentylatora?

Tak, głowicę wentylatora można ręcznie przechylać w osi poziomej, delikatnie popychając lub ciągnąc jednostkę napędową (patrz rys. 5b).

Jak czyścić wentylator?

Najpierw odłącz wentylator. Użyj wilgotnej (nie mokrej) szmatki z łagodnym detergentem. Nigdy nie używaj benzyny, rozpuszczalników ani płynów w sprayu na wentylatorze.

Jakie środki ostrożności powinienem podjąć?

Trzymaj dzieci poniżej 8 lat z dala od wentylatora. Nie obsługuj mokrymi rękami, w pobliżu wody ani z uszkodzonym przewodem. Nigdy nie wkładaj przedmiotów do kratki ochronnej, gdy wentylator jest włączony. Odłącz przed przenoszeniem lub czyszczeniem.

Co zrobić, jeśli wentylator nie uruchamia się?

Sprawdź zasilanie w gniazdku. Jeśli nadal nie działa, skontaktuj się z autoryzowanym centrum serwisowym. Nie próbuj naprawiać go samodzielnie.

Jak przechowywać wentylator?

Pozwól wentylatorowi całkowicie ostygnąć. Przechowuj go w oryginalnym opakowaniu lub w suchym miejscu chronionym przed wilgocią i uszkodzeniami mechanicznymi.

Jakie są dane techniczne?

Model WT-1040S/WT-1040SB: Napięcie 220-240 V, 50/60 Hz, moc 45 W, maksymalny przepływ powietrza 74.37 m³/min, wartość usługi 1.84 (m³/min)/W, poziom hałasu 53.61 dB(A), maksymalna prędkość powietrza 2.27 m/s.

Czy wentylator nadaje się do użytku komercyjnego?

Nie, urządzenie jest przeznaczone wyłącznie do użytku domowego. Nie powinno być używane do celów komercyjnych.

INSTRUKCJA OBSŁUGI WT-1040S Ravanson

PL Instrukcja oryginalna Wentylator

ul. Mazowiecka 6, 09-100 Płońsk, Polska

tel.: [phone], fax: [phone]

PL

Przed pierwszym użyciem urządzenia zapoznaj się dokładnie z jego instrukcją obsługi i zachowaj ją na wypadek konieczności użycia w przyszłości.

Przed przystąpieniem do użytkowania należy przeczytać wszystkie wskazówki i ostrzeżenia, dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń, dotyczących bezpieczeństwa i wskazówek bezpieczeństwa, może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

To urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej, osoby o ograniczonej sprawności fizycznej sensorycznej czy umysłowej, osoby bez doświadczenia i wiedzy, jeśli odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia w sposób bezpieczny i osoby te zrozumiały niebezpieczeństwa, związane z użytkowaniem urządzenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Dzieci nie zdają sobie sprawy z niebezpieczeństw, które mogą powstać podczas używania urządzeń elektrycznych.

Trzymaj urządzenie i jego przewód poza zasięgiem dzieci.

Nie używaj urządzenia, jeżeli przewód zasilający jest uszkodzony.

Nigdy nie ciągnij za przewód podczas wyciągania wtyczki z gniazda zasilającego.

Uważaj, żeby przewód zasilający nie stykał się z ostrymi krawędziami ani nie przebiegał w pobliżu gorących powierzchni. Uszkodzenie przewodu może przyczyną porażenia prądem elektrycznym.

Nigdy nie stawiaj urządzenia na gorących powierzchniach.

Nie używaj urządzenia na zewnątrz. Nie wystawiaj urządzenia na deszcz. Chroń przed wilgocią. Nie obsługuj urządzenia mokrymi rękoma.

Wtyczka urządzenia musi pasować do gniazdka.

Nie należy w żaden sposób przerabiać wtyczki.

Nie wolno usuwać żadnych części obudowy.

Należy zwracać uwagę na wystające części garderoby, długie włosy, które mogą zostać wpłatane w ruchome części urządzenia.

Przed włączeniem urządzenia do sieci, upewnić się, że napięcie podane na tabliczce znamionowej odpowiada napięciu w sieci.

Nigdy nie włączać do sieci urządzenia, które nie jest kompletnie zmontowane.

Nigdy nie używać urządzenia z pękniętą lub uszkodzona łopatką śmigła.

Nie używać urządzenia w bezpośrednim sąsiedztwie wanny, prysznica albo basenu pływackiego.

Pilnować, żeby przewód i wtyczka nie miały kontaktu z wodą lub wilgocią. Nie rozpyłać żadnych cieczy na urządzenie.

Wyłączać urządzenie z sieci, trzymając za wtyczkę; nie ciągnąć za przewód. Odłączyć urządzenie od sieci, jeśli ma być przeniesione albo nie będzie używane przez dłuższy czas.

Nie używać urządzenia bez koszy ochronnych.

Urządzenie jest przeznaczone wyłącznie do domowego użytku i nie powinno być stosowane przemysłowo.

W celu obsługi, napraw elektrycznych i mechanicznych zawsze zgłaszać się do autoryzowanych serwisów.

Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowana osobę, w celu uniknięcia zagrożenia.

Pomimo stosowania urządzenia zgodnie z przeznaczeniem

i przestrzegania wszystkich wskazówek bezpieczeństwa nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego.

UWAGA! Nie wolno zakrywać obudowy siatkowej wentylatora!

UWAGA! Nie wolno wkładać żadnych elementów w siatkę kosza podczas pracy wentylatora.

Zaleca się podłączeniu urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowopрядowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

UWAGA! Urządzenie nie jest przeznaczone do pracy z użyciem zewnętrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.

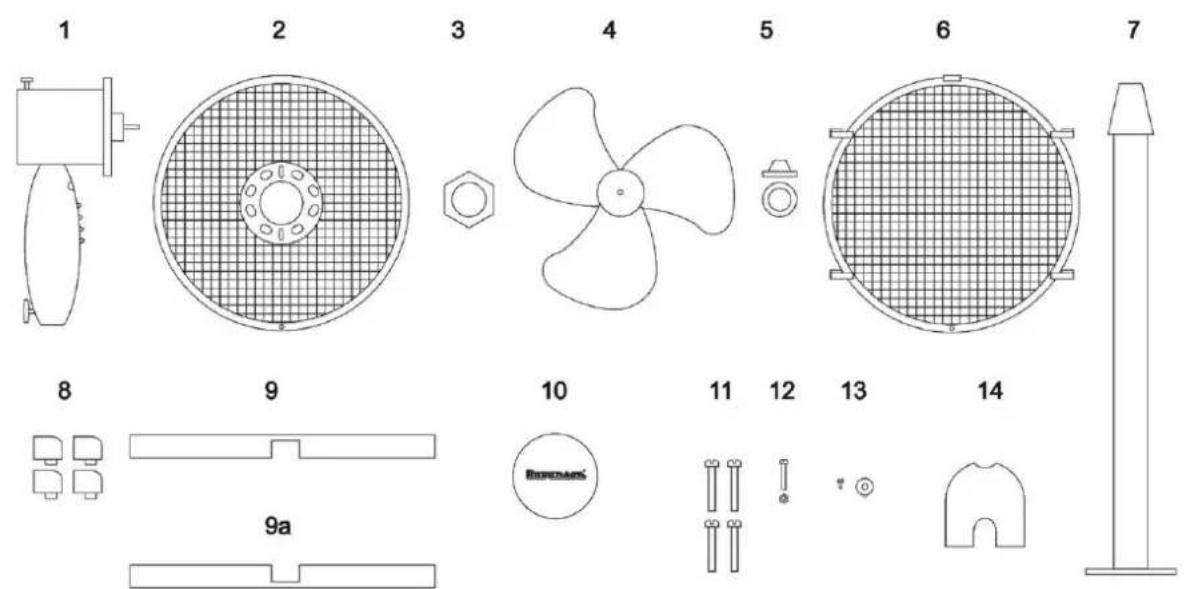

KOMPLETACJA

Po otwarciu opakowania, należy sprawdzić jego kompletność (j/n). Sprawdź czy poszczególne elementy nie są uszkodzone.

MONTAŻ

1. Przykręcić maskownicę śmigła (10) do kosza przedniego (6), zgodnie z Rys. 1

Rys. 1

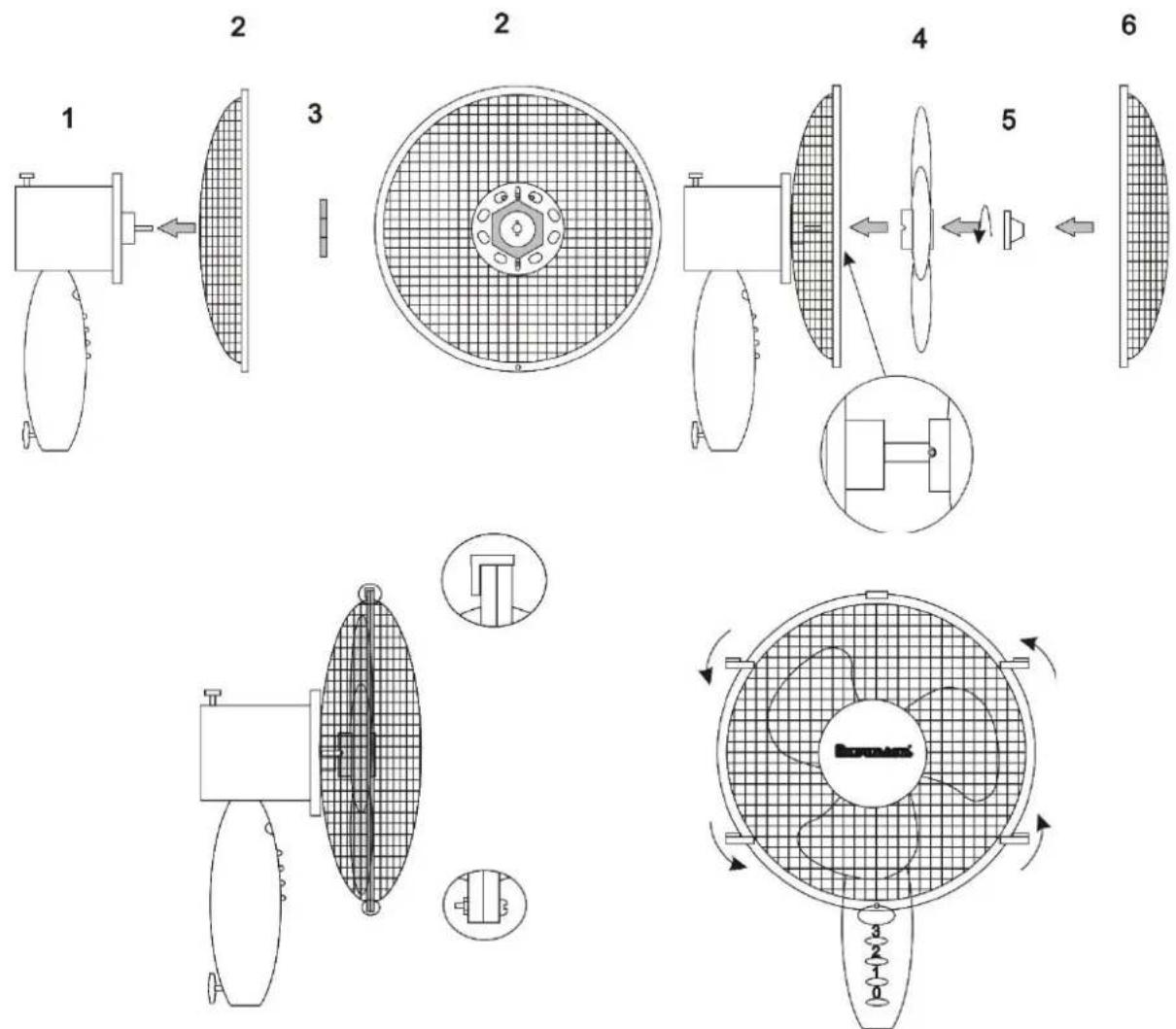

1. Zmontować wentylator zgodnie z Rys. 2

UWAGA! Nakrętkę śmigła zakręcić na śrubie obracającej w kierunku przeciwnym do ruchu wskazówek zegara (lewy gwint).

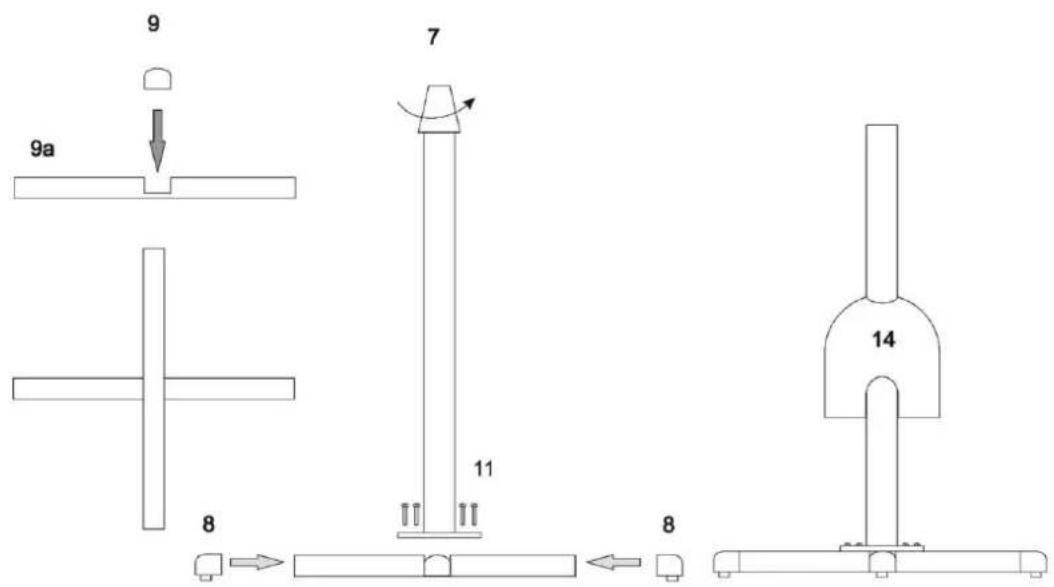

1. Zmontować kolumnę wentylatora zgodnie z Rys. 3

Rys. 3

1. Założyć wentylator na kolumnę zgodnie z Rys. 4

Przed przystąpieniem do użytkowania należy upewnić się czy źródło zasilania, do którego ma być podłączone urządzenie, odpowiada parametrom podanym na tabliczce znamionowej.

UWAGA!

Przed każdym użyciem sprawdzić urządzenie pod kątem uszkodzeń mechanicznych. Sprawdzić przewód zasilający. Jeżeli przewód zasilający jest uszkodzony, nie wolno podłącać urządzenia do źródła zasilania.

Przyciski regulacji prędkości 1 do 3

Wyłącznik

Możliwe jest ustawienie prędkości pracy wentylatora w pozycji od 1 (najwolniej) do pozycji 3 (najszybciej).

Pozycja „0” – wyłączenie wentylatora.

Wentylator wyposażony jest w mechanizm obrotowy. Samoczynny obrót wentylatora w osi pionowej uruchamiany jest za pomocą przycisku na obudowie zespołu napędowego (1). Patrz Rys. 5A.

Włączanie następuje poprzez wciśnięcie przycisku, aby wyłączyć obracanie się czaszy, należy wyciągnąć przycisk.

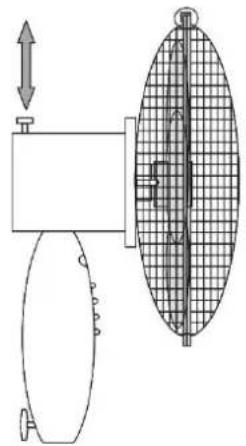

Delikatnie dociskając lub podnosząc zespół napędowy można uzyskać odpowiedni kąt pochylenia czaszy wentylatora w osi poziomej. Patrz Rys. 5B.

Przed przestąpieniem do konserwacji, należy upewnić się, że wentylator odłączony jest od źródła zasilania. Wentylator czyść zwilżoną (nie mokrą) ściereczką z użyciem neutralnego detergentu, nigdy z użyciem benzyny czy innych rozpuszczalników.

TRANSPORT I PRZECHOWYWANIE

Transportować i przechowywać w miejscu niedostępnym dla dzieci, w opakowaniu chroniącym przed kurzem, wilgocią i uszkodzeniami mechanicznymi.

USTERKI

W przypadku, gdy wentylator nie działa, należy sprawdzić czy w występuje napięcie w gnieżdzie zasilającym. Wszelkie naprawy mogą być wykonywane przez uprawnione osoby.

PARAMETRY

WT-1040S WT-1040SB

Napięcie znamionowe: 220 – 240 V 220 – 240 VB

Częstotliwość: 50/60 Hz 50/60 Hz

Znamionowy pobór mocy: 45 W 45 W

Strefa klimatyczna T T

Producent zastrzega się prawo do zmian technicznych!

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

W urządzeniu ograniczono niektóre substancje mogące negatywnie oddziaływać na środowisko w okresie użytkowania tego produktu oraz po ich zużyciu.

Opis	Symbol	Wartość	Jednostka
Maksymalne natężenie przepływu wentylatora	[F]	74,37	m^3/min
Moc wentylatora	[P]	40,40	W
Wartość eksploatacyjna	[SV]	1,84	(m^3/min)/W
Pobór mocy w trybie czuwania	[P_SB]	0,44	W
Poziom mocy akustycznej wentylatora	[L_WA]	53,61	dB(A)
Maksymalna prędkość powietrza	[c]	2,27	m/s
Norma dla pomiaru wartości eksploatacyjnej	IEC 60879
Dodatkowych informacji udzielają	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk
