NAVODILA ZA UPORABO CPG64SQGX CANDY

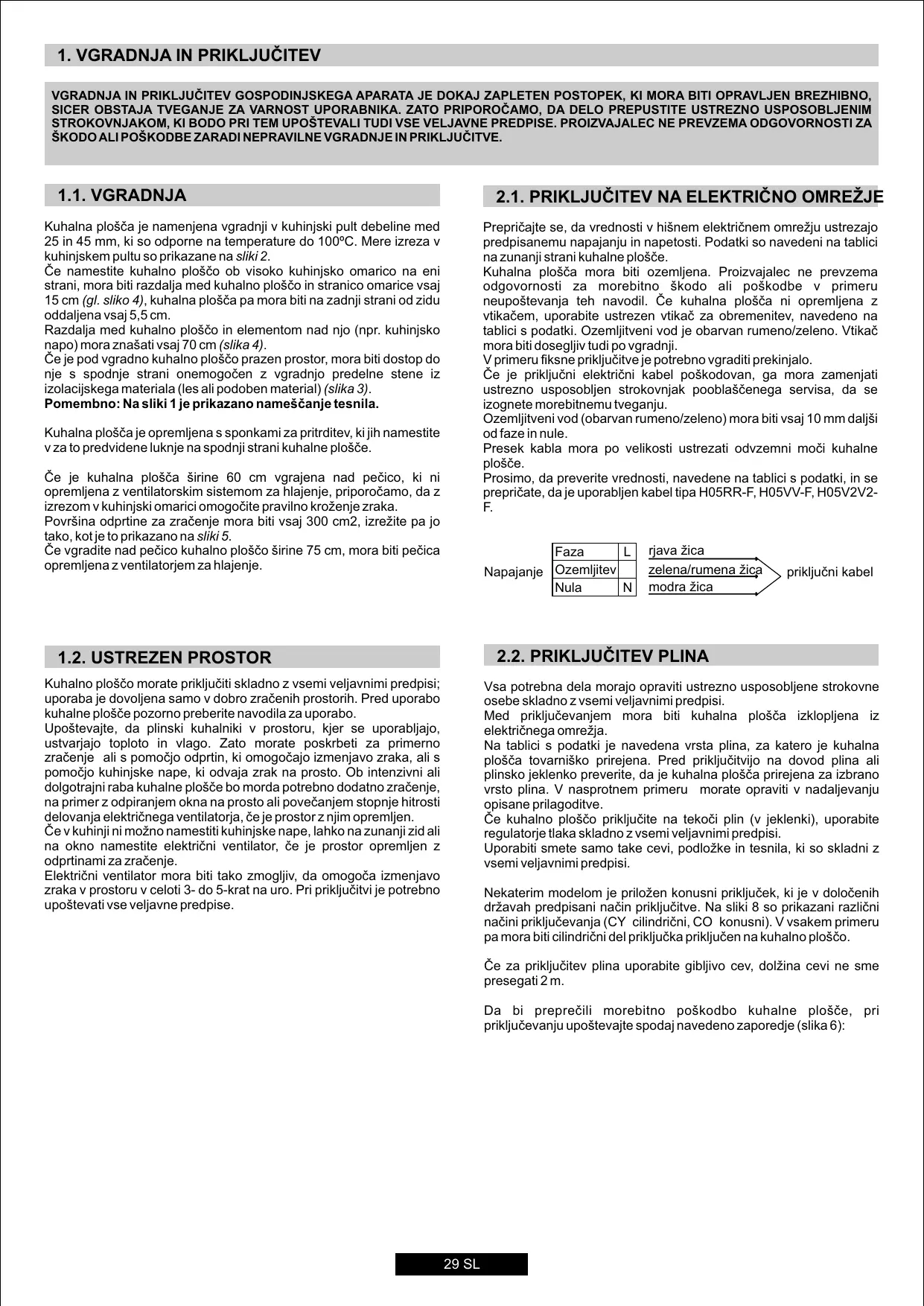

1. Vgradnja In Prikljucitev 29
   1.1.Vgradnja 29
   1.2.Ustrezen Prostor 29
   2.1. Priključitev Na Elektricno Omrežje 29
   2.2. Prikljucitev Plina 29
   2.3. Prilagajanke Kuhalne Plošće Za Drugo Vrsto Plina 30
   2.4. Nastavljanje Minimalega Plamena Gorilnika 30
2. Uporaba Kuhalne Plošče Navodila Za Uporabnika 30
   3.1.Uporaba Gorilnikov 30
3. Vzdrževanje In Čišćenje 31
4. Servisiranje 31
5. Protection De L'environnement 31

CONTENU

FR

1. Installation 08
   1.1 Encastrement 08
   1.2. Characteristiques Requises 08
   2.1.Raccordement Electrique 08
   2.2.Raccordement Gaz .08
   2.3. Adapter La Table A Differents Types De Gaz 09
   2.4. Regular La Flamme Au Minimum 09
2. Utilisation De La Table 09
   3.1. Using The Gas Burner 09
3. Maintenance Et Entretien 10
4. Assistance Technique 10
5. Protection De L'environnement 10

INHALT

DE

Če namestite kuhalno plošćo ob visoko kuhinjsko omarico na eni strani, mora biti razdalja med kuhalno plošćo in stranico omarice vsaj 15 cm (gl. sliko 4), kuhalna plošća pa mora biti na zadnji strani od zidu oddajena vsaj 5,5cm.

Razdalja med kuhalno plošć in elementom nad njo (npr. kuhinjsko napo) mora znašati vsaj 70 cm (slika 4).

Če je pod vgradno kuhalno plošco prazen prostor, mora biti dostop do nje s spodnje strani onemogocen z vgradnjo predelne stene iz izolacjskega materiala (les ali podoben material) (slika 3).

Pomembno: Na sliki 1 je prikazano nameščanje tesnila.

Kuhalna plošča je opremljena s sponkami za pritrditev, ki jih namestite v za to predvidene luknjne na spodnji strani kuhalne plošče.

Če je kuhalna plošča širine 60 cm vgrajena nad pečico, ki ni opremljena z ventilatorskim systemom za hlajenje, priporočamo, da z izrezom v kuhinjski omarici omogčite pravilno kraženje zraka.

Povrsina odprtine za zracenje mora biti vsaj 300 cm2, izrežite pa jo tako, kot je to prikazano na sliki 5.

Če vgradite nad pečico kuhalno plošć Širine 75 cm, mora biti pečica opremljena z ventilatorjem za hlajenje.

1.2. USTREZEN PROSTOR

Kuhalno plošco morate priključiti skladno z vsemi veljavnimi predpisi; uporaba je dovoljena samo v dobro začenih prostorih. Pred uporabo kuhalne plošće pozorno preberite navodila za uporabo.

Upostevajte, da plinski kuhalniki v prostoru, kjer se uporabljago, ustvarjajo toploto in vlago. Zato morate poskrbeti za primerno zračenje ali s pomočjo odprtin, ki omogocaju izmenjavo zraka, ali s pomočjo kuhinjske nape, ki odvaja zrak na prosto. Ob intensivni ali dolgotrajni raba kuhalne plošće bo morda potrebno dodatno zračenje, na primer z odpiranjem okna na prosto ali povečanjem stopnje hitrosti delovanja elektricega ventilatorja, Če je prostorznjim opreumljen.

Če v kuhinji ni možno namestiti kuhinjske nape, lahko na zunanji zid ali na okno namestite elektrichi ventilator, Če je prostor opremljen z odprtinami za zračenje.

Elektricni ventilator mora biti takto zmogljiv, da omogoča izmenjavo zraka v prostoru v celoti 3- do 5-krat na uro. Pri priključitvi je potrebno upostevati vse veljavne predpise.

2.1. PRIKLJUČITEV NA ELEKTRICNO OMREŽJE

Prepricajte se, da vrednosti v hišnem elektrichem omrežju ustrezajo predisisanemu napajanju in napetosti. Podatki so navedeni na tablici na zunanji strani kuhalne plošće.

Kuhalna plošča mora biti ozemljena. Proizvajalec ne prevzema odgovornosti za morebitno škodo ali poskodbe v primerus neupostevanja teh navodil. Če kuhalna plošča ni opremljena z vtikačem, uporabite ustrezen vtikač za obretenitev, navedeno na tablici s podatki. Ozemljitveni vod je obarvan rumeno/zeleno. Vtikač mora biti dosegljiv tudi po vgradnji.

V primeru fiksne priključitve je potrebno vgraditi prekinjalo.

Če je priključni elektrčni kabel poskodovan, ga mora zamenjati ustrezno usposobljen strokovnjak pooblaščenegа servisa, da se izognete morebitnemu tveganju.

Ozemljitveni vod (obarvan rumeno/zeleno) mora biti vsaj 10 mm daljiši od faze in nule.

Presek kabla mora po velikosti ustrezati odvzemni moči kuhalne plošće.

Prosimo, da preverite vrednosti, navedene na tablici s podatki, in se prepricate, da je uporabljen kabel tipa H05RR-F, H05VV-F, H05V2V2-F.

Napajanje	Faza	L	rjavažica
	Ozemljitev		zelena/rumenažica
	Nula	N	modražica

2.2. PRIKLJUCITEV PLINA

Vsa potrebna dela morajo opraviti ustrezno usposobljene strokovne osebe skladno z vsemi veljavnimi predpisi.

Med priključevanjem mora biti kuhalna plošča izklopljena iz elektricnega omrežja.

Na tablici s podatki je navedena vrsta plina, za katero je kuhalna plošča tovarniško priirejena. Pred priključitvijo na dovod plina ali plinsko jeklenko preverite, da je kuhalna plošča priirejena za izbrano vrsto plina. V nasprotnem primuru morate opraviti v nadaljevanju opisane preragoditve.

Če kuhalno plošćo prikljucite na tekovi plin (v jeklenki), uporabite regulatorje tlaka skladno z vsemi veljavnimi predpisi.

Uporabiti smete sametakecevi,podlozke in tesnila,ki so skladni z vsemi veljavnimi predpisi.

Nekaterim modelom je prilozhen konusni prikljucek, ki je v dolocenih državah predpisani način prikljucitve. Na sliki 8 so prikazani razlicni načini prikljucevanja (CY cilindrični, CO konusni). V vsakem primuru pa mora biti cilindrični del prikljucka prikljucen na kuhalno plošco.

Če za priklujcijev plina uporabite glibjivo cev, dolžina cevi ne sme presegati 2m.

Da bi preprečili morebitno poškodbo kuhalne plošće, pri prikljucevanju upoštevajte spodaj navedeno zaporedje (slika 6):

1) Kot je to prikazano na skici, sestavite dele v naslednjem zaporedju:

A: 1 / 2 moski cilindrični adaptor
B: 1 / 2 tesnilo
C: 1 / 2 zenski adaptor za plin, konusni-cilindrični ali cilindrični-cilindrični

2) Zategnite spoje s pomocjo ključa; ne pozabite pravilno namestiti cevi.
3) Priključek C namestite na cev za dovod plina; uporabite togo bakreno cev ali gibljivo cev iz nerjavecega jekla.

POMEMBNO: Preverite, da spoji ne pusćajco; uporabite milnico. Nikoli ne preverjaje tesnosti z odprtim plamenom! Preprićajte se tudi, da gibljiva cev ne more priti v stik s premićnimi deli omarice (npr. Predalom) ter da je napeljana takto, da se ne more poškodovati.

Opozorilo: Če zavohate plin v bližini kuhalne plošće, takoj zaprite dovod plina do kuhalne plošće terPokličite strokovnjaka. Ne poskujaste ugotoviti mesta pušćanja z odprtim plamenom!

2.3. PRILAGAJANJE KUHALNE PLOŠČE ZA DRUGO VRSTO PLINA

Kuhalno plošćo prilagodite za drugo vrsto plina na naslednjni način:
- odstranite mreže za posodo in gorilnike
- namestite šesterokotni kljuc (7 mm) na nosilec gorilnika (sika 7)
- odvjte šobio in jo nadomestite z ustrezno za izbrano vrsto plina (gl. vrsto plina na tablici s podatki)

2.4. NASTAVLJANJE MINIMALNEGA PLAMENA GORILNIKA

Po vžiganju gorilnikov obrnite gumb na minimnalno stopnjo, nato pa odstranite gumb (povsem enostavno, z rahlim pritiskom).
Z majhnim izvijačem lahko regulirate vijak, kot je to prikazano na sliki 9. Z obračanjem vijaka na desno dotok plina zmanjsate, z obračanjem vijaka na levo pa dotok plina povečate. Na ta način nastavite velikost plamena na priblžno 3 do 4 mm, nato pa ponovno namestite gumb.
Če uporabljate plin LPG (v jeklenkah), vijak za nastavljanje minimalnega plamena obrnite do konca na desno.

Ko prerlagodite kuhaln o plošćo za drugo vrsto plina, nadomestite tudi tablico s podatki o vrsti plina z ustrezno (priložena kuhalni plošći), takao da se bodo podatki ujemali z vrsto plina, za katero je kuhalna plošća prerligojena.

3. UPORABA KUHALNE PLOŠČE NAVODILA ZA UPORABNIKA

Dovoljena je samo namenska uporaba kuhalne plošće, tj. za kuhanje v gospodinjstvih. Drugačna uporaba ni dovoljena in predstavlja tveganje za uporabnika. Proizvajalec ne prevzema odgovornosti za poškodbe ali škodo zaradi nenamenske uporabe.

Kuhalne plošće ne smejo uporabljati otroci ali osebe z zmanjsanimi fizčnimi, zaznavnimi ali mentalnimi sposobnostmi, oz. osebe s pomanjkljivimi izkusnjami in znajem, razen pod nadzorom oseb, ki so odgovorne za njihovo varnost.
Otroke med uporabo kuhalne plošće nadzirajte in pazite, da se ne bi igrali z aparatom.

3.1. UPORABA GORILNIKOV

Gorilnik prižgete tak, da pridržite npr. vžigalico ob gorilniku, pritisnete na gumb za izbrani gorilnik in ga obrnete na levo.
Če gorilnika nekaj dni niste uporabljali, pred prižiganjem počakajte nekaj sekund, kar omogovi uhajanje zraka, ki je morda prisoten v ceveh.
Pri kuhalnih ploščah, opremljenih z elektronskim vžigom, pa:
- pritisnite na gumb za izbrani gorilnik in ga obrnite na lev, na simbol iskre;
- s pritiskom na gumb za proizvajanje isker prižgite plamen.
Pri kuhalnih ploščah, opremljenih s samodejnim vžigom, pa enostavno pritisnite na gumb za izbrani gorilnik in ga obrnite na simbol iskre. Sistem za vžig bo proizvajal isker, dokler pritiskate na gumb.
Če plamen v roku 5 sekund ne zagori, obrite gumb nazaj na 0 in poskusite ponovno.
Pri modelih, ki so opremljeni z varnostnim priključkom, ki prekine dotok plina, Če plamen slučajnougasne, gorilnike prizigate na enak način, toda pri tem morate paziti, da ohranite pritisk na gumb še 5 do 6 sekund potem, ko plamen zagori.

Pozor:

Pred priziganjem gorilnikov se prepričajte, da so vsi deli pravilno nameščeni.

KORISTEN NASVET

Priporočamo, da uporabljate posodo z ravnim dnom in ustrezne velikosti za izbrani gorilnik (gl. Razpredelnico):

gl.Razpredelnico

Vrsta gorilnika		Ø posode (cm)
A	Pomožni gorilnik	12 - 18
SR	Srednje hitri gorilnik	18 - 24
R	Hitri gorilnik	24 - 26
UR	Ultra hitri gorilnik	24 - 28
QC	Gorilnik z dvojno krono	24 - 28

Če uporabite manjšo posodo, zmanjsajte plamen, takdo na sega izpod dna posode. Ne uporabljajte posodo s konkavnim ali konveksnim dnom.

OPOZORILO: Če plamen slučajno ugasne, obrnite gumb v izklopljeni položaj in počakajte vsaj 1 minuto, šele nato ponovnopržgite gorilnik.

Če po vecletni uporabi opazite, da se gumbi težje obračajo, je to znak, da jih je treba podmazati. Obrnite se na najblizji pooblašćeni servis.

4. VZDRŽEVANJE IN ČIŠČENJE

Pred cischenjem počakajte, da se vsi deli ohladijo. Potegnite vtikač iz vticnice ali odvjte varovalko, da izključite kuhalno plošć oz elektricnega omrežja.

Nikoli ne uporabljajte grobih Čistil ali Čistilnih pripomočkov; korozivnih detergentov, belil ali kislin. Izogibajte se tudi kislim ali alkalnim snovem (limonin suk, kis ipd.) na emajlranih ali lakiranih povrsinah ali povrsinah iz nerjavečega jakla.

POZOR: za cisćenje ne uporabljajte aparatov za cisćenje s paro.

Za ciscenje emajlranih, lakiranih ali kromiranih povrsin uporabljate toplo milnico in blagi detergent. Povrsine iz nerjavecega jekla cisite z namenskim cisilom.

Gorilnike Čistite z milnico; lesk jim lahko povrnete z namenskim Čistilom za nerjaveče jeglo. Po Čiščenju jih obrisite do suhega in ponovno namestite.

Pomembno je, da so gorilniki pravilno sestavljeni.

Kromirane mreze in gorilniki

Kromirane mreze in gorilniki z uporabo potemnio. To je obicajen pojav, ki se mu ni mogoce izogniti, ki pa na delovanje kuhalne plošce ne vpliva.

Pri pooblaschenem servisu lahko narocite nadomestne dele.

5. SERVISIRANJE

Preden se obrnete na pooblaščeni servis, preverite:

-dajevtikačpravilnovvtičnici;

da je dovod plina brezhiben

Če vam ne uspe odpraviti nepravilnosti v delovanju, izkljucite kuhalno plošćo inPokličite najblžji pooblašćeni servis.

6. PROTECTION DE L'ENVIRONNEMENT

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2002/96 o opadni elektrčni in elektronski opremi (WEEE).

S pravilnim nacinom odstranjevanja izdelka boste pomagali prepreciti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzrociilo nepravlno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z obićajnimi gospodinjskimi oppadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo elektricne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpis i odstranjevanju opadkov.

Za podrobnejse informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje oppadkov, komunalno sluzbo ali trgovino, v kateri ste izdelek kopili.

Izjava o skladnosti: Deli aparata, ki prihajao v stik zŽivili, so izdelani skladno z dolocili, navenedenimi v direktivi 89/106.

Aparat ustreza evropskim smernicam št. 73/23/EEC in 89/336/EEC, nadomeščenih s smernicama 2006/95/EEC in

2004/108/EEC ter kasnejsim spreemembam in dopolnitvam.

Proizvajalec ne prevzema odgovornosti za morebitne tiskarske napake v tej knjižici. Pridržujemo si pravico do spremb na izdelku brez predhodnega obvestila.

Razpredelnica 1

VGRADNE KUHALNE PLOŠČE
Število gorilnikov	1	1	2	3	2
	4 gaz QC / R / SR / AUX	4 gaz UR / R / SR / AUX	5 gaz QC / 2R / SR / AUX	4 gaz QC / R / SR / AUX	5 gaz UR / 2R / SR / AUX
Tip/referencea	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Varnostna naprava	DA	DA	DA	DA	DA
Pomožni gorilnik (...	1	1	1	1	1
Gorilnik z dvojno krono	1	-	1	1	-
Ultra hitri gorilnik	-	1	-	-	1
Srednje hitri gorilnik	1	1	1	1	1
Hitri gorilnik	1	1	2	1	1
Vrsta plina / Moč
Moč	9.25 kW	8.75 kW	11.75 kW	9.25 kW	11.25 kW
G20/20 mbar (metan)	881 L/h	833 L/h	1119 L/h	881 L/h	1071 L/h
G30/28-30 mbar (LPG-propan)	673 g/h	636 g/h	854 g/h	673 g/h	818 g/h
Razred	3	3	3	3	3
Napetost/Frekvenca	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
El. priključna moč	15 W	15 W	15 W	15 W	15 W
Električni vžig	DA	DA	DA	DA	DA
Mere izdelka	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Aparat je namenjen za nepofesionalno uporabo v gospodinjstvih.

1. ISTRUZIONI PER L'INSTALLATORE

INSTALLARE UN ELETTRODOMESTICO PUO ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUO COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. É PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGÀ PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENGA IGNATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITÀ PER OGNI PROBLEMA TECNICO DEL PRODOTTO SIA IN CASO DI DANNIA COSE O PERSONE SIA IN ASSENZA DIESSI.

1.1. INSTALLAZIONE

Proizvajalec ni odgovoren za napake v tej knjižici, ki bi nastale ob tisku ali prepisu. Pridržujemo si pravico izvajanja potrebnih spreememb na izdelku, tudi tistih, ki se nanašajo na porabo, brez škode za varnost in funkcionalnost naprave.
