MANUALE UTENTE CPG64SQGX CANDY

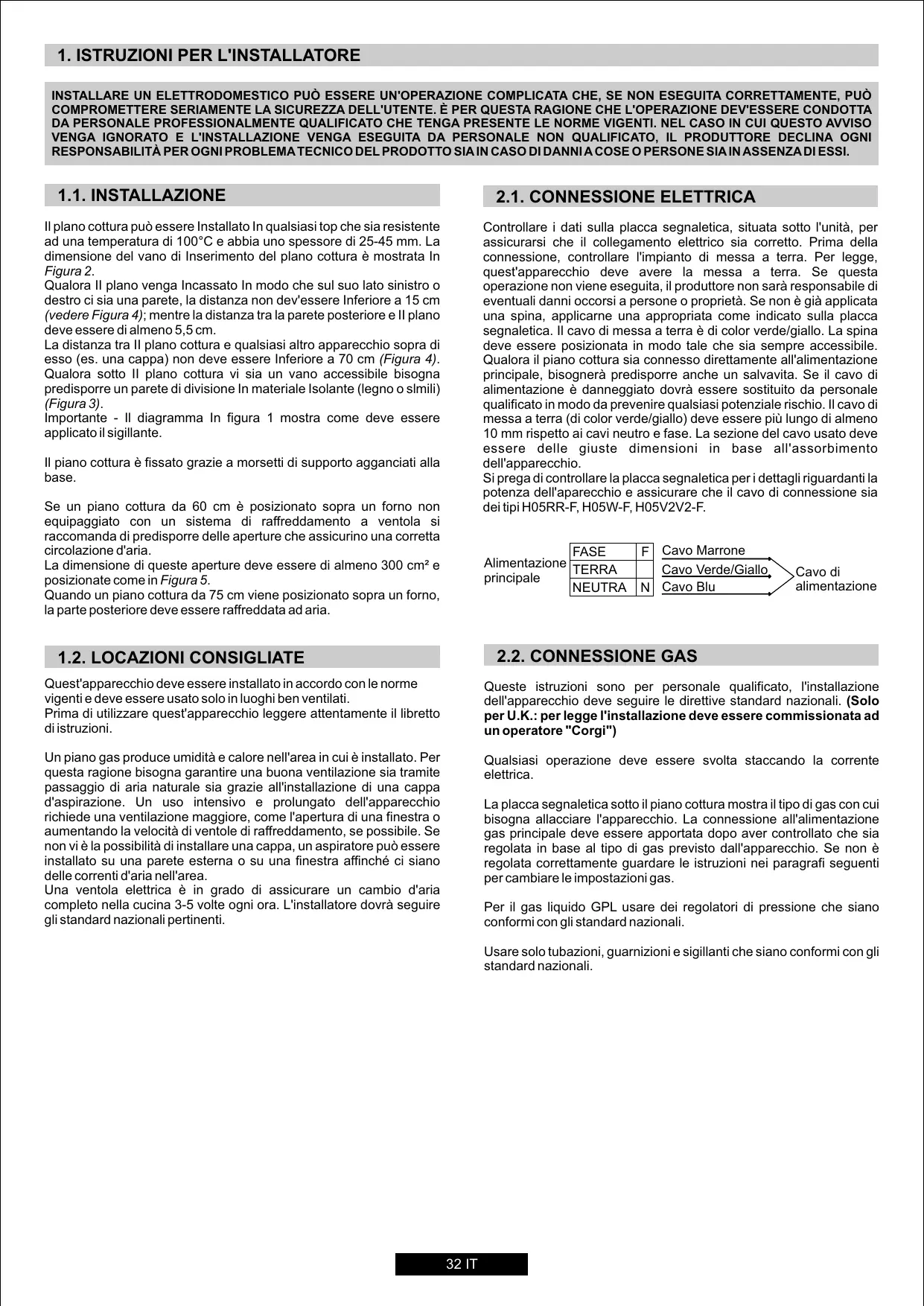

1. Istruzioni Per L'installatore 32
   1.1.Installazione 32
   1.2. Locazioni Consigliate 32
   2.1. Connessione Elettrica 32
   2.2. Connessione Gas 32
   2.3. Adattare Il Piano Cottura Con Diversi Tipi Di Gas 33
   2.4.Regolare Il Minimo Della Fiamma 33
2. Uso Del Piano - Istruzioni Utente 33
   3.1. Uso Del Bruciatore Gas 33
3. Manutenzione E Pulizia 34
   5.Ripristino 34
4. Rispetto Dell'ambiente 34

INDICE

PT

Il plano cottura può essere Installato In qualsiasi top che sia resistente ad una temperatura di 100^ e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è molto在一. Figura 2.

Qualora Il plano venga Incassato In modo che sul suo lato sinistro o destro ci sua parete, la distanza non dev'essere Inferiore a 15 cm (vedere Figura 4); nella distance tra la parete posteriore e Il plano deve essere di almeno 5,5 cm.

La distanza tra Il plano cottura e qualsiasi altri apparecchio sopra diesso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4). Qualora sotto Il plano cottura vi sia un vano accessibile bisognapredisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura 3).

Importante - Il diagramma In figura 1在哪来 come delve nelle applicativo il sigillante.

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base.

Se un piano cottura da 60 cm è posizionato sopra un forno non equipaggiato con unsystema di raffreddamento a ventola si raccomanda di predisporre delle aperture che assicurino una corretta circolazione d'aria.

La dimensione di queste aperture deve essere di almeno 300~cm^2 e posizionate come in Figura 5.

Quando un piano cottura da 75 cm viene posizionato sopra unorno, la parte posteriore delve essere raffreddata ad aria.

1.2. LOCAZIONI CONSIGLIATE

Quest'apparecchio deve essere installato in accordo con le norme vigenti e deve essere usato solo in luoghi ben ventilati.

Prima di utilizzato quest'apparecchio leggere attendamente il libretto di istruzioni.

Un piano gas produce umidità e calore nell'area in cui è installato. PerQLa richiede una ventilazione maggiore, come l'aperatura di una finestra o augmentando la velocità di ventole di raffreddamento, se possibile. Se non vi è la possibilità di installare una cappa, un aspiratore più essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area.

Una ventola elettrica è in grado di assicurare unchio. d'aria completo nella cucina 3-5 volte agli ora. L'infallatore dovrà seguire gli standard nazionali pertinenti.

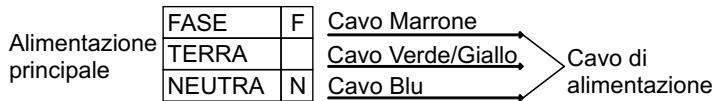

2.1. CONNECTION ELETTRICA

Controllare i dati sulla plagca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve averre la messa a terra. Se esta operazione non viene eseguita, il produttore non sare responsabile di eventuali danni occorsi a persono o proprietà. Se non è gli applicata una spina, applicarne una appropriata come indicato sulla plagca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizonata in modo tale che sua sempre accessibile. Qualora il piano cottura si connesso direttamente all'alimentazione principale, bisognerà predisporreanche un salvavita. Se il cavo di alimentazione è danneggiato dovrè essere sostituito da personale qualificato in modo da prevenir qualsiasi potenziale rischio. Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo usato devese issere delle giuste dimensioni in base all'assorbimento dell'apparecchio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi H05RR-F, H05W-F, H05V2V2-F.

2.2. CONNECTION GAS

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente elettrica.

La placca segnaletica sotto il piano cottura在哪 il tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata durante aver controllato che sua regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cancellare le impostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali.

Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove è obbligatorio per legge; in Figura 8 viene molto come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sare è connessa al piano cottura.

Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi 2 metri.

Per prevenir qualsiasi danno al piano seguire l'installazione seguendo esta sequenza (Figura 6):

1) Come illustrato, assemblare le parti in sequenza:

A: 1/2 Adattatore cilindrico maschio
B: 12 Sigillante
C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico
2) Stringere le giunture con la chiave inglese, ricordando di dettre le tubature in posizione.
3) Attaccare l'elemento C all'alimentazione gas usingo tubi di rame o manicotti flessibili in acciaio.

IMPORTANT: eseguire un ultimo controlo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flissibile non venga a fatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spagnere l'alimentazione e chiamare il technician. Non cercare un'eventuale perdita con una fiamma.

2.3. ADATTARE IL PIANO COTTURA CON DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le sequenti istruzioni:

• rimuovere le griglie e i bruciatori
• inseire una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (Figura 7)
• svitare l'iniettor e sostuirlo con uno compatibile con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).

2.4. REGOLARE IL MINIMO DELLA FIAMMA

Dopo aver acceso i brucatori, girare la manopola del gas sul minimo quando rimuovere la manopola (può esere rimossa con una leggera pressione).

Usare una piccola estermità come un cacciavite per regolare la vite come migliorato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumento il flusso - Usate questiaggiustamenti per ottenere una fiamma approximativamente di 3/4 mm di lunghezza dopodiché riposizionale la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa.

Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio devese sereutilizzato solo per gli scopi con cui è stato pensato, qualiasiutto utilizzo più essere considerato improprio e quindi pericoloso. Il produttore non è responsable per qualiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persona (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o struiti all'uso dell'apparecchio da una persona responsable della loro incolumità.

I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

Per l'accensione basta premere e girare la manopola sul symbolo di accensione.

Ilsystemadiaccensionepartiragenerando scintille.Quando la fiammasièccessa,tenere premuta la manopola per 5/6 secondidopodichéregolarelatopenza.

Se non c'è corrente elettrica, accendere la fiamma con un fiammifero. Se il bruciatore non si accende entro 3 secondi girare la manopola sulla posizione 0, attendere un minuto e ripetere l'operazione.

ATTENZIONE:

Prima di accendere il gas assicurarsi che i bruciatori e i rispetti coperchi siano al loroippo.

AVVISIGENERICI:

Per risultati migliori, la dimensione delle pentole deve seguire la dimensione del bruciatore come migliorato qui a seguito. Tabella A.

Tabella A

Tipodi bruciatore	Ø / (cm)
A Ausiliario	12 - 18
SR Semi rapido	18 - 24
R Rapido	24 - 26
UR Ultra rapido	24 - 28
QC Quadrupla corona	24 - 28

Per contentitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale qualificato.

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia raffreddato.

Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale.

Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare agli tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox.

"ATTENZIONE - non usare pulitori a vapore per pulire il piano cottura".

Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia usare una soluzione appropriata.

I brucatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loroippo.

É importante che i brucitori vengano riposizionati correttamente.

Griglie cromate bruciatori

Le griglie cromate e i brucitori tendono a divertare scuri con l'uso. Questo è un fenomeno normale ed inevitable, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In agli caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio.

5. RIPRISTINO

Prima di contattare un technique del Centro Assistenza si prega di controllare:

• che la spina sia ben inserita e collegata;
• che l'alimetazione gas non sia difettosa.

Se il malfunzionamento non è identificabile:

specnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPETTO DELL'AMBIENTE

Questo appearecchio è conforme alle direttive Europee 2002/96/EC sullo smaltimento di appearecchi elettrici ed elettronici (WEEE).

Garantendo che quello prodotto sia disporto correttamente, puoi aiutare a prevenire delle potenziali consequences negative per l'ambiente e la salute dell'uomo, che possono essere causateanche da un inappropriato smaltimento di quello prodotto. Il

simpilo sul prodotto indica che non può essere considerato come un normale rifiuto domestico. Può,invece essere consecnato in punti di raccolta adeguati per lo smaltimento di apparetti elettrici o elettronici. Lo smaltimento deve essere eseguito in accordo con le regolamentezioni locali per la disposizione di quello tipo di apparetti. Per informazioni più dettagliate circa trattamento, recupero e riciclaggio di quello prodotto, si prega di contattare il proprio ufficio città, il centro di smaltimento rifiuti locale o il negozio dove si è acquistato il prodotto.

Dichiarazione di conformità: quello apparacchio, nelle parti progettate per venire a contatto con cibi, è conforme con le regolamentiazioni esprese nelle direttive EEC 89/109.

C e Apparecchio conforme con le direttive Europee 73/23/EEC e 89/336/EEC, sostuite da 2006/95/EC e 2004/108/EC, e emendamenti successivi.

// produttore non si rende responsablee per alcuna imprecisione dovuta a errorsi di stampa o trascrizione contenuti nel libretto. Ci riserviamo il diritto di apportare modifiche al prodotto qualora sua necessario, inclusi i consumi,enza compromettere le caratteristiche inerenti la sicurezza del funzionamento.

Tabella 1

PIANI COTTURA DA INCASSO
Bruciatore	1	1	2	3	2
	4 gas QC / R / SR / AUX	4 gas UR / R / SR / AUX	5 gas QC / 2R / SR / AUX	4 gas QC / R / SR / AUX	5 gas UR / 2R / SR / AUX
Nome prodotto	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Dispositivo sicurezza fiamma	Sì	Sì	Sì	Sì	Sì
Ausiliario (A Ø 50 mm)	1	1	1	1	1
Quadrupla corona (QC Ø 135 mm)	1	-	1	1	-
Ultra rapido (UR Ø110 mm)	-	1	-	-	1
Semirapido (SR Ø 75 mm)	1	1	1	1	1
Rapidido (R Ø 100 mm)	1	1	2	1	1
Tipologia di gas e potenza installata
Potenza	9.25 kW	8.75 kW	11.75 kW	9.25 kW	11.25 kW
G 20/20 mbar (metano)	881 L/h	833 L/h	1119 L/h	881 L/h	1071 L/h
G 30/28-30 mbar (LPG)	673 g/h	636 g/h	854 g/h	673 g/h	818 g/h
Classe di installmente	3	3	3	3	3
Voltaggio / Freqenza (V / Hz)	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Potenza elettrica in ingresso	15 W	15 W	15 W	15 W	15 W
Iniezione elettrica	Sì	Sì	Sì	Sì	Sì
Dimensione prodotto (mm)	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Questo appearecchio è stato progettato per uso domestico e non professionale.

1. INSTRUÇÉS PARA O INSTALLADOR

Note: Austria, Germania, Svizzera - AT, DE, CH G30/31 - 50 mbar (3B/P) Se dovete installare il gas G30/31 - 50 mbar (3B/P), va utilizzato il il set di iniettori di cui al codice 35000238. Prego richiedere il set di iniettori al servizio assistenza autorizzato

GB-IE

La Ditta costruttrice declina agli responsabilità per eventuali errori di stampa conteni nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti sulla compensatore delle caratteristiche essenziali.
