NÁVOD K OBSLUZE CPG64SQGX CANDY

1. Pokyny pro instalatéra 11
   1.1 Vestavba 11
   1.2 Vhodné misto instalace 11
   2.1. Připojení k elektrické siti 11
   2.2.Pripojeniplynu 11
   2.3.Zmena varne desky na jiny druh plynu 12
   2.4. Nastavení minimálného plamene 12
2. Použití varné desky 12
   3.1.Pouzitifplynového hořáku 12
3. Udžba a Čišteiní 13
4. Servis 13
   6.Ochrana zivotniho prostre. 13

CONTENIDO

ES

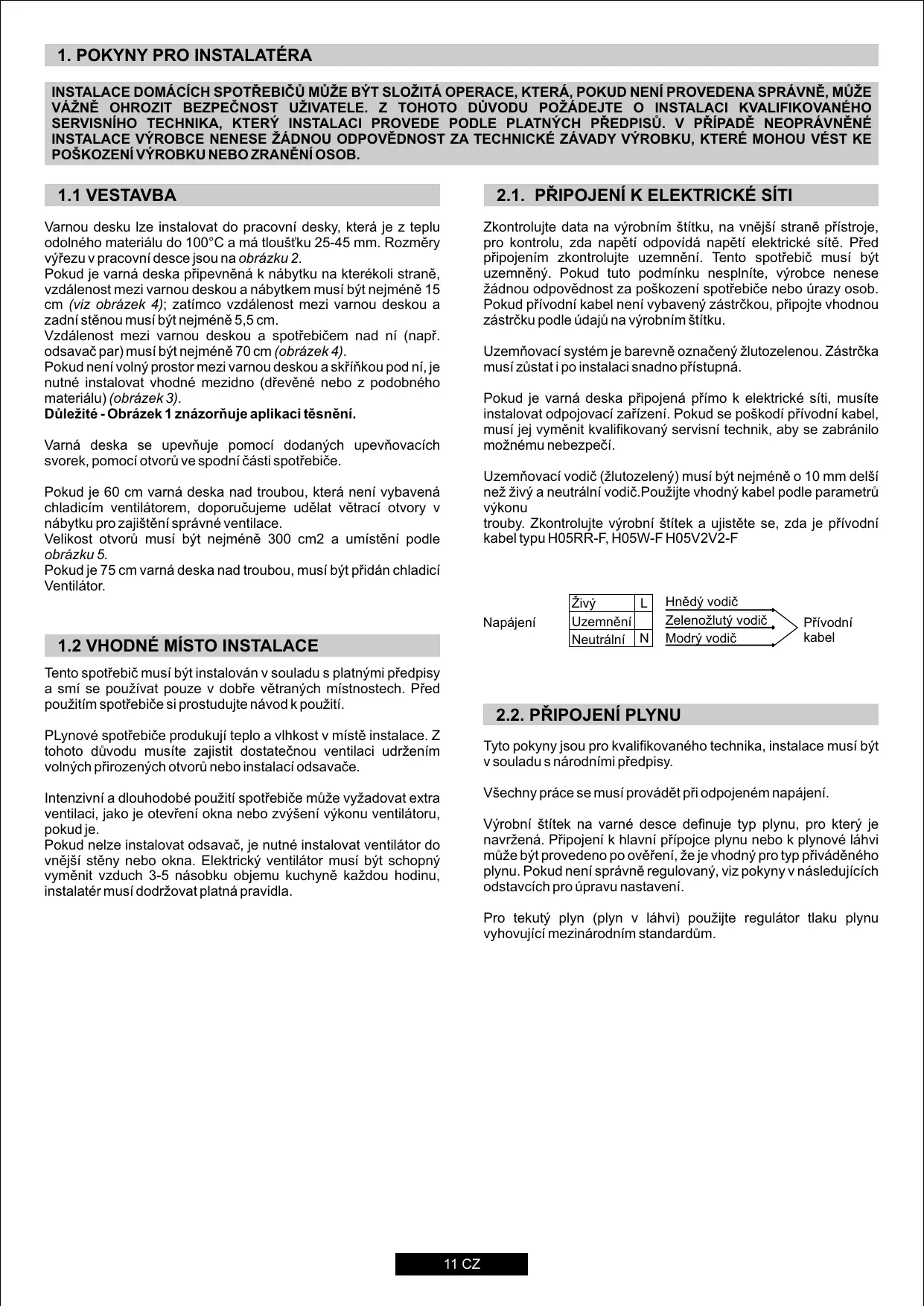

Varnou desku lze instalovat do pracovni desky, ktera je z teplu odolného materialu do 100^ a ma tloustku 25-45 mm. Rozměry vyřezu v pracovni desce jsou na obrázku 2.

Pokud je varná deska pripevné n k nabytku na kterékoli strane, vzdalenost mezi varnou deskou a nabytkem musi byt nejmné 15 cm (viz obrázek 4); zatímco vzdalenost mezi varnou deskou a zadní stěnou musi byt nejmné 5,5 cm.

Vzdalenost mezi varnou deskou a spotbrebičem nad ni (napr. odsavač par) musi býtnejměne 70 cm (obrázek 4).

Pokud neni volny prostor mezi varnou deskou a skriñkou pod ni, je nutné instalovat vchodné mezidno (d'revené nebo z podobného materialú) (obrázek 3).

Duležite - Obrázek 1 znázorůje aplikaci těsněné.

Varna deska se upevnije pomoci dodanjch upevnovacich svorek, pomoci otvoru ve spodni casti spotbreiace.

Pokud je 60 cm varná deska nad troubou, ktera není vybavená chladicim ventilátorem, doporučujeme udělat větraci otvory v nábytku pro zajistěné správné ventilace.

Velikost otvoru musi byt nejmene 300 cm2 a umisteni podle obrazku 5.

Pokud je 75 cm varná deska nad troubou, musí být pridán chladici Ventilátor.

Tento spotbrebič musi být instalován v souladu s platnámími predpisy a smí se používat pouze v dobre větranych mîstnostech. Pred použitím spotbrebiče si prostudujte navod k použiti.

PLynové spotřebríče produktuji teplo a vlhkost v mistě instalace. Z tohoto důvodu musité zajistit dostatečnou ventilaci udržením volních prirozeních otvorů nebo instalací odsavace.

Intenzivná a dlouhodobé použití spotřebiče může vyžadovat extra ventilaci, jak je otevřeni okna nebo zvyšeni vykonu ventilátoru,Pokud je.

Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do vějěsī stěny nebo okna. Elektrický ventilátor musí být schopné vyměnit vžduch 3-5 násobku objemu kuchyně každou hodinu, instalatér musí dodržovat platné pravidla.

2.1. PRIPOJENI K ELEKTRICKÉ SITI

Zkontrolujte data na vyrobním štītu, na vnějsí straně prístroje, pro kontrolu, zda napěti odpovídá napěti elektrické sítě. Před prípojením zkontrolujte uzemnéni. Tento spotřebic musí byt uzemnény. Pokud tuto podmínku nesplnité, vyrobce nenese zhádnou odpovědnost za poškození spotřebiece nebo úrazy-Speed. Pokud prívodní kabel není vybavený zástrčkou, prípojte vhodnou zástrčku podle udajú na vyrobním štītu.

Uzemnovaci systém je barevně označený Žlutozelenou. Zástrčka musí zústati po instalaci snadno prístupné.

Pokud je varná deska prípojená primo k elektrické siti, musité instalovat odpojovací zařizení. Pokud se poškodi prívodní kabel, musí jej vyměnit kvalifikovaný servisné technik, aby se zabránilo moznému nebezpečí.

Uzemnová vodič (žlutozelený) musí byt nejmnéě o 10 mm delsí než zhivý aneutralní vodič. Použijte vchodné kabel podle parametrů vykonu

trouble. Zkontrolujte vyrobní štětek a ujistěte se, zda je prívodníkabel typu H05RR-F, H05W-F H05V2V2-F

Napájení	Živý	L	Hnédý vodič
	Uzemění		Zelenožlutý vodič
	Neutrální	N	Modrý vodič

2.2. PřIPOJENÍ PLYNU

Tyto pokyny jsou pro kvalifikovaného technika, instalace musí být v souladu s národními prédpisy.

Všechny práce se musí provadět pri odpojeném napájení.

Vyrobní stítek na varné desce definuje typ plynu, pro který je navržéná. Připojeni k hlavní prípojce plynu nebo k plynové láhvi může být provedeno po ověřeni,Že je vchodné pro typ privádeného plynu. Pokud není správně regulovány, viz poukyny v nasledujićích odstavcích pro upravu nastavení.

Pro tekuty plyn (plyn v láhvi) použijte regulátor tlaku plynu vyhovujíci mezinárodním standardům.

Nekteré modely jsou vybavené kónickou prípojkou pro instalace v zemích, kde je tento typ povinný; v obrázku 8 je popsané jak rozeznat ruzné typy spoju (CY = cylindrický, CO = kónický). V každém prípadě, cylindrická Čast prípojení musí byt prípojená k varné desce.

Pokud prípojujete varnou desku k prípojce plynu pomoci ohebné hadice, zajistěte, aby maximálné délka hadice nepřesahovala 2 metry.

Abyste zabrànili moznému nebezpeci, proved'te instalaci v následujícím pořadi (obrázek 6):

1) Podle obrázku sestavte díly v pořadi:

A: 1/2 cylindricky adaptor,
B:1/2 těsnění,
C: 1/2 kónický-cylindrický nebo cylindrickýcylindrický adaptor plynu

2) Utáhněte spoje klestěmi, umistěte trubky do správné pozice.
3) Připevněte díl C k hlavní prípojce plynu pomoci pevné medéné trabky nebo ohebné ocelové trabky.

DULEZITÉ: proved'te konečnou kontrolu těsnosti spojù pomoci roztoku vody a saponátu. Nikdy nepoužívejte plamen. Ták se uistěte, zda ohebná trabka není v kontaktu s pohyblívymi dily skříné (napr. šuplíkem) a není instalovaná v miste, kde se muže poškodit.

Upozorněni: Pokud učitě plyn v okoli spotřebiče, okamžitě vypněte prívod plynu a kontaktujte servisného technika. Nepokoušejte se najitůnik plynu pomoci plamene.

2.3. ZMÉNA VARNÉ DESKY NA JINY DRUH PLYNU

Pro upravu varné desky na jiný typ plynu provedte následujíci kroky:

-sejměte mřížky a hořáky
- vložte klic (7 mm) do podložky hořáku (obrázek 7)
- vyšroubujte trysku a nahradte vchodnou pro daný typ použivaného plynu (viz tabulku typu Plynu)

2.4. NASTAVENÍ MINIMÁLNIHO PLAMENE

Po zapálení hořákù, otočte ovladací knoflikem na minimálné nastavení a poté sejměte ovladací knoflík (múžete jej sejmout jenným potažéním).

Pomoci malého šroubováku nastavte regulačné šroub podle obrázku 9. Otočením šroubu ve směru hodinovych ručíček snížite plamen, otočením proti směru hodinovych ručíček plamen zvětšfte. Pomoci tohoto nastavení nastavte plamen o délce příblízně 3 až 4 a poté nasad'te ovláDACÍ knoflík.

Pokud je dodávaný plyn LPG (plyn v láhvizh) - šroub pro nastavení počatečniho plamene musité otočit ve směru hodinovych ručićek do konce.

Po dokončeni nastaveni plynu nahrad'te vyrobní štǐtek s typem plynu za nový, podle instalovaného Plynu.

3. POUZITI VARNÉ DESKY

Tento spotbrebič se musí používat pouze k učelúm, pro které byl navržený a to pro vařeni v domácnosti. Jakékoli jiné použiti je nesprávné a mûze byt nebezpečné. Vyrobce nenese Žádnou odpovednost za poškozené vyplývajíci z nesprávného použiti tohoto spotbrebiče.

Spotbrebi není urcen pro použití osobami (včetné děti) se sníženymi fyzickými, senzorickými nebo mentalními schopnostmi, nebo bez dostatečných zkušeností a znalostí,Pokud nejsou pod dohledem nebo nebyly poučené osobou odpovědnou za jejich bezpečnost.

Nedovolte dětem hrát sise spotřebicem.

3.1. POUZITI PLYNOVÉHO HORÁKU

K zapálení horákú priložte zdroj otevreného plamene k horákú, stisknéte a otočte knoflíkem ovládání plynu proti směru hodinovych ručíček.

Pokud jste hořák nepoužívali několik dni, préd zapálémí počkejte několik sekund, toto odstrani prítomné vzduch v trubkách.

Pro spotbrebiče s elektrickým zapalováním provedte následujíci kroky:

• stiskněte a otočte knoflík proti směru hodinovych ručíček na symbol zapálení.

• zapalte hořák stisknutím tlacítka jiskřěné.

Pro varné desky vybavené automatickým zapalováním pouze stiskněte a otočte knoflík na symbol zapálení.

Systém zapalováni opakuje jiskřeni, dokud držite stisknutí ovladaci knoflík.

Pokud se horák nezapálí do 5 sekund, otočte knoflík na pozici 0 a postup opakujte.

Pro modely vybavené bezpečnostím ventilem (který vypne prívod plynu v pripadě náhodného zhasnutí plamene) se horák zapaluje podle vyše uvedeného postupu, ale knoflík musité držet stisknutý 6 sekund po zapáléní plamene.

UPOZORNENI:

Před zapnutím varné deský se ujistěte, zda jsou hořáky a včka hořáků správně nasazené.

VŠEOBECNÉ POKNY

Pro nejlepsi vysledky pouzivejte nadobis rovnym dnem, které vyhovují pruměru hořák. TabulkaA.

Tabulka A

Typ hořák		Ø pánev (cm)
A	Pomocné hořák	12 - 18
SR	Pólrychlyn hořák	18 - 24
R	Silné hořák	24 - 26
UR	Ultra silné hořák	24 - 28
QC	Dvouokruhový hořák	24 - 28

Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za okraj dna nádoby. Nepoužívejte nádoby s vypuklým dnem.

UPOZORNÉNÍ: Pokud plamen nečekane zhasne, otočte knoflíkem do pozice vypnuté a nepokousejte se jej zapalovat do 1 minuty.

Pokud se knoflik po letech použití otáčí těžko, je nutné jej namazat.

Tuto Činnost smí provádet pouze kvalifikovany technik.

4. UDRŽBA A CİSTENİ

Prid ciistelnim varne desky se ujistete, zda dostatecnvychladla. Odpojte zastrchu od elektricke zasuvky nebo vypnete jistič.

K Čišěné nepoužívejte drsné, korosivné prostředky, bělidla, nebo kyseliny. Vyhněte se jakýkoli kyselinám (citrónová šťáva, ocet, apod.) Na smaltovaném nebo nerezovém povrchu.

UPOZORNÉNÍ - k Čišěnévi varne desky nepoužívejte parne Čistěč.

Pokud Čisté smaltovaný, lakovaný nebo chromový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel používejte vchodný Čistić prostředek.

Horaky muzete cistit vodou se saponatem. Kobnoveni puvodniho lesku pouzijte cistič na nerezovou ocel. Po ycistěné nechte horaky vysusit a vratte na své mistrigo.

Je dulezité nasadith horaky správně.

Chromové mřížky a hořáky

Chromové mřížky a horáky mají pri použití tendenci ztmavnout. Toto je normálni a neodvratné fenomen, ale nemá vliv na funkčnost varné desky. V pripadě potřeby jsou nahradní díly dostupné v servisiním středisku.

5. SERVIS

Dřive než zavoláte servis, zkontrolujte následujíci:

• je pripojená zástrčka k sítové zásuvce;
• neni problème v prépojce plynu.

Pokud nelze závadu odstranit: vypněte spotřebrč, nedemontujte jej a kontaktujte autorizovné servisní středisko.

6. OCHRANA ZIVOTNIHO PROSTREDA

Tento spotbreic je označený v souladu s Evropskou směrnici 2002/96/EC o likvidaci starych elektrickych a elektonickych spotbreicích (WEEE). Zajistem správné likvidace spotbreic pomáháte chránit préd moznymi negativnémi dopady na zivotné prostředí a lidské zdraví, které muže být ovlivné né nasprávnou likvidací spotbreic.

Symbol na vyrobku označuje, ze tento vyrobek nesmí byt likvidován společné s bězným domovním opypadem. Musité jej odněst na sběrné misto nebo do recyklacniho střediska k recyklaci elektrických a elektronickích zařizení.

Likvidace musi byt provedena v souladu s ohledem naŽivotní prostředí.

Pro podrobnějš informace o likvidaci a recyklaci tohoto spotřebie kontaktujte mistrov, vašeho prodejce nebo recykláční středisko.

Prohlášeni o shode: Tento spotřebič pricházejíci do kontaktu s potravinami vyhovuje predpisüm směrnice EEC 89/109.

CE Spotbrebič vyhovuje Evropské směrnici 73/23/EEC a 89/336/EEC, nahrazenými

2006/95/EC a 2004/108/EC, a následnámzměnám.

Vyrobce nenese Žádnou odpovednost za neprednosti vyplývajici z tisku nebo prekladu v toto námodu. Vyhrazujeme si pravo na změny vyrobku, včetné bodů o spotřebre, bez prědchoziho upozorněni, které nemají vliv na funkčnost nebo bezpečnost vyrobku.

Tabulka 1

Vestavné varné desky
Hořák	1	1	2	3	2
	4 plynové QC / R / SR / AUX	4 plynové UR / R / SR / AUX	5 plynové QC / 2R / SR / AUX	4 plynové QC / R / SR / AUX	5 plynové UR / 2R / SR / AUX
Typ / reference	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Bezpečnostní zařízení	ANO	ANO	ANO	ANO	ANO
Pomocný hořák (A Ø 50 mm)	1	1	1	1	1
Dvouokruhový hořák (QC Ø 135 mm)	1	-	1	1	-
Ultra silné hořák (UR Ø 110 mm)	-	1	-	-	1
Normální hořák (SR Ø 75 mm)	1	1	1	1	1
Silné hořák (R Ø 100 mm)	1	1	2	1	1
Typ plynu/výkon:
Výkon	9.25 kW	8.75 kW	11.75 kW	9.25 kW	11.25 kW
G 20/20 mbar (metan)	881 L/h	833 L/h	1119 L/h	881 L/h	1071 L/h
G 30/28-30 mbar (LPG)	673 g/h	636 g/h	854 g/h	673 g/h	818 g/h
Instalační třída	3	3	3	3	3
Napětí/frekventa V / Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
PřÍkon	15 W	15 W	15 W	15 W	15 W
Elektrické zapalování	ANO	ANO	ANO	ANO	ANO
Rozměry spotřebiče	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Tento spotbrebič je navržený pro nekomerčné použití v domácnosti.

Vyrobce nezodpoveda za nepresnosti obsazené v teo pifrucce vzniklé pri tisku nebo prekladu. Vyhrazujeme se pravo provadet upravy vyrobku podle potreby, aniž by byly dotčeny charakteristiky vztahujicí sé bezpečnosti nebo provozu.
