NAVODILA ZA UPORABO OV 1800 DOMETIC
Instalacija, Uporaba, Vzdrževanje......185
Pred pričetkom uporabe aparata natančno preberite ta priročnik z navodili, shranite ga, in v primeru oddaje aparata drugemu uporabniku, slednjemu izročite tudi ta navodila.
Kazalo
1 Obrazložitev simbolov ....186
2 Splošni varnostni napotki....186
3 Oprema....187
4 Predvidena uporaba ....187
5 Namestitev ....188
5.1 Vgradna odprtina 188
5.2 Priključitev plina....189
5.3 Električna priključitev....190
5.4 Pritrditev....190
6 Tehnični opis....191
6.1 Komandna plošča....191
6.2 Gorilniki 192
7 Uporaba....193
7.1 Dodatni previdnostni ukrepi....193
7.2 Pečica....194
7.3 Žar (če je vgrajen)....196
7.4 Vizualni nadzor plamena....197
7.5 Pripomočki....197
7.6 Plinska jeklenka 198
8 Čiščenje in vzdrževanje....199
8.1 Čiščenje aparata ....199
8.2 Zamenjava šob....200
9 Garancija 200
1 Obrazložitev simbolov
POZOR!
Varnostno opozorilo: neupoštevanje tega opozorila lahko ima resne posledice, tudi smrtne.
POMEMBNO!
Neupoštevanje te opombe lahko ima za posledico materialno škodo in poslabšanje delovanja izdelka.
OPOMBA
Način poseganja: ta simbol uporabnika obvešča, de je potreben poseg. Potrebni načini poseganja bodo postopoma opisani v nadaljevanju.
Slika 1 5, stran 3: ti podatki se nanašajo na element, ki je prikazan na sliki, v tem primeru na "postavko 5 na sliki 1 na strani 3".
2 Splošni varnostni napotki
Proizvajalec ne prevzema nobene odgovornosti za škodo v naslednjih primerih:
- škode na izdelku zaradi neprimerne uporabe
- spreminjanja izdelka brez izrecnega dovoljenja proizvajalca
- uporabe izdelka za druge namene, drugačne od opisanih v priročniku z navodili
- neustrezne namestitve in/ali priključitve
• To opozorilo je nameščeno na aparatu.
- Ta aparat je treba priključiti v skladu z veljavnimi predpisi in uporabljati zgolj v dobro zračenem prostoru.
Aparat uporabljajte skladno s predvideno uporabo.
3 Oprema

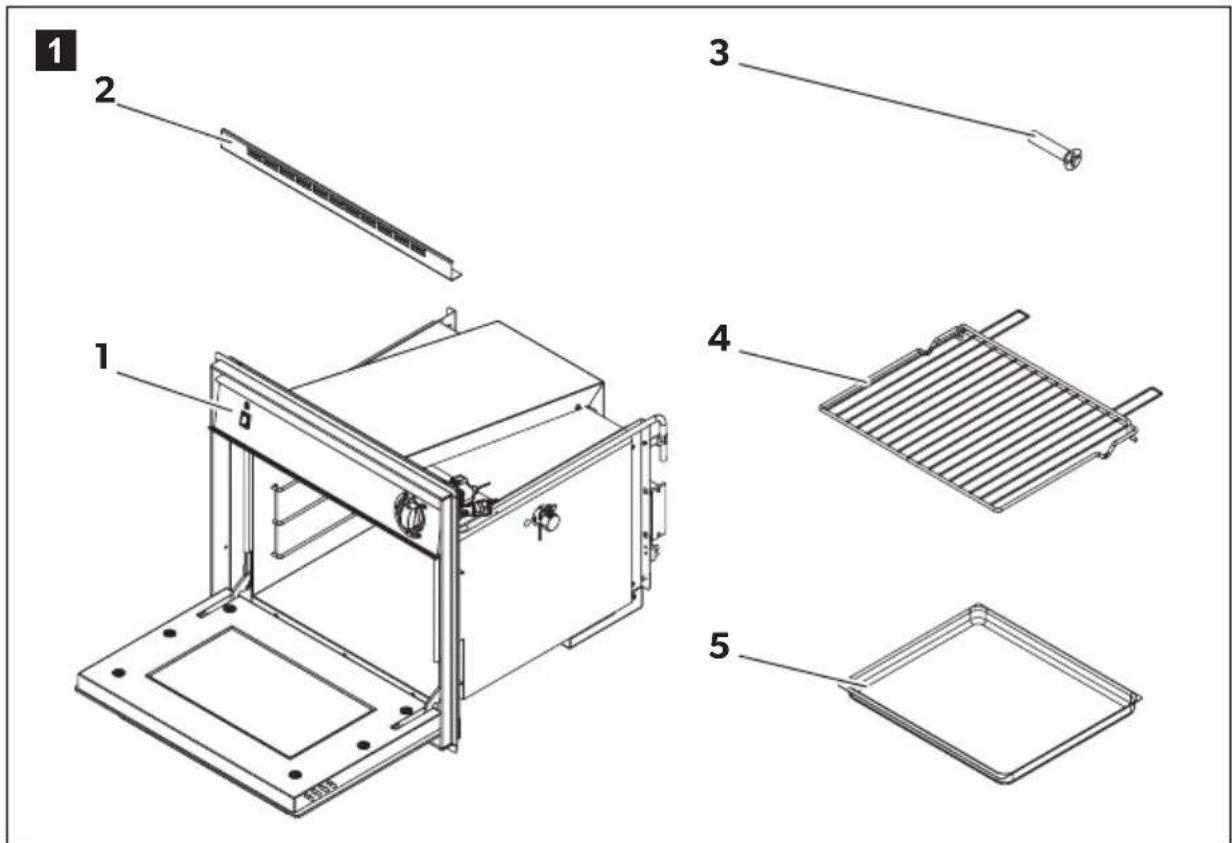

| Sklic na Sliko 1, stran 2 | Količina Naziv |
| 11 Pečica | |
| 21 Zgornja plošča (OVG340l) | |
| 31 Vrečka s pritrdilnimi vijaki | |
| 41 Pladenj | |
| 51 Rešetka | |
| 1 Priročnik z navodili |
4 Predvidena uporaba
POZOR!
Aparat lahko uporabljate samo za pripravo jedi. Kakršna koli drugačna uporaba se smatra za napačno in zato nevarno. Proizvajalec ni odgovoren za materialno in osebno škodo, nastalo zaradi neprimerne, napačne ali neodgovorne uporabe aparata.
5 Namestitev
POZOR!
Pred namestitvijo preverite, da so pogoji lokalnega omrežja (vrsta in tlak plina) ter nastavljeno stanje aparata združljivi.
Stanje nastavitev tega aparata je navedeno na etiketi (ali na tablici s podatki).
Ta aparat ni priključen na napravo za odvajanja produktov zgorevanja. Slednja mora biti montirana in priključena skladno z veljavnimi predpisi za montažo. Posebno pozornost je potrebno nameniti uporabi ukrepov za prezračevanje.
5.1 Vgradna odprtina
POZOR!
Aparat se mora nahajati stran od gorljivih snovi.
Ta aparat je razvrščen v RAZRED 3: APARAT ZA VGRADNJO V KUHINJSKO OMARICO ALI DELOVNO POVRŠINO.
Najmanjše razdalje od sten
Razdalja Položaj
150 mm Od zgornjega roba vrat do zgornje vodoravne stene.
30 mm Od stranskega roba vrat do bližnje stranske stene.
Dimenzije vgradne odprtine
Glede na model, v omarici pripravite odprtino, kot je prikazano na Sliki 2, stran 3.
Omarica mora biti izdelana pravokotno z vodoravno delovno površino in sprednjim delom pohištva.
Vgradna odprtina v pohištvu mora biti pravokotna. V primeru, da ima pohištvo odprtine za zračenje, preprečite, da bi vanje vstopali gorljivi materiali.
5.2 Priključitev plina
POZOR!
Preverite te podatke, preden na aparat priključite jeklenko. Regulatorji tlaka, ki jih namestimo med jeklenko in aparatom morajo biti v skladu z razredi, navedenimi v spodnji tabeli.
Ta aparat lahko deluje z naslednjimi vrstami plina in ustreznimi tlaki, ki so navedeni v naslednji tabeli. Razred (ali razredi), po katerem je bil umerjen aparat, je naveden na identifikacijski etiketi, prilepljeni na aparat.
Med montažo in priključitvijo se dovodne plinske cevi aparata ne sme zvijati, vleči ali drugače obremenjevati.
Povezava plinske napeljave v napravo mora biti izvedena s togo kovinsko cevjo in s tesnilnimi spojkami.
Možna je tudi uporaba gibke cevi, ki pa mora biti:
• Vedno dostopna za pregled.
- Zaščitena pred možnimi stiki z vročimi deli naprave (kot je del naprave pod gorilniki).
- Zaščitena pred vsakovrstnimi obremenitvami (zvijanjem, vlečenjem, stiskanjem, ...).
- Zaščitena pred premičnim deli pohistva (npr. predali).
• Dolžine največ 1,5 m.
- Zamenjana pred datumom konca uporabnosti.
Ko je naprava priključena, preverite tesnjenje plinskega obtoka s tekočino za iskanje morebitnih uhajanj, ki ni jedka. Ne uporabljajte milne raztopine. NE UPORABLJAJTE ODPRTIH PLAMENOV.
5.3 Električna priključitev
POZOR!
To napravo lahko priključite na generator moči 12 V = Če uporabite kabel preseka 2 x 0,5 mm², ta ne sme biti daljši kot 2 m. Pazite na pravilno povezavo polov.
POZOR!
Naprave v nobenem primeru ne smete priključiti na omrežno napetost (230 V\~), to bi povzročilo dokončno uničenje sestavnih delov in bi pomenilo nevarnost za uporabnika.
Za povezavo aparata uporabite dvožilni vodnik in ga povežite s spojnim blokom, označenem z »+12 V---» na zadnji strani aparata. Rdeča sponka je pozitiven pol in črna sponka je negativi pol.
5.4 Pritrditev
POZOR!
Aparat mora biti pritrjen v omarico z vijaki, kot je prikazano na Sliki 4, stran 5.
6 Tehnični opis
6.1 Komandna plošča
V naslednji tabeli so navedeni vsi gumbi in simboli, ki se nahajajo na aparatu.
OPOMBA
Gumbi in simboli se lahko razlikujejo glede na model aparata.
Sklic na
Sliko 5, stran 6
Simbol Opis
1 Plin zaprt.
2
Prikazuje vrtljivi gumb za nastavitev pečice.
3
Prikazuje vrtljivi gumb za nastavitev žara.
4 Nastavitev najmanjšega plamena.
5 Nastavitev največjega plamen,
6 Gumb za vklop svetilke v pečici.
7 2 - 4 - 6 Temperatura pečice
6.2 Gorilniki
| MODEL | TOPLOTNA MOČ | |||
| ŽAR PEČICA | ||||
| kW g/h kW g/h | ||||
| OVG340I | 1,6 115 1,1 | 80 | ||
| OV1800 | --1,180 | |||
| OVN1800I | --1,180 | |||
7 Uporaba
7.1 Dodatni previdnostni ukrepi
POZOR!
Aparat lahko uporabljajo samo odrasle in odgovorne osebe. Med in takoj po uporabi, so lahko dostopni deli pečice vroči; ne dotikajte se jih in pazite, da niso v bližini otroci. Po končanem kuhanju se prepričajte, da ste vrtljivi/e gumb/e zopet postavili v zaprti položaj. Po uporabi zaprite glavno dovodno plinsko pipo.
POZOR!
Ta naprava ni namenjena za uporabo osebam (vključno z otroci) z zmanjšanimi psihičnimi ali motoričnimi sposobnostmi, ali osebam s pomanjkljivimi izkušnjami in poznavanjem, razen će so glede uporabe naprave pod nadzorom in navodili osebe, ki je odgovorna za njihovo varnost. Otroke je potrebno nadzirati in zagotoviti, da se z aparatom ne igrajo.
Uporaba plinske kuhalne naprave v prostoru, kjer je nameščena, proizvaja toploto in vlažnost. Zagotovite dobro prezračevanje kuhinje: imejte odprte odprtine za naravno zračenje ali vgradite napravo za prisilno zračenje (napa s prisilnim odvajanjem zraka).
Intenzivna in dolgotrajna uporaba aparata lahko zahteva dodatno zračenje, na primer odpiranje okna ali bolj učinkovito zračenje, na primer tako, da povečamo moč delovanja nape za prisilno zračenje.
POZOR!
Neustrezno prezračevanje lahko pomeni tveganje za poškodovanje upravljavca.
POMEMBNO!
Pred prvim kuhanjem jedi tako pečico, kot tudi žar vklopite na največjo moč in ju tako pustite nekaj časa. Pečico najmanj 30 minut in žar 15-20 minut.
7.2 Pečica
POZOR!
Vžig gorilnika je treba opraviti samo z povsem odprtimi vrati.
V notranjosti pečice mora biti rešetke, ponev ali pladenj za prestrezanje masti z žara postavljeni na tak način, da ne pridejo v neposredni stik s plamenom.
Če plamen gorilnika po nesreči ugasne, obrnite vrtljivi gumb za plin v zaprti položaj in počakajte eno minuto pred ponovnim prižiganjem.
Elektronski vžig pečice
Za vzpostavitev plamena pritisnite do konca vrtljivi gumb za upravljanje ter ga obrnite iz položaja najmanjšega plamena na največji plamen (Slika 5, stran 6).
▶ Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.
POZOR!
• gorilnik prižgite ročno;
• preverite, če je plin v jeklenki.
Če aparat nikakor ne deluje, zaprite dovodno plinsko pipo in se obrnite na prodajalca.
Ročni vžig pečice
Ročno prižiganje uporabimo, kadar naprava nima elektronskega prižiganja ali v primeru okvare le te.
Za vzpostavitev plamena pritisnite do konca vrtljivi gumb za upravljanje ter ga obrnite iz položaja najmanjšega plamena na največji plamen (Slika 5, stran 6).
Istočasno prižgite gorilnik z vžigalico ali vžigalnikom za plin.
Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.
POZOR!
• preverite, če je plin v jeklenki.
Če aparat nikakor ne deluje, zaprite dovodno plinsko pipo in se obrnite na prodajalca.
Reguliranje plamena pečice
Za reguliranje plamena obrnite vrtljivi gumb v želeni položaj (Slika 5, stran 6).
| OVG340I | ||
| Položaj | ||
| Temperatura 120 °C 240 °C | ||
| OV1800 - OVN1800I | |
| Položaj 246 | |
| Temperatura 150 °C 200 °C 240 °C | |
OPOMBA
Takoj po vžigu ostane plamen gorilnika v pečici na največji zmogljivosti v vseh položajih vrtljivega gumba in se samodejno zmanjša na najmanjšo zmogljivost, ko je v pečici dosežena temperatura, ki ste jo nastavili.
7.3 Žar (če je vgrajen)
POZOR!
Vžig gorilnika je treba opraviti samo z povsem odprtimi vrati.
Če se gorilnik ne vžge takoj, spustite vrtljivi gumb in ponovite postopek po najmanj 10-ih sekundah.
Žara nikoli ne uporabljajte dlje kot 25 minut. Žara se ne sme uporabljati namesto pečice.
Če plamen gorilnika po nesreči ugasne, obrnite vrtljivi gumb za plin v zaprti položaj in počakajte eno minuto pred ponovnim prižiganjem.
Ob uporabi žara so dostopni deli lahko zelo vroči, pazite, da niso v bližini otroci.
Elektronski vžig žara
Da bi dobili plamen, do dna pritisnite vrtljivi gumb za reguliranje in ga obrnite v položaj »žar« (Slika 5, stran 6).
Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.
POZOR!
• gorilnik prižgite ročno;
• preverite, če je plin v jeklenki.
Če aparat nikakor ne deluje, zaprite dovodno plinsko pipo in se obrnite na prodajalca.
Ročni vžig žara
Ročno prižiganje uporabimo, kadar naprava nima elektronskega prižiganja ali v primeru okvare le te.
Da bi dobili plamen, do dna pritisnite vrtljivi gumb za reguliranje in ga obrnite v položaj »žar« (Slika 5, stran 6).
Istočasno prižgite gorilnik z vžigalico ali vžigalnikom za plin.
Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.
POZOR!
• preverite, če je plin v jeklenki.
Če aparat nikakor ne deluje, zaprite dovodno plinsko pipo in se obrnite na prodajalca.
Reguliranje plamena žara
Je potrebno žar uporabljati samo z nominalno toplotno močjo.
Odvisno od vrste plina ima plamen lahko naslednji videz:
- Propan (G31): vrh plamena je znotraj moder in zunaj svetel.
- Butan (G30): ob vžigu gorilnika ima plamen rahlo rumene konice, ki postanejo močnejše s postopnim segrevanjem gorilnika.
7.5 Pripomočki
Rešetka in ponev sta opremljeni z zaporo, ki preprečuje nenameren padec (slika 6, stran 7).
Zapori sta pravilno vstavljeni tako, da sta obrnjeni navzgor in prooti notranjosti aparata.
Za izvzem rahlo dvignite prednjo stran rešetke ali ponve.
7.6 Plinska jeklenka
POZOR!
Uporaba drugačne vrste plina in/ali z drugačnim tlakom kot je predpisal proizvajalec, lahko povzroči nepravilne pogoje delovanja aparata. V takem primeru proizvajalec odklanja vsako odgovornost, ki bi izhajala iz napačne uporabe aparata.
Plinske jeklenke, ki jih lahko uporabite, so tiste, ki so najbolj pogoste v državi, v kateri uporabljate aparat. Plin, ki ga morate uporabiti je jasno naveden na zunanji strani embalaže in na neizbrisljivi etiketi na zadnji strani aparata. V vsakem primeru upoštevajte naslednja navodila: Plinska jeklenka mora biti nameščena v za to primeren prostor v pokončnem položaju in opremljena z ventilom in regulatorjem tlaka, dostop do nje pa ne sme biti oviran. Zamenjavo jeklenke mora biti moč opraviti z lahkoto in brez ovir.
Zamenjava plinske jeklenke
Zaprite pipe na napravi.
▶ Prepričajte se, da v bližini ni nobenih odprtih plamenov.
Zaprite ventil plinske jeklenke, ki jo boste zamenjali.
▶ Odvijte regulator tlaka na prazni jeklenki in jeklenko vzemite iz prostora.
▶ Novo jeklenko vstavite v obratnem vrstnem redu.
Preverite uhajanje plina s tekočino, ki ne povzroča rjavenja.
POZOR!
- Ne uporabljajte milne raztopine.
- Ne uporabljajte odprtih plamenov.
Prižgite gorilnike in preverite, da pravilno delujejo, v nasprotnem primeru pa se obrnite na pooblaščenega serviserja.
PO UPORABI ZAPRITE DOVOD PLINA IZ JEKLENKE.
UHAJANJE PLINA
Svetujemo vam, da uporabljate elektronski detektor za prepoznavanje uhajanja plina.
Če zaznate vonj po plinu:
Odprite okna, vse osebe pa naj nemudoma zapustijo prikolico, bivalni avto itd.
Ne dotikajte se električnih stikal, ne prižigajte vžigalic in ne naredite ničesar, kar bi lahko povzročilo, da se plin vname.
▶ Ugasnite vsak prosto goreči plamen.
Zaprite ventil jeklenke ali rezervoar plina, ne odpirajte ventila dokler ne poiščete in odstranite vzrok uhajanja plina.
▶ Obrnite se na pooblaščenega serviserja.
8 Čiščenje in vzdrževanje
8.1 Čiščenje aparata
POZOR!
Pred pričetkom čiščenja ugasnite napravo, izključite jo iz električnega omrežja in počakajte, da se ohladi.
POMEMBNO!
Vroče površine se v stiku s hladno vodo ali vlažno krpo lahko poškodujejo.
Ne uporabljajte grobih izdelkov in izdelkov, ki povzročajo rjavenje, izdelkov na osnovi klora, jeklene slame ali volne.
Za čiščenje steklenih vrat na pečici ne uporabljajte grobih materialov ali kovinskih strgal, saj lahko opraskajo površino in povzročijo, da se steklo zdrobi.
Za čiščenje naprave ne uporabljajte parnih čistilnikov.
Očistite z vodo in milom ali nevtralnim detergentom, splaknite in posušite. Predvsem odstranite ostanke olja in maščob.
8.2 Zamenjava šob
POZOR!
To dejanje mora opraviti pooblaščena oseba. Po tovrstnem posegu se zavrača vsaka odgovornost, ki izhaja iz samega posega.
Odstranitev in pritrditev šob je potrebno izvesti tako, da pri tem blokiramo (s pomočjo orodja) dovod šob (Slika 7, stran 7).
GORILNIK ∅ ŠOBE (mm) ŠT. ODTISA
ŽAR 0,64 64
PEČICA 0,52 52
9 Garancija
Veljajo zakonsko določeni pogoji garancije. Če bi se izdelek izkazal za pomanjkljivega, vas prosimo, da se obrnete na izpostavo proizvajalca v vaši državi (naslov se nahaja na zadnji strani priročnika z navodili) ali na specializiranega prodajalca.
Za popravila in uveljavljanje garancijskih pogojev morate predložiti naslednjo dokumentacijo:
- kopijo računa z datumom nakupa izdelka;
- razlog za reklamacijo ali opis okvare.
