Znamka	Amica
Model	EC 744 100 E
Tip izdelka	Vgradna keramična kuhalna plošča
Dimenzije (Š x G x V)	592 x 522 x 48 mm
Neto teža	7,8 kg
Napajanje	230 V ~ 50 Hz
Največja moč	6,8 kW
Število kuhalnih mest	4
Vrste kuhalnih mest	Običajni radianti ali HiLight (odvisno od različice)
Premeri kuhalnih mest	1 x Ø210, 1 x Ø180, 2 x Ø145 (ali različica z dvojnimi kuhalnimi mesti)
Indikator preostale toplote	Da, 4 indikatorji (en za vsako kuhalno mesto)
Material plošče	Keramika
Namestitev	Vgradna
Mere vgradnje	560 x 490 mm (približno)
Debelina delovne plošče	28 do 40 mm
Prostor pod ploščo	Najmanj 80 mm
Povezava s krmilno ploščo	S kabli z barvno kodiranimi vtičnicami
Čiščenje	Mehka krpa, strgalo za trdovratne madeže, poseben izdelek za keramične plošče
Varnost	Indikator preostale toplote; navodila: obvezno nadzor, nevarnost opeklin
Norme	Direktive EU 2014/35/EU, 2014/30/EU, 2009/125/EU
Varstvo okolja	Reciklabilno; ne odlagajte med gospodinjske odpadke

Pogosto zastavljena vprašanja - EC 744 100 E AMICA

Kako namestiti kuhalno ploščo Amica EC 744 100 E?

Namestitev mora opraviti usposobljen strokovnjak. Plošča se vgradi v delovno ploščo debeline 28 do 40 mm z odprtino 560 x 490 mm. Pod ploščo pustite vsaj 80 mm prostega prostora za prezračevanje. Pred vgradnjo pritrdite priloženo tesnilo pod ploščo, nato privijte pritrdilne sponke. Povežite barvno kodirane kable s pripadajočimi konektorji na krmilni plošči ali pečici.

Katere vrste posode uporabiti na tej keramični plošči?

Uporabite posodo z ravnim in debelim dnom, katere premer ustreza premeru kuhalnega mesta. Dna morajo biti čista in suha. Izogibajte se aluminijasti, plastični ali posodi z grobim dnom, ki bi lahko opraskala ploščo. Priporočljiva je posoda s pokrovom za prihranek energije.

Kako očistiti trdovratne madeže na plošči?

Ploščo očistite po vsaki uporabi, najbolje še toplo. Za trdovratne madeže uporabite posebno strgalo za keramične plošče tako, da rezilo nagnete pod kotom 45°. Nato obrišite z mehko krpo in ustreznim čistilom. V primeru ostankov sladkorja jih takoj odstranite, tudi če je vroče, saj lahko nepopravljivo poškodujejo ploščo.

Kaj storiti v primeru razpoke ali globoke praske na plošči?

Če opazite razpoko ali globoko prasko, takoj izključite napravo iz električnega omrežja in kontaktirajte službo za pomoč strankam. Ne uporabljajte več plošče, saj obstaja nevarnost električnega udara. Površinske praske ne vplivajo na varnost, so pa estetske narave.

Kako deluje indikator preostale toplote?

Vsako kuhalno mesto je opremljeno s svetlobnim indikatorjem, ki se vklopi, ko temperatura kuhalnega mesta preseže 50°C. Tudi po izklopu ostane kuhalno mesto vroče. Indikator omogoča ponovno uporabo nabrane toplote za pogrevanje jedi ali ohranjanje toplega ter preprečuje nenamerne opekline.

Ali lahko uporabim aluminijasto ali plastično posodo?

Ne, strogo odsvetujemo uporabo aluminijaste posode, aluminijaste folije ali plastične posode na keramični plošči. Lahko se stopijo, deformirajo ali poškodujejo površino. Uporabljajte samo združljivo posodo (nerjaveče jeklo, emajlirana litina itd.).

Katera so pomembna varnostna navodila?

Nikoli ne puščajte plošče brez nadzora med kuhanjem, še posebej z oljem ali maščobo (nevarnost požara). Za gašenje požara ne uporabljajte vode: pokrijte s pokrovom ali protipožarno odejo. Na ploščo ne postavljajte predmetov in otroke držite stran. V primeru poškodbe izključite napravo.

Kako prihraniti energijo s to kuhalno ploščo?

Uporabite posodo z ravnim dnom, katere premer natančno ustreza kuhalnemu mestu. Pokrijte posodo, da zmanjšate izgubo toplote. Izkoristite preostalo toploto tako, da kuhalno mesto izklopite nekaj minut pred koncem kuhanja. Redno čistite ploščo za boljši prenos toplote.

Kaj storiti, če kuhalno mesto ne greje?

Najprej preverite, ali je plošča pravilno napajana in ali je priključni kabel dobro priključen. Prepričajte se, da je kuhalno mesto vklopljeno prek krmilne plošče. Če težava vztraja, kontaktirajte usposobljenega tehnika ali službo za pomoč strankam. Ne poskušajte sami popraviti.

Kako povezati ploščo s pečico ali krmilno ploščo?

Povezava poteka s sklopom kablov z barvnimi vtičnicami (bela, zelena, modra, črna, rumena). Vsako vtičnico priključite v priključek iste barve na krmilni plošči ali pečici. To operacijo mora opraviti usposobljen električar za zagotovitev varnosti.

NAVODILA ZA UPORABO EC 744 100 E AMICA

nepravilno pravilno nepravilno

3. Pokazatelj preostale topline

Plošča je pojem izjemne enostavnosti uporabe in visoke učinkovitost. Ko enkrat preberete navodila, delo s ploščo ne bo problem.

Vsaka plošča, ki zapusti proizvodni obrat, je pred pakiranjem na kontrolnih mestih temeljito preverjena z vidika varnosti in funkcionalnosti.

Prosimo, da pred začetkom uporabe naprave pozorno preberite navodila za uporabo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo.

Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki. Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

Pozor!

Napravo začnite uporabljati šele, ko preberete ta navodila in jih popolnoma razumete.

Naprava je zasnovana izključno kot naprava za kuhanje. Vsaka druga vrsta uporabe (npr. za ogrevanje prostorov) je neskladna z njeno namembnostjo in je lahko nevarna.

Proizvajalec si pridržuje pravico uvedbe sprememb, ki nimajo vpliva na delovanje naprave.

Temeljne informacije....52

Varnostna navodila....53

Sistem funkcionalnih skupin....55

Tehnični podatki....56

Inštalacija....59

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/ES,
  • direktive o elektromagnetni združljivosti 2014/30/ES,
• direktive o okoljsko primerní zasnovi 2009/125/ES,

zato je bil ta izdelek označen CE in je bila zanj izstavljena izjava o skladnosti predložena organom nadzora trga.

Opozorilo. Naprava in dostopni deli le-te postanejo tekom uporabe vroči. Posebna pozornost mora biti namenjena možnosti dotika grelnih elementov. Otroci, mlajši od 8 let, se morajo nahajati daleč stran od štedilnika, će niso pod stalnim nadzorom.

To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi in osebe s pomanjkanjem izkušenj in znanj, će se ta uporaba odvija pod nadzorom odgovorne osebe ali skladno z navodilom za uporabo naprave, će za to poskrbi oseba, odgovorna za varnost teh oseb. Bodite posebej pozorni na otroke, da se ne bodo igrali z napravo. Čiščenja in vzdrževalnih opravil ne smejo opravljati otroci, će niso pod nadzorom.

Opozorilo. Segrevanje masti in olja na kuhinjski plošči brez nadzora je lahko nevarno in lahko povzroči požar.

NIKOLI ne skušajte gasiti ognja z vodo; izklopite napravo in nato prekrijte plamen npr. s pokrovko ali negorljivo odejo.

Opozorilo. Nevarnost požara: ne postavljajte stvari na kuhalno površino.

Opozorilo. Če je površina plošče počena, izklopite tok, da preprečite električni udar.

Naprave ne sme upravljati z uporabo zunanje ure ali neodvisnega sistema daljinskega upravljanja.

Za čiščenje plošče se ne sme uporabljajti opreme za čiščenje s paro.

Opozorilo. Proces kuhanja mora biti nadzorovan. Krajši proces kuhanja mora biti ves čas nadzorovan.

Opozorilo. Uporabljajte le prekrivne elemente, ki sprojektirani s strani proizvajalca naprave oziroma takšnih, za katere proizvajalec v navodilih za uporabo potrdi, da so primerni. Uporaba neprimernih prekrivnih elementov lahko povzroči nesrečo.

1 2 3 4 5

1 2 3 4 5

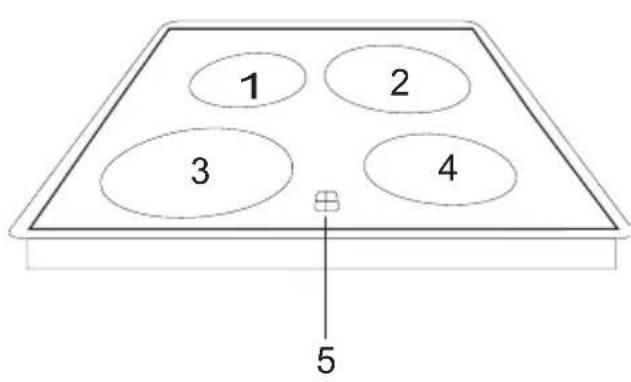

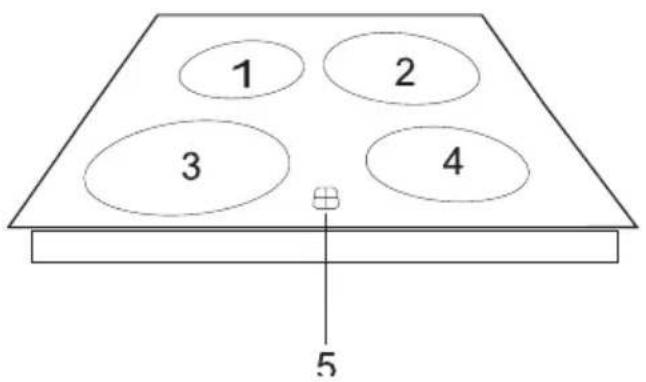

1.4-Grelno polje ∅145 običajno (1200 W) ali HiLight (1200 W)
2-Grelno polje ∅210 običajno (2100 W) ali HiLight (2300 W)
3-GreIno polje ∅180 običajno (1700 W) ali HiLight (1800 W)
5 – indikator preostale toplote

2 3 1 4 5

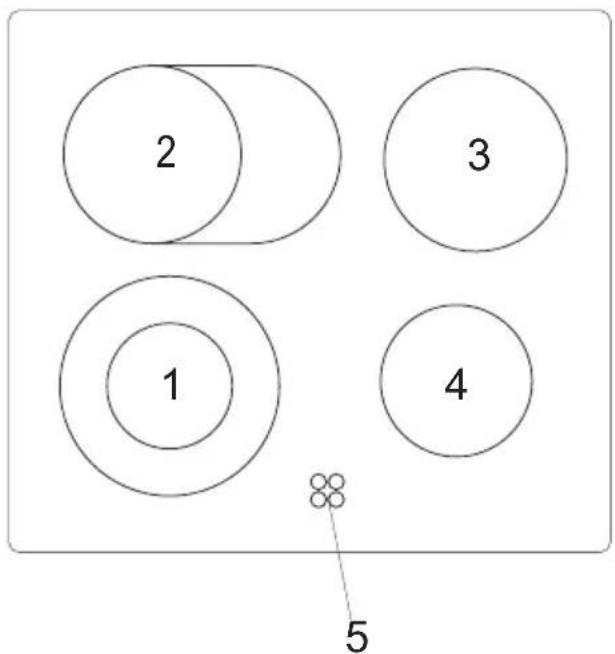

1 – Dvojno grelno polje ∅180 / ∅120 (1700 W)
2 – Dvojno grelno polje ∅145 x 250 (2000 W)
3 – Grelno polje ∅180 zwykle (1800 W)
4 – Grelno polje ∅145 zwykle (1200 W)
5 - indikator preostale toplote

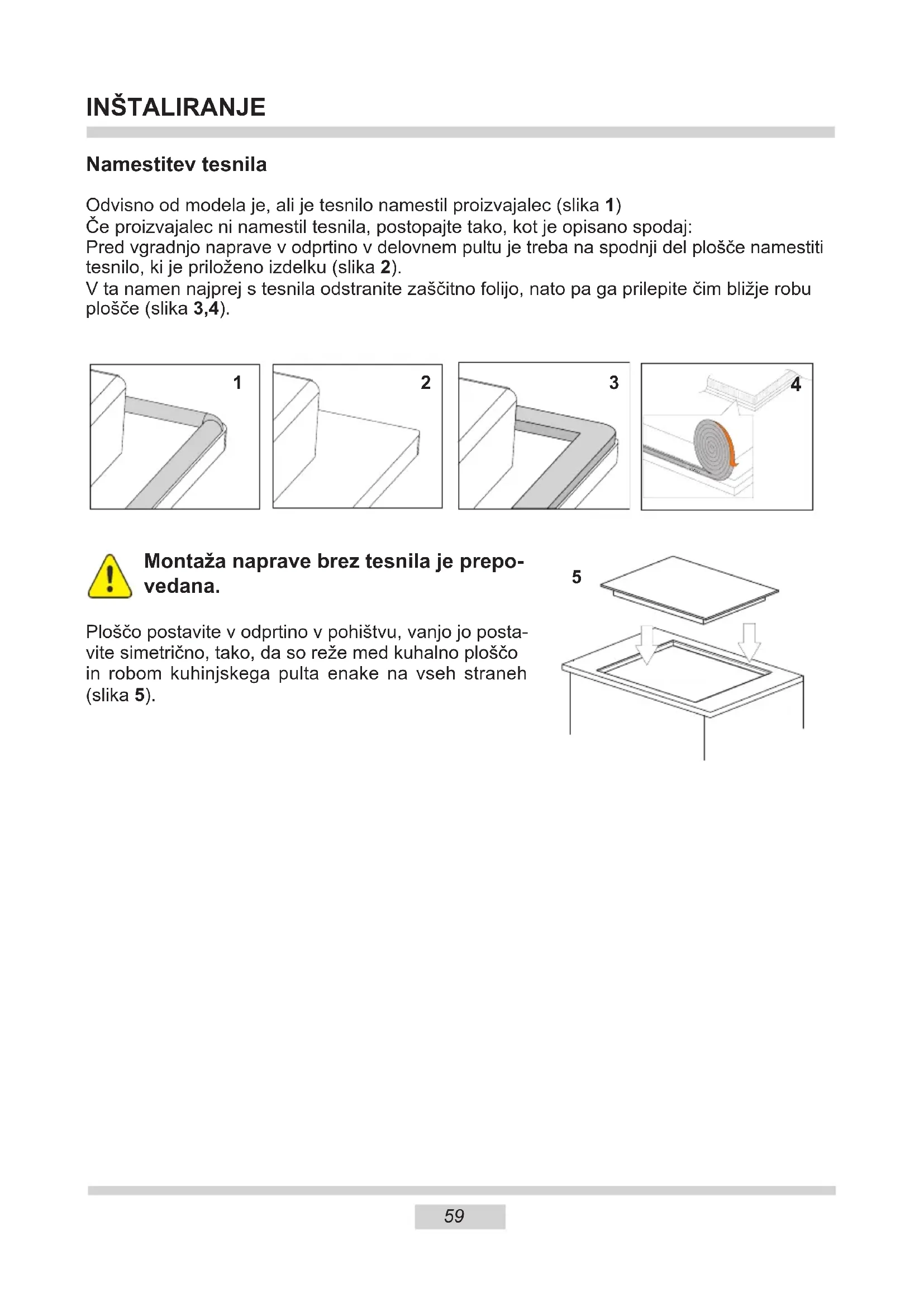

Če proizvajalec ni namestil tesnila, postopajte tako, kot je opisano spodaj:

Pred vgradnjo naprave v odprtino v delovnem pultu je treba na spodnji del plošče namestiti tesnilo, ki je priloženo izdelku (slika 2).

V ta namen najprej s tesnila odstranite zaščitno folijo, nato pa ga prilepite čim bližje robu plošče (slika 3,4).

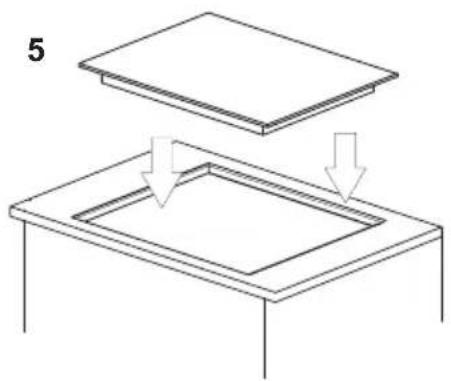

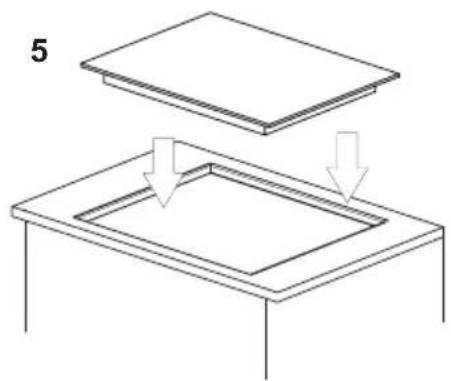

Ploščo postavite v odprtino v pohištvu, vanjo jo postavite simetrično, tako, da so reže med kuhalno ploščo in robom kuhinjskega pulta enake na vseh straneh (slika 5).

Instalacija plošče - nosilec PG4\*

• V primeru pulta debeline 38 mm je treba za montažo plošče uporabiti 4 nosilce “A”. Način montaže je prikazan na sl. 2 in 3. V primeru pulta debeline 28 mm je treba poleg nosilcev “A” dodatno uporabiti 4 lesene kladice dimenzij 15x15x50 mm. Način montaže je prikazan na sl. 4 in 5.
• Preveriti, ali tesnila natančno nalegajo na ploščo.
• Rahlo priviti držaje s spodnje strani plošče.
• Očistite pult, vstavite ploščo v odprtino in jo pritisnite k pultu.
• Namestiti držaje pravokotno glede na robove plošče in priviti.

③

A 1 2 3 4 5

1 – pohištveni pult
2 - vijak
3 – montažni nosilec
4 – grelna plošča
5 – tesnilo plošče

4

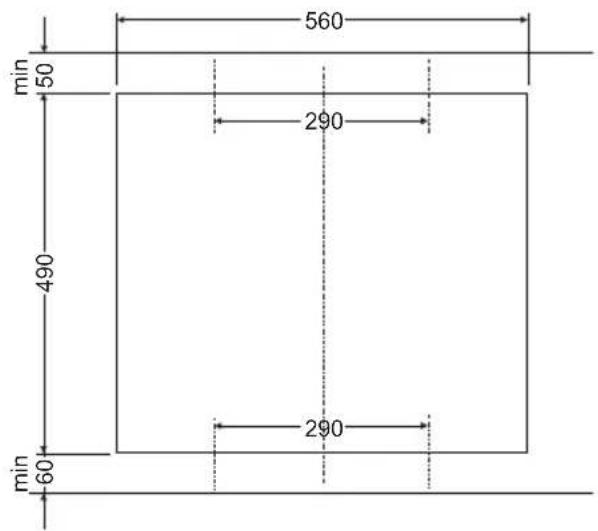

560 min 50 290 490 290 min 60

5

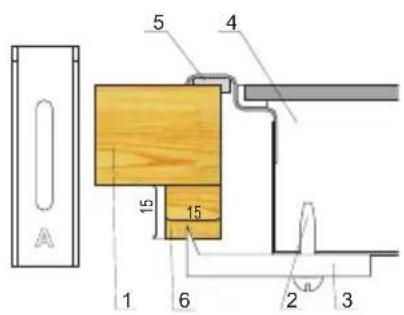

5 4 15 15 1 6 2 3

1 – pohištveni pult
2 - vijak
3 – montažni nosilec
4 – grelna plošča
5 – tesnilo plošče
6 – lesena kladica

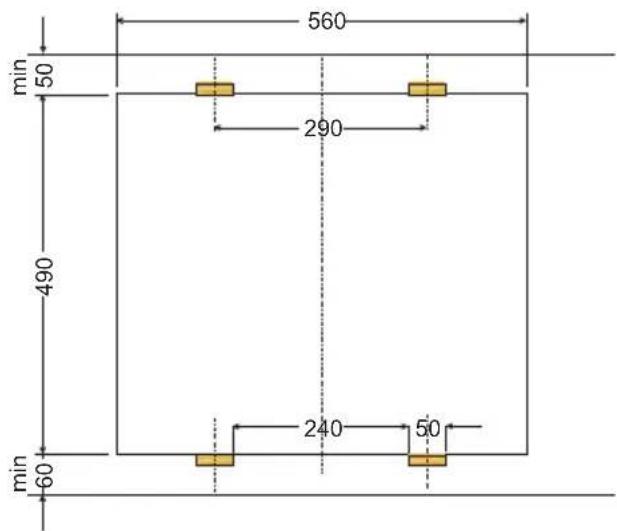

min 50 560 290 490 240 50 min 60

* pri nekaterih modelih je tesnilo prilepljeno na ploščo

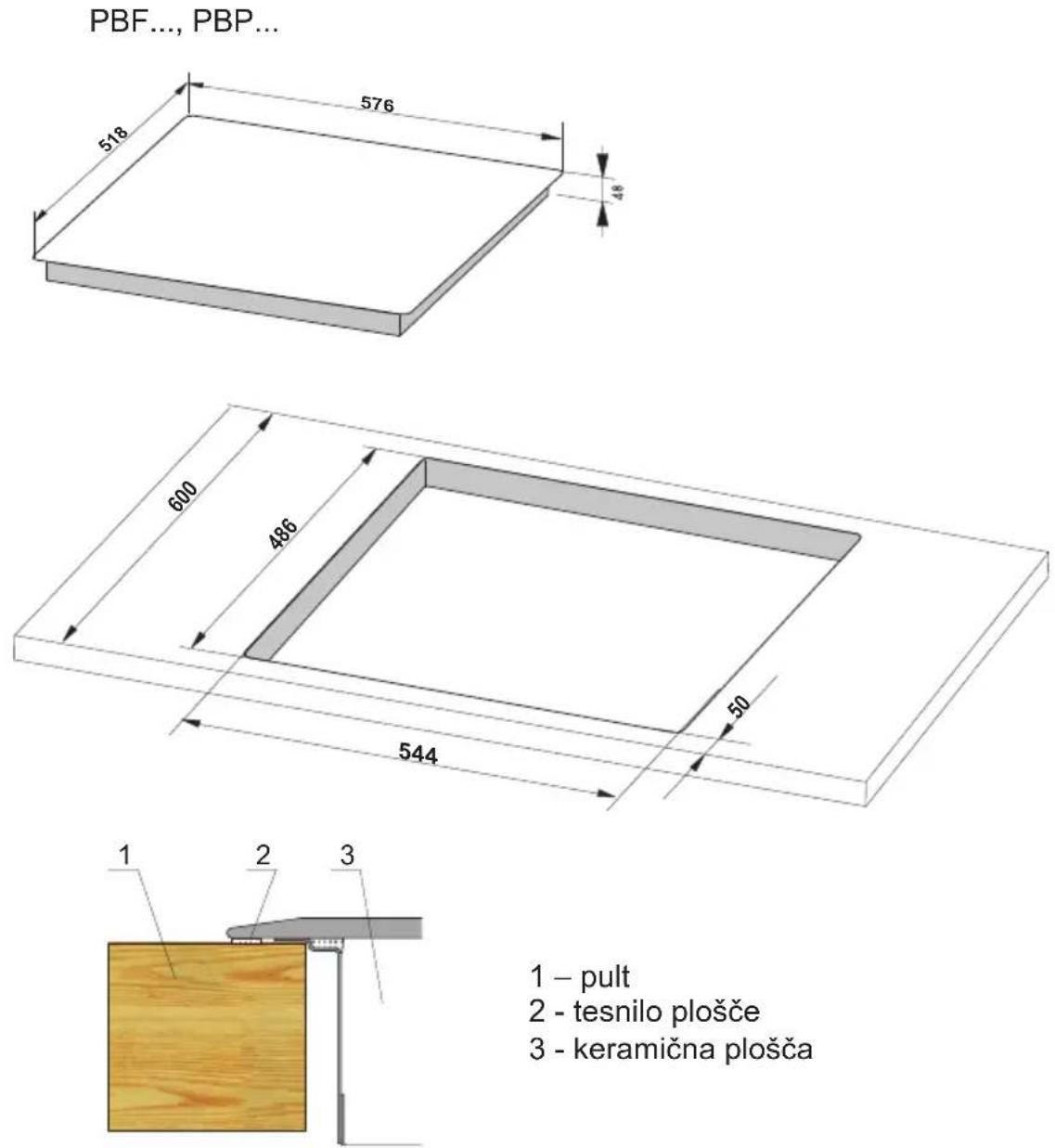

Inštalacija v kuhinjskem pultu PB\*4V\*0...

• Izrežite odprtino v kuhinjskem pultu v skladu z merami, ki so podane na risbi (Risba A).
• Minimalni prostor pod ploščo mora znašati 80 mm.
• Ploščo povežite s kablom v skladu s priloženo shemo.
• Izberite kabel s prerezom, ki ustreza moči plošče (to mora narediti pooblaščeni montažer).
• Preverite, da tesnilo plošče ni poškodovano in je primerno nameščeno*
• Očistite pult, namestite ploščo v odprtino in pritisnite navzdol.

SI. A

1-pult
2 - tesnilo plošče
3 - keramična plošča

Če proizvajalec ni namestil tesnila, postopajte tako, kot je opisano spodaj:

Pred vgradnjo naprave v odprtino v delovnem pultu je treba na spodnji del plošče namestiti tesnilo, ki je priloženo izdelku (slika 2).

V ta namen najprej s tesnila odstranite zaščitno folijo, nato pa ga prilepite čim bližje robu plošče (slika 3,4).

Ploščo postavite v odprtino v pohištvu, vanjo jo postavite simetrično, tako, da so reže med kuhalno ploščo in robom kuhinjskega pulta enake na vseh straneh (slika 5).
