Merk	Amica
Model	EC 744 100 E
Producttype	Inbouw keramische kookplaat
Afmetingen (B x D x H)	592 x 522 x 48 mm
Nettogewicht	7,8 kg
Voeding	230 V ~ 50 Hz
Maximaal vermogen	6,8 kW
Aantal kookzones	4
Types kookzones	Normale radianten of HiLight (afhankelijk van versie)
Diameter kookzones	1 x Ø210, 1 x Ø180, 2 x Ø145 (of versie met dubbele kookzones)
Restwarmte-indicator	Ja, 4 indicatoren (één per kookzone)
Materiaal kookplaat	Vitrokeramisch
Installatie	Inbouw
Inbouwafmetingen	560 x 490 mm (ongeveer)
Dikte werkblad	28 tot 40 mm
Vrije ruimte onder de kookplaat	Minstens 80 mm
Aansluiting op bedieningspaneel	Met kleurgecodeerde stekkerkabels
Reiniging	Zachte doek, schraper voor hardnekkige vlekken, speciaal reinigingsmiddel voor vitrokeramisch
Veiligheid	Restwarmte-indicator; instructies: toezicht verplicht, risico op brandwonden
Normen	EU-richtlijnen 2014/35/EU, 2014/30/EU, 2009/125/EU
Milieubescherming	Recycleerbaar; niet bij het huishoudelijk afval gooien

Veelgestelde vragen - EC 744 100 E AMICA

Hoe installeer ik de kookplaat Amica EC 744 100 E?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. De kookplaat wordt ingebouwd in een werkblad met een dikte van 28 tot 40 mm, met een uitsparing van 560 x 490 mm. Laat minimaal 80 mm vrije ruimte onder de kookplaat voor ventilatie. Bevestig de meegeleverde afdichting onder de kookplaat voordat u deze inbouwt en draai vervolgens de bevestigingsklemmen vast. Sluit de kleurgecodeerde kabels aan op de overeenkomstige connectoren van het bedieningspaneel of de oven.

Welke soorten pannen moet ik gebruiken op deze vitrokeramische kookplaat?

Gebruik pannen met een vlakke en dikke bodem, waarvan de diameter overeenkomt met die van de kookzone. De bodems moeten schoon en droog zijn. Vermijd aluminium, plastic of pannen met een ruwe bodem die de kookplaat kunnen krassen. Pannen met deksel worden aanbevolen om energie te besparen.

Hoe verwijder ik hardnekkige vlekken op de kookplaat?

Reinig de kookplaat na elk gebruik, bij voorkeur terwijl deze nog lauw is. Gebruik voor hardnekkige vlekken een speciale schraper voor vitrokeramisch met het mes in een hoek van 45°. Veeg daarna af met een zachte doek en geschikt reinigingsmiddel. Verwijder suikerresten direct, zelfs als de plaat heet is, omdat deze de plaat onherstelbaar kunnen beschadigen.

Wat te doen bij een scheur of diepe kras op de kookplaat?

Als u een scheur of diepe kras constateert, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met de klantenservice. Gebruik de kookplaat niet meer, omdat dit een risico op elektrocutie met zich meebrengt. Oppervlakkige krassen zijn niet veiligheidsrelevant, maar kunnen esthetisch storend zijn.

Hoe werkt de restwarmte-indicator?

Elke kookzone is voorzien van een indicatorlampje dat brandt wanneer de temperatuur van de zone boven de 50°C is. Zelfs na uitschakeling blijft de zone heet. De indicator stelt u in staat om de opgebouwde warmte te hergebruiken voor het opwarmen van gerechten of warm houden, en voorkomt onbedoelde brandwonden.

Kan ik aluminium of plastic bakjes gebruiken?

Nee, het is ten strengste afgeraden om aluminium bakjes, aluminiumfolie of plastic bakjes op de vitrokeramische kookplaat te gebruiken. Ze kunnen smelten, vervormen of het oppervlak beschadigen. Gebruik alleen geschikte pannen (roestvrij staal, geëmailleerd gietijzer, enz.).

Wat zijn de belangrijke veiligheidsvoorschriften?

Laat de kookplaat nooit onbeheerd achter tijdens het koken, vooral niet met olie of vet (brandgevaar). Gebruik geen water om een brand te blussen: dek af met een deksel of een branddeken. Plaats geen voorwerpen op de kookplaat en houd kinderen uit de buurt. Bij schade, trek de stekker eruit.

Hoe bespaar ik energie met deze kookplaat?

Gebruik pannen met een vlakke bodem die precies de diameter van de kookzone hebben. Dek pannen af om warmteverlies te verminderen. Maak gebruik van de restwarmte door de kookzone enkele minuten voor het einde van de kooktijd uit te schakelen. Reinig de kookplaat regelmatig voor een betere warmteoverdracht.

Wat te doen als een kookzone niet warm wordt?

Controleer eerst of de kookplaat correct van stroom wordt voorzien en of de aansluitkabel goed is aangesloten. Zorg ervoor dat de kookzone is ingeschakeld via het bedieningspaneel. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde technicus of de klantenservice. Probeer niet zelf te repareren.

Hoe sluit ik de kookplaat aan op de oven of het bedieningspaneel?

De aansluiting gebeurt via een set kabels met gekleurde stekkers (wit, groen, blauw, zwart, geel). Sluit elke stekker aan op de bijbehorende gekleurde aansluiting van het bedieningspaneel of de oven. Deze handeling moet worden uitgevoerd door een gekwalificeerde elektricien om de veiligheid te garanderen.

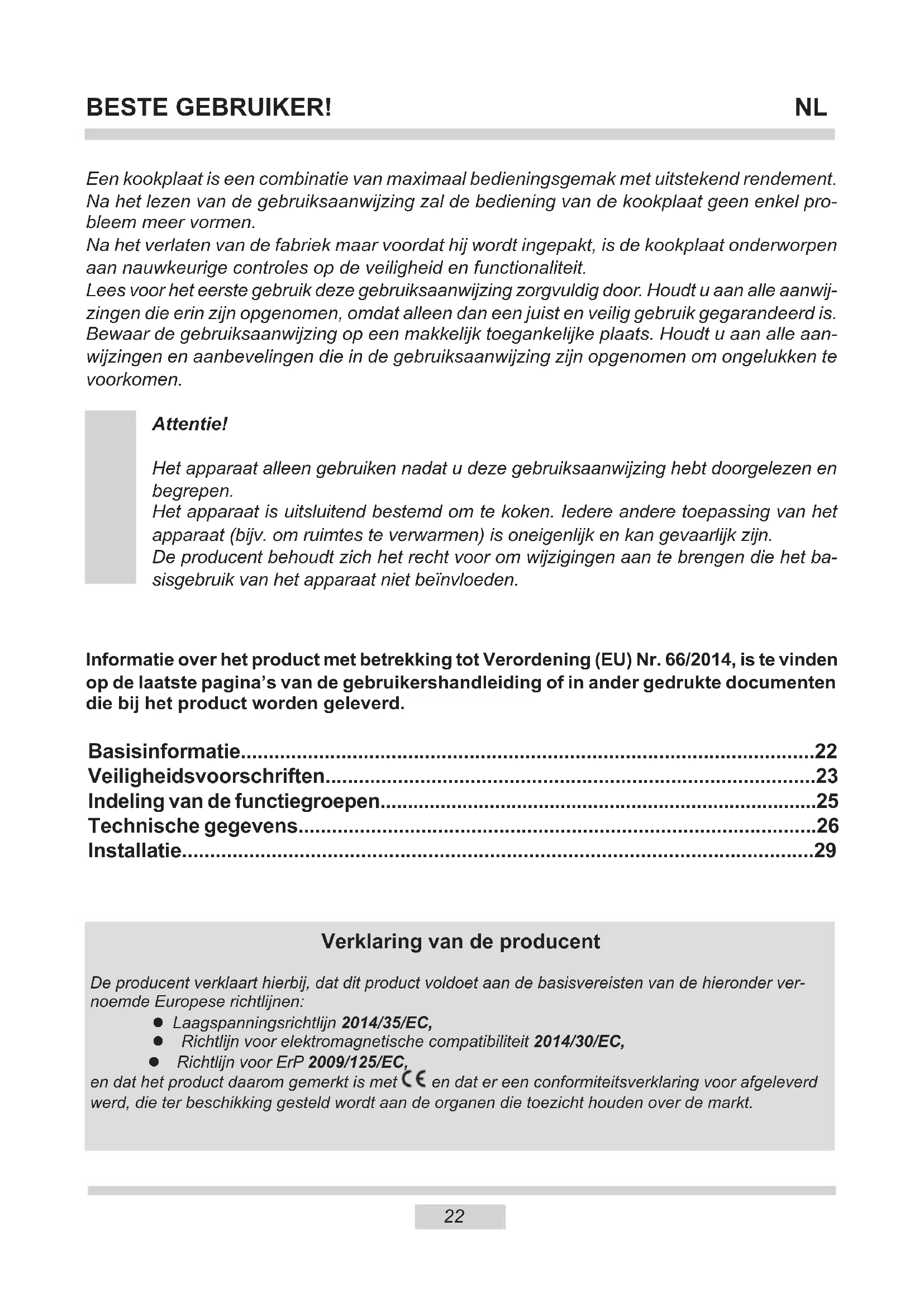

GEBRUIKSAANWIJZING EC 744 100 E AMICA

Een kookplaat is een combinatie van maximaal bedieningsgemak met uitstekend rendement. Na het lezen van de gebruiksaanwijzing zal de bediening van de kookplaat geen enkel probleem meer vormen.

Na het verlaten van de fabriek maar voordat hij wordt ingepakt, is de kookplaat onderworpen aan nauwkeurige controles op de veiligheid en functionaliteit.

Lees voor het eerste gebruik deze gebruiksaanwijzing zorgvuldig door. Houdt u aan alle aanwijzingen die erin zijn opgenomen, omdat alleen dan een juist en veilig gebruik gegarandeerd is. Bewaar de gebruiksaanwijzing op een makkelijk toegankelijke plaats. Houdt u aan alle aanwijzingen en aanbevelingen die in de gebruiksaanwijzing zijn opgenomen om ongelukken te voorkomen.

Attentie!

Het apparaat alleen gebruiken nadat u deze gebruiksaanwijzing hebt doorgelezen en begrepen.

Het apparaat is uitsluitend bestemd om te koken. ledere andere toepassing van het apparaat (bijv. om ruimtes te verwarmen) is oneigenlijk en kan gevaarlijk zijn.

De producent behoudt zich het recht voor om wijzigingen aan te brengen die het basisgebruik van het apparaat niet beïnvloeden.

Informatie over het product met betrekking tot Verordening (EU) Nr. 66/2014, is te vinden op de laatste pagina's van de gebruikershandleiding of in ander gedrukte documenten die bij het product worden geleverd.

Basisinformatie....22

Veiligheidsvoorschriften....23

Indeling van de functiegroepen....25

Verklaring van de producent

De producent verklaart hierbij, dat dit product voldoet aan de basisvereisten van de hieronder vernoemde Europese richtlijnen:

● Laagspanningsrichtlijn 2014/35/EC,
- Richtlijn voor elektromagnetische compatibiliteit 2014/30/EC,
● Richtlijn voor ErP 2009/125/EC,

en dat het product daarom gemerkt is met € en dat er een conformiteitsverklaring voor afgeleverd werd, die ter beschikking gesteld wordt aan de organen die toezicht houden over de markt.

Opgelet: Het apparaat en de toegankelijke onderdelen worden tijdens het gebruik heet. Wees bij aanraken bijzonder voorzichtig. Kinderen jonger dan 8 jaar mogen zich niet in de buurt van het apparaat bevinden. Kinderen mogen het apparaat alleen onder toezicht gebruiken.

Het apparaat mag door kinderen (vanaf een leeftijd van type 8 jaar) en door personen die niet volledig beschikken over fysieke, sensorische en verstandelijke vaardigheden uitsluitend onder toezicht en volgens de gebruiksaanwijzing worden gebruikt. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat uitsluitend onder toezicht schoonmaken. Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken.

Opgelet: U mag vetten of oliën nooit zonder toezicht verhitten (brandgevaar!).

Probeer de vlammen nooit te doven met water. Schakel het apparaat uit en verstik de vlammen bijvoorbeeld met een deksel of een onbrandbare deken.

Opgelet: Gebruik het kookvlak nooit als opzetvlak (brandgevaar!).

Opgelet: Als u merkt dat het kookvlak beschadigd is (barsten of breuken), schakel het apparaat dan uit en koppel het los van het lichtnet (gevaar voor elektrische schokken!).

Het apparaat mag niet worden bestuurd met een externe klok of een onafhankelijk afstandsbedieningssysteem.

Gebruik geen stoomreiniger om het apparaat schoon te maken.

Opgelet: Het kookproces moet onder toezicht plaatsvinden. Kortdurend koken moet onder continu toezicht plaatsvinden.

Opgelet: Gebruik uitsluitend schermen voor de ko- okplaat die zijn ontworpen door de producent van het apparaat of die door de producent in de gebruik-saanwijzing worden aanbevolen. Het toepassen van ongeschikte schermen kan ongevallen veroorzaken.

1 2 3 4 5

1 2 3 4 5

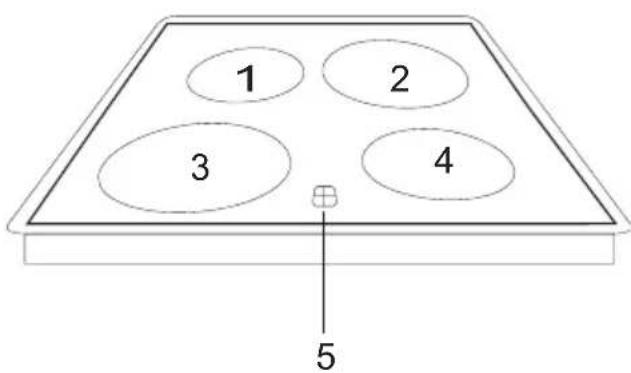

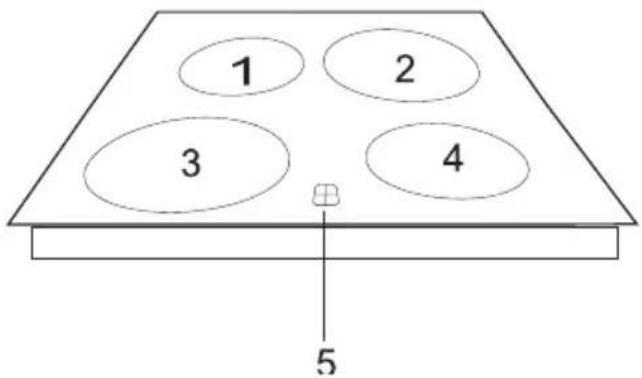

1,4 - Kookzone ∅145 normaal (1200 W) of HiLight (1200 W)
2 - Kookzone ∅210 normaal (2100 W) of HiLight (2300 W)
3 - Kookzone ∅180 normaal (1700 W) of HiLight (1800 W)
5 - Restwarmteaanduiding

2 3 1 4 5

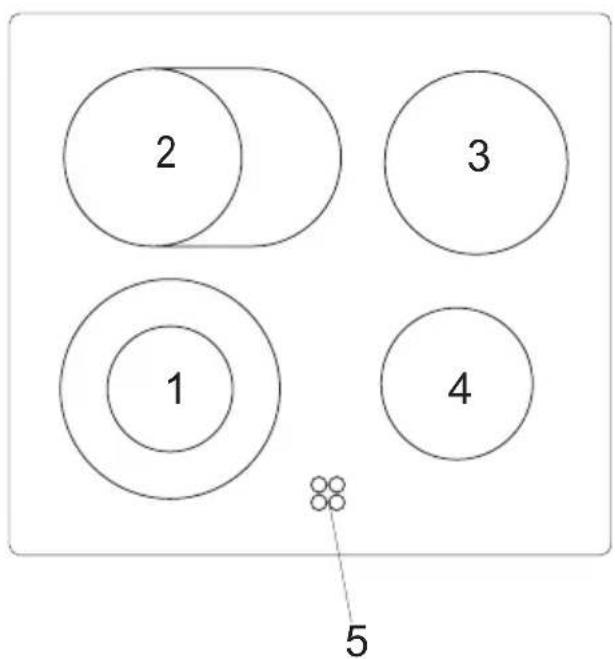

1 - Dubbele kookzone ∅180 / ∅120 (1700 W)
2 - Dubbele kookzone ∅145 x 250 (2000 W)
3 - Kookzone ∅180 normaal (1800 W)
4 - Kookzone ∅145 normaal (1200 W)
5 - Restwarmteaanduiding

Verwijdering van het gebruikte apparaat

Dit product mag aan het einde van zijn levensduur niet verwijderd worden met het gewone huishoudelijk afval, maar moet worden afgegeven bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. Het symbool op het product, de gebruiksaanwijzing of de verpakking wijst hierop.

De materialen zijn afhankelijk van hun markering, herbruikbaar. Door hergebruik, materiaalrecycling of andere vormen van recycling van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Informeer bij uw gemeente naar het betreffende inzamelpunt.

Opgelet!

U mag het apparaat pas gebruiken nadat u de gebruiksaanwijzing heeft doorgelezen en begrepen.

Het apparaat is uitsluitend bestemd om mee te koken. Elk ander gebruik (bv. het verwarmen van ruimten) stemt niet overeen met zijn bestemming en kan gevaarlijk zijn. De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.

• Nominale spanning van het verwarmingselement \~230 V, 50 Hz
• Max. vermogen 6,8 kW (de breedste versie)
• Afmetingen 592 x 522 x 48
• Gewicht 7,8 kg

De kookplaat kan worden bediend vanaf het bedieningspaneel of via de oven.

Veel modellen van de kookplaat kunnen worden uitgerust met de volgende kookzones:

• Braadpan ∅145 x 250 normaal (1800 W) of HiLight (2000 W)
• Brede kookzone ∅180/120 normaal (1700 W) of HiLight (1700 W)
• Brede kookzone ∅210/120 normaal (2100 W) of HiLight (2200 W)

2. Praktische aanwijzing:

De keramische kookplaat is bestand tegen temperatuurschokken. U kunt zowel heet als koud vaatwerk op de plaat zetten. Zet geen grote, zware pannen op de kookplaat die meer dan een kookzone omvatten, bv. kleine ketels. De keramische kookplaat is zeer gevoelig voor puntinslagen, bv. door een val van een zoutvaatje, flesje of andere kleine, harde voorwerpen.

Houd u bij het gebruik van de keramische kookplaat aan de volgende regels:

• schakel de kookzone niet in zonder dat er vaatwerk op staat;
• plaats alleen pannen met een schone en droge bodem op de kookplaat;

• kleine hoeveelheden suiker of gemorste gerechten (bv. jam) direct verwijderen, zo mogelijk als ze nog heet zijn, omdat de suiker anders reageert met de kookplaat en onomkeerbare schade veroorzaakt;

• op de keramische kookplaat geen gerechten bereiden in aluminiumfolie of vaatwerk van aluminium of kunststof;

• let erop dat u geen krassen maakt op de plaat, bv. door verontreinigd vaatwerk met scherperanden:
• leg geen kunststof voorwerpen, bv. kleine lepels of vorkjes etc. op de plaat.

Gebruik alleen vaatwerk met een deksel en let erop dat het deksel niet over de rand uitsteekt, zodat er geen condenswater op de plaat druppelt;

• als u diepe krassen of breuken constateert, moet u de kookplaat onmiddellijk loskoppelen van het lichtnet en contact opnemen met de klantenservice:
• zorg ervoor dat kinderen niet met het apparaat kunnen spelen:
• Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met fysieke, verstandelijke of psychologische beperkingen, of door personen die geen kennis hebben van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of conform de gebruiksaanwijzing die is overhandigd door de persoon die verantwoordelijk is voor de veiligheid van het apparaat.

Belangrijk!

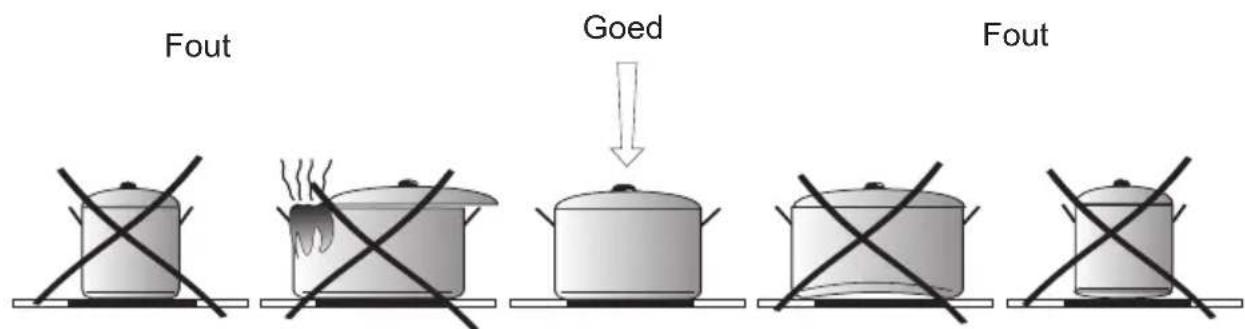

Een goede pan bespaart energie. Een geschikte van heeft een dikke, vlakke bodem en een doorsnede die overeenkomt met de doorsnede van de kookzone. Hiermee ontstaat de beste warmteoverdracht.

Fout Goed Fout

3. Aanduiding van de kookwarmte

In het voorste gedeelte van de keramische kookplaat bevinden zich 4 aanduidingen (normaal onzichtbaar) die elk zijn toegewezen aan een andere kookzone. Bij een kookzonetemperatuur die hoger is dan 50°C lichten deze op. Hierdoor kunt u de warmte volledig benutten, bv. voor het opwarmen of warmthouden van gerechten. Tegelijkertijd voorkomt dit verbrandingen omdat een uitgeschakelde kookzone nog steeds zeer heet is.

4. Reiniging van de keramische kookplaat

Maak de kookplaat regelmatig en na ieder gebruik schoon, indien mogelijk in hete toestand. Dit voorkomt inbranden en sterke verontreiniging.

• verwijder lichte, niet ingebrande verontreinigingen met een vochtig doekje;
• alle grote en sterk verbrande verontreinigingen verwijderen met een speciale schraper voor keramische kookplaten, zorg ervoor dat u geen krassen maakt op de plaat. (de schraper is uitgerust met een verwisselbaar opzetstuk /tekening/)

Wanneer het oppervlak beschadigd raakt door suiker of gerechten met een hoog suikergehalte, moet u altijd of minstens eenmaal voordat u begint met de bereiding van dergelijke gerechten, de kookplaat afnemen met een speciaal middel voor reiniging van keramische kookplaten of staal. Een dergelijk middel biedt namelijk ook bescherming doordat het een beschermlaagje met siliconenolie aanbrengt.

5. Aansluiting op een besturingsapparaat

Aansluiting van de kookplaat op een bedieningspaneel of de oven maakt u met een kabel-bundel die eindigt in stekkertjes. Deze zijn gemerkt met kleuren (wit, groen, blauw, zwart, geel). De aansluiting vindt plaats door de stekker met een bepaalde kleur uit de kabelbundel te steken in de stekkerdoos van het bedieningspaneel of de oven met dezelfde kleur.

6. Montage van de plaat

• Het werkblad van het meubel moet 28 tot 40 mm dik en minimaal 600 mm diep zijn. Verder moet het vlak en loodrecht liggen. U moet het werkblad bij de wand afdichten tegen vloeistof en vocht.
• De afstand tussen de uitsnijrand en de rand van het werkblad moet aan de voorkant minimaal 60 mm bedragen en aan de achterkant minimaal 50 mm.
• In bouwmeubelen moeten aan de bovenkant gefineerd zijn en de lijmen die zijn gebruikt bij de productie moeten bestand zijn tegen temperaturen van 100°C. Als niet wordt voldaan aan deze eisen kan de oppervlakte vervormen en het fineer loslaten.
• De uitsnijrand moet worden beschermd met een middel tegen opzwellen door vochtigheid

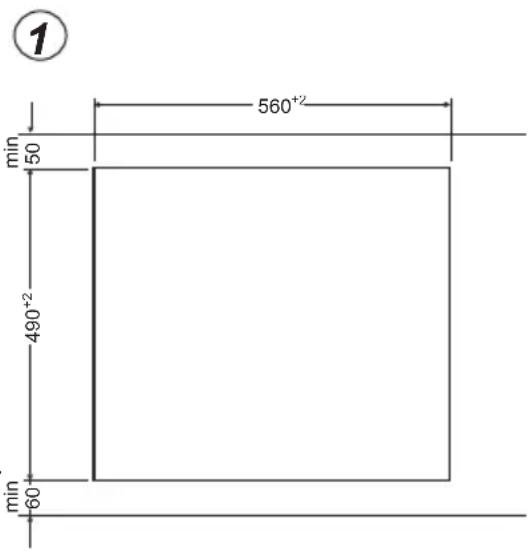

• Maak de uitsparing in het werkblad volgens tekening 1.
• Zorg voor een vrije ruimte van minimaal 80 mm onder de kookplaat om te zorgen voor een vrije luchtstroming en om oververhitting van de ruimte rond het kookvlak te voorkomen.

1 560⁺² 50 490⁺² min 60

Aanbrengen van de pakking

Afhankelijk van het model is de pakking door de fabrikant aangebracht (fig. 1)

Als de pakking niet door de fabrikant is aangebracht, ga dan als volgt te werk:

Voordat u het apparaat in de aanrechtopening installeert, dient u de meegeleverde pakking op de onderzijde van de plaat aan te brengen (fig. 2).

Verwijder daartoe eerst de beschermfolie van de pakking en plak deze vervolgens zo dicht mogelijk tegen de rand van de plaat (fig. 3, 4).

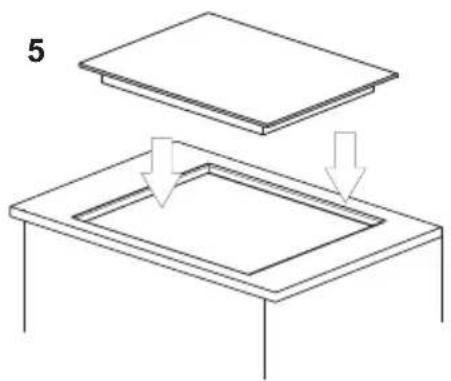

Installatie van het apparaat zonder pakking is niet toegestaan.

Plaats de kookplaat symmetrisch in de meubelopening, zodanig dat de spleten tussen de kookplaat en de rand van het werkblad aan alle kanten gelijk zijn (fig. 5).

Montage van de kookplaat in het werkblad van keukenmeubel PG4\*\*

• Voor de bevestiging in een 38 mm dik werkblad moet u 4 bevestigingsklemmen "A" gebruiken. Op afb. 2 en afb. 3 ziet u de montage. Voor de bevestiging in een 28 mm dik werkblad moet u naast de bevestigingsklemmen "A" ook 4 houtblokjes met de afmetingen 15x15x50 mm gebruiken. Op afb. 4 en afb. 5 ziet u de montage.
• Controleer de dichting van de kookplaat op integriteit en juiste plaatsing op de kookplaat.
• Schroef de bevestigingsklemmen vanaf de onderzijde licht aan.
• Maak het werkblad schoon, plaats de kookplaat in de opening en druk hem op het werkblad.
• Zet de bevestigingsklemmen verticaal ten opzichte van de kookplaatrand en schroef ze vast.

2

A 1 2 3 4 5

4

5 4 15 15 1 6 2 3

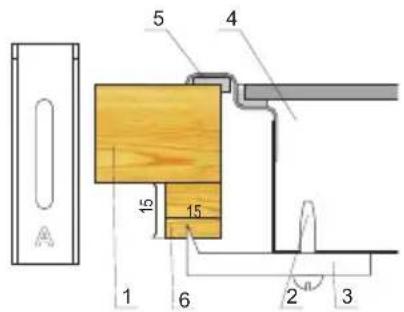

1. Werkblad
2. Schroef
3. Bevestigingsklem
4. Kookplaat

5. Kookplaatdichting

6. Werkblad

7. Schroef
8. Bevestigingsklem
9. Kookplaat
10. Kookplaatdichting
11. Houtblokje

3

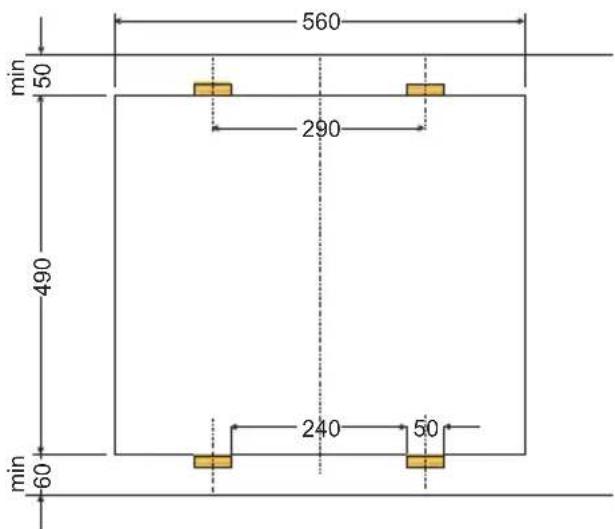

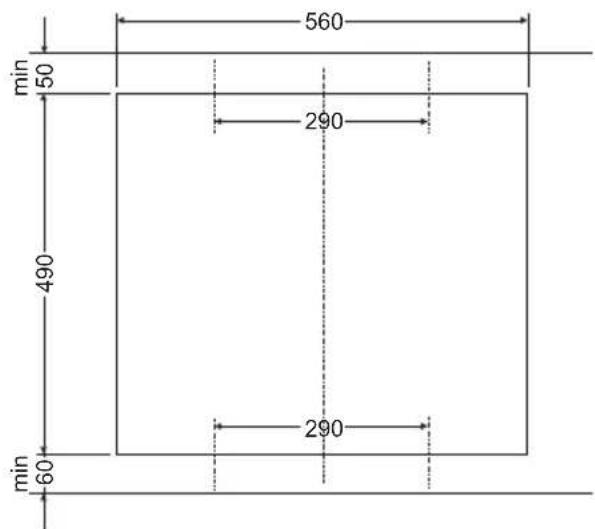

560 min 50 290 490 290 min 60

5

min 50 560 290 490 240 50 min 60

* bij sommige modellen is de dichting al vastgeplakt op de kookplaat

Montage in meubelplaat PB\*4V\*0...

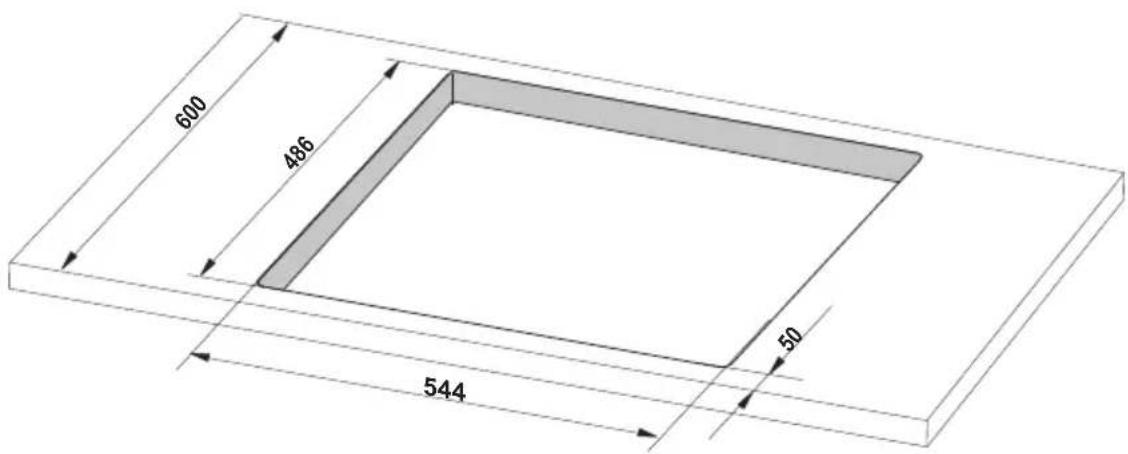

• Plaats (opening) in het meubelblad volgens de afmetingen die zijn getoond op de montagetekening (Afb. A)
• De minimale vrije ruimte die u moet vrijlaten onder de keramische kookplaat bedraagt 80 mm
• Sluit de plaat met de elektriciteitskabel aan volgens bijgevoegd schema
• Kies een kabeldoorsnede die past bij het vermogen van de plaat (deze handeling moet worden uitgevoerd door een erkend installateur)
• Controleer de dichting van de kookplaat op integriteit en juiste plaatsing op de kookplaat*
• Maak het werkblad schoon, plaats de kookplaat in de opening en druk hem op het werkblad.

Afb. A

PBF..., PBP...

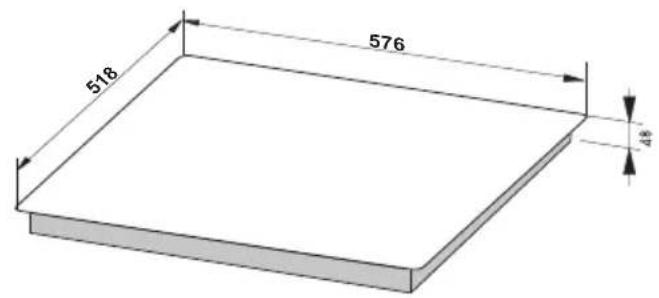

518 576 48

600 486 50 544

1 2 3

1 - werkblad
2 - kookplaatdichting
3 - keramische kookplaat
