Marque	Amica
Modèle	EC 744 100 E
Type de produit	Cuisinière vitrocéramique encastrable
Dimensions (L x P x H)	592 x 522 x 48 mm
Poids net	7,8 kg
Alimentation	230 V ~ 50 Hz
Puissance maximale	6,8 kW
Nombre de foyers	4
Types de foyers	Radiants normaux ou HiLight (selon version)
Diamètres des foyers	1 x Ø210, 1 x Ø180, 2 x Ø145 (ou version avec foyers doubles)
Indicateur de chaleur résiduelle	Oui, 4 témoins (un par foyer)
Matériau de la plaque	Vitrocéramique
Installation	Encastrable
Dimensions d'encastrement	560 x 490 mm (environ)
Épaisseur du plan de travail	28 à 40 mm
Dégagement sous la plaque	Au moins 80 mm
Connexion au tableau de commande	Par câbles avec fiches codées par couleur
Nettoyage	Chiffon doux, racloir pour taches tenaces, produit spécial vitrocéramique
Sécurité	Indicateur de chaleur résiduelle ; consignes : surveillance obligatoire, risque de brûlure
Normes	Directives UE 2014/35/UE, 2014/30/UE, 2009/125/UE
Protection environnementale	Recyclable ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - EC 744 100 E AMICA

Comment installer la plaque de cuisson Amica EC 744 100 E ?

L'installation doit être réalisée par un professionnel qualifié. La plaque s'encastre dans un plan de travail d'épaisseur 28 à 40 mm, avec une ouverture de 560 x 490 mm. Laissez un espace libre d'au moins 80 mm sous la plaque pour la ventilation. Fixez le joint fourni sous la plaque avant de l'encastrer, puis vissez les attaches de fixation. Branchez les câbles codés par couleur aux connecteurs correspondants du tableau de commande ou du four.

Quels types de casseroles utiliser sur cette plaque vitrocéramique ?

Utilisez des casseroles à fond plat et épais, dont le diamètre correspond à celui du foyer. Les fonds doivent être propres et secs. Évitez les récipients en aluminium, en plastique ou à fond rugueux qui pourraient rayer la plaque. Les casseroles avec couvercle sont recommandées pour économiser l'énergie.

Comment nettoyer les taches tenaces sur la plaque ?

Nettoyez la plaque après chaque utilisation, de préférence encore tiède. Pour les taches tenaces, utilisez un racloir spécial pour vitrocéramique en inclinant la lame à 45°. Ensuite, essuyez avec un chiffon doux et un produit nettoyant adapté. En cas de résidus de sucre, retirez-les immédiatement, même à chaud, car ils peuvent endommager irréversiblement la plaque.

Que faire en cas de fissure ou rayure profonde sur la plaque ?

Si vous constatez une fissure ou une rayure profonde, débranchez immédiatement l'appareil et contactez le service clientèle. N'utilisez plus la plaque, car cela présente un risque d'électrocution. Les rayures superficielles n'affectent pas la sécurité mais peuvent être esthétiques.

Comment fonctionne l'indicateur de chaleur résiduelle ?

Chaque foyer est équipé d'un témoin lumineux qui s'allume lorsque la température du foyer dépasse 50°C. Même après extinction, le foyer reste chaud. L'indicateur permet de réutiliser la chaleur accumulée pour réchauffer des plats ou maintenir au chaud, et évite les brûlures accidentelles.

Puis-je utiliser des récipients en aluminium ou en plastique ?

Non, il est strictement déconseillé d'utiliser des récipients en aluminium, des feuilles d'aluminium ou des récipients en plastique sur la plaque vitrocéramique. Ils peuvent fondre, se déformer ou endommager la surface. Utilisez uniquement des casseroles compatibles (acier inoxydable, fonte émaillée, etc.).

Quelles sont les consignes de sécurité importantes ?

Ne laissez jamais la plaque sans surveillance pendant la cuisson, surtout avec de l'huile ou de la graisse (risque d'incendie). N'utilisez pas d'eau pour éteindre un feu : couvrez avec un couvercle ou une couverture anti-feu. Ne placez pas d'objets sur la plaque et tenez les enfants éloignés. En cas de dommage, débranchez l'appareil.

Comment économiser de l'énergie avec cette cuisinière ?

Utilisez des casseroles à fond plat dont le diamètre correspond exactement au foyer. Couvrez les casseroles pour réduire les pertes de chaleur. Profitez de la chaleur résiduelle en éteignant le foyer quelques minutes avant la fin de la cuisson. Nettoyez régulièrement la plaque pour une meilleure transmission de la chaleur.

Que faire si un foyer ne chauffe pas ?

Vérifiez d'abord que la plaque est correctement alimentée et que le câble de connexion est bien branché. Assurez-vous que le foyer est allumé via le tableau de commande. Si le problème persiste, contactez un technicien qualifié ou le service clientèle. N'essayez pas de réparer vous-même.

Comment connecter la plaque au four ou au tableau de commande ?

La connexion se fait par un groupe de câbles avec fiches de couleurs (blanche, verte, bleue, noire, jaune). Branchez chaque fiche dans la prise de la même couleur du tableau de commande ou du four. Cette opération doit être effectuée par un électricien qualifié pour garantir la sécurité.

MODE D'EMPLOI EC 744 100 E AMICA

(F) MODE D'EMPLOI....2

(EN) OPERATING MANUAL....12

(NL) GEBRUIKERSHANDLEIDING......22

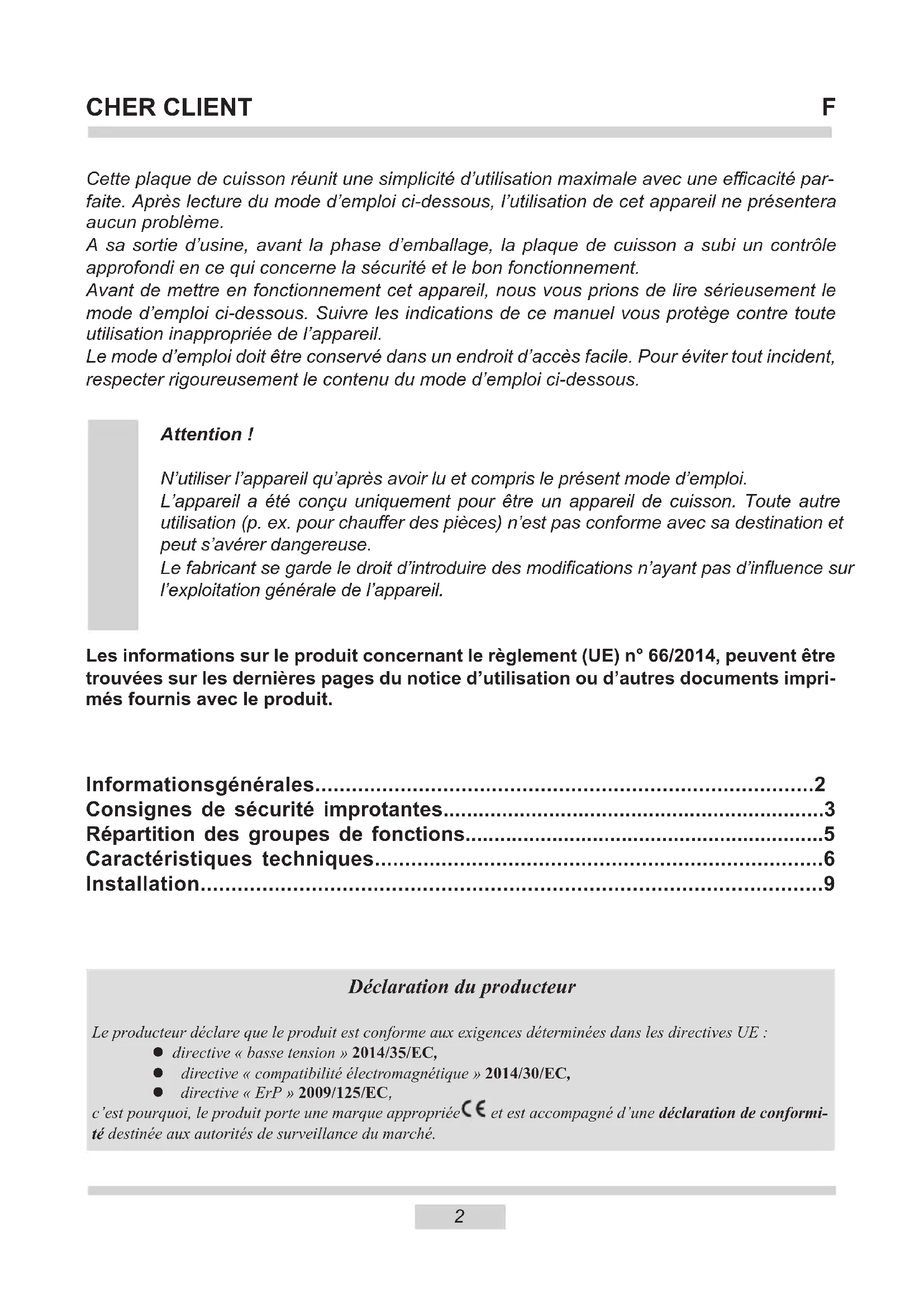

Cette plaque de cuisson réunit une simplicité d'utilisation maximale avec une efficacité parfaite. Après lecture du mode d'emploi ci-dessous, l'utilisation de cet appareil ne présentera aucun problème.

A sa sortie d'usine, avant la phase d'emballage, la plaque de cuisson a subi un contrôle approfondi en ce qui concerne la sécurité et le bon fonctionnement.

Avant de mettre en fonctionnement cet appareil, nous vous prions de lire sérieusement le mode d'emploi ci-dessous. Suivre les indications de ce manuel vous protège contre toute utilisation inappropriée de l'appareil.

Le mode d'emploi doit être conservé dans un endroit d'accès facile. Pour éviter tout incident, respecter rigoureusement le contenu du mode d'emploi ci-dessous.

Attention!

N'utiliser l'appareil qu'après avoir lu et compris le présent mode d'emploi.

L'appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre utilisation (p. ex. pour chauffer des pièces) n'est pas conforme avec sa destination et peut s'avérer dangereuse.

Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.

Les informations sur le produit concernant le règlement (UE) n° 66/2014, peuvent être trouvées sur les dernières pages du notice d'utilisation ou d'autres documents imprimés fournis avec le produit.

Informationsgénérales....2

Consignes de sécurité improtantes....3

Répartition des groupes de fonctions....5

Caractéristiques techniques....6

Installation....9

Déclaration du producteur

Le producteur déclare que le produit est conforme aux exigences déterminées dans les directives UE :

• directive « basse tension » 2014/35/EC,
• directive « compatibilité électromagnétique » 2014/30/EC,
• directive « ErP » 2009/125/EC,

c'est pourquoi, le produit porte une marque appropriée € et est accompagné d'une déclaration de conformité destinée aux autorités de surveillance du marché.

Attention. L'appareil ainsi que ses parties accessibles sont chauds durant l'utilisation. Faire attention au contact de l'appareil. Les enfants de moins de 8 ans ne devraient pas se trouver à proximité de l'appareil. Les enfants peuvent utiliser l'appareil uniquement sous surveillance.

L'appareil peut être utilisé par des enfants (à partir de l'âge de 8 ans), ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées, seulement sous surveillance et conformément à la notice. Les enfants ne devraient pas jouer avec l'appareil. Les enfants peuvent nettoyer l'appareil uniquement sous surveillance. Les enfants peuvent utiliser l'appareil uniquement sous surveillance.

Attention. Ne pas réchauffer de la graisse ou de l'huile sans surveillance (risque d'incendie!).

Ne jamais éteindre le feu en utilisant de l'eau. Éteindre l'appareil et éteindre le feu en utilisant par exemple un couvercle ou une couverture anti-feu.

Attention. Ne pas utiliser la plaque de cuisson comme un endroit pour déposer les objets (risque d'incendie!).

Attention. En cas de tout endommagement de la plaque (rayures, fissures), éteindre l'appareil et débrancher l'alimentation électrique (risque d'électrocution!).

L'appareil ne doit pas être commandé par une horloge externe ou par un système de commande à distance indépendant.

L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est proscrite en hygiène de l'appareil.

Attention. Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

Attention. Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

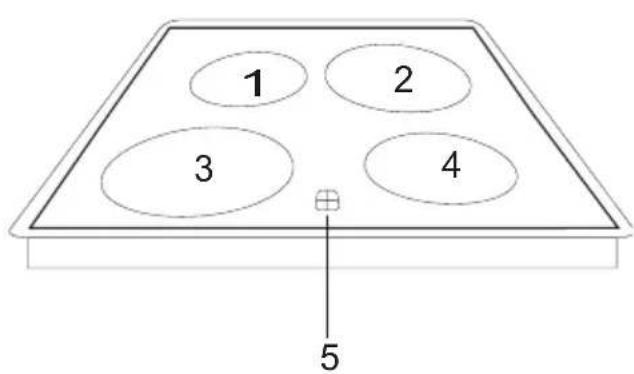

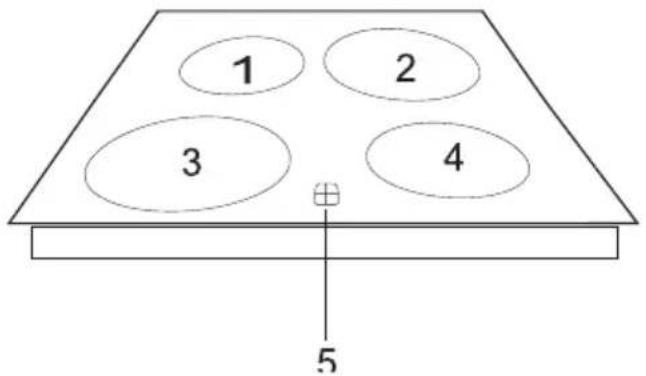

1 2 3 4 5

1 2 3 4 5

1,4 – foyers de cuisson ∅ 145 normal (1200 W) ou HiLight (1200 W)
2 - foyers de cuisson ∅ 210 normal (2100 W) ou HiLight (2300 W)
3 – foyers de cuisson ∅ 180 normal (1700 W) ou HiLight (1800 W)
5 – Indicateur de chaleur résiduelle

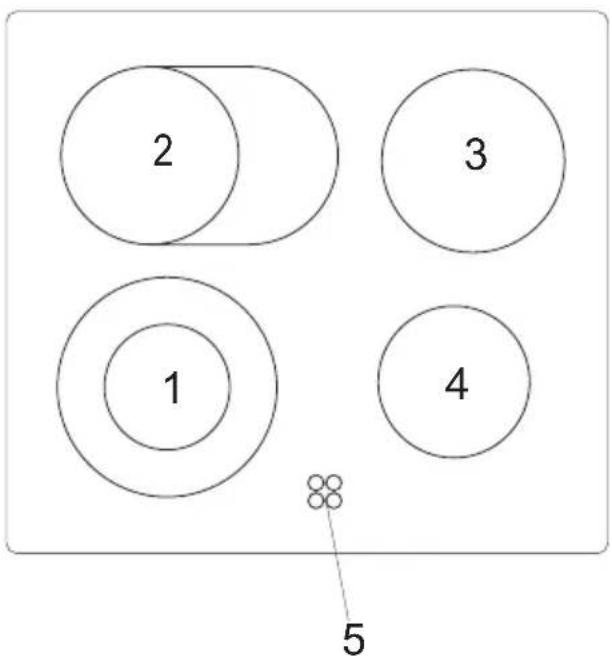

2 3 1 4 5

1 - Foyer de cuisson double ∅180/ ∅120 (1700 W)
2 - Foyer de cuisson double ∅145 x 250 (2000 W)
3 - Foyer de cuisson ∅180 normal (1800 W)
4 - Foyer de cuisson ∅145 normal (1200 W)
5 – Indicateur de chaleur résiduelle

Ce produit, en fin de vie, ne doit pas être éliminé avec les déchets ménagers, il doit être remis au point de collecte des appareils électriques et électroniques usagés. Cette information est indiquée par le symbole apposé sur le produit, le mode d'emploi et l'emballage.

Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d'autres formes d'utilisation des appareils usés vous contribuez de façon considérable sur la protection de notre environnement.

Pour de plus amples informations sur le lieu de collecte des appareils usagés, veuillez contacter les services de votre commune.

Attention!

Vous pouvez commencer à utiliser l'appareil après avoir lu et compris la présente notice.

L'appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre forme d'utilisation de l'appareil (par exemple en tant que chauffage) n'est pas conforme à son usage et peut constituer un danger. Le fabricant se réserve le droit d'introduire des modifications qui n'ont pas d'impact sur les fonctions de l'appareil.

1. Caractéristiques techniques

• Tension nominale des éléments chauffants \~230V, 50 Hz
• Puissance max. 6,8 kW (version la plus large)
• Dimensions 592 x 522 x 48
• Poids 7,8 kg

La plaque peut être commandée à partir du tableau de commande ou à partir du four.

Certains modèles de la plaque peuvent être équipés de foyers de cuisson :

• Poêle ∅145 x 250 normal (1800 W) ou HiLight (2000 W)
• Foyer de cuisson large ∅180/120 normal (1700 W) ou HiLight (1700 W)
• Foyer de cuisson large ∅210/120 normal (2100 W) ou HiLight (2200 W)

2. Conseils pratiques

La plaque céramique est résistante aux chocs thermiques, on peut y placer des récipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d'un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponctuels par exemple les impacts de salière, de bouteilles avec condiments ou d'autres petits objets durs.

Lors de l'utilisation de la plaque céramique, suivre les consignes suivantes :

• Ne pas allumer le foyer si aucun récipient n'est placé dessus,
• Placer uniquement des casseroles à fond propre et sec,

• Éliminer immédiatement les résidus de sucre et d'autres aliments (par exemple les compotes), et si cela est possible, même à l'état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,

• Ne préparer aucun plat dans des récipients aluminium, feuilles d'aluminium ou récipients en plastique, sur la plaque céramique.

• Veiller à ce que la plaque céramique ne soit pas rayée par exemple par des récipients à arêtes vives,
• Ne pas placer d'objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc.
  N'utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque,
• Si vous constatez des rayures profondes ou des fissures, débranchez immédiatement la plaque de l'alimentation électrique et contactez le service clientèle.
• Ne pas laisser les enfants jouer avec l'appareil.
• Cet appareil ne peut pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées (y compris les enfants), ou qui ne connaissent pas l'appareil, sauf si elles utilisent l'appareil sous surveillance ou conformément au mode d'emploi de l'appareil transmis par la personne responsable de la sécurité.

Important!

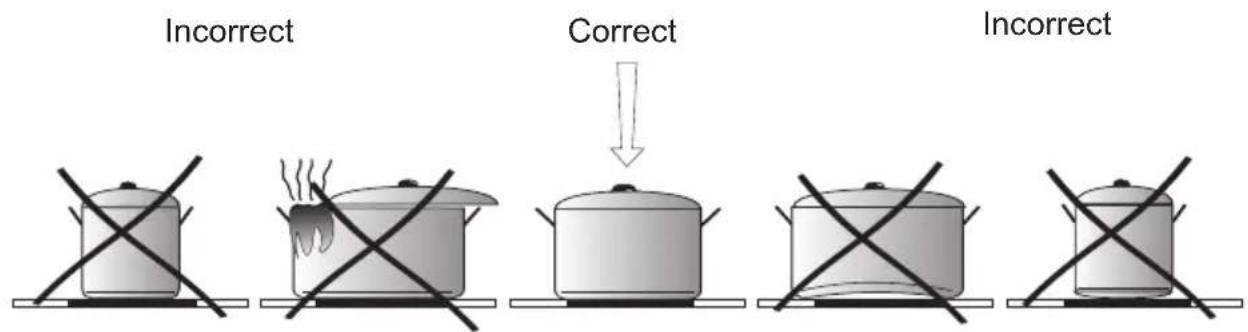

Une bonne casserole permet d'économiser de l'énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur.

3. Indicateur de la température des foyers de cuisson

Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson, ils s'allument quand la température du foyer de cuisson dépasse 50°C. Cela permet d'exploiter complètement la chaleur accumulée, par exemple pour réchauffer les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson éteint reste encore très chaud.

4. Nettoyage de la plaque céramique

Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.

• éliminer les petites taches qui ne collent pas à l'aide d'un chiffon doux,
• éliminer les taches tenaces à l'aide d'un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d'une lame de rechange /dessin/)

En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou récipients en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d'huiles de silicone.

5. Connexion au tableau de commande

La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de câbles avec fiches. L'ensemble des câbles est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la fiche du câble d'une couleur dans la prise de la même couleur du tableau de commande ou du four.

6. Montage de la plaque

• La table de travail doit être d'une épaisseur de 28 à 40 mm et la profondeur d'au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanchée du côté du mur pour éviter la pénétration d'eau et de l'humidité.
• La distance entre le bord de l'orifice (de l'ouverture) et le bord de la table de travail doit être d'au moins 60 mm à l'avant et de 50 mm à l'arrière.
• Les surfaces des meubles où est encastré l'appareil doivent être revêtues et les colles utilisées doivent être résistante à la température de 100°C. Si ces conditions ne sont pas respectées, la surface peut se déformer et le revêtement peut se décoller.
• Les bords de l'orifice (de l'ouverture) doivent être protégés par un produit résistant à l'humidité et protégeant contre le gonflement.
• Préparer l'orifice dans la table de travail selon les dimensions indiquées sur le Dessin 1.
• Laisser sous la plaque un espace libre d'au moins 80 mm, pour garantir une circulation d'air correcte et éviter la surchauffe des éléments autour du foyer de cuisson.

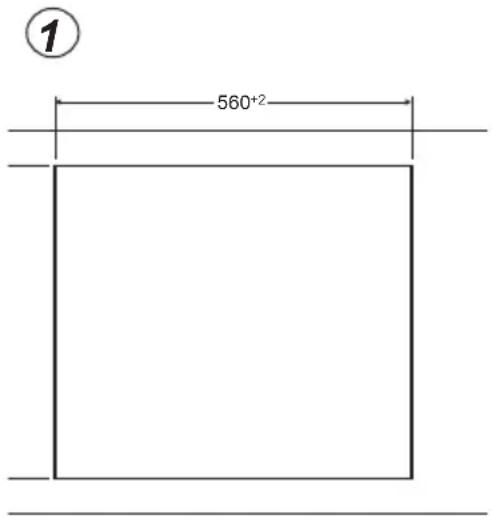

① 560⁺²

Montage du joint

Dans certains modèles, le joint est déjà fixé par le fabricant (fig. 1)

Si le joint n'est pas fixé par le fabricant, suivre les consignes ci-dessous :

Avant d'encastrer l'appareil dans l'orifice du plan de travail, fixer le joint fourni avec le produit (fig. 2) sur la partie inférieure de la plaque.

Pour ce faire, enlever d'abord le film de protection du joint et ensuite, coller le joint le plus près possible du bord de la plaque (fig.3,4).

Il est interdit d'encastrer l'appareil sans joint.

Placer la plaque dans l'orifice du meuble, la positionner de manière symétrique dans l'orifice de manière à ce que les fentes entre la plaque et les bords du plan de travail soient égales de chaque côté (fig. 5).

Montage de la plaque sur la table de travail des meubles PG4\*\*

• Pour monter la table de travail d'une épaisseur de 38 mm, 4 attaches de fixation « A » sont nécessaires. Le montage a été monter sur le des. 2 et le des. 3. Pour fixer la table de travail d'une épaisseur de 28 mm, à part les attaches de fixation « A », sont nécessaires également 4 éléments en bois de dimensions 15x15x50 mm. Le montage a été monter sur le des. 4 et le des. 5.
• Vérifier si le joint n'a pas de défauts et s'il est bien ajusté à la plaque.
• Visser délicatement les attaches du côté inférieur de la table de travail.
• Nettoyer la table de travail, placer la plaque dans l'ouverture et presser contre la table.
• Fixer les attaches de fixation verticalement par rapport au bord de la plaque et visser jusqu'à ressentir une résistance.

2

A 1 2 3 4 5

4

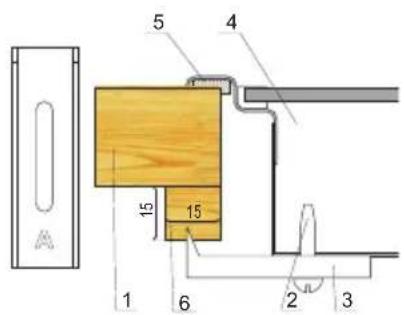

5 4 15 15 1 6 2 3

1. Table de travail
2. Vis
3. Attache de fixation
4. Plaque de cuisson

5. Plaque de cuisson

6. Table de travail

7. Vis
8. Attache de fixation
9. Plaque de cuisson
10. Plaque de cuisson
11. Élément en bois

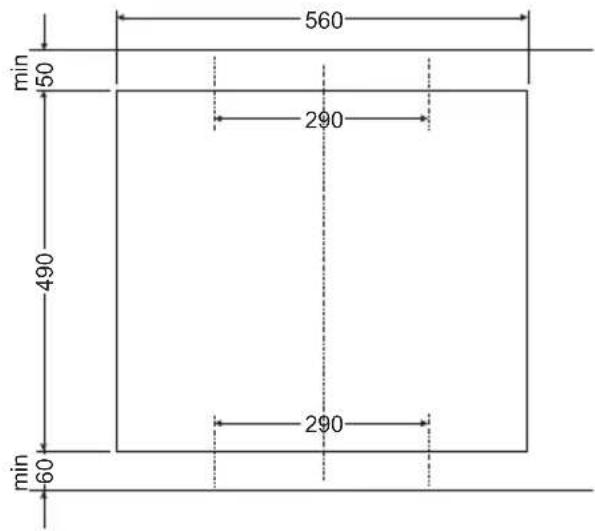

3

min 50 560 290 490 290 min 60

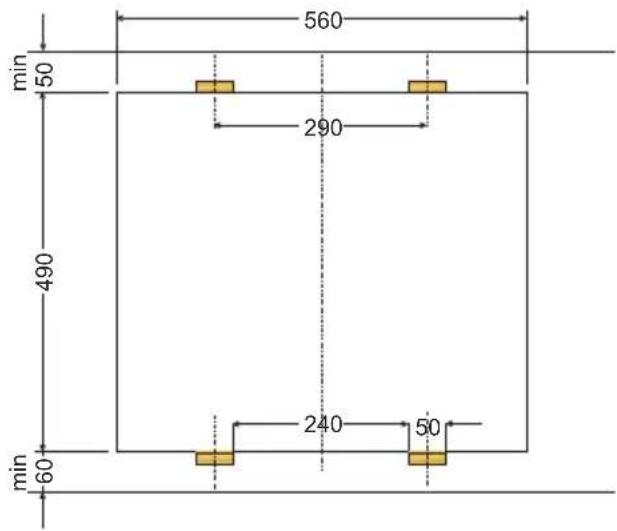

5

min 50 560 290 490 240 50 min 60

* dans certains modèles, le joint est fixé à la plaque.

Montage sur la table du meuble PB\*4V\*0...

• Réaliser l'emplacement (l'orifice) dans la table du meuble selon les dimensions indiquées sur le dessin (des. A).
• Laisser un espace libre d'au moins 80 mm sous la plaque céramique.
• Raccorder la plaque à l'aide d'un câble électrique, conformément au schéma joint.
• Choisir le diamètre du câble selon la puissance de la plaque (cela doit être effectué par un technicien qualifié).
• Vérifier si le joint n'a pas de défauts et s'il est bien ajusté à la plaque*.
• Nettoyer la table de travail, placer la plaque dans l'ouverture et presser contre la table.

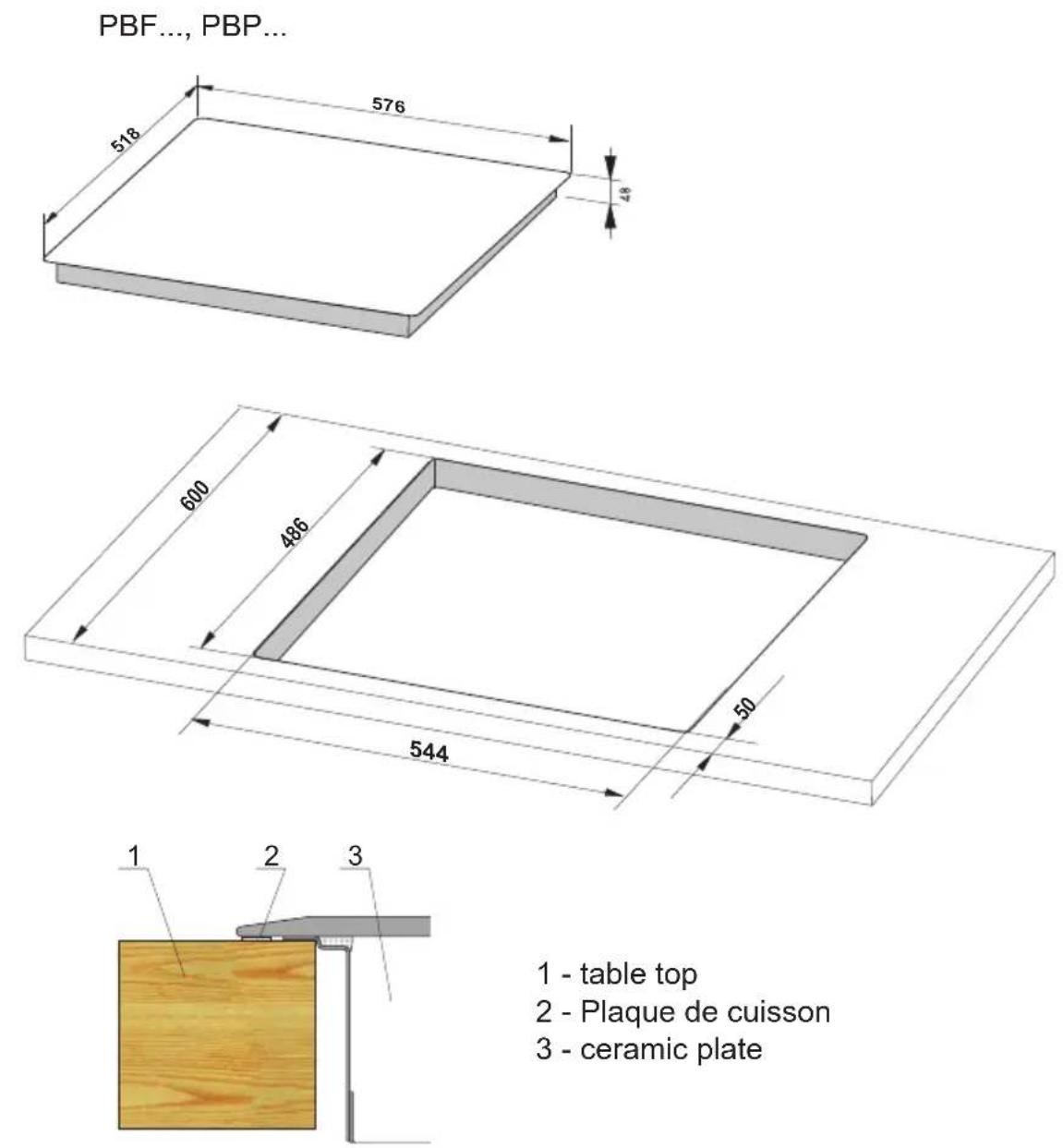

Fig. A

1 - table top
2 - Plaque de cuisson
3 - ceramic plate

Ce produit, en fin de vie, ne doit pas être éliminé avec les déchets ménagers, il doit être remis au point de collecte des appareils électriques et électroniques usagés. Cette information est indiquée par le symbole apposé sur le produit, le mode d'emploi et l'emballage.

Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d'autres formes d'utilisation des appareils usés vous contribuez de façon considérable sur la protection de notre environnement.

Pour de plus amples informations sur le lieu de collecte des appareils usagés, veuillez contacter les services de votre commune.

Attention!

Vous pouvez commencer à utiliser l'appareil après avoir lu et compris la présente notice.

L'appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre forme d'utilisation de l'appareil (par exemple en tant que chauffage) n'est pas conforme à son usage et peut constituer un danger. Le fabricant se réserve le droit d'introduire des modifications qui n'ont pas d'impact sur les fonctions de l'appareil.

1. Caractéristiques techniques

• Tension nominale des éléments chauffants \~230V, 50 Hz
• Puissance max. 6,8 kW (version la plus large)
• Dimensions 592 x 522 x 48
• Poids 7,8 kg

La plaque peut être commandée à partir du tableau de commande ou à partir du four.

Certains modèles de la plaque peuvent être équipés de foyers de cuisson :

• Poêle ∅145 x 250 normal (1800 W) ou HiLight (2000 W)
• Foyer de cuisson large ∅180/120 normal (1700 W) ou HiLight (1700 W)
• Foyer de cuisson large ∅210/120 normal (2100 W) ou HiLight (2200 W)

2. Conseils pratiques

La plaque céramique est résistante aux chocs thermiques, on peut y placer des récipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d'un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponctuels par exemple les impacts de salière, de bouteilles avec condiments ou d'autres petits objets durs.

Lors de l'utilisation de la plaque céramique, suivre les consignes suivantes :

• Ne pas allumer le foyer si aucun récipient n'est placé dessus,
• Placer uniquement des casseroles à fond propre et sec,

• Éliminer immédiatement les résidus de sucre et d'autres aliments (par exemple les compotes), et si cela est possible, même à l'état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,

• Ne préparer aucun plat dans des récipients aluminium, feuilles d'aluminium ou récipients en plastique, sur la plaque céramique.

• Veiller à ce que la plaque céramique ne soit pas rayée par exemple par des récipients à arêtes vives,
• Ne pas placer d'objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc.

N'utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque,

• Si vous constatez des rayures profondes ou des fissures, débranchez immédiatement la plaque de l'alimentation électrique et contactez le service clientèle.
• Ne pas laisser les enfants jouer avec l'appareil.
• Cet appareil ne peut pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées (y compris les enfants), ou qui ne connaissent pas l'appareil, sauf si elles utilisent l'appareil sous surveillance ou conformément au mode d'emploi de l'appareil transmis par la personne responsable de la sécurité.

Important!

Une bonne casserole permet d'économiser de l'énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur.

3. Indicateur de la température des foyers de cuisson

Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson, ils s'allument quand la température du foyer de cuisson dépasse 50°C. Cela permet d'exploiter complètement la chaleur accumulée, par exemple pour réchauffer les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson éteint reste encore très chaud.

4. Nettoyage de la plaque céramique

Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.

• éliminer les petites taches qui ne collent pas à l'aide d'un chiffon doux,
• éliminer les taches tenaces à l'aide d'un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d'une lame de rechange /dessin/)

En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou récipients en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d'huiles de silicone.

5. Connexion au tableau de commande

La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de câbles avec fiches. L'ensemble des câbles est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la fiche du câble d'une couleur dans la prise de la même couleur du tableau de commande ou du four.

6. Montage de la plaque

• La table de travail doit être d'une épaisseur de 28 à 40 mm et la profondeur d'au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanchée du côté du mur pour éviter la pénétration d'eau et de l'humidité.
• La distance entre le bord de l'orifice (de l'ouverture) et le bord de la table de travail doit être d'au moins 60 mm à l'avant et de 50 mm à l'arrière.
• Les surfaces des meubles où est encastré l'appareil doivent être revêtues et les colles utilisées doivent être résistante à la température de 100°C. Si ces conditions ne sont pas respectées, la surface peut se déformer et le revêtement peut se décoller.
• Les bords de l'orifice (de l'ouverture) doivent être protégés par un produit résistant à l'humidité et protégeant contre le gonflement.
• Préparer l'orifice dans la table de travail selon les dimensions indiquées sur le Dessin 1.
• Laisser sous la plaque un espace libre d'au moins 80 mm, pour garantir une circulation d'air correcte et éviter la surchauffe des éléments autour du foyer de cuisson.

① 560⁺²

Namestitev tesnila

Odvisno od modela je, ali je tesnilo namestil proizvajalec (slika 1)
