Vrsta izdelka	Brezžični vrtalnik-udarni vijačnik
Znamka	Skil
Model	2834 AG
Predvidena uporaba	Vrtanje (les, kovina, keramika, plastika), udarno vrtanje (opeka), privijanje in rezanje navojev
Napajanje	Litij-ionska baterija (model Skil 2610Z08494)
Združljiv polnilnik	Skil 2610Z08496 (5h) ali 2610Z08495 (3h)
Največji navor (trdo privijanje)	54 Nm (v skladu z ISO 5393)
Nastavitev navora	VariTorque: 19 položajev + položaj vrtanja + položaj udarnega vrtanja
Hitrosti	2 hitrosti (LOW: počasno, visok navor; HIGH: hitro, nizek navor)
Elektronski regulator hitrosti	Elektronski preko sprožilca (0 do max)
Smer vrtenja	Obratno (desno/levo)
Vpenjalna glava	Brez ključa (samodejno zategovanje)
Osvetlitev	Vgrajena LED luč (samodejno vklop)
Teža	Približno 1,5 kg (z baterijo)
Raven hrupa	Zvočni tlak: 84 dB(A); zvočna moč: 95 dB(A) (negotovost 3 dB)
Vibracije (vrtanje kovine)	< 2,5 m/s²
Vibracije (udarno vrtanje betona)	10,9 m/s²
Temperaturno območje (uporaba)	-20 °C do +50 °C
Temperaturno območje (polnjenje)	0 °C do +45 °C
Zaščita	Dvojna izolacija; zaščita baterije (preobremenitev, temperatura, globoko praznjenje)
Vzdrževanje in čiščenje	Očistite orodje in polnilnik; očistite kontakte polnilnika z alkoholom
Nadomestni deli in popravljivost	Popravilo izključno v pooblaščenem servisu Skil; uporabljajte originalne dele
Priloženi dodatki	Polnilnik, baterija, nastavki (nepodrobno) – glejte embalažo

Pogosto zastavljena vprašanja - 2834 AG SKIL

Kako napolniti baterijo vrtalnika Skil 2834 AG?

Odstranite baterijo iz orodja. Priključite polnilnik (model Skil 2610Z08496 ali 2610Z08495) v električno vtičnico. Prižge se zelena lučka. Vstavite baterijo v polnilnik; rdeča lučka označuje polnjenje. Polno polnjenje traja približno 3 ure (2610Z08495) ali 5 ur (2610Z08496). Ko je polnjenje končano, zelena lučka ponovno zasveti.

Kaj storiti, če se baterija ne polni?

Preverite, ali je baterija pri sobni temperaturi (0-45°C). Če je prehladna ali prevroča, rdeča lučka ne zasveti. Počakajte, da temperatura baterije doseže dovoljeno območje. Prepričajte se tudi, da so kontakti čisti in suhi.

Kako nastaviti navor privijanja?

Uporabite obroč za nastavitev (VariTorque), ki je za vpenjalno glavo. Zavrtite ga od položaja 1 (nizek navor) do 19 (visok navor). Za vrtanje brez udarca izberite položaj s simbolom svedra; za udarno vrtanje položaj s simbolom kladiva. Vedno začnite z nizkim navorom in ga postopoma povečujte.

Kako uporabiti udarno funkcijo?

Obroč za nastavitev navora postavite na položaj 'udarno vrtanje' (simbol kladiva). Prepričajte se, da je stikalo za hitrost v položaju HIGH (visoka hitrost). Udarno funkcijo uporabljajte le za trde materiale, kot so opeka ali beton. Izogibajte se vrtanju lesa, kovine ali keramike v udarnem načinu.

Kako spremeniti smer vrtenja?

Uporabite stikalo nad sprožilcem. Potisnite ga levo za desno vrtenje (privijanje), desno za levo vrtenje (odvijanje). Smer spreminjajte le, ko je orodje popolnoma ustavljeno.

Kako izbrati hitrost?

Uporabite stikalo za hitrost z dvema položajema (LOW/HIGH) na vrhu orodja. LOW omogoča počasno vrtenje z visokim navorom za privijanje in vrtanje velikih premerov. HIGH omogoča hitro vrtenje z nizkim navorom za udarno vrtanje in majhne premere. Hitrost spreminjajte le, ko orodje počasi deluje.

Kako zamenjati nastavek ali sveder?

Orodje ima vpenjalno glavo brez ključa. Ročno zavrtite obroč vpenjalne glave, da odprete čeljusti, vstavite nastavek ali sveder, nato trdno zategnite z obračanjem obroča v nasprotno smer. Ne uporabljajte nastavkov s poškodovanim steblom.

Kaj storiti, če se orodje nenadoma ustavi?

Orodje je zaščiteno pred preobremenitvijo, previsoko temperaturo in globokim praznjenjem baterije. Če se orodje samodejno ustavi, spustite sprožilec in počakajte nekaj trenutkov. Če je baterija prazna, jo napolnite. Če težava ne izgine, se obrnite na pooblaščeni servis Skil.

Kako vzdrževati vrtalnik Skil 2834 AG?

Orodje in polnilnik naj bosta čista in suha. Kontakte polnilnika očistite z alkoholom. Nikoli ne uporabljajte vode. Prepričajte se, da so prezračevalne reže nezamašene. Za popravila orodje oddajte v pooblaščeni servisni center Skil.

Kateri dodatki so združljivi s tem vrtalnikom?

Uporabljajte samo dodatke, ki jih priporoča Skil. Svedri in nastavki morajo biti dobro nabrušeni in primerni za material. Največja hitrost dodatka mora biti vsaj enaka hitrosti prostega teka orodja (ni navedeno, vendar običajno 1500 vrt/min v HIGH). Za baterije in polnilnike uporabljajte izključno modele Skil 2610Z08494 (baterija), 2610Z08495 ali 2610Z08496 (polnilnik).

NAVODILA ZA UPORABO 2834 AG SKIL

-symbol⑧ na to upozorňuje

- To orodje je namenjeno za udarno vrtanje v opeko kot tudi vrtanju v les, kovino, keramiko in plastiko; orodje z regulacijo števila vrtljajev in levo/desno smerjo vrtenja je primerno tudi za privijanje in vrezovanje navojev

• To orodje ni namenjeno profesionalni uporabi

• Preberite in shranite navodila za uporabo ③

TEHNIČNI PODATKI①

Maks. zatezni moment pri trdem vijačenju po ISO 5393 : 54Nm

DELI ORODJA ②

A Vklopno/izklopno stikalo in za nadzor hitrosti

B Zelena lučka za polnjenje

C Rdeča lučka polnilca

D Obroč za nastavitev momenta

E Položaj vrtanja

H Stikalo za izbiro stopnje

J Reflektor

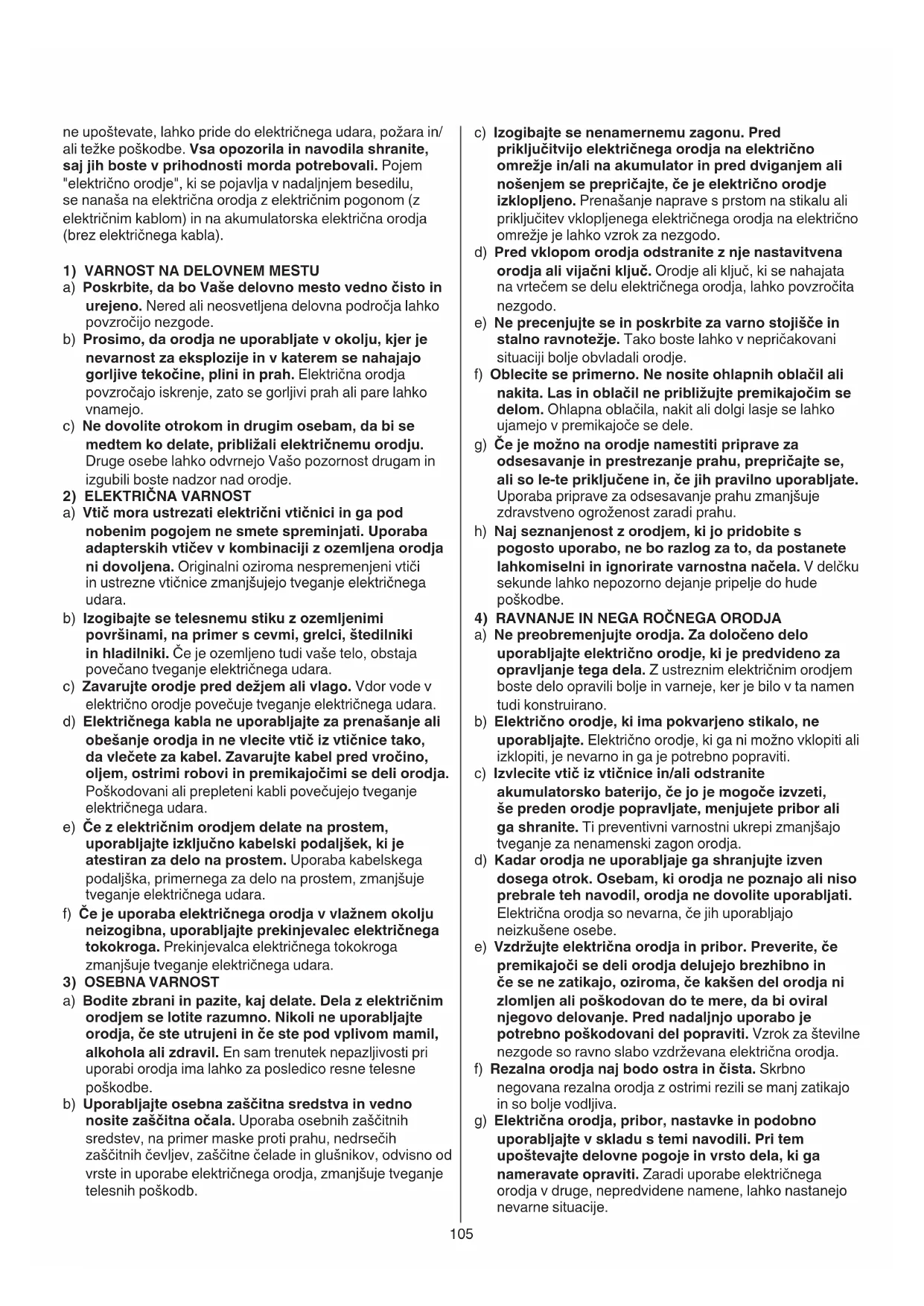

OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov

ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe. Vsa opozorila in navodila shranite, saj jih boste v prihodnosti morda potrebovali. Pojem "električno orodje", ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo Vaše delovno mesto vedno čisto in urejeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode.

b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajajo gorljive tekočine, plini in prah. Električna orodja povzročajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo.

c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, približali električnemu orodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodje.

2) ELEKTRIČNA VARNOST

a) Vtič mora ustrezati električni vtičnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z ozemljena orodja ni dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara.

c) Zavarujte orodje pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara

d) Električnega kabla ne uporabljajte za prenašanje ali obešanje orodja in ne vlecite vtič iz vtičnice tako, da vlečete za kabel. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte izključno kabelski podaljšek, ki je atestiran za delo na prostem. Uporaba kabelskega podaljška, primernega za delo na prostem, zmanjšuje tveganje električnega udara.

f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte prekinjevalec električnega tokokroga. Prekinjevalca električnega tokokroga zmanjšuje tveganje električnega udara.

3) OSEBNA VARNOST

a) Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja, će ste utrujeni in će ste pod vplivom mamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe.

b) Uporabljajte osebna zaščitna sredstva in vedno nosite zaščitna očala. Uporaba osebnih zaščitnih sredstev, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu električnega orodja, lahko povzročita nezgodo.

e) Ne precenjujte se in poskrbite za varno stojišče in stalno ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje.

f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.

g) Če je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, će jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

h) Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

4) RAVNANJE IN NEGA ROČNEGA ORODJA

a) Ne preobremenjujte orodja. Za določeno delo uporabljajte električno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim električnim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano.

b) Električno orodje, ki ima pokvarjeno stikalo, ne uporabljajte. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će jo je mogoče izvzeti, še preden orodje popravljate, menjujete pribor ali ga shranite. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamenski zagon orodja.

d) Kadar orodja ne uporabljaje ga shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Vzdržujte električna orodja in pribor. Preverite, če premikajoči se deli orodja delujejo brezhibno in če se ne zatikajo, oziroma, če kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral njegovo delovanje. Pred nadaljnjo uporabo je potrebno poškodovani del popraviti. Vzrok za številne nezgode so ravno slabo vzdrževana električna orodja.

f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva.

g) Električna orodja, pribor, nastavke in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

h) Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

5) SKRBNO RAVNANJE Z AKUMULATORSKIMI NAPRAVAMI IN NJIHOVA UPORABA

a) Prosimo, da akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za polnjenje določene vrste akumulatorskih baterij, lahko pride do požara, će ga uporabljate za polnjenje drugih vrst akumulatorskih baterij.

b) Za pogon akumulatorskih orodij uporabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.

c) Kadar akumulatorska baterija ni v orodju, pazite, da ne pride v stik s kovinskimi predmeti kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki ali ostalimi kovinskimi predmeti, ki bi lahko povzročili stik med obema poloma akumulatorja. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.

d) Pri napačni uporabi lahko iz akumulatorske baterije priteče tekočina. Izogibajte se stiku z njo. V primeru naključnega stika prizadeto mesto spirajte z vodo. Če pride akumulatorska tekočina v oči, po spiranju poiščite tudi zdravniško pomoč. Iztekanje tekočine iz akumulatorja lahko povzroči draženje kože ali opekline.

e) Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.

f) Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130°C lahko povzroči eksplozijo.

g) Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

6) SERVISIRANJE

a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le tako bo ohranjena nadaljnja varnost orodja.

b) Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.

VARNOSTNA NAVODILA ZA AKUMULATORSKE VRTALNIKE/VIJAČNIKE

SPLOŠNO

- Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko škodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

- Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

- Upoštevajte nacionalne zahteve glede prahu za materiale katere želite obdelovati

- Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)

- Pred nastavitvijo ali menjavo pribora in pri prenašanju ali shranjevanju orodja zagotovite, da je stikalo G ② v vmesni poziciji (zaklenjeno)

PRIBOR

- SKIL zagotavlja brezhibno delovanje orodja le z uporabo originalnega dodatnega pribora

- Uporabljajte lahko dodatni pribor, katerega dovoljena hitrost je najmanj enaka največji hitrosti orodja

PRED UPORABO

- Izogibajte se poškodb zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela

- Vedno preverite, će je napetost omrežja enaka napetosti, ki je navedena na tablici podatkov polnilca

- Zavarujte obdelovanec (obdelovanec stisnjen v prižemi ali primežu je bolj varen kot v roki)

- Za iskanje skritih električnih, plinskih in vodovodnih cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalnimi podjetji (stik z električnimi vodniki lahko povzroči požar ali električni udar; poškodbe plinovoda lahko povzročijo eksplozijo, vdor v vodovodno omrežje pa materialno škodo ali električni udar)

MED UPORABO

- Pri udarnem vrtanju nosite zaščitne glušnike (vpliv hrupa lahko povzroči izgubo sluha)

- Električno orodje smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vstavljeno orodje ali vijak pride v stik s skritimi omrežnimi napeljavami (stik z napeljavo, ki je pod napetostjo povzroči, da so posledično tudi kovinski deli orodje pod napetostjo in to vodi do električnega udara)

- V primeru električnih ali mehanskih motenj takoj izključite orodje ali izvlecite vtikač polnilca iz vtičnice

POLNJENJE/AKUMULATORJI

- Ta polnilnik lahko otroci, stari 8 let ali več, in osebe z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in pomanjkljivim znanjem uporabljajo pod nadzorom odgovorne osebe, ki je odgovorna za njihovo varnost, ali će so seznanjeni, kako varno uporabljati polnilnik in se zavedajo s tem povezanih nevarnosti (v nasprotnem primeru obstaja nevarnost

napačne uporabe in poškodb)

• Nadzorujte otroke (s tem je zagotovljeno, da se otroci ne igrajo s polnilno napravo)
• Otroci ne smejo čistiti in vzdrževati polnilne naprave brez nadzora
• S tem orodjem uporabljajte samo polnilca SKIL 2610Z08496 ali 2610Z08495 in akumulatorja SKIL 2610Z08494
• Akumulator polnite samo s polnilcem, ki je dobavljen skupaj z orodjem
• Ne dotikajte se kontaktov v polnilcu
• Ne izpostavljajte orodja, polnilca in akumulatorja dežju
• Ne polnite akumulatorja v vlažnih ali mokrih prostorih
• Ne uporabljajte poškodovanega polnilca akumulatorjev; v pooblaščeni Skilovi servisni delavnici preverite, će ustreza varnostnim zahtevam
• Kadar sta priključni kabel ali vtikač polnilca poškodovana, ga ne smete uporabljati, temveč ju obvezno zamenjajte v pooblaščeni Skilovi servisni delavnici
• Ne uporabljajte poškodovanega akumulatorja; takoj ga je potrebno zamenjati
• Ne razstavljajte polnilca ali akumulatorja
• S polnilcem ne poskušajte polniti navadnih (suhih) baterij
• Dovoljena temperatura okolice (orodje/polnilec/akumulator):

-pri polnjenju 0...+45°C

-pri delu -20...+50°C

-pri skladiščenju -20...+50°C

POJASNILO OZNAK NA ORODJU/POLNILNIKU/BATERIJI

③ Pred uporabo preberite navodila za uporabo
④ Polnilnik uporabljajte samo v zaprtem prostoru
⑤ Dvojna izolacija (ozemljitveni kabel ni potreben)
⑥ Baterije lahko pri izpostavljanju odprtemu ognju eksplodirajo, zato jih nikoli ne sežigajte
⑦ Shranjujte orodje, polnilec in akumulator v prostoru, kjer temperatura ne bo presegla 50°C
⑧ Ne odstranjujte električnega orodja in baterije s hišnimi odpadki

UPORABA

- Kombinirano stikalo za vklop/izklop in nastavitev hitrosti A ②

Hitrost se brezstopenjsko nastavlja od 0 do maksimalne z večjim ali manjšim pritiskom na stikalo

- Polnjenje akumulatorja ⑨

!z orodja odstranite akumulator

-vključite polnilec v vtičnico, kot kaže slika⑨a

-zasveti zelena lučka B, ki opozarja na to, da je polnilec pripravljena ⑨a

-vstavite baterijo v polnilnik, kot kaže slika⑨b

-zasveti rdeča lučka C in označuje polnjenje akumulatorja⑨c

- po približno 3 urah (2610Z08495) / 5 urah (2610Z08496) je akumulator polno napolnjen in zelena lučka B prižge se⑨d

!po končanem polnjenju je potrebno vzeti akumulator iz polnilca, s tem podaljšamo življenjsko dobo akumulatorja

POMEMBNO:

-če rdeča lučka C ne zasveti potem ko je akumulator vstavljen v polnilec, to lahko pomeni da je akumulator prehladen ali prevroč (polnilec polni akumulatorje le, će je temperatura med 0°C in 45°C)
-litij-ionsko baterijo lahko polnite kadarkoli (prekinjanje postopka polnjenja ne škoduje bateriji)
-litijevega ionskega akumulatorja pred polnjenjem ni treba povsem izprazniti (nima funkcije »pomnjenja«, kot jo imajo nikelj-kadmijevi akumulatorji)
-pri polnjenju se tako polnilec kot tudi akumulator lahko segrejeta; to je sicer normalen pojav in ni vzrok nepravilnega delovanja
-zagotovite, da je zunanja površina akumulatorja čista in suha preden ga vstavite v polnilec
-ne odstranjujte akumulatorja iz orodja med obratovanjem orodja
-če predvidevate, da orodja ne boste uporabljali dlje časa, izključite vtikač polnilca iz vtičnice
-ko se litij-ionska baterija izprazni, se orodje samodejno izključi
-očitno zmanjšan čas delovanja po polnjenju kaže, da je baterija obrabljena in da jo je treba zamenjati

- Menjava smeri vrtenja ⑩

-v primeru, da preklopnik smeri vrtenja ni v pravilnem položaju ni možno vklopiti stikala A ②

!preklop smeri vrtenja izvesti le pri popolnoma mirujočemu orodju

- Menjava nastavkov ⑪

!ne uporabljajte nastavke s poškodovanim steblom

• Nastavitev momenta (VariTorque) ⑫

-vrtilni moment bo naraščal z vrtenjem nastavitvenega obroča sklopke D od 1 do 19

-pri vijačenju vijakov najprej nastavimo sklopko na položaj 1 in nato povečujemo dokler ne dosežemo želene globine

-položaj E zaklene sklopko, kar omogoča navadno vrtanje ali težja dela

-položaj F zaklene sklopko, kar omogoča samo udarno vrtanje

!pazite, da je prestava H v položaju HIGH, ko je obroč sklopke D v položaju za udarno vrtanje

!položaja za udarno vrtanje ne uporabljajte F za vrtanje lesa, kovine, keramike in plastike, da se sveder/vijak ne poškodujeta

• Mehanska izbira stopnje ⑬

-nastavite stikalo H na želeno hitrost

!stikalo za izbiro stopnje pritiskajte medtem, ko se orodje vrti počasi

LOW

-majhna hitrost
-večji moment
-za vijačenje in vrtanje večjih premerov
-za vrezovanje navojev

HIGH

-večja hitrost
-nižji moment
-za udarno vrtanje
-za vrtanje manjših premerov

- Zaščita akumulatorja

Izklopi orodje ali ščiti orodje pred izklopom, kadar

-je obremenitev previsoka
-temperatura baterije ni v dovoljenem temperaturnem

območju od -20 do 50°C

-litijev ionski akumulator je skoraj prazen (preprečite popolno izpraznitev)

!po samodejnem izklopu ne pritiskajte stikala za vklop/izklop; baterija se lahko poškoduje

- Reflektor J ⑭

Ko vklopite stikalo A ②, se samodejno prižge reflektor J

- Držanje in vodenje orodja ⑮

!med delom vedno držite orodje za sivo obarvano mesto oprijema

-ventilacijske reže K② morajo biti nepokrite

-ne pritiskajte na orodje premočno, pustite da orodje sam opravi delo

UPORABNI NASVETI

- Uporabljajte ustrezne nastavke ⑯

!vedno uporabljajte ostre nastavke

• Pri vrtanju v kovine
-naprej izvrtajte manjšo luknjo, šele nato večjo -sveder občasno naoljite
- Pri vijačenju vijaka v les v bližini robu je potrebno predvrtati luknjo, s čimer boste preprečili pokan
- Za optimalno delo je potreben enakomeren pritisk na orodje, posebno pri odvijanju vijaka
- Pri privijanju vijaka v trd les priporočamo, da najprej izvrtate luknjo
• Vrtanje v les brez odlomljenih koščkov ⑰
• Vrtanje v stene z zaščito proti prahu ⑱
• Vrtanje v strop z zaščito proti prahu ⑲
• Vrtanje v ploščice brez spodrsavanja ⑳
- Za več nasvetov glejte pod www.skil.com

VZDRŽEVANJE/SERVISIRANJE

• Orodje ni namenjeno profesionalni uporabi
• Orodje in polnilec morata biti čista

-očistite kontakte polnilca z alkoholom ali s čistilom za kontakte

!pred čiščenjem potegnete električni vtič iz vtičnice

• Če bi kljub skrbnima postopkoma izdelave in
  preizkušanja prišlo do izpada delovanja orodja/polnilec, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij

- pošljite nerazstavljeno orodje ali polnilec skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

- ob okvarjenem polnilniku polnilnik in baterijo pošljite pooblaščenemu prodajalcu ali servisu podjetja SKIL

OKOLJE

- Električnega orodja, baterije, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU)

-v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja -ko je potrebno odstranjevanje, naj vas o načinu spomni simbol ⑧

!preden akumulator zavržete, prilepite kontakte z debelejšim izolirnim trakom, da preprečite kratek stik

HRUP / VIBRACIJA

- Izmerjeno v skladu s predpisom EN 60745 je raven zvočnega pritiska za to orodje 84 dB(A) in jakosti zvoka 95 dB(A) (standarden odmik: 3 dB), in vibracija * m/s² (vektorska vsota treh smeri; netočnost K = 1,5 m/s²)

* pri vrtanju v kovino < 2,5 m/s²
* pri udarnem vrtanju v beton 10,9 m/s²

- Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

-uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti
-čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti

!pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov, ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani

EST

Akulöökpuurtrell/

1014/2834

-kruvikeeraja

SISSEJUHATUS
